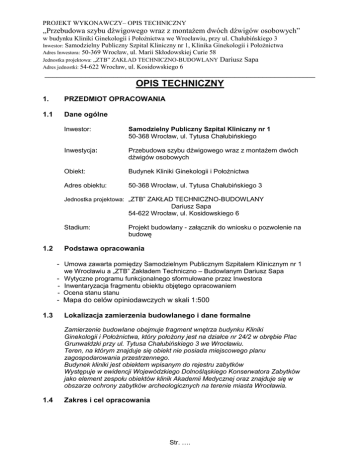

PROJEKT WYKONAWCZY– OPIS TECHNICZNY
„Przebudowa szybu dźwigowego wraz z montażem dwóch dźwigów osobowych”
w budynku Kliniki Ginekologii i Położnictwa we Wrocławiu, przy ul. Chałubińskiego 3
Inwestor: Samodzielny Publiczny Szpital Kliniczny nr 1, Klinika Ginekologii i Położnictwa
Adres Inwestora: 50-369 Wrocław, ul. Marii Skłodowskiej Curie 58
Jednostka projektowa: „ZTB” ZAKŁAD TECHNICZNO-BUDOWLANY Dariusz Sapa
Adres jednostki: 54-622 Wrocław, ul. Kosidowskiego 6
___________________________________________________________________
OPIS TECHNICZNY
1.
PRZEDMIOT OPRACOWANIA
1.1
Dane ogólne
Inwestor:
Samodzielny Publiczny Szpital Kliniczny nr 1
50-368 Wrocław, ul. Tytusa Chałubińskiego
Inwestycja:
Przebudowa szybu dźwigowego wraz z montażem dwóch
dźwigów osobowych
Obiekt:
Budynek Kliniki Ginekologii i Położnictwa
Adres obiektu:
50-368 Wrocław, ul. Tytusa Chałubińskiego 3
Jednostka projektowa: „ZTB” ZAKŁAD TECHNICZNO-BUDOWLANY
Dariusz Sapa
54-622 Wrocław, ul. Kosidowskiego 6
Stadium:
1.2
Projekt budowlany - załącznik do wniosku o pozwolenie na
budowę
Podstawa opracowania
- Umowa zawarta pomiędzy Samodzielnym Publicznym Szpitalem Klinicznym nr 1
we Wrocławiu a „ZTB” Zakładem Techniczno – Budowlanym Dariusz Sapa
- Wytyczne programu funkcjonalnego sformułowane przez Inwestora
- Inwentaryzacja fragmentu obiektu objętego opracowaniem
- Ocena stanu stanu
- Mapa do celów opiniodawczych w skali 1:500
1.3
Lokalizacja zamierzenia budowlanego i dane formalne
Zamierzenie budowlane obejmuje fragment wnętrza budynku Kliniki
Ginekologii i Położnictwa, który położony jest na działce nr 24/2 w obrębie Plac
Grunwaldzki przy ul. Tytusa Chałubińskiego 3 we Wrocławiu.
Teren, na którym znajduje się obiekt nie posiada miejscowego planu
zagospodarowania przestrzennego.
Budynek kliniki jest obiektem wpisanym do rejestru zabytków
Występuje w ewidencji Wojewódzkiego Dolnośląskiego Konserwatora Zabytków
jako element zespołu obiektów klinik Akademii Medycznej oraz znajduje się w
obszarze ochrony zabytków archeologicznych na terenie miasta Wrocławia.
1.4
Zakres i cel opracowania
Str. ….
Poniższe opracowanie obejmuje swoim zakresem demontaż istniejącego dźwigu,
oraz przebudowę szybu w celu zainstalowania dwóch dźwigów osobowych w tym
__________________________________________________________________________
jednego dostosowanego do potrzeb szpitala i dla osób niepełnosprawnych
fizycznie.
Celem opracowania jest dostosowanie dźwigu do obowiązujących norm i
przepisów zapewniających bezpieczeństwo użytkowania, spełnienie warunków BHP
i sanitarnych.
1.5
Podstawowe przepisy zastosowane w projekcie
- Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie
warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.
U. z 2002 roku Nr 75 poz. 690 + późn. zm. ),
- Rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003 roku w sprawie
szczegółowego zakresu i formy projektu budowlanego (Dz.U. z 2003 r Nr 120, poz.
1133)
- Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 07 czerwca
2010 roku roku w sprawie ochrony przeciwpożarowej budynków, innych obiektów
budowlanych i terenów (Dz. U. Z 2006 roku Nr 80 poz. 563),
- Rozporządzenie Ministra Pracy i polityki Socjalnej z dn 26 września 1997 r w sprawie
ogólnych przepisów bezpieczeństwa i higieny pracy (Dz.U. z 2003 r Nr 169 poz. 1650
+ późn. zm.)
- Ustawa z dnia 17 września 2003 r. o ochronie zabytków i opiece nad zabytkami
(Dz.U. Nr.162 z 2003 r., poz.1568 ze zmianami).
-
Rozporządzenie Ministra Kultury z dnia 9 czerwca 2004 roku w sprawie
prowadzenia prac konserwatorskich, restauratorskich, robót budowlanych, badań
konserwatorskich i architektonicznych, a także innych działań przy zabytku wpisanym
do rejestru zabytków oraz badań archeologicznych i poszukiwań ukrytych lub
porzuconych zabytków ruchomych ( Dz. U. Z 2004r Nr 150, poz. 1579)Ustawa z dnia
7.07.1994 roku (tekst jednolity: Dz. U.z 2006 roku Nr 156 , poz. 1118 + późn. zm)
- Ustawa z dnia 27.03.2003 o planowaniu i zagospodarowaniu przestrzennym (tekst
jednolity Dz. U. z 2003 roku, Nr 80 poz. 717 + późn. zm.),
Ustawa z dnia 27 kwietnia 2001 roku Prawo ochrony środowiska (Dz. U z 2001 roku
Nr 62, poz. 627 z późniejszymi zmianami),
2.
ZAGOSPODAROWANIE TERENU
2.1
Stan istniejący
Budynek Kliniki Ginekologii i Położnictwa usytuowany jest równolegle do ul. Tytusa
Chałubińskiego w jej środkowej części jako drugi od skrzyżowania z ul. Marii
Skłodowskiej-Curie. Jest jednym z obiektów historycznego zespołu klinik, tworzącym
z pozostałymi jednorodną stylistycznie całość urbanistyczną.
Str. ….
Budynek wyposażony jest w wszystkie media, a planowana inwestycja nie spowoduje
konieczności ich rozbudowy.
Teren o charakterze płaskim z zielenią głównie w postaci trawników i zieleni niskiej
______________________________________________________________________
od strony ul. Tytusa Chałbińskiego.
Budynek związany jest z pozostałymi układem komunikacyjnym w postaci parkingów
dojazdów i podjazdów dla karetek.
2.2
Zakres projektu zagospodarowania
Nie wprowadza się żadnych zmian w istniejące zagospodarowanie terenu.
Inwestycja obejmuje wyłącznie wnętrze budynku i nie wychodzi poza
jego obrys.
3.
CZĘŚĆ ARCHITEKTONICZNA
3.1
Podstawowe dane obiektu
Budynek w kształcie litery H (nieregularnie rozbudowany) z szerokim podjazdem do
centralnie położonego wejścia głównego. Maksymalna długość budynku 86 m (od ul.
Chałubińskiego), szerokość 49 m. Czterokondygnacyjny z poddaszem nieużytkowym,
krytym dachem wielospadowym, wykończonym dachówką ceramiczną w kolorze
ceglastym, naturalnym.
Budynek o cechach wspólnych dla całego zespołu historycznego Akademii
Medycznej tj. jednorodny materiałowo i stylistycznie (wspólny detal z indywidualnie
wykonywanych elementów klinkierowych) oraz harmonijnie rozbudowana bryła
budynku, rygorystycznie poddana czytelnemu układowi komunikacyjnemu.
Przedmiotowy szyb dźwigu osobowego znajduje się po prawej stronie od wejścia
głównego patrząc od strony ul. Tytusa Chałubińskiego.
3.2
Podstawowe dane techniczne projektowanych dźwigów
3.2.1 Dźwig osobowy z napędem hydraulicznym Nr 1.
- udźwig 1600kg
- wysokość podnoszenia 11,94m
- prędkość 0,4m/s
- 4 przystanki nieprzelotowe
- kabina o wymiarach 1400/2400/2150mm
- maszynownia dźwigu umiejscowiona na poziomie piwnic za szybem
- drzwi kabinowe i przystankowe 1200/2000mm
3.2.2 Dźwig osobowy z napędem hydraulicznym Nr 2.
- udźwig 550kg
- wysokość podnoszenia 11,94m
- prędkość 0,62m/s
- 4 przystanki nieprzelotowe
- kabina o wymiarach 100/1400/2150mm
Str. ….
- maszynownia dźwigu jw.
- drzwi kabinowe i przystankowe 800/2000mm
---------------------------------------------------------------------------------------------------------------------------
3.3
Ocena stanu technicznego
Przebudowa istniejącego szybu zlokalizowana jest w fragmencie wnętrza
wydzielonego masywnymi ścianami nośnymi, murowanymi z cegły pełnej.
Ich stan techniczny ocenia się jako dobry. Proponowana przebudowa nie stanowi
zagrożenia dla życia i zdrowia ludzi oraz bezpieczeństwa mienia w rozumieniu prawa
budowlanego.
3.4
Zakres zmian części kubaturowej
- przebudowa istniejącego szybu dźwigowego polegająca na powiększeniu jego
przestrzeni i przedzielenia poprzecznego dla usytuowania dwóch dźwigów
osobowych
- wynikająca stąd przebudowa znajdującego się za ścianą szybu pomieszczeń
użytkowych.
Uwaga: przedstawiony zakres zmian nie powoduje konieczności prowadzenia
prac ziemnych, nie ingeruje w elewację oraz dach budynku.
Całość prac wykonywana jest wewnątrz obiektu w rejonie istniejącego szybu.
Zmiana powierzchni pomieszczenia użytkowego za szybem windy
Nr pomieszczenia
Stan istniejący
Projekt
Piwnica
Nr -I/1 Szatnia/Maszynownia
11,58 m²
6,23 m²
Parter
Nr 0/1 Pokój
12,77 m²
6,23 m²
I Piętro
Nr I/1 Pokój
12,73 m²
6,21 m²
II Piętro
Nr II/1 Pokój
8,95 m²
7,52 m²
Poddasze nieużytkowe
-------________________________________________________________________
W sumie
46,03 m²
26,19 m²
3.5
Zakres prac budowlanych i montażowych
Prace przygotowawcze i zabezpieczające na wszystkich piętrach poprzedzające
wszelkie działania budowlane
Prace rozbiórkowe i demontażowe
- demontaż urządzeń instalacji zasilających dźwig osobowy
- demontaż istniejącego urządzenia dźwigowego na całej wysokości szybu
- demontaż drzwi i ościeżnic stalowych dźwigu
- demontaż elementów dźwigu i konstrukcji stalowej w maszynowni
- demontaż elementów dźwigu w podszybiu
- rozbiórka stropu typu „Klein” nad maszynownią
- wyburzenie ściany maszynowni na poddaszu w osi „2”
Str. ….
- wyburzenie ściany maszynowni na II piętrze w osi „2”
- wyburzenie ściany w osi„2” oraz ściany poprzecznej od szachtu instalacyjnego na
pozostałych kondygnacjach (w kolejności rozbiórki od najwyżej położonej)
- wyburzenie ściany fundamentowej na wysokości podszybia w osi „2”
- demontaż płyty fundamentowej podszybia
- demontaż fragmentów stropów kolebkowych typu „Klein” (poszerzenie otworu szybu
dźwigowego) na wszystkich kondygnacjach poczynając od najwyżej położonych.
Roboty budowlane i montażowe
- wykonanie żelbetowej płyty fundamentowej pod oparcie urządzeń dźwigowych
i ścian szybów dla dwóch dźwigów w miejscu zdemontowanej płyty podszybia bez
konieczności prowadzenia prac ziemnych
- budowa ściany podłużnej i poprzecznej żelbetowej na wysokości podszybia
- wykonanie nowych otworów drzwiowych na parterze w ścianach nośnych w osiach „A” i „B” i
zamurowanie istniejącego otworu drzwiowego do pomieszczenia nr 1/1
- budowa ściany podłużnej i poprzecznej szybów z bloczków „Silka” grubości 18 cm
dla wszystkich kondygnacji (kończąc na ścianach nadszybia na poddaszu)
- wykonanie stropu żelbetowego nadszybia na poddaszu
- przebudowa otworu drzwiowego (dostosowanie go do dwóch dźwigów) w ścianie
podłużnej korytarzy w osi „1” na poszczególnych piętrach.
- montaż urządzeń dźwigowych
- prace wykończeniowe i instalacyjne
Uwaga:
po wykonaniu niezbędnych robót rozbiórkowych, może wystąpić konieczność
korekty zastosowanego w projekcie rozwiązania. Korekta uwzględni uzyskane
w ten sposób informacje.
3.6
Informacja dotycząca planu BIOZ
Dla powyższego zakresu robót budowlanych należy przygotować plan BIOZ
Roboty budowlane należy prowadzić zgodnie z obowiązującymi przepisami a w
szczególności z uwzględnieniem aktów prawnych będących podstawą prawna
powyższego opracowania.
3.7
Ochrona przeciwpożarowa
Budynek kliniki zaliczony jest do kategorii zagrożenia ludzi ZL II. Ściany szybu
windowego projektuje się w klasie odporności ogniowej REI 120 wydzielając odrębną
strefę pożarową. Wszystkie drzwi przystankowe należy wykonać w klasie EI 60.
Przyjęte rozwiązania zapewniają zabezpieczenie przeciwpożarowe obiektu.
3.8
Obszar oddziaływania projektowanej inwestycji
Obszar oddziaływania projektowanej inwestycji nie wykracza poza wnętrze
przedmiotowego budynku, w całości mieści się na działce nr 33.
3.9
Informacja dotycząca odstępstw od projektu nie wymagających zgody
autora (zgodnie z art 36a Prawa budowlanego)
- nieznaczna zmiana wymiaru szybu w rzucie i wysokości podnoszenia
- nieznaczna zmiana wymiarów otworów drzwiowych, która nie zawęża
normatywnych wymiarów otworów drzwiowych w świetle
Str. ….
−
zmiana kierunku otwierania projektowanych drzwi w osi A i B na parterze
Str. ….
PROJEKT WYKONAWCZY – OPIS TECHNICZNY
IV. CZĘŚĆ KONSTRUKCYJNA
4.1 Zakres i cel opracowania
Celem opracowania jest projekt wykonawczy konstrukcji szybów wind osobowej oraz
szpitalnej w budynku Kliniki Ginekologii i Położnictwa przy ul. Chałubińskiego 3 we
Wrocławiu.
Projektowany szyb windy zlokalizowano w miejscu istniejącej, użytkowanej windy towarowoosobowej.
4.2 Opis ogólny przebudowy
W zakresie projektowanej przebudowy znajduję się rozbiórka części obecnego szybu windy,
wykonanie dwóch ścian dostosowanych do wymogów nowych dźwigów oraz wykonanie w
ścianie czołowej budynku zamurowań i wyburzeń w celu dostosowania istniejącego
otworowania do wymogów nowych dźwigów. Konstrukcję szybu zaprojektowano w oparciu o
wytyczne producenta dźwigu, przykładową firmę.
Projektowany szyb ma konstrukcję murową z bloczków silikatowych przedzieloną wieńcami.
Od góry szyb zamknięty jest stropodachem płaskim o konstrukcji żelbetowej, płytowej. Płyta
o grubości 12 cm, oparta jest na ścianach szybu windy. Szyb windy posadowiono na belkościanach zgodnie z rysunkami konstrukcyjnymi oraz wypełnieniach w postaci płyty dennej o
gr.20 cm.
Łączenie poszczególnych belko-ścian wykonać jako szczelne za pomocą przekładek z
taśmą bentonitową. Mechanizm prowadzenia kabiny dźwigu mocowany będzie do
konstrukcji szybu za pomocą kotew chemicznych. Montaż nowych dźwigów windowych
wymusza przebudowę otworowania. Na każdej kondygnacji zaprojektowano przesunięcie
oraz zmianę wymiarów otworu drzwiowego do windy. Przebudowa ściany wiąże się z
wykonaniem rozbiórki fragmentów ścian, wymianą nadproży, wzmocnieniem filarków oraz
wykonaniem zamurowań części istniejących otworów.
4.3 Kategoria geotechniczna gruntu
Ze względu na charakter obiektu oraz jego ciągłą pracę w trakcie projektowania nie
wykonano badań gruntu, dlatego istnieje możliwość, że założone rozwiązania będą musiały
być skorygowane w trakcie prac, po wykonaniu odkrywek. Wykonawca zobowiązany jest po
wykonaniu rozbiórki obecnej płyty fundamentowej wykonać badania gruntu na swój koszt i
przedstawić je inwestorowi. W przypadku niezadawalających wyników wykonać projekt
zamienny płyty fundamentowej. Sytuację taką należy przewidzieć w kosztorysie prac.
4.4 Układ konstrukcyjny szybu windy
4.4.1 Fundamenty
Szyb windy posadowiono na żelbetowych belko-ścianach, których obrys wypełnia płyta
denna grubości 20 cm. Belko-ściana S1 o szerokości 20 cm i wysokości 40 cm oraz S2 o
szerokości 25 cm oraz wysokości 80 cm. Płyta denna zbrojona jest 2 siatkami z prętów #6 w
rozstawie 15/15cm. Istniejące ceglane ściany budynku należy odgrzybić środkiem
impregnacyjnym. Styk belko-ścian szyby uszczelnić taśmą bentonitową. Od zewnątrz belkościan posmarować Dysperbitem oraz wykonać izolację przeciwwodną w postaci 2x papy
termozgrzewalnej.
Przyjęto otulinę prętów zbrojeniowych płyty fundamentowej: 5cm, belko-ścian
fundamentowych: 3cm.
Str. ….
PROJEKT WYKONAWCZY – OPIS TECHNICZNY
Przyjęto, że ściany budynku poza szybem windy są zaizolowane.
4.4.2 Konstrukcja szybu windy
Konstrukcję szybu zaprojektowano w oparciu o wytyczne producenta dźwigu, przykładową
firmę
Projektowany szyb ma konstrukcję ryglową, żelbetową z wypełnieniem murowanym z
bloczków silikatowych SILKA o grubości 18 cm na zaprawie klejowej. Ściana od strony wejść
do szybu składa się tylko ze stalowych rygli do mocowania drzwi. Wieńce żelbetowe
zazbrojone są 4 prętami #12 + strzemiona #6. Szczegóły zbrojenia przedstawiono na
rysunkach konstrukcji. Rygle stalowe zaprojektowano z ceowników C160 mocowane w
gniazdach istniejących ścian ceglanych. W poziomie każdego wieńca zaprojektowano
wykucie gniazd dla wieńców konstrukcji szybu. Prowadnice dźwigu zamocowane będą do
wieńców żelbetowych szybu.
4.4.3 Przekrycie szybu
Szyb windy zamknięty jest od góry stropodachem płaskim o konstrukcji żelbetowej, płytowej.
Płyta jednokierunkowo zbrojona o grubości 12 cm, oparta jest na ścianach szybu windy.
Płyta zbrojona jest dołem siatką z prętów #8 w rozstawie 15 cm, prętami rozdzielczymi #8 co
30 cm oraz górą nad ścianą oddzielającą dwa szyby #8 co 15 cm.
4.4.4 Roboty rozbiórkowe.
W obecnym szybie należy wykonać rozbiórkę obecnego stropodachu. Ściana tylna szybu
również musi zostać rozebrana, dlatego przed rozbiórką należy podstemplować stropy
łukowe na wszystkich kondygnacjach sąsiadujących z tą ścianą.
Na każdej kondygnacji zaprojektowano przesunięcie oraz zmianę wymiarów otworu
drzwiowego do windy. Przebudowa ściany wiąże się z wykonaniem rozbiórki fragmentu
ściany, osadzeniem nowych nadproży oraz słupów stalowych oraz wykonaniem zamurowań
części istniejących otworów. Zamurowania mają funkcję nośną, podporową dla wstawianych
nadproży i zaprojektowano je z cegły pełnej klasy 15MPa na zaprawie cem.-wap. marki
8MPa. Zamurowania te wykonać na wszystkich kondygnacjach. Zamurowania połączyć z
istniejącymi ścianami na strzępia. Ze względu na przesunięcie otworowania ściany
zaprojektowano osadzenie nowych nadproży. Należy zabezpieczyć istniejące nadproża
wykonać pośrednie słupy stalowe z I160 i przemurowania a następnie wymieniać nadproża
na stalowe belki I160. Belki będą się opierać w wykutych gniazdach i pośrednio na nowo
projektowanych słupach. Belki opierać na poduszkach gr. 10cm z betonu C16/20.W trakcie
wykuwania istniejących nadproży mogą ulec zniszczeniu fragmenty stropów, które w takim
przypadku po osadzeniu nowych nadproży należy odbudować.
….........................
Opracował: Marek Strojny
Str. ….

Opis GiP Wyk - Samodzielny Publiczny Szpital Kliniczny Nr 1 we

Transkrypt

Podobne dokumenty

Centrum ginekologii, położnictwa i neonatologii

Centrum Ginekologii, Położnictwa i Neonatologii w Opolu

platformy dla osób niepełnosprawnych

Zdrowie w okresie młodzieńczym

Jak często poddawać się badaniu USG będąc w ciąży?

Ból w dole brzucha w końcowej fazie ciąży

Pobierz mapę!

karta katalogowa - A6000

wytyczne projektowe

Opis techniczny
