Zawód: technik górnictwa podziemnego
Symbol cyfrowy zawodu: 311 [15]
Numer zadania: 1
Arkusz zawiera informacje
prawnie chronione do
momentu rozpoczĊcia
egzaminu
311[15]-01-121
Czas trwania egzaminu: 180 minut

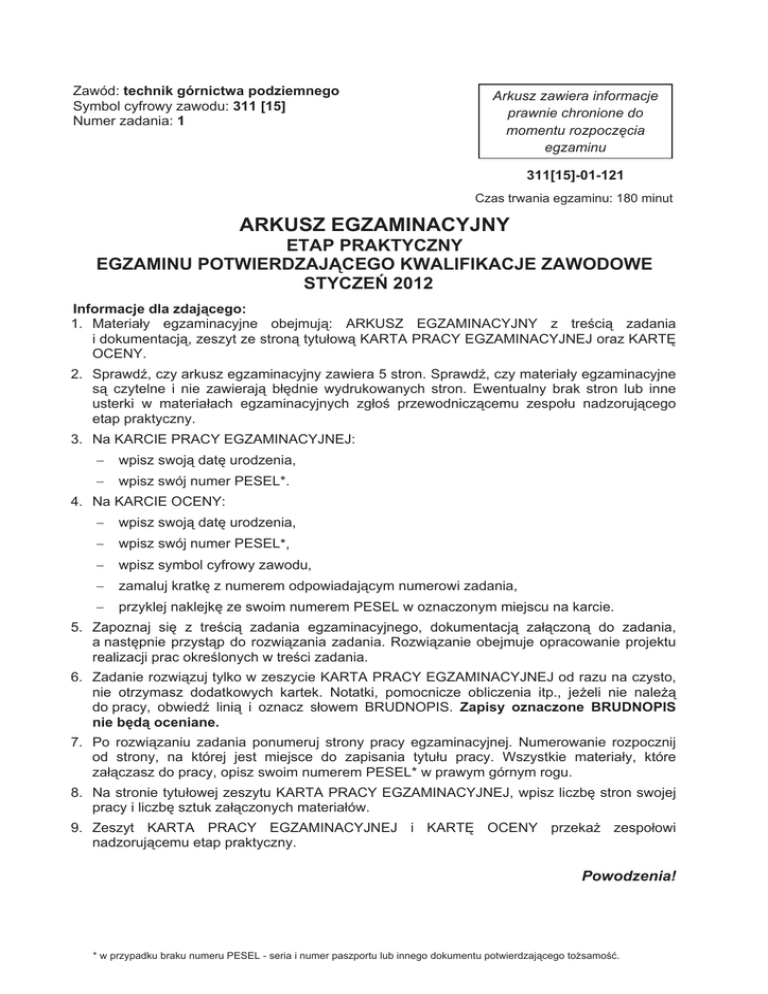

ARKUSZ EGZAMINACYJNY
ETAP PRAKTYCZNY
EGZAMINU POTWIERDZAJĄCEGO KWALIFIKACJE ZAWODOWE
STYCZEŃ 2012
Informacje dla zdającego:
1. Materiaáy egzaminacyjne obejmują: ARKUSZ EGZAMINACYJNY z treĞcią zadania
i dokumentacją, zeszyt ze stroną tytuáową KARTA PRACY EGZAMINACYJNEJ oraz KARTĉ
OCENY.
2. SprawdĨ, czy arkusz egzaminacyjny zawiera 5 stron. SprawdĨ, czy materiaáy egzaminacyjne
są czytelne i nie zawierają báĊdnie wydrukowanych stron. Ewentualny brak stron lub inne
usterki w materiaáach egzaminacyjnych zgáoĞ przewodniczącemu zespoáu nadzorującego
etap praktyczny.
3. Na KARCIE PRACY EGZAMINACYJNEJ:
wpisz swoją datĊ urodzenia,
wpisz swój numer PESEL*.
4. Na KARCIE OCENY:
wpisz swoją datĊ urodzenia,
wpisz swój numer PESEL*,
wpisz symbol cyfrowy zawodu,
zamaluj kratkĊ z numerem odpowiadającym numerowi zadania,
przyklej naklejkĊ ze swoim numerem PESEL w oznaczonym miejscu na karcie.
5. Zapoznaj siĊ z treĞcią zadania egzaminacyjnego, dokumentacją zaáączoną do zadania,
a nastĊpnie przystąp do rozwiązania zadania. Rozwiązanie obejmuje opracowanie projektu
realizacji prac okreĞlonych w treĞci zadania.
6. Zadanie rozwiązuj tylko w zeszycie KARTA PRACY EGZAMINACYJNEJ od razu na czysto,
nie otrzymasz dodatkowych kartek. Notatki, pomocnicze obliczenia itp., jeĪeli nie naleĪą
do pracy, obwiedĨ linią i oznacz sáowem BRUDNOPIS. Zapisy oznaczone BRUDNOPIS
nie bĊdą oceniane.
7. Po rozwiązaniu zadania ponumeruj strony pracy egzaminacyjnej. Numerowanie rozpocznij
od strony, na której jest miejsce do zapisania tytuáu pracy. Wszystkie materiaáy, które
zaáączasz do pracy, opisz swoim numerem PESEL* w prawym górnym rogu.
8. Na stronie tytuáowej zeszytu KARTA PRACY EGZAMINACYJNEJ, wpisz liczbĊ stron swojej
pracy i liczbĊ sztuk zaáączonych materiaáów.
9. Zeszyt KARTA PRACY EGZAMINACYJNEJ i KARTĉ OCENY przekaĪ zespoáowi
nadzorującemu etap praktyczny.
Powodzenia!
* w przypadku braku numeru PESEL - seria i numer paszportu lub innego dokumentu potwierdzającego toĪsamoĞü.
Zadanie egzaminacyjne
Upadowa wentylacyjna drąĪona bĊdzie caáym przekrojem w áupkach ilastych
zwiĊzáych z przecinki III na poziomie 840 m do poziomu 1000 m. Rodzaj skaá stropowych
i spągowych przedstawiono na szkicu profilu geologicznego wykonanego w skali.
Parametry upadowej są nastĊpujące: dáugoĞü 950 m, wysokoĞü w wyáomie 4,0 m,
szerokoĞü w wyáomie 6,0 m, nachylenie -9°.
Jeden cykl robót przodkowych to wykonane kolejno: wiercenie otworów wiertarkami
pneumatycznymi; áadowanie otworów MW metanowym specjalnym; odpalanie otworów
przy uĪyciu zapalarki elektrycznej; przewietrzanie przodka po strzelaniu lutniami
elastycznymi i wentylatorami elektrycznymi; wykonanie obudowy tymczasowej;
zabudowanie kotwi mocujących krąĪki zwrotne i odchylające; wybieranie urobku áadowarką
zgarniakową na przenoĞnik taĞmowy o mocy napĊdu 1 × 55 kW; stawianie obudowy
ostatecznej àP, typu V, trzyelementowej. Do transportu materiaáów zastosowano kolejkĊ
szynową napĊdzaną koáowrotem, do odwadniania przodka pompĊ przodkową i rurociąg.
Podczas drąĪenia upadowej zastosowano trzyzmianowy system pracy – obáoĪenie
przodka, to 5 osobowa zaáoga. W drąĪonej upadowej wystĊpuje zagroĪenie metanowe IV
kategorii, zagroĪenie pyáami szkodliwymi dla zdrowia kategorii B oraz zagroĪenie
poĪarowe.
Opracuj projekt realizacji prac związanych z drąĪeniem upadowej wentylacyjnej
z przecinki III na poziomie 840 m do poziomu 1000 m przy uĪyciu MW.
Projekt realizacji prac powinien zawieraü:
1. Tytuá pracy egzaminacyjnej wynikający z treĞci zadania.
2. ZaáoĪenia do projektu realizacji prac, czyli dane wynikające z treĞci zadania
i zaáączników.
3. Uzupeánione w:
a. nazwy i gruboĞci warstw szkic profilu geologicznego upadowej wentylacyjnej
i skaá otaczających zamieszczony w KARCIE PRACY EGZAMINACYJNEJ,
b. nazwy maszyn i urządzeĔ schemat wyposaĪenia upadowej wentylacyjnej
zamieszczony w KARCIE PRACY EGZAMINACYJNEJ.
4. Opis czynnoĞci gáównych i pomocniczych cyklu drąĪenia upadowej wentylacyjnej.
5. Wykaz maszyn i urządzeĔ do wykonania cyklu robót w upadowej wentylacyjnej.
6. Sposoby zabezpieczenia przed zagroĪeniami wystĊpującymi w upadowej
wentylacyjnej.
7. Organizacja robót, system pracy i obáoĪenie w upadowej wentylacyjnej.
Do wykonania zadania wykorzystaj:
Zaáącznik 1. Parametry techniczne maszyn, urządzeĔ i obudów górniczych
Zaáącznik 2. Maszyny, urządzenia i sprzĊt stosowane przy drąĪeniu wyrobisk
korytarzowych
Strona 2 z 5
Zaáącznik 3. Wybrane wytyczne z przepisów górniczych dotyczące zwalczania
zagroĪeĔ naturalnych i innych
Zaáącznik 4. Przykáadowe formy organizacji robót i obáoĪenie w wyrobiskach
korytarzowych
Czas przeznaczony na wykonanie zadania wynosi 180 minut.
Zaáącznik 1.
Parametry techniczne maszyn, urządzeĔ i obudów górniczych
Typy wiertarek
Typ wiertarki
WUP-22
PWR II
ER-62
Zastosowanie
skaáy twarde
wĊgiel
wĊgiel i skaáy
Zasilanie
sprĊĪone
powietrze
sprĊĪone
powietrze
220 V
WGH-1
Parametry
skaáy Ğrednio
twarde
emulsja wodnoolejowa
àadowarki chodnikowe
Typ áadowarki
ZPP-2T
àBS-1200C4M
ZPP-2Z
NIWKA ”B”
przenoĞnik
taĞmowy
przenoĞniki
wozy
kopalniane
przenoĞnik
zgrzebáowy
wozy
kopalniane
Moc silnika
22 kW
55 kW
22 kW
22 kW
Dopuszczalne
nachylenie
± 18o
± 12o
± 18o
+ 12o
PTG 50/1000
PZK-300
GROT 450
3000 t/h
500 t/h
300 t/h
540 t/h
DáugoĞü przenoĞnika
do 3000 m
do 300 m
50 m
300 m
Moc napĊdu
4 x 200 kW
1 x 55 kW
2 x 55 kW
1 x 55 kW
àP10/V25/A
àPZ9/V25/A
àP10/V29/4/A
àPP9/V29/A
17,6 m2
14,3 m2
17,7 m2
19,6 m2
Parametry
Zaáadunek na (do)
PrzenoĞniki górnicze
Typ przenoĞnika
PIOMA-1200
Parametry
Maksymalna
wydajnoĞü
Odrzwia obudowy àP
Typ
Parametr
Przekrój w Ğwietle
Strona 3 z 5
Zaáącznik 2.
Maszyny, urządzenia i sprzĊt stosowane przy drąĪeniu wyrobisk korytarzowych
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
áadunki dynamitu skalnego
áadunki metanitu specjalnego
nabijak drewniany
zgarniak pojemnoĞci 0,7 m3
miernik prądów báądzących
zapalarka elektryczna ZK100/045
lutnie metalowe
lutnie elastyczne Ğrednicy 1 000 mm
koáowrót elektryczny DEZAM
koáowrót EKO-D-30
wentylator lutniowy WLP
wentylator elektryczny WLE 1003B
urządzenie odpylające
kotwie linowe
áom dáugoĞci 2,0 m
kotwie wklejane
podciągi z szyn S-24
poáowice
podkáady torowe
kolejka szynowa KSP-16
kolejka podwieszana spalinowa PIOMA
rurociąg odwodnienia
rurociąg sprĊĪonego powietrza
pompa przodkowa PP-100
pompa wielostopniowa OWH
Strona 4 z 5
Zaáącznik 3.
Wybrane wytyczne z przepisów górniczych dotyczące zwalczania zagroĪeĔ
naturalnych i innych
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
stosowanie aparatów KA-60
stosowanie aparatów regeneracyjnych W-2000
zapory przeciwwybuchowe
odmetanowanie górotworu
rurociągi ppoĪ.
czujniki metanometrii automatycznej
zraszacze na przesypach
obudowa, opinka i rozpory z materiaáów niepalnych
kontrola metanu metanomierzami przenoĞnymi
stosowanie urządzeĔ odpylających
stosowanie póámasek typu P – 1
stosowanie Ğrodków filtrujących klasy P – 2
stosowanie ochronników sáuchu
szafki hydrantowe
gaĞnice proszkowe
czujnik ACO
Zaáącznik 4.
Przykáadowe formy organizacji robót i obáoĪenie w wyrobiskach korytarzowych
Formy organizacji robót
–
cykliczno-szeregowa
– cykliczno-równolegáa
–
cykliczno-potokowa
–
potokowa
Systemy pracy
–
trzyzmianowy
–
czterozmianowy
– wielozmianowy
ObáoĪenie przodka
–
górnik strzaáowy
– przodowy
–
operator áadowarki
–
operator zgarniarki
– obsáuga przenoĞnika
– áadowacz
– 2 górników
Strona 5 z 5
