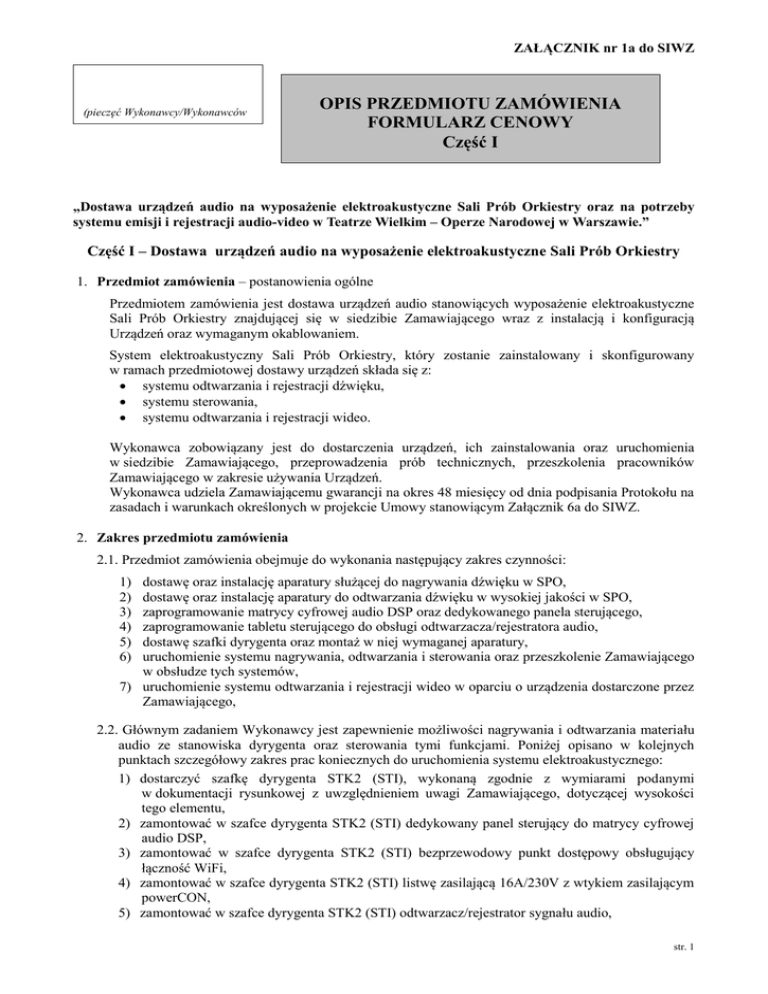

ZAŁĄCZNIK nr 1a do SIWZ
(pieczęć Wykonawcy/Wykonawców
(pieczęć Wykonawcy/Wykonawców)
OPIS PRZEDMIOTU ZAMÓWIENIA
FORMULARZ CENOWY
Część I
„Dostawa urządzeń audio na wyposażenie elektroakustyczne Sali Prób Orkiestry oraz na potrzeby
systemu emisji i rejestracji audio-video w Teatrze Wielkim – Operze Narodowej w Warszawie.”
Część I – Dostawa urządzeń audio na wyposażenie elektroakustyczne Sali Prób Orkiestry
1. Przedmiot zamówienia – postanowienia ogólne
Przedmiotem zamówienia jest dostawa urządzeń audio stanowiących wyposażenie elektroakustyczne
Sali Prób Orkiestry znajdującej się w siedzibie Zamawiającego wraz z instalacją i konfiguracją
Urządzeń oraz wymaganym okablowaniem.
System elektroakustyczny Sali Prób Orkiestry, który zostanie zainstalowany i skonfigurowany
w ramach przedmiotowej dostawy urządzeń składa się z:
 systemu odtwarzania i rejestracji dźwięku,
 systemu sterowania,
 systemu odtwarzania i rejestracji wideo.
Wykonawca zobowiązany jest do dostarczenia urządzeń, ich zainstalowania oraz uruchomienia
w siedzibie Zamawiającego, przeprowadzenia prób technicznych, przeszkolenia pracowników
Zamawiającego w zakresie używania Urządzeń.
Wykonawca udziela Zamawiającemu gwarancji na okres 48 miesięcy od dnia podpisania Protokołu na
zasadach i warunkach określonych w projekcie Umowy stanowiącym Załącznik 6a do SIWZ.
2. Zakres przedmiotu zamówienia
2.1. Przedmiot zamówienia obejmuje do wykonania następujący zakres czynności:
dostawę oraz instalację aparatury służącej do nagrywania dźwięku w SPO,
dostawę oraz instalację aparatury do odtwarzania dźwięku w wysokiej jakości w SPO,
zaprogramowanie matrycy cyfrowej audio DSP oraz dedykowanego panela sterującego,
zaprogramowanie tabletu sterującego do obsługi odtwarzacza/rejestratora audio,
dostawę szafki dyrygenta oraz montaż w niej wymaganej aparatury,
uruchomienie systemu nagrywania, odtwarzania i sterowania oraz przeszkolenie Zamawiającego
w obsłudze tych systemów,
7) uruchomienie systemu odtwarzania i rejestracji wideo w oparciu o urządzenia dostarczone przez
Zamawiającego,
1)
2)
3)
4)
5)
6)
2.2. Głównym zadaniem Wykonawcy jest zapewnienie możliwości nagrywania i odtwarzania materiału
audio ze stanowiska dyrygenta oraz sterowania tymi funkcjami. Poniżej opisano w kolejnych
punktach szczegółowy zakres prac koniecznych do uruchomienia systemu elektroakustycznego:
1) dostarczyć szafkę dyrygenta STK2 (STI), wykonaną zgodnie z wymiarami podanymi
w dokumentacji rysunkowej z uwzględnieniem uwagi Zamawiającego, dotyczącej wysokości
tego elementu,
2) zamontować w szafce dyrygenta STK2 (STI) dedykowany panel sterujący do matrycy cyfrowej
audio DSP,
3) zamontować w szafce dyrygenta STK2 (STI) bezprzewodowy punkt dostępowy obsługujący
łączność WiFi,
4) zamontować w szafce dyrygenta STK2 (STI) listwę zasilającą 16A/230V z wtykiem zasilającym
powerCON,
5) zamontować w szafce dyrygenta STK2 (STI) odtwarzacz/rejestrator sygnału audio,
str. 1
6) zamontować na blacie szafki dyrygenta STK2 (STI) uchwyt do monitora z ramieniem
dwuelementowym,
7) zamontować na uchwycie do monitora z ramieniem dwuelementowym adapter uchwytu VESA
100 x 100 do gwintu 3/8”,przykręcić uniwersalny uchwyt do tabletu do gwintu 3/8”,
8) zamontować w uniwersalnym uchwycie tablet sterujący, wcześniej umieszczony w etui do
tabletu sterującego,
9) poprowadzić przewód zasilający do tabletu sterującego w uchwycie do monitora z ramieniem
dwuelementowym i podłączyć do zasilacza tabletu sterującego,
10) podłączyć do przyłącza TP 12 zamontowane w szafce dyrygenta STK2 (STI) urządzenia przy
pomocy odpowiednich przewodów (zgodnie ze schematem blokowym oraz dokumentacją
rysunkową, o których mowa w punkcie 5 niniejszego dokumentu), wprowadzonych we wspólną
otulinę,
11) zamontować w szafie STK 1 (pomieszczenia amplifikatorni) i podłączyć do wykonanej w Sali
Prób Orkiestry i wyprowadzonej w szafie STK 1 w ramach odrębnego zlecenia instalacji
kablowej systemu elektroakustycznego następujące urządzenia:
◦ dwie sztuki switchy 28-portowych zarządzalnych wraz z zamontowanymi modułami
światłowodowymi LC duplex MM (po dwa moduły na switch),
◦ stagebox cyfrowy pracujący w protokole formatu sieciowego IP, implementującego
warstwę 3 modelu OSI, wyposażony w wejścia i wyjścia w formacie AES/EBU wraz
z przewodami AES/EBU ze złączami DB25 – 4 x XLRM, 4 x XLRF,
◦ router internetowy z minimum 6 portami Gigabit Ethernet,
◦ matrycę cyfrową audio DSP,
◦ stagebox cyfrowy pracujący w protokole formatu sieciowego IP, implementującego
warstwę 3 modelu OSI, wyposażony w minimum 32 wejścia analogowe i minimum 16
wyjść analogowych,
12) zamontować aktywne monitory studyjne na uchwytach do kolumny monitorowej i następnie
przykręcić całość do uchwytów typu adapter do kolumny monitorowej. Po zmontowaniu
zestawu należy umieścić każdy na statywie głośnikowym pod kolumny odsłuchowe. Każdy
zestaw należy podłączyć do przyłączy w puszce podłogowej TP 12 (wykonanej w Sali Prób
Orkiestry w ramach odrębnego zlecenia instalacji kablowej systemu elektroakustycznego)
przewodem sygnałowym oraz przewodem zasilającym, zakończonym złączem powerCON
20A,
13) umieścić na statywach kolumnowych do kolumny monitorowej kolumny aktywne z minimum 4
głośnikach o średnicy nie mniejszej niż 4” i podłączyć do przyłączy w puszce podłogowej TP
12 przewodem sygnałowym oraz przewodem zasilającym, zakończonym złączem powerCON
20A,
14) zamontować na linkach do montażu mikrofonów okablowanie do podwieszania mikrofonów
oraz podłączyć do puszek naściennych PS01 – PS08 (wykonanych w Sali Prób Orkiestry
w ramach odrębnego zlecenia instalacji kablowej systemu elektroakustycznego),
15) zamontować mikrofony pojemnościowe małomembranowe dwumembranowe na linkach do
montażu mikrofonów i zwiesić zgodnie z wytycznymi Zamawiającego a następnie podłączyć
do ułożonego wcześniej okablowania do podwieszania mikrofonów,
16) zaprogramować cyfrową matrycę audio DSP do obsługi rejestracji i odtwarzania dźwięku w Sali
Prób Orkiestry, komutowania sygnałów do kabiny akustyka sali Moniuszki i współpracy
z dedykowanym panelem sterującym,
17) zaprogramować tablet sterujący do obsługi odtwarzacza/rejestratora sygnału audio,
18) zaprogramować router internetowy z minimum 6 portami Gigabit Ethernet do współpracy
z punktem dostępowym obsługującym łączność WiFi oraz z tabletem sterującym i innymi
urządzeniami Zamawiającego,
19) zaprogramować 2 switche 28-portowe zarządzalne wraz z zamontowanymi modułami
światłowodowymi LC duplex MM i uruchomić transmisję sygnału dźwiękowego w domenie
cyfrowej w protokole formatu sieciowego IP, implementującego warstwę 3 modelu OSI,
20) uruchomić system odtwarzania i rejestracji wideo w oparciu o urządzenia dostarczone przez
Zamawiającego i jego wytyczne.
Wykonawca zobowiązany jest zintegrować stanowisko dyrygenta z siecią interkomową, istniejącą w
Sali Prób Orkiestry. Zadanie to należy zrealizować poprzez zagwarantowanie możliwości umieszczenia
na blacie szafki dyrygenta i podłączenia do przyłącza podłogowego TP 12 (we wspólnym oplocie z
pozostałymi przewodami wyprowadzonymi z szafki) pulpitu interkomowego, posiadanego przez
Zamawiającego. Okablowanie do podłączenia oraz pulpit dostarcza Zamawiający.
str. 2
3. Wytyczne Zamawiającego dotyczące realizacji przedmiotu zamówienia:
3.1. Przedmiot zamówienia należy wykonać w oparciu o:
1) wykonaną w Sali Prób Orkiestry w ramach odrębnego zlecenia instalację kablową systemu
elektroakustycznego, systemu instalacji świetlnej oraz przyłącza systemu elektroakustycznego,
2) dostawę urządzeń audio w ilości i o parametrach wskazanych w Formularzu cenowym, o którym
mowa w punkcie 6 OPZ,
3) dostarczone przez Zamawiającego dodatkowe elementy systemu odtwarzania i rejestracji wideo
tj. kamerę Video wraz z rejestratorem
4) wskazane przez Zamawiającego lokalizacje mikrofonów zwieszanych, lokalizacji kolumn
głośnikowych oraz rozmiar szafki dyrygenta.
3.2. W celu przybliżenia Wykonawcy założeń wykonywanego systemu elektroakustycznego, poniżej
przedstawiono listę wytycznych:
1) wykorzystanie studyjnej jakości technologii cyfrowej do rejestracji i transmisji sygnałów
fonicznych z Sali Prób Orkiestry do kabiny akustyka sali im. Stanisława Moniuszki,
2) zastosowanie połączeń światłowodowych pomiędzy pomieszczeniem Sali Prób Orkiestry
a kabiną akustyka Sali im. Stanisława Moniuszki,
3) możliwość rejestracji wielokanałowej sygnałów fonicznych w domenie cyfrowej,
4) możliwość rejestracji dźwięku na trzech niezależnych stanowiskach: dwóch w Sali Prób
Orkiestry oraz w kabinie akustyka sali im. S. Moniuszki,
5) zapewnienie funkcji cyfrowego rozdzielenia sygnałów fonicznych dla trzech stanowisk
rejestracji z możliwością indywidualnej, niezależnej kontroli parametrów toru wejściowego
(w tym wzmocnienia układów wejściowych dla każdego z nich), dostępne przy zastosowaniu
urządzeń pracujących w domenie cyfrowej w protokole formatu sieciowego IP,
implementującego warstwę 3 modelu OSI,
6) zapewnienie możliwości sterowania nagrywaniem i odtwarzaniem materiału audio ze
stanowiska dyrygenta,
7) wyposażenie systemu w komplet przyłączy sygnałowych podłogowych oraz ściennych (do
mikrofonów wiszących),
8) wyposażenie systemu w komplet zwieszanych mikrofonów do rejestracji oraz dodatkowych,
ustawianych i podłączanych przez Zamawiającego zgodnie z jego potrzebami.
4. Informacje dodatkowe dla Wykonawcy.
1) W pierwszym etapie prac wykonano w Sali Prób Orkiestry instalację sygnałową oraz połączenia
pomiędzy amplifikatornią oraz reżyserką Sali Moniuszki. Wszystkie przyłącza oraz zakończenie
obwodów są doprowadzone w Sali Prób Orkiestry do szafy STK1 i zostały w pełni wyposażone
w komplet złącz, umożliwiający podłączenie ich do urządzeń dostarczanych przez Wykonawcę.
2) Zasilanie systemu elektroakustycznego Sali Prób Orkiestry jest realizowane z rozdzielni RAK1,
zabudowanej w amplifikatorni.
3) Wymienione w opisie przyłącza, do których Wykonawca jest zobowiązany podłączyć
dostarczane urządzenia, są wyposażone w:
a) Przyłącze podłogowe dyrygenta TP12, wyposażone w:
◦ cztery wejścia mikrofonowe XLRF,
◦ cztery linie zwrotne XLRM,
◦ 4 cyfrowe linie zwrotne (AES3) do monitorów odsłuchowych ZG1-ZG4,
◦ 4 złącza interkomowe/sterujące RJ45 (podłączane do PP1),
◦ 2 złącza RJ45 do rejestracji DANTE,
◦ 2 złącza BNC,
◦ 6 gniazd zasilających powerCON 20A,
b) 8 przyłączy ściennych PS01 – PS08 (do mikrofonów podwieszanych) wyposażonych w dwa
wejścia mikrofonowe XLRF przeznaczone do podłączenia mikrofonów zwieszanych nad
orkiestrą.
c) Pozostałe przyłącza, zamontowane w SPO, tj. 11 przyłączy podłogowych TP1-TP11 są
wyposażone następująco:
◦ cztery wejścia mikrofonowe XLRF,
◦ jedną linię zwrotną XLRM,
◦ złącze RJ45 (podłączone do PPANEL1),
◦ złącze zasilania powerCON 20A,
str. 3
4)
5)
6)
7)
5.
◦ dodatkowo w przyłączach TP1, TP2, TP5 oraz TP6 znajduje się po jednym wejściu
cyfrowym (AES).
W Formularzu cenowym, podano minimalne wymagania w zakresie funkcjonalności oraz
parametrów technicznych i jakościowych, jakim muszą odpowiadać poszczególne komponenty
systemu elektroakustycznego. Dotrzymanie wyspecyfikowanych parametrów funkcjonalnych,
technicznych i ilościowych dla poszczególnych urządzeń z poniższej tabeli jest konieczne, aby
uzyskać zakładany efekt funkcjonalny, techniczny i artystyczny.
Urządzenia równoważne muszą posiadać parametry funkcjonalne, techniczne i jakościowe nie
gorsze niż podane w Formularzu cenowym.
Zamawiający wymaga aby Wykonawca udzielił 48 miesięcznej gwarancji na przedmiot
zamówienia (urządzenia wraz z instalacją i konfiguracją) na warunkach szczegółowo
określonych we wzorze umowy (załącznik nr 6a do SIWZ).
W Teatrze Wielkim - Operze Narodowej są używane urządzenia konwertujące sygnał audio na
postać IP pracujące w protokole DANTE. Wykonawca musi zapewnić zgodność dostarczonych
urządzeń z tym protokołem.
Szczegółowy zakres dostawy urządzeń wraz z ich instalacją i konfiguracją niezbędny do
wykonania przedmiotu zamówienia, oraz specyfikację urządzeń określają:
1)
Rysunki wykonawcze systemu elektroakustycznego w Sali Prób Orkiestry w gmachu Teatru
Wielkiego – Opery Narodowej, przedstawione w plikach w formacie PDF pod nazwami:
a. „Rozmieszczenie przyłączy poziom -1.pdf”
b. „Rozmieszczenie przyłączy poziom 0.pdf”
c. „Szafka dyrygenta.pdf”
d. „Schemat systemu elektroakustycznego.pdf”
2)
Projekt umowy (Załącznik nr 6a do SIWZ) przedstawiony w oddzielnym pliku w formacie PDF
pod nazwą: „Umowa_AUDIO_czesc_I.pdf”
3)
Formularz cenowy przedstawiony w punkcie 6 poniżej.
6. Formularz cenowy.
1) Wszystkie dostarczone przez Wykonawcę urządzenia muszą być fabrycznie nowe, wcześniej nie
używane.
2) Wykonawca wypełnia Formularz cenowy w ten sposób, że w kolumnie nr 2 podaje nazwę, typ i
producenta oferowanego urządzenia, ponadto oświadcza czy dany parametr jest dotrzymany
(spełnia/nie spełnia) lub wskazuje konkretny parametr (np. urządzenie posiada ekran o 10’’) – w
zależności od żądania Zamawiającego.
3) Zaoferowane przez Wykonawcę urządzenia muszą posiadać parametry odpowiadające parametrom
minimalnym wskazanym przez Zamawiającego.
str. 4
FORMULARZ CENOWY
Część I – Dostawa urządzeń audio na wyposażenie elektroakustyczne Sali Prób Orkiestry
L.p
Nazwa urządzenia
1
2
Wartość
jednostkowa
netto /zł/
3
Wartość
Ilość całkowita netto
/zł/
4
5 [3x4]
Adapter uchwytu VESA
........................................................................................
..............................................................................
1
1 szt.
nazwa/typ/producent
Parametry wymagane:
Parametry oferowane:.
1.
Uchwyt do gwintu 3/8”
1.
spełnia/nie spełnia
2.
Rozstaw otworów 100x100.
200x200, 50x50
2.
Tablet sterujący
........................................................................................
..............................................................................
1 szt.
nazwa/typ/producent
Parametry wymagane:
1.
obsługa WIFI,
2.
ekran 9,7", o rozdzielczości
2.
minimum 2048 x
1536.Panoramiczny wyświetlacz
Multi-Touch z podświetleniem
LED, wykonany w technologii IPS,
3.
powłoka oleofobowa odporna na
odciski palców,
4.
kamera 8mp,
5.
nagrywanie 1080p,
6.
pamięć zainstalowana 16 GB,
7.
Bluetooth.
2
8.
1.
W komplecie przewód zasilający
o długości nie mniejszej niż 3m.
3.
.......................................................
.......................................................
.......................................................
.......................................................
.......................................................
.......................................................
4.
......................................................
5.
......................................................
6.
......................................................
7.
8.
Stojak z półką do montażu monitora, na kółkach
........................................................................................
..............................................................................
2 kpl.
nazwa/typ/producent
Parametry wymagane:
1.
Przeznaczony do ekranów: 32"-65", 1.
…...................................................
2.
waga ekranu minimum 40 kg,
3.
wysokość stojaka nie mniej niż 170
cm.
3.
.......................................................
....................................................
4.
2.
Konstrukcja wykonana z metalu w
kolorze czarnym, podstawa
4.
wyposażona w kółka z hamulcami.
.......................................................
.......................................................
5.
Modyfikowane położenie ekranu.
W komplecie półka umożliwiająca 5.
ustawienie odtwarzacza DVD lub
laptopa z regulacją wysokości
i maksymalnym obciążeniem nie
przekraczającym 7 kg.
6.
Wymiary półki nie mniejsze niż 42
6.
x 36 cm.
7.
Wsporniki pionowe z otworami
pozwalającymi na przeprowadzenie 7.
kabli.
8.
Mocowanie ekranu w standardzie
VESA: 200x200, 300x200,
300x300, 400x300, 400x400,
600x400, 800x400 mm.
.......................................................
.....................................................
......................................................
.......................................................
3
8.
.....................................................
......................................................
......................................................
......................................................
.......................................................
......................................................
.......................................................
......................................................
str. 5
Sześciokanałowy wzmacniacz słuchawkowy
........................................................................................
..............................................................................
1 szt.
nazwa/typ/producent
Parametry wymagane:
1.
regulacja korekcji barwy dla
każdego kanału,
1.
2.
Symetryczne wejścia XLR i TRS
jack.
2.
3.
.......................................................
.....................................................
.....................................................
.....................................................
.......................................................
4.
Maksymalny poziom wejściowy nie 4.
niższy niż: + 21.5dBu,
......................................................
5.
Maksymalny poziom wyjściowy nie 5.
mniejszy niż: 480 mW @ 32 Ω,
.....................................................
......................................................
6.
Pasmo przenoszenia nie mniejsze 6.
niż zakres od 20 Hz - 20 kHz +0, 2dB
.....................................................
.....................................................
......................................................
4 3.
Praca w trybie: stereo, mono
z sumowaniem monofonicznych
wejść, minimum 6-cio segmentowy
wskaźnik poziomu dla wszystkich
kanałów.
......................................................
Mikrofon z klipsem
........................................................................................
.......................................................................
4 szt.
nazwa/typ/producent
Parametry wymagane:
1.
Kardioidalna charakterystyka
kierunkowości,
1.
2.
2.
Pasmo przenoszenia nie mniejsze
niż zakres 45 Hz – 18 kHz,
.......................................................
....................................................
3.
3.
Filtr dolnozaporowy 80 Hz, 12 dB /
oktawa,
4.
Czułość nie mniejsza niż 48 dB (3,5 4.
mV) 1V na 1 Pa,
5.
Impedancja 50 Ω,
.......................................................
.....................................................
6.
Maksymalny poziom sygnału
wejściowego nie niższy niż 147 dB
SPL, 1 kHz przy 1% T.H.D.,
Zakres dynamiki nie mniejszy niż 7.
.....................................................
.....................................................
.....................................................
5
5.
6.
7.
8.
120 dB, 1 kHz przy Max SPL,
.....................................................
.....................................................
Stosunek sygnał/szum nie mniejszy 8.
niż 66 dB (1 kHz przy 1 Pa).
.....................................................
.....................................................
Mikrofon wyposażony w dwa przetworniki
........................................................................................
..............................................................................
1 kpl.
nazwa/typ/producent
Parametry wymagane:
6
1.
pojemnościowy i dynamiczny,
zamontowane we wspólnej
obudowie,
1.
2.
kardioidalna charakterystyka
kierunkowości
2.
3.
pasmo przenoszenia: przetwornik 3.
dynamiczny: nie mniejsze niż 34 –
9800 Hz,
.......................................................
....................................................
.................................................
4.
przetwornik pojemnościowy: nie
mniejsze niż 24 – 16500 Hz,
4.
.......................................................
.....................................................
5.
impedancja: przetwornik
dynamiczny: 600 Ω,
5.
6.
przetwornik pojemnościowy: 100 Ω,
6.
7.
maksymalny poziom dźwięku na
wejściu: pojemnościowy nie
mniejszy niż 147 dB SPL,
7.
.......................................................
.......................................................
.......................................................
8.
wbudowany przełączany filtr
8.
.....................................................
.......................................................
str. 6
dolnozaporowy: 80 Hz,
12dB/oktawa,
9.
.....................................................
9.
złącze wejściowe: XLR (M) 5pinowe,
10. .......................................................
10. w komplecie przewód
.......................................................
przyłączeniowy XLR 5 pin –
.......................................................
2xXLR 3 pin o długości minimum 3
.....................................................
m.
Słuchawki dynamiczne zamknięte, Typ I
........................................................................................
..............................................................................
2 szt.
nazwa/typ/producent
7
Parametry wymagane:
1.
dedykowane do aplikacji kontroli
i odsłuchu referencyjnego.
1.
2.
2.
Typ: zamknięte, dynamiczne, pasmo
przenoszenia nie mniejsze niż
zakres: 8Hz - 33kHz,
.......................................................
.......................................................
......................................................
3.
3.
impedancja w zakresie od 240 do
260 Ω, nominalny SPL nie mniejszy
niż 96 dB, nominalne
zniekształcenia THD <0.2%,
.......................................................
.......................................................
.......................................................
.......................................................
4.
maksymalna moc wejściowa nie
niższa mniejsza niż 95mW,
4.
.......................................................
.....................................................
5.
izolacja otoczenia minimum 17dB
(A),
5.
.......................................................
......................................................
6.
wtyk: mini jack stereo
6.
7.
adapter jack TRS 1/8” - 1/4",
7.
.....................................................
8.
przewód: długość nie mniejsza niż
3m
8.
…………………………………...
Słuchawki dynamiczne, otwarte
........................................................................................
..............................................................................
1 szt.
nazwa/typ/producent
Parametry wymagane:
dedykowane do aplikacji kontroli i 1.
odsłuchu referencyjnego.
2.
Typ: otwarte, dynamiczne,pasmo
przenoszenia nie mniejsze niż
zakres 8Hz – 33kHz,
3.
impedancja w zakresie od 240 do 3.
260 Ω, nominalny SPL nie mniejszy
niż 95 dB, nominalne
zniekształcenia THD: <0,2%,
.......................................................
.......................................................
.......................................................
.......................................................
4.
maksymalna moc wejściowa nie
niższa niż 100mW
4.
.......................................................
......................................................
5.
wtyk: mini jack stereo
5.
6.
adapter jack TRS 1/8” - 1/4",
6.
.....................................................
7.
przewód: 3m
7.
1.
2.
8
.......................................................
.......................................................
.......................................................
......................................................
Słuchawki dynamiczne, zamknięte, Typ II
........................................................................................
..............................................................................
2 szt.
nazwa/typ/producent
Parametry wymagane:
1.
1.
2.
spełnia/nie spełnia.
3.
4.
5.
.......................................................
.......................................................
.......................................................
......................................................
6.
.......................................................
.......................................................
9 2.
dedykowane do aplikacji kontroli
i odsłuchu referencyjne.
Typ: Zamknięte,
3.
impedancja:250 Ω,
4.
skuteczność: 118dB,
5.
zniekształcenia THD: <0.2%,
pasmo przenoszenia: 10 –
30.000Hz,
6.
maksymalna moc wejściowa:
100mW,
str. 7
7.
jakość kabla: OFC,
8.
Długość przewodu: nie mniejsza niż 8.
3m,
7.
…...................................................
......................................................
typ wtyku: 3.5mm mini jack, kabel 9. spełnia/nie spełnia
spiralny,
10. .......................................................
10. izolacja od otoczenia: nie mniej niż
......................................................
16dB.
9.
Dibox aktywny jednokanałowy
........................................................................................
..............................................................................
8 szt.
nazwa/typ/producent
Parametry wymagane:
1.
zasilanie Phantom +48V lub
z wewnętrznej baterii 9V.
1.
…...................................................
.......................................................
2.
PAD 0 db, -20 dB i -40 dB.
2.
3.
Impedancja wejściowa nie mniejsza 3.
niż: 1 mΩ (PAD 0 dB), 46 kΩ (PAD
-20 dB lub -40dB), moc maks +
9dBu (napad + 0 dB), + 28dBu
(PAD + -20 dB), + 49dBu (PAD + 40dB).
.......................................................
.....................................................
.....................................................
.....................................................
.....................................................
.....................................................
4.
Wejścia: dwa równoległe złącza
jack TRS 1/4 ".
5.
Maksymalny poziom wyjściowy nie
5.
niższy niż + 8dBu,
6.
złącza wyjściowe: XLR.
10
7.
8.
4.
6.
Zniekształcenia THD <0,006% przy
7.
1kHz, 0 dBu,
pasmo przenoszenia nie mniejsze
niż zakres: 33 Hz do 19 kHz, + 0dB 8.
/ -1dB.
.....................................................
......................................................
. ...................................................
.....................................................
.....................................................
.....................................................
Przełącznik ethernetowy 28 portowy zarządzalny
........................................................................................
..............................................................................
2 kpl.
nazwa/typ/producent
Parametry wymagane:
1.
minimum 26 gniazd sieciowych
10/100/1000Mbps,
1.
…...................................................
.......................................................
2 gniazda mini-GBIC oraz złącze
konsoli.
2.
3.
.......................................................
.....................................................
4.
.......................................................
....................................................
5.
11 2.
3.
Tablica adresów MAC o rozmiarze
minimum 8000 pozycji.
4.
Prędkość magistrali minimum 55
Gbps.
5.
Złącze komunikacyjne RS-232
Mikrofon pojemnościowy podwójna membrana,
dookólny
........................................................................................
..............................................................................
4 szt.
nazwa/typ/producent
Parametry wymagane:
1.
1.
2.
3.
4.
.....................................................
.......................................................
......................................................
Dookolna charakterystyka
kierunkowości,
12 2.
zasada działania: ciśnieniowa,
3.
typ: wstępnie spolaryzowana,
pojemnościowa,
4.
niż zakres od 20 Hz do 20 kHz,
5.
nominalna czułość ± 2 dB przy 1
kHz nie większa niż: 40 mV/Pa; -28 5.
dB re. 1 V/Pa, SNR, dla 1 kHz przy
1 Pa [94 dB SPL]: Typ. 76dB(A),
.....................................................
...................................................
....................................................
.......................................................
str. 8
6.
kolor: czarny mat,
6.
7.
średnica nie większa niż: 19 mm.
7.
....................................................
Mikrofon pojemnościowy podwójna membrana,
kardioida
........................................................................................
..............................................................................
4 szt.
nazwa/typ/producent
Parametry wymagane:
1.
kardioidialna charakterystyka
kierunkowosci,
1.
2.
2.
zasada działania: ciśnieniowa,
13 3.
typ: wstępnie spolaryzowana,
pojemnościowa,
3.
4.
.....................................................
.....................................................
4.
niż: 20 Hz do 20 kHz,
5.
6.
5.
nominalna czułość ± 2 dB przy 1
kHz nie większa niż: 11 mV/Pa; -40
dB re. 1 V/Pa, SNR, dla 1 kHz przy
1 Pa [94 dB SPL]: Typ. 76dB(A),
6.
kolor: czarny mat,
7.
7.
średnica nie większa niż: 19 mm.
.....................................................
...................................................
....................................................
.......................................................
. ...................................................
.....................................................
Program do zarządzania projektami multimedialnymi
........................................................................................
..............................................................................
1 szt.
nazwa/typ/producent
Parametry wymagane:
1.
Obsługa audio, wideo, MIDI, OSC, 1.
i innych.
…...................................................
.......................................................
2.
Obsługa efektów dźwiękowych i
wideo w czasie rzeczywistym,
3.
Obsługa miminum 24 kanałów
audio z routingiem do 48 fizycznych 3.
wyjść.
4.
Niedestruktywna edycja plików.
14
4.
2.
.......................................................
.....................................................
5.
Support dla kart wideo
wielowyjściowych,
5.
6.
nieograniczona ilość cięć
edycyjnych materiału wideo,
korekcja koloru, podział ekranu.
6.
7.
Obsługa OSC CUE, OSC REMOTE 7.
CONTROL, MIDI CUE,
TIMECODE CUE,
8.
wyzwalanie MIDI
8.
Uchwyt do monitora z ramieniem dwuelementowym
o trzech zawiasach
........................................................................................
..............................................................................
1 szt.
nazwa/typ/producent
Parametry wymagane:
1.
…...................................................
.......................................................
....................................................
pochylenie głowicy nie mniej niż + 2.
90 stopni oraz – 40 stopni,
.......................................................
.....................................................
3.
możliwość montażu do biurka przy 3.
pomocy ściskowego aluminiowego
uchwytu o szerokości szczeliny w
zakresie nie mniejszym niż od 14
mm do 86 mm,
.......................................................
.......................................................
.......................................................
.......................................................
.....................................................
4.
nośność uchwytu nie mniejsza niż
8,5 kg
.......................................................
...................................................
1.
15 2.
regulacja w trzech płaszczyznach,
obrotowa głowica (360 stopni)
w standardzie VESA 100x100,
4.
str. 9
Stagebox cyfrowy
........................................................................................
..............................................................................
1 szt.
nazwa/typ/producent
Parametry wymagane:
16
1.
pracujący w protokole formatu
sieciowego IP,
2.
minimum 16 kanałów wejściowych,
3.
minimum 16 wyjściowych
w formacie AES/EBU,
4.
minimum dwa kanały wejścia i
wyjścia w formacie SPDiF,
5.
wejście i wyjście sygnału
synchronizacji
1.
2.
......................................................
3.
.......................................................
.....................................................
4.
.....................................................
.......................................................
....................................................
5.
Uniwersalny uchwyt do tabletu sterującego
........................................................................................
..............................................................................
1 szt.
nazwa/typ/producent
Parametry wymagane:
1.
regulacja: od 120 do 220 mm,
1.
…...................................................
2.
wysokość: od 160 do 320 mm.
2.
......................................................
3.
mocowane do rur o średnicy 30 mm; 3.
17 4.
regulacja szczęk zaciskowych w
4.
celu zapewnienia nieograniczonego
dostępu do interfejsów i elementów
obsługi na urządzeniu;
5.
możliwość swobodnego obrotu o 90 5.
°;
6.
Alternatywna możliwość
przykręcenia do gwintu 3/8”.
.......................................................
.......................................................
.......................................................
6.
Kolor czarny.
7.
7.
Statyw mikrofonowy prosty
........................................................................................
..............................................................................
2 szt.
nazwa/typ/producent
Parametry wymagane:
kompaktowy statyw z trzyczęściową 1.
regulacją wysokości,
lekka plastikowa podstawa ze
składanymi nogami,
2.
3.
regulowana wysokość w zakresie od
630 do 1460 mm,
3.
4.
wysokość rozmiar po złożeniu nie
większa niż 560 mm,
4.
.......................................................
....................................................
5.
gwint przyłączeniowy3/8 "
5.
1.
18 2.
Statyw overhead prosty
........................................................................................
..............................................................................
2 szt.
nazwa/typ/producent
Parametry wymagane:
19
1.
kompaktowy statyw mikrofonowy, 1.
2.
przekątna nóg podstawy nie większa 2.
niż 1,1 m,
.......................................................
.....................................................
3.
gwint przyłączeniowy 3/8”,
3.
4.
regulacja wysokości w zakresie od 4.
1360 do 3020 mm
str. 10
Statyw mikrofonowy średni
........................................................................................
..............................................................................
4 szt.
nazwa/typ/producent
Parametry wymagane:
1.
20 2.
jednoczęściowa konstrukcja
wysięgnika,
długie składane nogi,
1.
2.
3.
4.
.....................................................
....................................................
3.
przegub z dużą nakrętką motylkową
4.
długość ramienia wysięgnika nie
mniejsza niż 800 mm,
5.
5.
regulacja wysokości w zakresie od
1030 do 1700 mm,
6.
sprzęgło regulacji wysokości, gwint 6.
przyłączeniowy 3/8”.
Statyw overhead - stalowy statyw mikrofonowy
........................................................................................
..............................................................................
4 szt.
nazwa/typ/producent
21
Parametry wymagane:
1.
metalowa podstawa na
blokowanych kółkach o wadze
minimum 9 kg,
1.
…...................................................
.......................................................
2.
2.
wysuwany wysięgnik z przeciwwagą minimum 2,8 kg ,
......................................................
......................................................
3.
gwint 5/8 ",
4.
3.
dodatkowy mini wysięgnik: gwinty
4.
5/8 " i 3/8 " w pełni regulowany
niezależnie od położenia głównego
wysięgnika,
5.
długość nie mniejsza niż 240 mm,
6.
średnica podstawy nie większa niż
670 mm,
7.
8.
5.
.....................................................
6.
...................................................
.....................................................
długość ramienia wysięgnika
regulowana w zakresie od 1080 do 7.
2950 mm,
8.
regulacja wysokości w zakresie od
1340 do 2200 mm.
Statyw podłogowy
........................................................................................
..............................................................................
2 szt.
nazwa/typ/producent
Parametry wymagane:
1.
22 2.
dwuczęściowy mechanizm regulacji 2.
wysokości,
3.
3.
wymiary podstawy nie większe niż
175x140 mm,
4.
4.
wysokość nie mniejsza niż zakres
od 420 do 620 mm,
5.
specjalny antywibracyjny filc,
5.
6.
gwint przyłączeniowy 3/8 ".
6.
1.
czarna prostokątna żeliwna
podstawa z regulacją kąta
pochylenia,
.......................................................
.....................................................
.....................................................
.......................................................
......................................................
Poprzeczka do nagrań stereofonicznych elastyczna
........................................................................................
..............................................................................
1 szt.
nazwa/typ/producent
23 Parametry wymagane:
1.
stalowy stojak mikrofonowy z
dwoma ruchomymi prętami do
zmiany pozycji mikrofonów,
1.
2.
gwint łączeniowy 3/8”,
2.
str. 11
3.
długość nie większa niż 225 mm,
3.
.....................................................
4.
waga nie więcej niż 0,20 kg.
4.
.....................................................
Poprzeczka do statywu mikrofonowego
........................................................................................
..............................................................................
1 szt.
nazwa/typ/producent
Parametry wymagane:
24
2.
możliwość zamontowania 4
1.
mikrofonów lub wysięgników 3/8",
2.
śruby blokujące,
3.
długość nie większa niż 380 mm
1.
3.
.....................................................
Statyw niski z długim ramieniem
........................................................................................
..............................................................................
4 szt.
nazwa/typ/producent
Parametry wymagane:
25
1.
materiał: stal,
2.
dwuczęściowe, przedłużane ramię 2.
wysięgnika o długości nie mniejszej
niż zakres od 880 do 1540 mm,
......................................................
...................................................
................................................
3.
wysokość nie mniejsza niż 290 mm, 3.
....................................................
4.
składane nogi podstawy,
4.
5.
gwint 3,8”.
5.
1.
Statyw mikrofonowy niski z wysięgnikiem
........................................................................................
..............................................................................
2 szt.
nazwa/typ/producent
Parametry wymagane:
1.
jedno-częściowa konstrukcja
wysięgnika,
2.
długość ramienia wysięgnika nie
mniejsza niż 515 mm,
3.
wysokość nie mniejsza niż 270mm,
4.
stalowa konstrukcja ze składanymi 4.
nogami,
5.
gwint przyłączeniowy 3/8 ".
26
5.
1.
2.
......................................................
...................................................
3.
.......................................................
.............................................
Statyw głośnikowy pod kolumny odsłuchowe
........................................................................................
..............................................................................
4 szt.
nazwa/typ/producent
Parametry wymagane:
1.
Regulowana wysokość w zakresie
nie mniejszym niż od 1,4 m do
2,0 m.
1.
…...................................................
.......................................................
.....................................................
2.
Maksymalna nośność nie mniejsza 2.
niż 11 kg.
......................................................
...................................................
3.
Przystosowany do uchwytów o
średnicy 25 mm.
27
3.
Przewód HDMI-HDMI
........................................................................................
..............................................................................
3 szt.
nazwa/typ/producent
1.
długość nie mniejsza niż 4,5 m,
1.
…...................................................
2.
wsparcie dla Dolby TrueHD, DTSHD, CEC
2.
str. 12
Zewnętrzny dysk na złączu Thunderbolt i USB3.0
........................................................................................
..............................................................................
1 szt.
nazwa/typ/producent
Parametry wymagane:
29
1.
Prędkość transferu po złączu
1.
Thunderbolt 10 Gb/s, po USB 3.0 5
Gb/s,
…...................................................
.......................................................
......................................................
2.
pojemność minimum 3TB,
2.
......................................................
3.
prędkość obrotowa dysku 7200
RPM,
3.
.......................................................
.....................................................
4.
cache 64 MB,
4.
5.
obudowa aluminium,
5.
6.
system monitoringu temperatury,
6.
7.
szyfrowanie AES 256 bit,
7.
8.
hałas własny nie większy niż 20 dB. 8.
......................................................
9.
Zasilanie 12V, 2 A,
9.
10. waga nie więcej niż 2 kg.
10. ......................................................
Listwa zasilająca 16A/230V
........................................................................................
..............................................................................
1 kpl.
nazwa/typ/producent
1.
minimum 9 gniazd z uziemieniem i 1.
wspieraniem standardu SHUCKO,
…...................................................
.......................................................
2.
złącze zasilania listwy powerCON
20A,
2.
Poprzeczka mikrofonowa
........................................................................................
..............................................................................
1 szt.
nazwa/typ/producent
Parametry wymagane:
długość nie mniejsza niż 60 cm, nie 1.
większa niż 70 cm
…...................................................
.....................................................
2.
kolor czarny,
2.
3.
3 x gniazda mikrofonowe 16mm,
3.
4.
zaprojektowany aby zmieścić się na 4.
stojaku lub wsporniku 16 mm pin
31 1.
Przewód AES/EBU
........................................................................................
..............................................................................
2 szt.
nazwa/typ/producent
1.
złącze DB25 - 4 x XLRM, 4 x
XLRF,
2.
minimalna długość 1,5m.
1.
2.
......................................................
Moduł światłowodowy LC Duplex MM przeznaczony do
przełącznika ethernetowego wymienionego w poz. 11
33
........................................................................................
..............................................................................
4 kpl.
nazwa/typ/producent
Aktywny monitor studyjny
........................................................................................
..............................................................................
2 szt.
nazwa/typ/producent
1.
głośniki 5,25” + 1”,
1.
…...................................................
2.
regulacja korekcji barwy (bas,
środek i sopran),
2.
3.
.......................................................
.....................................................
3.
odpowiedź częstotliwościowa nie
str. 13
mniejsza niż zakres: 55 Hz – 20 kHz
(±3 dB),
4.
szumy własne: <20 dBA (@ 10 cm),
5.
maks. ciśnienie akustyczne nie
niższe niż 109 dB (3% THD).
6.
Wbudowane dwa wzmacniacze
o mocy minimum 50W każdy.
7.
Wbudowany limiter.
......................................................
4.
.....................................................
5.
.....................................................
......................................................
6.
.......................................................
..................................................
7.
Stereofoniczny zestaw mikrofonów do rejestracji
........................................................................................
..............................................................................
1 kpl.
nazwa/typ/producent
Parametry wymagane:
1.
złożony z dwóch fabrycznie
sparowanych mikrofonów,
1.
2.
przetwornik ciśnieniowogradientowy,
2.
3.
4.
.....................................................
.....................................................
5.
.....................................................
......................................................
35 3.
charakterystyka kierunkowości:
kardioidalna,
4.
pasmo przenoszenia: nie mniejsze
niż zakres od 20Hz – 20kHz,
5.
czułość nie mniejsza niż 14 mV/Pa
(1 kHz/1 kΩ),
6.
6.
maksymalny SPL nie mniejszy niż
137 dB (THD 0,5%),
7.
średnica pojedynczego mikrofonu
nie większa niż 22 mm.
7.
.......................................................
..................................................
.....................................................
.....................................................
Uchwyt typu adapter do montażu aktywnego monitora
studyjnego z głośnikami o średnicy nie mniejszej niż
5,25” i 1”
........................................................................................
..............................................................................
2 szt.
nazwa/typ/producent
1.
na statywie głośnikowym o średnicy 1.
35 mm przy pomocy uchwytu do
aktywnego monitora studyjnego
typu regulowany wspornik,
2.
kolor czarny,
2.
3.
materiał: stal
3.
Uchwyt do aktywnego monitora studyjnego
z głośnikami o średnicy nie mniejszej niż 5,25”i 1” typu
regulowany wspornik
........................................................................................
..............................................................................
2 szt.
nazwa/typ/producent
1.
adapter do aktywnego monitora
1.
studyjnego na uchwycie do typu
adapter do montażu tego aktywnego
monitora na statywie kolumnowym,
2.
dodatkowy gwint 3/8" dla montażu 2.
na statywie mikrofonowym,
3.
regulacja pionowa w zakresie ± 20°.
3.
Para mikrofonów wielkomembranowych z uchwytami
elastycznymi
38
........................................................................................
..............................................................................
1 kpl.
nazwa/typ/producent
Parametry wymagane:
1.
przełączana charakterystyka
1.
str. 14
kierunkowości: dookólna /
kardioidalna / ósemkowa,
2.
niż: 20 Hz - 20 kHz,
2.
.......................................................
......................................................
3.
czułość: nie mniejsza niż 20/26/22 3.
mV/Pa,
impedancja nominalna nie większa 4.
.......................................................
.....................................................
4.
5.
niż: 220 Ω,
.......................................................
.......................................................
5.
ekwiwalentny poziom szumów
(CCIR) nie większy niż: 28/23/27
dB, maks SPL nie mniejszy niż: 115
dB (kardioidalnie, THD: 0.5%).
.......................................................
.......................................................
.......................................................
....................................................
Patchcord CAT.6A
........................................................................................
..............................................................................
39
nazwa/typ/producent
Parametry wymagane:
1.
20
szt.
długość 2 m
1.
Patchcord Światłowodowy SC - LC duplex, MM
........................................................................................
..............................................................................
40
nazwa/typ/producent
Parametry wymagane:
1.
2 szt.
Długość 1m
1.
Przewód patch FTP kategorii 6
........................................................................................
..............................................................................
41
20
szt.
nazwa/typ/producent
Parametry wymagane:
1.
długość 1m.
1.
Przewód patch światłowodowy LC-LC
........................................................................................
..............................................................................
42
nazwa/typ/producent
Parametry wymagane:
1.
12
szt.
długość 1m.
1.
Przewód XLR-XLR 3 pin, Typ I
........................................................................................
..............................................................................
43
4 kpl.
nazwa/typ/producent
Parametry wymagane:
1.
długość 10 m.
1.
2.
Złącza koloru czarnego, posrebrzane 2.
Przewód XLR-XLR 3 pin, Typ II
........................................................................................
..............................................................................
2 szt.
nazwa/typ/producent
1.
długość 2 m.
1.
2.
Złącza koloru czarnego, piny
posrebrzane lub pozłacane
2.
Przewód zasilający 230V/10A
........................................................................................
..............................................................................
8 szt.
nazwa/typ/producent
Parametry wymagane:
45 1.
długość nie mniej niż 3m,
1.
.....................................................
2.
żyły przewodu o przekroju
minimum 1,5mm2,
2.
......................................................
......................................................
3.
przewód zakończony wtykiem IEC 3.
C13 oraz blokowanym złączem
zasilającym powerCON 20A
......................................................
......................................................
......................................................
str. 15
Dibox pasywny pojedynczy
........................................................................................
..............................................................................
8 szt.
nazwa/typ/producent
Parametry wymagane:
1.
wbudowany transformator
separujący,
1.
2.
2.
niż zakres 15Hz - 30 Hz,
.....................................................
.......................................................
3.
3.
PAD -15dB,
4.
4.
funkcja MERGE,
5.
5.
wyjście THRU,
6.
7.
.......................................................
.......................................................
.......................................................
......................................................
46 6.
7.
8.
9.
przełącznik odłączenia masy,
odwracanie fazy.
Zniekształcenia harmoniczne
mniejsze niż 0,06%, liniowość +/0,2 dB, zniekształcenia fazowe dla
8.
20 kHz mniejsze 4,3 stopnia.
Impedancja wejściowa nie większa
niż: 150k Ω, impedancja wyjściowa
9.
nie większa niż: 160 Ω,
CMR nie większy niż 103dB @
60Hz,
.......................................................
.......................................................
.....................................................
.......................................................
......................................................
10. .......................................................
...................................................
10. maksymalny poziom wejściowy nie
mniejszy niż 20dBu.
Zewnętrzna nagrywarka Blu-ray na złączu USB 2.0.
........................................................................................
..............................................................................
1 szt.
nazwa/typ/producent
Parametry wymagane:
1.
Maksymalny rozmiar nośnika:
25GB,
1.
…...................................................
.......................................................
2.
prędkość odczytu: 24x;6x;8x,
2.
maks. prędkość zapisu BD-R Dual 3.
Layer 4x (27 MB/s),
47 3.
4.
pojemność bufora: 4 MB.
5.
Czas dostępu nie większy niż 360
ms dla BD, 190 ms dla DVD oraz
195 ms dla CD.
6.
Dołączone oprogramowanie do
obsługi nagrywarki.
4.
5.
…...................................................
.......................................................
6.
Kolumna aktywna
........................................................................................
..............................................................................
2 szt.
nazwa/typ/producent
Parametry wymagane:
1.
minimum 4 głośniki neodymowe
1.
o średnicy nie mniejszej niż 4" oraz
minimum 16 głośników
wysokotonowych o średnicy nie
mniejszej niż 1",
…...................................................
.......................................................
.......................................................
.......................................................
....................................................
2.
wbudowane wzmacniacze o mocy
nie mniejszej niż 400W,
2.
.....................................................
......................................................
3.
wbudowany procesor DSP,
3.
4.
pasmo przenoszenia nie węższe niż 4.
140 Hz-17 kHz, max SPL nie
mniejszy niż 97 dB,
.....................................................
......................................................
......................................................
5.
kąt propagacji nie większy niż 160 x 5.
40 st,
.....................................................
.......................................................
48
49
Skrzynia transportowa na okablowanie mobilne na
1 kpl.
str. 16
kołach
........................................................................................
..............................................................................
nazwa/typ/producent
Parametry wymagane:
1.
wewnętrzne przegrody tworzące 3
komory,
2.
aluminiowe profile na krawędziach,
3.
4.
1.
2.
chromowane narożniki kulowe oraz
3.
kątowniki,
4.
zamknięcia motylkowe i
wpuszczane uchwyty do
przenoszenia,
5.
wymiary zewnętrzne nie mniejsze
niż: 1220x765x625mm,
6.
......................................................
......................................................
7.
pokrywy mocowane na zapięciach
typu Butterfly,
7.
wykonanie: sklejka o grubości
minimum 6,5mm, laminowana
czarnym tworzywem sztucznym.
8.
8.
…………………………………
…………………………………
………………………………….
5.
4 kółka z gumowymi oponami w
tym dwa kółka z hamulcami,
6.
Splitter sygnału HDMI
........................................................................................
..............................................................................
1 szt.
nazwa/typ/producent
Parametry wymagane:
1.
rozdzielacz sygnał HDMI z jednego 1.
źródła na 2 odbiorniki.
2.
Obsługa rozdzielczości: 480i, 576i,
2.
480p, 576p, 720p, 1080i oraz
1080p.
3.
Standardowe gniazda HDMI - 1
wejściowe i 2 wyjściowe.
3.
Sygnał Video na wejściu: 0,5 -1,0V
p-p, sygnał DDC na wejściu: 5V p-p 4.
(TTL),
5.
zakres rozdzielczości dla jednego
połączenia: 1920x1200, 1080P,
5.
6.
obsługa standardu: HDMI 1.3 +
HDCP1.0/1.1/1.2,
6.
7.
7.
Praca w częstotliwości: do 225MHz, 8.
8.
sygnalizacja LED,
50 4.
9. spełnia/nie spełnia
zasilacz: DC 5V/2A (w komplecie). 10. ......................................................
......................................................
10. Maksymalna długość przewodu
......................................................
HDMI: 10 metrów dla specyfikacji
......................................................
28AWG; 15 metrów dla specyfikacji
9.
26AWG.
Szafka dyrygenta wraz z okablowaniem zgodnie
z dokumentacją techniczną
51
........................................................................................
..............................................................................
1 kpl.
nazwa/typ/producent
Śruba montażowa M6
........................................................................................
..............................................................................
5 kpl.
nazwa/typ/producent
1.
komplet 4 sztuk wraz
z podkładkami zabezpieczającymi
urządzenie przed porysowaniem
podczas dokręcania.
1.
str. 17
Etui do tabletu sterującego
........................................................................................
..............................................................................
1 szt.
nazwa/typ/producent
Parametry wymagane:
1.
zabezpieczenie tabletu przed
skutkami upadku.
1.
2.
funkcja podstawki po otworzeniu
zintegrowanej osłony na ekran
i złożeniu jej w trójkąt.
2.
3.
kolor szarym lub czarnym.
3.
4.
Blokowanie osłony na ekran w
pozycji zamkniętej i otwartej.
4.
53
Odtwarzacz/rejestrator sygnału audio w obudowie rack
1U
........................................................................................
..............................................................................
1 szt.
nazwa/typ/producent
Parametry wymagane:
1.
zapisywanie na nośnikach
półprzewodnikowych typu
CompactFlash oraz nośniki USB,
formaty danych audio: PCM (16/24-bity), MP3.
2.
Obsługa częstotliwości
próbkowania: PCM:
44.1/48/88.2/96 kHz, MP3: 44,1/48
kHz.
3.
54
4.
1.
2.
Symetryczne wejście i wyjście XLR 3.
mic/line z przełączalną czułością 20
dB PAD,
4.
zasilanie phantomowe z kontrolą
włączenia poprzez diodę LED
umieszczoną na ścianie przedniej,
5.
6.
7.
8.
5.
złącza symetryczne
wejściowe/wyjściowe, cyfrowe
wejście/wyjście SPDIF
(współosiowe oraz optyczne),
6.
złącze RJ-45 Ethernet (100 Mbit/s)
pozwalające na transfer plików,
7.
złącze RS-232 do kontroli pracy
urządzenia.
8.
Gniazdo słuchawkowe z regulacją
poziomu na ścianie przedniej.
9.
Wbudowana pamięć do
9.
buforowania nagrywanego sygnału
(minimum 15 sekund dla
częstotliwości próbkowania 44.1
kHz).
....................................................
.......................................................
.......................................................
.......................................................
.......................................................
Router ethernetowy
........................................................................................
..............................................................................
1 szt.
nazwa/typ/producent
Parametry wymagane:
1.
55 2.
minimum 6 portów Gigabit Ethernet 1.
oraz 2 porty Gigabit RJ45/SFP
COMBO.
2.
Procesor nie mniejszy niż DualCore 1 GHz, MIPS64,
.....................................................
.....................................................
3.
pamięć minimum 2 GB RAM,
pamięć FLASH minimum 4 GB,
3.
....................................................
.......................................................
4.
wydajność (layer 3): 2,400,000 pps 4.
(pakiety 64 bajty).
5.
Wielkość 1U
.....................................................
......................................................
5.
str. 18
Bezprzewodowy punkt dostępowy obsługujący łączność
Wi-Fi 802.11a/b/g/n/ac
........................................................................................
..............................................................................
1 szt.
nazwa/typ/producent
Parametry wymagane:
1.
Minimum dwa porty Ethernet
10/100/1000
1.
2.
Obsługa standardów IEEE 802.11n, 2.
802.11g, 802.11b, 802.3af, 802.3u,
802.1X (security authentication),
802.1Q (VLAN), 802.1D (Spanning
Tree), 802.11i (WPA2 security),
802.11e (wireless QoS), IPv4 (RFC
791), IPv6 (RFC 2460)
3.
przepustowość nie mniejszą niż
1300Mbps w paśmie 5GHz.
3.
....................................................
.......................................................
4.
W paśmie 2.4GHz przepustowość
nie mniejsza niż 450Mbps,
4.
.....................................................
.....................................................
5.
Zintegrowana antena 3x3 MIMO.
5.
6.
Możliwość jednoczesnej pracy
w obu pasmach (2.4 i 5GHz).
6.
7.
.....................................................
.....................................................
.....................................................
8.
56
7.
Obsługa nie mniej jak 30
jednocześnie podłączonych
urządzeń.
8.
System operacyjny Linux
…...................................................
.......................................................
Jednokanałowy separator sygnałowy
........................................................................................
..............................................................................
4 szt.
nazwa/typ/producent
Parametry wymagane:
1.
57
Separator sygnałowy oparty na
trafie 1:1.
1.
2.
2.
Wejścia XLR 3 pin, 1/4 jack TRS,
wyjście: XLR 3 pin, jack TRS.
3.
4.
Maksymalny sygnał wejściowy nie 3.
niższy niż +19 dB,
4.
przełącznik masy.
5.
Obudowa stalowa, kolor czarny
5.
....................................................
.......................................................
Podwójny separator sygnałowy
........................................................................................
..............................................................................
1 szt.
nazwa/typ/producent
Parametry wymagane:
1.
Separator sygnałowy oparty na
trafie 1:1.
2.
Wejścia XLR 3 pin, 1/4 jack TRS, 2
wyjścia: XLR 3 pin, jack TRS.
3.
Maksymalny sygnał wejściowy nie
niższy niż +19 dB,
4.
przełącznik masy dla każdego
z kanałów, odwracanie fazy
58
1.
2.
3.
....................................................
.......................................................
4.
Statyw do kolumn głośnikowych
........................................................................................
..............................................................................
6 szt.
nazwa/typ/producent
Parametry wymagane:
59 1.
2.
Bezstopniowa regulacja wysokości 1.
z blokadą,
wysokość min: 120cm, max:
200cm, nóżki o długości nie
mniejszej niż 80cm zakończone
nasadką gumową.
2.
.....................................................
.....................................................
.....................................................
3.
....................................................
str. 19
3.
Waga nie więcej niż 7 kg,
dopuszczalne obciążenie: 60kg.
4.
Wykonanie: rury cienkościenne
stalowe precyzyjne, lakier
proszkowy czarny półmatowy,
wszystkie elementy konstrukcyjne
wykonane metodą wtrysku
ciśnieniowego,
5.
pokrętła plastikowe wykonane
z wysokoudarowego poliamidu
.......................................................
4.
5.
Dedykowany panel sterujący do matrycy cyfrowej audio
DSP
........................................................................................
..............................................................................
1 szt.
nazwa/typ/producent
1.
Cztery programowalne enkodery
obrotowe,
2.
cztery programowalne przyciski,
3.
dedykowany do sterowania matrycą
z pozycji 36
1.
2.
3.
Matryca cyfrowa audio DSP
........................................................................................
..............................................................................
1 szt.
nazwa/typ/producent
Parametry wymagane:
1.
obsługa maksymalnie 30 wejść / 16 1.
wyjść, 8 wejść
mikrofonowo/liniowych, 8 wyjść
analogowych,
…...................................................
.......................................................
.......................................................
...................................................
2.
wbudowany port komunikacji
formatu sieciowego IP,
implementującego warstwę 3
modelu OSI,
2.
3.
16 kanałowe złącze cyfrowe
umożliwiające podłączenie
dodatkowych urządzeń audio,
3.
4.
slot na karty rozszerzeń, slot na
karty SD umożliwiający
bezpośrednie odtwarzanie plików
muzycznych.
4.
5.
Próbkowanie: 44,1/48 kHz,
5.
6.
zasilanie Phantom: 48 V,
6.
7.
zniekształcenia < 0,05%,
7.
.....................................................
8.
niż: 20Hz to 20kHz, +0.5dB.
8.
.....................................................
61
Stagebox cyfrowy pracujący w protokole formatu
sieciowego IP
........................................................................................
..............................................................................
1 szt.
nazwa/typ/producent
Parametry wymagane:
1.
62
2.
3.
4.
5.
implementujący warstwę 3 modelu 1.
OSI.
2.
Wielkość 5U,
3.
minimum 32 wejść oraz 16 wyjść
analogowych, 8 wyjść w formacie
AES/EBU.
4.
Częstotliwość próbkowania
wewnętrzna: 44.1kHz, 48kHz,
88.2kHz, 96kHz,
Latencja nie większa niż 3ms dla
wejść i wyjść analogowych, przy
protokole formatu sieciowego IP
implementującego warstwę 3
5.
....................................................
.....................................................
.......................................................
str. 20
modelu OSI poniżej 0.25ms,
Fs=48kHz.
6.
7.
Pasmo przenoszenia nie mniejsze 6.
niż : 22Hz-19kHz +0.5, -1.5dB , dla
+4dBu przy 1kHz,
zakres dynamiki nie mniejszy niż 7.
107dB typowe.
8.
Przesłuchy między kanałowe nie
większe niż: -102dB, dla wejść i
wyjść, gain = Min.
8.
.......................................................
.......................................................
.......................................................
.......................................................
.....................................................
…………………………………
…………………………………
………………………………
Zestaw dodatkowych przewodów do połączenia
cyfrowej matrycy audio DSP stageboxów cyfrowych
i switchy ethernetowych w szafie rack. W zestawie
znajdują się również pozostałe przewody, wymagane do
uruchomienia zabudowywanych w Sali Prób Orkiestry
63
urządzeń (ujętych w niniejszej specyfikacji) a nie
wymienione w innych pozycjach zestawienia.
1 kpl.
........................................................................................
..............................................................................
nazwa/typ/producent
Zestaw okablowania do podwieszania mikrofonów na
linkach stalowych
........................................................................................
..............................................................................
1 kpl.
nazwa/typ/producent
Parametry wymagane:
1.
Zestaw okablowania do
podwieszania mikrofonów na
linkach stalowych rozmieszonych
w pomieszczeniu zgodnie z
dokumentacją rysunkową.
1.
2.
symetryczny przewód mikrofonowy,
2.
elementy mocujące przewód do
linki stalowej z możliwością
samodzielnego odpięcia i zapięcia.
3.
Przewody obustronnie zakończone
złączami XLR 3 pin (czarna matowa
obudowa, piny złocone).
Okablowanie należy ułożyć na
linkach i zwiesić na nich mikrofony
pojemnościowe o podwójnej
membranie i charakterystyce
kardioidalnej i dookólnej zgodnie z
wytycznymi Zamawiającego.
64
3.
4.
4.
zestaw dla 8 mikrofonów z
możliwością zastosowania krótkich
przewodów przedłużających,
umożliwiających czasowe obniżenie
zawieszonego mikrofonu.
Razem wartość całkowita netto:
Podatek VAT:
Razem brutto:
Kwotę – „Razem brutto" należy przenieść do pkt 1 formularza oferty (załącznik nr 2 do SIWZ).
________________ dn. _______________
_______________________________________________
czytelny podpis Wykonawcy lub upełnomocnionego
przedstawiciela (przedstawicieli) Wykonawcy
str. 21

Załacznik nr 1a do SIWZ

Transkrypt

Podobne dokumenty

ogłoszenie

tatata.pl Zestaw instrumentów muzycznych duży Confetti Janod

W odpowiedzi na zapytanie ofertowe nr JRP

Klatka- skrzynka pocztowa na 1 szt

Zalacznik nr 2 Szczegolowy opis przedmiotu zamowienia

www.pansamochodzik.com.pl

1 Załącznik nr 2 do siwz ......................................................

Poduszka ARTEX

Produkt niedostępny
