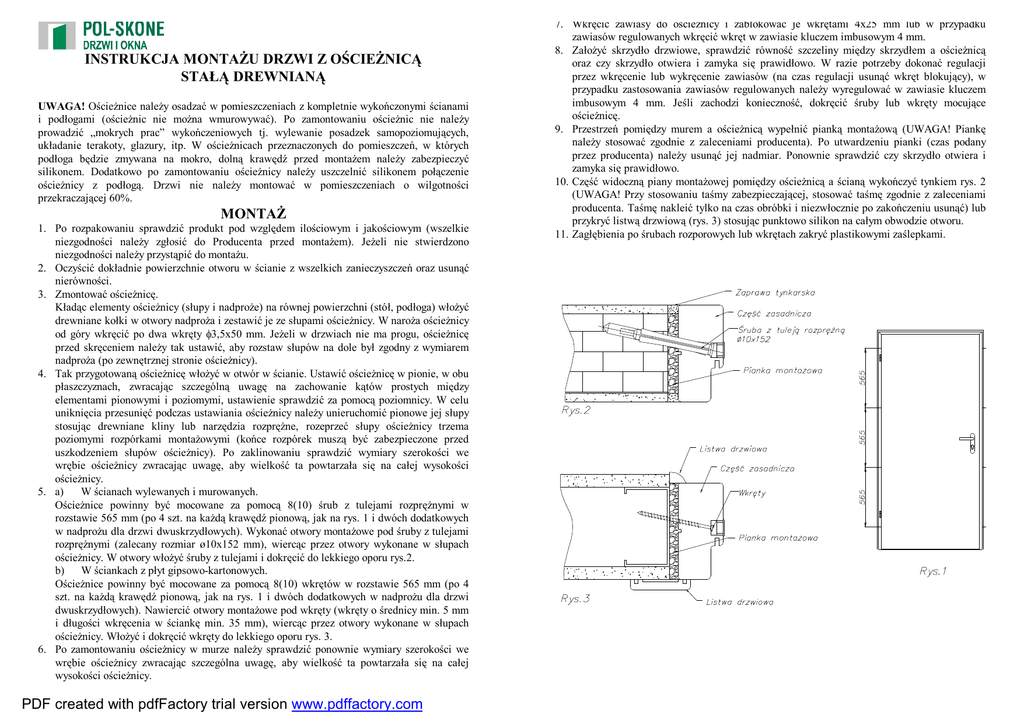

INSTRUKCJA MONTAŻU DRZWI Z OŚCIEŻNICĄ
STAŁĄ DREWNIANĄ
UWAGA! Ościeżnice należy osadzać w pomieszczeniach z kompletnie wykończonymi ścianami
i podłogami (ościeżnic nie można wmurowywać). Po zamontowaniu ościeżnic nie należy
prowadzić „mokrych prac” wykończeniowych tj. wylewanie posadzek samopoziomujących,
układanie terakoty, glazury, itp. W ościeżnicach przeznaczonych do pomieszczeń, w których
podłoga będzie zmywana na mokro, dolną krawędź przed montażem należy zabezpieczyć
silikonem. Dodatkowo po zamontowaniu ościeżnicy należy uszczelnić silikonem połączenie
ościeżnicy z podłogą. Drzwi nie należy montować w pomieszczeniach o wilgotności
przekraczającej 60%.
MONTAŻ
1. Po rozpakowaniu sprawdzić produkt pod względem ilościowym i jakościowym (wszelkie
niezgodności należy zgłosić do Producenta przed montażem). Jeżeli nie stwierdzono
niezgodności należy przystąpić do montażu.
2. Oczyścić dokładnie powierzchnie otworu w ścianie z wszelkich zanieczyszczeń oraz usunąć
nierówności.
3. Zmontować ościeżnicę.
Kładąc elementy ościeżnicy (słupy i nadproże) na równej powierzchni (stół, podłoga) włożyć
drewniane kołki w otwory nadproża i zestawić je ze słupami ościeżnicy. W naroża ościeżnicy
od góry wkręcić po dwa wkręty φ3,5x50 mm. Jeżeli w drzwiach nie ma progu, ościeżnicę
przed skręceniem należy tak ustawić, aby rozstaw słupów na dole był zgodny z wymiarem
nadproża (po zewnętrznej stronie ościeżnicy).
4. Tak przygotowaną ościeżnicę włożyć w otwór w ścianie. Ustawić ościeżnicę w pionie, w obu
płaszczyznach, zwracając szczególną uwagę na zachowanie kątów prostych między
elementami pionowymi i poziomymi, ustawienie sprawdzić za pomocą poziomnicy. W celu
uniknięcia przesunięć podczas ustawiania ościeżnicy należy unieruchomić pionowe jej słupy
stosując drewniane kliny lub narzędzia rozprężne, rozeprzeć słupy ościeżnicy trzema
poziomymi rozpórkami montażowymi (końce rozpórek muszą być zabezpieczone przed
uszkodzeniem słupów ościeżnicy). Po zaklinowaniu sprawdzić wymiary szerokości we
wrębie ościeżnicy zwracając uwagę, aby wielkość ta powtarzała się na całej wysokości
ościeżnicy.
5. a)
W ścianach wylewanych i murowanych.
Ościeżnice powinny być mocowane za pomocą 8(10) śrub z tulejami rozprężnymi w
rozstawie 565 mm (po 4 szt. na każdą krawędź pionową, jak na rys. 1 i dwóch dodatkowych
w nadprożu dla drzwi dwuskrzydłowych). Wykonać otwory montażowe pod śruby z tulejami
rozprężnymi (zalecany rozmiar ø10x152 mm), wiercąc przez otwory wykonane w słupach
ościeżnicy. W otwory włożyć śruby z tulejami i dokręcić do lekkiego oporu rys.2.
b)
W ściankach z płyt gipsowo-kartonowych.
Ościeżnice powinny być mocowane za pomocą 8(10) wkrętów w rozstawie 565 mm (po 4
szt. na każdą krawędź pionową, jak na rys. 1 i dwóch dodatkowych w nadprożu dla drzwi
dwuskrzydłowych). Nawiercić otwory montażowe pod wkręty (wkręty o średnicy min. 5 mm
i długości wkręcenia w ściankę min. 35 mm), wiercąc przez otwory wykonane w słupach
ościeżnicy. Włożyć i dokręcić wkręty do lekkiego oporu rys. 3.
6. Po zamontowaniu ościeżnicy w murze należy sprawdzić ponownie wymiary szerokości we
wrębie ościeżnicy zwracając szczególna uwagę, aby wielkość ta powtarzała się na całej
wysokości ościeżnicy.
PDF created with pdfFactory trial version www.pdffactory.com
7. Wkręcić zawiasy do ościeżnicy i zablokować je wkrętami 4x25 mm lub w przypadku
zawiasów regulowanych wkręcić wkręt w zawiasie kluczem imbusowym 4 mm.
8. Założyć skrzydło drzwiowe, sprawdzić równość szczeliny między skrzydłem a ościeżnicą
oraz czy skrzydło otwiera i zamyka się prawidłowo. W razie potrzeby dokonać regulacji
przez wkręcenie lub wykręcenie zawiasów (na czas regulacji usunąć wkręt blokujący), w
przypadku zastosowania zawiasów regulowanych należy wyregulować w zawiasie kluczem
imbusowym 4 mm. Jeśli zachodzi konieczność, dokręcić śruby lub wkręty mocujące
ościeżnicę.
9. Przestrzeń pomiędzy murem a ościeżnicą wypełnić pianką montażową (UWAGA! Piankę
należy stosować zgodnie z zaleceniami producenta). Po utwardzeniu pianki (czas podany
przez producenta) należy usunąć jej nadmiar. Ponownie sprawdzić czy skrzydło otwiera i
zamyka się prawidłowo.
10. Część widoczną piany montażowej pomiędzy ościeżnicą a ścianą wykończyć tynkiem rys. 2
(UWAGA! Przy stosowaniu taśmy zabezpieczającej, stosować taśmę zgodnie z zaleceniami
producenta. Taśmę nakleić tylko na czas obróbki i niezwłocznie po zakończeniu usunąć) lub
przykryć listwą drzwiową (rys. 3) stosując punktowo silikon na całym obwodzie otworu.
11. Zagłębienia po śrubach rozporowych lub wkrętach zakryć plastikowymi zaślepkami.
