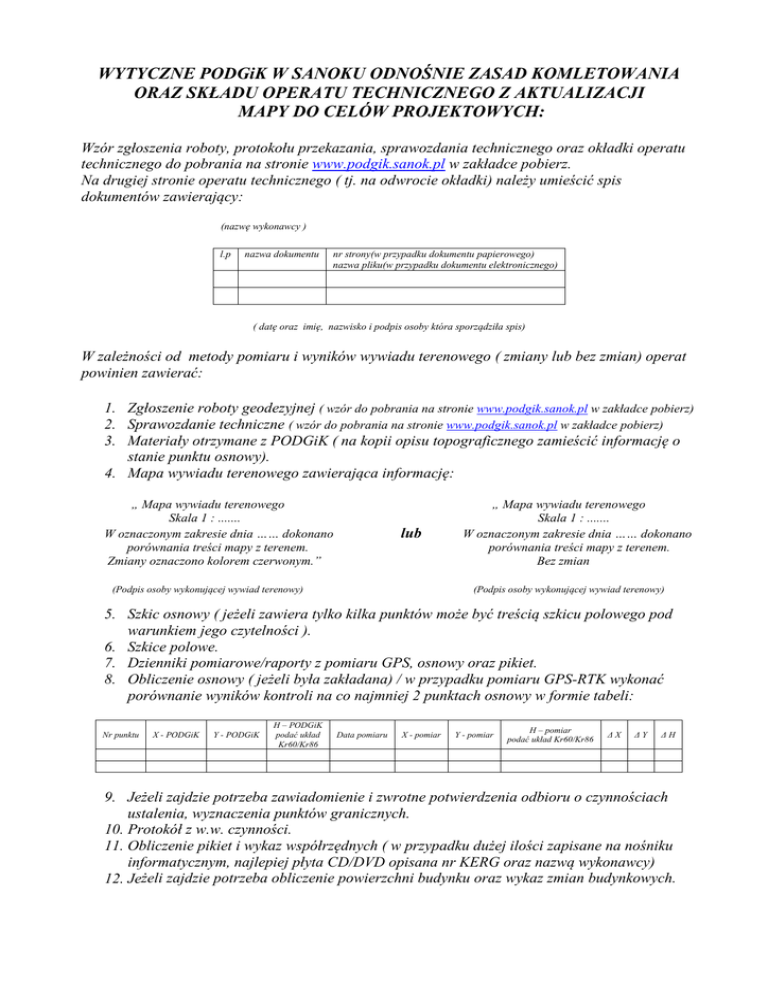

WYTYCZNE PODGiK W SANOKU ODNOŚNIE

WYTYCZNE PODGiK W SANOKU ODNOŚNIE ZASAD KOMLETOWANIA
ORAZ SKŁADU OPERATU TECHNICZNEGO Z AKTUALIZACJI
MAPY DO CELÓW PROJEKTOWYCH:
Wzór zgłoszenia roboty, protokołu przekazania, sprawozdania technicznego oraz okładki operatu
technicznego do pobrania na stronie www.podgik.sanok.pl w zakładce pobierz.
Na drugiej stronie operatu technicznego ( tj. na odwrocie okładki) należy umieścić spis
dokumentów zawierający:
(nazwę wykonawcy )
l.p
nazwa dokumentu
nr strony(w przypadku dokumentu papierowego)
nazwa pliku(w przypadku dokumentu elektronicznego)
( datę oraz imię, nazwisko i podpis osoby która sporządziła spis)
W zależności od metody pomiaru i wyników wywiadu terenowego ( zmiany lub bez zmian) operat
powinien zawierać:
1. Zgłoszenie roboty geodezyjnej ( wzór do pobrania na stronie www.podgik.sanok.pl w zakładce pobierz)
2. Sprawozdanie techniczne ( wzór do pobrania na stronie www.podgik.sanok.pl w zakładce pobierz)
3. Materiały otrzymane z PODGiK ( na kopii opisu topograficznego zamieścić informację o
stanie punktu osnowy).
4. Mapa wywiadu terenowego zawierająca informację:
„ Mapa wywiadu terenowego
Skala 1 : .......
W oznaczonym zakresie dnia …… dokonano
porównania treści mapy z terenem.
Zmiany oznaczono kolorem czerwonym.”
lub
(Podpis osoby wykonującej wywiad terenowy)
„ Mapa wywiadu terenowego
Skala 1 : .......
W oznaczonym zakresie dnia …… dokonano
porównania treści mapy z terenem.
Bez zmian
(Podpis osoby wykonującej wywiad terenowy)
5. Szkic osnowy ( jeżeli zawiera tylko kilka punktów może być treścią szkicu polowego pod
warunkiem jego czytelności ).
6. Szkice polowe.
7. Dzienniki pomiarowe/raporty z pomiaru GPS, osnowy oraz pikiet.
8. Obliczenie osnowy ( jeżeli była zakładana) / w przypadku pomiaru GPS-RTK wykonać
porównanie wyników kontroli na co najmniej 2 punktach osnowy w formie tabeli:
Nr punktu
X - PODGiK
Y - PODGiK
H – PODGiK
podać układ
Kr60/Kr86
Data pomiaru
X - pomiar
Y - pomiar
H – pomiar
podać układ Kr60/Kr86
∆X
∆Y
∆H
9. Jeżeli zajdzie potrzeba zawiadomienie i zwrotne potwierdzenia odbioru o czynnościach
ustalenia, wyznaczenia punktów granicznych.
10. Protokół z w.w. czynności.
11. Obliczenie pikiet i wykaz współrzędnych ( w przypadku dużej ilości zapisane na nośniku
informatycznym, najlepiej płyta CD/DVD opisana nr KERG oraz nazwą wykonawcy)
12. Jeżeli zajdzie potrzeba obliczenie powierzchni budynku oraz wykaz zmian budynkowych.
13. Kopia mapy do celów projektowych oraz w przypadku wykonywania (kartowania) mapy
przez wykonawcę pliki zapisane na nośniku informatycznym „do modyfikacji”
wygenerowane przez PODGiK oraz „zmodyfikowane” wygenerowane z roboczej bazy
danych przez wykonawcę w formacie .kcd. Pliki nazwać odpowiednio: „NrKerg_do
modyfikacji.kcd” oraz „NrKerg_zmodyfikowany.kcd”. Nośnik informatyczny najlepiej płytę
CD/DVD opisać nr KERG oraz nazwą wykonawcy.
Treść opisu mapy do celów projektowych powinien zawierać:
•
•
•
•
•
•
•
•
•
•
•
tytuł mapy: „Mapa do celów projektowych”
skala mapy,
identyfikator i nazwa jednostki ewidencyjnej,
identyfikator i nazwa obrębu ewidencyjnego,
nazwa układu współrzędnych prostokątnych płaskich oraz układu wysokości,
oznaczenie obszaru aktualizacji: „Mapa aktualna w oznaczonym zakresie wg. stanu na dzień
…………”,
informację o służebnościach gruntowych: /brak/oznaczono kolorem brązowym/nie badano/
ewentualnie informację: „kontur użytku gruntowego oznaczony symbolem … nie jest ujawniony w
EGBiL”,
data opracowania mapy,
imię i nazwisko lub nazwa podmiotu, który wykonał mapę, oraz podpis osoby reprezentującej ten
podmiot,
imię i nazwisko, numer świadectwa nadania uprawnień geodety, który sporządził mapę oraz jego
podpis,
14. W uzgodnieniu z PODGiK ewentualnie inne dokumenty lub ich uwierzytelnione kopie
pozyskane i wykorzystane przez wykonawcę podczas wykonywanej roboty.
W przypadku wystąpienia zmian danych ewidencyjnych należy skompletować składkę dla EGBiL
zawierającą dokumenty wymienione pod nr: 2, 12 oraz o ile jest to możliwe dołączyć zgłoszenie
zmian danych ewidencyjnych podpisane przez właściciela / władającego działką.
Uwaga! Wszystkie dokumenty stanowiące treść operatu technicznego powinny zawierać datę
i podpis osoby sporządzającej.
W celu ujednolicenia operatów technicznych proszę o zachowanie powyższej kolejności podczas
kompletowania dokumentacji oraz używania następujących wzorów: okładki, zgłoszenia roboty,
sprawozdania technicznego i protokołu przekazania, zamieszczonych na stronie: www.podgik.sanok.pl
do pobrania w zakładce pobierz.
