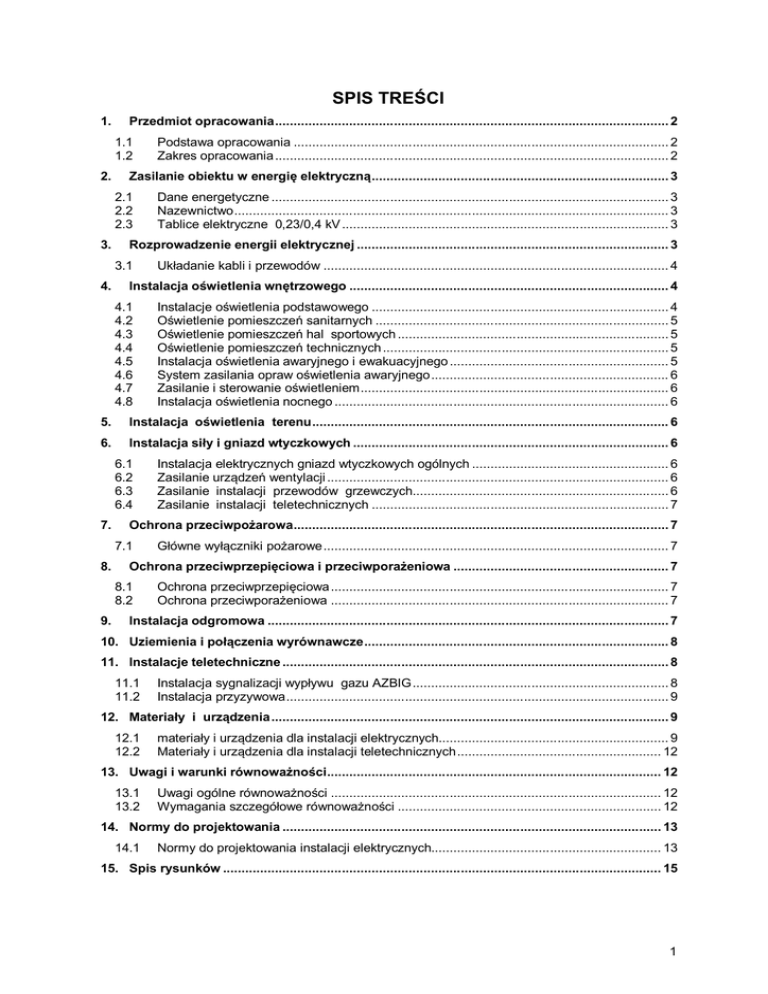

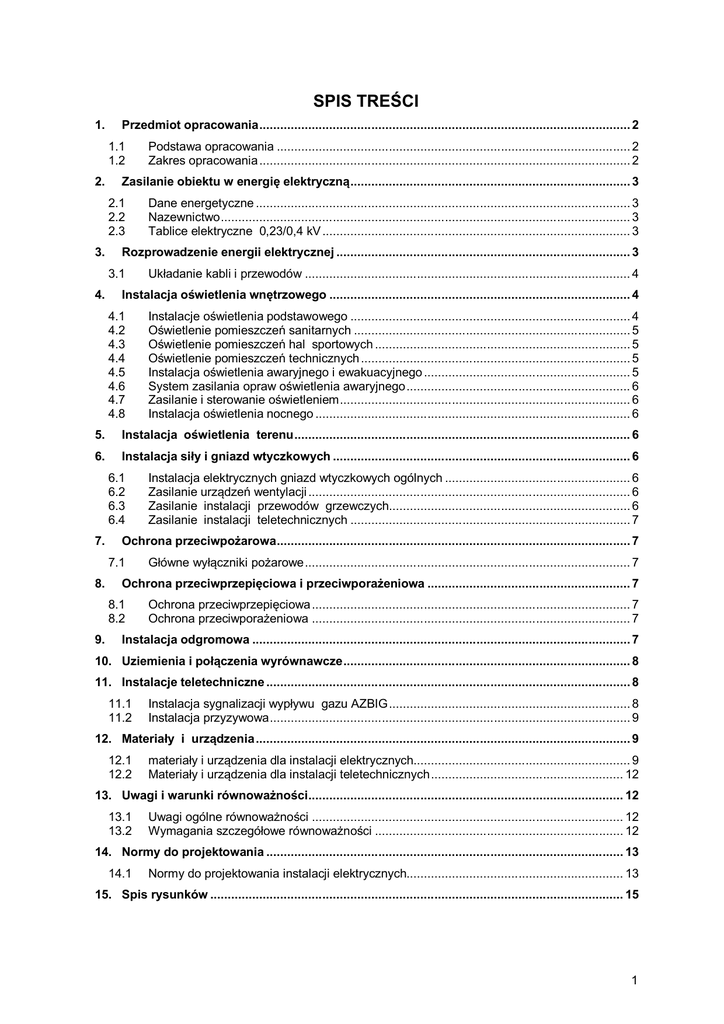

SPIS TREŚCI
1.
Przedmiot opracowania .......................................................................................................... 2
1.1
1.2
2.
Zasilanie obiektu w energię elektryczną ................................................................................ 3
2.1
2.2
2.3
3.
Dane energetyczne ........................................................................................................... 3
Nazewnictwo ..................................................................................................................... 3
Tablice elektryczne 0,23/0,4 kV ........................................................................................ 3
Rozprowadzenie energii elektrycznej .................................................................................... 3
3.1
4.
Podstawa opracowania ..................................................................................................... 2
Zakres opracowania .......................................................................................................... 2
Układanie kabli i przewodów ............................................................................................. 4
Instalacja oświetlenia wnętrzowego ...................................................................................... 4
4.1
4.2
4.3
4.4
4.5
4.6
4.7
4.8
Instalacje oświetlenia podstawowego ................................................................................ 4
Oświetlenie pomieszczeń sanitarnych ............................................................................... 5
Oświetlenie pomieszczeń hal sportowych ......................................................................... 5
Oświetlenie pomieszczeń technicznych ............................................................................. 5
Instalacja oświetlenia awaryjnego i ewakuacyjnego ........................................................... 5
System zasilania opraw oświetlenia awaryjnego ................................................................ 6
Zasilanie i sterowanie oświetleniem ................................................................................... 6
Instalacja oświetlenia nocnego .......................................................................................... 6
5.
Instalacja oświetlenia terenu ................................................................................................ 6
6.
Instalacja siły i gniazd wtyczkowych ..................................................................................... 6
6.1
6.2
6.3
6.4
7.
Ochrona przeciwpożarowa ..................................................................................................... 7
7.1
8.
Główne wyłączniki pożarowe ............................................................................................. 7
Ochrona przeciwprzepięciowa i przeciwporażeniowa .......................................................... 7
8.1
8.2
9.
Instalacja elektrycznych gniazd wtyczkowych ogólnych ..................................................... 6
Zasilanie urządzeń wentylacji ............................................................................................ 6
Zasilanie instalacji przewodów grzewczych..................................................................... 6
Zasilanie instalacji teletechnicznych ................................................................................ 7
Ochrona przeciwprzepięciowa ........................................................................................... 7
Ochrona przeciwporażeniowa ........................................................................................... 7
Instalacja odgromowa ............................................................................................................ 7
10. Uziemienia i połączenia wyrównawcze .................................................................................. 8
11. Instalacje teletechniczne ........................................................................................................ 8
11.1
11.2
Instalacja sygnalizacji wypływu gazu AZBIG ..................................................................... 8
Instalacja przyzywowa ....................................................................................................... 9
12. Materiały i urządzenia ........................................................................................................... 9
12.1
12.2
materiały i urządzenia dla instalacji elektrycznych.............................................................. 9
Materiały i urządzenia dla instalacji teletechnicznych ....................................................... 12
13. Uwagi i warunki równoważności .......................................................................................... 12
13.1
13.2
Uwagi ogólne równoważności ......................................................................................... 12
Wymagania szczegółowe równoważności ....................................................................... 12
14. Normy do projektowania ...................................................................................................... 13
14.1
Normy do projektowania instalacji elektrycznych.............................................................. 13
15. Spis rysunków ...................................................................................................................... 15
1
1.
Przedmiot opracowania
Przedmiotem opracowania jest projekt wykonawczy instalacji elektrycznych i teletechnicznych
wewnętrznych dla planowanej inwestycji pod nazwą:
"Zmiana lokalizacji budowy dwóch boisk uniwersalnych, zadaszonych halami sportowymi typu
namiotowego na terenie Wojskowej Akademii Technicznej w Warszawie",
Warszawa ul.
Kartezjusza 1, działka 322.
1.1 Podstawa opracowania
Podstawę niniejszego opracowania stanowią:
- Umowa ze Zleceniodawcą,
- Plan sytuacyjny,
- Podkłady architektoniczne,
- Uzgodnienia z Inwestorem,
- Wytyczne i uzgodnienie branżowe,
- Warunki przyłączenia uzgodnione z Inwestorem,
- Aktualne normy i przepisy prawne.
1.2 Zakres opracowania
Niniejszy projekt obejmuje instalacje elektryczne:
Struktura zasilania Inwestycji:
- napięcie podstawowe 0,23 / 0,4 kV,
- tablica elektryczna TEO-1,
- tablica elektryczna TEO-2,
- tablica elektryczna TE-CO.
Planowane tablice składać się będą:
- sekcji ogólnej oświetleniowej,
- sekcji ogólnej siłowej.
Instalacja oświetlenia:
- instalacja oświetlenia terenu,
- instalacje oświetlenia ogólnego podstawowego,
- instalacje oświetlenia ogólnego awaryjnego,
- instalacje oświetlenia ewakuacyjnego,
- instalacje oświetlenia kierunkowego.
Instalacja siły:
- instalacje gniazd wtyczkowych ogólnych,
- instalacje siły podstawowej,
- instalacje zasilania urządzeń wentylacyjnych.
Uziemienia i ochrona przeciwporażeniowa:
- instalacje ochrony przeciwporażeniowej,
- instalacje uziemienia,
- instalacje połączeń wyrównawczych głównych i miejscowych,
- instalacje ochrony przeciwprzepięciowej,
- instalacja ochrony odgromowej.
2
2.
Zasilanie obiektu w energię elektryczną
2.1 Dane energetyczne
Budynek zasilany będzie ziemną linią kablową nN. Linia WLZ wyprowadzona zostanie z
eksploatowanej, terenowej rozdzielni elektrycznej "Pod lasem" i doprowadzoną do tablicy elektrycznej
planowanego budynku rowem kablowym.
2.2 Nazewnictwo
Przyjęto następujące nazewnictwo rodzajów zasilania:
 podstawowe,
- energetyczny kabel zasilający nN.
Przyjęto następujące nazewnictwo rozdzielnic, tablic i urządzeń elektrycznych:




TEO-1, TEO-2
TEOO
TEOS
TE-CO
- tablica elektryczna bezpiecznikowa,
- sekcja ogólna tablicy elektrycznej dla obwodów oświetleniowych,
- sekcja ogólna tablicy elektrycznej dla obwodów gniazd i siłowych,
- tablica elektryczna kotłowni.
2.3 Tablice elektryczne 0,23/0,4 kV
Budynek wyposażony zostanie w tablice elektryczne, bezpiecznikowe:
TEO-1 jako tablica główna, zasilająca pozostałe tablice oraz instalację oświetleniową budynku,
gniazda wtyczkowe i odbiory siłowe.
TEO-2 jako tablica, z której zasilane będą instalacja oświetleniowa boisk sportowych, gniazda
wtyczkowe do wykorzystania w imprezach okazjonalnych, odbiory siłowe. W jej wyposażeniu
planowane są specjalistyczne łączniki oświetlenia hal sportowych.
TE-CO jako tablica, z której zasilane będą instalacja oświetleniowa i urządzenia techniczne
kotłowni gazowej.
Tablice będą wyposażone w:
 wyłączniki główne,
 ochronniki przepięciowe,
 lampki kontroli obecności napięcia,
 wyłączniki nadmiarowo prądowe,
 wyłączniki różnicowo prądowe,
 transformator napięcia bezpiecznego, serwisowego dla kotłowni,
 łączniki włączania oświetlenia hal,
 szyny wyrównania potencjałów (listwa PE).
Tablice będą miały 20% rezerwy miejsca na ewentualną rozbudowę.
Stopień ochrony tablic IP-30. Schematy tablic pokazano na rys. nr 9, 10, 11.
3.
Rozprowadzenie energii elektrycznej
Do rozprowadzenia energii elektrycznej wewnątrz budynku i hal planuje się budowę tras
kablowych w przestrzeni międzystropowej oraz po konstrukcjach stalowych. Trasami tymi
3
poprowadzone zostaną linie WLZ oraz odpływy dla poszczególnych obwodów oświetleniowych,
gniazd wtyczkowych i odbiorów siłowych.
3.1 Układanie kabli i przewodów
Instalacje elektryczne wykonane będą jako:
- natynkowe – w korytkach i uchwytach, w przestrzeni międzystropowej korytarza oraz częściowo
w pomieszczeniach ogólno bytowych oraz w pomieszczeniach technicznych budynku,
- wtynkowe – przy podejściach przewodów do opraw i innych odbiorników na stropach i ścianach,
- podtynkowe – w rurkach RVKL i RVS poniżej sufitów podwieszonych oraz w pozostałych
przypadkach nie wymienionych w powyższych punktach.
Na rys. nr 5 pokazano przykładowe prowadzenie tras kablowych.
Instalacje oświetlenia i siły wyprowadzone z tablic, a układane w korytkach wzdłuż korytarzy
należy wykonać przewodami wielożyłowymi o przekrojach zgodnych ze schematami tablic
rozdzielczych, których schematy opracowane zostaną w projekcie wykonawczym.
Instalacje od puszek rozgałęźnych zlokalizowanych na korytarzach, poza pomieszczeniami
docelowymi, należy w zależności od możliwości lokalnych, wykonać przewodami jednożyłowymi
wciąganymi do rurek ochronnych układanych w ścianach pod tynkiem lub w przestrzeniach ścian
gipsowo-kartonowych.
Obwody 1-fazowe siły należy wykonać jako 3-żyłowe (L,N,PE), a 3-fazowe jako 5-żyłowe
(L1,L2,L3,N,PE). Ilość żył na poszczególnych fragmentach obwodów oświetleniowych przyjąć w takiej
ilości, aby zapewnić prawidłowe działanie instalacji oraz zapewnić symetryczny rozdział obciążenia
między poszczególne fazy.
Obwody bezpieczeństwa należy wykonać stosując wyłącznie przewody odporne na działanie
płomienia.
4.
Instalacja oświetlenia wnętrzowego
4.1 Instalacje oświetlenia podstawowego
Instalacja oświetlenia wnętrzowego zasilana będzie z tablic elektrycznych, sekcja TEOO.
Oświetlenie podstawowe, zaprojektowano tak, aby poziom natężenia oświetlenia spełniał
wymagania norm dotyczących oświetlenia pomieszczeń socjalno - bytowych, technicznych i
magazynowych.
Oświetlenie podstawowe hal sportowych obliczone zostało na bazie symulacji warunków
potrzebnych do rozgrywek piłki siatkowej oraz tenisa ziemnego.
Podstawowym rodzajem oświetlenia zastosowanym dla budynku i hal sportowych będzie
oświetlenie wykonane w technologii LED.
Projektuje się równomierność natężenia oświetlenia na poziomie płaszczyzny roboczej nie
mniejszym niż 0,5 oraz wyposażenie opraw w źródła światła typu LED, w celu minimalizacji efektu
stroboskopowego oraz oszczędności zużycia energii.
W pomieszczeniach, w których zaprojektowano sufity podwieszone zainstalowane będą głównie
oprawy do wbudowania w takie sufity.
W oprawach instalowanych w pomieszczeniach socjalno-bytowych oraz na ciągach
komunikacyjnych, należy stosowano źródła światła o ciepłej barwie światła (temperatura barwowa
3000oK), natomiast w pomieszczeniach hal sportowych, w których wymagane jest bardziej wierne
oddawanie barw – źródła światła o wyższej temperaturze barwowej (temperatura barwowa 4000oK)
oraz wysokim współczynniku oddawania barw (Ra>90).
Do oświetlenia drzwi wejściowych głównych do budynku i do hal sportowych wykorzystano
dwufunkcyjną oprawę awaryjną. Rozmieszczenie opraw oświetleniowych pokazano na rys. nr 2, 3, 4.
4
4.2 Oświetlenie pomieszczeń sanitarnych
W pomieszczeniach sanitarnych ogólnodostępnych należy stosować oprawy przystosowane do
wbudowania w sufity podwieszane. Należy stosować oprawy typu „downlight”, z kloszem
opalizowanym i stopniu ochrony minimum IP44, instalowane w sufitach oraz dodatkowo oprawy
naścienne (kinkiety) szczelne nad umywalkami.
4.3 Oświetlenie pomieszczeń hal sportowych
W pomieszczeniach hal sportowych należy zainstalować naświetlacze asymetryczne. Instalacja
ich powinna być naprzemienna celem uzyskania jak największego i wysoce równomiernego
oświetlenia pola gry.
4.4 Oświetlenie pomieszczeń technicznych
W pomieszczeniach technicznych należy stosować oprawy szczelne o stopniu ochrony minimum
IP44 (zalecany IP65) z odbłyśnikiem metalizowanym i kloszem pryzmatycznym. W zależności od
wysokości pomieszczenia oprawy należy instalować na stropie lub na zwieszakach systemowych
4.5 Instalacja oświetlenia awaryjnego i ewakuacyjnego
Pomieszczenia magazynowe, socjalno - bytowe, hale sportowe oraz ciągi komunikacyjne
wyposażone zostaną w oprawy awaryjne (w funkcji "na ciemno") i ewakuacyjne. Oprawy te będą
zasilane z integralnej baterii akumulatorów o czasie podtrzymania minimum 1 godziny. Rys. nr 3, 4, 5.
Wszystkie oprawy będą monitorowane z przekazaniem informacji do systemu centralki monitoringu
opraw. Rys. nr 14.
Oświetlenie ewakuacyjne w budynku będzie zapewnione:
 przy każdych drzwiach wyjściowych (użytkowych i ewakuacyjnych),
 przy każdej zmianie kierunku,
 przy każdym skrzyżowaniu korytarzy,
 na zewnątrz wyjść ewakuacyjnych,
 w pobliżu każdego urządzenia przeciwpożarowego.
Oświetlenie ewakuacyjne będzie zapewniać dostrzeżenie dróg wyjścia, dostateczną widoczność
przeszkód na drogach wyjścia, bezpieczny ruch w kierunku “ do wyjścia” i “od wyjścia”. Oświetlenie
awaryjne będzie umożliwiać także dostrzeżenie punktów alarmowych tj. ręcznych ostrzegaczy
pożarowych i sprzętu przeciwpożarowego umieszczonego wzdłuż dróg wyjścia (hydranty itp.).
Oświetlenie ewakuacyjne kierunkowe należy wykonać w postaci opraw podświetlających
piktogramy w funkcji na „jasno” lub poprzez umieszczenie podświetlonych lub oświetlonych znaków
informacyjnych. Należy je zainstalować wzdłuż dróg ewakuacyjnych (tak, aby pokazywały kierunek
ewakuacji) oraz nad drzwiami wyjściowymi i nad drzwiami ewakuacyjnymi.
Poziom natężenia oświetlenia awaryjnego min. 0,5lx przy ścianach zewnętrznych i 1lx centralnie
przy powierzchni podłogi.
Oświetlenie awaryjne (spełniającego jednocześnie rolę oświetlenia ewakuacyjnego) będzie
zapewnione w pomieszczeniach, których funkcjonowanie jest niezbędne w trakcie awarii zasilania
podstawowego, to jest:
 w pomieszczeniach technicznych,
 w pomieszczeniach socjalnych i socjalnych dla niepełnosprawnych,
 w ciągach komunikacyjnych.
Oświetlenie zaprojektowano zgodnie z normą PN-EN 1838 oraz PN-EN 50172.
5
4.6 System zasilania opraw oświetlenia awaryjnego
Zasilania oświetlenia awaryjnego z sekcji tablic elektrycznych.
Oprzewodowanie systemu zasilania opraw awaryjnych należy wykonać zwykłym przewodem z
uwagi na własne źródło zasilania w postaci zabudowanej wewnętrznej baterii akumulatorów.
4.7 Zasilanie i sterowanie oświetleniem
Obwody oświetlenia wnętrzowego budynku i hal sportowych, zasilane będą z tablic
elektrycznych. Sterowanie oświetleniem części ogólnodostępnych realizowane będzie automatycznie
lub ręcznie, ręcznie z tablic sterowania oświetleniem i za pomocą lokalnych łączników.
Oświetlenie pomieszczeń socjalno - bytowych budynku realizowane będzie lokalnie za pomocą
łączników oświetleniowych.
4.8 Instalacja oświetlenia nocnego
W budynku nie przewiduje się funkcji oświetlenia nocnego.
5.
Instalacja oświetlenia terenu
Planuje się instalację oświetleniową terenu. W tym celu na elewacji budynku w wybranych
miejscach zainstalowane zostaną naświetlacze a w wybranych (plan sytuacyjny) miejscach wysokie
latarnie, instalowane na postumentach betonowych. Wybrano naświetlacze oraz latarnie oświetlenia
terenu wykonane w technologii LED, co gwarantuje wieloletnią bezawaryjną pracę i zminimalizowanie
zużycia energii elektrycznej w eksploatacji. Schemat pokazano na rys. nr 17.
Zapotrzebowanie energetyczne planowanych latarń na poziomie 0,15 kW.
6.
Instalacja siły i gniazd wtyczkowych
6.1 Instalacja elektrycznych gniazd wtyczkowych ogólnych
Instalacja gniazd wtykowych ogólnego przeznaczenia będzie zasilana z tablic elektrycznych
sekcja TEOS. Rozmieszczenie pokazano na rys. nr 5, 6, 7.
Wszystkie gniazda 1 fazowe ogólne w obiekcie będą z ochroną PE. Instalacja gniazd 1 fazowych
będzie wykonana przewodem YDYżo 3x 2,5mm2.
Dla potrzeb podpięcia urządzeń instalowanych okazjonalnie do obsługi sprzętu np.
nagłaśniającego przewiduje się montaż w tablicy TEO-2 lub pod nią gniazd wtyczkowych 230/400V~.
6.2 Zasilanie urządzeń wentylacji
Dla potrzeb instalacji wentylacji budynku, zaprojektowane zostaną linie WLZ prowadzone z tablic
elektrycznych sekcja TEOS wg wytycznych branżowych.
6.3 Zasilanie instalacji przewodów grzewczych
Dla potrzeb instalacji przewodów grzewczych dla systemu rurociągów wody hydrantowej
przewiduje się montaż w tablicy TEO-2 sekcja TEOS centralki systemowej do jej zasilania wg
wytycznych branżowych.
6
6.4 Zasilanie instalacji teletechnicznych
W budynku przewiduje się instalacje:
- Aktywnego Systemu Bezpieczeństwa Instalacji Gazowej, dla kotłowni,
- Systemu Przyzywowego Personelu Opiekuńczego dla pomieszczenia sanitarnego dla osób
niepełnosprawnych.
Zasilanie tych instalacji z tablicy elektrycznej TE-CO oraz TEO-1, sekcja TEOS. Instalacje te
dodatkowo będą wyposażone we własne systemowa zasilacze z potrzymaniem akumulatorowym.
7.
Ochrona przeciwpożarowa
7.1 Główne wyłączniki pożarowe
Projektuje się wyłącznik pożarowy prądu:
 Wyłącznik PPOŻ
- dla tablicy elektrycznej TEO-1
Wyłącznik będzie zlokalizowany przy wejściu do budynku, strona techniczna. Przewód
sterujący głównymi wyłącznikami pożarowymi prądu będzie posiadać odporność ogniową 90 minut.
8.
Ochrona przeciwprzepięciowa i przeciwporażeniowa
Cała instalacja elektryczna budynku będzie wykonana przewodami miedzianymi w systemie TNS spełniając wymogi normy PN-IEC-60364.
Ochrona przed dotykiem bezpośrednim we wszystkich pomieszczeniach budynku (podstawowa)
realizowana będzie przez zastosowanie izolowania części czynnych (będących pod napięciem) przez
odpowiednio dobraną izolację przewodów, obudów aparatów i urządzeń elektrycznych.
8.1 Ochrona przeciwprzepięciowa
W tablicach elektrycznych zastosowane będą ochronniki przepięciowe, zapewniające ochronę
B i C ograniczające przepięcie do 1,5kV (ograniczniki przepięć typ C).
8.2 Ochrona przeciwporażeniowa
Ochronę podstawową przed dotykiem bezpośrednim stanowić będą osłony izolacyjne oraz
izolacja kabli i przewodów.
Jako system dodatkowej ochrony przed porażeniem zaprojektowane zostanie samoczynne
wyłączanie napięcia zasilania w układzie sieciowym TN-S.
We wszystkich obwodach gniazd wtyczkowych i oświetleniowych zaprojektowano wyłączniki
różnicowo-prądowe o prądzie różnicowym 30mA. Dodatkowa ochrona zapewniona będzie również
przez główne i miejscowe połączenia wyrównawcze.
9.
Instalacja odgromowa
Projektuje się wykonanie instalacji odgromowej zgodnie z obowiązującymi w kraju normami serii PNIEC 62305.
Na dachu budynku będą układane klasyczne zwody poziome zapobiegające bezpośrednim
udarom piorunowym. Zwody poziome należy wykonać z drutu stalowego ocynkowanego Fe/Zn 8
7
mm, tworzącego siatkę zwodów rozpiętych na wspornikach dachowych mocowanych do poszycia
dachu. Wszystkie elementy przewodzące obce na dachu należy połączyć metalicznie ze zwodami
poziomymi. Wentylatory dachowe i inne urządzenia elektryczne na dachu, należy chronić przez
zastosowanie izolowanych zwodów pionowych z zachowaniem normatywnych odstępów izolacyjnych.
Zwody poziome zostaną połączone zwodami pionowymi z drutu stalowego ocynkowanego Fe/Zn 8
mm, które poprzez skrzynki probiercze zostaną połączone z otokiem uziomowym budynku
wykonanym z bednarki FeZn 30x 4. Rys. nr 5, 6, 7, 8.
10.
Uziemienia i połączenia wyrównawcze
Ze względu na rozległość oraz rodzaj i funkcję pomieszczeń planuje się miejscowe połączenia
wyrównawcze.
Miejscowe połączenia wyrównawcze należy wykonać przewodami miedzianymi w izolacji
zielonożółtej typu LgYżo 6mm2.
Do wykonania instalacji w pomieszczeniach toalet, umywalni i łazienek zwłaszcza wyposażonych
w wannę i/lub basen natryskowy zaleca się zastosowanie specjalnych puszek p/t z szyną
uziemiającą. Połączenia te należy przyłączyć do najbliższych miejscowych szyn wyrównania
potencjałów PE instalowanych w tablicach elektrycznych.
Do dodatkowych szyn uziemiających należy przyłączyć:
 części przewodzące konstrukcji budynku (w tym ościeżnice i skrzydła drzwi stalowych),
 dostępne części metalowe instalacji sanitarnych, wodnych, CO i gazu,
 metalowe części instalacji wentylacyjnej,
 stalowe korytka i drabinki kablowe instalacji elektrycznej.
Szyny PE tablic elektrycznych należy podłączyć przewodem LgYżo 25mm2 do szyny uziemiającej
PSU. Szyna uziemiająca powinna być połączona ze zbrojeniem budynku poprzez markę
przyspawaną do konstrukcji budynku.
Rezystancja uziomu powinna wynosić R≤10Ω. W przypadku większej wartości należy wspomóc
się prętami wbitymi w grunt i połączyć je z uziomem otokowym. Wszystkie konstrukcje metalowe hal
należy połączyć z otokiem uziomowym stóp fundamentowych i otokiem uziomowym za pomocą
bednarki FeZn 30x 4. schemat łączeniowy pokazano na rys. nr 13.
11.
Instalacje teletechniczne
Dla spełnienia norm bezpieczeństwa budynku planuje się wykonanie instalacji słaboprądowych teletechnicznych.
11.1 Instalacja sygnalizacji wypływu gazu AZBIG
Dla pomieszczenia kotłowni gazowej planuje się zastosowanie centralki detekcji gazu,
oddziaływującej na główny zawór gazu oraz sygnalizującej zagrożenie, związane z rozszczelnieniem i
wypływem gazu. Planowany jest do zabudowy system f-my GAZEX jako kpl. wyrób systemowy i
atestowany, rys. nr 11, 12.
Zgodnie z wymogami system sygnalizacyjno-odcinający dopływ gazu do budynku winien być
instalowany w pomieszczeniach z zainstalowanymi urządzeniami gazowymi o łącznej mocy
przekraczającej 60 kW, a zawór odcinający będący elementem systemu poza budynkiem pomiędzy
kurkiem głównym a wprowadzeniem instalacji do budynku. Ponadto zawór odcinający winien
zamykać dopływ gazu do urządzeń objętych systemem zabezpieczenia.
Przedmiotowa kotłownia posiada moc 240 kW.
8
W celu podniesienia bezpieczeństwa eksploatacji i użytkowania instalacji gazowej kotłowni
zaprojektowano system bezpieczeństwa typu GAZEX. System ten eliminuje zagrożenia wybuchem
gazu w pomieszczeniu z instalacją i urządzeniami gazowymi.
Elementami składowymi systemu są:

moduł alarmowy – centralka MD-2.Z zlokalizowana przy wejściu do
kotłowni wespół z głównym wyłącznikiem ppoż. (korytarz wewnętrzny) sterujący pracą do 2
detektorów i pracą elektrozaworu,

detektor gazu (metan-gaz ziemny) typ DEX-1 szt.1 umieszczony na
suficie w kotłowni nad strefą pracy kotłowni

element wykonawczy – elektrozawór MAG-3 (z zaworem ZBK-50k)
DN50 PN16 umieszczony w skrzynce gazowej na ścianie budynku.,

zewnętrzny sygnalizator optyczno-akustyczny SL-21 szt.1 zlokalizowany
na zewnątrz budynku,
Detektory połączyć z modułem sterującym zamontowanym na zewnątrz pomieszczenia
kotłowni. Zawór samozamykający wyzwalany jest sygnałem (impulsem) wysyłanym z modułu
sterującego. W przypadku przekroczenia progu dopuszczalnej zawartości metanu w powietrzu
uruchamiana jest lampa ostrzegawcza, a przy następnym progu syrena alarmowa.
Progi działania systemu wynoszą:
- sygnalizacja świetlna
- sygnalizacja dźwiękowa
10% DGW
20% DGW
DGW – Dolna Granica Wybuchowości
11.2 Instalacja przyzywowa
Dla pomieszczenia sanitariatu pom. nr 12, WC kobiet i osób niepełnosprawnych planuje się
zabudowę instalacji przyzywowej. Instalację planuje się zainstalować w oparciu o systemowe i
atestowane wyroby f-my ABB z serii SIGNAL. Elementem sygnalizującym ewentualne wezwanie
pomocy będzie sygnał świetlny i akustyczny emitowany z zainstalowanego nad drzwiami
pomieszczenia urządzenia systemowego, rys. nr 15, 16.
12.
Materiały i urządzenia
12.1 materiały i urządzenia dla instalacji elektrycznych
Lp.
Nazwa urządzenia
typ urządzenia
J/m
Ilość
Uwagi
1.
Elektryczna tablica bezpiecznikowa TEO-1
szt
1
rys. nr 9
2.
Elektryczna tablica bezpiecznikowa TEO-2
kpl
1
rys. nr 10
3.
Elektryczna tablica bezpiecznikowa TE-CO
szt
1
rys. nr 11
4.
Pożarowy wyłącznik prądu
ROP
szt
1
5.
Oprawa oświetleniowa
BEGHELLI DWL LED
25W
szt
31
A1
9
6.
BEGHELLI DWL LED
15W
szt
13
A2
7.
BEGHELLI ACCIAIO
ECO LED 55W
szt
2
B1
8.
BEGHELLI ACCIAIO
ECO LED 28W
szt
1
B2
9.
BEGHELLI SAGITA K
szt
17
B3
10.
BEGHELLI F400LED
230W ASS + SIATKA
szt
48
C1
11.
BEGHELLI LOGICA 1
szt
1
EW1
12.
BEGHELLI LOGICA 2
szt
3
EW1.1
13.
BEGHELLI LOGICA 3
szt
10
EW2
14.
BEGHELLI LOGICA 4
szt
10
EW3
15.
BEGHELLI LOGICA 5
szt
15
EW3.1
16.
BEGHELLI ACCIAIO
LED
szt
4
EW4
17.
Oprawa oświetleniowa zewnętrzna
BEGHELLI SEF LED
szt
8
D1
18.
Oprawa oświetleniowa zewnętrzna
BEGHELLI CLIMA LED
szt
3
E1
19.
Centralka monitoringu opraw awaryjnych z
szafką
BEGHELLI CENTRALA
LOGICA
kpl
1
20.
Akcesoria do łączenia systemu z PC
BEGHELLI
AKCESORIA LOGICA
kpl
1
21.
Akcesoria dla latarni oświetlenia ulicznego
fundament, tablica
przyłączeniowa,
zabezpieczenie
kpl
1
22.
Łącznik uniwersalny
szt
wg. potrzeb
23.
Łącznik uniwersalny bryzgoszczelny
szt
wg. potrzeb
24.
Łącznik świecznikowy bryzgoszczelny
szt
wg. potrzeb
25.
Łącznik schodowy
szt
wg. potrzeb
26.
Łącznik schodowy bryzgoszczelny
szt
wg. potrzeb
27.
Łącznik unistabilny
szt
wg. potrzeb
szt
wg. potrzeb
szt
wg. potrzeb
szt
wg. potrzeb
szt
wg. potrzeb
28.
29.
30.
Gniazdo 230V/16A L+N+PE
bryzgoszczelne
Gniazdo 230V/2x16A L+N+PE
bryzgoszczelne
Gniazdo 230/400V/16A 3xL+N+PE
bryzgoszczelne
31.
Gniazdo warsztatowe 24VAC
32.
Gniazda 3x 230V/16A L+N+PE, 1x
230/400V/16A 3x L+N+PE, 2x łączniki
unistabilne (oświetlenie boisk)
montaż pod tablicą lub w tablicy
szt
wg. potrzeb
oświetlenie
boisk,
podłączenie
aparatury dla
imprez
okazjonalnych
10
33.
Przewód
YAKXY 4x 35
m
wg. potrzeb
34.
Przewód
YKY 4x 16
m
wg. potrzeb
35.
Przewód
YKY 5x 6
m
wg. potrzeb
36.
Przewód
YKY 5x 4
m
wg. potrzeb
37.
Przewód
YDY 5x 2,5
m
wg. potrzeb
38.
Przewód
YDY 3x 2,5
m
wg. potrzeb
39.
Przewód
YDY 4x 1,5
m
wg. potrzeb
40.
Przewód
YDY 3x 1,5
m
wg. potrzeb
41.
Przewód
YDY 2x 1,5
m
wg. potrzeb
42.
Przewód
HDGs
FE180/PH90
2x 2,5
m
wg. potrzeb
43.
Przewód
LgYżo 1x 120
m
wg. potrzeb
44.
Przewód
LgYżo 1x 25
m
wg. potrzeb
45.
Przewód
LgYżo 1x 6
m
wg. potrzeb
46.
Bednarka
FeZn 50x 5
m
wg. potrzeb
47.
Bednarka
FeZn 30x 4
m
wg. potrzeb
48.
Drut
FeZn Ø 8
m
wg. potrzeb
49.
Skrzynka probiercza
szt
6
50.
Iglica kominowa
szt
3
51.
Uchwyty do drutu inst. odgromowej
szt
wg. potrzeb
52.
Zaciski do połączenia zwodów inst.
odgromowej
szt
wg. potrzeb
53.
korytko elektroinstalacyjne
100x 40
m
wg. potrzeb
54.
Korytko elektroinstalacyjne
200 x 40
m
wg. potrzeb
55.
Rura elektroinstalacyjna
RVKL
kpl
wg. potrzeb
56.
Rura elektroinstalacyjna niebieska
AROT Ø 50
m
wg. potrzeb
inst. w terenie
57.
Rura elektroinstalacyjna niebieska
AROT Ø 100
m
wg. potrzeb
inst. w terenie
58.
puszka instalacyjna łączeniowa
Ø 80
szt
wg. potrzeb
59.
Puszka instalacyjna p/t
Ø 60
szt
wg. potrzeb
m
wg. potrzeb
kpl
wg. potrzeb
60.
61.
Folia kalandrowana do oznakowania kabli
układanych w gruncie
Inne materiały montażowe tj. uchwyty,
kołki, śruby, gips itp.
0,5 m
11
12.2 Materiały i urządzenia dla instalacji teletechnicznych
Lp.
Nazwa urządzenia
typ urządzenia
J/m
Ilość
Uwagi
ALPA MD-2.Z
szt
1
DEX-1
szt
2
SZO-A(SL-21)
szt
1
1.
Centralka systemu gazometrycznego
2.
Czujka dozymetryczna
3.
Sygnalizator akustyczno optyczny
4.
Transformator
FLM1000
szt
1
5.
Sygnalizator
FEH2001
szt
1
6.
Buczek
FIM1100
szt
1
7.
Włącznik pociągowy
FAP3002
szt
1
8.
Przycisk z lampką
FAP2001
szt
1
9.
Przewód
YTKSY 3x 2x 0,5
m
wg. potrzeb
10.
Przewód
LiYCY 4x 1
m
wg. potrzeb
11.
Przewód
OMY 4x 2,5
m
wg. potrzeb
12.
Rura elektroinstalacyjna
RVKL
m
wg. potrzeb
13.
Inne materiały montażowe tj. uchwyty,
kołki, śruby, gips itp.
kpl
wg. potrzeb
13.
Uwagi i warunki równoważności
13.1 Uwagi ogólne równoważności
1. Dopuszcza się stosowanie osprzętu, aparatów, urządzeń, obudów, opraw oświetleniowych,
systemów itp. innego typu i/lub innych producentów niż wskazane w projekcie, o
porównywalnych parametrach technicznych.
13.2 Wymagania szczegółowe równoważności
Oprócz warunków ogólnych zamienniki muszą spełniać wymagania szczegółowe.
1. Oprawy oświetleniowe - o nie gorszych parametrach oświetleniowych, a także porównywalnych
wymiarach, zastosowanych materiałach, kształcie oraz innych czynnikach wpływających na
walory estetyczne. Parametry oświetleniowe pomieszczeń dla opraw zamiennych nie mogą być
gorsze od obliczonych w projekcie (poparte wykonaniem zamiennych obliczeń i rysunków).
2. Źródła światła - o nie gorszych parametrach fotometrycznych i trwałości.
3. System oświetlenia awaryjnego - taki sam dla całego obiektu będącego przedmiotem
zamówienia, z systemem nadzoru i oprogramowaniem włączonym do systemu monitoringu.
Urządzenia powinny pochodzić od jednego producenta lub dostawcy i być serwisowane przez
jedną firmę.
4. Rozdzielnice - obudowy wykonane z takich samych jak zastosowane w projekcie materiałów,
gabaryty rozdzielnic powinny być porównywalne do ujętych w projekcie. W obiekcie powinien
12
być zastosowany maksymalny stopień standaryzacji typów rozdzielnic i aparatury; tablice
montowane w pomieszczeniach ogólnodostępnych o takim samym kształcie, kolorze i
wykończeniu powierzchni oraz innych czynnikach wpływających na walory estetyczne;
rozdzielnice i tablice zamykane na zamki z kluczami wspólnymi dla całego obiektu (dopuszcza
się wprowadzenie kilku rodzajów kluczy nie więcej niż pięciu).
5. Aparaty ochrony przeciwprzepięciowej - pochodzące od jednego producenta dla całego obiektu
będącego przedmiotem zamówienia.
6. Osprzęt - gniazda, wyłączniki, itp. - wykonane z takich samych jak zastosowane w projekcie
materiałów, o porównywalnych parametrach technicznych, kształcie i wykończeniu powierzchni
oraz innych czynnikach wpływających na walory estetyczne.
UWAGA:
Użyte w dokumentacji nazwy własne urządzeń lub producentów dotyczą instalacji i
systemów w obiekcie lub ilustrują przykładowe, złożone rozwiązania systemowe, trudne w
zakresie jednoznacznego wyspecyfikowania parametrów technicznych i funkcji z uwagi na ich
wzajemne powiązania oraz spełniające założenia projektowe i służące do określenia
przybliżonych kosztów inwestycji.
14.
Normy do projektowania
14.1 Normy do projektowania instalacji elektrycznych
 Rozporządzenie Ministra Zdrowia z dnia 10.11.2006, w sprawie wymagań, jakim powinny
odpowiadać pod względem fachowym i sanitarnym pomieszczenia i urządzenia zakładu opieki
zdrowotnej (Dz. U. nr 213z 2006r., poz. 1567 i 1568)
 Rozporządzenie MI z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim
powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690 z późn. zm.)
 Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003 r. w
sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U.
z dnia 11 lipca 2003 r.)
 PN-IEC 60364-1:2000 - Instalacje elektryczne w obiektach budowlanych - Zakres przedmiot i
wymagania podstawowe
 PN-IEC 60364-6-61:2000 - Instalacje elektryczne w obiektach budowlanych - Sprawdzanie
odbiorcze
 PN-IEC 60364-4-473:1999 - Instalacje elektryczne w obiektach budowlanych - Ochrona dla
zapewnienia bezpieczeństwa - Stosowanie środków ochrony zapewniających bezpieczeństwo Środki ochrony przed prądem przetężeniowym
 PN-IEC-60364-4-47:2001 - Instalacje elektryczne w obiektach budowlanych - Ochrona dla
zapewnienia bezpieczeństwa - Stosowanie środków ochrony dla zapewnienia bezpieczeństwa Postanowienia ogólne - Środki ochrony przed porażeniem prądem elektrycznym
 PN-IEC 60364-5-53:2000 - Instalacje elektryczne w obiektach budowlanych - Dobór i montaż
wyposażenia elektrycznego - Aparatura rozdzielcza i sterownicza
 PN92/E-08106 Stopnie ochrony zapewniane przez obudowy (Kod IP)
wyposażenia elektrycznego - Obciążalność prądowa długotrwała przewodów
wyposażenia elektrycznego - Instalacje bezpieczeństwa
 PN-IEC 60364-7-701:1999 - Instalacje elektryczne w obiektach budowlanych - Wymagania
dotyczące specjalnych instalacji lub lokalizacji -Pomieszczenia wyposażone w wannę i/lub
basen natryskowy
zapewnienia bezpieczeństwa - Ochrona przed skutkami oddziaływania cieplnego
13
zapewnienia bezpieczeństwa - Ochrona przed prądem przetężeniowym
zapewnienia bezpieczeństwa - Ochrona przed przepięciami - Ochrona instalacji niskiego
napięcia przed przejściowymi przepięciami i uszkodzeniami przy doziemieniach w sieciach
wysokiego napięcia
zapewnienia bezpieczeństwa - Dobór środków ochrony w zależności od wpływów zewnętrznych
- Ochrona przeciwpożarowa
zapewnienia bezpieczeństwa - Ochrona przed przepięciami - Ochrona przed przepięciami
atmosferycznymi lub łączeniowymi
 PN-EN 60664-1:2003 - Koordynacja izolacji urządzeń elektrycznych w układach niskiego
napięcia. Część 1: Zasady, wymagania i badania
 PN-IEC 60364-5-534:2003 - Instalacje elektryczne w obiektach budowlanych. Dobór i montaż
wyposażenia elektrycznego. Urządzenia do ochrony przed przepięciami.
 PN-EN 61643-11:2002 - Niskonapięciowe urządzenia ograniczające przepięcia. Część 11:
Urządzenia do ograniczenia przepięć w sieciach rozdzielczych niskiego napięcia. Wymagania i
próby.
zapewnienia bezpieczeństwa - Ochrona przed obniżeniem napięcia
zapewnienia bezpieczeństwa - Odłączenie izolacyjne i łączenie
wyposażenia elektrycznego - Uziemienia i przewody ochronne
 PN-IEC 60364-7-707:1999 - Instalacje elektryczne w obiektach budowlanych - Wymagania
dotyczące specjalnych instalacji lub lokalizacji - Wymagania dotyczące uziemień instalacji
urządzeń przetwarzania danych
 PN-IEC 60364-3:2000 - Instalacje elektryczne w obiektach budowlanych - Ustalanie ogólnych
charakterystyk
 PN-IEC 60364-4-41:2000 Instalacje elektryczne w obiektach budowlanych - Ochrona dla
zapewnienia bezpieczeństwa - Ochrona przeciwporażeniowa
wyposażenia elektrycznego - Postanowienia ogólne
 N-SEP-E-004 - Elektroenergetyczne i sygnalizacyjne linie kablowe - Projektowanie i budowa
 PN-EN 62305-1:2008 Ochrona odgromowa – Zasady ogólne
 PN-EN 62305-2:2008 Ochrona odgromowa – Zarządzanie ryzykiem
 PN-EN 62305-3:2008 Ochrona odgromowa – Uszkodzenia fizyczne obiektów i zagrożenie życia
 PN-EN 62305-4:2008 Ochrona odgromowa – Urządzenia elektryczne i elektroniczne w
obiektach
 PN-IEC 61312-1:2001 - Ochrona przed piorunowym impulsem elektromagnetycznym. Zasady
ogólne.
 PN-IEC/TS 61312-2:2002 - Ochrona przed piorunowym impulsem elektromagnetycznym
(LEMP). Część 2. Ekranowanie obiektów, połączenia wewnątrz obiektów i uziemienia.
 PN-IEC/TS 61312-3:2003 - Ochrona przed piorunowym impulsem elektromagnetycznym. Część
3. Wymagania urządzeń do ograniczania przepięć (SPD).
 PN-EN 12464-1 - Światło i oświetlenie miejsc pracy. Cześć 1: Miejsce pracy we wnętrzach
 PN-EN 1838 - Zastosowanie oświetlenia. Oświetlenie awaryjne
 PN-EN 50172 - Systemy awaryjne. Oświetlenie ewakuacyjne
 PN-E-05115 - Instalacje elektroenergetyczne prądu przemiennego o napięciu wyższym od 1kV
 WBO/11/BA/CNBOP - Wymagania, metody badań dla osprzętu połączeniowego do obwodów
niskiego napięcia przeznaczonego do stosowania w warunkach o zaostrzonych wymaganiach
przeciwpożarowych,
14
 SITP WP-01:2006 - Wytyczne Stowarzyszenia Inżynierów i Techników Pożarnictwa, które
zostały pozytywnie zaopiniowane przez Komendę Główną Państwowej Straży Pożarnej pismo
nr BZ-IV-0242/26/2006 z dnia 27 września 2006r. i zalecone do stosowania jako opracowanie
stanowiące zbiór wymagań poszczególnych norm i przepisów dotyczących oświetlenia
awaryjnego, które może być wykorzystywane zarówno przez projektantów oświetlenia
awaryjnego, jak również przez osoby uczestniczące w odbiorach tych instalacji i systemów.
15.
Spis rysunków
Nr rys.
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
Treść rysunku
Instalacje elektryczne;
Schemat strukturalny zasilania
Oświetlenie ogólne i awaryjne
Uziom, odgrom, gniazda wtyczkowe 230/400V~, odbiory siłowe
Uziom, odgrom.
Schemat tablicy elektrycznej TEO - 1
Schemat tablicy elektrycznej TEO - 2
Schemat tablicy elektrycznej TE - CO
Aktywny system bezpieczeństwa instalacji gazowej pom. nr 14
Schemat instalacji połączeń wyrównawczych
Schemat instalacji monitoringu opraw awaryjnych
instalacja przyzywowa rzut pom. nr 12
Schemat instalacji przyzywowej
schemat podłączenia latarni oświetlenia terenu
15

spis treści

Transkrypt

Podobne dokumenty

plan nauczania w zawodzie technik elektryk

Kolejowe instalacje elektryczne

5 Zawartość opracowania

LIST REFERENCYJNY:

REFERENCJE - OBIEKTY PRZEMYSŁOWE Obiekt: Budynki

Nazwa firmy: Michał Kopka Instalacje Sanitarne, Grzewcze

Zakres uprawnień elektrycznych SEP (E1, D1) - Well
