METALBIT

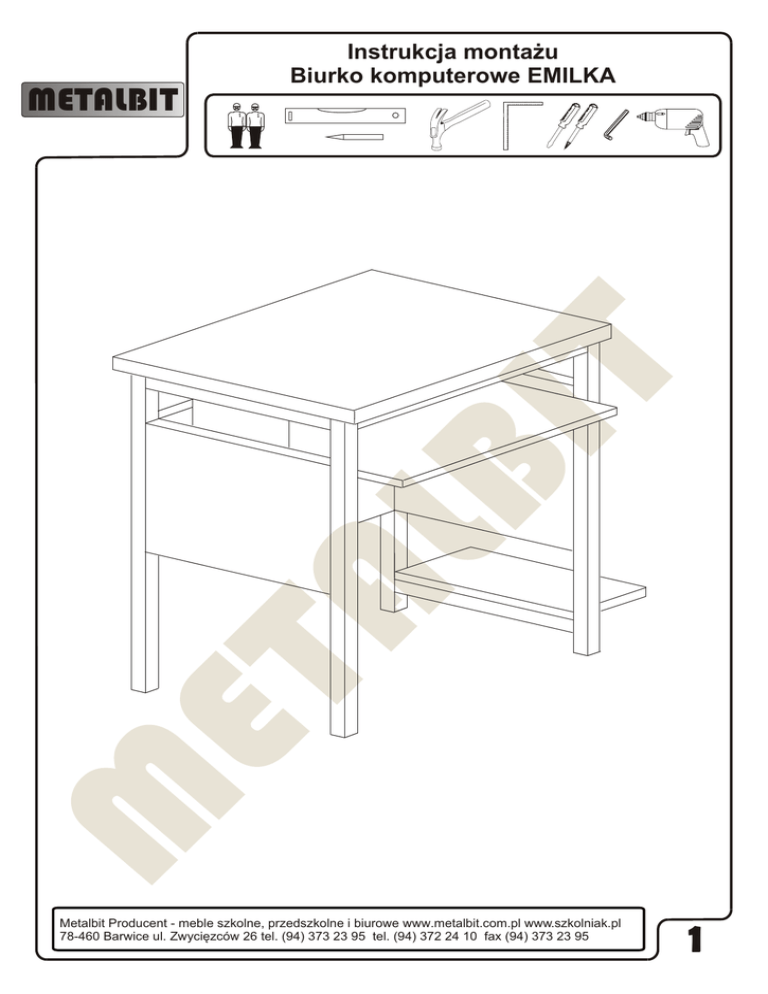

Instrukcja monta¿u
Biurko komputerowe EMILKA
Metalbit Producent - meble szkolne, przedszkolne i biurowe www.metalbit.com.pl www.szkolniak.pl
78-460 Barwice ul. Zwyciêzców 26 tel. (94) 373 23 95 tel. (94) 372 24 10 fax (94) 373 23 95
1
Instrukcja monta¿u
Biurko komputerowe EMILKA
METALBIT
1
2
13
3
4
4
5
6
11
7
9
10
8
12
Nr
A
B
C
D
E
F
G
H
I
K
L
Il.szt
Wkrêt
4x16
16
Wkrêt
4x30
4
Œruba WKI
M8x60
4
Œruba
M6x35
2
Nakrêtka
M6
2
Klucz
imbus
Zacisk
mimoœrodu
Ko³ek
mimoœrodu
Zaœlepka
mimoœrodu
Eurowkrêt
6,5x9
Wkrêt
3x13
1
12
12
12
6
1 - bok obudowy klawiatury lewy - 402 x 95
2 - bok obudowy klawiatury prawy - 402 x 95
3 - ty³ obudowy klawiatury
- 554 x 95
4 - blenda boczna x 2
- 450 x 548
5 - blenda tylna
- 450 x 612
- 700 x 650
6 - blat
7 - pó³ka klawiatury
- 529 x 350
8 - pó³ka boczna
- 602 x 227
9 - noga tylna
10 - noga przednia
11 - ³¹czyna x 2
12 - wspornik pó³ki
13 - prowadnik klawiatury - 350
6
Metalbit Producent - meble szkolne, przedszkolne i biurowe www.metalbit.com.pl www.szkolniak.pl
78-460 Barwice ul. Zwyciêzców 26 tel. (94) 373 23 95 tel. (94) 372 24 10 fax (94) 373 23 95
2
Instrukcja monta¿u
Biurko komputerowe EMILKA
METALBIT
H
2
1
K
H
Titus
1
UWAGA!
Strza³kê na zacisku skierowaæ
w stronê ko³ka mimoœrodu
C
L
A
Metalbit Producent - meble szkolne, przedszkolne i biurowe www.metalbit.com.pl www.szkolniak.pl
78-460 Barwice ul. Zwyciêzców 26 tel. (94) 373 23 95 tel. (94) 372 24 10 fax (94) 373 23 95
3
METALBIT
Instrukcja monta¿u
Biurko komputerowe EMILKA
B
DE
A
Po zakoñczonym monta¿u
za³o¿yæ pó³kê klawiatury
na prowadnice
Wiêcej instrukcji i filmy monta¿owe dostêpne na stronie
www. metalbit.com.pl/instrukcje_montazu
