W celu zamontowania zaczepu kulowego O-233 nale¿y przestrzegaæ poni¿szego opisu:
( 07/2005 - ®
DIN EN ISO 9001
Zertifikat Nr. 71 100 D 366
)
Nr kat. O-233
PRZEZNACZENIE
Zaczep kulowy O-233 do samochodu Opel Zafira II jest przeznaczony do holowania przyczepy.
Zaczep ten posiada aktualne Œwiadectwo Homologacji uprawniaj¹ce do oznaczenia wyrobu znakiem
homologacji e4.
WARUNKI MONTA¯U
Zaczep kulowy O-233 mo¿e byæ u¿ywany i eksploatowany w samochodzie o w³aœciwym stanie
technicznym elementów nadwozia. Zaczep musi byæ zamontowany i eksploatowany w samochodzie
zgodnie z niniejsz¹ instrukcj¹.
Wszystkie œruby i nakrêtki wystêpuj¹ce w zaczepie kulowym musz¹ byæ dokrêcone odpowiednim
momentem obrotowym (Mo) o wartoœciach podanych w poni¿szej tabeli:
Gwint / Nm
M8
M10
M12
M14
M16
Klasa 8,8
25 (Nm)
50 (Nm)
85 (Nm)
130 (Nm) 200 (Nm)
Klasa 10,9
35 (Nm)
65 (Nm)
115 (Nm) 185 (Nm) 285 (Nm)
WARUNKI EKSPLOATACJI
Zaczep kulowy O-233 posiada tabliczkê znamionow¹ okreœlaj¹c¹ prawid³owe i bezpieczne obci¹¿enie
zaczepu, tj. :
Zaczep kulowy do samochodu Opel Zafira II
Typ: O-233
Klasa zaczepu kulowego (urz¹dzenia sprzêgaj¹cego)
F
Nr. œwiadectwa Homologacji zaczepu
e4 00- 3983
D = 9,6 kN Teoretyczna si³a odniesienia dzia³aj¹ca na zaczep kulowy
S = 75 kg Max. dopuszczalne obci¹¿enie pionowe kuli
R = 1650 kg Max. dopuszczalne obci¹¿enie holowanej przyczepy
Si³ê D wylicza siê ze wzoru:
D= gx TxR kN
T+R
T-technicznie dopuszczalna maksymalna masa, w tonach, pojazdu ci¹gn¹cego
(tak¿e ci¹gników holuj¹cych) ³¹cznie, jeœli wystêpuje, z obci¹¿eniem pionowym
przyczepy z osi¹ centraln¹.
R-technicznie dopuszczalna maksymalna masa, w tonach, przyczepy samochodowej
z dyszlem ruchomym w p³aszczyŸnie pionowej lub naczepy.
g-przyspieszenie ziemskie (przyjmowane jako 9,81 m/s2)
1.Monta¿ zaczepu kulowego wymaga demonta¿u i podcinania zderzaka tylnego samochodu.
2.Zdemontowaæ zderzak wraz z metalowym wzmocnieniem (wzmocnienie z nak³adk¹ styropianow¹ bêdzie
ponownie wykorzystane).
3.W fabrycznie naznaczonych wg³êbieniach na pasie tylnym wywierciæ otwory na wymiar ~Ø22 mm przez jedn¹
œciankê. Od wewnêtrznej strony pasa tylnego usun¹æ z otworów gumowe zaœlepki.
4.Od spodu pod³u¿nic w fabrycznych otworach umieœciæ nakrêtki klatkowe okr¹g³e M8 (23) oraz nakrêtki klatkowe
kwadratowe M8 (24).
5.Przy³o¿yæ do spodu pod³u¿nic ramiê (5,6) wraz z podk³adkami specjalnymi (10) i skrêciæ lekko za pomoc¹ œrub
M8x40 (12) wraz z podk³adkami sprê¿ystymi (17) i podk³adkami specjalnymi (11).
6.Przy³o¿yæ korpus (1) wraz z tulejkami dystansowymi (7) do pasa tylnego i skrêciæ z ramionami (5,6) za pomoc¹:
- œrub M10x170 (14) wraz z podk³adkami specjalnymi (8), podk³adkami zwyk³ymi (20), podk³adkami sprê¿ystymi
(18), nakrêtkami (22) oraz
- œrub M10x50 (13) wraz z podk³adkami specjalnymi (8), podk³adkami zwyk³ymi (20), podk³adkami sprê¿ystymi
(18) i nakrêtkami (22)
Uwaga: Pomiêdzy wspornikami korpusu a pasem tylnym umieœciæ podk³adki specjalne (9), natomiast
pomiêdzy ramionami (5, 6) a pasem tylnym umieœciæ podk³adki specjalne (8).
7.Dokrêciæ wszystkie œruby.
8.Zamontowaæ wzmocnienie wraz ze styropianow¹ nak³adk¹.
9.Dokonaæ podciêcia od spodu zderzaka wed³ug za³¹czonego szablonu.
10.Zamontowaæ zderzak.
11.Dokrêciæ gniazdo kuli (3) wraz z uchwytem gniazda elektrycznego (4) do korpusu (1) za pomoc¹ œrub M12x25
(15) i œrub M12x30 (16) wraz z podk³adkami zwyk³ymi (21) i podk³adkami sprê¿ystymi (19).
12.Wpi¹æ kulê (2) do gniazda (3) zgodnie z instrukcj¹.
Uwaga:
Do korpusu zaczepu (1) mo¿e byæ zamontowana kula (2) o innej konstrukcji ni¿ podano w niniejszej instrukcji pod
warunkiem, ¿e:
1.Zastosowana kula posiada tabliczkê znamionow¹ z numerem homologacji.
2.Parametry D i S maj¹ wartoœæ wiêksz¹ lub równ¹ od wartoœci korpusu (1).
3.Po³o¿enia œrodka kuli jest zgodne z rysunkiem.
Przestrzeganie niniejszej instrukcji zapewnia prawid³owy monta¿ i eksploatacjê zaczepu
kulowego O-233 w samochodzie Opel Zafira II.
Po zamontowaniu zaczepu kulowego O-233 nale¿y uzyskaæ wpis w dowodzie rejestracyjnym pojazdu na
dowolnej stacji kontroli technicznej pojazdu.
UWAGA: Wszystkie uszkodzenia mechaniczne zaczepu kulowego O-233 wykluczaj¹ dalsz¹ jego eksploatacjê.
Uszkodzony zaczep nie mo¿e byæ naprawiany. W przypadku nie przestrzegania opisanego sposobu monta¿u
lub niew³aœciwego jego u¿ytkowania producent nie ponosi odpowiedzialnoœci za powsta³e szkody.

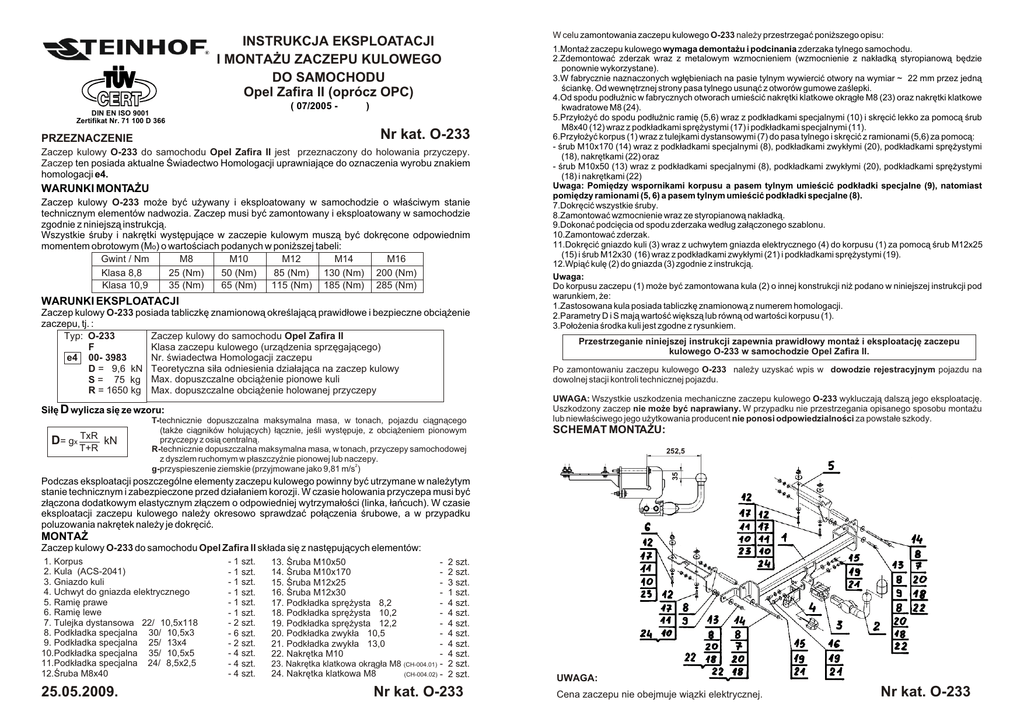

SCHEMAT MONTA¯U:
252,5
35
INSTRUKCJA EKSPLOATACJI
I MONTA¯U ZACZEPU KULOWEGO
DO SAMOCHODU
Opel Zafira II (oprócz OPC)
Podczas eksploatacji poszczególne elementy zaczepu kulowego powinny byæ utrzymane w nale¿ytym
stanie technicznym i zabezpieczone przed dzia³aniem korozji. W czasie holowania przyczepa musi byæ
z³¹czona dodatkowym elastycznym z³¹czem o odpowiedniej wytrzyma³oœci (linka, ³añcuch). W czasie
eksploatacji zaczepu kulowego nale¿y okresowo sprawdzaæ po³¹czenia œrubowe, a w przypadku
poluzowania nakrêtek nale¿y je dokrêciæ.
MONTA¯
Zaczep kulowy O-233 do samochodu Opel Zafira II sk³ada siê z nastêpuj¹cych elementów:
1. Korpus
2. Kula (ACS-2041)
3. Gniazdo kuli
4. Uchwyt do gniazda elektrycznego
5. Ramiê prawe
6. Ramiê lewe
7. Tulejka dystansowa Ø22/Ø10,5x118
8. Podk³adka specjalna Ø30/Ø10,5x3
9. Podk³adka specjalna Ø25/Ø13x4
10.Podk³adka specjalna Ø35/Ø10,5x5
11.Podk³adka specjalna Ø24/Ø8,5x2,5
12.Œruba M8x40
25.05.2009.
- 1 szt.
- 1 szt.
- 1 szt.
- 1 szt.
- 1 szt.
- 1 szt.
- 2 szt.
- 6 szt.
- 2 szt.
- 4 szt.
- 4 szt.
- 4 szt.
13. Œruba M10x50
14. Œruba M10x170
15. Œruba M12x25
16. Œruba M12x30
17. Podk³adka sprê¿ysta Ø8,2
18. Podk³adka sprê¿ysta Ø10,2
19. Podk³adka sprê¿ysta Ø12,2
20. Podk³adka zwyk³a Ø10,5
21. Podk³adka zwyk³a Ø13,0
22. Nakrêtka M10
23. Nakrêtka klatkowa okr¹g³a M8 (CH-004.01) 24. Nakrêtka klatkowa M8
(CH-004.02) -
2 szt.
2 szt.
3 szt.
1 szt.
4 szt.
4 szt.
4 szt.
4 szt.
4 szt.
4 szt.
2 szt.
2 szt.
Nr kat. O-233
UWAGA:
Cena zaczepu nie obejmuje wi¹zki elektrycznej.
Nr kat. O-233
