Wymiar: Kod produktu: 80x100 BRAC.TOGO80x100P.LE

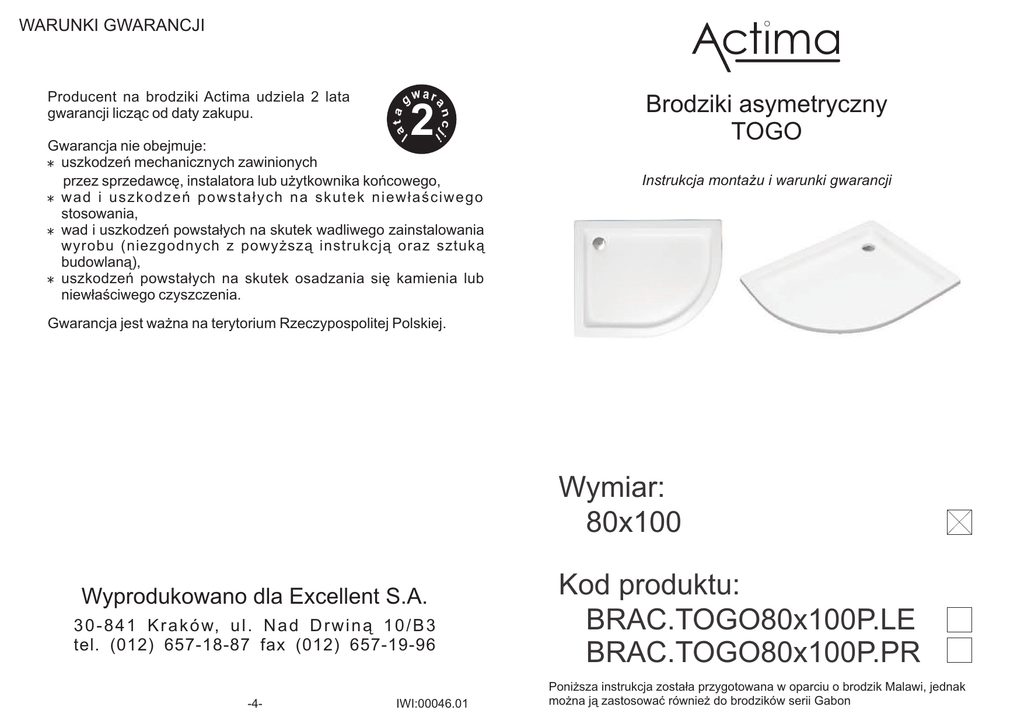

WARUNKI GWARANCJI
2
i
ata
a
gw r
c
an j
Producent na brodziki Actima udziela 2 lata
gwarancji licz¹c od daty zakupu.
l
Gwarancja nie obejmuje:
E uszkodzeñ mechanicznych zawinionych
przez sprzedawcê, instalatora lub u¿ytkownika koñcowego,
E wad i uszkodzeñ powsta ³y ch na skutek niew ³aœciwego
stosowania,
E wad i uszkodzeñ powsta³ych na skutek wadliwego zainstalowania
wyrobu (niezgodnych z powy¿sz¹ instrukcj¹ oraz sztuk¹
budowlan¹),
E uszkodzeñ powsta³ych na skutek osadzania siê kamienia lub
niew³aœciwego czyszczenia.
Brodziki asymetryczny
TOGO
Instrukcja monta¿u i warunki gwarancji
Gwarancja jest wa¿na na terytorium Rzeczypospolitej Polskiej.
Wymiar:
80x100
Wyprodukowano dla Excellent S.A.
3 0 - 8 4 1 K r a k ó w, u l . N a d D r w i n ¹ 1 0 / B 3
tel. (012) 657-18-87 fax (012) 657-19-96
-4-
IWI:00046.01
Kod produktu:
BRAC.TOGO80x100P.LE
BRAC.TOGO80x100P.PR
Poni¿sza instrukcja zosta³a przygotowana w oparciu o brodzik Malawi, jednak
mo¿na j¹ zastosowaæ równie¿ do brodzików serii Gabon
Parametry techniczne
A2
Zgodnie z za³¹czon¹ do armatury odp³ywowej instrukcj¹
zainstaluj doln¹ czêœæ syfonu i pod³¹cz go do instalacji
odp³ywowej. SprawdŸ szczelnoœæ.
C
C
H
G
A1
o
lik
si
n
H1
B
Model/Oz nacz enie
A1
A2
H1
TOGO
800
995
650
Wymiar [mm]
G
B
30*
C
H
œrednica
odp³yw u
160
30*
f 50
Monta¿ Nó¿ek.
Brodzik zalecamy montowaæ na oryginalnych nó¿kach.
Odwróæ brodzik do góry dnem (zabezpiecz ranty przed
porysowaniem). Wyznacz miejsca pod nó¿ki i przykrêæ je
wkrêtami 4x16 do dna. Rozmieszczenie jest dowolne
jednak nale¿y staraæ siê rozmieœciæ je w miarê
równomiernie.
UWAGA! W dno nie mo¿na wkrêcaæ wkrêtów d³u¿szych
ni¿ 16 mm.
Skrêæ nó¿ki. Wstêpnie wyreguluj nó¿ki na jednakow¹
wysokoœæ tak, aby po skrêceniu syfon nie mia³ kontaktu z
pod³o¿em. Lekko skontruj nakrêtk¹ œruby nó¿ek.
** Brodzik mo¿na równie¿ instalowaæ na podmurówce przy czym nale¿y
pamiêtaæ, aby dno mia³o dobry kontakt z pod³o¿em - mo¿na stosowaæ
-2-
lik
si
ko
n
UWAGA! Brodzik nale¿y montowaæ w taki sposób, aby
boczn¹ powierzchni¹ przylega³ do p³ytek. Nie nale¿y go
instalowaæ pod p³ytkami.
Przed przyst¹pieniem do instalacji nale¿y bezwzglêdnie
œci¹gn¹æ foliê zabezpieczaj¹c¹ brodzik.
Monta¿ brodzika mo¿emy realizowaæ na trzy sposoby:
" monta¿ na oryginalnym stela¿u lub podmurówce +
zabudowa sta³a p³ytkami ceramicznymi,
" monta¿ na noœniku styropianowym - tylko serii Malawi ,
" monta¿ bezpoœrednio w pod³odze (na zdjêciu).
p³ytki
si
li
Instrukcja monta¿u
o
n
* podany wym iar jest orientacyjny. Rzeczywisty wym iar m o¿e siê ró¿niæo ± 10m m
Ustaw brodzik w docelowe miejsce i sprawdŸ, czy wszystkie
nó¿ki maj¹ kontakt z pod³o¿em i brodzik le¿y stabilnie.
Wypoziomuj dok³adnie krawêdzie brodzika. SprawdŸ czy jest
w³aœciwy sp³yw wody z brodzika. SprawdŸ czy w otworze
widaæ doln¹ czêœæ syfonu i czy otwory s¹ wspó³osiowo
ustawione.
Zaleca siê, aby syfon po skrêceniu nie dotyka³ pod³ogi, gdy¿
mo¿e to powodowaæ nieszczelnoœci na styku brodzika i
syfonu. Jeœli zachodzi taka potrzeba nale¿y podkuæ pod
syfonem.
Zaznacz na obu œcianach doln¹ krawêdŸ brodzika.
Odsuñ brodzik i przykrêæ do œciany k¹towniki podtrzymuj¹ce
lub wykonaj podmurówkê do dolnej krawêdzi brodzika.
Odwróæ brodzik do góry dnem. Dokrêæ mocno nakrêtki
kontruj¹ce nó¿ek. Na³ó¿ warstwê silikonu*** na nó¿ki oraz
miejsca przylegania z k¹townikiem lub podmurówk¹. Za³ó¿
uszczelkê ko³nierzow¹ od syfonu. Jeœli syfon nie posiada
brodzik
uszczelki ko³nierzowej to po³ó¿ warstwê silikonu równie¿ przy
odp³ywie.
œciana
Za³ó¿ zgodnie z instrukcj¹ wszystkie uszczelki na doln¹ czêœæ
syfonu
k¹townik
silik
on
50kg
Skrêciæ górn¹ czêœæ syfonu zgodnie z za³¹czon¹ do niego
instrukcj¹.
Uszczelnij silikonem zaznaczone na rysunku miejsca.
Je¿eli pomiêdzy s¹siaduj¹cymi œcianami k¹t jest inny ni¿ 90o
to nale¿y zastosowaæ listwy wykoñczeniowe maskuj¹ce.
Po silikonowaniu nale¿y równomiernie obci¹¿yæ brodzik
mas¹ oko³o 50kg i pozostawiæ do ca³kowitego wyschniêcia
silikonu. Czas schniêcia silikonu jest okreœlony przez
producenta i wynosi zazwyczaj 24 godziny.
Wykonaj obudowê brodzika p³ytkami ceramicznymi:
Je¿eli brodzik nie jest wpuszczony w pod³ogê oraz nie jest
osadzony na noœniku styropianowym to mo¿na do tego
wykorzystaæ np. p³yty do zabudowy, ceg³y, pustaki Ytong na
które naklejamy p³ytki ceramiczne. Przyk³adowy sposób
zabudowy pokazano na rysunku obok.
Nale¿y pamiêtaæ o pozostawieniu kratki rewizyjnej w pobli¿u
odp³ywu.
*** Zalecamy stosowania neutralnego silikonu sanitarnego
Excellent
-3-
