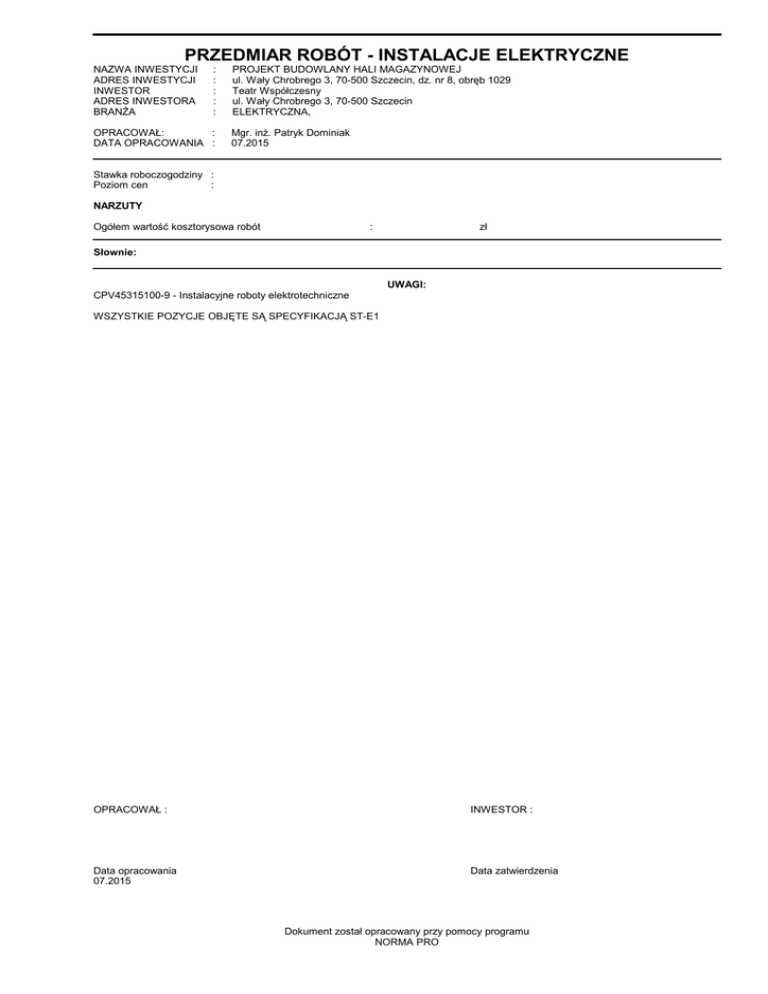

PRZEDMIAR ROBÓT - INSTALACJE ELEKTRYCZNE

PRZEDMIAR ROBÓT - INSTALACJE ELEKTRYCZNE
NAZWA INWESTYCJI
ADRES INWESTYCJI
INWESTOR
ADRES INWESTORA
BRANŻA
:
:
:
:
:
OPRACOWAŁ:
:
DATA OPRACOWANIA :
PROJEKT BUDOWLANY HALI MAGAZYNOWEJ
ul. Wały Chrobrego 3, 70-500 Szczecin, dz. nr 8, obręb 1029
Teatr Współczesny
ul. Wały Chrobrego 3, 70-500 Szczecin
ELEKTRYCZNA,
Mgr. inż. Patryk Dominiak
07.2015
Stawka roboczogodziny :
Poziom cen
:
NARZUTY
Ogółem wartość kosztorysowa robót
:
zł
Słownie:
UWAGI:
CPV45315100-9 - Instalacyjne roboty elektrotechniczne
WSZYSTKIE POZYCJE OBJĘTE SĄ SPECYFIKACJĄ ST-E1
OPRACOWAŁ :
INWESTOR :
Data opracowania
07.2015
Data zatwierdzenia
Dokument został opracowany przy pomocy programu
NORMA PRO
TEATR_PRZEDMIAR_V4.KST
DZIAŁY KOSZTORYSU
Lp.
Nazwa działu
1 OŚWIETLENIE - CPV 45315100-9 - Instalacyjne roboty elektrotechniczne
2 INSTALACJA ODGROMOWA - CPV45315100-9 - Instalacyjne roboty elektryczne
3 POMIARY - CPV 45315100-9 - Instalacyjne roboty elektryczne
-2-
Norma PRO Wersja 4.46 Nr seryjny: 32504
Od
1
13
19
Do
12
18
26
OGÓLNA CHARAKTERYSTYKA OBIEKTU
1.Ogólna charakterystyka obiektu oraz wskaźniki techn.- ekonom.
Projektowany budynek jest budynkiem magazynowym. Budynek wyposażony jest w podstawowe instalacje elektryczne w tym: oświetleniową, gniazd odbiorczych.
1. Bilans mocy
Tablica magazynu TM:
Pins = 2 kW
tg? = 0,4
Iobl = 1x10A
1.Zasilanie obiektu i rozdział energii elektrycznej
Zasilanie projektowanego obiektu realizowane będzie docelowo z istniejącej rozdzielnicy głównej, istniejącego budynku.
1.Projektowane przyłącze energetyczne
Wewnętrzną linię zasilająca należy wykonać zgodnie z niniejszym projektem linią kablową typu YAY 3x6mm od istniejącej rozdzielnicy
RG do projektowanej tablicy TM.
2.Wyłącznik główny zasilania
W istniejącym budynku jest zamontowany wyłącznik główny p.poż.
3.WLZ - wewnętrzne linie zasilające
Projektowane linie zasilające w części hali prowadzić w korytku kablowym, podejścia pod rozdzielnice w rurkach instalacyjnych typu RB.
2.Oświetlenie wnętrz
1.Oświetlenie podstawowe
Zaprojektowano oświetlenie wnętrz zgodnie z normą PN-EN 12464-1, zastosowane oprawy oświetleniowe należy traktować jako przykładowe, z możliwością zamiany na inne o równoważnych parametrach tak aby uzyskane za pomocą ich oświetlenie było zgodne z normą.
Przyjęte natężenie oświetlenia dla poszczególnych pomieszczeń zgodnie z normą i przeznaczeniem:
hala magazynowa
150lx
Współczynnik równomierności nie może być gorszy niż 0,7, dla pomieszczeń magazynowych i technicznych dopuszcza się współczynnik nie gorszy niż 0,5.
1.Sterowanie oświetleniem
Sterowanie oświetleniem w poszczególnych pomieszczeniach odbywać się będzie za pośrednictwem lokalnych łączników oświetlenia.
2.Oświetlenie awaryjne/bezpieczeństwa
Oświetlenie awaryjne w budynku obliczono zgodnie z normą PN-EN-1838. Projektowane oświetlenie awaryjne ma zapewnić oświetlenie
na drodze ewakuacyjnej podczas zaniku zasilania podstawowego. Zgodnie z EN 60598-2-22 oprawy oświetleniowe do oświetlenia ewakuacyjnego usytuowano w pobliżu drzwi wyjściowych oraz takich miejscach aby zwrócić uwagę na niebezpieczeństwo, w tym urządzeń
ppoż..
W budynku przewiduje się montaż dedykowanych opraw oświetlenia podstawowego z 1 godz. układem podtrzymania zasilania oraz
uzbrojenie opraw oświetlenia podstawowego w układy podtrzymania zasilania.
W celu zasilenia inwerterów w oprawach oświetleniowych należy prowadzić dodatkową „żyłę fazowa” bezpośrednio z zabezpieczenia
danego obwodu z pominięciem łączników klawiszowych itp. Oprawy z modułem awaryjnym 1 godz. oznaczono symbolem „Aw”.
Projektowane oprawy awaryjne zaprojektowano jako „jasne” świecące na stałe.
UWAGA: oprawy oświetlenia awaryjnego winny posiadać aktualny certyfikat dopuszczenia wydany przez jednostkę certyfikująca np.
CNBOP z Józefowa k/Warszawy
3.Instalacje odbiorcze gniazd
1.1 Instalacja gniazd odbiorczych
Zaprojektowano obwód gniazda odbiorczego, zamontowanego w tablicy TM.
Obwód gniazda zabezpieczony jest wyłącznikiem różnicowo-prądowym typu AC i o prądzie nominalnym różnicowym ?I=30mA.
1.Ochrona od porażeń prądem elektrycznym
Z punktu widzenia ochrony przeciwporażeniowej sieć odbiorcza będzie pracować w układzie TN-S z osobnymi przewodami ochronnymi
PE i przewodem neutralnymi N. Rozdział przewodu PEN na przewód PE i N w rozdzielnicy RG punkt rozdziału należy uziemić. Dla
wszystkich tablic rozdzielczych projektuje się system prądu przemiennego 5-przewodowy (L1,L2,L3, N i PE).
Jako środek ochrony dodatkowej przed dotykiem zastosowano szybkie samoczynne wyłączenie zasilania. Dodatkowo w obwodach
gniazd zastosowano wyłączniki przeciwporażeniowe różnicowoprądowe o znamionowym prądzie różnicowym 0,03A.
2.Ochrona odgromowa. Instalacje uziemiające
Przyjęta klasa ochrony odgromowej IV, zgodnie z obliczeniami, siatka 20x20m, na części hali magazynowej jako zwód pionowy zgodnie
z normą PN-IEC 61024-1 należy wykorzystać blaszane pokrycie dachu, blacha dachowa d>0,5mm warunek normowy spełniony.
Przewody odprowadzające z pręta FeZn ?8mm (stal cynkowana ogniowo) łączyć poprzez złącza kontrolne z wyprowadzeniami od uziomu pogrążanego. Metalowe rury spustowe rynien łączyć z przewodami odprowadzającymi min. 30 cm nad poziomem gruntu. W tablicy
TM zamontować ochronniki przepięć klasy B+C.
Wprowadzone do budynku metalowe instalacje oraz listwę PE rozdzielnicy głównej łączyć z główną szyną wyrównawczą przewodem
LgY25mm.
8.1 Uziom budynku
Obowiązkowo wykonać uziom otokowy z taśmy Fe-Zn30x4, taśmę ułożyć na min. głębokości 0,6m w odległości 1m od obrysu budynku,
wyprowadzić końce do połączenia instalacji odgromowej oraz szyny PE w rozdzielnicy głównej. Wykonać pomiary powykonawcze, w
przypadku gdy zmierzona rezystancja będzie większa niż R>10ohm należy przy końcach wyprowadzeń uzupełnić o uziom pionowy pogrążany do uzyskania projektowanej rezystancji R<10ohm.
3.System sterowania drzwiami wydzielenia p.poż.
Zaprojektowano system sterowania drzwiami wydzielenia p.poż w oparciu o centralę typu BUZ. Centralę należy instalować wewnątrz
budynku w miejscu dobrej cyrkulacji powietrza, tak by wskaźniki diodowe stanu pracy były dobrze widoczne.
W miarę możliwości centralę umieszczać w miejscu oddalonym minimum 15cm od instalacji silnoprądowych. Należy zapewnić stały
dostęp w celach konserwacyjnych. Przyciski zwalniające montować w pobliżu zamknięcia ogniowego w widocznym i łatwo dostępnym
-3-
Norma PRO Wersja 4.46 Nr seryjny: 32504
OGÓLNA CHARAKTERYSTYKA OBIEKTU
miejscu. Na rysunku przedstawiono zalecany przez producenta sposób rozmieszczenia czujek w pobliżu bram i drzwi, którymi sterują
centrale BAZ. Linie dozorowe i linie elektromagnesów powinny być wykonane przewodem nieekranowanym typu YnTKSY o minimalnej
średnicy żyły 0,8mm, natomiast linia zasilająca centralę napięciem sieciowym 230VAC, i sygnalizatorów, przewodem o właściwościach
ciągłości dostawy energii PH 90.
Centrale mogą pracować z chwytakami elektromagnetycznymi i czujkami automatycznymi wskazanymi w dopuszczeniach wyrobu. W
przypadku stosowania urządzeń innych producentów wymagana jest obustronna zgoda na ich współdziałanie. Centrale nie mogą
współpracować z urządzeniami transmisji alarmu pożarowego.
Wszystkie elementy składowe systemu muszą posiadać aktualne dopuszczenie i certyfikat wydany przez jednostkę certyfikującą np.
CNBOP Józefów
-4-
Norma PRO Wersja 4.46 Nr seryjny: 32504
TEATR_PRZEDMIAR_V4.KST
KSIĄŻKA PRZEDMIARÓW
Lp.
Podst
Opis i wyliczenia
j.m.
1 OŚWIETLENIE - CPV 45315100-9 - Instalacyjne roboty elektrotechniczne
1 KNNR 5
Oprawa oświetleniowa np. PHILIPS TCW215 2xTL-D36W HFP IP66 lub rów- kpl.
d.1 0502-04 ST- noważne
E1_WEW
7
kpl.
2 KNNR 5
Moduł awaryjny do oprawy
d.1 0502-04 STE1_WEW
4
kpl.
4 KNNR 5
łącznik pojedynczy IP44
d.1 0306-01 STE1_WEW
3
szt.
5 KNNR 5
łącznik świecznikowy IP44
d.1 0306-01 STE1_WEW
1
szt.
6 KNNR 5
Wykucie bruzd dla przewodów wtynkowych w cegle
d.1 1207-01 STE1_WEW
39
m
7 KNNR 5
Zaprawianie bruzd - ręczne przygotowanie zaprawy cementowo-wapiennej
d.1 1208-05 STE1_WEW
39*0.05*0.05
m3
8 KNNR 5
Zaprawianie bruzd o szerokości do 25 mm
d.1 1208-01 STE1_WEW
39
m
9 KNNR 5
Rury winidurowe o śr.do 20 mm układane n.t. na podłożu innym niż beton
d.1 0103-05 STE1_WEW
39
m
10 KNNR 5
Przewody kabelkowe o łącznym przekroju żył do 7.5 mm2 - Przewód YDYd.1 0205-01 ST- 450/750 V 4x1,5mm2
E1_WEW
39
m
szt.
szt.
m
m3
m
Przewody kabelkowe o łącznym przekroju żył do 7.5 mm2 - Przewód
YKY3x6mm2 - zasilanie tablicy magazynu
20
12 KNNR 5
Montaż tablicy magazynu z wyposażeniem np. rozdzielnica natynkowa typu
d.1 0404-04 ST- HAGER VE212PN lub rownoważne
E1_WEW
1
m
m
7.000
RAZEM
7.000
4.000
RAZEM
4.000
2.000
RAZEM
2.000
3.000
RAZEM
3.000
1.000
RAZEM
1.000
39.000
RAZEM
39.000
0.098
RAZEM
0.098
39.000
RAZEM
39.000
39.000
RAZEM
39.000
39.000
RAZEM
39.000
20.000
RAZEM
20.000
1.000
RAZEM
1.000
4.000
RAZEM
4.000
61.000
RAZEM
61.000
m
m
szt.
szt.
2 INSTALACJA ODGROMOWA - CPV45315100-9 - Instalacyjne roboty elektryczne
13 KNNR 5
Przewody uziemiające i wyrównawcze w budynkach ułożone luzem - Bednarka m
d.2 0602-04 ST- stalowa ocynkowana 30x4mm
E1_WEW
4
m
14 KNNR 5
Przewody instalacji odgromowej naprężane poziome - pręty stalowe ocynkod.2 0601-05 ST- wane FeZn fi 8mm
E1_WEW
61
m
m
15 KNNR 5
Przewody instalacji odgromowej naprężane pionowe - pręty stalowe ocynkowa- m
d.2 0601-06 ST- ne FeZn fi 8mm
E1_WEW
-5-
Norma PRO Wersja 4.46 Nr seryjny: 32504
Razem
kpl.
3 KNNR 5
Oprawa zewnętrzna np. LENA LIGHTING Quest 150W SM + czujka ruchu lub kpl.
d.1 0502-04 ST- równoważne
E1_WEW
2
kpl.
11 KNNR 5
d.1 0205-03
Poszcz
TEATR_PRZEDMIAR_V4.KST
Lp.
Podst
KSIĄŻKA PRZEDMIARÓW
Opis i wyliczenia
4*10
j.m.
m
16 KNNR 5
Przewody instalacji odgromowej naprężane pionowe - szpilki pomiedziowane o m
d.2 0601-06 ST- długości 1,5m
E1_WEW
4
m
17 KNNR 5
Rury ochronne z PCW o śr.do 50 mm - rura grubościenna
d.2 0113-01 STE1_WEW
40
m
18 KNNR 5
Łączenie przewodów instalacji odgromowej lub przewodów wyrównawczych z
d.2 0611-05 ST- bednarki o przekroju do 120 mm2 na ścianie lub konstrukcji zbrojenia
E1_WEW
10
szt.
3 POMIARY - CPV 45315100-9 - Instalacyjne roboty elektryczne
19 KNNR 5
Badania i pomiary instalacji uziemiającej (pierwszy pomiar)
d.3 1304-01 STE1_WEW
2
m
szt.
Poszcz
40.000
RAZEM
szt.
szt.
21 KNNR 5
Sprawdzenie samoczynnego wyłączania zasilania (pierwsza próba)
d.3 1305-01 STE1_WEW
2
prób.
22 KNNR 5
Sprawdzenie samoczynnego wyłączania zasilania (następna próba)
d.3 1305-02 STE1_WEW
8
prób.
23 KNR 13-21 Pomiary natężenia oświetlenia - pierwszy kpl. 5 pomiarów dok.na stanowisku
d.3 0301-03 STE1_WEW
2
kpl.po
m.
24 KNR 13-21 Pomiary natężenia oświetlenia - każdy dalszy kpl.pomiarów dok.na tym sad.3 0301-04 ST- mym stanowisku
E1_WEW
8
kpl.po
m.
4.000
RAZEM
4.000
40.000
RAZEM
40.000
10.000
RAZEM
10.000
2.000
RAZEM
2.000
25 KNNR 5
d.3 1304-01
Badania i pomiary instalacji uziemiającej (pierwszy pomiar)
szt.
2
szt.
Badania i pomiary instalacji uziemiającej (każdy następny pomiar)
szt.
8
szt.
szt.
8.000
RAZEM
8.000
prób.
2.000
RAZEM
2.000
prób.
8.000
RAZEM
8.000
kpl.po
m.
2.000
RAZEM
-6-
Norma PRO Wersja 4.46 Nr seryjny: 32504
40.000
szt.
20 KNNR 5
Badania i pomiary instalacji uziemiającej (każdy następny pomiar)
d.3 1304-02 STE1_WEW
8
26 KNNR 5
d.3 1304-02
Razem
kpl.po
m.
2.000
8.000
RAZEM
8.000
2.000
RAZEM
2.000
8.000
RAZEM
8.000
TEATR_PRZEDMIAR_V4.KST
Lp.
TABELA ELEMENTÓW SCALONYCH
Nazwa
1 OŚWIETLENIE - CPV 45315100-9 - Instalacyjne roboty elektrotechniczne
2 INSTALACJA ODGROMOWA CPV45315100-9 - Instalacyjne roboty
elektryczne
3 POMIARY - CPV 45315100-9 - Instalacyjne roboty elektryczne
RAZEM
Robocizna
Materiały
Sprzęt
RAZEM
Słownie:
ZESTAWIENIE ROBOCIZNY
Lp.
1. robocizna
Nazwa
Jm
r-g
Słownie:
-7-
Norma PRO Wersja 4.46 Nr seryjny: 32504
Ilość
Cena jedn.
114.9540
RAZEM
Wartość
TEATR_PRZEDMIAR_V4.KST
Lp.
Nazwa
1. Bednarka stalowa ocynkowana 30x4mm
2. pręty stalowe ocynkowane
FeZn fi 8mm
3. szpilki pomiedziowane o długości 1,5m
4. uchwyty
5. Piasek uszlachetniony
6. Cement CEM I 42,5 - workowany
7. rura grubościenna
8. uchwyty do rur z PCW
9. Śruby stal.z podkładk.i nakrętk. M 16
10. Montaż tablicy magazynu z
wyposażeniem np. rozdzielnica natynkowa typu HAGER
VE212PN lub rownoważne
11. Oprawa oświetleniowa np.
PHILIPS TCW215 2xTLD36W HFP IP66 lub równoważne
12. Oprawa zewnętrzna np. LENA
LIGHTING Quest 150W SM +
czujka ruchu lub równoważne
13. Moduł awaryjny do oprawy
14. łącznik świecznikowy IP44
15. łącznik pojedynczy IP44
16. Rura instalacyjna gładka RB
20 mm
17. Złączka kompensacyjan do
rur ZCL 20
18. wsporniki naciągowe
19. wsporniki przelotowe
20. złącza kontrolne
21. złącza rynnowe
22. złączki przelotowe kabłąkowe
naprężające
23. Przewód YDY-450/750 V 4x1,
5mm2
24. Przewody kabelkowe o łącznym przekroju żył do 7.5 mm2
- Przewód YKY3x6mm2
25. Kołki uniw. rozpor. z wkrętami
8 mm
26. materiały pomocnicze
ZESTAWIENIE MATERIAŁÓW
Jm
Ilość
Il inw.
Il wyk.
kg
4.1600
4.1600
m
m
105.040
0
4.1600
105.040
0
4.1600
szt
m3
t
81.9000
0.1078
0.0344
81.9000
0.1078
0.0344
m
szt
kg
41.6000
28.0000
0.0240
41.6000
28.0000
0.0240
szt
1.0000
1.0000
szt
7.0000
7.0000
szt
2.0000
2.0000
szt
szt
szt
m
4.0000
1.0200
3.0600
40.5600
4.0000
1.0200
3.0600
40.5600
szt
15.9900
15.9900
szt
szt
szt
szt
szt
8.1608
9.1809
0.0800
3.0300
12.2412
8.1608
9.1809
0.0800
3.0300
12.2412
m
40.5600
40.5600
m
20.8000
20.8000
szt
81.9000
81.9000
Cena
jedn.
Wartość
Grupa
Dostawca
Cena dostawcy
RaRabat
bat
mak- zastosy- sowamalny
ny
zł
RAZEM
Słownie:
ZESTAWIENIE SPRZĘTU
Lp.
Nazwa
1. spawarka elektryczna wirująca 300 A
Jm
m-g
Słownie:
-8-
Norma PRO Wersja 4.46 Nr seryjny: 32504
Ilość
Cena jedn.
1.4576
RAZEM
Wartość
