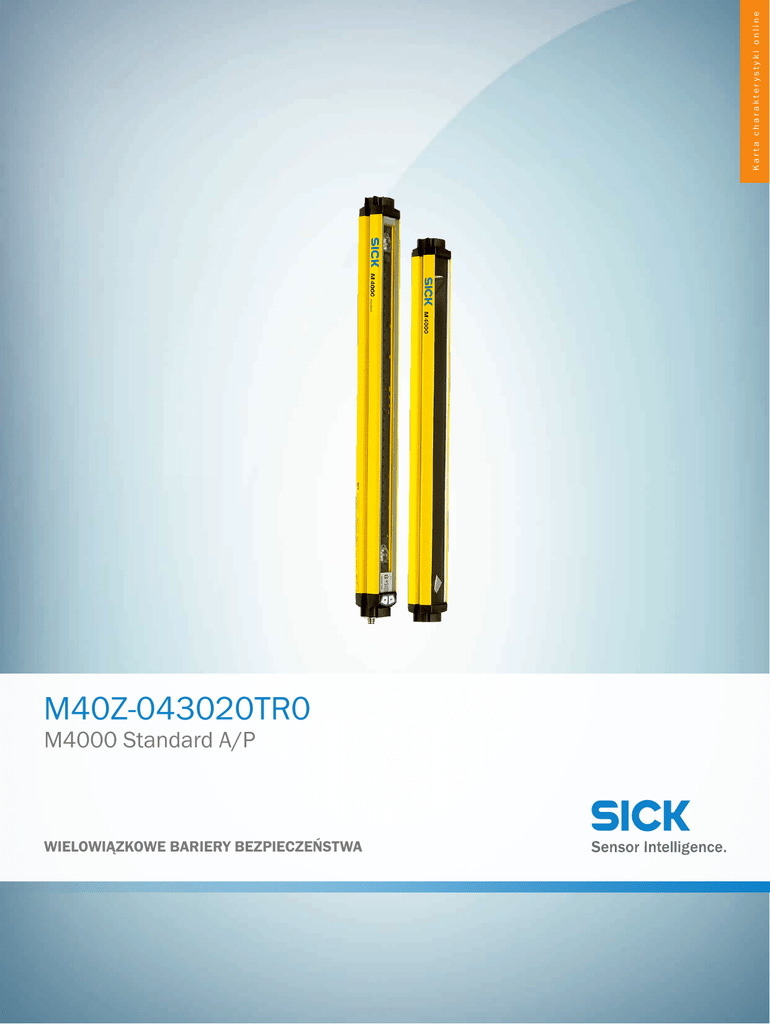

Karta katalogowa

Karta charakterystyki online
M40Z-043020TR0
M4000 Standard A/P
WIELOWIĄZKOWE BARIERY BEZPIECZEŃSTWA
M40Z-043020TR0 | M4000 Standard A/P
WIELOWIĄZKOWE BARIERY BEZPIECZEŃSTWA
A
B
C
D
E
F
Informacje do zamówienia
Typ
Nr artykułu
M40Z-043020TR0
więcej wersji urządzeń i akcesoriów
1200130
www.sick.com/M4000_Standard_A_P
Szczegółowe dane techniczne
Cechy
H
I
J
K
L
M
N
O
P
Q
R
S
T
Zasięg
0,5 m ... 4,5 m
Liczba wiązek
4
Odstęp miedzy wiązkami
300 mm
Czas odpowiedzi
10 ms
Synchronizacja
Synchronizacja optyczna
Pokrywa z wbudowanym sygnalizatorem
świetlnym
✔
Charakterystyka bezpieczeństwa technicznego
Typ
Typ 4 (IEC 61496)
Poziom nienaruszalności bezpieczeństwa
SIL3 (IEC 61508)
SILCL3 (EN 62061)
Kategoria
Kategoria 4 (EN ISO 13849)
Poziom zapewnienia bezpieczeństwa
PL e (EN ISO 13849)
PFHD (średnie prawdopodobieństwo niebezpiecznej awarii na godzinę)
6,6 x 10-9 (EN ISO 13849)
TM (okres użytkowania)
20 lat(a) (EN ISO 13849)
Bezpieczny stan w przypadku usterki
Co najmniej jedno urządzenie OSSD jest wyłączone
Funkcje
Funkcje
Stan dostarczony
Blokada restartu
✔
Wbudowana
Monitorowanie urządzeń zewnętrznych
(EDM)
✔
Aktywowana
Kodowanie wiązki
✔
Niekodowany
Konfigurowalne wyjście statusu
✔
Zanieczyszczenie (OWS)
2
OPTOELEKTRONICZNE URZĄDZENIA OCHRONNE | SICK
Karta charakterystyki online | 2017-01-26 19:26:13
Informacje mogą ulec zmianie bez powiadomienia
M40Z-043020TR0 | M4000 Standard A/P
WIELOWIĄZKOWE BARIERY BEZPIECZEŃSTWA
Interfejsy
Podłączenie systemu
Typ przyłącza Wtyk M12, 8 pinów
Dopuszczalna długość przewodów ≤ 15 m 1)
Dopuszczalny przekrój przewodu ≥ 0,25 mm²
Rodzaj konfiguracji
Przyciski konfiguracyjne
Wskaźniki
LEDs
Wyświetlacz 7-segmentowy
Magistrala sieciowa, sieć przemysłowa
Integracja za pośrednictwem sterownika bezpie- CANopen, DeviceNet™, EtherCAT®, EtherNet/IP™, Modbus TCP, PROFIBUS DP, PROFINET 2)
czeństwa Flexi Soft
1)
2)
Zależnie od obciążenia, zasilacza i przekroju przewodu. Należy przestrzegać podanych danych technicznych.
Więcej informacji na temat Flexi Soft znajduje się w katalogu produktów sens:Control – rozwiązania sterowania bezpieczeństwem lub na stronie internetowej ->
www.sick.com/FlexiSoft.
Dane elektryczne
Klasa ochrony
III (EN 50178)
Napięcie zasilania UV
24 V DC (19,2 V DC ... 28,8 V DC) 1)
Tętnienia resztkowe
≤ 10 % 2)
Pobór prądu
≤ 0,6 A 3)
Wyjścia bezpieczeństwa (OSSD)
Rodzaj wyjścia 2 półprzewodniki PNP, chronione przed zwarciem, kontrolowane pod kątem zwarcia międzykanałowego 4)
Napięcie łączeniowe – sygnał WYSOKI 24 V DC (UV – 2,25 V DC ... UV)
Napięcie łączeniowe – sygnał NISKI ≤ 2 V DC
Prąd przełączania ≤ 500 mA
Wyjścia sygnalizacyjne
Rodzaj wyjścia Półprzewodniki PNP, chronione przed zwarciem
Napięcie łączeniowe – sygnał WYSOKI 24 V DC (UV – 4,2 V DC ... UV)
Napięcie łączeniowe – sygnał NISKI Wysokoomowe
Prąd przełączania ≤ 100 mA
1)
Zewnętrzne zasilanie elektryczne musi być odporne na krótkotrwały zanik napięcia przez 20 ms zgodnie z normą EN 60204-1. Firma SICK oferuje odpowiednie zasilacze jako wyposażenie dodatkowe.
2)
3)
4)
W ramach granic UV.
Bez obciążenia.
Dotyczy napięć w zakresie od –30 V do +30 V.
Dane mechaniczne
Przekrój poprzeczny obudowy
52 mm x 55,5 mm
Materiał obudowy
Stop aluminium ALMGSI 0,5
Obróbka powierzchni
Lakierowanie proszkowe
Materiał szybki przedniej
Poliwęglan, z powłoką odporną na zarysowanie
Dane dotyczące otoczenia
Stopień ochrony
IP 65 (EN 60529)
Temperatura otoczenia pracy
–30 °C ... +55 °C
Temperatura składowania
–30 °C ... +70 °C
2017-01-26 19:26:13 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
OPTOELEKTRONICZNE URZĄDZENIA OCHRONNE | SICK
3
M40Z-043020TR0 | M4000 Standard A/P
WIELOWIĄZKOWE BARIERY BEZPIECZEŃSTWA
Wilgotność powietrza
15 % ... 95 %, bez kondensacji
Odporność na drgania
5 g, 10 Hz ... 55 Hz (IEC 60068-2-6)
Odporność na wstrząsy
10 g, 16 ms (IEC 60068-2-29)
Inne dane
Długość fali
850 nm
Rysunek wymiarowy (Wymiary w mm)
Elementy odbijające światło do M4000 Standard A/P
2.2
(0.09)
3.5
1
(0.24)
10.5
(0.41)
S1
4
14.5
M4000 Passive
(mirror deflection)
(0.57)
14.5
91.7 (3.61)
91.7 (3.61)
S1
L2
L1
S1
L2
L1
S1
Sliding nut groove
for side mounting
(0.57)
H
I
J
K
L
M
N
O
P
Q
R
S
T
6
(1.08)
(0.14)
27.5
(2.05)
(0.55)
(2.19)
(0.04)
52
(2.05)
14
55.5
52
72.3 (2.85)
A
B
C
D
E
F
M4000 Passive
(fiber-optic deflection)
OPTOELEKTRONICZNE URZĄDZENIA OCHRONNE | SICK
Karta charakterystyki online | 2017-01-26 19:26:13
Informacje mogą ulec zmianie bez powiadomienia
M40Z-043020TR0 | M4000 Standard A/P
25
55.5 (2.19)
27.5
52 (2.05)
(0.98)
WIELOWIĄZKOWE BARIERY BEZPIECZEŃSTWA
>20
(0.79)
(1.08)
1
S1
2
Optional (receiver only):
Design with integrated LED
Laser warning label
(receiver with
integrated alignment
aid only)
2
L2
L1
1
Mounting ranges for the
brackets
Laser output opening
(receiver with
integrated alignment
aid only)
14
(0.55)
3.5
(0.14)
1
2.2
(0.09)
10.5
(0.41)
13
Sliding nut groove for
side mounting
(0.51)
>20
(0.79)
12.5
23.5
(0.93)
(0.49)
71.2 (2.80)
14.4
(0.57)
99.8 (3.93)
S1
2
1
(0.04)
6
(0.24)
Cable socket M12 angled
(only with AS-Interface:
aligned)
AS-Interface clip M12
(aligned)
47.5
(1.87)
(1.97)
Ca. 83 (3.27)
(connector range)
50
(1.30)
Ca. 43 (1.69)
(connector range)
33
(1.22)
Ca. 47 (1.85)
(connector range)
31
90°
Cable socket M12 with cable
(left) and cable plug M12 with
cable (right, optional, only on
receiver)
Liczba wiązek
Odstęp miedzy wiązkami S1
L1
L2
2
500 (19.69)
643 (25.31)
672 (26.46)
4
300 (11.81)
1,043 (41.06)
1,072 (42.20)
2017-01-26 19:26:13 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
OPTOELEKTRONICZNE URZĄDZENIA OCHRONNE | SICK
5
M40Z-043020TR0 | M4000 Standard A/P
WIELOWIĄZKOWE BARIERY BEZPIECZEŃSTWA
A
B
C
D
E
F
Zalecane akcesoria
więcej wersji urządzeń i akcesoriów
www.sick.com/M4000_Standard_A_P
Krótki opis
Typ
Nr artykułu
BEF-3WNGBAST4
7021352
4 sztuk, Zestaw mocujący 6, uchwyt boczny, obrotowy, Cynkowy odlew ciśnieniowy
BEF-1SHABAZN4
2019506
4 sztuk, Zestaw mocujący 12, obrotowy, Swivel Mount
BEF-2SMGEAKU4
2030510
AR60
1015741
Adapter AR60, M4000
4040006
Uchwyty montażowe i płytki mocujące
4 sztuk, Zestaw mocujący 1, kątownik utrzymujący, sztywny, w kształcie litery L, ze śrubami mocującymi i podkładkami
Uchwyty zaciskowe i do ustawienia położenia
Wskaźniki wzajemnego położenia
Celownik laserowy do różnych czujników, klasa lasera 2 (IEC 60825): nie patrzeć w
promień lasera!
H
I
J
K
L
M
N
O
P
Q
R
S
T
Adapter AR60 do M4000 i M4000 Curtain
