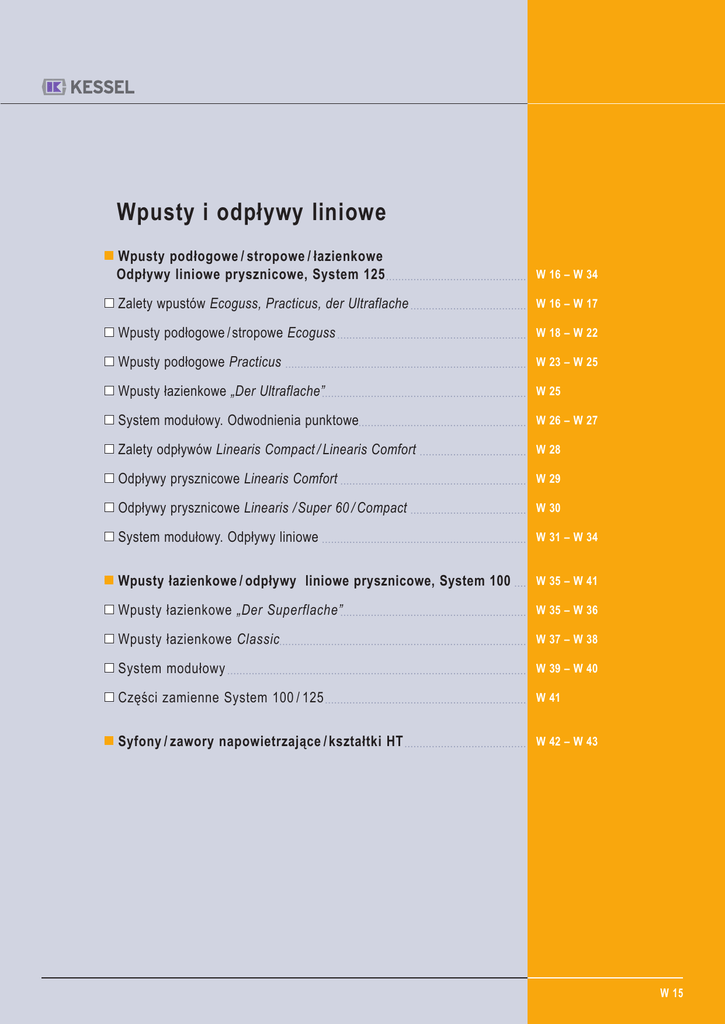

Wpusty i odpływy liniowe
Wpusty podłogowe / stropowe / łazienkowe
Odpływy liniowe prysznicowe, System 125 .............................................. W 16 – W 34
Zalety wpustów Ecoguss, Practicus, der Ultraflache ...................................... W 16 – W 17
Wpusty podłogowe / stropowe Ecoguss .............................................................. W 18 – W 22
Wpusty podłogowe Practicus ............................................................................... W 23 – W 25
Wpusty łazienkowe „Der Ultraflache”................................................................... W 25
System modułowy. Odwodnienia punktowe....................................................... W 26 – W 27
Zalety odpływów Linearis Compact / Linearis Comfort ................................... W 28
Odpływy prysznicowe Linearis Comfort ............................................................. W 29
Odpływy prysznicowe Linearis / Super 60 / Compact ...................................... W 30
System modułowy. Odpływy liniowe ................................................................... W 31 – W 34
Wpusty łazienkowe / odpływy liniowe prysznicowe, System 100 .... W 35 – W 41
Wpusty łazienkowe „Der Superflache”............................................................. W 35 – W 36
Wpusty łazienkowe Classic................................................................................. W 37 – W 38
System modułowy .................................................................................................. W 39 – W 40
Części zamienne System 100 / 125 .................................................................. W 41
Syfony / zawory napowietrzające / kształtki HT ........................................ W 42 – W 43
W 15
Żeliwo szare to przeszłość ... teraz jest Ecoguss !
Wpusty stropowe Ecoguss DN 50/70/80/100
Ekonomiczna alernatywa dla wpustów żeliwnych
Wpusty System 125
Wpusty z tworzywa Ecoguss łączą
w sobie typowe zalety żeliwa
i tworzywa sztucznego. Są lekkie
(70 % lżejsze niż wpusty z żeliwa),
nie korodują, nie powodują przenoszenia hałasu i są odporne na
wysokie temperatury.
Odporność chemiczna
Niezwykle wysoka odporność na kwasy
i zasady zawarte w ściekach
zanieczyszczonych chemikaliami.
Struktura plastra miodu
umożliwia perfekcyjne
umieszczenie w betonie
Obrotowa
nasadka
Odporność na wysokie temperatury
do 400°C (krótkotrwałe działanie) umożliwia to
obróbkę przy zastosowaniu gorącego bitumu
Metaliczne tworzywo kompozytowe
według DIN 18195
• Cechy metalu a jednocześnie brak korodowania i przewodzenia prądu
(nie jest konieczne uziemienie!)
Połączenie z rurami SML
Przyłącze do rur SML według DIN 19522
w DN 50, 70, 80 i 100.
Nie są konieczne elementy przejściowe!
Ochrona przed hałasem
• Materiał dźwiękochłonny
DN
DA
• Optymalna hydraulika
• Dla podwyższonych wymagań ochrony przed hałasem
DIN 4109 < 30 dB (A)
50
58
70
78
80
83
100
110
Ochrona przeciwpożarowa
Zabezpieczenie przed ogniem i dymem Fire-Kit
Opcjonalnie do korpusów Ecoguss lub Practicus z odpływem pionowym.
Stosować tylko łącznie z syfonem!
Elegancki wygląd i wzorowa higiena
Efekt samoczyszczenia dzięki zastosowaniu niekorodującej
i gładkiej powierzchni.
Syfon
wys. zamknięcia wodnego 50 mm
według PN EN 1253
Wkład przeciwpożarowy
Fire-Kit
nie tak . . .
. . . tylko tak!
Nowoczesny design. Wysoka jakość.
Szczelinowa
W 16
Niewidoczny
wpust
Oval
Spot
Cross
Festival
Parade
Slot
2013
Sticks
Odwodnienia punktowe System 125
Solidne wpusty z tworzywa sztucznego
Wpusty stropowe Practicus DN 50/70/100
Samoczyszczenie dzięki niekorodującej i gładkiej powierzchni
Wysoka przepustowość nawet
do 1,8 l/s
Struktura plastra miodu
umożliwia perfekcyjne
umieszczenie w betonie
Wpusty System 125
Obrotowa
pokrywa/ nasadka
Idealny do podłączenia do rur
z tworzywa sztucznego
Wpusty łazienkowe „Der Ultraflache“
Z krawędzią przyłączeniową
Idealne do remontów budynków
Z kołnierzem do uszczelnień płynnymi masami izolacyjnymi
Obrotowa
nasadka
54 mm
Do górnej
krawędzi
kołnierza
Wys. zabudowy
5
4
3
2
1
łącznie z
pokrywą
69 mm
Wys. zabudowy
6
7
8
Teraz także DN 50
Wpust łazienkowy „Der Ultraflache“ z kołnierzem do uszczelnień płynnymi masami izolacyjnymi. Min. wys. zabudowy tylko 69 mm.
Funkcjonalność i design
Niewidoczny wpust z pokrywą do wklejenia płytek
i systemem ryglowania
Wyjmowane sitko na zanieczyszczenia z tworzywa sztucznego
System Lock & Lift umożliwiający zamykanie i zdejmowanie kratki
Multistop: idealny syfon do wpustów często wysychających, np. w łazienkach rzadko używanych, w łazienkach z ogrzewaniem
podłogowym. Możliwość zainstalowania na zabudowanym wpuście.
Ochrona przed robactwem...
2013
ochrona przed pianą i
ochrona przed zapachami w jednym!
W 17
Zamawianie produktów
INFORMACJE
Wpusty podłogowe / stropowe Ecoguss i Practicus
Za pomocą naszego systemu
wyszukiwania produktów można
w prosty i szybki sposób
skompletować elementy
potrzebnego wpustu.
%)'(+ %
, & *1 $ /$ $* '(&
$%$
, 0 %$/0
, # $*0 *
+'(
$&%)
"
Najpierw należy wybrać korpus
wpustu w wersji z odpływem
bocznym lub pionowym o odpowiedniej wielkości nominalnej.
*#0(&,
)
$2! *
$"
$&%)'
, & *1
%$/0 , , 0
# $*0
. (- %$
# %
&'.-/1 .
$
'*'-
132
Następnie wybrać pasującą
nasadkę.
'
$
)', ,
%/+##+" !# #
" ' "
,$! + #
+"
,
'
'
$
)', ,
%/+##+" !# #
" ' "
,$! + #
+"
,
'. &*()%+%30
-( . #!$ 2
'
$
)', ,
%/+##+" !# #
" ' "
,$! + #
+"
,
,
'
312
132
120
40
125
min. 10
max. 23
120
W odpowiedniej kolumnie
podany jest numer
katalogowy.
312
132
min. 10
max. 23
40
150
40
312
B
min. 10
max. 18
DN
H
132
DN
DN
H
107
x 273
x135
' ')
16
125
90
, & ( 0
125
', , ! #
$*0
,
, & ( 0
##
'
'
#
#
1
. () "
, & ( 0
$ ' . +
' #
,
$
!" (
##
&'.-!'2
. () " ' #1
,
$1
##
$ ' . +
$
!"
. () " ' #1
. (-() # (
$ ' . +
' ')
#
$
!"
. (-() # (
' ')
#
120
Wpusty System 125
'
125
, & ( 0
' #
,
##
. () " ' #1
$ ' . +
$
!"
. (-() # (
#
' ')
, & (
. () "
!"
&'.' ')
&/-+ %
.$' ')
$" #
&/-+ & %
$%+' ')
$&%)')
# '
&$ ) (+
$"%! (#
&/-+ %
.$' ')
&/-+ & %
$%+' ')
&/-+ %
.$' ')
&/-+ & %
$%+' ')
48 311.53
&/-+ %
.$' ')
&/-+ & %
$%+' ')
##
$" #
%$', ,
-!#+
! " #(* $&
, $'%&,
1() % (&
, '+'(
" "$ )
/$*+ '(&
$#+
.
