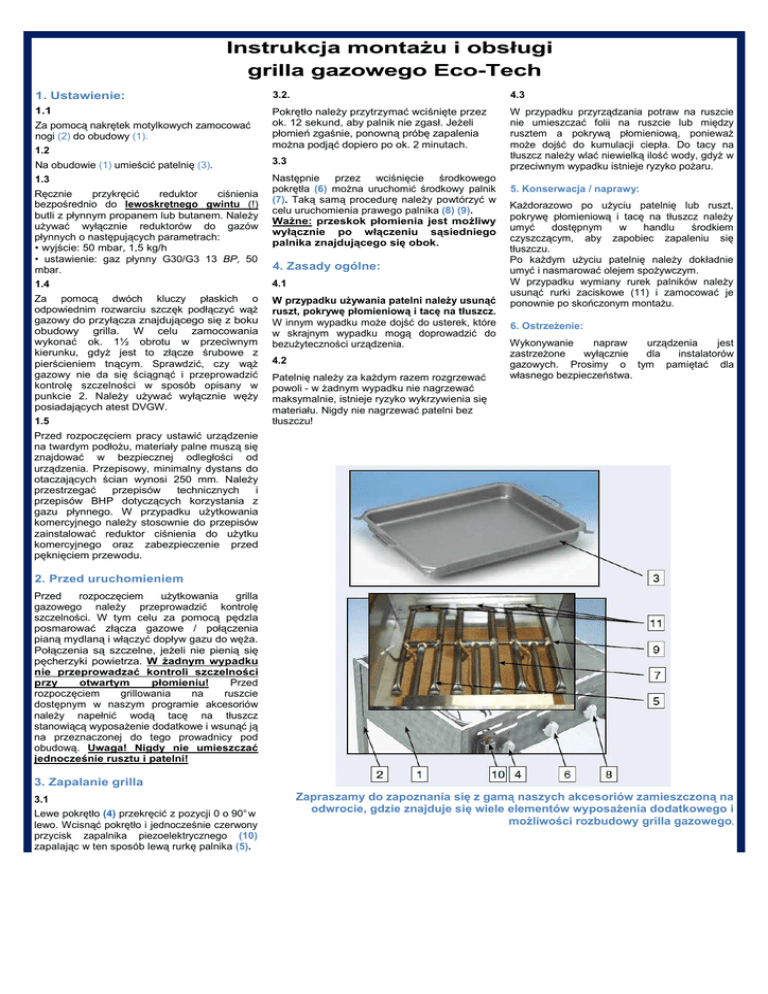

Instrukcja montaŜu i obsługi
grilla gazowego Eco-Tech
1. Ustawienie:
3.2.
4.3
1.1
Pokrętło naleŜy przytrzymać wciśnięte przez
ok. 12 sekund, aby palnik nie zgasł. JeŜeli
płomień zgaśnie, ponowną próbę zapalenia
moŜna podjąć dopiero po ok. 2 minutach.
W przypadku przyrządzania potraw na ruszcie
nie umieszczać folii na ruszcie lub między
rusztem a pokrywą płomieniową, poniewaŜ
moŜe dojść do kumulacji ciepła. Do tacy na
tłuszcz naleŜy wlać niewielką ilość wody, gdyŜ w
przeciwnym wypadku istnieje ryzyko poŜaru.
Za pomocą nakrętek motylkowych zamocować
nogi (2) do obudowy (1).
1.2
Na obudowie (1) umieścić patelnię (3).
3.3
1.3
Następnie przez wciśnięcie środkowego
pokrętła (6) moŜna uruchomić środkowy palnik
(7). Taką samą procedurę naleŜy powtórzyć w
celu uruchomienia prawego palnika (8) (9).
WaŜne: przeskok płomienia jest moŜliwy
wyłącznie po włączeniu sąsiedniego
palnika znajdującego się obok.
Ręcznie
przykręcić
reduktor
ciśnienia
bezpośrednio do lewoskrętnego gwintu (!)
butli z płynnym propanem lub butanem. NaleŜy
uŜywać wyłącznie reduktorów do gazów
płynnych o następujących parametrach:
• wyjście: 50 mbar, 1,5 kg/h
• ustawienie: gaz płynny G30/G3 13 BP, 50
mbar.
4. Zasady ogólne:
1.4
4.1
Za pomocą dwóch kluczy płaskich o
odpowiednim rozwarciu szczęk podłączyć wąŜ
gazowy do przyłącza znajdującego się z boku
obudowy grilla. W celu zamocowania
wykonać ok. 1½ obrotu w przeciwnym
kierunku, gdyŜ jest to złącze śrubowe z
pierścieniem tnącym. Sprawdzić, czy wąŜ
gazowy nie da się ściągnąć i przeprowadzić
kontrolę szczelności w sposób opisany w
punkcie 2. NaleŜy uŜywać wyłącznie węŜy
posiadających atest DVGW.
W przypadku uŜywania patelni naleŜy usunąć
ruszt, pokrywę płomieniową i tacę na tłuszcz.
W innym wypadku moŜe dojść do usterek, które
w skrajnym wypadku mogą doprowadzić do
bezuŜyteczności urządzenia.
1.5
4.2
Patelnię naleŜy za kaŜdym razem rozgrzewać
powoli - w Ŝadnym wypadku nie nagrzewać
maksymalnie, istnieje ryzyko wykrzywienia się
materiału. Nigdy nie nagrzewać patelni bez
tłuszczu!
5. Konserwacja / naprawy:
KaŜdorazowo po uŜyciu patelnię lub ruszt,
pokrywę płomieniową i tacę na tłuszcz naleŜy
umyć
dostępnym
w
handlu
środkiem
czyszczącym, aby zapobiec zapaleniu się
tłuszczu.
Po kaŜdym uŜyciu patelnię naleŜy dokładnie
umyć i nasmarować olejem spoŜywczym.
W przypadku wymiany rurek palników naleŜy
usunąć rurki zaciskowe (11) i zamocować je
ponownie po skończonym montaŜu.
6. OstrzeŜenie:
Wykonywanie
napraw
urządzenia
jest
zastrzeŜone
wyłącznie
dla
instalatorów
gazowych. Prosimy o tym pamiętać dla
własnego bezpieczeństwa.
Przed rozpoczęciem pracy ustawić urządzenie
na twardym podłoŜu, materiały palne muszą się
znajdować w bezpiecznej odległości od
urządzenia. Przepisowy, minimalny dystans do
otaczających ścian wynosi 250 mm. NaleŜy
przestrzegać
przepisów
technicznych
i
przepisów BHP dotyczących korzystania z
gazu płynnego. W przypadku uŜytkowania
komercyjnego naleŜy stosownie do przepisów
zainstalować reduktor ciśnienia do uŜytku
komercyjnego oraz zabezpieczenie przed
pęknięciem przewodu.
2. Przed uruchomieniem
Przed
rozpoczęciem
uŜytkowania
grilla
gazowego naleŜy przeprowadzić kontrolę
szczelności. W tym celu za pomocą pędzla
posmarować złącza gazowe / połączenia
pianą mydlaną i włączyć dopływ gazu do węŜa.
Połączenia są szczelne, jeŜeli nie pienią się
pęcherzyki powietrza. W Ŝadnym wypadku
nie przeprowadzać kontroli szczelności
przy
otwartym
płomieniu!
Przed
rozpoczęciem
grillowania
na
ruszcie
dostępnym w naszym programie akcesoriów
naleŜy napełnić wodą tacę na tłuszcz
stanowiącą wyposaŜenie dodatkowe i wsunąć ją
na przeznaczonej do tego prowadnicy pod
obudową. Uwaga! Nigdy nie umieszczać
jednocześnie rusztu i patelni!
3. Zapalanie grilla
3.1
Lewe pokrętło (4) przekręcić z pozycji 0 o 90° w
lewo. Wcisnąć pokrętło i jednocześnie czerwony
przycisk zapalnika piezoelektrycznego (10)
zapalając w ten sposób lewą rurkę palnika (5).
Zapraszamy do zapoznania się z gamą naszych akcesoriów zamieszczoną na
odwrocie, gdzie znajduje się wiele elementów wyposaŜenia dodatkowego i
moŜliwości rozbudowy grilla gazowego.
śadna impreza nie obejdzie się bez grilla!!
Akcesoria do grillów gazowych Eco-Tech z 1 - 6 palników
Mały fragment z naszej szerokiej palety wyrobów.
Nasze urządzenia moŜna bez problemu rozbudować o dodatkowe elementy, co zapewnia
długotrwałą przyjemność z uŜytkowania grilla.
Standardowa lub mobilna podstawa, półki boczne, osłony chroniące przed strzelającym
tłuszczem, nakładka wok, itd. ... u nas wszystko pochodzi od jednego producenta, dokładnie
dopasowane i zawsze najlepszej jakości ze stali V2A.
Zapraszamy do sprawdzenia na własną rękę.
Grill 3-palnikowy z zestawem akcesoriów obejmującym połączenie
patelni i rusztu
Grill 3-palnikowy z zestawem akcesoriów:
mobilna podstawa (składająca się z półki pod grillem, 4 nóg, 2
uchwytów, 2 kółek), półki boczne i patelnia emaliowana
Grill 3-palnikowy z zestawem akcesoriów obejmującym ruszt,
pokrywę płomieniową i tacę na tłuszcz
Grill 3-palnikowy z zestawem akcesoriów wok:
patelnia wok, przystawka i ruszt (uŜytkowanie tylko z pokrywą płomieniową).
Grill 3-palnikowy z zestawem akcesoriów:
mobilna podstawa (składająca się z półki pod grillem, 4 nóg,
2 uchwytów, 2 kółek) i nadstawka grillowa.
