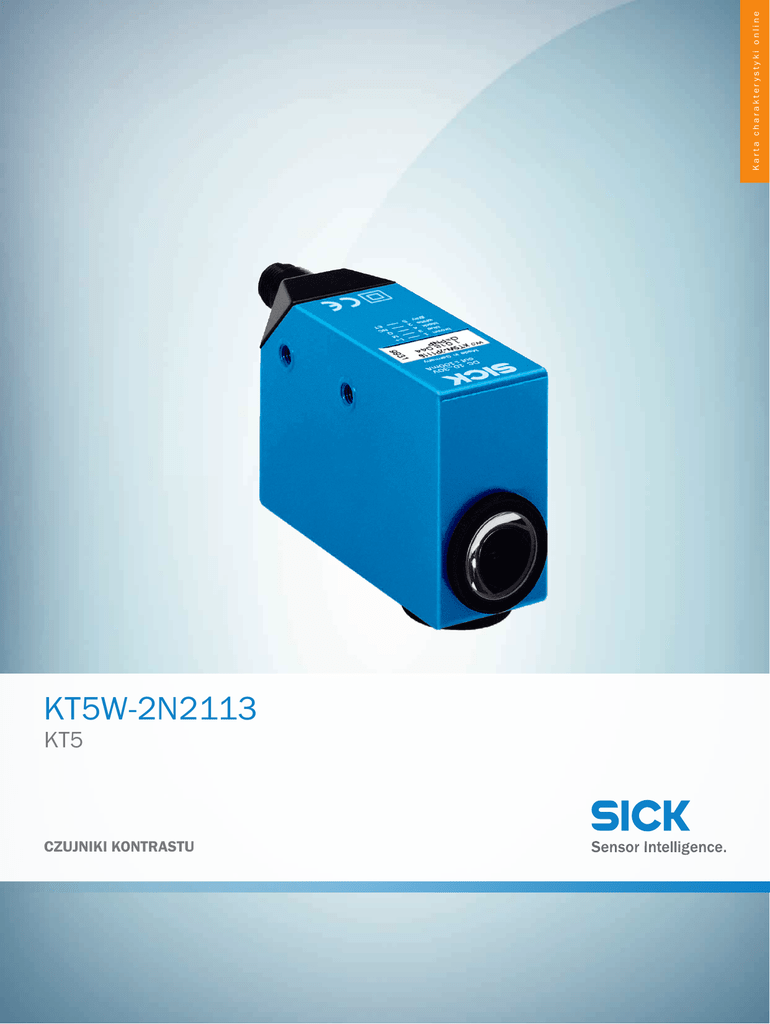

KT5W-2N2113
KT5
CZUJNIKI KONTRASTU
KT5W-2N2113 | KT5
CZUJNIKI KONTRASTU
A
B
C
D
E
F
Informacje do zamówienia
Typ
Nr artykułu
KT5W-2N2113
więcej wersji urządzeń i akcesoriów
1018042
www.sick.com/KT5
Szczegółowe dane techniczne
Cechy
H
I
J
K
L
M
N
O
P
Q
R
S
T
Wymiary (szer. x wys. x głęb.)
30,4 mm x 53 mm x 80 mm
Zasięg odczytu
10 mm 1)
Kształt korpusu (wyjście wiązki światła)
Prostopadłościenny
Tolerancja zasięgu odczytu
± 3 mm
Nadajnik światła
LED, RGB 2)
Długość fali
470 nm, 525 nm, 640 nm
Wylot światła
Dłuższy i krótszy bok urządzenia, zamiennie
Rozmiar plamki świetlnej
1,2 mm x 4,2 mm
Położenie plamki świetlnej
Poziomo 3)
Rodzaj ustawiania
Przycisk Teach-in
Konfiguracja Teach-in
Dynamiczna konfiguracja Teach-in
1)
2)
3)
Od krawędzi przedniej obiektywu.
Średnia żywotność 100 000 godz. przy TU = +25 °C.
W odniesieniu do dłuższego boku urządzenia.
Mechanika/elektryka
Napięcie zasilające
10 V DC ... 30 V DC 1)
Tętnienia resztkowe
≤ 5 Vss 2)
Pobór prądu
< 80 mA 3)
Częstotliwość przełączania
10 kHz 4)
1)
2)
3)
4)
5)
6)
7)
2
Wartości graniczne podczas pracy w sieci zabezpieczonej przed zwarciem maks. 8 A.
Nie może być wyższa ani niższa od podanych tolerancji UV.
Bez obciążenia.
Przy relacji światło/ciemność 1:1.
Czas biegu sygnału przy obciążeniu rezystancyjnym.
Odporny na zwarcie.
Napięcie znamionowe DC 50 V.
CZUJNIKI KONTRASTU, KOLORU I LUMINESCENCJI | SICK
Karta charakterystyki online | 2016-10-07 12:36:11
Informacje mogą ulec zmianie bez powiadomienia
KT5W-2N2113 | KT5
CZUJNIKI KONTRASTU
Czas odpowiedzi
50 µs 5)
Wyjście przełączające
NPN
Wyjścia przełączającego (napięcie)
NPN: WYSOKI = ok. UV / NISKI ≤ 2 V
Prąd wyjściowy Imaks.
100 mA 6)
Wejście, konfiguracja Teach-in (ET)
NPN
Teach: U < 2 V
Run: U = 10 V ... < UV
Wejście, jasno/ciemno (L/D)
NPN
Jasno: U = UV
Ciemno: U = 0 V
Czas pamięci (ET)
25 ms, pamięć nieulotna
Typ przyłącza
Wtyk M12, 5-biegunowy
Klasa ochrony
II 7)
Układy zabezpieczające
Przyłącza UV z zabezpieczeniem przed zmianą polaryzacji
Wyjście Q chronione przed zwarciem
Tłumienie impulsów zakłócających
Stopień ochrony
IP 67
Masa
400 g
Materiał obudowy
Cynkowy odlew ciśnieniowy
1)
2)
3)
4)
5)
6)
7)
Wartości graniczne podczas pracy w sieci zabezpieczonej przed zwarciem maks. 8 A.
Nie może być wyższa ani niższa od podanych tolerancji UV.
Bez obciążenia.
Przy relacji światło/ciemność 1:1.
Czas biegu sygnału przy obciążeniu rezystancyjnym.
Odporny na zwarcie.
Napięcie znamionowe DC 50 V.
Dane dotyczące otoczenia
Temperatura otoczenia podczas pracy
–10 °C ... +55 °C
Temperatura otoczenia – przechowywanie
–25 °C ... +75 °C
Odporność na udary
Wg IEC 60068
Klasyfikacje
ECl@ss 5.0
27270906
ECl@ss 5.1.4
27270906
ECl@ss 6.0
27270906
ECl@ss 6.2
27270906
ECl@ss 7.0
27270906
ECl@ss 8.0
27270906
ECl@ss 8.1
27270906
ECl@ss 9.0
27270906
ETIM 5.0
EC001820
ETIM 6.0
EC001820
UNSPSC 16.0901
39121528
2016-10-07 12:36:11 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
CZUJNIKI KONTRASTU, KOLORU I LUMINESCENCJI | SICK
3
KT5W-2N2113 | KT5
CZUJNIKI KONTRASTU
Rysunek wymiarowy (Wymiary w mm)
KT5-2 Teach-in, KT5-2 Display
Sensing distance
40 mm (1.57 inch)
Ø 26
3.5
4.5
17.4
(0.14)
(0.18)
(0.69)
(1.02)
Sensing distance
20 mm (0.79 inch)
(1.00)
(1.00)
30.4
(1.20)
21
(0.83)
1
2
Ø 25.5
Sensing distance
10 mm (0.39 inch)
(1.10)
Ø 25.6
56 (2.20)
28
9 (0.35)
M5
5
17
4
3
5
28 (1.10)
52 (2.05)
80 (3.15)
13
(0.51)
(0.12)
25 (0.98)
40 (1.57)
53 (2.09)
2
M
A
B
C
D
E
F
3
(0.67)
H
I
J
K
L
M
N
O
P
Q
R
S
T
① Obiektyw (wylot światła), możliwość wymiany na poz. 4
② Gwint mocujący M5, głębokość 5,5 mm
③ Patrz rysunki wymiarowe obiektywów
④ Zaślepka gwintowana, możliwość wymiany na poz. 1
⑤ Wtyk M12 (obracany o 90°)
Możliwości ustawiania
KT5-2 Teach-in, KT5W-xxx3
RUN
1
L
T
E
A
C
H
Q
RUN
2
D
3
TEACH
① Wskaźnik funkcji (żółty)
② Przełącznik preselekcyjny
③ Przycisk Teach-in
4
CZUJNIKI KONTRASTU, KOLORU I LUMINESCENCJI | SICK
Karta charakterystyki online | 2016-10-07 12:36:11
Informacje mogą ulec zmianie bez powiadomienia
KT5W-2N2113 | KT5
CZUJNIKI KONTRASTU
Schemat elektryczny
cd-324
brn
1
blk
4
blu
3
wht
2
gra
5
+(L+)
Q
-(M)
L/D
Teach
Koncepcja obsługi
KT5-2 Teach-in, konfiguracja Teach-in dynamiczna
1. Select switching function
(light/dark)
2. Position mark or
background
L
RUN
L
L
RUN
T
E
A
C
H
RUN
3. Move at least one repeat
length using the light spot
RUN
D
RUN
T
E
A
C
H
RUN
D
Turn rotary switch to desired
teach position:
D = dark switching
L = light switching
Press the teach-in button and
keep it pressed.
Example
L
RUN
T
E
A
C
H
RUN
D
Keep the teach-in button
pressed.
T
E
A
C
H
D
Release the teach-in button.
Yellow LED will illuminate, when
emitted light is on the mark.
Print image in detection track
Light switching
Dark switching
Internal signal
received
Switching
threshold
Output Q
Switching
threshold
Internal signal
received
Output Q
Switching characteristics
The optimum emitted light is selected automatically.
The switching threshold is set in the center between the lowest and the second-lowest reflectivity.
Teach-in can also be performed using an external control signal.
Light/dark setting can also be configured using an external control signal.
Observe the minimum speed (25 mm/s ... 300 mm/s).
2016-10-07 12:36:11 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
CZUJNIKI KONTRASTU, KOLORU I LUMINESCENCJI | SICK
5
KT5W-2N2113 | KT5
CZUJNIKI KONTRASTU
Charakterystyka
KT5-2 Teach-in, KT5G, KT5W, KT5-2 Display
100
90
1
80
70
60
50
Relative sensitivity in %
A
B
C
D
E
F
2
40
30
20
3
10
0
H
I
J
K
L
M
N
O
P
Q
R
S
T
10
20
30
40
50
(0.39)
(0.79)
(1.18)
(1.57)
(1.97)
Sensing distance in mm (inch)
① Zasięg odczytu 10 mm
② Zasięg odczytu 20 mm
③ Zasięg odczytu 40 mm
Zalecane akcesoria
więcej wersji urządzeń i akcesoriów
www.sick.com/KT5
Krótki opis
Typ
Nr artykułu
Płytka G do uniwersalnego uchwytu zaciskowego, Stal, ocynkowana, z uniwersalnym
uchwytem zaciskowym i materiałami mocującymi
BEF-KHS-G01
2022464
Płytka K do uniwersalnego uchwytu zaciskowego, Stal, ocynkowana, z uniwersalnym
uchwytem zaciskowym i materiałami mocującymi
BEF-KHS-K01
2022718
Uniwersalny uchwyt zaciskowy do mocowania drążka, Stal, ocynkowana, bez materiałów
mocujących
BEF-KHS-KH1
2022726
Drążek montażowy, prosty, 200 mm, stal, Stal, ocynkowana, bez materiałów mocujących
BEF-MS12G-A
4056054
Drążek montażowy, prosty, 300 mm, stal, Stal, ocynkowana, bez materiałów mocujących
BEF-MS12G-B
4056055
Drążek montażowy, w kształcie litery L, 150 mm x 150 mm, stal, Stal, ocynkowana, bez
materiałów mocujących
BEF-MS12L-A
4056052
Drążek montażowy, w kształcie litery L, 250 x 250 mm, stal, Stal, ocynkowana, bez materiałów mocujących
BEF-MS12L-B
4056053
Uniwersalne systemy zaciskowe
Złącza wtykowe i przewody
6
CZUJNIKI KONTRASTU, KOLORU I LUMINESCENCJI | SICK
Karta charakterystyki online | 2016-10-07 12:36:11
Informacje mogą ulec zmianie bez powiadomienia
KT5W-2N2113 | KT5
CZUJNIKI KONTRASTU
Krótki opis
Typ
Nr artykułu
Głowica A: Gniazdo, M12, 5 pinów, prosty
Przewód: nieekranowany
DOS-1205-G
6009719
Głowica A: Gniazdo, M12, 5 pinów, kątowy
Głowica B: Przewód: nieekranowany
DOS-1205-W
6009720
Głowica A: Gniazdo, M12, 5 pinów, prosty
Głowica B: Przewód
Przewód: PVC, nieekranowany, 2 m
DOL-1205-G02M
6008899
Głowica A: Gniazdo, M12, 5 pinów, prosty
Głowica B: Przewód
Przewód: PVC, nieekranowany, 5 m
DOL-1205-G05M
6009868
Głowica A: Gniazdo, M12, 5 pinów, prosty
Głowica B: Przewód
Przewód: PVC, nieekranowany, 10 m
DOL-1205-G10M
6010544
Głowica A: Gniazdo, M12, 5 pinów, kątowy
Głowica B: Przewód
Przewód: PVC, nieekranowany, 2 m
DOL-1205-W02M
6008900
Głowica A: Gniazdo, M12, 5 pinów, kątowy
Głowica B: Przewód
Przewód: PVC, nieekranowany, 5 m
DOL-1205-W05M
6009869
Głowica A: Gniazdo, M12, 5 pinów, kątowy
Głowica B: Przewód
Przewód: PVC, nieekranowany, 10 m
DOL-1205-W10M
6010542
Obiektyw, zasięg odczytu 40 mm, M20 x 0,75
OBJ-210
2010945
Obiektyw, zasięg odczytu 10 mm, M20 x 0,75
OBJ-211
1004936
Obiektyw, zasięg odczytu 20 mm, M20 x 0,75
OBJ-212
1011506
Obiektywy i akcesoria
2016-10-07 12:36:11 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
CZUJNIKI KONTRASTU, KOLORU I LUMINESCENCJI | SICK
7
Karta charakterystyki online
