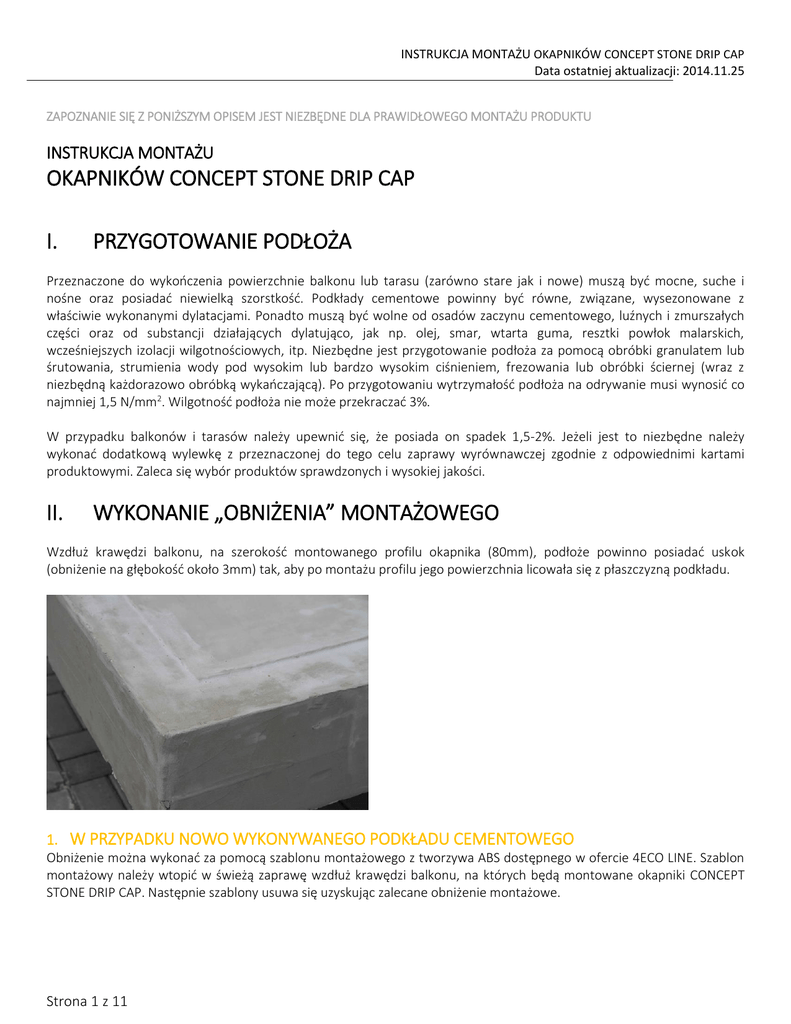

INSTRUKCJA MONTAŻU OKAPNIKÓW CONCEPT STONE DRIP CAP
Data ostatniej aktualizacji: 2014.11.25
ZAPOZNANIE SIĘ Z PONIŻSZYM OPISEM JEST NIEZBĘDNE DLA PRAWIDŁOWEGO MONTAŻU PRODUKTU
INSTRUKCJA MONTAŻU
OKAPNIKÓW CONCEPT STONE DRIP CAP
I.
PRZYGOTOWANIE PODŁOŻA
Przeznaczone do wykończenia powierzchnie balkonu lub tarasu (zarówno stare jak i nowe) muszą być mocne, suche i
nośne oraz posiadać niewielką szorstkość. Podkłady cementowe powinny być równe, związane, wysezonowane z
właściwie wykonanymi dylatacjami. Ponadto muszą być wolne od osadów zaczynu cementowego, luźnych i zmurszałych
części oraz od substancji działających dylatująco, jak np. olej, smar, wtarta guma, resztki powłok malarskich,
wcześniejszych izolacji wilgotnościowych, itp. Niezbędne jest przygotowanie podłoża za pomocą obróbki granulatem lub
śrutowania, strumienia wody pod wysokim lub bardzo wysokim ciśnieniem, frezowania lub obróbki ściernej (wraz z
niezbędną każdorazowo obróbką wykańczającą). Po przygotowaniu wytrzymałość podłoża na odrywanie musi wynosić co
najmniej 1,5 N/mm2. Wilgotność podłoża nie może przekraczać 3%.
W przypadku balkonów i tarasów należy upewnić się, że posiada on spadek 1,5-2%. Jeżeli jest to niezbędne należy
wykonać dodatkową wylewkę z przeznaczonej do tego celu zaprawy wyrównawczej zgodnie z odpowiednimi kartami
produktowymi. Zaleca się wybór produktów sprawdzonych i wysokiej jakości.
II.
WYKONANIE „OBNIŻENIA” MONTAŻOWEGO
Wzdłuż krawędzi balkonu, na szerokość montowanego profilu okapnika (80mm), podłoże powinno posiadać uskok
(obniżenie na głębokość około 3mm) tak, aby po montażu profilu jego powierzchnia licowała się z płaszczyzną podkładu.
1. W PRZYPADKU NOWO WYKONYWANEGO PODKŁADU CEMENTOWEGO
Obniżenie można wykonać za pomocą szablonu montażowego z tworzywa ABS dostępnego w ofercie 4ECO LINE. Szablon
montażowy należy wtopić w świeżą zaprawę wzdłuż krawędzi balkonu, na których będą montowane okapniki CONCEPT
STONE DRIP CAP. Następnie szablony usuwa się uzyskując zalecane obniżenie montażowe.
Strona 1 z 11
INSTRUKCJA MONTAŻU OKAPNIKÓW CONCEPT STONE DRIP CAP
Data ostatniej aktualizacji: 2014.11.25
2. W PRZYPADKU, GDY PODKŁAD BYŁ WYKONANY WCZEŚNIEJ I NIE POSIADA „OBNIŻENIA”
MONTAŻOWEGO
„Obniżenie” montażowe można wykonać poprzez ułożenie na krawędziach gotowego podkładu szablonu montażowego z
tworzywa ABS i wyrównanie podkładu do jego górnej powierzchni zaprawą wyrównawczą.
UWAGA PRAKTYCZNA!!!
Do wykonania warstwy z zaprawy wyrównawczej należy wybrać produkt, który posiada odpowiednie właściwości i
parametry do tego typu zastosowań. Należy prace wykonywać zgodnie z kartą techniczną danego produktu. Zaleca się
wybór materiału wysokiej jakości od sprawdzonych producentów.
Krok 1 Ułożyć listwy montażowe ABS wzdłuż krawędzi balkonu
Krok 2 Wyrównać powierzchnię warstwy spadkowej zaprawą wyrównawczą do wysokości szablonu montażowego
Strona 2 z 11
INSTRUKCJA MONTAŻU OKAPNIKÓW CONCEPT STONE DRIP CAP
Data ostatniej aktualizacji: 2014.11.25
Krok 3 Usunąć szablony i czekać aż zaprawa stwardnieje
UWAGA PRAKTYCZNA!!!
„Obniżenie” montażowe można wykonać również poprzez mechaniczne usunięcie warstwy podkładu. Trudno jest jednak
przy zastosowaniu tej metody zachować odpowiednią dokładność i równość powierzchni nie wspominając już o bardzo
dużym zapyleniu występującym podczas szlifowania mechanicznego.
III.
MONTAŻ OKAPNIKÓW CONCEPT STONE DRIP CAP
NARZĘDZIA I MATERIAŁY POTRZEBNE DO MONTAŻU:
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.
Folia ochronna oraz dobrej jakości taśma malarka
Okulary ochronne
Rękawice ochronne do cięcia profili i wiercenia
Kilka par jednorazowych rękawiczek gumowych do nakładania żywicy
Piła odpowiednia do cięcia aluminium. Dopuszczalne jest używanie pił ręcznych lub mechanicznych
przeznaczonych do cięcia aluminium. Niedopuszczalne jest używanie do cięcia okapników narzędzi powodujących
efekt termiczny (nagły wzrost temperatury), np. szlifierki kątowej.
Przymiar metrowy bądź miarka zwijana
Mieszarka lub wiertarka elektryczna z trybem wolnoobrotowym
Wiertarka
Wkrętarka
Wiertła do betonu
Mieszadło koszyczkowe o małej wysokości
Płaskie pędzle o szerokości 40 lub 60 cm (po 2-3 sztuki)
Wałek malarski z krótkim włosiem o długości do 10cm
Mały okrągły pędzelek do wykonania detali
Wąska szpachelka plastikowa lub drewniana do oskrobywania ścianek pojemników ze składniki żywicy
Czyste pojemniki metalowe lub z PCV do mieszania gruntu o pojemności 2 - 3 litry. Warto przygotować kilka sztuk
ponieważ niezużyty grunt szybko wiąże.
Nożyczki
Nóż techniczny
Poziomica
Rozpuszczalnik poliuretanowy
Ścierki techniczne
Strona 3 z 11
INSTRUKCJA MONTAŻU OKAPNIKÓW CONCEPT STONE DRIP CAP
Data ostatniej aktualizacji: 2014.11.25
UWAGI OGÓLNE !!!
1. W procesie montażu okapników CONCEPT STONE DRIP CAP będzie używana również żywica CONCEPT STONE
BASE oraz taśmy wzmacniające CONCEPT STONE TAPE. Przed przystąpieniem do pracy należy szczegółowo
zapoznać się z zasadami bezpieczeństwa oraz warunkami i zaleceniami montażowymi wszystkich trzech
składników systemu. Są one opisane w dokumentach WYMAGANIA I WARUNKI NAKŁADANIA właściwych dla
poszczególnych komponentów oraz dostępne na stronie www.conceptstone.eu. Podczas montażu należy
bezwzględnie ich przestrzegać.
2. Należy upewnić się, że podłoże jest odpowiednio przygotowane (zgodnie z opisem powyżej lub na stronie www).
Jest to warunek konieczny do prawidłowego osadzenia okapników.
3. Przy pomocy taśmy malarskiej wysokiej jakości oraz folii ochronnej należy zabezpieczyć wszystkie elementy oraz
powierzchnie, które mogą w trakcie prac ulec zabrudzeniu.
UWAGA TECHNOLOGICZNA !!!
Na rysunku czerwonymi strzałkami są wskazane otwory odwadniające. Są one niezbędne do odprowadzenia wody, która
poprzez drenażową warstwę CONCEPT STONE TOP będzie przedostawać się na powierzchnię hydroizolacji CONCEPT
STONE GUM. Na etapie montażu okapników oraz na następnym etapie nakładania hydroizolacji należy zwrócić szczególną
uwagę, aby odpływy te nie zostały zaklejone i zachowały zwoją drożność.
MONTAŻ OKAPNIKÓW CONCEPT STONE DRIP CAP
Krok 1
Montaż należy rozpocząć od narożników. Po ich wstępnym ustawieniu w „obniżeniu” montażowym należy
zaznaczyć ołówkiem miejsca na otwory pod kołki do montażu profili narożnych.
Strona 4 z 11
INSTRUKCJA MONTAŻU OKAPNIKÓW CONCEPT STONE DRIP CAP
Data ostatniej aktualizacji: 2014.11.25
Krok 2 Wiercenie otworów i umieszczenie w nich kołków.
Krok 3 Wstępny montaż profili narożnych oraz wymierzenie długości profili prostych. Odcinki proste profili należy tak
wymierzyć, aby na ich łączeniach (również na łączeniach z profilami narożnymi) pozostawić przerwy dylatacyjne o
szerokości około 2mm i około 5 mm pomiędzy profilami, a elementami stałymi budynku np. ścianą.
Strona 5 z 11
INSTRUKCJA MONTAŻU OKAPNIKÓW CONCEPT STONE DRIP CAP
Data ostatniej aktualizacji: 2014.11.25
Krok 4
Przycięcie profili prostych na wymierzoną wcześniej długość. Przymiarka, zaznaczenie otworów, wiercenie
otworów i umieszczenie w nich kołków. Wykonanie wstępnego montażu okapników. Po upewnieniu się, że osadzenie
okapników będzie prawidłowe następuje ich demontaż. Kołki rozporowe należy pozostawić w otworach.
UWAGA TECHNOLOGICZNA!!!
Niedopuszczalne jest używanie do cięcia okapników narzędzi powodujących efekt termiczny (nagły wzrost temperatury),
np. szlifierki kątowej.
Strona 6 z 11
INSTRUKCJA MONTAŻU OKAPNIKÓW CONCEPT STONE DRIP CAP
Data ostatniej aktualizacji: 2014.11.25
Krok 5 Nasunięcie łączników dylatacyjnych. Wykonanie ostatecznej przymiarki.
Krok 6
Odmierzenie i docięcie odpowiednich odcinków taśmy dylatacyjnej CONCEPT STONE TAPE. Taśma powinna
kompensować różnice w rozszerzalności cieplnej profili aluminiowych oraz wylewki betonowej, dlatego musi być wklejona
wzdłuż całej długości połączenia profilu okapnika z podkładem z kilkucentymetrową zakładką od strony profilu narożnego.
Wycięcie z taśmy również wąskich pasków o szerokości około 0,7cm, które posłużą do zaklejenia szczelin dylatacyjnych.
Wcześniejsze przygotowanie taśmy przyśpieszy późniejsze prace z użyciem żywicy CONCEPT STONE BASE.
Strona 7 z 11
INSTRUKCJA MONTAŻU OKAPNIKÓW CONCEPT STONE DRIP CAP
Data ostatniej aktualizacji: 2014.11.25
Krok 7
Rozrobienie żywicy CONCEPT STONE BASE. Wywiercone otwory pod kołki montażowe należy zalać żywicą i
następnie włożyć kołki rozporowe.
Krok 8 Na szerokości wykonanego wcześniej „obniżenia” montażowego wzdłuż krawędzi balkonu nanieść przy pomocy
pędzla warstwę żywicy MODLSTONE BASE. Żywicy powinno być na tyle dużo, żeby po przykręceniu okapników profile
skleiły się z podłożem na całej powierzchni. Otwory z kołkami montażowymi powinny być również zatopione w żywicy
gruntującej.
Krok 9 Osadzić profile na żywicy CONCEPT STONE BASE. Ostatecznie ustawić prostoliniowość i upewnić się, że szczeliny
dylatacyjne mają odpowiednią szerokość.
Strona 8 z 11
INSTRUKCJA MONTAŻU OKAPNIKÓW CONCEPT STONE DRIP CAP
Data ostatniej aktualizacji: 2014.11.25
Krok 10 Dokręcić profile za pomocą wkrętów montażowych
Krok 11
Na powierzchnię górną profilu oraz na pasek podłoża wzdłuż okapników o szerokości około 7cm ponownie
nanieść warstwę żywicy CONCEPT STONE BASE. Ilość żywicy powinna być na tyle duża, żeby przykleić taśmę dylatacyjną
CONCEPT STONE TAPE. Również na taśmę nanieść warstwę żywicy.
UWAGA TECHNOLOGICZNA !!!
Profil okapnika powinien być szczelnie przyklejony do podłoża. Zapewnia to odpowiednie przygotowanie podłoża oraz
użycie odpowiedniej ilości żywicy gruntującej. Jeżeli jednak widać jakieś nieciągłości lub prześwity, wówczas należy użyć
więcej żywicy, aby je zlikwidować.
Strona 9 z 11
INSTRUKCJA MONTAŻU OKAPNIKÓW CONCEPT STONE DRIP CAP
Data ostatniej aktualizacji: 2014.11.25
Krok 12 Przykleić taśmę dylatacyjną CONCEPT STONE TAPE. W pierwszej kolejności wcześniej przygotowanymi paskami
taśmy zakleić szczeliny dylatacyjne na całej długości, aby uniemożliwić w przyszłości przecieki wody pod okapnikiem.
Następnie przykleić taśmę w taki sposób, aby połowa jej szerokości była przyklejona do podłoża, a druga połowa do profilu
okapnika. Przy pomocy wałka docisnąć taśmę, aby zapewnić przyklejenie całej powierzchni.
Krok 13
Po wstępnym związaniu żywicy, tak aby wklejona taśma nie przesuwała się podczas nakładania kolejnej
warstwy, na całą górną powierzchnię okapników oraz taśmy należy nanieść warstwę żywicy CONCEPT STONE BASE, aby
osiągnąć efekt „wtopienia” taśmy w żywicę. Szczególną uwagę należy zwrócić na odpowiednie zabezpieczenie dylatacji
dylatacyjnych.
Strona 10 z 11
INSTRUKCJA MONTAŻU OKAPNIKÓW CONCEPT STONE DRIP CAP
Data ostatniej aktualizacji: 2014.11.25
UWAGA PRAKTYCZNA !!!
Jeżeli po wykonaniu kolejnych czynności pozostaje niewyrobiony CONCEPT STONE BASE to żeby nie marnować materiału
można go zużyć do wykonania części kolejnych czynności technologicznych np. do wklejenia taśm wzmacniających lub na
zagruntowanie części powierzchni balkonu lub tarasu. W tym celu należy zapoznać się z odpowiednimi instrukcjami.
UWAGI KOŃCOWE
1. Powyższe informacje dotyczą jedynie ogólnych warunków zastosowania naszych produktów i nie zastępują projektu
technicznego. W przypadku użycia w innych warunkach, wykonawca zobowiązany jest do sprawdzenia, czy nasze
produkty są właściwe do zastosowania w tych warunkach.
2. Chociaż wszelkie zawarte tu informacje są zgodne z prawdą, dokładne i wynikające z naszej najlepszej wiedzy i
doświadczenia, nie udzielamy ani nie implikujemy żadnej gwarancji na zalecenia poczynione przez nas, naszych
przedstawicieli handlowych lub dystrybutorów, gdyż warunki użytkowania naszych produktów oraz kompetencje
wszelkich kładących je robotników pozostają poza naszą kontrolą.
3. Ponieważ wszystkie informacje techniczne dotyczące produktów 4ECO LINE są na bieżąco aktualizowane, użytkownik
odpowiedzialny jest za korzystanie z najbardziej aktualnej dokumentacji, która jest umieszczona na
www.conceptstone.eu
4. Zaleca się stosowanie do współpracy z produktami firmy 4ECO LINE materiałów i narzędzi dobrej jakości,
renomowanych i sprawdzonych producentów.
5. Odpowiedzialność 4ECO LINE Sp. z o.o. co do zakresu i rodzaju podanych informacji może dotyczyć jedynie roszczeń w
przypadku rażącego zawinienia (działania umyślnego lub niedbalstwa).
6. Zaleca się wykonywanie dwa razy do roku przeglądów technicznych balkonów i tarasów, celem sprawdzenia stanu
technicznego poszczególnych elementów. W razie ujawnienia usterek, należy je szybko usunąć.
