Producent wymienników ciep a
Jacek Krzeszowiak, Tel. 0508 25 88 27
53 – 442 Wroc aw, ul. Spi&owa 15/28
NIP 883-136-79-31, REGON 932836665

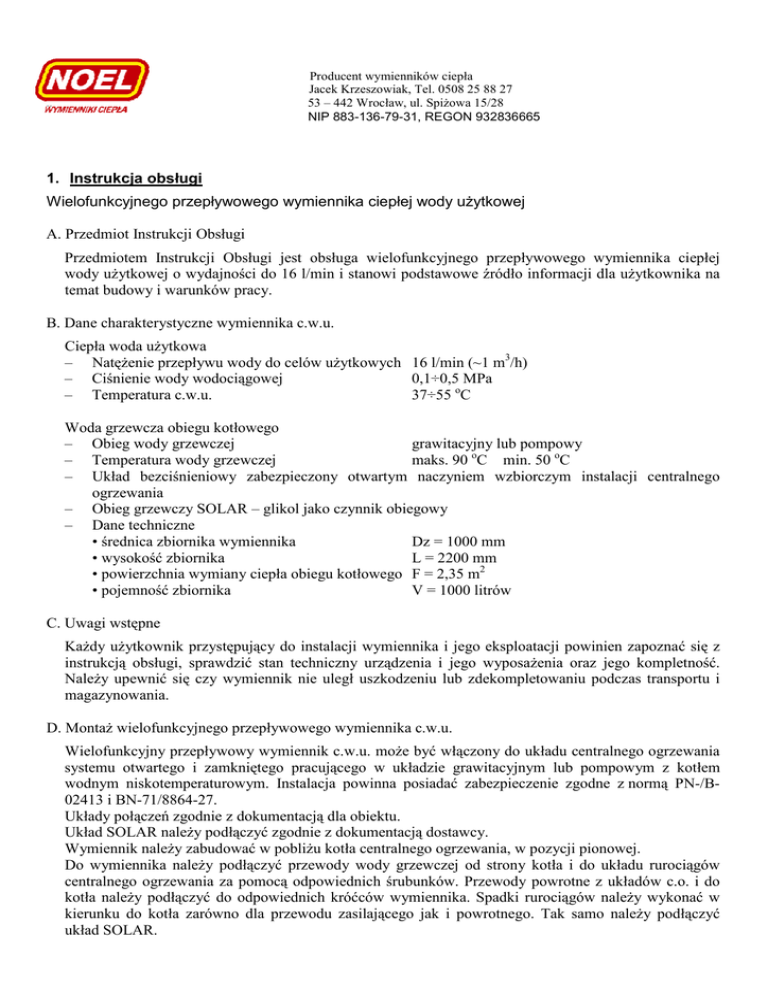

1. Instrukcja obs ugi
Wielofunkcyjnego przep#ywowego wymiennika ciep#ej wody u(ytkowej
A. Przedmiot Instrukcji Obs ugi
Przedmiotem Instrukcji Obs ugi jest obs uga wielofunkcyjnego przep ywowego wymiennika ciep ej
wody u&ytkowej o wydajno0ci do 16 l/min i stanowi podstawowe 2ród o informacji dla u&ytkownika na
temat budowy i warunków pracy.
B. Dane charakterystyczne wymiennika c.w.u.
Ciep a woda u&ytkowa
– Nat8&enie przep ywu wody do celów u&ytkowych 16 l/min (~1 m3/h)
– Ci0nienie wody wodoci<gowej
0,1÷0,5 MPa
– Temperatura c.w.u.
37÷55 oC
Woda grzewcza obiegu kot owego
– Obieg wody grzewczej
grawitacyjny lub pompowy
– Temperatura wody grzewczej
maks. 90 oC min. 50 oC
– Uk ad bezci0nieniowy zabezpieczony otwartym naczyniem wzbiorczym instalacji centralnego
ogrzewania
– Obieg grzewczy SOLAR – glikol jako czynnik obiegowy
– Dane techniczne
• 0rednica zbiornika wymiennika
Dz = 1000 mm
• wysoko0E zbiornika
L = 2200 mm
• powierzchnia wymiany ciep a obiegu kot owego F = 2,35 m2
• pojemno0E zbiornika
V = 1000 litrów
C. Uwagi wst8pne
Ka&dy u&ytkownik przyst8puj<cy do instalacji wymiennika i jego eksploatacji powinien zapoznaE si8 z
instrukcj< obs ugi, sprawdziE stan techniczny urz<dzenia i jego wyposa&enia oraz jego kompletno0E.
Nale&y upewniE si8 czy wymiennik nie uleg uszkodzeniu lub zdekompletowaniu podczas transportu i
magazynowania.
D. Monta& wielofunkcyjnego przep ywowego wymiennika c.w.u.
Wielofunkcyjny przep ywowy wymiennik c.w.u. mo&e byE w <czony do uk adu centralnego ogrzewania
systemu otwartego i zamkni8tego pracuj<cego w uk adzie grawitacyjnym lub pompowym z kot em
wodnym niskotemperaturowym. Instalacja powinna posiadaE zabezpieczenie zgodne z norm< PN-/B02413 i BN-71/8864-27.
Uk ady po <czeI zgodnie z dokumentacj< dla obiektu.
Uk ad SOLAR nale&y pod <czyE zgodnie z dokumentacj< dostawcy.
Wymiennik nale&y zabudowaE w pobli&u kot a centralnego ogrzewania, w pozycji pionowej.
Do wymiennika nale&y pod <czyE przewody wody grzewczej od strony kot a i do uk adu ruroci<gów
centralnego ogrzewania za pomoc< odpowiednich 0rubunków. Przewody powrotne z uk adów c.o. i do
kot a nale&y pod <czyE do odpowiednich króEców wymiennika. Spadki ruroci<gów nale&y wykonaE w
kierunku do kot a zarówno dla przewodu zasilaj<cego jak i powrotnego. Tak samo nale&y pod <czyE
uk ad SOLAR.
KróEce rezerwowe nale&y za0lepiE odpowiednimi korkami.
Wod8 wodoci<gow< nale&y doprowadziE do wymiennika rur< ½”, od odpowiednich króEców montuj<c
zawór odcinaj<cy, zawór zwrotny zabezpieczaj<cy przed cofaniem wody gor<cej do sieci oraz trójnik dla
przewodu do zaworu mieszaj<cego trójdro&nego. Pod <czenie do w8&ownicy nale&y wykonaE
0rubunkiem ½”
Odp yw ciep ej wody u&ytkowej nale&y wykonaE z odpowiedniego króEca wymiennika za pomoc<
0rubunku ½” i zabudowaE zawór mieszaj<cy, którego zadaniem jest utrzymanie zadanej temperatury
wody u&ytkowej. Ruroci<g nale&y w <czyE do sieci ciep ej wody u&ytkowej obiektu.
Po wykonaniu w/w robót nale&y sprawdziE szczelno0E po <czeI przez próbne nape nienie uk adu, a
nast8pnie zaizolowaE ruroci<gi.
Po w/w próbie nale&y odwodniE uk ad przez dolny korek wymiennika i skontrolowaE czysto0E
powierzchni w wymienniku. Ruroci<g wody wodoci<gowej nale&y przep ukaE wod< wodoci<gow< do
najbli&szego odbioru.
Po wykonaniu w/w czynno0ci przep ywowy wymiennik c.w.u. jest gotowy do eksploatacji.
E. Uruchomienie i u&ytkowanie wielofunkcyjnego przep ywowego wymiennika c.w.u.
Po uruchomieniu kot a wodnego i osi<gni8ciu odpowiedniej temperatury wody grzewczej mo&na
u&ytkowaE instalacj8 ciep ej wody u&ytkowej ustawiaj<c zaworem trójdro&nym mieszaj<cym
odpowiedni< temperatur8 wody.
Okresowo nale&y sprawdzaE stan nape nienia z adu wod< z kontrol< wyp ywu z rury bezpieczeIstwa
naczynia wzbiorczego.
Eksploatacja wymiennika i uk adu jest bezpieczna i nie stwarza zagro&enia dla obs ugi i obiektu.
Temperatura wody u&ytkowej jest funkcj< temperatury wody grzewczej z kot a. W uk adzie pompowym
utrzymuje si8 sta a temperatura wody w kotle, a reguluje si8 temperatur8 w obiegu centralnego
ogrzewania zaworem mieszaj<cym.
F. Konserwacja
Przep ywowy wymiennik c.w.u. wymaga okresowej kontroli czysto0ci po sezonie grzewczym przez
spuszczenie wody przez dolny korek i ewentualne wyczyszczenie wn8trza. W czasie eksploatacji nale&y
kontrolowaE szczelno0E po <czeI gwintowanych oraz stan izolacji ciep ochronnej.
Konserwacj8 uk adu SOLAR nale&y prowadziE wed ug instrukcji dostawcy.
G. Zasady bezpieczeIstwa przy obs udze kot a i wymiennika c.w.u.
–
–
–
–
Na przewodzie hydraulicznym <cz<cym kocio i wymiennik c.w.u. z naczyniem wzbiorczym nie
wolno instalowaE &adnych zaworów ani innej armatury zmniejszaj<cej przekrój wewn8trzny
Naczynie wzbiorcze, rura zbiorcza, rura przelewowa i sygnalizacyjna nie powinny znajdowaE si8
ca kowicie w pomieszczeniu, w którym temperatura mo&e spadaE poni&ej 0 oC
Przed rozpaleniem kot a nale&y upewniE si8, czy poziom wody w naczyniu wzbiorczym jest
w a0ciwy, a woda nie jest zamarzni8ta
Nie wolno dopu0ciE do zagotowania si8 wody w kotle – temperatura wody powinna zawsze byE
ni&sza ni& 90 oC
Uwagi:
Do instrukcji nale&y do <czyE rysunek zestawczy i schematy w <czenia wymiennika ciep ej wody u&ytkowej
do instalacji centralnego ogrzewania.
