ciąg technologiczny do przesyłania popiołu lotnego

13.1.8.4
Taśmy technologiczne

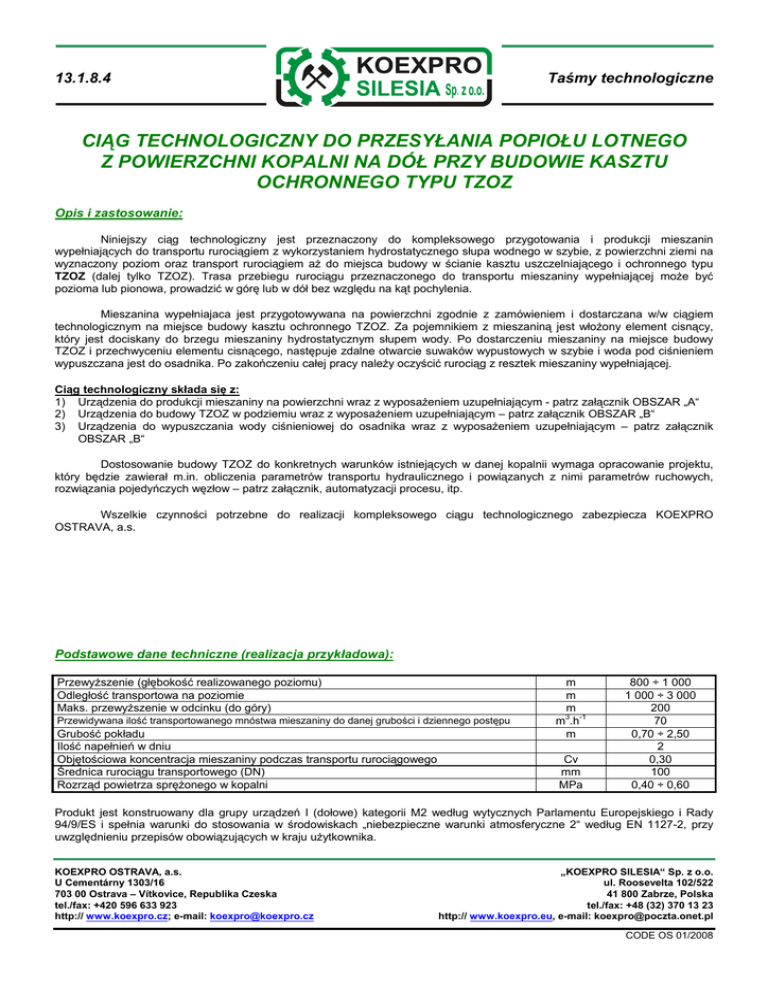

CIĄG TECHNOLOGICZNY DO PRZESYŁANIA POPIOŁU LOTNEGO
Z POWIERZCHNI KOPALNI NA DÓŁ PRZY BUDOWIE KASZTU
OCHRONNEGO TYPU TZOZ
Opis i zastosowanie:
Niniejszy ciąg technologiczny jest przeznaczony do kompleksowego przygotowania i produkcji mieszanin
wypełniających do transportu rurociągiem z wykorzystaniem hydrostatycznego słupa wodnego w szybie, z powierzchni ziemi na
wyznaczony poziom oraz transport rurociągiem aż do miejsca budowy w ścianie kasztu uszczelniającego i ochronnego typu
TZOZ (dalej tylko TZOZ). Trasa przebiegu rurociągu przeznaczonego do transportu mieszaniny wypełniającej może być
pozioma lub pionowa, prowadzić w górę lub w dół bez względu na kąt pochylenia.
Mieszanina wypełniajaca jest przygotowywana na powierzchni zgodnie z zamówieniem i dostarczana w/w ciągiem
technologicznym na miejsce budowy kasztu ochronnego TZOZ. Za pojemnikiem z mieszaniną jest włożony element cisnący,
który jest dociskany do brzegu mieszaniny hydrostatycznym słupem wody. Po dostarczeniu mieszaniny na miejsce budowy
TZOZ i przechwyceniu elementu cisnącego, następuje zdalne otwarcie suwaków wypustowych w szybie i woda pod ciśnieniem
wypuszczana jest do osadnika. Po zakończeniu całej pracy należy oczyścić rurociąg z resztek mieszaniny wypełniającej.
Ciąg technologiczny składa się z:
1) Urządzenia do produkcji mieszaniny na powierzchni wraz z wyposażeniem uzupełniającym - patrz załącznik OBSZAR „A“
2) Urządzenia do budowy TZOZ w podziemiu wraz z wyposażeniem uzupełniającym – patrz załącznik OBSZAR „B“
3) Urządzenia do wypuszczania wody ciśnieniowej do osadnika wraz z wyposażeniem uzupełniającym – patrz załącznik
OBSZAR „B“
Dostosowanie budowy TZOZ do konkretnych warunków istniejących w danej kopalnii wymaga opracowanie projektu,
który będzie zawierał m.in. obliczenia parametrów transportu hydraulicznego i powiązanych z nimi parametrów ruchowych,
rozwiązania pojedyńczych węzłow – patrz załącznik, automatyzacji procesu, itp.
Wszelkie czynności potrzebne do realizacji kompleksowego ciągu technologicznego zabezpiecza KOEXPRO
OSTRAVA, a.s.
Podstawowe dane techniczne (realizacja przykładowa):
Przewyższenie (głębokość realizowanego poziomu)
Odległość transportowa na poziomie
Maks. przewyższenie w odcinku (do góry)
Przewidywana ilość transportowanego mnóstwa mieszaniny do danej grubości i dziennego postępu
Grubość pokładu
Ilość napełnień w dniu
Objętościowa koncentracja mieszaniny podczas transportu rurociągowego
Średnica rurociągu transportowego (DN)
Rozrząd powietrza sprężonego w kopalni
m
m
m
m3.h-1
m
Cv
mm
MPa
800 ÷ 1 000
1 000 ÷ 3 000
200
70
0,70 ÷ 2,50
2
0,30
100
0,40 ÷ 0,60
Produkt jest konstruowany dla grupy urządzeń I (dołowe) kategorii M2 według wytycznych Parlamentu Europejskiego i Rady
94/9/ES i spełnia warunki do stosowania w środowiskach „niebezpieczne warunki atmosferyczne 2“ według EN 1127-2, przy
uwzględnieniu przepisów obowiązujących w kraju użytkownika.
KOEXPRO OSTRAVA, a.s.
U Cementárny 1303/16
703 00 Ostrava – Vítkovice, Republika Czeska
tel./fax: +420 596 633 923
http:// www.koexpro.cz; e-mail: [email protected]
„KOEXPRO SILESIA“ Sp. z o.o.
ul. Roosevelta 102/522
41 800 Zabrze, Polska
tel./fax: +48 (32) 370 13 23
http:// www.koexpro.eu, e-mail: [email protected]
CODE OS 01/2008
KOEXPRO OSTRAVA, a.s.
U Cementárny 1303/16
703 00 Ostrava – Vítkovice, Republika Czeska
tel./fax: +420 596 633 923
http:// www.koexpro.cz; e-mail: [email protected]
OBLAST
„B“
OBSZAR „B“
1. ZAWÓR REGULACYJNY
2. MIESZALNIK POPIOŁU LOTNEGO CIĄGŁA MPK 1
3.1, 3.2 SZYBKOZAMYKAJĄCY SUWAK
4. SZYBKOZAMYKAJĄCY SUWAK
5. URZĄDZENIE DO UKŁADANIA ELEMENTÓW CISNĄCYCH
6. RUROCIĄG SPŁAWIAJĄCY W SZYBIE, DN 100, PN 100
7. RUROCIĄG TRANSPORTOWY NA POZIOMIE, DN 100, PN 100
8. SEPARATOR POWIETRZA OV 100/1 Z AUTOMATYCZNYM
ODPOWIETRZACZEM PŁYWAKOWYM, PN 100
9. MANOMETR KONTAKTOWY 0 – 10 MPA
10. SUWAK O STEROWANIU ELEKTRYCZNYM, DN 100, PN 100
11. PRZECHWYTNIK ELEMENTÓW CISNĄCYCH ZTK-2
12. ODPŁYW PRZECHWYTNIKA ELEMENTÓW CISNĄCYCH ZTK 1, DN 40,
PN 40
13. PRZECHWYTNIK ELEMENTÓW CISNĄCYCH ZTK-1
14. KLAPA KROTNA, DN 40, PN 40
15. SUWAK WRZECIONOWY, DN 100, PN 63
16. SUWAK WRZECIONOWY, DN 50, PN 16
17. MANOMETR 0 – 63 bar, G½“
18. REDUKCJA WYMIAR PRZYŁĄCZAJĄCY G2 ½
19. POMPA PODAJĄCA TYPU KTX
OBUDOWA ŚCIANOWA TZOZ
POMPA PODAJĄCA TYPU KTX
MIESZALNIK POPIOŁU LOTNEGO CIĄGŁA
SEPARATOR POWIETRZA
SUWAK O NAPĘDZIE ELEKTRYCZNYM
URZĄDZENIE DO UKŁADANIA ELEMENTÓW CISNĄCYCH
PRZECHWYTNIK ELEMENTÓW CISNĄCYCH
MANOMETR
ODPOWIETRZACZ PŁYWAKOWY
ZAWÓR
SUWAK
STACJA POMPOWANIA
OBSZAR
„C“„C
OBLAST
STACJA MIESZANIA
OBSZAR
OBLAST„A“„A“
A1, A2 POJEMNIKI
B1, B2 ROTACYJNE URZĄDZENIE PODAJĄCE
3.1, 3.2 SZYBKOZAMYKAJĄCY SUWAK
Z DŹWIGNIĄ DN 100, PN 16
CV1.1, CV1.2 ZAWÓR ZAMYKAJĄCY
DV1.3, DV1.4 ZAWÓR ZAMYKAJĄCY
CIĄG TECHNOLOGICZNY DO PRZESYŁANIA POPIOŁU LOTNEGO
Z POWIERZCHNI KOPALNI NA DÓŁ PRZY BUDOWIE KASZTU OCHRONNEGO TYPU TZOZ
13.1.8.4
Taśmy technologiczne
