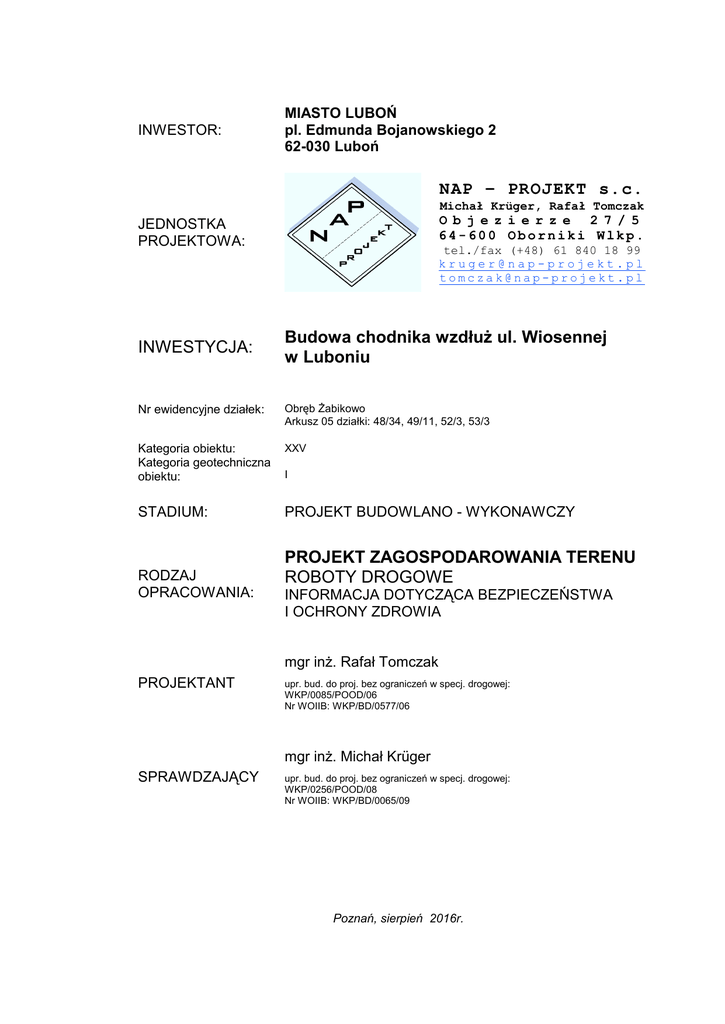

Budowa chodnika wzdłuŜ ul. Wiosennej w Luboniu PROJEKT

INWESTOR:
MIASTO LUBOŃ
pl. Edmunda Bojanowskiego 2
62-030 Luboń
NAP – PROJEKT s.c.
Michał Krüger, Rafał Tomczak
O b j e z i e r z e 2 7 / 5
64-600 Oborniki Wlkp.
JEDNOSTKA
PROJEKTOWA:
INWESTYCJA:
tel./fax (+48) 61 840 18 99
[email protected]
[email protected]
Budowa chodnika wzdłuŜ ul. Wiosennej
w Luboniu
Nr ewidencyjne działek:
Obręb śabikowo
Arkusz 05 działki: 48/34, 49/11, 52/3, 53/3
Kategoria obiektu:
Kategoria geotechniczna
obiektu:
XXV
STADIUM:
PROJEKT BUDOWLANO - WYKONAWCZY
RODZAJ
OPRACOWANIA:
I
PROJEKT ZAGOSPODAROWANIA TERENU
ROBOTY DROGOWE
INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA
I OCHRONY ZDROWIA
mgr inŜ. Rafał Tomczak
PROJEKTANT
upr. bud. do proj. bez ograniczeń w specj. drogowej:
WKP/0085/POOD/06
Nr WOIIB: WKP/BD/0577/06
mgr inŜ. Michał Krüger
SPRAWDZAJĄCY
upr. bud. do proj. bez ograniczeń w specj. drogowej:
WKP/0256/POOD/08
Nr WOIIB: WKP/BD/0065/09
Poznań, sierpień 2016r.
Projekt budowy chodnika wzdłuŜ ul. Wiosennej w Luboniu
Poznań, dnia 9 sierpnia 2016 r.
OŚWIADCZENIE
Zgodnie z art. 20 ust.4 Prawo Budowlane /Dz.U.04.93.888 z dnia 30.04.2004/ jako projektant:
Budowy chodnika wzdłuŜ ul. Wiosennej w Luboniu - projekt zagospodarowania terenu,
branŜa drogowa
oświadczam, Ŝe w/w projekt sporządzony jest zgodnie z obowiązującymi przepisami oraz
zasadami wiedzy technicznej.
Jednoczenie potwierdzam zgodność załączonych kopii dokumentów z oryginałem
mgr inŜ. Rafał Tomczak
upr. bud. do proj. bez ograniczeń
w specj. drogowej:
WKP/0085/POOD/06
Nr WOIIB: WKP/BD/0577/06
Poznań, dnia 9 sierpnia 2016 r.
OŚWIADCZENIE
Zgodnie z art. 20 ust.4 Prawo Budowlane /Dz.U.04.93.888 z dnia 30.04.2004/ jako weryfikator
projektu:
Budowa chodnika wzdłuŜ ul. Wiosennej w Luboniu - projekt zagospodarowania terenu,
branŜa drogowa
oświadczam, Ŝe w/w projekt sporządzony jest zgodnie z obowiązującymi przepisami oraz
zasadami wiedzy technicznej.
mgr inŜ. Michał Krüger
upr. bud. do proj. bez ograniczeń
w specj. drogowej:
WKP/0256/POOD/08
Nr WOIIB: WKP/BD/0065/09
1
Projekt budowy chodnika wzdłuŜ ul. Wiosennej w Luboniu
ZAWARTOŚĆ OPRACOWANIA:
I. CZĘŚĆ OPISOWA
1. OPIS TECHNICZNY
3
1.1 Podstawa opracowania
3
1.2 Materiały do projektowania
3
1.3 Przedmiot inwestycji
3
1.4 Istniejący stan zagospodarowania terenu
3
1.5 Projektowane zagospodarowanie terenu
3
1.6 Zestawienie projekt. elementów zagospodarowania
5
1.7 Obszar oddziaływania obiektu
5
2. INFORMACJA DOT. BEZPIECZEŃSTWA I OCHRONY ZDROWIA
6
3. UZGODNIENIA I OPINIE
3.2 Uzgodnienie Burmistrza Miasta Luboń z dnia 23.06.2016
3.3 Uzgodnienie AQUANET
3.4 Uzgodnienie ENEA Operator
3.5 Uzgodnienie POLSKIEJ SPÓŁKI GAZOWNICTWA
3.6 Uzgodnienie INEA
3.7 Uzgodnienie NETIA
3.8 Uzgodnienie ORANGE POLSKA
4. UPRAWNIENIA I ZAŚWIADCZENIA Z OIIB PROJEKTANTA I PRAWDZAJĄCEGO
4.1 Projektant: Rafał Tomczak
4.2 Sprawdzający: Michał Krüger
II.CZĘŚĆ RYSUNKOWA
rys. nr 1
Plan orientacyjny
1:5000
rys. nr 2
Plan sytuacyjny
1:500
rys. nr 3
Przekrój podłuŜny
1:100
rys. nr 4
Przekroje normalne
1:50
rys. nr 5
Szczegóły konstrukcyjne
1:50
rys. nr 6
Przekroje poprzeczne
1:100
2
Projekt budowy chodnika wzdłuŜ ul. Wiosennej w Luboniu
I. CZĘŚĆ OPISOWA
1. OPIS TECHNICZNY
1.1 Podstawa opracowania
-
Umowa nr WI.272.02.06.2016 z dnia 19.01.2016 pomiędzy Inwestorem: Miastem Luboń,
Pl. E. Bojanowskiego 2, 62-030 Luboń, a Wykonawcą usługi: biurem projektowym
NAP-PROJEKT Michał Krüger, Rafał Tomczak s.c. na wykonanie dokumentacji
technicznej budowy chodnika wzdłuŜ ul. Wiosennej w Luboniu.
-
UCHWAŁA NR VIII/39/2011 RADY MIASTA LUBOŃ z dnia 17 marca 2011 r. w sprawie:
uchwalenia miejscowego planu zagospodarowania przestrzennego Miasta Luboń „śabikowo Centrum - Północ.
1.2 Materiały do projektowania
-
mapa sytuacyjno - wysokościowa z uzbrojeniem podziemnym,
-
materiały inwentaryzacyjne z wizji lokalnej w terenie,
-
obowiązujące normy i przepisy,
1.3 Przedmiot inwestycji
Przedmiotem inwestycji jest budowa chodnika po północnej stronie ul. Wiosennej
w Luboniu. Zadanie polega na wykonaniu ciągu dla pieszych o długości 127mb wraz
z wjazdami na posesje. Projektowany chodnik będzie miał szerokość 2,00m oraz spadek
poprzeczny 2% w kierunku osi ulicy.
1.4
Istniejący stan zagospodarowania terenu
Ulica Wiosenna jest ulicą o nawierzchni gruntowej i spadku poprzecznym w kierunku
południowym (w stronę cieku śabinka). Po północnej stronie ulicy na odcinku 25m od
skrzyŜowania z ul. Szkolną zinwentaryzowano istniejące krzewy kolidujące z projektowanym
chodnikiem
(zieleń
do
usunięcia
nie
wymagająca
zezwolenia
na
wycinkę).
Za
skrzyŜowaniem z ul. Pogodną zlokalizowano istniejący hydrant naziemny (zostanie
przebudowany staraniem Inwestora wg odrębnej dokumentacji technicznej).
1.5 Projektowane zagospodarowanie terenu
Zaprojektowano chodnik o długości 127mb i szerokości 2m. Przewidziano spadek
poprzeczny 2% w kierunku osi ul. Wiosennej. Projektowany chodnik dowiązano do
3
Projekt budowy chodnika wzdłuŜ ul. Wiosennej w Luboniu
istniejącego przebiegu ciągu dla pieszych w obrębie skrzyŜowania z ul. Szkolną. Ponadto
zaprojektowano wjazdy na posesje prywatne w nawiązaniu do istniejących szerokości bram
(3,0-4,0m). Ze względu na róŜnice wysokości między posesjami zaprojektowano chodnik z
odsunięciem od granicy pasa drogowego w celu zachowania normatywnego pochylenia
poprzecznego chodnika i dowiązania do wjazdów przez zastosowanie odpowiedniego
pochylenia w pasie o szer. 0,50-0,80m.
Konstrukcje nawierzchni:
konstrukcja ‘CHODNIK’:
•
kostka betonowa, typ cegła, kolor szary, wym. 10x20cm, gr. 6cm
•
podsypka cementowo - piaskowa 1:3, gr. 5 cm
•
mieszanka związana cementem C 1.5/2.0, gr. 15cm
konstrukcja ‘CHODNIK NA WJAZDACH’:
•
kostka betonowa, typ cegła, kolor szary, wym. 10x20cm, gr. 8cm
•
podsypka cementowo - piaskowa 1:3, gr. 5 cm
•
podbudowa z betonu C 8/10, gr. 12 cm
•
mieszanka związana cementem C 1.5/2.0, gr. 15cm
WzdłuŜ projektowanego chodnika zastosowano
•
krawęŜnik uliczny o wym. 15x30cm
na ławie z betonu C 12/15 gr. 15 i podsypce piaskowej gr. 10cm
•
obrzeŜe betonowe o wym. 8x30cm
na ławie z betonu C 12/15 gr. 10 i podsypce piaskowej gr. 10cm
Ze względu na odsunięcie projektowanego chodnika o ok. 0,50-0,80m od granic posesji
wzdłuŜ ul. Wiosennej przewidziano pas zieleni pomiędzy chodnikiem, a istniejącym
przebiegiem ogrodzeń. Zaprojektowano humusowanie gr. 10cm wraz z obsianiem trawą.
Z uwagi na zaprojektowaną niweletę chodnika (konieczność dowiązania do rzędnych
wjazdów na posesje) wzdłuŜ projektowanego ciągu dla pieszych przewidziano profilowanie
istniejącej nawierzchni jezdni wraz z uzupełnieniem kruszywem 0-31,5mm na szerokości
2,00m wzdłuŜ projektowanego krawęŜnika.
4
Projekt budowy chodnika wzdłuŜ ul. Wiosennej w Luboniu
Przewidziano rozbiórkę istniejących nawierzchni wjazdów (kostka betonowa) w pasie
drogowym ul. Wiosennej oraz wycinkę krzewów w pobliŜu skrzyŜowania z ul. Szkolną
(zieleń do usunięcia nie wymagająca zezwolenia na wycinkę).
1.6 Zestawienie projektowanych elementów zagospodarowania
•
powierzchnia chodnika: 150 m2
•
powierzchnia wjazdów: 130 m2
•
powierzchnia zieleni: 45 m2
•
powierzchnia profilowania: 270 m2
1.7 Obszar oddziaływania obiektu
Obszar oddziaływania obiektu nie wykracza poza granice działek, na których jest
zlokalizowany projektowany chodnik.
Przepisy prawa w oparciu o które dokonano określenia obszaru oddziaływania obiektu:
•
Ustawa z dnia 7 lipca 1994 roku Prawo Budowlane (Dz. U. 2013, poz/1409)
z późniejszymi zmianami.
•
Ustawa 21 marca 1985 r. o drogach publicznych (Dz. U. 1985 Nr 14 poz. 60)
z późniejszymi zmianami
•
Ustawa z dnia 12 czerwca 2012r.- o planowaniu i zagospodarowaniu przestrzennym
(Dz. U. 2012 r. poz. 647) z późniejszymi zmianami
Opracował:
...........................................................
Rafał Tomczak
5
Projekt budowy chodnika wzdłuŜ ul. Wiosennej w Luboniu
2. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA
1. Zakres robót całego zamierzenia budowlanego oraz kolejność realizacji.
Wszystkie roboty będą wykonane w pełnym zakresie:
-
zdjęcie warstwy gleby (humusu),
-
wykopy związane z korytowaniem pod konstrukcję nawierzchni chodnika,
-
nasypy,
-
wykonanie konstrukcji nawierzchni zjazdów indywidualnych, ciągów pieszych,
-
budowa krawęŜników, obrzeŜy, ław betonowych,
-
regulacja studzienek kanalizacyjnych, zaworów, studzienek teletechnicznych
2. Wykaz istniejących obiektów budowlanych :
-
sieć gazowa,
-
sieć teletechniczna,
-
wodociągowa
-
kablowa linia energetyczna NN i SN
-
oświetlenie
3. Elementy mogące stwarzać zagroŜenie bezpieczeństwa i zdrowia ludzi:
-
roboty ziemne,
-
rozładunek i transport materiałów,
-
regulacja urządzeń podziemnych.
-
roboty w zbliŜeniu do sieci energetycznej i gazowej
-
roboty nawierzchniowe,
4. Wykaz podstawowych zagroŜeń przewidzianych podczas realizacji.
4.1.
Roboty ziemne
-
rodzaj:
-
zagroŜenie zdrowia lub Ŝycia ludzi :
•
potrącenie przez pojazd kołowy oraz maszyny do robót ziemnych –
zagroŜenie duŜe przez cały okres wykonywania robót
•
przygniecenie – zagroŜenie duŜe przez cały okres transportu materiałów,
ładowania i rozładunku materiałów,
•
zasypanie – zagroŜenie duŜe w czasie prowadzenia robót ziemnych
i montaŜowych,
6
Projekt budowy chodnika wzdłuŜ ul. Wiosennej w Luboniu
-
uszkodzenia sprzętu, kolizje,
-
miejsce i czas: na terenie budowy podczas wykonywania robót ziemnych
związanych z wykopami pod konstrukcję nawierzchni wjazdów, oraz transportu
mas ziemnych,
ZagroŜenie występuje :
-
podczas pracy koparki i załadunku urobku na samochody,
-
wtargnięcie osób postronnych w strefę pracy sprzętu,
-
roboty ziemne wykonywane przy pomocy spycharek i równiarek,
-
w czasie transportu urobku podczas jego załadunku i wyładunku,
W kaŜdej chwili moŜe nastąpić awaria sprzętu, poraŜenie prądem, wtargnięcie osób
postronnych, nieuwaga operatora koparki – te elementy potęgują zagroŜenie na
budowie.
Poza budową podczas transportu urobku i materiałów z rozbiórki– kolizje drogowe.
4.2.
Roboty związane z regulacją urządzeń podziemnych
-
rodzaj: zagroŜenie zdrowia lub Ŝycia, okaleczenie
-
miejsce i czas: podczas elementów prefabrykowanych, kręgów betonowych,
prefabrykowanych płyt betonowych.
ZagroŜenie następuje podczas pracy dźwigów, koparek, transportu materiałów.
Podstawowym zagroŜeniem jest:
-
wtargnięcie osób postronnych w strefę bezpośredniej pracy sprzętu,
-
nieuwaga operatora sprzętu cięŜkiego: koparki, dźwigu itp.,
-
awaria sprzętu,
-
upadek cięŜaru z wysokości,
-
kolizje drogowe podczas transportu.
4.3.
Roboty nawierzchniowe wjazdów i chodników
-
rodzaj: zagroŜenie zdrowia lub Ŝycia ludzi, uszkodzenia sprzętu,
-
miejsce i czas: na terenie budowy podczas wykonywania nawierzchni wjazdów,
chodników,
-
układania elementów betonowych oraz ich transportu tj. wyładunku i załadunku.
ZagroŜenie następuje podczas pracy walców, płyt wibracyjnych, pił do cięcia
nawierzchni, transportu materiałów nawierzchniowych.
Podstawowym zagroŜeniem jest:
7
Projekt budowy chodnika wzdłuŜ ul. Wiosennej w Luboniu
-
wtargnięcie osób postronnych w strefę bezpośredniej pracy sprzętu,
-
nieuwaga operatora sprzętu cięŜkiego: walca,
-
awaria sprzętu,
-
upadek cięŜaru z wysokości,
-
kolizje drogowe podczas transportu.
5. Wskazanie sposobu instruktaŜu przed przystąpieniem do realizacji robót
szczególnie niebezpiecznych.
Obowiązkiem wykonawcy jest oznakowanie i zabezpieczenie terenu budowy.
Wykonawca robót - Kierownik budowy przed przystąpieniem do robót zobowiązany
jest sporządzić plan bezpieczeństwa i ochrony zdrowia zgodnie z rozporządzeniem
Ministra Infrastruktury z dnia 23 czerwca 2003 r. (Dz.U.Nr 120, poz.1126).
Przy sporządzaniu „planu bioz” naleŜy skorzystać z zasad BHP podanych dla
poszczególnych robót w rozporządzeniu Ministra Infrastruktury z dnia 6 lutego 2003
r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót
budowlanych (Dz.U.Nr 47, poz.401) i w specyfikacjach technicznych, zapoznać się
z dokumentacją projektową i technologią robót. Roboty prowadzić pod nadzorem
osób uprawnionych. Zgłaszać właścicielowi uzbrojenia podziemnego rozpoczęcie
robót.
InstruktaŜ i szkolenie wykonać zgodnie z zatwierdzonym przez Inwestora „planem
bioz”.Szczególną uwagę zwrócić na posiadanie kwalifikacji – uprawnień przez osoby
obsługujące sprzęt drogowy oraz na fakt, Ŝe roboty odbywają się w warunkach ruchu
pieszego i drogowego.
6. Wykaz środków zapobiegawczych – technicznych i organizacyjnych
-
zasady BHP, szkolenie podstawowe i stanowiskowe,
-
środki ochrony indywidualnej pracownika ( kaski ochronne, odzieŜ ),
-
oznakowanie robót oraz stref niebezpiecznych na budowie,
-
sprawny sprzęt i narzędzia,
-
nadzór i koordynacja robót,
-
zapewnienie przejazdu, przejść i dróg ewakuacyjnych,
-
zapewnienie podstawowej pomocy medycznej i łączności alarmowej,
8
Projekt budowy chodnika wzdłuŜ ul. Wiosennej w Luboniu
-
bezwzględnie, przed przystąpieniem do robót, powiadomić właścicieli
uzbrojenia podziemnego w celu prowadzenia robót na warunkach przez
nich podanych,
-
instalacja elektryczna zasilająca przenośne urządzenia winna spełniać wymogi
normy PC-IEC60364-7-704:1999.
Uwaga:
W razie stwierdzenia bezpośredniego zagroŜenia dla Ŝycia lub zdrowia pracowników,
osoba nadzorująca roboty obowiązana jest do niezwłocznego wstrzymania robót i
podjęcia działań w celu usunięcia zagroŜenia.
Opracował:
...........................................................
Rafał Tomczak
9
