opis wysyłka

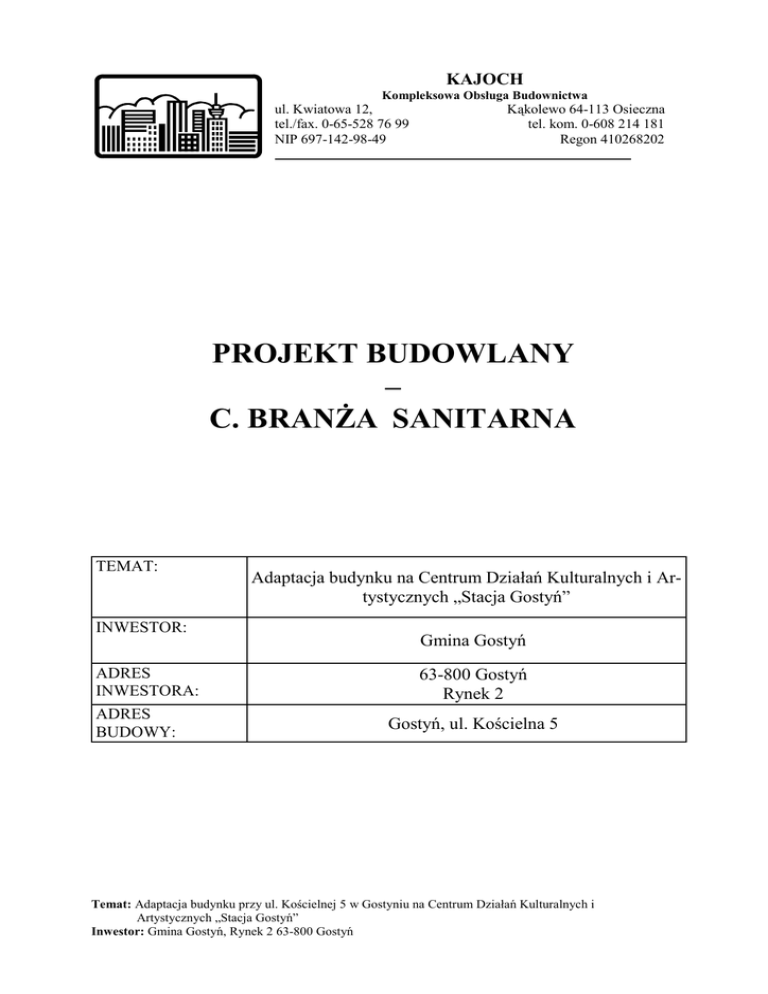

KAJOCH
Kompleksowa Obsługa Budownictwa
ul. Kwiatowa 12,
tel./fax. 0-65-528 76 99
NIP 697-142-98-49
Kąkolewo 64-113 Osieczna
tel. kom. 0-608 214 181
Regon 410268202
PROJEKT BUDOWLANY
–
C. BRANśA SANITARNA
TEMAT:
INWESTOR:
ADRES
INWESTORA:
ADRES
BUDOWY:
Adaptacja budynku na Centrum Działań Kulturalnych i Artystycznych „Stacja Gostyń”
Gmina Gostyń
63-800 Gostyń
Rynek 2
Gostyń, ul. Kościelna 5
Temat: Adaptacja budynku przy ul. Kościelnej 5 w Gostyniu na Centrum Działań Kulturalnych i
Artystycznych „Stacja Gostyń”
Inwestor: Gmina Gostyń, Rynek 2 63-800 Gostyń
SPIS TREŚCI:
I.
OPIS TECHNICZNY:
1.
PODSTAWA OPRACOWANIA. .................................................................................................................... 52
2.
ZAKRES OPRACOWANIA. ........................................................................................................................... 52
3.
INSTALACJA WODOCIĄGOWA. ................................................................................................................ 53
3.1
ZAPOTRZEBOWANIE NA WODĘ ..................................................................................................................... 54
3.2
ZESTAWIENIE MATERIAŁÓW. ....................................................................................................................... 55
3.2.1
Baterie i punkty czerpalne. .................................................................................................................. 55
3.2.2
Rury. .................................................................................................................................................... 55
4.
INSTALACJA KANALIZACYJNA. .............................................................................................................. 55
5.
INSTALACJA CENTRALNEGO OGRZEWANIA I KLIMATYZACJI. .................................................. 56
5.1
ZESTAWIENIE WSPÓŁCZYNNIKÓW PRZENIKANIA CIEPŁA. ............................................................................. 57
5.2
ODBIORNIKI ................................................................................................................................................. 58
5.3
ZESTAWIENIE MATERIAŁÓW ........................................................................................................................ 59
5.3.1
Grzejniki .............................................................................................................................................. 59
5.3.2
Rury ..................................................................................................................................................... 59
6.
WENTYLACJA MECHANICZNA. .............................................................................................................. 60
7.
TECHNOLOGIA KOTŁOWNI. ..................................................................................................................... 60
7.1
7.2
7.3
8.
II.
WYTYCZNE BUDOWLANE. ............................................................................................................................ 61
WYTYCZNE ELEKTRYCZNE. ......................................................................................................................... 61
WYTYCZNE EKSPLOATACJI KOTŁOWNI. ....................................................................................................... 62
WEWNĘTRZNA INSTALACJA GAZU. ....................................................................................................... 62
ZAŁĄCZNIKI
1. Opinia kominiarska 30/2007.
2. Karta katalogowa wodomierza.
3. Karta katalogowa zaworu antyskaŜeniowego.
4. Karta katalogowa kotła gazowego.
III.
CZĘŚĆ RYSUNKOWA.
Rys. S1
Projekt zagospodarowania działki.
Rys. S2
Instalacja wod.-kan. Rzut piwnicy.
Rys. S3
Instalacja wod.-kan. Rzut parteru.
Rys. S4
Instalacja wod.-kan. Rzut piętra.
Rys. S5
Instalacja wod.-kan. Rzut poddasza.
Rys. S6
Rozwinięcie instalacji wodociągowej.
Rys. S7
Rozwinięcie instalacji kanalizacyjnej.
Rys. S8
Instalacja c.o., wentylacja mechaniczna i klimatyzacja. Rzut piwnicy.
Rys. S9
Instalacja c.o., wentylacja mechaniczna i klimatyzacja. Rzut parteru.
Rys. S10
Instalacja c.o., wentylacja mechaniczna i klimatyzacja. Rzut piętra.
Rys. S11
Instalacja c.o., wentylacja mechaniczna i klimatyzacja. Rzut poddasza.
Rys. S12
Rozwinięcie instalacji c.o.
Rys. S13
Wewnętrzna instalacja gazu.
Rys. S14
Aksonometria instalacji gazu.
OPIS TECHNICZNY DO PROJEKTU BUDOWLANEGO INSTALACJI
WODOCIĄGOWEJ, KANALIZACYJNEJ, CENTRALNEGO
OGRZEWANIA , WENTYLACJI MECHANICZNEJ, KLIMATYZACJI
I WEWNĘTRZNEJ INSTALACJI GAZU.
1. Podstawa opracowania.
− zlecenie inwestora,
− plan sytuacyjny z naniesionym aktualnym uzbrojeniem w skali 1:500,
− projekt architektoniczno – budowlany,
− opinia kominiarska 30/2007
− wizja lokalna,
− uzgodnienia z inwestorem,
− normy i normatywy.
2. Zakres opracowania.
Projekt dotyczy adaptacji budynku zlokalizowanego w Gostyniu przy ul. Kościelnej na budynek muzeum.
Przedmiotem opracowania jest projekt wewnętrznej instalacji wodociągowej, kanalizacyjnej, centralnego ogrzewania, wentylacji i wewnętrznej instalacji gazu.
W zakres opracowania dotyczącego projektu instalacji wodociągowej wchodzi
rozmieszczenie przyborów sanitarnych, wytyczenie trasy przewodów zimnej, ciepłej
wody uŜytkowej, dobór średnic. W zakres projektu instalacji kanalizacyjnej wchodzi wytyczenie trasy przewodów, dobór średnic oraz określenie spadków. W zakres projektu
centralnego ogrzewania wchodzi obliczenie zapotrzebowania budynku na ciepło, zysków ciepła, dobór grzejników i armatury, wytyczenie tras przewodów. W zakres projektu wentylacji wchodzi dobór urządzeń i wytyczenie tras przewodów. W zakres projektu
wewnętrznej instalacji gazu wchodzi dobór urządzeń gazowych, ich usytuowanie oraz
dobór średnic i trasy przewodów.
3. Instalacja wodociągowa.
Budynek zasilany jest w wodę poprzez istniejące przyłącze wodociągowe φ 32.
Opomiarowanie odbywać się będzie za pomocą zestawu wodomierzowego zamontowanego w piwnicy, składającego się z wodomierz JS3,5 Dn 25 prod. PoWoGaz, zaworów odcinających Dn 32 oraz zaworu antyskaŜeniowego EA291NF DN 32 prod. Danfoss. Przygotowanie ciepłej wody uŜytkowej odbywać się będzie za pomocą wiszącego,
pojemnościowego podgrzewacza wody o poj 80 l – Vitocell 100-W, prod. Viessmann.
Instalację naleŜy wykonać z rur polipropylenowych jako instalację trójnikową, łączoną poprzez zgrzewanie polifuzyjne, polegające na wzajemnym przetopieniu cząsteczek
materiału zewnętrznej powierzchni rury i wewnętrznej powierzchni złączki.
W poniŜszej tabeli przedstawiono dane techniczne jakie powinny spełniać rury tworzywowe.
Wymiary rur typoszeregu ciśnieniowego PN 16.
Oznaczenie
Ciśnienie nominalne PN 16
przekroju
SDR 7,25
Dz x e
Grubość ścianki
Średnica we-
Pojemność jed-
Masa jednost-
[mm x mm]
e [mm]
wnętrzna
nostkowa
kowa
Dw [mm]
Vp [dm/m]
M [kg/m]
16 x 2,2
2,2
1.1,6
0,106
0,090
20 x 2,8
2,8
14,4
0,163
0,151
25 x 3,5
3,5
18,0
0,255
0,236
32 x 4,4
4,4
23,2
0,415
0,389
Do celów projektowych zostały przyjęte rury polipropylenowe systemu BOR
plus
produkcji WAVIN. Przewody naleŜy mocować do elementów konstrukcyjnych budynku
za pomocą podpór przesuwnych, które zabezpieczają rury przed nadmiernym wyboczeniem.
Przewody rozprowadzające prowadzić na parterze w warstwie posadzki, na piętrze
nadstropowo w przyściennej warstwie styropianu lub w cokoliku oraz podstropowo w
suficie podwieszanym w pomieszczeniu nr 2.7 ( wc damskie ). Piony obudować. Przewody rozprowadzające naleŜy ułoŜyć z minimalnym spadkiem, aby wydzielające się
powietrze mogło przedostawać się do pionów i być usunięte wraz z pobieraną wodą.
Przewody naleŜy mocować do elementów konstrukcji budynku za pomocą uchwytów
lub wsporników. Pomiędzy obejmą uchwytu lub wspornika a przewodem naleŜy stosować podkładki elastyczne. Przejścia przez przegrody budowlane naleŜy wykonywać w
tulejach ochronnych, umoŜliwiających swobodne przemieszczanie przewodu w przegrodzie. W obszarze tulei nie moŜe być wykonane Ŝadne połączenie na przewodzie.
NaleŜy teŜ zagwarantować, aby rury nie uległy uszkodzeniu pod wpływem ewentualnych uderzeń bądź wstrząsów. Ze względu na występowanie wydłuŜeń termicznych naleŜy zapewnić kompensację przewodów wykorzystując w tym celu naturalne załamania
tras przewodów (zapewni to samokompensację). Przewody prowadzone w bruzdach po
próbie ciśnienia naleŜy zamurować. Przewody wody zimnej zaizolować otuliną termoizolacyjna gr. 6 mm. W celu ograniczenia strat ciepła przewody wody ciepłej naleŜy zaizolować otuliną termoizolacyjną z pianki PE o grubości 25 mm.
W pomieszczeniu socjalnym, gospodarczym i łazienkach naleŜy zamontować baterie umywalkowe i zlewozmywakowe stojące.
Przejścia instalacyjne przechodzące przez ściany (oddzielenia przeciwpoŜarowegranice stref poŜarowych) naleŜy zabezpieczyć poŜarowo uszczelnieniami o odporności
ogniowej jak dany element budowlany. Jedną z metod jaką moŜna wykorzystać przy tego typu przejścia jest technologia opracowana przez firmę HILTI. Do przejścia przewodów tworzywowych przez ścianę moŜna wykorzystać osłony ognioochronnych CP 644.
Armatura metalowa powinna być objęta elektrycznymi połączeniami wyrównawczymi.
3.1
Zapotrzebowanie na wodę
Obliczenia przepływu obliczeniowego wody
ZIMNA
CIEPŁA
ILOŚĆ
ZIMNA
baterie czerpalne dla umywalek
0,07
0,07
8
1,12
baterie czerpalne dla zlewozmywa-
0,07
0,07
1
0,14
płuczka zbiornikowa
0,13
0,00
5
0,65
pisuar
0,30
0,00
1
0,30
zawór czerpalny
0,30
0,00
1
0,30
Σqn
2,51
ków
Σqn = 5,37
q = 0,682 (Σgn)0,45 - 0,14
q = 0,89dm3/s
3.2
Zestawienie materiałów.
3.2.1 Baterie i punkty czerpalne.
Produkt
Ilość
Jednostka
Bat. stojąca dla umywalki
8
szt.
Bat. stojąca dla zlewozmywaka
1
szt.
Miska ust. wisząca
5
szt.
Pisuar musz. śc. bez syfonu
1
szt.
Pł. ustępowa - wlot z boku
5
szt.
Umywalka pojedyncza
8
szt.
Zawór czerp. z.w.
1
szt.
Zawór spłukujący
1
szt.
Zlewozm. dwukom.
1
szt.
3.2.2 Rury.
Produkt
Wielkość
Ilość
Jednostka
Rura BOR Plus PN16 w sztangach
- 16 x 2,2
102,1
m
- 20 x 2,8
6,7
m
- 25 x 3,5
14,6
m
- 32 x 4,4
29,9
m
- 40 x 5,5
5
m
WAVIN BOR Plus
4. Instalacja kanalizacyjna.
Ścieki sanitarne z budynków będą odprowadzane za pomocą istniejącego przyłącza kanalizacyjnego. Na istniejącym przyłączu naleŜy wykonać nowoprojektowaną
studnię tworzywową Ø1000. Fragment kanalizacji od budynku do projektowanej studni
oraz istniejącą studnię zdemontować.
Instalacja kanalizacji wewnętrznej składa się z podejść do przyborów sanitarnych
i przewodów spustowych wykonanych z rur i kształtek PVC 160x4,7 klasy S; PVC
110x3,2; PVC 75x3,0; PVC 50x3,0; PVC 40x3,0 o sztywności obwodowej SN 8, łączonych metodą połączeń kielichowych. Piony kanalizacyjne są wyposaŜone w czyszczak
i rurę wywiewną zamontowaną ponad dachem budynku. Odpływ z kaŜdego przyboru
sanitarnego i urządzenia powinien być zaopatrzony w zamknięcie wodne. Rzędne osi
rurociągów przyjęto tak, aby zachować odpowiednie zagłębienie i spadki. Pion kanaliTemat: Adaptacja budynku przy ul. Kościelnej 5 w Gostyniu na Centrum Działań Kulturalnych i
zacyjny prowadzić po ścianie i obudować. Podejścia od przyborów sanitarnych prowadzić w cokolikach lub w suficie podwieszanym zgodnie z rozwinięciem. Umywalkę w
piwnicy podłączyć do kanalizacji przez studnię schładzającą z zainstalowaną pompą.
Na terenie działki zaprojektowano studnie tworzywowe o średnicy Ø600
i Ø1000. Wykopy pod przewody wykonać o szerokości dna minimum 80 cm ze skarpami o bezpiecznym nachyleniu. Przed przystąpieniem do robót ziemnych w miejscach
skrzyŜowań z innym uzbrojeniem zaznaczonym na planie sytuacyjnym naleŜy ręcznie
wykonać przekopy kontrolne w celu wyznaczenia ich rzeczywistych rzędnych. Roboty
ziemne wykonać ręcznie lub koparką z odkładem urobku 1 m od krawędzi wykopu. Nie
przegłębiać wykopu. Dno wykopu pod ułoŜenie rury naleŜy wykonać ręcznie. W miejscach kolizji wykopy naleŜy wykonywać ręcznie. Na wyrównanym dnie wykonać podsypkę z piasku grubości 10 cm. Obsypkę wykonywać warstwami po 10 cm i prowadzić
do uzyskania zagęszczonej warstwy o grubości 30 cm nad rurą. Po wykonaniu obsypki
pozostałą część wykopu zasypać gruntem rodzimym pod warunkiem usunięcia z niego
twardych brył i zanieczyszczeń. Rury naleŜy układać z projektowanym spadkiem.
5. Instalacja centralnego ogrzewania i klimatyzacji.
Budynek zlokalizowane są w II strefie klimatycznej, dla której przyjmuje się obliczeo
niową temperaturę zewnętrzną -18 C. W budynku projektuje się ogrzewanie grzejni-
kowe. Źródło ciepła stanowi kocioł gazowy jednofunkcyjny o mocy 8,8 – 35 kW – Vitodens 200-W, prod. Viessmann.
Instalację c.o. zaprojektowano jako dwururową trójnikową. Zastosowano rury wielowarstwowe systemu TECE flex firmy TC. Dzięki połączeniu tworzywa sztucznego i
metalu rura ta charakteryzuje się wysoką plastycznością, wytrzymałością na ściskanie,
wykazuje trwałość kształtu i posiada minimalne wydłuŜenia termiczne oraz wysoką wytrzymałość temperaturowa i ciśnieniową. Przewody rozprowadzić w posadzce na parterze, przyściennej warstwie styropianu oraz w obudowie na pozostałych kondygnacjach.
Piony centralnego ogrzewania obudować. Wielkość bruzdy powinna zapewnić moŜliwość swobodnego ułoŜenia i montaŜu instalacji oraz jej odpowiedniego zagłębienia
(grubość warstwy zaprawy zakrywającej rurę nie mniejsza niŜ 30 mm). Rury wielowarstwowe naleŜy prowadzić w izolacji termicznej Thermacompact 6 mm, dla ułatwienia
montaŜu zaleca się stosowanie uchwytów mocujących do podłoŜa tzw. obejm pojedynczych lub podwójnych. Przejścia przewodów przez przegrody naleŜy dodatkowo zabezTemat: Adaptacja budynku przy ul. Kościelnej 5 w Gostyniu na Centrum Działań Kulturalnych i
pieczyć przez obłoŜenie rury kilku-centymetrową warstwą styropianu. Średnice przewodów i rozprowadzenie pokazano na rysunkach.
Zaprojektowano grzejniki płytowe Uniwersalne VK produkcji Viessmann z głowicami termostatycznymi RTD 3120 firmy Danfoss model wzmocniony, z ograniczeniem
lub zablokowaniem temperatury i z zabezpieczeniem przed manipulacją. Temperatura
zasilanie / powrót wynosi 70/50 oC. Grzejniki płytowe zamontować z podejściami od
ściany z zaworami kątowymi. W pomieszczeniu serwera zainstalować grzejnik elektryczny o mocy 500 W, prod. Bursa, w przedsionku windy zainstalować grzejnik elektryczny o mocy 750 W, prod. Bursa. Rozmieszczenie grzejników, ich wielkość podano
na rysunkach.
W pomieszczeniu serwerowni zamontować klimatyzator naścienny FTKS25B,
prod. Daikin. Jednostkę zewnętrzną klimatyzatora, KLKS25B-RKS-250, prod. Daikin
zamontować na dachu parteru. Jednostkę wewnętrzną naleŜy połączyć z zewnętrzną
za pomocą rur miedzianych „do chłodnictwa”. Sposób prowadzenia przewodów został
przedstawiony na rzucie piętra. Wszystkie przewody łączące jednostkę wewnętrzną
klimatyzatora z jednostką zewnętrzną naleŜy ocieplić przy pomocy izolacji kauczukowej
grubości 9 mm. Jednostka wewnętrzna posiada sterownik przewodowi i panel dekoracyjny.
5.1
Zestawienie współczynników przenikania ciepła.
Nazwa przegrody
Typ
U0
UI
UII
[W/(m²·K)] [W/(m²·K)] [W/(m²·K)]
Podłoga
Podłoga na gruncie
-
0,298
0,289
Ściana wewnętrzna 54
Ściana zewnętrzna
0,875
-
-
Ściana zewnętrzna 37
Ściana zewnętrzna
0,297
-
-
Drzwi zewnętrzne
Drzwi zewnętrzne
2,000
-
-
Ściana wewnętrzna
1,090
-
-
Drzwi wewnętrzne
Drzwi wewnętrzne
2,000
-
-
Ściana wewnętrzna
1,876
-
-
Ściana zewnętrzna
0,215
-
-
Okno wewnętrzne
Okno wewnętrzne
1,800
-
-
Ściana wewnętrzna
1,517
-
-
Ściana zewnętrzna
0,231
-
-
Okno zewnętrzne
1,800
-
-
Dach
Dach lub stropodach
0,300
-
-
Ściana wewnętrzna
1,945
-
-
Okno zewnetrzne
5.2
SZ Ściana zewnętrzna
0,243
-
-
Odbiorniki
Symbol odb. Symbol
G
tp
tp
[°C]
[W]
[W]
[W]
[kg/h]
[°C]
[°C]
G: Kotłownia Kotłownia
16
1409
1493
0
60,6
G: 1.9 Sala
1.9 Sala
20
701
810
0
wystawo-
wystawowa
20
701
813
20
820
20
pomiesz.
ti Qdane Qdobr Qzysk
Typ grzejnika
L[mm] H[mm A’/A
69,6 48,4
U(vk)33-550
800 550 106
30,2
69,6 46,5
U(vk)22-550
700 550 116
0
30,2
69,7 46,5
U(vk)22-550
700 550 116
917
0
35,3
69,1 46,7
U(vk)22-550
800 550 112
820
903
0
35,3
68,6 46,5
U(vk)22-550
800 550 110
20
834
810
0
35,9
68,3 48,9
U(vk)22-550
700 550
97
20
834
827
0
35,9
69 49,2
U(vk)22-550
700 550
99
20
1420
1444
0
61,1
69,7 49,3
U(vk)22-550
1200 550 102
20
1451
1449
0
62,4
69,6 49,7
U(vk)22-550
1200 550 100
20
302
426
0
13
69,2
41
U(vk)22-550
400 550 141
20
415
460
0
17,9
69,1 46,9
U(vk)22-550
400 550 111
20
484
472
0
20,8
68,9 49,3
U(vk)22-550
400 550
20
81
100
0
4,3
55,8 35,7
U(vk)10-550
400 550 124
20
523
645
0
22,5
68,2 43,6
U(vk)22-550
600 550 123
20
236
387
0
10,2
68,5 35,8
U(vk)22-550
400 550 164
20
1057
1055
0
45,5
68,8 48,9
U(vk)22-550
900 550 100
20
1058
1064
0
45,5
69,1
49
U(vk)22-550
900 550 101
20
1058
1042
0
45,5
68,4 48,7
U(vk)22-550
900 550
wa_a
G: 1.9 Sala
1.9 Sala
wystawo-
wystawowa
wa_b
G: 1.7 Sala
1.7 Sala
wystawo-
wystawowa
wa_b
G: 1.7 Sala
1.7 Sala
wystawo-
wystawowa
wa_a
G: 2.6 Sala
2.6 Sala
wystaw cza- wystaw czasowych_b
sowych
G: 2.6 Sala
2.6 Sala
wystaw cza- wystaw czasowych_a
sowych
G: 1.3 WC
1.3 WC mę-
męski
ski
G: 1.2 Kory- 1.2 Korytarz
tarz
G: 1.6 Wia-
1.6 Wiatro-
trołap
łap
G: 1.1 Wia-
1.1 Wiatro-
trołap
łap
G: 2.7 WC
2.7 WC ko-
kobiet
biet
G: 2.4 Pom.
2.4 Pom.
socjalne
socjalne
G: 1.5 Por-
1.5 Portier-
tiernia
nia
G: 1.4 WC
1.4 WC nie-
niepełno-
pełnospraw-
sprawnych
nych
98
tarz
G: 3.4 Sala
3.4 Sala
wystawo-
wystawowa
wa_a
G: 3.4 Sala
3.4 Sala
wystawo-
wystawowa
wa_b
99
G: 3.3 Sala
3.3 Sala
20
855
994
0
36,8
68,4 45,2
U(vk)22-550
900 550 116
20
845
991
0
36,4
68,4
45
U(vk)22-550
900 550 117
20
566
658
0
24,3
68,2
45
U(vk)22-550
600 550 116
20
855
1000
0
36,8
68,6 45,2
U(vk)22-550
900 550 117
20
696
693
0
29,9
68,5 48,5
U(vk)22-550
600 550 100
audiowizual- audiowizualna_a
na
tarz
G: 3.5 Pom.
3.5 Pom.
gosp.
gosp.
G: 3.3 Sala
3.3 Sala
audiowizual- audiowizualna_b
na
G: 3.2 Pom.
3.2 Pom.
gosp.
gosp.
G: 2.5 Biuro
2.5 Biuro
20
1057
1046
0
45,5
68,6 48,8
U(vk)22-550
900 550
99
G: 2.2 Biuro
2.2 Biuro
20
837
826
0
36
68,9 49,2
U(vk)22-550
700 550
99
5.3
Zestawienie materiałów
5.3.1 Grzejniki
Produkt
Wielkość
Ilość
Jednostka
U(vk)10-550
400 mm
1
szt.
U(vk)22-550
400 mm
4
szt.
U(vk)22-550
600 mm
3
szt.
U(vk)22-550
700 mm
5
szt.
U(vk)22-550
800 mm
2
szt.
U(vk)22-550
900 mm
7
szt.
U(vk)22-550
1200 mm
2
szt.
U(vk)33-550
800 mm
1
szt.
7383-1FP o mocy 500W
340 mm
1
szt.
7383-2FP o mocy 750W
340 mm
1
szt.
Grzejniki lewe zintegrowane - VIESSMANN Uniwersalny (VK)
Grzejniki elektryczne - prod. Bursa
5.3.2 Rury
Nazwa rury
Ilość Jednostka
TECEflex
- 16 x 2,2
114,5
m
TECEflex
- 20 x 2,8
58,3
m
TECEflex
- 25 x 3,5
27,6
m
TECEflex
- 32 x 4,0
31,1
m
6. Wentylacja mechaniczna.
Ilość nawiewanego powietrza przyjęto na podstawie wymagań pomieszczeń sanitarnych i wymaganej ilości świeŜego powietrza przypadającą na jedną osobę.
W pomieszczeniu szatni (nr 1.8) nawiew powietrza odbywać się będzie poprzez okienko
podawcze, wywiew za pomocą wentylatora EDM 80, prod Venture Industries. Wywiew
powietrza z sanitariatów ( nr 1.3; nr 1.4; nr 2.7) odbywać się będzie za pomocą wentylatorów typu EDM i EBB, produkcji Venture Industries, nawiew za pomocą kratek transferowych produkcji Swegon zamontowanych w drzwiach. W pomieszczeniu socjalnym ( nr
2.4) nawiew wykonać za pomocą kratki nawiewnej, zamontowanej w drzwiach, wywiew
za pomocą wentylatora EDM 80, prod Venture Industries. Wymiary oraz typ kratek
wentylacyjnych określono na rysunkach. Połączenia kratek z przewodem głównym wykonać za pomocą przewodów sztywnych.
Przewody prowadzone są w obudowie (wc dla niepełnosprawnych i wc męskie nr
1.3; nr 1.4) oraz w suficie podwieszanym ( wc damskie nr 2.7). Przewody wentylacyjne
wykonać z blachy ocynkowanej.
7. Technologia kotłowni.
Kotłownia zlokalizowana jest w piwnicy budynku. Zaprojektowano kocioł gazowy
jednofunkcyjny z zamkniętą komorą spalania o mocy 8,8 do 35 kW – Vitodens 200-W,
prod. Viessmann. Do podgrzania wody uŜytkowej przewidziano wiszący podgrzewacz o
poj. 80 l - Vitocell 100-W, prod. Viessmann.
Kotłownia pracować będzie w układzie zamkniętym, zasilać będzie instalację c.o.
oraz cwu. o parametrach pracy – 70/50 oC. Na przewodzie powrotnym wody do kotła
naleŜy zamontować ciśnieniowe naczynia wzbiorcze typu N 25 firmy Reflex. Naczynie
przeponowe połączyć z instalacją za pomocą zaworów odcinających zabezpieczonych
przed przypadkowym zamknięciem. Podczas napełniania instalacji odpowietrzyć przyłącza naczyń. Przed oddaniem instalacji do uŜytku sprawdzić poprawność działania zaworów bezpieczeństwa poprzez pokręcenie grzybkiem. W najniŜszych punktach naleŜy
instalację odwodnić poprzez zawory kulowe. Rurociągi odwadniające i wyrzutowe zawo-
rów bezpieczeństwa naleŜy sprowadzić poprzez układ rur PVC do studzienki schładzającej.
W kotłowni zaprojektowano studzienkę schładzającą o wymiarach 80x80x90 cm,
w której umieszczona będzie pompa KP 150-AV1 Grundfos z włącznikiem pływakowym.
Studzienkę przykryć blachą ryflowaną o otworach φ10 mm. W kotłowni naleŜy zamontować umywalkę. Odprowadzenie ścieków dokonać przez włączenie do pionu kanalizacji sanitarnej
Odprowadzenie spalin z kotła wykonać za pomocą systemu odprowadzania spalin Ø80 do istniejącego przewodu kominowego. W celu spełnienia powyŜszych wymagań naleŜy wykonać w ścianie zewnętrznej kanał nawiewny o wymiarach 15 x 20 cm,
umieszczony 30 cm nad posadzką. Otwór wlotowy i wylotowy naleŜy zabezpieczyć siatką przeciw owadom.
7.1
Wytyczne budowlane.
Pomieszczenie
kotłowni
naleŜy
traktować
jako
zagroŜone
poŜarem
i niezagroŜone wybuchem. Ściany wewnętrzne wykonać z materiałów niepalnych
o minimalnej odporność ogniowej 60min. Przejścia rurociągów przez ściany wewnętrzne w wykonaniu ognioszczelnym. Drzwi pomieszczenia kotłowni winny mieć zamknięcie
bezzamkowe i otwierane na zewnątrz pod naciskiem ciała. Przy drzwiach naleŜy umieścić gaśnicę proszkową o masie 3 kg, koc gaśniczy i instrukcję p-poŜ. Pod projektowany kocił naleŜy wykonać fundamenty (5 cm powyŜej rzędnej posadzki) i okrawędziować
je stalowym kątownikiem W pomieszczeniu kotłowni naleŜy zamontować umywalkę.
Wykonać studzienkę schładzającą o wymiarach 80x80x90 cm. Studzienkę przykryć blachą ryflowaną o otworach φ10 mm. Posadzkę w kotłowni naleŜy wykonać ze spadkiem
w kierunku projektowanej studni schładzającej. W pomieszczeniu kotłowni wykonać
tynki, całość pomalować farbami niepalącymi (ściany - farba emulsyjna, podłoga - farba
olejna); alternatywa – płytki ceramiczne (do uzgodnienia z inwestorem).
7.2
Wytyczne elektryczne.
Kotłownię naleŜy wyposaŜyć w główny wyłącznik prądowy oraz w wyłącznik awa-
ryjny zlokalizowany na zewnątrz w miejscu łatwo dostępnym, nie naraŜonym na skutki
poŜaru i wybuchu. Dla potrzeb kotłowni wykonać wydzieloną rozdzielnię elektryczną.
Doprowadzić energię elektryczną do kotła, tablic sterujących wraz z modułami, siłownika zaworów trójdrogowych i pomp. Pomieszczenie kotłowni naleŜy wyposaŜyć w gaTemat: Adaptacja budynku przy ul. Kościelnej 5 w Gostyniu na Centrum Działań Kulturalnych i
zoszczelne oświetlenie sztuczne o średnim natęŜeniu nie mniejszym niŜ 150 Lx. Oświetlenie naleŜy zamontować w ten sposób, aby aparatura pomiarowo regulacyjna, kocioł
oraz armatura mogły być właściwie nadzorowane. Kotłownię wyposaŜyć w gniazdko
24V. Przewody kominowe ponad dachem połączyć połączeniem odgromowym do
przewodu odgromowego budynku. Projekt instalacji elektrycznej stanowi odrębne opracowanie.
7.3
Wytyczne eksploatacji kotłowni.
Kotłownia winna być obsługiwana przez załogę przeszkoloną ze znajomości funk-
cjonowania układu oraz w zakresie BHP. Poszczególne urządzenia naleŜy obsługiwać
zgodnie z DTR urządzeń. Szczegółowe warunki bezpieczeństwa i higieny pracy powinny znajdować się w Instrukcji Obsługi. W widocznym miejscu naleŜy umieścić instrukcję
postępowania na wypadek poŜaru wraz z numerów alarmowych. Przynajmniej raz w roku zawsze przed rozpoczęciem sezonu grzewczego przeprowadzać kontrole całości
urządzeń. Przynajmniej raz w miesiącu przeprowadzać kontrole mechanizmów zabezpieczających. Dwa razy w roku zlecić uprawnionym słuŜbą kominiarskim przegląd
przewodów kominowych. Podczas prac remontowych nie naleŜy uŜywać otwartego
ognia, a gdy istnieje taka konieczność trzeba stosować się ściśle do przepisów dotyczących prac spawalniczych prowadzonych w warunkach zagroŜenia poŜarem lub wybuchem. Do kotłowni obowiązuje zakaz wstępu osobom nieuprawnionym, zakaz palenia
tytoniu oraz składowania materiałów nie związanych z eksploatacją kotłowni.
8. Wewnętrzna instalacja gazu.
Budynek zasilany jest poprzez istniejące przyłącze gazowe Ø50. Projekt wewnętrznej instalacji gazu dotyczy budynku adaptowanego na budynek muzeum. Opomiarowanie zuŜycia gazu odbywać się będzie za pomocą gazomierza G4 umiejscowionego w
istniejącej szafce gazowej na ścianie budynku. Przed gazomierzem zainstalować kurek
główny Ø 50.
Gaz będzie zasilał kocioł gazowy jednofunkcyjny o mocy 8,8 do 35 kW słuŜący do
ogrzewania pomieszczeń i podgrzewania ciepłej wody.
Instalację wewnątrz budynku wykonać z rury stalowej czarnej bez szwu wg
PN-68/H-74219 łączonej poprzez spawanie. Przewody prowadzić ze spadkiem 4% i
mocować do przegród budowlanych za pomocą haków.
Przejścia przewodów przez przegrody budowlane prowadzić w tulejach ochronnych
z uszczelnieniem elastycznym. Przed urządzeniami gazowymi zamontować kurki gazowe o średnicach jak na rysunkach. Odległość pomiędzy urządzeniami energetycznymi
minimum 0,6 m.
Spaliny odprowadzane będą od kotła przewodem Ø 80, wyprowadzonym ponad
dach budynku. W pomieszczeniach, gdzie będzie zainstalowany kocioł wykonać wentylację wywiewną do kanału murowanego o wymiarach 40 x 14 cm oraz wentylację nawiewną za pomocą kanału nawiewnego o wymiarach 20 x 20 cm.
Po zakończeniu montaŜu naleŜy wykonać próby szczelności instalacji na ciśnienie:
a) próba szczelności bez urządzenia 0,05 MPa,
b) próba szczelności z urządzeniem 0,015 MPa.
Czas trwania prób po 30 minut kaŜda. Instalacja winna odpowiadać warunkom technicznym zgodnie z Zarządzeniem nr 10 Ministra Gospodarki Przestrzennej
i
Budownictwa (Dz. Ustaw nr 10/95 z 08.02.1995r).
Podłączenia do instalacji gazowej moŜe dokonać uprawnione przedsiębiorstwo lub osoba posiadająca:
a) pozwolenie na działalność usługową,
b) uprawnienia budowlane w zakresie instalacji wewnętrznych,
c) uprawnienia energetyczne.
Całość robót wykonać zgodnie z Warunkami Technicznymi Odbioru Robót Budowlano-MontaŜowych cz. II. Instalacje Przemysłowe i Sanitarne.
WyraŜa się zgodę na nieistotne odstępstwo od projektu po uzyskaniu zgody projektanta.
Opracował
Aleksander Busza

opis wysyłka

Transkrypt

Podobne dokumenty

strona15

KAMIENICA Z RYNKU ZOSTANIE WYSTAWIONA NA SPRZEDAŻ

PIENIĄDZE NA WOLNE OD NAŁOGÓW ZAGOSPODAROWANIE

og³ wynik 02_IX_2013 PPP Gostyń Prasa

ogłoszenie - Powiatowy Bank Spółdzielczy w Gostyniu

ogłoszenie - Powiatowy Bank Spółdzielczy w Gostyniu

Lista kandydatów spełniających wymagania formalne

oświadczenie - poranki hokejowe pdf

Daj sobie szansę - inwestuj w siebie - Miejsko
