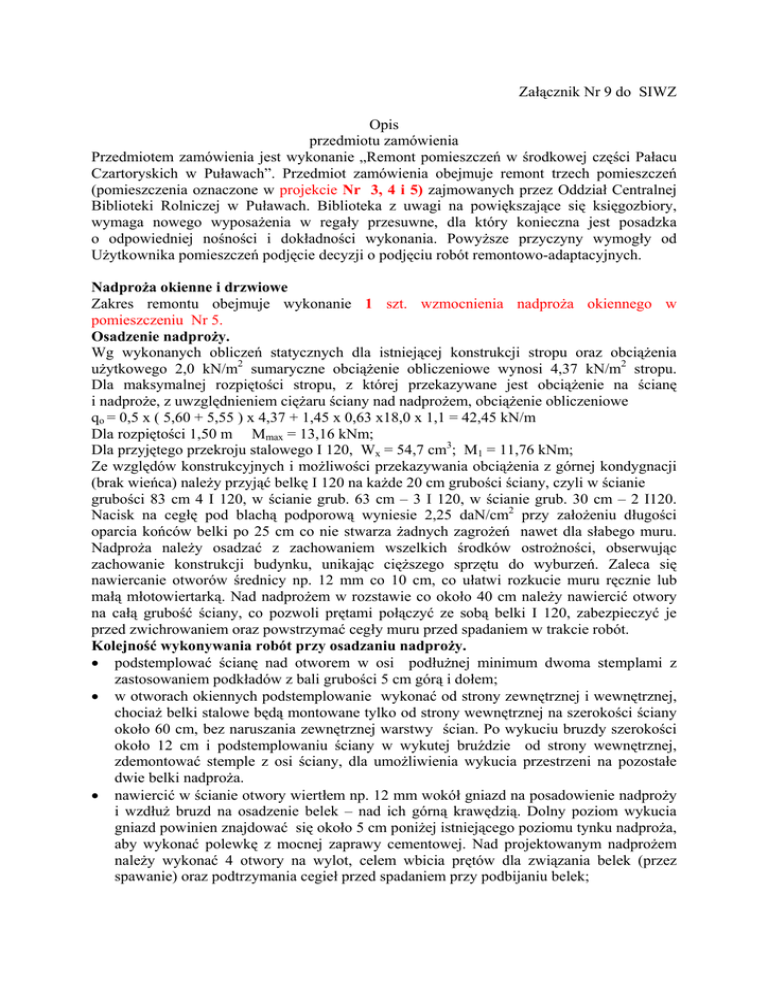

Opis
przedmiotu zamówienia
Przedmiotem zamówienia jest wykonanie „Remont pomieszczeń w środkowej części Pałacu
Czartoryskich w Puławach”. Przedmiot zamówienia obejmuje remont trzech pomieszczeń
(pomieszczenia oznaczone w projekcie Nr 3, 4 i 5) zajmowanych przez Oddział Centralnej
Biblioteki Rolniczej w Puławach. Biblioteka z uwagi na powiększające się księgozbiory,
wymaga nowego wyposażenia w regały przesuwne, dla który konieczna jest posadzka
o odpowiedniej nośności i dokładności wykonania. Powyższe przyczyny wymogły od
Użytkownika pomieszczeń podjęcie decyzji o podjęciu robót remontowo-adaptacyjnych.
Nadproża okienne i drzwiowe
Zakres remontu obejmuje wykonanie 1 szt. wzmocnienia nadproża okiennego w
pomieszczeniu Nr 5.
Osadzenie nadproży.
Wg wykonanych obliczeń statycznych dla istniejącej konstrukcji stropu oraz obciążenia
użytkowego 2,0 kN/m2 sumaryczne obciążenie obliczeniowe wynosi 4,37 kN/m2 stropu.
Dla maksymalnej rozpiętości stropu, z której przekazywane jest obciążenie na ścianę
i nadproże, z uwzględnieniem ciężaru ściany nad nadprożem, obciążenie obliczeniowe
qo = 0,5 x ( 5,60 + 5,55 ) x 4,37 + 1,45 x 0,63 x18,0 x 1,1 = 42,45 kN/m
Dla rozpiętości 1,50 m Mmax = 13,16 kNm;
Dla przyjętego przekroju stalowego I 120, Wx = 54,7 cm3; M1 = 11,76 kNm;
Ze względów konstrukcyjnych i możliwości przekazywania obciążenia z górnej kondygnacji
(brak wieńca) należy przyjąć belkę I 120 na każde 20 cm grubości ściany, czyli w ścianie
grubości 83 cm 4 I 120, w ścianie grub. 63 cm – 3 I 120, w ścianie grub. 30 cm – 2 I120.
Nacisk na cegłę pod blachą podporową wyniesie 2,25 daN/cm2 przy założeniu długości
oparcia końców belki po 25 cm co nie stwarza żadnych zagrożeń nawet dla słabego muru.
Nadproża należy osadzać z zachowaniem wszelkich środków ostrożności, obserwując
zachowanie konstrukcji budynku, unikając cięższego sprzętu do wyburzeń. Zaleca się
nawiercanie otworów średnicy np. 12 mm co 10 cm, co ułatwi rozkucie muru ręcznie lub
małą młotowiertarką. Nad nadprożem w rozstawie co około 40 cm należy nawiercić otwory
na całą grubość ściany, co pozwoli prętami połączyć ze sobą belki I 120, zabezpieczyć je
przed zwichrowaniem oraz powstrzymać cegły muru przed spadaniem w trakcie robót.
Kolejność wykonywania robót przy osadzaniu nadproży.
• podstemplować ścianę nad otworem w osi podłużnej minimum dwoma stemplami z
zastosowaniem podkładów z bali grubości 5 cm górą i dołem;
• w otworach okiennych podstemplowanie wykonać od strony zewnętrznej i wewnętrznej,
chociaż belki stalowe będą montowane tylko od strony wewnętrznej na szerokości ściany
około 60 cm, bez naruszania zewnętrznej warstwy ścian. Po wykuciu bruzdy szerokości
około 12 cm i podstemplowaniu ściany w wykutej bruździe od strony wewnętrznej,
zdemontować stemple z osi ściany, dla umożliwienia wykucia przestrzeni na pozostałe
dwie belki nadproża.
• nawiercić w ścianie otwory wiertłem np. 12 mm wokół gniazd na posadowienie nadproży
i wzdłuż bruzd na osadzenie belek – nad ich górną krawędzią. Dolny poziom wykucia
gniazd powinien znajdować się około 5 cm poniżej istniejącego poziomu tynku nadproża,
aby wykonać polewkę z mocnej zaprawy cementowej. Nad projektowanym nadprożem
należy wykonać 4 otwory na wylot, celem wbicia prętów dla związania belek (przez
spawanie) oraz podtrzymania cegieł przed spadaniem przy podbijaniu belek;
•
•
•
•
•
•
•
wykuć gniazda dla posadowienia nadproża, oczyścić je, zwilżyć, osadzić na podlewce
cementowej blachy o grubości 3 ÷ 4 mm, szerokości 25 c i długości równej głębokości
gniazda. Blachy ustawić dokładnie w jednej płaszczyźnie na rzędnej równej z płaszczyzną
spodu muru istniejącego nadproża, aby po otynkowaniu zachować tę samą płaszczyznę.
Do blach przyspawać kotwy, dla ich prawidłowego zakotwienia.
Uwaga: ponieważ otwory mają odchylone płaszczyzny, a belki stalowe muszą być
ustawione pionowo, pod belkami układać blachy wyrównujące spadek
po stwardnieniu zaprawy w gniazdach (po około 3-ch dniach) wykuć z jednej strony
ściany bruzdę pod obsadzenie 1 szt. belki I 120 w przypadku nadproża z trzech belek;
zamontować belkę nr 1, związać ją z poprzecznymi prętami osadzonymi nad nadprożem
dla uniknięcia zwichrzeń i zapewnienia współpracy. Belki uprzednio zabezpieczyć farbą
przed korozją. Przestrzeń nad belkami podbić pod cegłami blachami, profilami stalowymi
i dokładnie wypełnić gęstoplastyczną zaprawą cementową. Przestrzeń między belkami
wypełnić cegłą i zaprawą jw.
wykuć bruzdę z drugiej strony nadproża pod jedną belkę o szerokości ~12 cm,
podstemplować mur nad bruzdą z zastosowaniem bali grub. 5 cm;
zdemontować stemple usytuowane w osi muru, dla umożliwienia wykucia bruzdy na
drugą belkę I 120. Wykuć bruzdę i niezwłocznie zamontować belkę nr 2 z podbiciem
blachami i zaprawą cementową jak opisano wyżej.
zdemontować stemple i natychmiast zamontować ostatnia belkę nr 3 wg podanych zasad;
dokładnie wypełnić przestrzeń między belkami, belki osiatkować siatką Rabitza lub
ciętociągnioną i obrzucić zaprawą cementową, a następnie otynkować.
Roboty posadzkowe
Ponadto w pomieszczeniach Nr 3, 4 i 5 wykonane będą posadzki betonowe przystosowane dla
potrzeb regałów przesuwnych. W pomieszczeniu nr 4 wykonana zostanie podłoga z płytek
gresowych.
Roboty rozbiórkowe:
• wykonanie rozbiórki podłóg z klepki we wszystkich remontowanych pomieszczeniach,
(wraz z jego segregacją i paczkowaniem jeśli tak zleci Woj. Urząd Ochrony Zabytków);
• rozbiórka podłogi z desek na legarach z usunięciem poza budynek;
• usunięcie odpadów budowlanych, gruzu po rozbiórkach podłóg;
• wykucie gniazd i bruzd w murach pod obsadzenie nadproży;
• zeskrobanie starych malatur z tynków ścian;
• poszerzenie zarysowań tynków dla umożliwienia ich wypełnień szpachlą wapienną;
• zerwanie tynków sufitowych wraz z trzciną, usunięciem gwoździ z pasów w których będą
montowane profile metalowe pod płyty gipsowe;
• zabezpieczenie istniejącej instalacji elektrycznej, przez podłożenie pod rurki instalacyjne
z kablami pasków z płyt gipsowych, w trakcie usuwania tynków i trzciny.
Wykonanie robót posadzkowych.
• wykonanie podsypki piaskowej grub.~30 cm z zagęszczeniem mechanicznym warstwami;
• ułożenie warstwy chudego betonu grubości do 10 cm;
• ułożenie warstw izolacji przeciwwilgociowej i termicznej ;
• wykonanie posadzki z betonu kl. 20 MPa, grub. 10 cm zbrojonej siatkami dołem i górą
z prętów żebrowanych ¢ 8 mm – 20/20 cm, zatartej na gładko, wypoziomowanej
z dokładnością 0,0 ÷1 mm/m i 2 mm prześwitu między łatą kontrolną 2-metrową
•
a posadzką. Odchyłki należy wyrównać zaprawą samopoziomującą. Dylatacje wokół
ścian i przeciwskurczowe wykonać zgodnie z wymogami.
Wykonawca regałów w pomieszczeniach nr 3 i 5 po ustawieniu na betonie prowadnic
(torów) i łączących ich poprzeczek, ułoży płytki gresowe.
Tynki stropów
Na sufitach ze względów pożarowych projektuje się ułożenie płyt gipsowych
włóknowych 2x10 mm na ruszcie metalowym w rozstawie 40 cm. Strop winien posiadać
odporność ogniową 60 minut. Należy zwrócić uwagę na prawidłowe przymocowanie
uchwytów profili rusztu do podsufitki. W przypadku stwierdzenia zniszczonych desek
podsufitki należy je wymienić.
Malowanie stropów wykonać farbą silikatową np. Baumit Silikatfarbe dwukrotnie.
Tynki ścian.
W pomieszczeniach Nr 3, 4 i 5 należy wykonać renowację tynków ścian wg. poniższego
programu.
Ze wszystkich ścian należy zeskrobać stare powłoki malarskie. W przypadku głuchych
tynków na ścianach murowanych należy je odbić, powierzchnię oczyścić, zagruntować i
wykonać ponownie fragment tynku wapiennego. Rysy tynków ścian należy poszerzyć,
oczyścić (odpylić), zagruntować głęboko mlekiem wapiennym . Szczeliny wypełnić szpachlą
wapienną np. Baumit lub Kalkspachtel f. Remmers, a tynk zatrzeć. Na całej powierzchni tynki
ścian należy przetrzeć szpachlą wapienną.
Malowanie tynków wapiennych wykonać farbą wapienną np. Kalkfarbe f. Remmers..
Szczegółowy zakres robót jest opisany w projekcie budowlanym i inwestorskim przedmiarze
robót.
