 PRODUCT DESCRIPTION LOOPMASTER EL650

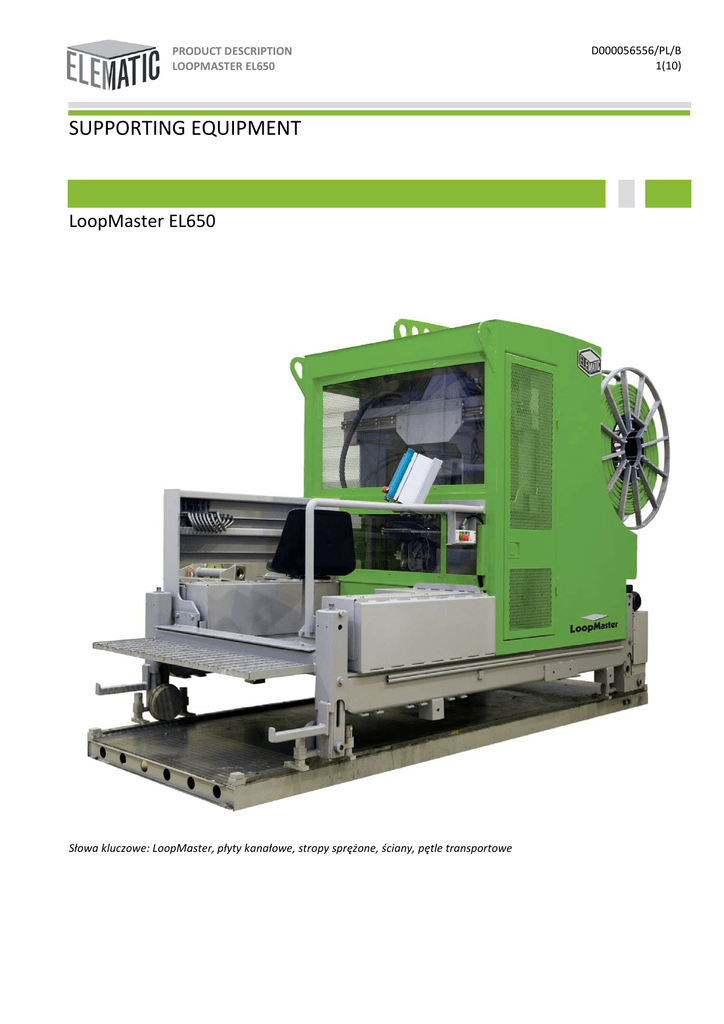

SUPPORTING EQUIPMENT LoopMaster EL650 Słowa kluczowe: LoopMaster, płyty kanałowe, stropy sprężone, ściany, pętle transportowe D000056556/PL/B 1(10)
D000056556/PL/B 2(10)
PRODUCT DESCRIPTION LOOPMASTER EL650
Zawartość:
strona
1. Wprowadzenie....................................................................................................................... 3 1.1. Zalety ............................................................................................................................ 4 1.2. Dane gólne.................................................................................................................... 5 2. Kluczowe cechy..................................................................................................................... 6 3. Elementy składowe................................................................................................................ 7 3.1. Jezdna konstrukcja nośna............................................................................................. 7 3.2. Suwadło ruchy pionowego i poziomego ........................................................................ 7 3.3. System rotacyjny I uchwyt narzędzi .............................................................................. 7 3.4. Panel kontrolny ............................................................................................................. 8 3.5. Podajnik narzędzi.......................................................................................................... 8 3.6. Podajnik pętli transportowych ....................................................................................... 8 4. Dane techniczne.................................................................................................................... 8 5. Informacje dodatkowe ........................................................................................................... 9 This document is owned by Elematic, Finland. All data in this document is subject to change.
D000056556/PL/B 3(10)
PRODUCT DESCRIPTION LOOPMASTER EL650
1. Wprowadzenie ELEMATIC LoopMaster EL650 należy do grupy rządzeń pomocniczych mających zastosowanie przy produkcji sprężonych płyt kanałowych. Maszyna LoopMaster podąża bezpośrednio za maszyną formującą, którą może być zarówno ekstruder jak i slipformer ( zagęszczarka w ślizgu ). LoopMaster instaluje pod splotami ( strunami ) sprężającymi pętle transportowe w celu zapewnienia bezpiecznego transportu sprężonych płyt kanałowych. Grubość płyty i lokalne standardy definiują typ pętli transportowych. LoopMaster jest maszyną półautomatyczną. W pierwszej fazie LoopMaster otwiera powierzchnię betonu, następnie pobiera pętlę transportową i ją instaluje, na koniec pobiera narzędzie do zagęszczania betonu i ściśle zagęszcza beton wokół pętli transportowej. Pozostawione otwory wypełniane są w trakcie montażu na budowie. This document is owned by Elematic, Finland. All data in this document is subject to change.
D000056556/PL/B 4(10)
PRODUCT DESCRIPTION LOOPMASTER EL650
1.1.
Zalety Szykość i brak zmęczenia siły roboczej •
Brak męczącej pozycji w montażu pętli transportowych. Precyzja •
Idealna powtarzalność metody instalowania pętli zapewnia konsekwentną jakość. •
Mniejsze pole dla błędów ludzkich. Nie występuje potrzeba posiadania dodatkowej mieszarki do produkcji osobnej masy betonowej, jej transportu i robocizny przy jej układaniu. Łatwe zastosowanie przy wszelkich typach pętli transportowych. Łatwość obsługi i controli •
Precyzyjne ruchy maszyny dzięki bezstopniowemu napędowi ruchów. •
Sterowanie półautomatyczne Ekonomika •
Mniejsza pracochłonność → mniejsze koszty robocizny. •
Nie ma potrzeby obcinania pętli transportowych na budowie →mniejsza ilość faz pracy → mniejsze koszty robocizny •
Nie wymaga stosowania specjalistycznych chwytaków na budowie → szybszy montaż, brak dodatkowych kosztów na specjalistyczne chwytaki Brak wystających elementów mogących ulec uszkodzeniu w czasie magazynowania transportu. Jedna metoda dla szystkich dźwigów → prosta instrukcja montażu dla firm budowlanych. This document is owned by Elematic, Finland. All data in this document is subject to change.
1.2.
D000056556/PL/B 5(10)
PRODUCT DESCRIPTION LOOPMASTER EL650
Dane gólne LoopMaster EL650 składa się z jezdnej konstrukcji nośnej, systemu ruchu trzyosiowego i rotacji z narzędziami do wykonywania otworów w powierzchni betonu, montażu pętli transportowych i zawibrowania betonu wokół pętli transportowych. This document is owned by Elematic, Finland. All data in this document is subject to change.
D000056556/PL/B 6(10)
PRODUCT DESCRIPTION LOOPMASTER EL650
2. Kluczowe cechy Elematic LoopMaster składa się z: •
System wbudowywania pętli transportowych •
Narzędzia do otwierania powierzchni betonu i późniejszego zagęszczania •
Zaciski do mocowania narzędzi Pętle transportowe wbudowywane są poniżej górnej powierzchni betonu płyty kanałowej. Wykonany otwór w górnej powierzchni betonu służy nie tylko wbudowaniu pętli transportowych lecz również umożliwia wprowadzenie i zahaczenie haków zawiesia dźwigowego. Po wbudowaniu płyty kanałowej na budowie, otwory wypełnia się. Można zastosować różnego rodzaju zaślepki montowane powyżej wypełnienia. Podstawowe właściwości Elematic LoopMaster: •
Szybkość •
Ekonomika •
Konsekwencja This document is owned by Elematic, Finland. All data in this document is subject to change.
D000056556/PL/B 7(10)
PRODUCT DESCRIPTION LOOPMASTER EL650
3. Elementy składowe 3.1.
3.2.
3.3.
Jezdna konstrukcja nośna •
Maszyna porusza się po torach produkcyjny z płynną regulacją jazdy sterowaną przez przetwornicę częstotliwości. •
Precyzyjne ręczne pozycjonowanie maszyny z użyciem wskaźnika laserowego. •
Na wyposażeniu sprężarka i system podawania wody. Suwadło ruchy pionowego i poziomego •
Ruchy pionowe I poziome sterowane silnikami typu serwomotor. •
Przewody zasilające jak również powietrzne i wodne umieszczone w obudowie łańcuchowej. System rotacyjny I uchwyt narzędzi •
Ruch rotacyjny sterowany przetwornicą częstotliwości. •
Bezstopniowa regulacja momentu obrotowego przy montażu pętli transportowych. •
Pneumatyczne zaciski. •
Zaciski wyposażone w szczęki dla wszystkich pętli transportowych. This document is owned by Elematic, Finland. All data in this document is subject to change.
D000056556/PL/B 8(10)
PRODUCT DESCRIPTION LOOPMASTER EL650
3.4.
3.5.
3.6.
Panel kontrolny •
Ustawienia dla różnych pętli i typów płyt mogą być wprowadzone do pamięci maszyny. •
Interface użytkownika zaopatrzony w wielojęzyczny panel dotykowy. Podajnik narzędzi •
Pneumatyczny podajnik narzędzi wyposażony w dwupunktowy magazyn dla różnych narzędzi. •
W każdym punkcie magazynowym do wyboru narządzia do otwierania i zagęszania betonu, odpowiadające typowi produkowanej płyty. Podajnik pętli transportowych •
Pneumatyczny podajnik pętli transportowych posiada prowadnice dla pętli o standardowych płyt od 150 do 320 mm. •
Operator załadowuje pętnle transportowe. •
Para pętli transportowych montowana jest automatycznie . 4. Dane techniczne Poniższa tabela prezentuje podstawowe dane techniczne maszyny LoopMaster. EL650 Szybkość jazdy Całkowita długość maszyny Rozstawa kół Rozstaw osi Moc przyłączenia Zasilanie Teoretyczny czas instalowania pętli transportowych na jednym końcu płyty kanałowej 0…20 4100 1263…1289 3100 8 3P+PE 400 50 3:05 3:40 m/min mm mm mm kW kW V Hz min min H=160 H=320 This document is owned by Elematic, Finland. All data in this document is subject to change.
D000056556/PL/B 9(10)
PRODUCT DESCRIPTION LOOPMASTER EL650
5. Informacje dodatkowe Już kilkanaście maszyn LoopMaster dostarczono do firm produkujących sprężone płyty kanałowe we Francji. Proszę pamiętać, że wszelkie dopuszczenia pętli transportowych w danym kraju należą do Klienta. This document is owned by Elematic, Finland. All data in this document is subject to change.
D000056556/PL/B 10(10)
PRODUCT DESCRIPTION LOOPMASTER EL650
Elematic jest wiodącym dostawcą maszyn i wyposażenia do prefabrykacji betonu jak rónież jedynym dostawcą mogącym dostarczać kompletne fabryki prefabrykacji na terenie całego świata. Wysoka technologia i przemysłowa wiedza Elematic jest aktualnie obecna w ponad 100. krajach na 5. kontynentach. Kwatera główna Elematic znajduje się w Toijala ( Akaa ) w Finlandii www.elematic.com
