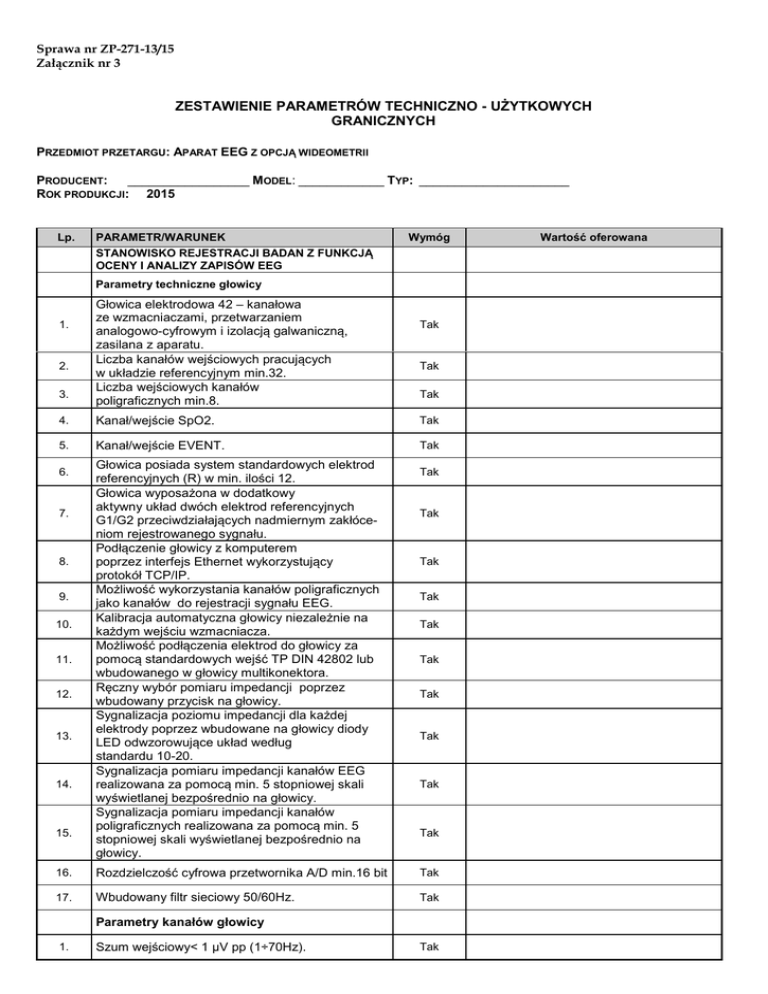

Aparat EEG - załącznik nr 3

Sprawa nr ZP-271-13/15
Załącznik nr 3
ZESTAWIENIE PARAMETRÓW TECHNICZNO - UŻYTKOWYCH
GRANICZNYCH
PRZEDMIOT PRZETARGU: APARAT EEG Z OPCJĄ WIDEOMETRII
PRODUCENT:
_________________ MODEL: ____________ TYP: _____________________
ROK PRODUKCJI: 2015
Lp.
PARAMETR/WARUNEK
STANOWISKO REJESTRACJI BADAN Z FUNKCJĄ
OCENY I ANALIZY ZAPISÓW EEG
Wymóg
Parametry techniczne głowicy
1.
2.
3.
Głowica elektrodowa 42 – kanałowa
ze wzmacniaczami, przetwarzaniem
analogowo-cyfrowym i izolacją galwaniczną,
zasilana z aparatu.
Liczba kanałów wejściowych pracujących
w układzie referencyjnym min.32.
Liczba wejściowych kanałów
poligraficznych min.8.
Tak
Tak
Tak
4.
Kanał/wejście SpO2.
Tak
5.
Kanał/wejście EVENT.
Tak
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
Głowica posiada system standardowych elektrod
referencyjnych (R) w min. ilości 12.
Głowica wyposażona w dodatkowy
aktywny układ dwóch elektrod referencyjnych
G1/G2 przeciwdziałających nadmiernym zakłóceniom rejestrowanego sygnału.
Podłączenie głowicy z komputerem
poprzez interfejs Ethernet wykorzystujący
protokół TCP/IP.
Możliwość wykorzystania kanałów poligraficznych
jako kanałów do rejestracji sygnału EEG.
Kalibracja automatyczna głowicy niezależnie na
każdym wejściu wzmacniacza.
Możliwość podłączenia elektrod do głowicy za
pomocą standardowych wejść TP DIN 42802 lub
wbudowanego w głowicy multikonektora.
Ręczny wybór pomiaru impedancji poprzez
wbudowany przycisk na głowicy.
Sygnalizacja poziomu impedancji dla każdej
elektrody poprzez wbudowane na głowicy diody
LED odwzorowujące układ według
standardu 10-20.
Sygnalizacja pomiaru impedancji kanałów EEG
realizowana za pomocą min. 5 stopniowej skali
wyświetlanej bezpośrednio na głowicy.
Sygnalizacja pomiaru impedancji kanałów
poligraficznych realizowana za pomocą min. 5
stopniowej skali wyświetlanej bezpośrednio na
głowicy.
Tak
Tak
Tak
Tak
Tak
Tak
Tak
Tak
Tak
Tak
16.
Rozdzielczość cyfrowa przetwornika A/D min.16 bit
Tak
17.
Wbudowany filtr sieciowy 50/60Hz.
Tak
Parametry kanałów głowicy
1.
Szum wejściowy< 1 µV pp (1÷70Hz).
Tak
Wartość oferowana
Sprawa nr ZP-271-13/15
Załącznik nr 3
2.
3.
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
Impedancja wejściowa ≥100 Mohm.
CMRR:
- przy wejściu standardowym elektrody
referencyjnej >120dB
- przy wejściu dodatkowym układu
elektrod aktywnych G1/G2 >140dB
Parametry oprogramowania do rejestracji
sygnału
Stała czasu (0,03÷10)s.
Stała czasu – wartość standardowa 0,3s
z możliwością definiowania własnej.
Czułość (regulowana amplituda sygnału
na ekranie)z możliwością definiowania domyślnej10 µV/cm ÷ 2 mV/cm.
Regulowana szybkość przesuwu zapisu
na ekranie(10÷120)mm/s.
Częstotliwość próbkowania ≥ 2000Hz
Ilość remontaży definiowanych przez
Użytkownika – nieograniczona.
Gotowe predefiniowane montaże i programy dla
standardów 10-20, 10-10, 10-10h, 10-5, 5-5.
Predefiniowana baza zdarzeń medycznych
zawierająca min. 400 gotowych zdarzeń.
Zdarzenia medyczne podzielone na typy zdarzeń
np. zdarzenia techniczne, zdarzenia fizjologiczne
i zdarzenia stymulacyjne.
Możliwość definiowania, edycji i dodawania
do bazy własnych zdarzeń medycznych.
Menadżer zdarzeń medycznych pozwalający na
personalizacje znaczników zdarzeń według
własnych potrzeb.
Możliwość dodawania interaktywnej notatki
do badania podczas akwizycji sygnału.
Min. 3 algorytmy optymalizacji wyświetlania
krzywej EEG dostosowujące się do bieżącej
rozdzielczości monitora.
Możliwość przeglądania trwającego badania
i wykonywania analiz podczas akwizycji sygnału.
Możliwość dzielenia ekranu podczas akwizycji
sygnału na ekran akwizycji, ekran przeglądania
i ekrany analiz (np.: FFT, Mapping 2D/3D, TPM,
CFM).
Odwracanie polaryzacji sygnału EEG.
Funkcja wyświetlania czasu rzeczywistego
wykonywanej akwizycji sygnału.
Funkcja wizualizacji krzywej EEG w postaci
graficznej i/lub liczbowej.
Tak
Tak
Tak
Tak
Tak
Tak
Tak
Tak
Tak
Tak
Tak
Tak
Tak
Tak
Tak
Tak
Tak
Tak
Tak
Tak
Fotostymulator
1.
Ilość programów fotostymulacji definiowanych
przez Użytkownika-nieograniczona.
Tak
2.
Stymulator błyskowy (05÷60)Hz
Tak
3.
4.
5.
Zasilanie lampy fotostymulatora
bezpośrednio z głowicy.
Lampa fotostymulatora przytwierdzona
do dedykowanego niezależnego statywu
na kółkach umożliwiającego jej przemieszczenie.
Opcja programu bazowego automatycznie
dopasowującego widok do montażu
Tak
Tak
Tak
Sprawa nr ZP-271-13/15
Załącznik nr 3
zaimportowanego z plikiem badania.
6.
7.
8.
Możliwość jednoczasowego pomiaru wartości
sygnału ze wszystkich odprowadzeń głowicy.
Dynamicznie generowane filtry z możliwością
samodzielnego definiowania częstotliwości
granicznych i filtrów domyślnych.
Automatyczne dopasowanie odpowiedniego
predefiniowanego montażu do wszystkich
wspieranych przez system rodzajów głowic.
Tak
Tak
Tak
Oprogramowanie do analizy sygnału
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
Cyfrowa linijka pomiarowa umożliwiająca
dokonanie pomiarów amplitudy i częstotliwości fal
oraz określenie fali dominującej w zadanym
przedziale czasu.
Min 3 algorytmy optymalizacji wyświetlania krzywej
EEG dostosowujące się do bieżącej rozdzielczości
monitora
Możliwość dodawania komentarzy do zdarzeń
medycznych.
Moduł analizy ilościowej QEEG (Quantity EEG)
umożliwiający uzyskanie wyników w formie
tabelarycznej.
Eksport dowolnego fragmentu zapisu sygnału
EEG.
Możliwość wykonania raportu QEEG z dowolnie
wybranego przedziału czasu w formie
tabelarycznej z podziałem na poszczególne rytmy
fal i podziałem na elektrody rejestrujące.
Eksport raportu QEEG do formatu pliku Excel
i PDF.
Funkcja blokowego zaznaczania wybranego
fragmentu zapisu EEG dla analiz QEEG, Mapping
2D/3D, FFT.
Funkcja wyświetlania czasu rzeczywistego
wykonanego zapisu sygnału EEG.
Funkcja wizualizacji krzywej EEG w postaci
graficznej i/lub liczbowej.
Archiwizacja badań na płycie CD/DVD i innych
zewnętrznych nośnikach danych (HDD, PenDrive)
Możliwość dołączenia dedykowanej przeglądarki
do eksportowanego badania EEG
Możliwość grupowania kanałów w widoku
krzywych poprzez wstawianie separatora
dzielącego pole wyświetlania kanałów według
aktualnych potrzeb użytkownika.
Tak
Tak
Tak
Tak
Tak
Tak
Tak
Tak
Tak
Tak
Tak
Tak
Tak
Analiza FFT
1.
2.
3.
4.
Możliwość regulacji długości bufora FFT.
Analiza spektralna FFT oraz możliwość
przedstawienia jej wyników w postaci wykresów:
histogram, obwiednia, amplitudy średnie,
częstotliwości dominujące.
Analiza FFT wykonywana jedno
lub wielokanałowo.
Możliwość wykonania analizy FFT z dowolnego
przedziału czasu lub z całego badania.
Tak
Tak
Tak
Tak
Analizy automatyczne
1.
Automatyczne analizy sygnału EEG:
- detekcja iglic i artefaktów
- analiza komponentów niezależnych ICA
Tak
Sprawa nr ZP-271-13/15
Załącznik nr 3
Zestaw komputerowy
1.
Komputer typu laptop (minimalne wymagania):
- procesor INTEL CORE lub równoważny
- pamięć RAM min. 4 (GB)
- dysk twardy min. 500 (GB)
- nagrywarka DVD-RW
- karta sieciowa
- mysz
- przekątna ekranu min.15.6”
- system operacyjny Windows 7 lub 8
- drukarka laserowa czarno-biała
- osprzęt systemu: zestaw okablowania
Tak
WIDEOMETRIA
1.
2.
1.
Podstawowe funkcje zestawu:
- zsynchronizowana rejestracja obrazu
i dźwięku z kamery wideo oraz zapisu EEG,
- przeglądanie i analiza zapisu EEG wraz z
jednoczesnym podglądem zarejestrowanego
obrazu pacjenta,
- archiwizacja zapisu badania wraz z obrazem
na CD/DVD
- sterowanie kamerą z poziomu oprogramowania do akwizycji sygnału EEG
- sterowanie w każdej płaszczyźnie i sterowanie obrazem (zoom, obracanie kamery
- montaż kamery w dowolnym miejscu (ściana, sufit, statyw).
Konfiguracja zestawu:
- profesjonalna kamera sieciowa
- możliwość pracy kamery w trybie dzień/noc
- specjalistyczne oprogramowanie synchronizujące rejestracje zapisu EEG z rejestrowanym obrazem z kamery
- specjalistyczne oprogramowanie do przeglądania zapisów EEG wraz z obrazem wideo
MAPY PRZESTRZENNO-CZASOWE TPM
wspomagające analizę zapisów EEG
- mapowanie zmian potencjału zachodzących
jednocześnie w czasie i przestrzeni
- synchronizacja mapy przestrzenno-czasowej z
sygnałem EEG i z mapami chwilowymi
(klasycznymi)
- mapowanie układów wielobiegunowych
- mapowanie gęstości pola (SCD)
- definiowanie różnych układów przestrzennych
dla różnych zastosowań
Tak
Tak
Tak
AKCESORIA
1.
Czepek do badań EEG.
Tak
2.
Zestaw elektrod z przewodami.
Tak
3.
4.
Zestaw do dezynfekcji i czyszczenia
aparatu EEG:
- chusteczki do czyszczenia i dezynfekcji
aparatu o spektrum B, F, V, Tbc z klipsem
umożliwiającym łatwe zamocowanie,
szczelne zamknięcie (opakowanie 50 szt.)
Zestaw do przygotowania pacjenta do badania
EEG zawierający:
- przeciwdrobnoustrojowy czepek
do mycia głowy pacjenta zawierający
Tak
Tak
Sprawa nr ZP-271-13/15
Załącznik nr 3
chlorheksydynę, grupa medyczna
IIa, znak CE (5 szt.)
- sterylne gaziki do dezynfekcji skóry
przed założeniem elektrod zawierające
2% chlorheksydyny i 70% alkoholu
izopropylowego (opakowanie 200 szt.
w pojedynczych saszetkach).
POZOSTAŁE
1.
2.
3.
4.
5.
6.
7.
8.
9.
Zabezpieczenie oprogramowania
przed niepowołanym dostępem za pomocą klucza
sprzętowego USB.
Transformacja widma sygnału z dziedziny
częstotliwości do dziedziny czynności fal.
Całość oprogramowania EEG w języku polskim.
Wbudowana funkcja przenoszenia badań bez
konwersji pomiędzy oferowanym aparatem EEG,
a pracującym w placówce aparatem EEG typu
DigiTrack.
Współpraca oferowanego aparatu z modułem
VEP.
Możliwość rozbudowy systemu o dodatkowe
stanowisko analizy, polisomnografię, mapowanie
on-line, CCFM, holter EEG, maping
kortykograficzny.
Oferowane urządzenie jest dopuszczone
do stosowania i użytkowania w Polsce zgodnie z
ustawą o wyrobach medycznych
z 20 maja 2010 roku.
Zestaw komputerowy jest oznakowany
znakiem CE.
Instrukcja obsługi w języku polskim w wersji papierowej
i elektronicznej (dostarczyć przy dostawie aparatu).
Tak
Tak
Tak
Tak
Tak
Tak
Tak
Tak
Tak
10.
Szkolenia dla wskazanego przez Użytkownika
personelu medycznego:
- obsługa aparatu EEG
- przedlicencyjne warsztaty EEG pod
patronatem PTNK dla lekarza
neurologa (min. 1 blok warsztatowy)
Tak
11.
Gwarancja min. 24 miesiące z przeglądami
w ramach ceny zakupu.
Tak
WARUNKI GWARANCJI:
a) Wykonawca udziela Zamawiającemu gwarancji na przedmiot umowy na okres .........**, liczony od daty podpisania protokołu zdawczo-odbiorczego sporządzonego po przekazaniu do używania przedmiotu umowy i
przeszkoleniu pracowników Zamawiającego,
b) Odpowiedzialność z tytułu rękojmi nie jest wyłączona,
c) W trakcie i w ramach gwarancji Wykonawca ma dokonać wymaganych przez producenta przeglądów jeżeli są wymagane w ilości
……. w okresie czasu …….***,
d) Wszelkie koszty związane z naprawami gwarancyjnymi w okresie gwarancji ponosi Wykonawca (jeżeli przeglądy są wymagane)****,
e) Wszelkie koszty, łącznie z częściami zamiennymi, związane z przeglądami w okresie gwarancji ponosi Wykonawca. Przeglądy będą udokumentowane wpisami w paszportach technicznych urządzenia (jeżeli są wymagane)****,
f) Przed zakończeniem okresu gwarancji Wykonawca zobowiązany jest przeprowadzić przegląd przedmiotu
umowy kończący okres gwarancji i potwierdzić sprawność urządzenia wpisem do paszportu technicznego,
Sprawa nr ZP-271-13/15
Załącznik nr 3
g) Wykonawca zobowiązuje się podjąć naprawę w ciągu 48 godzin od zgłoszenia awarii. W przypadku opóźnienia Zamawiający zastrzega sobie prawo naliczenia kar umownych.
h) Usługi gwarancyjne realizowane będą w miejscu użytkowania przedmiotu umowy,
i) Na czas naprawy powyżej 7 dni, wykonawca dostarczy urządzenie zastępcze na cały okres trwania naprawy,
j) Awarie będą zgłaszane telefonicznie z potwierdzeniem za pomocą poczty elektronicznej.
*należy wypełnić
**należy wpisać
***należy podać (np. 1 raz na sześć miesięcy)
****jeżeli przeglądy nie są wymagane należy wykreślić cały punkt
Awarie urządzenia będą zgłaszane do autoryzowanego serwisu technicznego ………………………… z siedzibą
…………………………………….. – nr telefonu: ……………………., nr faksu ……………………., adres email: ………………………………*
