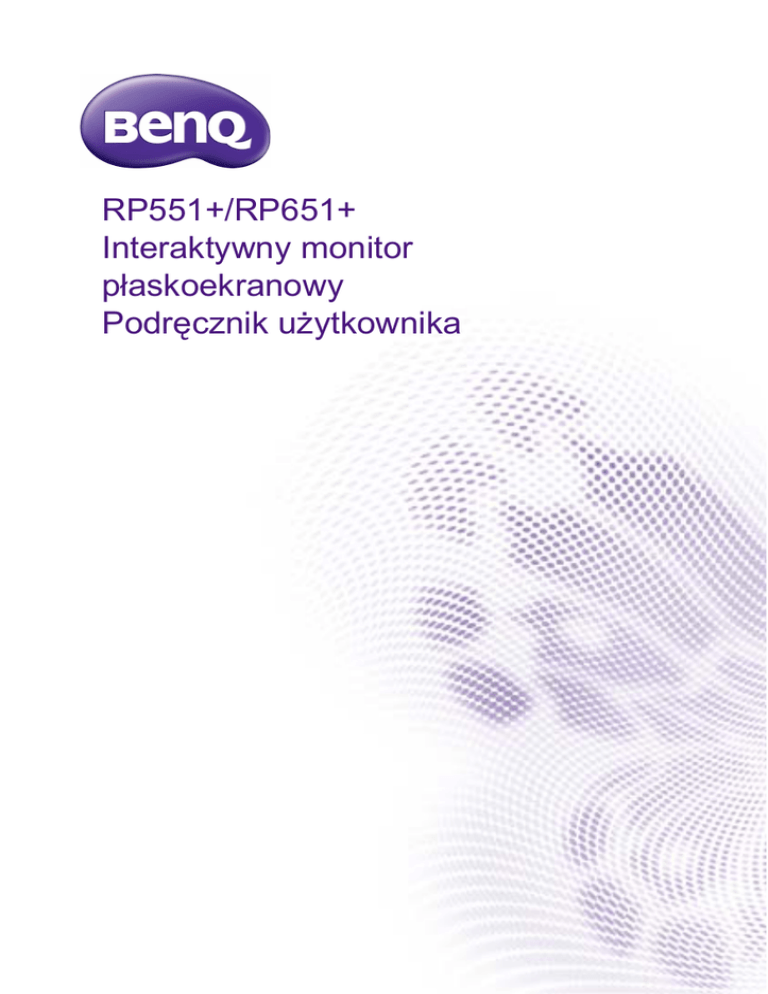

User Manual

RP551+/RP651+
Interaktywny monitor
płaskoekranowy
Podręcznik użytkownika
Wyłączenie odpowiedzialności
BenQ Corporation nie składa żadnych oświadczeń ani gwarancji, wyrażonych
lub domniemanych, w odniesieniu do zawartości niniejszego dokumentu. BenQ
Corporation zastrzega sobie prawo do aktualizowania tej publikacji i
dokonywania zmian w jej treści bez konieczności powiadamiania o tym
jakichkolwiek osób.
Prawa autorskie
Copyright 2014 BenQ Corporation. Wszelkie prawa zastrzeżone.
Reprodukowanie, przekazywanie, przepisywanie, zapisywanie w jakikolwiek
sposób lub tłumaczenie na jakikolwiek język lub język programowania tej
publikacji, w każdej formie i jakimikolwiek środkami elektronicznymi,
mechanicznymi, magnetycznymi, optycznymi, chemicznymi lub innymi jest
zabronione bez wcześniejszej pisemnej zgody firmy BenQ Corporation.
Spis treści
i
Spis treści
Ostrzeżenia i zasady bezpieczeństwa ................ 1
Ważne instrukcje bezpieczeństwa ...................... 3
Uwagi dotyczące wyświetlacza LCD monitora ............
Zasady bezpieczeństwa dotyczące pilota....................
Zasady bezpieczeństwa dotyczące baterii ..................
BenQ ecoFACTS .........................................................
3
4
4
5
Zawartość opakowania ....................................... 6
Wyposażenie opcjonalne............................................. 7
Montaż monitora ................................................. 8
Mocowanie tacy na pióro i skrzynki wejścia/wyjścia .... 8
Montaż monitora ........................................................ 10
Elementy monitora i ich funkcje ........................ 12
Panel przedni/tylny ...................................................
Złącza wejściowe/wyjściowe......................................
Pilot zdalnego sterowania ..........................................
Przy użyciu pilota .......................................................
12
13
15
16
Podłączanie ...................................................... 18
Podłączanie przewodów sygnałowych audio/wideo .. 18
Podłączanie modułu dotykowego .............................. 24
Podłączanie zasilania ................................................ 25
Korzystanie z ekranu dotykowego .................... 26
Ważne instrukcje dotyczące korzystania z ekranu
dotykowego................................................................ 30
Podstawowa obsługa ........................................ 31
Włączanie i wyłączanie monitora ...............................
Blokowanie/odblokowywanie przycisków ..................
Przełączanie źródeł sygnału ......................................
Regulacja poziomu głośności ....................................
31
31
31
31
Połączenie sieciowe.......................................... 32
Podłączanie do sieci LAN .......................................... 32
Obsługa monitora ...................................................... 32
Menu ekranowe ................................................ 34
Schemat menu ekranowego ...................................... 34
ii
Spis treści
Operacje w obrębie menu ekranowego .....................
Menu Obraz ..............................................................
Menu Dźwięk..............................................................
Menu Obraz ...............................................................
Menu Ustawienia........................................................
35
36
38
39
43
Obsługa ekranowego systemu
multimedialnego................................................ 46
Przyciski multimedialne na pilocie zdalnego
sterowania.................................................................. 46
Przeglądanie plików ................................................... 47
System menu ............................................................. 61
Informacje o produkcie...................................... 65
Dane techniczne ........................................................
Wymiary .....................................................................
Obsługiwane rozdzielczości sygnałów wejściowych ..
Obsługiwane kombinacje sygnałów wejściowych w
trybie PAP...................................................................
65
68
70
72
Rozwiązywanie problemów............................... 73
Ostrzeżenia i zasady bezpieczeństwa
1
Równoboczny trójkąt ostrzegawczy
ze znakiem błyskawicy zakończonej
strzałką przestrzega przed
nieizolowanym „niebezpiecznym
napięciem” wewnątrz urządzenia,
które może być wystarczająco silne,
aby stanowić zagrożenie porażenia
prądem elektrycznym.
Trójkąt równoboczny z
wykrzyknikiem to symbol wskazujący,
że dokumentacja dołączona do
urządzenia zawiera ważne instrukcje
dotyczące obsługi i konserwacji
(serwisowania).
TO URZĄDZENIE WYMAGA
UZIEMIENIA
W celu zapewnienia
bezpieczeństwa działania
trójbolcową wtyczkę wolno
podłączać tylko do standardowego
gniazda trójbolcowego ze
sprawnym uziemieniem za
pośrednictwem normalnej instalacji
budynku. Przedłużacze używane
wraz z tym urządzeniem muszą być
trzyżyłowe i prawidłowo
podłączone, aby zapewnione było
połączenie z uziemieniem.
Niewłaściwie podłączone
przedłużacze są częstą przyczyną
śmiertelnych wypadków.
Prawidłowe działanie urządzenia
nie oznacza, że gniazdo zasilania
jest uziemione ani że instalacja jest
całkowicie bezpieczna. Dla
własnego bezpieczeństwa, w razie
jakichkolwiek wątpliwości odnośnie
skutecznego uziemienia gniazda
zasilania należy skonsultować się z
wykwalifikowanym elektrykiem.
• Należy zadbać o łatwość korzystania z wtyczki przewodu zasilania. Gniazdo
zasilania powinno znajdować się blisko urządzenia i być łatwo dostępne. Aby
całkowicie odłączyć urządzenie od instalacji zasilającej, należy wyjąć wtyczkę
przewodu zasilania z gniazda.
• Nie należy umieszczać monitora na nierównej, nachylonej lub niestabilnej
powierzchni (takiej jak wózek), ponieważ mogłoby to spowodować upadek i
uszkodzenie monitora lub innych przedmiotów.
• Nie należy ustawiać monitora w pobliżu wody, na przykład w salonie spa lub
przy basenie, ani w miejscu, w którym wyświetlacz byłby narażony na
ochlapywanie lub opryskiwanie, na przykład przy otwartym oknie, przez które
może dostawać się woda.
• Nie należy montować monitora w zamkniętej przestrzeni bez odpowiedniej
wentylacji i obiegu powietrza, np. w zamkniętej szafce. Wokół monitora należy
pozostawić odpowiednią ilość miejsca, aby umożliwić rozpraszanie ciepła z
wnętrza urządzenia. Nie wolno zasłaniać żadnych otworów ani wywietrzników
monitora. Przegrzanie może skutkować rozmaitymi zagrożeniami i porażeniem
prądem elektrycznym.
2
• Monitor powinien być instalowany wyłącznie przez wykwalifikowanego technika.
Nieprawidłowa instalacja monitora może doprowadzić do obrażeń ciała i szkód
na osobach, a także uszkodzenia samego monitora. Aby zapewnić najlepsze
warunki robocze, należy regularnie sprawdzać instalację i poddawać monitor
okresowej konserwacji.
• Do montażu monitora należy używać wyłącznie akcesoriów zatwierdzonych lub
zalecanych przez producenta. W przypadku użycia niewłaściwych akcesoriów
monitor może spaść, doprowadzając do poważnych obrażeń ciała. Należy się
upewnić, że powierzchnia montażowa oraz punkty mocowań są wystarczająco
wytrzymałe, aby utrzymały ciężar monitora.
• Aby zmniejszyć ryzyko porażenia prądem elektrycznym, nie należy zdejmować
pokryw. Wewnątrz nie ma żadnych części do samodzielnego serwisowania.
Naprawy należy zlecać wykwalifikowanym technikom serwisowym.
• Aby zapobiec obrażeniom ciała, przed rozpoczęciem użytkowania należy
przymocować monitor lub zamontować nogi.
Ważne instrukcje bezpieczeństwa
3
1.
2.
3.
4.
5.
6.
7.
Przeczytaj te instrukcje.
Zachowaj te instrukcje.
Przestrzegaj wszystkich ostrzeżeń.
Przestrzegaj wszystkich instrukcji.
Nie używaj tego urządzenia w pobliżu wody.
Czyść tylko przy użyciu suchej szmatki.
Nie zasłaniaj żadnych otworów wentylacyjnych. Zainstaluj zgodnie z
instrukcjami producenta.
8. Nie instaluj w pobliżu źródeł ciepła, takich jak grzejniki, wloty ciepłego
powietrza, piece i inne urządzenia (w tym wzmacniacze) wytwarzające ciepło.
9. Nie usuwaj zabezpieczeń z wtyczki polaryzowanej lub wtyczki z uziemieniem.
Wtyczka polaryzowana ma dwa płaskie bolce, z których jeden jest szerszy.
Wtyczka z uziemieniem ma dwa bolce i gniazdo na bolec uziemiający.
Gniazdo na bolec uziemiający stanowi zabezpieczenie. Jeśli dostarczona
wtyczka nie pasuje do gniazda, skonsultuj się z elektrykiem w celu wymiany
przestarzałego gniazda.
10. Zabezpiecz przewód zasilania tak, aby nie był przydeptywany ani ściskany.
Szczególną uwagę zwróć na wtyczki, rozgałęźniki i miejsce, w którym
przewód wychodzi z urządzenia.
11. Używaj wyłącznie przystawek/akcesoriów zatwierdzonych przez producenta.
12. Używaj wyłącznie wózków, nóg, statywów, uchwytów i stolików
zatwierdzonych przez producenta lub sprzedawanych wraz z
urządzeniem. W przypadku używania wózka zachowaj ostrożność
podczas przemieszczania go wraz z urządzeniem, aby uniknąć
obrażeń spowodowanych jego wywróceniem.
13. W czasie burzy z wyładowaniami atmosferycznymi lub w przypadku
nieużywania urządzenia przez dłuższy czas odłącz je od zasilania.
14. Wszystkie prace serwisowe zlecaj wykwalifikowanym technikom serwisowym.
W przypadku uszkodzenia urządzenia w jakikolwiek sposób, np. w razie
uszkodzenia przewodu zasilania lub wtyczki, rozlania płynu lub dostania się
przedmiotów do urządzenia, wystawienia urządzenia na działanie deszczu
lub wilgoci, nieprawidłowości w działaniu lub upadku urządzenia, należy
oddać urządzenie do serwisu.
Uwagi dotyczące wyświetlacza LCD monitora
• Wyświetlacz ciekłokrystaliczny (LCD) tego monitora ma bardzo cienką szybę
zabezpieczającą, podatną na zarysowania i pęknięcia na skutek uderzania lub
nacisku. Nadmierne naciskanie lub ekstremalne temperatury mogą także
spowodować uszkodzenie ciekłych kryształów. Podczas obsługi należy
zachować ostrożność.
• Czas reakcji i jasność wyświetlacza LCD mogą się różnić w zależności od
temperatury otoczenia.
• Należy unikać narażania monitora na bezpośrednie światło słoneczne oraz
umieszczania w miejscach, w których na ekran LCD mogłoby być skierowane
światło słoneczne lub światło punktowe, ponieważ wytwarzane wówczas ciepło
może doprowadzić do uszkodzenia ekranu i zewnętrznej obudowy monitora.
Ponadto jasne światło utrudnia oglądanie obrazu na ekranie.
4
• Ekran LCD składa się z pojedynczych pikseli tworzących obraz i jest
produkowany zgodnie ze specyfikacją projektową. 99,9% tych pikseli działa
prawidłowo, ale 0,01% z nich może się na stałe świecić (na czerwono, niebiesko
lub zielono) lub być na stałe zgaszonych. Jest to ograniczenie techniczne
technologii LCD i nie oznacza wady.
• Monitory LCD, podobnie jak plazmowe (PDP) i konwencjonalne monitory CRT
(kineskopowe), są podatne na „wypalenie ekranu” lub „utrwalenie obrazu”, czyli
pozostające na ekranie linie i cienie, których nie można usunąć. Aby zapobiec
takim uszkodzeniom ekranu, należy unikać wyświetlania nieruchomych obrazów
(takich jak menu ekranowe, logo stacji telewizyjnych, stałe/nieaktywne teksty lub
ikony) przez okres dłuższy niż dwie godziny. Od czasu do czasu należy zmieniać
format obrazu. Gdy tylko jest to możliwe, należy wypełniać obrazem cały ekran,
eliminując czarne pasy. Należy unikać długotrwałego wyświetlania obrazów w
formacie 4:3. W przeciwnym razie na ekranie mogą pozostawać widoczne znaki
wypalenia w postaci dwóch pionowych linii.
Jeśli wymagane jest wyświetlanie nieruchomego obrazu, zalecane jest
włączenie opcji Zapobieganie utrwalaniu obrazu w menu Ustawienia i
Zaawansowane.
• Uwaga: W niektórych sytuacjach na wewnętrznej stronie szyby może skroplić
się para. Jest to naturalne zjawisko, które nie wpływa negatywnie na pracę
monitora. Skroplona para zwykle znika po około 2 godzinach normalnego
użytkowania.
Zasady bezpieczeństwa dotyczące pilota
• Nie należy umieszczać pilota w miejscach, w których panuje wysoka
temperatura lub wilgotność, i należy unikać zbliżania go do ognia.
• Nie należy upuszczać pilota.
• Nie należy narażać pilota na kontakt z wodą lub wilgocią. Może to doprowadzić
do usterki.
• Pomiędzy pilotem a czujnikiem sygnałów z pilota na urządzeniu nie mogą
znajdować się żadne przedmioty.
• Jeśli pilot ma nie być używany przez dłuższy czas, należy wyjąć z niego baterie.
Zasady bezpieczeństwa dotyczące baterii
Używanie baterii niewłaściwego typu może doprowadzić do wycieku substancji
chemicznej lub wybuchu. Należy przestrzegać następujących zasad:
• Baterie należy zawsze wkładać tak, aby końcówki dodatnia i ujemna były
skierowane we właściwą stronę, zgodnie z oznaczeniami w komorze baterii.
• Różne typy baterii mają różne parametry. Nie należy mieszać różnych typów.
• Nie należy używać jednocześnie starych i nowych baterii. Jednoczesne
używanie starych i nowych baterii może skrócić ich żywotność lub spowodować
wyciek chemikaliów ze starych baterii.
• Gdy baterie nie działają, należy je jak najszybciej wymienić.
• Chemikalia wyciekające z baterii mogą powodować podrażnienia skóry. Jeśli z
baterii sączy się jakakolwiek substancja, należy ją natychmiast wytrzeć suchą
szmatką i możliwie jak najszybciej wymienić baterie.
• W zależności od warunków przechowywania żywotność baterii dostarczonych
wraz z urządzeniem może ulec skróceniu. Należy je wymienić w ciągu
3 miesięcy lub możliwie jak najszybciej od momentu pierwszego użycia.
5
• Mogą istnieć lokalne ograniczenia dotyczące utylizacji lub recyklingu baterii.
Należy się zapoznać z lokalnymi przepisami prawa lub skonsultować z firmą
świadczącą usługi utylizacji odpadów.
BenQ ecoFACTS
BenQ has been dedicated to the design and development of greener product as
part of its aspiration to realize the ideal of the "Bringing Enjoyment 'N Quality to
Life" corporate vision with the ultimate goal to achieve a low-carbon society.
Besides meeting international regulatory requirement and standards pertaining to
environmental management, BenQ has spared no efforts in pushing our initiatives
further to incorporate life cycle design in the aspects of material selection,
manufacturing, packaging, transportation, using and disposal of the products.
BenQ ecoFACTS label lists key eco-friendly design highlights of each product,
hoping to ensure that consumers make informed green choices at purchase.
Check out BenQ's CSR Website at http://csr.BenQ.com/ for more details on
BenQ's environmental commitments and achievements.
6
Zawartość opakowania
Otwórz opakowanie i sprawdź jego zawartość. W razie braku lub uszkodzenia
któregoś z elementów skontaktuj się niezwłocznie z miejscem zakupu
urządzenia.
Monitor LCD
Przewód zasilający
x 4 (dla różnych
regionów)
Przewód D-Sub
(15-stykowy)
Przewód interfejsu
DVI
Przewód interfejsu
audio
Przewód USB x 2
Taca na pióro
Skrzynka wejścia/
wyjścia
Śruby M3 x 6
(z płaską główką)
x4
Śruby M3 x 6
(z okrągłą główką)
x8
Pilot zdalnego
sterowania
Instrukcja
szybkiego
uruchomienia
Bateria AAA x 2 Pióro dotykowe x 2
• Typ przewodu zasilania może się różnić od pokazanego na ilustracji, w zależności od
regionu zakupu.
• Przewód interfejsu DVI używany jest wyłącznie do podłączania portów interfejsu DVI
skrzynki wejścia/wyjścia i monitora. Nie należy go stosować do podłączania sygnału
DVI.
• Przed wyrzuceniem opakowania sprawdź, czy nie zostały w nim żadne akcesoria.
• Pozbywaj się materiałów, z których zrobione jest opakowanie, w sposób rozsądny.
Karton możesz przeznaczyć na makulaturę. Można zatrzymać opakowanie (jeśli to
możliwe) i wykorzystać je później, gdy zajdzie konieczność przewozu monitora.
• Nie pozostawiaj plastikowych worków w zasięgu małych dzieci lub niemowląt.
Wyposażenie opcjonalne
Oprócz elementów standardowego zestawu osobno dostępne jest również
następujące wyposażenie opcjonalne:
Noga monitora
7
8
Montaż monitora
Montaż monitora
Mocowanie tacy na pióro i skrzynki wejścia/wyjścia
Przed montażem i użyciem monitora należy wykonać poniższe czynności, aby
zainstalować tacę na pióro i skrzynkę wejścia/wyjścia. Instalację powinny
wykonywać przynajmniej dwie osoby, aby uniknąć niebezpieczeństwa i obrażeń.
1. Umieść czysty, suchy i niestrzępiący się materiał na płaskiej, poziomej i
wolnej powierzchni. Materiał musi być większy niż ekran monitora.
2. Delikatnie połóż monitor na materiale ekranem LCD w dół.
Śruby M3 x 6 z płaską
3. Przymocuj skrzynkę
wejścia/wyjścia do tacy
na pióro, za pomocą
czterech dostarczonych
śrub M3 x 6 z płaską
główką.
4. Przymocuj tacę na
pióro do monitora za
pomocą ośmiu
dostarczonych śrub
M3 x 6 z okrągłą
główką.
Śruby M3 x 6 z okrągłą
5. Podłącz dostarczony
przewód interfejsu DVI
do gniazd interfejsu
DVI w monitorze i
skrzynce wejścia/
wyjścia.
6. Podłącz dostarczony
przewód USB do
gniazda USB Type A w
monitorze oraz gniazda
USB typu B w skrzynce
wejścia/wyjścia.
Montaż monitora
7. Podłącz jeden koniec
dostarczonego
przewodu interfejsu
audio (koniec z
wtyczką 3,5 mm minijack i dwoma
wtyczkami typu RCA)
do gniazd wejściowych
AUDIO IN (AUDIO1) i
AUDIO IN (AUDIO2)
na tylnym panelu
monitora, a drugi
koniec (koniec z
wtyczką 3,5 mm minijack) do gniazda
interfejsu audio w
skrzynce wejścia/
wyjścia.
8. Poprowadź przewody
we właściwy sposób,
przy użyciu
dostarczonych klamer.
9
10
Montaż monitora
Montaż monitora
Monitor można przymocować do powierzchni pionowej za pomocą
odpowiedniego uchwytu ściennego lub ustawić na powierzchni poziomej, na
opcjonalnych nogach. Podczas montażu należy przestrzegać następujących
zasad:
• W montażu monitora powinny uczestniczyć co najmniej dwie osoby dorosłe.
Próba zamontowania monitora przez jedną osobę może być niebezpieczna i
doprowadzić do obrażeń ciała.
• Zaleca się zlecenie montażu wykwalifikowanym technikom. Niewłaściwy montaż
może spowodować spadnięcie monitora lub nieprawidłowe działanie.
Montaż monitora na ścianie
3. Jeśli do monitora przymocowane są nogi, zdemontuj je.
400mm
4. Zlokalizuj otwory na śruby do
montażu ściennego na tylnej
części monitora, jak
pokazano na ilustracji.
5. Przymocuj uchwyt
montażowy do monitora, a
następnie zamocuj monitor na
ścianie zgodnie z instrukcjami
dołączonymi do uchwytu.
Śruba powinna być o co
najmniej 10 mm dłuższa niż
grubość uchwytu
montażowego. Pamiętaj o
odpowiednim dokręceniu i
zabezpieczeniu wszystkich
śrub. (Zalecany moment
dokręcenia: 470–635 N•cm).
Elementy montażowe
powinny być na tyle
wytrzymałe, aby uniosły
ciężar monitora.
*Typ śrub: M8
400mm
Grubość
uchwytu
naściennego
Monitor
LCD
10 mm
(0,39")
Montaż monitora
• Aby zapewnić prawidłową wentylację, należy
zachować co najmniej 10 mm wolnego miejsca
pomiędzy tylną pokrywą monitora a ścianą.
• W sprawie montażu naściennego zalecamy
konsultację z wykwalifikowanym technikiem.
Producent nie ponosi odpowiedzialności za montaż
niewykonany przez wykwalifikowanego technika.
11
10mm
(0.39")
• Gniazdo AC IN/OUT w przypadku obracania
monitora powinno znajdować się na łącznikach.
Montaż opcjonalnych nóg nabiurkowych
3. Umieść nogi na monitorze w
Typ śrub: M8 x 15 mm
sposób pokazany na ilustracji.
Moment obrotowy: 25
RP551+
4. Przymocuj nogi do monitora przy
użyciu śrub i odpowiedniego
śrubokrętu.
RP651+
12
Elementy monitora i ich funkcje
Panel przedni/tylny
1
2
RP551+
3
4
5
6
7
RP651+
Nr
1
2
3
Nazwa
Opis
• Odbiera sygnały z pilota.
• Gdy włączona jest funkcja czujnika oświetlenia
otoczenia, wykrywa warunki oświetlenia wokół monitora
i automatycznie dostosowuje jasność ekranu.
• Wskazuje stan pracy monitora:
- Świeci zielonym światłem, gdy monitor jest
włączony.
Czujnik sygnałów z
pilota / czujnik
- Świeci czerwonym światłem, gdy monitor jest
oświetlenia otoczenia /
wyłączony.
wskaźnik zasilania
- Świeci czerwonym światłem, gdy monitor jest w
trybie Oszczędz. energii > Mocna.
- Miga czerwonym światłem, gdy monitor jest w
trybie Oszczędz. energii > Słaba.
- Nie świeci się, gdy zasilanie jest wyłączone.
Taca na pióro
Służy to odkładania piór dotykowych, gdy nie są
dotykowe
używane.
• Wybór źródła sygnału wideo.
ENTER/VIDEO
• Potwierdzenie wyboru lub wejście do podmenu w trybie
SOURCE
menu ekranowego.
4
MENU
5
6, 5, 3/-,4/+
6
Przycisk zasilania
7
Wskaźnik zasilania
13
Otwarcie lub zamknięcie menu ekranowego.
• Przewijanie ustawień i opcji w menu ekranowym.
• 3/-,4/+: Klawisze skrótu do regulacji głośności dźwięku.
Służy do włączania i wyłączania monitora.
Wskazuje stan zasilania monitora:
- Świeci zielonym światłem, gdy monitor jest
włączony.
- Świeci czerwonym światłem, gdy monitor jest
wyłączony.
- Świeci czerwonym światłem, gdy monitor jest w
trybie Oszczędz. energii > Mocna.
- Miga czerwonym światłem, gdy monitor jest w
trybie Oszczędz. energii > Słaba.
- Nie świeci się, gdy zasilanie jest wyłączone.
Złącza wejściowe/wyjściowe
RP551+
RP651+
RJ-45
19
USB Type A
17
MULTI-MEDIA
USB Type A
HDMI
MIC IN
22
21
20
DP
16
MULTI-MEDIA
USB
Mini-B
18
HDMI
15
VIDEO IN
RS-232C
Pb
OUT
AV
VGA
Y
OUT
AUDIO IN AUDIO IN AUDIO OUT
AUDIO 1 AUDIO 2
Pr
IN
Nr
13 12 11 10
Nazwa
100-240V~50-60Hz
AC SWITCH
ON/OFF
3.4A
3
2
IN
1.7A
OUT
IN
IN
14
USB TYPE B FOR TOUCH
L
OUT
S-VIDEO
R
9 8
7
6
5
4
1
Opis
Przekazuje zasilanie sieciowe z gniazda AC IN do innego
monitora.
Służy do podłączenia do gniazda sieciowego za
pośrednictwem załączonego przewodu zasilania.
1
AC OUT (1,7 A)
2
AC IN (3,4 A)
3
AC SWITCH ON/OFF Włącza i wyłącza główne zasilanie.
14
4
USB TYPE B FOR
TOUCH
5
AUDIO OUT (R/L)
6
AUDIO IN (AUDIO2)
7
AUDIO IN (AUDIO1)
8
VGA IN
9
VGA OUT
10
AV IN
11
AV OUT
12
VIDEO IN (S-VIDEO)
13
VIDEO IN (YPbPr)
14
RS232C IN/OUT
Do podłączenia przewodu USB pomiędzy monitorem a
komputerem w celu korzystania z modułu dotykowego.
Wyjście sygnałów audio do zewnętrznego urządzenia.
Odbiór sygnałów audio z zewnętrznego urządzenia (np.
magnetowidu lub odtwarzacza DVD).
Odbiór sygnałów audio z zewnętrznego urządzenia (np.
komputera).
Odbiór analogowych sygnałów RGB z zewnętrznego
urządzenia (np. komputera).
Wyjście analogowych sygnałów RGB ze źródła VGA IN
do innego monitora.
Odbiór kompozytowych sygnałów wideo z zewnętrznego
urządzenia (np. magnetowidu lub odtwarzacza DVD).
Wyjście kompozytowych sygnałów wideo ze źródła AV IN
do innego monitora.
Odbiór sygnałów S-Video z zewnętrznego urządzenia
(np. magnetowidu lub odtwarzacza DVD).
Odbiór komponentowych sygnałów wideo (YPbPr) z
zewnętrznego urządzenia (np. odtwarzacza DVD,
telewizora HD lub laserowego odtwarzacza płyt).
Do sterowania zewnętrznego i pracy wieloekranowej.
• RS232C IN: odbiór sygnałów sterowania z komputera
lub innego monitora.
• RS232C OUT: wyjście sygnałów sterowania ze źródła
RS232C IN do innego monitora.
HDMI
Odbiór sygnałów HDMI z zewnętrznego urządzenia (np.
odtwarzacza płyt Blu-ray).
DP (DisplayPort)
Służy do podłączenia urządzenia kompatybilnego ze
standardem DisplayPort.
USB Type A
Służy do podłączania napędu flash USB lub karty
sieciowej WiFi.
18
USB Mini-B
Służy do podłączania do komputera w celu uzyskania
funkcji monitora USB.
19
RJ-45
Służy do podłączania do portu RJ-45 w routerze Ethernet.
20
MIC IN
Służy do podłączania mikrofonu.
15
21
16
17
22
Gniazda #20, 21 i 22 działają tylko wtedy, gdy podłączone są przewody DVI, USB i
interfejsu audio. Patrz Mocowanie tacy na pióro i skrzynki wejścia/wyjścia na stronie 8.
Pilot zdalnego
sterowania
3/ VOL- /4/ VOL+
• Przewijanie ustawień i opcji w menu
ekranowym.
• Zmniejszanie/zwiększanie głośności.
4
1
2
6
5
3
8
9
10
ENTER
Potwierdzenie wyboru lub zapisanie zmian.
6
7
4
15
INFO
Wyświetlenie bieżącego źródła sygnału i
rozdzielczości.
7 Przyciski numeryczne (1-9)/przyciski
źródła sygnału
• Pełnią funkcję przycisków numerycznych,
gdy menu ekranowe jest włączone.
• Pełnią funkcję przycisków źródła sygnału,
gdy menu ekranowe jest wyłączone.
Funkcje DVI i SDI nie są dostępne w przypadku
tego monitora.
5
8
11
MENU
Otwarcie lub zamknięcie menu ekranowego.
9
Przycisk numeryczny (0)/MUTE
• Pełni funkcję przycisku numerycznego, gdy
menu ekranowe jest włączone.
• Włączenie lub wyłączenie funkcji wyciszenia.
5BLANK/6
• Przewija ustawienia i opcje w menu
ekranowym, gdy menu ekranowe jest
włączone.
• Ukrywa obraz (ekran staje się pusty), gdy
menu ekranowe jest wyłączone. Naciśnij
ponownie ten przycisk lub naciśnij MENU,
aby wznowić normalne wyświetlanie obrazu.
10
1
ON/OFF
Służy do włączania i wyłączania
monitora.
2
INPUT
Wybór źródła wejścia.
3
EXIT/FREEZE
• Wraca do poprzedniego menu lub
zamyka menu ekranowe, gdy jest
ono włączone.
• Zatrzymuje obraz, gdy menu
ekranowe jest wyłączone. Naciśnij
ponownie ten przycisk lub naciśnij
MENU, aby wznowić normalne
wyświetlanie obrazu.
11
Przyciski MULTI-MEDIA
Szczegóły można znaleźć w rozdziale
Obsługa ekranowego systemu
multimedialnego na stronie 46.
16
Przy użyciu pilota
Wkładanie baterii do pilota
1. Otwórz pokrywę komory baterii na pilocie.
2. Włóż załączone baterie tak, aby dodatnie i
ujemne końcówki odpowiadały oznaczeniom (+) i
(–) w komorze baterii.
Baterie są dołączone do zestawu dla wygody użytkownika,
aby możliwe było natychmiastowe rozpoczęcie
użytkowania urządzenia. Należy je wymienić przy
najbliższej okazji.
3. Załóż pokrywę komory baterii.
Wskazówki dotyczące korzystania z pilota
• Podczas naciskania przycisków należy kierować przedni koniec pilota
bezpośrednio na czujnik sygnałów z pilota, znajdujący się na monitorze.
• Nie należy dopuszczać do zamoczenia pilota ani umieszczać go w wilgotnych
miejscach (takich jak łazienka).
17
• Jeśli w okienko czujnika sygnałów z pilota na monitorze skierowane jest
bezpośrednie światło słoneczne lub inne silne światło, pilot może nie działać
prawidłowo. W takiej sytuacji należy zmienić źródło światła, zmienić kąt monitora
lub kierować pilota w okienko czujnika z mniejszej odległości.
Maks. 10 m
(32,8 stopy)
18
Podłączanie
Podłączanie
Podłączanie przewodów sygnałowych audio/wideo
Podczas podłączania przewodów należy przestrzegać następujących zasad:
• Wyłącz wszystkie urządzenia.
• Zapoznaj się z gniazdami audio/wideo na monitorze i urządzeniach, których
zamierzasz użyć. Pamiętaj, że nieprawidłowe podłączenie przewodów może
negatywnie wpłynąć na jakość obrazu.
• Przy odłączaniu przewodu od gniazda nie ciągnij za sam przewód. Zawsze
chwytaj i ciągnij za wtyczkę.
• Sprawdź, czy wszystkie przewody są włożone do końca i dobrze osadzone.
Podłączanie wejścia VGA
1. Podłącz przewód D-Sub (15-stykowy) do gniazda VGA IN monitora i gniazda
wyjściowego VGA komputera.
2. Podłącz odpowiedni przewód audio do gniazda wyjściowego audio
komputera i gniazda AUDIO IN (AUDIO1) monitora.
3. Aby wyświetlić obraz z tego źródła, naciśnij przycisk VGA na pilocie. Aby
wybrać odpowiednie źródło dźwięku, patrz Źródło dźwięku na stronie 38 w
celu uzyskania dalszych szczegółów.
VIDEO IN
RS-232C
OUT
RJ-45
Pb
AV
USB
Mini-B
VGA
Y
OUT
USB Type A
IN
DP
Pr
AUDIO 1 AUDIO 2
AC SWITCH
ON/OFF
L
OUT
MULTI-MEDIA
S-VIDEO
IN
IN
HDMI
Przewód D-Sub
(15-stykowy)
R
Przewód
audio
Komputer
Przewód audio nie jest załączony w zestawie i należy go zakupić osobno.
100-240V~50-60Hz
3.4A
IN
1.7A
OUT
Podłączanie
19
Podłączanie wejść cyfrowych
1. Podłączanie gniazda wyjściowego HDMI w komputerze lub urządzeniu A/V
(takim jak magnetowid lub odtwarzacz DVD) do gniazda wejściowego HDMI w
monitorze za pomocą przewodu HDMI. Jeśli urządzenie posiada gniazdo
wyjściowe DisplayPort, podłącz je do gniazda wejściowego DP w monitorze
za pomocą przewodu DisplayPort.
2. Jeśli używane jest połączenie DisplayPort, podłącz gniazdo wyjściowe audio
do gniazda AUDIO IN (AUDIO1) na monitorze za pomocą odpowiedniego
przewodu audio. To połączenie audio nie jest wymagane w przypadku
połączenia HDMI.
3. Aby wyświetlić obraz wideo z tego źródła, naciśnij przycisk HDMI-1 lub DP na
pilocie. Aby wybrać odpowiednie źródło dźwięku, patrz Źródło dźwięku na
stronie 38 w celu uzyskania dalszych szczegółów.
VIDEO IN
RS-232C
OUT
RJ-45
Pb
AV
VGA
Y
OUT
USB Type A
IN
DP
MULTI-MEDIA
USB Type A
Przewód
DisplayPort
Pr
HDMI
S-VIDEO
IN
IN
HDMI
AUDIO 1 AUDIO 2
L
OUT
MULTI-MEDIA
USB
Mini-B
R
MIC IN
Przewód HDMI
Przewód
audio
Komputer
Przewody te nie są załączone w zestawie i należy je zakupić osobno.
AC SWITCH
ON/OFF
100-240V~50-60Hz
3.4A
IN
1.7A
OUT
20
Podłączanie
Podłączanie komponentowego wejścia wideo YPbPr
1. Podłącz komponentowy przewód wideo do gniazd VIDEO IN (YPbPr)
monitora i komponentowych gniazd wyjściowych urządzenia A/V (np.
magnetowidu lub odtwarzacza DVD).
2. Podłącz odpowiedni przewód audio do gniazda wyjściowego audio
odtwarzacza DVD i gniazd AUDIO IN (AUDIO2) monitora.
3. Aby wyświetlić obraz wideo z tego źródła, naciśnij przycisk YPbPr na pilocie.
Aby wybrać odpowiednie źródło dźwięku, patrz Źródło dźwięku na stronie 38
w celu uzyskania dalszych szczegółów.
VIDEO IN
RS-232C
OUT
RJ-45
Pb
AV
VGA
Y
OUT
USB Type A
IN
DP
Pr
Komponentowy
przewód wideo
S-VIDEO
IN
IN
HDMI
AUDIO 1 AUDIO 2
L
OUT
MULTI-MEDIA
USB
Mini-B
R
Przewód
audio
Odtwarzacz DVD/magnetowid
AC SWITCH
ON/OFF
100-240V~50-60Hz
3.4A
IN
1.7A
OUT
Podłączanie
21
Podłączanie wejść AV i S-Video
1. Podłącz odpowiedni przewód wideo do gniazda VIDEO IN (S-VIDEO) lub AV
IN monitora i gniazda wyjściowego urządzenia A/V (np. magnetowidu).
2. Podłącz odpowiedni przewód audio do gniazd wyjściowych audio
magnetowidu i gniazd AUDIO IN monitora.
3. Aby wyświetlić obraz wideo z tego źródła, naciśnij przycisk AV na pilocie w
celu przełączenia na sygnał AV lub naciśnij kilkukrotnie przycisk INPUT w
celu przełączenia na sygnał S-Video. Aby wybrać odpowiednie źródło
dźwięku, patrz Źródło dźwięku na stronie 38 w celu uzyskania dalszych
szczegółów.
VIDEO IN
RS-232C
OUT
RJ-45
Pb
AV
VGA
Y
OUT
AUDIO 1 AUDIO 2
USB Type A
IN
DP
Pr
S-VIDEO
IN
IN
HDMI
Przewód
S-Video
L
OUT
MULTI-MEDIA
USB
Mini-B
Przewód
AV
R
Przewód
audio
Odtwarzacz DVD/magnetowid
AC SWITCH
ON/OFF
100-240V~50-60Hz
3.4A
IN
1.7A
OUT
22
Podłączanie
Podłączanie wejść multimedialnych
Aby podłączyć monitor do sieci, wykonaj jeden z następujących kroków.
• Podłącz jeden koniec przewodu RJ-45 do gniazda RJ-45 w monitorze, a drugi
koniec do portu RJ-45 w module sieci Ethernet lub routerze.
• Podłącz bezprzewodową kartę sieciową do gniazda USB Type A.
Aby podłączyć monitor bezpośrednio do komputera:
Podłącz wtyczkę mini B przewodu USB do gniazda USB Mini-B w monitorze, a
wtyczkę typu A do komputera.
Aby wyświetlić obraz wideo z wejścia, naciśnij MULTI-MEDIA na pilocie zdalnego
sterowania lub wybierz MULTI-MEDIA z paska wyboru źródła w celu uzyskania
dostępu do ekranowego systemu multimediów. Szczegóły można znaleźć w
rozdziale Obsługa ekranowego systemu multimedialnego na stronie 46.
VIDEO IN
RS-232C
OUT
RJ-45
AV
VGA
Y
OUT
IN
DP
HDMI
3
4
Pr
AUDIO 1 AUDIO 2
L
OUT
USB Type A
MULTI-MEDIA
USB Type A
1
Pb
MULTI-MEDIA
USB
Mini-B
S-VIDEO
IN
IN
HDMI
R
MIC IN
1
Przewód RJ-45
2
Przewód USB
3
Napęd flash USB
4
Bezprzewodowa karta sieciowa USB
2
AC SWITCH
ON/OFF
100-240V~50-60Hz
3.4A
IN
1.7A
OUT
Podłączanie
23
Podłączanie kilku monitorów
Istnieje możliwość szeregowego podłączenia kilku monitorów do komputera.
Liczba monitorów możliwa do podłączenia zależy od rozdzielczości używanego
sygnału wejściowego.
Dodatkowy monitor
VIDEO IN
RS-232C
OUT
RJ-45
Pb
IN
Pr
OUT
VIDEO IN
Pb
AV
VGA
OUT
DP
HDMI
AC SWITCH
ON/OFF
3.4A
IN
AUDIO 1 AUDIO 2
1.7A
OUT
100-240V~50-60Hz
IN
L
OUT
Pr
3.4A
Przewód D-Sub
(15-stykowy)
Y
MULTI-MEDIA
IN
100-240V~50-60Hz
AC SWITCH
ON/OFF
R
Przewód
AV
RS-232C
L
IN
IN
USB Type A
AUDIO 1 AUDIO 2
S-VIDEO
HDMI
Przewód
RS-232C
USB
Mini-B
VGA
OUT
OUT
USB Type A
DP
RJ-45
AV
Y
MULTI-MEDIA
USB
Mini-B
S-VIDEO
IN
IN
R
Pierwszy monitor
• Takie zastosowanie połączenia szeregowego RS-232C wymaga komputera
wyposażonego w gniazdo RS-232C.
• Użyj przewodów szeregowych RS-232C typu „null modem” do takich zastosowań.
• W przypadku użycia połączenia szeregowego postaraj się nie używać urządzenia
źródłowego HDCP.
1.7A
OUT
24
Podłączanie
Podłączanie modułu dotykowego
Podłącz gniazdo USB TYPE B FOR TOUCH (typu B) w monitorze do portu USB
komputera za pomocą dostarczonego przewodu USB. Moduł dotykowy monitora
obsługuje proste operacje typu Plug-and-Play. Nie ma potrzeby instalowania na
komputerze dodatkowych sterowników.
VIDEO IN
RS-232C
OUT
RJ-45
Pb
AV
VGA
Y
OUT
USB Type A
IN
DP
HDMI
Pr
AUDIO 1 AUDIO 2
AC SWITCH
ON/OFF
100-240V~50-60Hz
3.4A
IN
1.7A
OUT
L
OUT
MULTI-MEDIA
USB
Mini-B
S-VIDEO
IN
IN
R
Przewód USB
Komputer
• Należy unikać blokowania ramki ekranu dotykowego (na której znajdują się czujniki)
podczas inicjowania modułu dotykowego.
• Zaleca się bezpośrednie podłączenie monitora do komputera lub laptopa. Należy
unikać podłączania monitora do urządzenia na płycie czołowej, które mogłoby
doprowadzić do awarii działania funkcji dotykowych.
• W przypadku pojawienia się śladu drugiego obrazu należy spróbować odłączyć, a
następnie ponownie podłączyć wszystkie przewody USB. Jeśli błędy obrazu wciąż
występują, należy użyć innego przewodu USB typu B na A.
Podłączanie
25
Podłączanie zasilania
1. Podłącz jeden koniec przewodu zasilania do gniazda AC IN monitora, a drugi
do odpowiedniego gniazda będącego źródłem zasilania (jeśli gniazdo jest
wyposażone w przełącznik, ustaw go w pozycji włączonej).
2. Przełączyć włącznik zasilania do pozycji WŁ., aby włączyć zasilanie główne.
2
1
• Przewód zasilania załączony w zestawie nadaje się tylko do zasilania prądem
zmiennym o napięciu 110–240 V.
• Pokazany przewód zasilania i gniazdo mogą różnić się od stosowanych w danym
regionie.
• Należy używać wyłącznie przewodu zasilania odpowiedniego dla danego regionu.
Nigdy nie należy używać uszkodzonego lub przetartego przewodu zasilania ani
zmieniać typu wtyczki przewodu zasilania.
• W przypadku stosowania przedłużaczy lub wielogniazdowych listew zasilających
należy uważać na łączne obciążenie.
• Ten monitor nie zawiera części do samodzielnego serwisowania przez użytkownika.
Nigdy nie należy odkręcać ani zdejmować żadnych pokryw. Wewnątrz monitora
znajdują się miejsca pod niebezpiecznym napięciem. Przed przemieszczeniem
monitora należy wyłączyć jego zasilanie i odłączyć przewód zasilania.
26
Korzystanie z ekranu dotykowego
Przy użyciu optycznego ekranu dotykowego można obsługiwać system
operacyjny. Ekran dotykowy naśladuje podstawowe funkcje myszy i obsługuje
funkcje multi-touch systemu Windows 7/8*. W poniższej tabeli opisano gesty,
które można stosować na ekranie dotykowym.
• Przed użyciem konieczne jest podłączenie przewodu USB do monitora i komputera.
• *Funkcje multi-touch są obsługiwane tylko w systemie Windows 8, Windows 7 – w
wersjach Home Premium, Professional, Enterprise i Ultimate. W przypadku systemów
Windows XP, Windows Vista i Windows 7 oraz wersji Starter i Home Basic funkcje
multi-touch nie są obsługiwane.
• Windows jest zastrzeżonym znakiem handlowym firmy Microsoft Corporation w
Stanach Zjednoczonych i innych krajach.
Funkcje systemu
operacyjnego
Gesty
Systemy Windows XP, Windows Vista i Windows 7
Dotknij raz ekranu.
Kliknięcie
Dotknij ekranu dwukrotnie.
Podwójne kliknięcie
1. Naciśnij element docelowy.
2. Przytrzymaj palec, aż pojawi się niebieskie kółko.
3. Zwolnij palec.
Kliknięcie prawym
przyciskiem myszy
Przeciągnij jeden palec w lewo lub w prawo.
Przeciąganie
Funkcje systemu
operacyjnego
Gesty
Systemy Windows Vista i Windows 7
Przeciągnij jeden palec w lewo lub w prawo.
Zaznaczanie
Szybko przeciągnij palec w żądanym kierunku.
Przesunięcie w górę/
przesunięcie w dół/
wstecz/dalej
Funkcje multi-touch
System Windows 7 – wersje Home Premium, Professional, Enterprise i Ultimate
1. Naciśnij element docelowy.
2. Dotknij ekranu innym palcem.
3. Zwolnij drugi palec.
Kliknięcie prawym
przyciskiem myszy
Przeciągnij jeden lub dwa palce w górę lub w dół.
Przewijanie
lub
or
Rozsuń lub zsuń dwa palce.
Zoom
27
28
Funkcje systemu
operacyjnego
Gesty
• Przesuń dwa palce w przeciwnych kierunkach.
• Przesuwaj jeden palec wokół drugiego.
Obsługiwane przez
niektóre aplikacje
Dotknij jednocześnie dwoma palcami.
Element docelowy powinien znajdować się pośrodku
pomiędzy palcami.
Obsługiwane przez
niektóre aplikacje
Systemy Windows XP, Windows Vista i Windows 7
Naciśnij i przytrzymaj przez 4 sekundy.
Wybudzenie z trybu
uśpienia systemu
Windows (S3)
Gest
Opis
System Windows 8
Naciśnij i przytrzymaj, aby się uzyskać informacje
Ten gest powoduje wyświetlenie informacji szczegółowych
lub instrukcji wizualnych (na przykład podpowiedzi lub
menu kontekstowego) bez wykonywania danej operacji.
Obiekty wyświetlone w ten sposób nie powinny
uniemożliwiać panoramowania, jeśli użytkownik zacznie
przesuwać palec.
Dotknij, aby wykonać główną czynność
Dotknięcie danego elementu powoduje wykonanie jego
głównej funkcji, na przykład uruchomienia aplikacji lub
wykonania polecenia.
Gest
29
Opis
Przesuń, aby panoramować
Przesuwanie służy głównie do panoramowania, ale może
być również używane do przesuwania, rysowania lub
pisania. Przesuwanie może służyć też do wybierania
małych, gęsto ułożonych elementów poprzez „szorowanie”
(przesuwanie palcem nad danymi obiektami, takimi jak
przyciski opcji).
Przesuń, aby wybrać, wydać polecenie lub przesunąć
Przesunięcie palcem na krótką odległość, prostopadle do
kierunku panoramowania, powoduje wybranie obiektów na
liście lub siatce (kontrolki ListView i GridLayout). Po
wybraniu obiektów powoduje wyświetlenie paska aplikacji
z powiązanymi poleceniami.
Uszczypnij i rozciągnij, aby powiększyć
Podczas gdy gesty uszczypnięcia i rozciągnięcia są często
używane do zmiany rozmiaru, umożliwiają one również
przeskoczenie do początku, końca lub dowolnego miejsca
w obrębie zawartości powiększenia semantycznego.
Funkcja powiększenia semantycznego umożliwia
uzyskanie zmniejszonego widoku przedstawiającego grupy
elementów oraz szybkie powracanie do nich.
Przekręć, aby obrócić
Obrót dwoma lub kilkoma palcami powoduje obrócenie
obiektu.
30
Ważne instrukcje dotyczące korzystania z ekranu
dotykowego
W przypadku wystąpienia objawów awarii ekranu dotykowego należy wyczyścić
ramkę.
• Przed wyczyszczeniem ekranu należy upewnić się, że monitor jest wyłączony, a
następnie odłączyć przewód zasilania.
• Okresowo usuwaj kurz lub brud z ekranu i plastikowego filtra podczerwieni. Do
czyszczenia plastikowego filtra podczerwieni zaleca się stosowanie niewielkiej
ilości alkoholu.
• Aby uniknąć uszkodzenia ekranu, nie wolno używać żadnych rodzajów
materiałów ściernych do jego wycierania.
• Do czyszczenia ekranu dotykowego należy używać neutralnego detergentu.
Należy unikać używania detergentów zawierających substancje żrące, takie jak
olej bananowy czy amoniak.
• Zwilż czystą, miękką i niestrzępiącą się ściereczkę neutralnym detergentem, a
następnie wyczyść ekran dotykowy.
• Nie należy bezpośrednio spryskiwać detergentem powierzchni ekranu ani
obudowy. Może to doprowadzić do zwarcia w ekranie dotykowym.
• Nie należy wystawiać ekranu dotykowego na bezpośrednie światło słoneczne
ani światło punktowe.
Podstawowa obsługa
31
Podstawowa obsługa
Włączanie i wyłączanie monitora
Aby włączyć lub wyłączyć monitor, naciśnij przycisk
zasilania na panelu sterowania monitora lub na pilocie.
• W trybie oczekiwania monitor też pobiera prąd. Aby całkowicie odłączyć zasilanie,
ustaw przełącznik zasilania w pozycji wyłączenia lub odłącz przewód zasilania od
gniazda sieciowego.
• Monitor obsługuje funkcję DPM Power Management zatwierdzoną przez
stowarzyszenie VESA. Jest to funkcja oszczędzania energii, automatycznie
zmniejszająca pobór mocy przez monitor po zaprogramowanym okresie bezczynności
klawiatury i myszy.
Blokowanie/odblokowywanie przycisków
Istnieje możliwość zablokowania/odblokowania panelu sterowania w celu
zapobieżenia niepożądanej lub przypadkowej obsłudze.
• Przyciski panelu sterowania
Aby zablokować/odblokować przyciski panelu sterowania, równocześnie naciśnij
przyciski 3/- i 4/+ na panelu sterowania i przytrzymaj przez 5 sekund. Po
zablokowaniu przyciski panelu sterowania nie będą działały aż do ich
odblokowania.
• Funkcje pilota (IR)
Aby zablokować/odblokować funkcje pilota (IR), naciśnij przyciski MENU i 3/- na
panelu sterowania i przytrzymaj przez 5 sekund. Po zablokowaniu monitor nie
będzie reagował na sygnały z pilota aż do momentu odblokowania tej funkcji.
Aby zablokować/odblokować zarówno przyciski panelu sterowania, jak i pilota
zdalnego sterowania, naciśnij przycisk 6 na 5 sekund, a następnie przycisk
ENTER na pilocie zdalnego sterowania. Po zablokowaniu przyciski panelu
sterowania i pilota zdalnego sterowania nie będą działały aż do ich odblokowania.
Przełączanie źródeł sygnału
Aby wybrać źródło sygnału, naciśnij przycisk INPUT lub przyciski służące do
wybierania sygnału na pilocie, lub przycisk INPUT na panelu sterowania.
Regulacja poziomu głośności
Aby wyregulować głośność, użyj przycisków 3/- lub 4/+ na panelu sterowania
bądź VOL+/VOL- na pilocie.
32
Połączenie sieciowe
Podłączanie do sieci LAN
Aby skonfigurować monitor w celu podłączenia do lokalnej sieci LAN:
1. Podłącz przewód RJ45 do odpowiedniego gniazda monitora oraz
przełącznika lub routera sieci LAN.
2. Otwórz menu ekranowe Ustawienia > Sterowanie. Wybierz opcję LAN.
3. Otwórz kolejne menu ekranowe Ustawienia > Sieć.
Jeśli pracujesz w środowisku DHCP, wybierz opcję DHCP > Ustaw i naciśnij
ENTER. Zostaną wyświetlone ustawienia Adres IP, Maska podsieci, Brama
domyślna, Główny DNS i Drugi DNS.
Jeśli nie pracujesz w środowisku DHCP, wybierz opcję Ręczne > Ustaw i
naciśnij ENTER. Skontaktuj się z administratorem IT, aby uzyskać informacje
na temat ustawień Adres IP, Maska podsieci, Brama domyślna, Główny
DNS i Drugi DNS, a następnie wprowadź je w odpowiednich polach.
4. Aby zapisać ustawienia i powrócić do poprzedniego menu, zaznacz opcję
Ustaw i naciśnij ENTER na pilocie.
Obsługa monitora
Po ustawieniu prawidłowego adresu IP monitora, gdy jest on włączony lub
znajduje się w trybie oczekiwania, można go obsługiwać z dowolnego komputera
znajdującego się w tej samej lokalnej sieci LAN.
• Gdy aktywna jest obsługa przez sieć LAN, nie można obsługiwać monitora za
pośrednictwem złącza RS-232C.
• Zaleca się używanie przeglądarki Internet Explorer, wersji 7.0 lub nowszej.
1. Wprowadź adres IP monitora na pasku adresu przeglądarki i naciśnij klawisz
Enter.
2. Zostanie wyświetlona strona ustawień.
• INFORMATION (INFORMACJE): Powoduje wyświetlenie informacji na temat
monitora. Służy tylko do celów informacyjnych. Nie zawiera elementów, które
można ustawić.
• PICTURE & SOUND (OBRAZ I DŹWIĘK): Zawiera opcje regulacji obrazu i
dźwięku.
• SCREEN (EKRAN): Zawiera opcje związane z ustawieniami monitora.
• SETTING (USTAWIENIA): Zawiera opcje zaawansowanych ustawień monitora.
• MAIL REPORT (RAPORT POCZTY): Zawiera opcje konfiguracji kont poczty
elektronicznej pozwalające na otrzymywanie raportów o stanie i o błędach
wysyłanych z monitora.
• NETWORK (SIEĆ): Zawiera opcje ręcznego ustawiania adresu IP monitora lub
uzyskiwania adresu IP z serwera DHCP.
Aby móc włączać monitor ze strony internetowej, menu Ustawienia > Sterowanie musi
być ustawione na LAN, a menu Ustawienia > Oszczędz. energii — na Słaba lub Wył.
Adres IP
Główne
menu
33
34
Menu ekranowe
Menu ekranowe
Schemat menu ekranowego
Nazwa menu
Obraz
Dźwięk
Obraz
Ustawienia
Opcje/funkcje
Patrz str.
• Tryb obrazu
• Podświetlenie
• Kontrast
• Jasność
• Saturacja
• Faza
• Ostrość
• Temp. kolorów
• Redukcja szumu
• Tryb film
• Przywróć
• Tryb audio
• Soprany
• Basy
• Balans
• Surround
• Głośnik
• Źródło dźwięku
• Przywróć
• Ustawienia PAP
• Format
• Ustawienia
• Zatrzymaj
• Funkcja dotyk.
• Język
• Plan
• Oszczędz. energii
• Sterowanie
• Sieć
• Ustal ID monitora
• Kontrola HDMI
• Zaawansowane
• Informacje
• Przywróć
Niektóre opcje są dostępne dopiero po wybraniu odpowiedniego źródła sygnału.
36
38
39
43
Menu ekranowe
35
Operacje w obrębie menu ekranowego
Przy użyciu przycisków panelu
sterowania
1. Aby otworzyć menu ekranowe,
naciśnij przycisk MENU.
Przy użyciu pilota
1. Aby otworzyć menu ekranowe,
ENTER
VIDEO
SOURCE
2. Aby wybrać opcję w menu
ekranowym, użyj przycisku 5 lub 6.
2. Aby wybrać opcję, użyj przycisku 5
lub 6.
ENTER
VIDEO
SOURCE
3. Aby potwierdzić wybór, naciśnij
przycisk ENTER/VIDEO SOURCE.
3. Aby potwierdzić wybór, naciśnij
przycisk ENTER.
ENTER
TER
VIDEO
SOURCE
4. Aby wybrać funkcję, użyj przycisku
5 lub 6, a aby zmienić ustawienia, użyj
przycisku 3 lub 4. Aby zapisać zmiany,
naciśnij przycisk ENTER/VIDEO
SOURCE.
ENTER
TER
VIDEO
SOURCE
4. Aby wybrać funkcję, użyj przycisku
5 i 6, a aby zmienić ustawienia, użyj
przycisku 3 lub 4. Aby potwierdzić
zmiany, naciśnij przycisk ENTER.
36
Menu ekranowe
5. Aby zamknąć menu ekranowe,
5. Aby zamknąć menu ekranowe,
ENTER
VIDEO
SOURCE
Menu Obraz
Obraz
Tryb obrazu
Podświetlenie
Kontrast
Jasność
Saturacja
Faza
Ostrość
Temp. kolorów
Redukcja szumu
Tryb film
Przywróć
:Zmień
Nazwa
Tryb obrazu
Podświetlenie
Kontrast
Jasność
Saturacja
Faza
Ostrość
Temp. kolorów
Redukcja
szumu
Standrad
100
50
50
25
25
10
Zimne
Średnia
Auto
ENTER :Wejdź
EXIT :Wyjdź
Opis
Wybór trybu wyświetlania.
Regulacja intensywności podświetlenia ekranu.
Ta funkcja nie jest dostępna, gdy funkcja Czujnik światła lub Kontrast dyn.
jest ustawiona na Wł.
Umożliwia regulację kontrastu obrazu.
Umożliwia regulację jasności obrazu.
Umożliwia regulację intensywności kolorów obrazu.
Umożliwia regulację fazy obrazu.
Umożliwia regulację ostrości obrazu.
Umożliwia regulację temperatury barwowej.
Umożliwia redukcję elektrycznych zakłóceń obrazu spowodowanych
pracą różnych odtwarzaczy multimedialnych.
Menu ekranowe
37
Automatyczna optymalizacja ekranu poprzez wykrywanie zawartości
obrazu i zastosowanie odwróconego procesu 3-2 lub 2-2 ściągania w
dół. Obraz będzie wyraźniejszy i bardziej naturalny.
Tryb film
• Ta funkcja nie jest dostępna w przypadku trybu wyświetlania „Obraz i obraz”
(PAP).
• W zależności od sygnału wejściowego funkcja ta może nie być poprawnie
przetwarzana.
Przywróć
Powoduje zresetowanie wszystkich ustawień w menu Obraz.
38
Menu ekranowe
Menu Dźwięk
Dźwięk
Tryb audio
Soprany
Basy
Balans
Surround
Głośnik
Źródło dźwięku
Przywróć
:Zmień
ENTER :Wejdź
Nazwa
Tryb audio
Soprany
Basy
Balans
Surround
Głośnik
Standrad
0
0
Równo
Wył.
Wewnętrzny
Audio 1
EXIT :Wyjdź
Opis
Dostosowanie dźwięku z głośników.
• Dynamiczny: Umożliwia poprawienie wysokich i niskich tonów.
• Standrad: Ustawienia bez korekt (flat).
• Użytkownika: Umożliwia zastosowanie ustawień niestandardowych.
Regulacja wysokich tonów.
Regulacja niskich tonów (basów).
Regulacja balansu dźwięku.
Włącza lub wyłącza tryb przestrzenny.
Wybór źródła dźwięku.
• Line-Out: Powoduje ustawienie źródła sygnału wyjściowego audio na
gniazdo AUDIO OUT (R/L) na tylnym panelu złączy.
• Wewnętrzny: Wybiera źródło sygnału wyjściowego audio z głośników
wewnętrznych.
Wybór źródła sygnału wejściowego audio.
AUDIO 1 AUDIO 2
RJ-45
Źródło
dźwięku
L
MULTI-MEDIA
USB
Mini-B
USB Type A
DP
HDMI
DisplayPort HDMI
R
Audio 1 Audio 2
Multi-Media: Źródło dźwięku pochodzi z zawartości multimedialnej
przesyłanej przez połączenie sieciowe RJ-45 i porty USB.
Przywróć
Powoduje zresetowanie wszystkich ustawień w menu Dźwięk.
Menu ekranowe
39
Menu Obraz
Obraz
Ustawienia PAP
Format
Ustawienia
Zatrzymaj
Funkcja dotyk.
:Zmień
Pełny
Wył.
Wył.
ENTER :Wejdź
Nazwa
EXIT :Wyjdź
Opis
• PAP: Umożliwia włączenie lub wyłączenie funkcji PIP (obraz w obrazie)
i PBP (obraz obok obrazu).
• Aktywny obraz: Gdy funkcja PIP jest włączona, pozwala na wybranie
głównego lub podrzędnego obrazu. W przypadku funkcji PBP pozwala
na wybranie lewego lub prawego obrazu. Zamienia główny/podrzędny
lub lewy/prawy obraz.
• Rozmiar obrazu: Umożliwia zmianę rozmiaru obrazu podrzędnego.
Tryb PIP
Tryb PBP
Format obrazu
4:3
Format obrazu = 16:9
(stały)
16:9
Szerokość Wysokość Szerokość Wysokość
Ustawienia
PAP
(Obraz i
obraz)
Mały
304
225
400
225
Duży
456
338
600
338
Jednostka: piksel
• W trybie PIP, gdy format obrazu sygnału
źródłowego obrazu podrzędnego to 4:3, a
jego opcja Format jest ustawiona na Pełny 1
lub Rzeczywisty, obraz podrzędny będzie
wyświetlany w formacie 4:3.
• W trybie PBP format obrazu podrzędnego to
zawsze 16:9, niezależnie od ustawienia
Format.
Szerokość Wysokość
Rozmiar = 0
747
267
Rozmiar = 1
542
305
Rozmiar = 2
612
344
Rozmiar = 3
680
382
Rozmiar = 4
748
421
Rozmiar = 5
816
459
Rozmiar = 6
886
498
Rozmiar = 7
954
537
Rozmiar = 8
1022
575
614
Rozmiar = 9
1092
Rozmiar = 10
1160
652
Rozmiar = 11
1228
691
Rozmiar = 12
1296
729
Rozmiar = 13
1366
768
Rozmiar = 14
1434
807
Jednostka: piksel
40
Menu ekranowe
• Pozycja obrazu: (Tylko tryb PIP) Umożliwia zmianę pozycji obrazu
podrzędnego.
Ustawienia
PAP
(ciąg
dalszy)
Góra po lewej
Góra po prawej
Dół po lewej
Dół po prawej
• Funkcja PAP nie jest dostępna dla wszystkich kombinacji źródeł sygnału. Aby uzyskać
więcej informacji na temat obsługiwanych kombinacji, patrz Obsługiwane kombinacje
sygnałów wejściowych w trybie PAP na stronie 72.
• W trybie PAP emitowany będzie tylko dźwięk z obrazu aktywnego.
Menu ekranowe
41
Ustawianie formatu obrazu.
• Szeroki zoom: Powoduje powiększenie obrazu w celu wypełnienia
ekranu z minimalizacją zniekształceń.
• Zoom: Powoduje powiększenie obrazu przy zachowaniu takich samych
proporcji.
• Pełny: Powoduje powiększenie obrazu w poziomie w celu wypełnienia
ekranu, gdy format źródła obrazu wynosi 4:3 (rozdzielczość
standardowa). Jeśli format źródła obrazu to 16:9 (rozdzielczość HD),
zostaje on wyświetlony w takich samych proporcjach, czyli 16:9.
• 4:3: Powoduje wyświetlanie obrazu w formacie 4:3 niezależnie od
źródła.
• Pełny 1: Powoduje powiększenie obrazu w pionie w celu wypełnienia
ekranu przy zachowaniu proporcji. Wokół obrazu może pojawić się
czarna ramka.
• Pełny 2: Powoduje powiększenie obrazu w celu wypełnienia ekranu.
• Rzeczywisty: Powoduje wyświetlanie obrazu z oryginalną liczbą
punktów.
Format
Sygnał wejściowy wideo
Obraz źródłowy 4:3
Obraz źródłowy 16:9
Szeroki zoom
Szeroki zoom
Zoom
Zoom
42
Menu ekranowe
Pełny
Pełny
4:3
4:3
Format
(ciąg
dalszy)
Sygnał wejściowy komputera
Rzeczywisty
Pełny 1
Pełny 2
• Autokonfig.: Umożliwia wybranie, czy obraz ma być optymalizowany
dla wszystkich obrazów wejściowych VGA.
• Faza: Regulacja fazy obrazu wejściowego VGA.
Ustawienia • Taktowanie: Regulacja częstotliwości zegara obrazu wejściowego
VGA.
• Poł. poz.: Regulacja położenia obrazu wejściowego VGA w poziomie.
• Poł. pion.: Regulacja położenia obrazu wejściowego VGA w pionie.
Aby zatrzymać wyświetlany obraz, wybierz Wł. Aby wznowić normalne
wyświetlanie obrazu, wybierz Wył.
Zatrzymaj
Odtwarzanie obrazu można wstrzymać lub wznowić również przy użyciu przycisku
FREEZE na pilocie.
Funkcja
dotyk.
Gdy ta funkcja jest włączona, opcje Format, PIP i Overscan są
niedostępne w celu optymalizacji obsługi dotykowej.
Ta funkcja jest dostępna tylko w przypadku wejść VGA i HDMI.
Menu ekranowe
43
Menu Ustawienia
Ustawienia
Język
Plan
Oszczędz. energii
Sterowanie
Sieć
Ustal ID monitora
Kontrola HDMI
Zaawansowane
Informacje
Przywróć
:Zmień
Nazwa
Język
Plan
ENTER :Wejdź
Polski
Mocna
RS-232C
1
Wył.
EXIT :Wyjdź
Opis
Umożliwia ustawienie preferowanego języka menu ekranowego.
• Data i godzina: Umożliwia ustawianie bieżącej daty i godziny.
• Pokaż zegar: Umożliwia wybranie, czy ustawiona bieżąca godzina ma
być wyświetlana.
• Timer: Umożliwia ustawianie, kiedy monitor ma się włączać lub
wyłączać.
• Przed ustawieniem opcji Timer należy ustawić bieżącą godzinę.
• Gdy ustawienia planów pokrywają się ze sobą, ustawienie Codziennie ma
pierwszeństwo przed innymi ustawieniami z danego tygodnia.
Oszczędz.
energii
Umożliwia ustawienie przełączania na tryb energooszczędny, gdy nie
jest wykrywany żaden sygnał.
• Słaba: Wszystkie źródła mogą przechodzić w tryb energooszczędny i
wybudzać monitor.
• Mocna: Wszystkie źródła mogą przechodzić w tryb energooszczędny,
ale tylko sygnał VGA może wybudzać monitor. Jeśli podłączone jest
inne źródło, w celu wybudzenia monitora konieczne jest naciśnięcie
przycisku zasilania.
• Wył.: Gdy nie jest wykrywane żadne źródło, podświetlenie pozostaje
włączone.
• Sygnał RS-232C może wybudzić każdy tryb ze stanu oszczędzania energii.
• W przypadku ustawienia opcji Oszczędz. energii na Mocna funkcja LAN nie jest
dostępna, jeśli monitor przejdzie w tryb Oszczędz. energii lub tryb wyłączenia
zasilania.
44
Menu ekranowe
• RS-232C/LAN: Umożliwia ustawienie złącza służącego do sterowania
monitorem.
• IR pass: Wybierz tę opcję, gdy większa liczba monitorów jest
połączona przewodem RS-232C.
- Główny: Wyznacza dany monitor jako monitor główny,
obsługiwany przy użyciu pilota. Tylko ten monitor będzie można
obsługiwać z pilota.
Sterowanie
- Drugi: Wyznacza dany monitor jako monitor drugorzędny. Nie
będzie można obsługiwać go przy użyciu pilota i będzie odbierał
tylko sygnały sterowania z monitora głównego za pośrednictwem
połączenia RS-232.
Aby wrócić do ustawienia domyślnego (RS-232C) opcji Sterowanie, naciśnij INFO
na pilocie zdalnego sterowania na 5 sekund.
Sieć
Ustal ID
monitora
Szczegóły można znaleźć w rozdziale Połączenie sieciowe na stronie 32.
Umożliwia przypisanie identyfikatora bieżącemu monitorowi, gdy
podłączonych jest więcej monitorów.
Z ustawienia można korzystać w trybie sterowania RS-232C.
Kontrola
HDMI
Zaawanso
wane
Umożliwia korzystanie z protokołu standardu HDMI CEC (Consumer
Electronics Control), pozwalającego na współdzielenie funkcji pomiędzy
podłączonymi urządzeniami a monitorem. Aby możliwe było przesyłanie
poleceń systemowych, monitor musi być podłączony do urządzenia
obsługującego protokół HDMI CEC przy użyciu przewodu HDMI. Po
wybraniu ustawienia Wł. w tym menu można obsługiwać główne funkcje
monitora i podłączonego urządzenia za pomocą pilota.
• Auto-wyszuk.: Gdy ta funkcja jest ustawiona na Wł., monitor
automatycznie wykrywa dostępne źródła sygnału.
• Autokonfig.: Automatyczna optymalizacja wyświetlania obrazu w
przypadku wejścia VGA.
• Overscan: Umożliwia zmianę wyświetlanego obszaru obrazu. Gdy ta
funkcja jest włączona, 96% oryginalnego rozmiaru obrazu będzie
wyświetlone, a pozostałe obszary otaczające obraz zostaną odcięte.
- Auto: Włącza funkcję Overscan dla taktowania wideo, wyłącza dla
taktowania PC.
- Wł.: Włącza funkcję Overscan dla taktowania wideo.
- Wył.: Wyłącza funkcję Overscan.
Funkcja Overscan będzie niedostępna (wyszarzona) w następujących
przypadkach:
• Funkcja Funkcja dotyk. w menu Obraz jest włączona lub
• Funkcja PAP w menu Obraz jest włączona.
• Sygnał RGB: Umożliwia ustawienie rodzaju sygnału urządzenia wideo
lub komputera podłączonego do gniazda HDMI monitora.
• Zapobieganie utrwalaniu obrazu: Powoduje automatyczne
wyświetlanie krótkich ruchomych wzorów, aby zapobiec utrwaleniu
obrazu na ekranie.
Menu ekranowe
45
• Rotacja OSD: Umożliwia dostosowanie obrócenia menu ekranowego.
Informacje na temat modeli zalecanych w przypadku orientacji pionowej można
znaleźć w danych technicznych produktów. Użytkowanie w orientacji pionowej
modeli przeznaczonych do użytku tylko w orientacji poziomej może spowodować
ich przedwczesne uszkodzenie nieobjęte gwarancją.
Zaawanso
wane
• OSD info: Gdy ta funkcja jest ustawiona na Wł., każda zmiana sygnału
wejściowego lub taktowania powoduje wyświetlenie na ekranie
aktualnego źródła sygnału i rozdzielczości. Gdy wybrana jest opcja
Wył., okienko informacyjne jest wyświetlane tylko po naciśnięciu
przycisku INFO na pilocie.
• Kontrast dyn.: Umożliwia włączenie lub wyłączenie funkcji Kontrast
dyn. Ta funkcja poprawia kontrast obrazu w przypadku ciemnych scen.
Ta funkcja nie jest dostępna, jeśli funkcja Czujnik światła jest ustawiona na Wł.
Informacje
Przywróć
• Czujnik światła: Gdy ta funkcja jest ustawiona na Wł., jasność obrazu
jest automatycznie dostosowywana w zależności od światła otoczenia.
• Komunikat Zatrzymaj: Ustawia czas wyświetlania Komunikatu
Zatrzymaj, gdy włączona jest funkcja Zatrzymaj.
• Komunikat Pusty: Ustawia czas wyświetlania Komunikatu Pusty, gdy
włączona jest funkcja Pusty.
Powoduje wyświetlenie następujących informacji o monitorze.
• Data
• Model
• Nr seryjny
• Czas użytk.
• Wersja oprogr.
• wersja LAN
• Adres IP
Przywrócenie wszystkich ustawień do domyślnych wartości fabrycznych.
46
Obsługa ekranowego systemu multimedialnego
Ekranowy system multimedialny oferuje szereg ustawień, gdy monitor jest
podłączony do urządzeń USB, sieci bezprzewodowej lub korzysta z wbudowanej
pamięci itp.
Aby uzyskać dostęp do ekranowego systemu multimedialnego:
1. Upewnij się, że monitor jest prawidłowo podłączony do urządzenia
multimedialnego. Szczegóły można znaleźć w rozdziale Podłączanie wejść
multimedialnych na stronie 22.
2. Aby uzyskać dostęp do ekranowego systemu multimedialnego, naciśnij
MULTI-MEDIA na pilocie zdalnego sterowania lub wybierz MULTI-MEDIA z
paska wyboru źródła. Zostanie wyświetlona strona główna.
3. Wybierz żądane menu.
Przyciski multimedialne na pilocie zdalnego
sterowania
Ekranowy system multimedialny można obsługiwać przy użyciu przycisków na
pilocie zdalnego sterowania.
Nr
Nazwa
Opis
1
HOME
Powoduje powrót do strony głównej.
2
ESC
Powoduje powrót do poprzedniej strony.
3
ENTER
Aktywuje wybraną pozycję menu.
Strzałki kierunkowe do wyboru żądanej pozycji.
4
(PREV)
5
REV
(NEXT)
Przewija nagrania wideo/audio do tyłu.
6
Odtwarza/wstrzymuje nagrania wideo/audio.
7
Zatrzymuje odtwarzanie nagrania wideo/audio.
8
FWD
47
Przewija nagrania wideo/audio do przodu.
Przeglądanie plików
• Pliki w pamięci wbudowanej urządzenia
Monitor posiada wbudowaną pamięć o pojemności około 3 GB. Aby przenieść
pliki do monitora podłącz wtyczkę typu A przewodu USB do komputera, a wtyczkę
mini B do monitora. Po podłączeniu zlokalizuj dysk wymienny w komputerze.
Wybierz i przeciągnij wybrane pliki z komputera na dysk wymienny. Poczekaj, aż
pliki zostaną w całości przeniesione do monitora.
Aby wyświetlić pliki, przejdź do menu EZ Media (EZ Multimedia) > Internal
Memory (Pamięć wewnętrzna).
• Pliki na napędzie flash USB
Aby wyświetlić pliki zapisane na napędzie flash USB, podłącz napęd flash USB
do gniazda USB A w monitorze. Aby wyświetlić pliki, przejdź do menu EZ Media
(EZ Multimedia) > USB.
W menu EZ Media (EZ Multimedia) > Internal Memory (Pamięć wewnętrzna)
lub EZ Media (EZ Multimedia) > USB można wyświetlić różne typy plików.
• Photo (Zdjęcia): Wyświetlana jest lista wszystkich obsługiwanych plików w
widoku miniatur. Wybierz zdjęcie, które chcesz wyświetlić, i wykonaj funkcje
dostępne na ekranie, stosownie do potrzeb.
Działanie przycisków pilota zdalnego sterowania w widoku miniatur
Nr
Nazwa
Opis
1
HOME
2
ESC
3
ENTER
Otwiera wybrane zdjęcie.
Strzałki kierunkowe do wyboru żądanego zdjęcia.
4
(PREV)
(NEXT)
48
5
REV
Nd.
6
Nd.
7
Nd.
8
FWD
Nd.
Działanie przycisków pilota zdalnego sterowania w trybie przeglądania
Nr
1
Ikona
Opis
Obrót
• Naciśnij / /ENTER, aby obrócić zdjęcie w
kierunku zgodnym z ruchem wskazówek zegara (0 >
90 > 180 > 270).
2
• Naciśnij / , aby obrócić zdjęcie w kierunku
przeciwnym do ruchu wskazówek zegara (0 > 270 >
180 > 90 > 0).
Zoom
• Naciśnij ENTER, aby powiększyć/pomniejszyć
zdjęcie.
• Naciśnij
(PREV)
(NEXT)
, aby nawigować po zdjęciu.
3
Poprzednie zdjęcie
4
Następne zdjęcie
5
Tryb pokazu slajdów
6
Naciśnij ESC/ENTER/ (PREV)
trybu przeglądania.
Usuwanie
Naciśnij ENTER, a następnie
zdjęcie.
(NEXT)
/
, aby wrócić do
, aby usunąć
7
Powielenie
8
Naciśnij ENTER, a następnie / , aby skopiować
zdjęcie.
Informacje
Wyświetla bieżące informacje dotyczące zdjęcia.
Powrót do poprzedniej strony.
9
• Video (Wideo): Wyświetlana jest lista obsługiwanych plików. Wybierz plik
wideo, który chcesz wyświetlić, i wykonaj funkcje dostępne na ekranie,
stosownie do potrzeb.
Działanie przycisków pilota zdalnego sterowania w widoku listy
Nr
Nazwa
Opis
1
HOME
2
ESC
3
ENTER
Otwiera wybrany plik wideo.
49
50
4
(PREV)
•
/ : Powoduje przejście w górę/w dół w celu
wybrania pozycji.
•
: Powoduje posortowanie pozycji według nazw
plików (alfabetycznie) lub czasu utworzenia.
(NEXT)
•
5
: Powoduje wyświetlenie plików napisów dla
wybranej pozycji.
Nd.
REV
6
Nd.
7
Nd.
8
FWD
Nd.
Interfejs obsługowy użytkownika
Działanie przycisków pilota zdalnego sterowania: gdy wyświetlany jest interfejs
obsługowy użytkownika
Nr
Nazwa
Opis
1
HOME
2
ESC
3
ENTER
Odtwarza/wstrzymuje odtwarzanie pliku wideo.
4
(PREV)
5
REV
(NEXT)
•
/
: Nd.
•
: Odtwarza poprzedni plik wideo.
• : Odtwarza następny plik wideo.
Przewija plik wideo do tyłu. Szybkość: x1, 2, 4, 8
6
Odtwarza/wstrzymuje odtwarzanie pliku wideo.
7
Zatrzymuje odtwarzanie pliku wideo.
8
FWD
Przewija plik wideo do przodu. Szybkość: x1, 2, 4, 8
Działanie przycisków pilota zdalnego sterowania: gdy nie jest wyświetlany
interfejs obsługowy użytkownika
Nr
Nazwa
Opis
1
HOME
2
ESC
3
ENTER
Powoduje wyświetlenie interfejsu obsługowego
użytkownika.
4
(PREV)
5
REV
6
7
8
FWD
(NEXT)
•
/
: Nd.
•
: Odtwarza poprzedni plik wideo.
• : Odtwarza następny plik wideo.
użytkownika.
użytkownika.
użytkownika.
użytkownika.
51
52
• Audio: Wyświetlana jest lista obsługiwanych plików. Wybierz plik audio, który
chcesz odtworzyć, i wykonaj funkcje dostępne na ekranie, stosownie do potrzeb.
Nr
Nazwa
Opis
1
HOME
2
ESC
3
ENTER
Otwiera wybrany plik audio.
4
(PREV)
5
REV
(NEXT)
•
wybrania pozycji.
•
• : Nd.
Nd.
6
Nd.
7
Nd.
8
FWD
Nd.
Działanie przycisków pilota zdalnego sterowania podczas odtwarzania
Nr
Nazwa
Opis
1
HOME
2
ESC
3
ENTER
Odtwarza/wstrzymuje odtwarzanie pliku audio.
4
(PREV)
5
REV
(NEXT)
•
/
: Nd.
•
: Odtwarza poprzedni plik audio.
• : Odtwarza następny plik audio.
Przewija plik audio do tyłu.
6
Odtwarza/wstrzymuje odtwarzanie pliku audio.
7
Zatrzymuje odtwarzanie pliku audio.
8
FWD
Przewija plik audio do przodu.
53
54
• Office Viewer (Przeglądarka Office): Obsługiwane są pliki PowerPoint/Word/
Excel/PDF. Wybierz dokument, który chcesz wyświetlić, i wykonaj funkcje
dostępne na ekranie, stosownie do potrzeb.
Nr
Nazwa
Opis
1
HOME
2
ESC
3
ENTER
Otwiera wybrany plik.
4
(PREV)
5
REV
(NEXT)
•
wybrania pozycji.
•
• : Nd.
Nd.
6
Nd.
7
Nd.
8
FWD
Nd.
55
Działanie przycisków pilota zdalnego sterowania, gdy otwarty jest dokument
Nr
Nazwa
Opis
1
HOME
2
ESC
Powoduje zamknięcie dokumentu.
3
ENTER
Powoduje maksymalne powiększenie lub
pomniejszenie widoku.
4
(PREV)
5
•
: Powoduje przejście do początku strony lub
powrót do poprzedniej strony.
•
: Powoduje przejście do końca strony lub do
następnej strony.
(NEXT)
REV
• / : Powoduje przejście w lewo/prawo na stronie.
6
Nd.
7
Nd.
8
FWD
Powoduje przejście do następnej strony.
Podłączanie
Z wyjątkiem tradycyjnych przewodów, takich jak komponentowy przewód wideo i
przewód VGA, istnieją bardziej elastyczne sposoby podłączania urządzeń do
monitora.
• Korzystanie z przewodu USB (EZ USB)
1. Podłącz wtyczkę mini B przewodu USB do monitora, a wtyczkę typu A do
komputera.
56
2. Przygotuj komputer, instalując oprogramowanie EZ USB. Aby uzyskać
oprogramowanie EZ USB, przejdź do lokalnej strony internetowej
www.BenQ.com.
Systemy operacyjne obsługiwane przez oprogramowanie EZ USB:
• Windows XP 32-/64-bitowy SP3 (wersja Professional lub wyższa)
• Windows Vista 32-/64-bitowy SP2 (wersja Home Premium lub wyższa)
• Windows 7 32-/64-bitowy SP1 (wersja Home Premium lub wyższa)
• Mac OSX 10.7 lub nowszy
3. Przejdź do menu EZ Display (EZ Wyświetlacz) > EZ USB i potwierdź
dokonany wybór.
4. Korzystając z oprogramowania EZ USB, ustaw sposób, w jaki monitor będzie
używany. Ekran komputera można wysłać bezpośrednio do monitora,
wybierając tryb Mirror (Lustro), lub potraktować monitor jako pulpit
zewnętrzny, wybierając tryb Extension (Rozszerzenie). Aby uzyskać
szczegółowe informacje na temat instalacji i używania oprogramowania, patrz
podręcznik użytkownika.
• Korzystanie z sieci WiFi (EZ WiFi)
1. Podłącz bezprzewodową kartę sieciową do gniazda USB A w monitorze.
2. Przygotuj komputer, instalując oprogramowanie EZ WiFi/LAN, lub przygotuj
urządzenie iOS/Android, instalując aplikację EZ Display (EZ Wyświetlacz).
Aby uzyskać oprogramowanie, przejdź do lokalnej strony internetowej
www.BenQ.com.
Aplikacja EZ Display (EZ Wyświetlacz) jest również dostępna w sklepie
Google Play (Android) lub App Store (iOS).
57
3. W zależności od potrzeb i dostępności sprzętu wybierz metodę połączenia
(AP Mode (Tryb AP)/Client Mode (Tryb klienta)) w menu Settings
(Ustawienia) > WiFi.
- AP Mode (Tryb AP): Upewnij się, że urządzenie posiada wbudowaną kartę
sieci bezprzewodowej i że jest ona włączona. Uzyskaj lub zmień
identyfikator SSID monitora i powiązane informacje w opcji Settings
(Ustawienia) > WiFi > AP Mode (Tryb AP). Wyszukaj i wybierz monitor,
klikając ikonę sieci bezprzewodowej w celu wyświetlenia okna sieci
bezprzewodowych w urządzeniu.
- Client Mode (Tryb klienta): W tym trybie konieczne jest posiadanie
komputera z włączoną siecią bezprzewodową. Wybierz dostępną sieć
bezprzewodową z listy Settings (Ustawienia) > WiFi > Client Mode (Tryb
klienta). Nawiąż połączenie z tą samą siecią bezprzewodową, klikając ikonę
sieci bezprzewodowej w celu wyświetlenia okna sieci bezprzewodowych w
urządzeniu.
4. Przejdź do menu EZ Display (EZ Wyświetlacz) > EZ WiFi i potwierdź
dokonany wybór. Na ekranie zostanie wyświetlone hasło monitora.
58
5. Otwórz oprogramowanie EZ WiFi/LAN lub aplikację EZ Display (EZ
Wyświetlacz) i wprowadź hasło monitora. Przy użyciu oprogramowania ustaw
sposób, w jaki monitor ma być używany. Można zezwolić na podłączanie do
monitora wielu komputerów i zarządzać tymi komputerami poprzez wybranie
trybu podzielonego ekranu, wysłać ekran komputera bezpośrednio do
monitora poprzez wybranie trybu Mirror (Lustro) lub potraktować monitor jako
pulpit zewnętrzny poprzez wybranie trybu Extension (Rozszerzenie). Aby
uzyskać szczegółowe informacje na temat instalacji i używania
oprogramowania, patrz podręcznik użytkownika.
(EZ WiFi/LAN)
Po wyszukaniu monitora wprowadź hasło pokazane w menu EZ Display
(EZ Wyświetlacz) > EZ WiFi.
(EZ WiFi/LAN)
W przypadku wyszukania więcej niż jednego monitora wprowadź hasło dla
monitora, z którym chcesz się połączyć.
59
(EZ Display (EZ Wyświetlacz))
1. Podłącz do
monitora.
4. Można również
kliknąć opcję „More”
(Więcej), aby
wyświetlić więcej
dostępnych funkcji.
2. Wprowadź hasło
dla wybranego
monitora.
5. Na tym
przykładowym obrazie
wybrano funkcję „Quad
Split” (Podział na
cztery) i tylko jeden
komputer może
połączyć się z
monitorem. Kliknij
opcję „Select Layout”
(Wybierz układ).
3. Wybierz ikonę funkcji
na dole, aby wyświetlić
plik.
6. Dostępnych jest
więcej opcji.
7. Wybierz jeden układ
i kliknij „Finish”
(Zakończ).
• Korzystanie z przewodu RJ-45 (EZ LAN)
1. Podłącz przewód RJ-45 do komputera i modułu sieci Ethernet lub routera.
60
2. Podłącz inny przewód RJ-45 do monitora i modułu sieci Ethernet lub routera.
Upewnij się, że komputer i monitor znajdują się w tej samej sieci lokalnej
(LAN).
Można również użyć urządzenia Android/iOS do podłączenia się do monitora,
jeśli sprzęt sieciowy obsługuje sieć bezprzewodową.
3. Przygotuj komputer, instalując oprogramowanie EZ WiFi/LAN. Aby uzyskać
oprogramowanie EZ WiFi/LAN, przejdź do lokalnej strony internetowej
www.BenQ.com.
4. W zależności od potrzeb i dostępności sprzętu wybierz metodę połączenia
(Auto/Manual (Ręczne)) w menu Settings (Ustawienia) > LAN.
- Auto: Wybierz w przypadku pracy w środowisku DHCP.
- Manual (Ręczne): Jeśli nie korzystasz ze środowiska DHCP, wprowadź
żądane informacje.
5. Przejdź do menu EZ Display (EZ Wyświetlacz) > EZ LAN i potwierdź
dokonany wybór. Na ekranie zostanie wyświetlone hasło monitora.
6. Otwórz oprogramowanie EZ WiFi/LAN i wprowadź hasło monitora. Przy
użyciu oprogramowania ustaw sposób, w jaki monitor ma być używany.
Można zezwolić na podłączanie do monitora wielu komputerów i zarządzać
tymi komputerami poprzez wybranie trybu podzielonego ekranu, wysłać
ekran komputera bezpośrednio do monitora poprzez wybranie trybu Mirror
(Lustro) lub potraktować monitor jako pulpit zewnętrzny poprzez wybranie
trybu Extension (Rozszerzenie). Aby uzyskać szczegółowe informacje na
temat instalacji i używania oprogramowania, patrz podręcznik użytkownika.
61
System menu
EZ Media (EZ Multimedia)
Wybierz urządzenie, w którym znajdują się pliki do wyświetlenia, a następnie
wybierz typ pliku.
Nazwa
Internal Memory
(Pamięć
wewnętrzna)
USB
Opis
Szczegóły można znaleźć w rozdziale Przeglądanie
plików na stronie 47.
Obsługiwane formaty plików
• Photo (Zdjęcia): JPEG, BMP
• Audio: MP1/MP2/MP3, WMA, OGG, ADPCM-WAV, PCM-WAV, AAC, MPEG
Layer-3 (.mp3), IMA-ADPCM (.wav)
• Video (Wideo): avi, divx, mkv, ts, dat, vob, mpg, mpeg, mov, mp4, rm, mvb,
wmv
• Subtitle (Napisy): Standardowy SRT (UTF-8/UTF-16)
Kod mieszany w plikach napisów nie jest obsługiwany.
• Office Viewer (Przeglądarka Office):
- Adobe PDF: akceptowane są pliki o rozmiarze do 75 MB
PDF 1.0/1.1/1.2/1.3/1.4
- MS Word: akceptowane są pliki o rozmiarze do 100 MB
British Word 95/Word 97/2000/2003/2007 (.docx)/2010 (.docx)
- MS Excel: akceptowane są pliki o rozmiarze do 15 MB
British Excel 5, 95, Excel 97/2000/2002/2003/2007 (.xlsx)/2010 (.xlsx),
Office XP Excel
- MS PowerPoint: akceptowane są dokumenty o liczbie stron do 1000 i pliki o
rozmiarze do 19 MB
British PowerPoint 97, PowerPoint 2000/2002/2003/2007 (.pptx)/2010
(.pptx), Office X PowerPoint, PowerPoint presentation-2003 i wcześniejsze
(.ppx), PowerPoint Presentation-2007 i 2010 (.ppsx)
62
• Storage (Pamięć):
- Pamięć wewnętrzna
TLC/MLC/SLC 8/12/24/40/60-bitowa ECC NAND
- USB
Flash USB, dysk twardy USB
EZ Display (EZ Wyświetlacz)
Podłącz urządzenie do monitora przy użyciu odpowiedniego przewodu.
Nazwa
EZ USB
EZ WiFi
EZ LAN
Opis
Umożliwia podłączanie do komputera za pomocą przewodu
USB. Szczegóły można znaleźć w rozdziale Podłączanie na
stronie 55.
Umożliwia podłączanie do komputera za pośrednictwem
sprzętu obsługującego sieć bezprzewodową. Szczegóły
można znaleźć w rozdziale Podłączanie na stronie 55.
Umożliwia podłączanie do komputera za pomocą przewodów
RJ-45. Szczegóły można znaleźć w rozdziale Podłączanie na
stronie 55.
63
Settings (Ustawienia)
Nazwa
System
Video (Wideo)
(Zdjęcia)
Opis
• Version (Wersja): Pokazuje numer wersji oprogramowania
sprzętowego.
• Language (Język): Umożliwia ustawienie preferowanego
języka menu ekranowego.
• Update (Aktualizacja): Umożliwia zaktualizowanie
oprogramowania menu ekranowego przy użyciu napędu
flash USB.
• Hostname (Nazwa hosta): Pokazuje nazwę monitora
służącą do identyfikacji w sieci.
• USBConnect (Połączenie USB): W przypadku połączenia
monitora i komputera przewodem USB. Włączenie tej funkcji
powoduje wyświetlenie ikony dysku wymiennego,
umożliwiającej transfer plików.
• Auto Play Mode (Tryb automatycznego odtwarzania):
Umożliwia włączenie automatycznego odtwarzania
zawartości z napędu flash USB po jego podłączeniu do
monitora. Można wybrać odtwarzanie konkretnych typów
plików:
- Photo (Zdjęcia)
- Video (Wideo)
- Audio
• Display Ratio (Proporcje obrazu): Umożliwia ustawienie
formatu obrazu pliku wideo.
• Repeat Mode (Tryb powtarzania): Umożliwia ustawienie
trybu odtwarzania plików wideo.
• Display Ratio (Proporcje obrazu): Ustawianie formatu
obrazu.
• Slideshow Duration (Czas trwania pokazu slajdów):
Umożliwia ustawienie czasu wyświetlania jednego slajdu.
64
Audio
WiFi
LAN
• Repeat Mode (Tryb powtarzania): Umożliwia ustawienie
trybu odtwarzania plików wideo.
• AP Mode (Tryb AP): Umożliwia wprowadzenie danych
wymaganych do połączenia WiFi.
- SSID: Umożliwia ustawienie nazwy monitora.
- Security (Bezpieczeństwo): Umożliwia wybranie
poziomu zabezpieczeń.
- PSK: Umożliwia ustawienie hasła dostępu.
- Channel (Kanał): Umożliwia wybranie kanału do
komunikacji.
• Client Mode (Tryb klienta): Wyświetla listę wszystkich sieci
bezprzewodowych wykrytych w danym obszarze i umożliwia
wybór właściwej.
• Auto: Powoduje pobieranie adresu IP w przypadku
korzystania ze środowiska DHCP.
• Manual (Ręczne): Umożliwia ustawienie danych
wymaganych do połączenia LAN. Aby uzyskać te informacje,
skontaktuj się z administratorem sieci.
• Channel (Kanał): Powoduje wyłączenie połączenia LAN.
Informacje o produkcie
65
Dane techniczne
Element
Dane techniczne
RP551+
RP651+
Podświetlenie
Rozmiar panelu
Plamka piksela (mm)
E-LED
55"
65"
0,63 x 0,63
0,744 x 0,744
Rozdzielczość
standardowa (w
pikselach)
Panel LCD
Jasność (cd/m2)
(typowa)
1920 x 1080
350
Kontrast (typowy)
1400:1
4000:1
Kontrast adaptacyjny
9800:1
21000:1
Czas reakcji (ms)
(typowy)
Bitowość panelu
Technologia
Rozdzielczość
Wydajność
Dokładność
Obsługa
dotykowa
Wyjście sygnału
dotykowego
Obsługiwane systemy
operacyjne
Szyba
panelu
Typ
Grubość
Komputer
Wejście
360
8
8-bitów
10-bitów
6-punktowa obsługa dotykowa w
technologii podczerwieni (IR)
32767 x 32767
2 punkty
+/- 2 mm na 90% obszaru dotykowego
USB 2.0
Funkcje multi-touch: Windows 7 (Ultimate/
Professional/Home Premium), Android
(wymagana poprawka), Windows 8
(Standard/ Professional/Enterprise)
Funkcje single-touch: Windows 7, Windows
XP, Windows Vista, Linux, Mac, Android,
Win CE, Chrome
Szkło AG
5 mm+0 mm/-0,3 mm
VGA (D-Sub 15-stykowe)
Wideo
Kompozytowe wideo (gniazda BNC),
S-Video, YPbPr (gniazda RCA), HDMI,
DisplayPort
Dźwięk
L/P (gniazda RCA), Line-in (gniazdo
3,5 mm), Mic-in (gniazdo 6,3 mm)
USB
Sterowanie
Typ A; Mini B
RS-232C (D-Sub 9-stykowe),
RJ-45 (gniazdo RJ-45 z diodą LED)
66
Komputer
Wyjście
Kompozytowe wideo (gniazdo BNC)
Dźwięk
L/P (gniazda RCA)
Sterowanie
Dźwięk
12 W x 2
Wbudowany głośnik
12 W x 2
Maks. pobór
Wilgotność robocza
Temperatura
składowania
Wilgotność składowania
Orientacja wyświetlania
Waga (kg)
Dane
fizyczne
100 - 240 V AC, 50/60 Hz
170 W
Pobór z trybie
oczekiwania
Temperatura robocza
Środowisko
RS-232C (D-Sub 9-stykowe)
Audio W (wzm.)
Źródło
Zasilanie
VGA (D-Sub 15-stykowe)
Wideo
265 W
< 0,5 W
0 - 40oC, 32 - 104oF
10 - 90% (bez kondensacji)
-20 - 60oC, 4 - 140oF
10 - 95% (bez kondensacji)
Pozioma
Pozioma/pionowa
45
67
Wymiary (W x Sz x Gł)
- z tacą na pióro i
skrzynką wejścia/
1271,4 x 833,13 x
wyjścia
210 mm
- bez tacy na pióro i
1271,4 x 742 x 110,1
skrzynki wejścia/wyjścia
mm
Rozmiar ramy – G/D/L/P
29,8/29,8/29,8/29,8
mm
1517,2 x 983,33 x
209,9 mm
1517,2 x 892,2 x
110,4 mm
40,3/45,3/42,8/42,8
mm
Funkcje
Połączenie szeregowe
VGA
O
DVI
X
w trybie sterowania
RS232
O
Ustawianie
identyfikatora
O
Korekta ostrości
O
Zapobieganie
utrwalaniu obrazu
O
Regulacja
przyciemniania (kontrast
adaptacyjny)
O
Obraz w obrazie (PIP)
O
Obraz obok obrazu
(PBP)
O
Przetwarzanie koloru
10-bitowego
X (8-bitów)
O
Wbudowana obsługa
ściany wideo
X
Planowanie
O
Całkowity czas
włączenia
O
Napięcie prądu przy
diagnostyce (12V/5V)
O
Wewnętrzny czujnik
temperatury
O
Sterowanie CEC
O
Dane techniczne i funkcje mogą ulec zmianie bez powiadomienia.
67
Wymiary
1271.4
110.1
56.1
99.9
29.8
435.7
38.6
400
421
38.6
400
75
100
171
435.7
127.85
29.8
833.13
682.4
742
29.8
29.8
154
1211.8
154
97.1
210
• RP551+
75
171
433
68
100
128.85
Jednostka: mm
69
97.4
54
41
• RP651+
1517.2
1431.6
209.9
110.4
806.6
42.8
29.8
558.6
29.8
400
473.7
75
100
253.6
248.6
73.6
232.6
433
75
100
353.9
400
243.6
73.6
226.6
558.6
892.2
42.8
45.3
983.33
40.3
56.4
569.8
473.7
Jednostka: mm
70
Obsługiwane rozdzielczości sygnałów wejściowych
Źródło sygnału
Rozdzielczość
640 x 480 przy 60 Hz
640 x 480 przy 67 Hz
640 x 480 przy 72 Hz
640 x 480 przy 75 Hz
720 x 400 przy 70 Hz
800 x 600 przy 60 Hz
800 x 600 przy 75 Hz
832 x 624 przy 75 Hz
1024 x 768 przy 60 Hz
1024 x 768 przy 75 Hz
1152 x 870 przy 75 Hz
1280 x 720 przy 60 Hz
1280 x 768 przy 60 Hz
1280 x 800 przy 60 Hz
RB
1280 x 800 przy 60 Hz
1280 x 960 przy 60 Hz
1280 x 1024 przy 60 Hz
1360 x 768 przy 60 Hz
1366 x 768 przy 60 Hz
1400 x 1050 przy 60 Hz
1600 x 1200 przy 60 Hz
1680 x 1050 przy 60 Hz
RB
1600 x 1050 przy 60 Hz
1920 x 1080 przy 60 Hz
NTSC-M
NTSC-J
PAL-BDGHI
576i (50 Hz)
AV
S-Video
YPbPr
VGA
HDMI
Display
Port
480i (60 Hz)
480p (60 Hz)
576p (50 Hz)
720p (25 Hz)
720p (30 Hz)
720p (50 Hz)
720p (60 Hz)
1080i (50 Hz)
1080i (60 Hz)
1080p (24 Hz)
1080p (25 Hz)
1080p (30 Hz)
1080p (24 Psf)
1080p (25 Psf)
1080p (50 Hz)
1080p (60 Hz)
•
: obsługiwane
• Puste: nieobsługiwane
71
72
Obsługiwane kombinacje sygnałów wejściowych w
trybie PAP
Źródło sygnału obrazu głównego/lewego
AV
AV
S-Video
Źródło sygnału
obrazu
drugorzędnego/
prawego
YPbPr
VGA
HDMI
Display
Port
S-Video YPbPr
VGA
HDMI
Display
Port
Rozwiązywanie problemów
Problem
Brak obrazu
Brak dźwięku
Obraz z komputera
wygląda nietypowo
Przyciski panelu
sterowania nie działają
Rozwiązanie
Sprawdź poniższe:
• Czy monitor jest włączony? Sprawdź wskaźnik
zasilania monitora.
• Czy urządzenie przesyłające sygnał źródłowy jest
włączone? Włącz urządzenie i spróbuj jeszcze raz.
• Czy któreś z przewodów są luźne? Upewnij się, że
wszystkie przewody są dobrze podłączone.
• Czy na komputerze wybrano nieobsługiwaną
rozdzielczość wyjściową? Wybierz obsługiwaną
rozdzielczość, korzystając z tabeli Obsługiwane
rozdzielczości sygnałów wejściowych na stronie 70, i
spróbuj ponownie.
• Czy na odtwarzaczu DVD lub Blu-ray wybrano
nieobsługiwaną rozdzielczość wyjściową? Wybierz
obsługiwaną rozdzielczość, korzystając z tabeli
Obsługiwane rozdzielczości sygnałów wejściowych
na stronie 70, i spróbuj ponownie.
Sprawdź poniższe:
• Czy w monitorze lub urządzeniu źródłowym włączono
funkcję wyciszenia? Wyłącz funkcję wyciszenia lub
zwiększ głośność i spróbuj ponownie.
• Czy któreś z przewodów są luźne? Upewnij się, że
wszystkie przewody są dobrze podłączone.
• Czy na komputerze wybrano nieobsługiwaną
rozdzielczość wyjściową? Wybierz obsługiwaną
rozdzielczość, korzystając z tabeli Obsługiwane
rozdzielczości sygnałów wejściowych na stronie 70, i
spróbuj ponownie.
• Użyj funkcji Autokonfig. (Patrz Ustawienia na
stronie 42), aby monitor automatycznie
zoptymalizował obraz z komputera.
• Jeśli wynik użycia funkcji Autokonfig. nie jest
zadowalający, skoryguj obraz ręcznie przy użyciu
funkcji Taktowanie, Faza, Poł. poz. i Poł. pion.
Czy zablokowano przyciski panelu sterowania?
Odblokuj przyciski i spróbuj ponownie.
73
74
Pilot nie działa
7/9/14
• Czy zablokowano funkcję zdalnego sterowania?
Odblokuj funkcję i spróbuj ponownie.
• Sprawdź, czy ułożenie baterii jest prawidłowe.
• Sprawdź, czy baterie nie są rozładowane.
• Sprawdź odległość i kąt względem monitora.
• Sprawdź, czy pilot jest prawidłowo kierowany w
stronę okienka czujnika sygnałów z pilota na
monitorze.
• Sprawdź, czy nie ma przeszkód pomiędzy pilotem a
okienkiem czujnika sygnałów z pilota.
• Sprawdź, czy okienko czujnika sygnałów z pilota nie
jest silnie oświetlone światłem jarzeniowym lub
bezpośrednim światłem słonecznym.
• Sprawdź czy pobliskie urządzenia (komputer lub
palmtop) nie transmitują sygnałów podczerwieni,
które mogą być przyczyną zakłóceń transmisji
sygnału pomiędzy pilotem a monitorem. Wyłącz
funkcje podczerwieni tych urządzeń.
