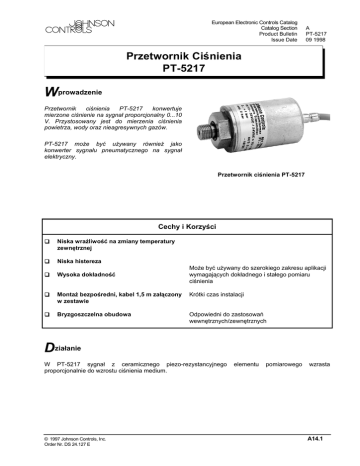

Przetwornik Ciśnienia PT-5217

European Electronic Controls Catalog
Catalog Section
Product Bulletin
Issue Date
A
PT-5217
09 1998
Przetwornik Ciśnienia
PT-5217
Wprowadzenie
Przetwornik
ciśnienia
PT-5217
konwertuje
mierzone ciśnienie na sygnał proporcjonalny 0...10
V. Przystosowany jest do mierzenia ciśnienia
powietrza, wody oraz nieagresywnych gazów.
PT-5217 może być używany również jako
konwerter sygnału pneumatycznego na sygnał
elektryczny.
Przetwornik ciśnienia PT-5217
Cechy i Korzyści
Niska wrażliwość na zmiany temperatury
zewnętrznej
Niska histereza
Wysoka dokładność
Może być używany do szerokiego zakresu aplikacji
wymagających dokładnego i stałego pomiaru
ciśnienia
Montaż bezpośredni, kabel 1,5 m załączony
w zestawie
Krótki czas instalacji
Bryzgoszczelna obudowa
Odpowiedni do zastosowań
wewnętrznych/zewnętrznych
Działanie
W PT-5217 sygnał z ceramicznego piezo-rezystancyjnego
proporcjonalnie do wzrostu ciśnienia medium.
© 1997 Johnson Controls, Inc.
Order Nr. DS 24.127 E
elementu
pomiarowego
wzrasta
A14.1
2
PT-5217
Dobór typu
~87
1
1,5 m.
Montaż
PT-5217 przystosowany jest do montażu
bezpośredniego
przy
pomocy
żeńskiego
połączenia G ¼”. Do szczelnego podłączenia
dostarczony
jest
PDM
O-Ring
(aplikacje
powietrzne).
O-ring
Akcesoria EQ-6056-7000 oraz/lub EQ-0100-7001
do montażu powierzchniowego lub na szynie DIN.
60
40
~ 36
Nakrętka kompresyjna do plastikowych
Compression4x6
nutmm
for 4oraz
x 6 mm
plastic do
tubing and
przewodów
podstawa
surface mounting
bracket EQ-6056-7000
montażu
powierzchniowego
EQ-6056-7000
Nakrętka
kompresyjna
plastikowych
Compression
nut for 4 x do
6 mm
plastic tubing
przewodów
4x6 mm oraz
podstawa
do
and surface mounting
bracket
EQ-6056-7000
montażu powierzchniowego EQ-6056-7000
10
35
16
67,5
Akcesoria
EQ-6056-7000 Zestaw montażowy, zawiera nakrętkę
kompresyjną do plastikowych
przewodów 4x6 mm oraz podstawę
do montażu powierzchniowego
(zobacz również ”Wymiary”)
EQ-0100-7001 Akcesoria do montażu na szynie DIN
30
Otwory
montażowe
∅ 5,4 mm
Mounting
holes Ø5,4mm
01
10
SW27
G¼"
Zakres
0...1 bar
0...10 bar
Ø40
PT-5217-7
Wymiary (mm)
Okablowanie
Brązowy:
Napięcie,
24 VAC
lub 18...33
Brown: Supply,
24 VAC
or 18...33
VDC VDC
P
Zielony:0...10
Wyjście
0...10 V
Green:
V Output
Podstawa
do mountingplate
montażu na
DIN-rail
szynie DIN
zescrews
śrubami
with
EQ-0100-7000
EQ-0100-7000
E
White:Wspólny
Commondla
fornapięcia
supply and
output
Biały:
i wyjścia
1,5 m. shielded
kabel ekranowany
cable
D ane techniczne
Medium
Zakres roboczy:
Napięcie zasilania:
Wyjście:
Obudowa:
Podłączenie ciśnieniowe:
Podłączenie kablowe:
Klasa ochrony:
Działanie:
Warunki przechowywania:
Warunki pracy:
Maks. dozwolone ciśnienie:
Stała czasu pomiarowego:
Liniowość, histereza
i powtarzalność:
Odchył temperatury:
Waga:
Zgodność z normami:
Powietrze, woda i gazy nieagresywne
0...1 bar lub 0...10 bar, zobacz ”Dobór typu”
24 VAC +15/-10%, 50/60 Hz lub 18...33 VDC, maks. 5 mA
0...+10 V, maks. 1 mA (> 10 kΩ)
Aluminum
G ¼”, Stal nierdzewna 1.4305 z uszczelką EPDM
Ekranowany kabel 1,5 m , 3 żyłowy
IP65, (IEC 44)
Działanie wprostproporcjonalne
-15 do +80 °C
-15 do +80 °C
200% zakresu pracy
5 ms.
< ± 0,5% całościowego zakresu pracy
Histereza temperatury: 0,5 na K w typowym zakresie działania
0,2 kg
EMC (89 / 336 EEC), EN 50081-1, EN 50082-1
Powyższe dane techniczne są nominalne i odpowiadają powszechnie uznanym standardom przemysłowym. Odnośnie zastosowań w warunkach wykraczających
poza wyspecyfikowane powyżej, należy konsultować się z lokalnym biurem handlowym Johnson Controls. Johnson Controls nie odpowiada za szkody wynikłe
z niewłaściwego stosowania albo użytkowania swoich produktów.
