OPIS TECHNICZNY SPIS RYSUNKÓW

PROJEKT WYKONAWCZY – WEWNĘTRZNE INSTALACJE WOD.-KAN., CENTRALNEGO OGRZEWANIA DLA
PRZERABIANAEGO NA BIBLOTEKĘ BUDYNKU POLITECHNIKI SZCZECIŚNKIEJ.

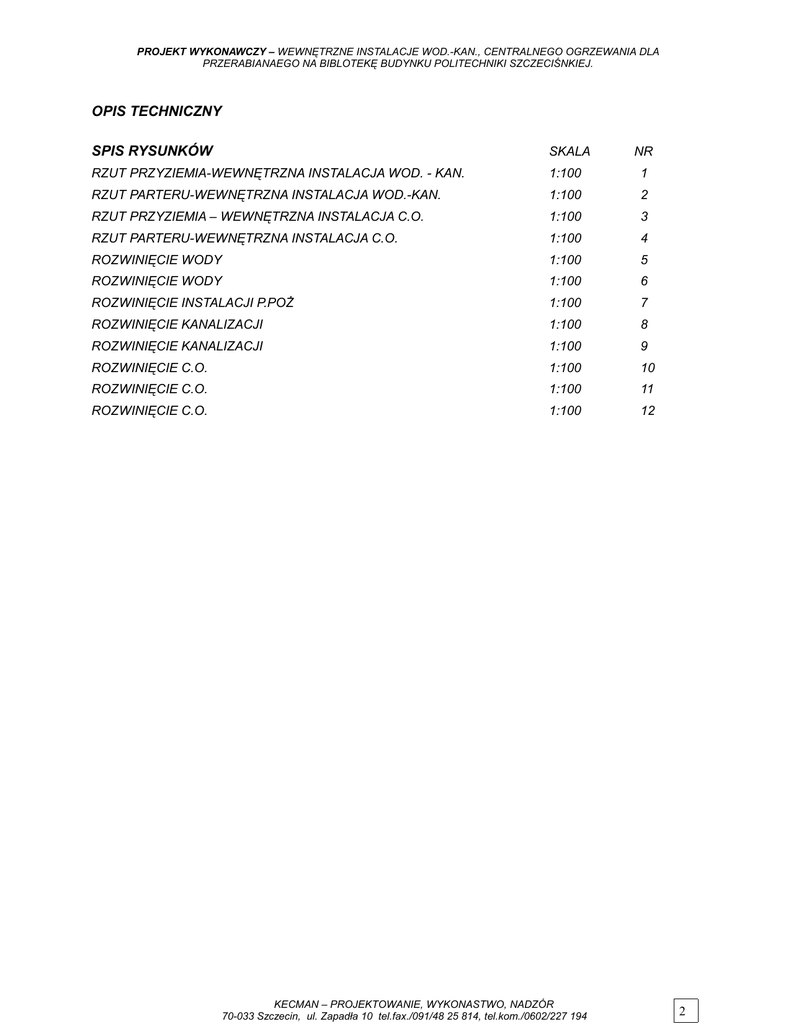

OPIS TECHNICZNY
SPIS RYSUNKÓW
SKALA
RZUT PRZYZIEMIA-WEWNĘTRZNA INSTALACJA WOD. - KAN.
1:100
1
RZUT PARTERU-WEWNĘTRZNA INSTALACJA WOD.-KAN.
1:100
2
RZUT PRZYZIEMIA – WEWNĘTRZNA INSTALACJA C.O.
1:100
3
RZUT PARTERU-WEWNĘTRZNA INSTALACJA C.O.
1:100
4
ROZWINIĘCIE WODY
1:100
5
ROZWINIĘCIE WODY
1:100
6
ROZWINIĘCIE INSTALACJI P.POŻ
1:100
7
ROZWINIĘCIE KANALIZACJI
1:100
8
ROZWINIĘCIE KANALIZACJI
1:100
9
ROZWINIĘCIE C.O.
1:100
10
ROZWINIĘCIE C.O.
1:100
11
ROZWINIĘCIE C.O.
1:100
12
KECMAN – PROJEKTOWANIE, WYKONASTWO, NADZÓR
70-033 Szczecin, ul. Zapadła 10 tel.fax./091/48 25 814, tel.kom./0602/227 194
NR
2
PROJEKT WYKONAWCZY – WEWNĘTRZNE INSTALACJE WOD.-KAN., CENTRALNEGO OGRZEWANIA DLA
PRZERABIANAEGO NA BIBLOTEKĘ BUDYNKU POLITECHNIKI SZCZECIŚNKIEJ.
OPIS TECHNICZNY
do Projektu Wykonawczego wewnętrznych instalacji wod.-kan., centralnego ogrzewania dla przerabianego
na bibliotekę budynku Politechniki Szczecińskiej.
1. DANE OGÓLNE
1.1. PODSTAWA OPRACOWANIA
zlecenie inwestora,
podkłady architektoniczne,
plan sytuacyjny 1:500,
obowiązujące normy i przepisy,
katalogi techniczne.
1.2. DANE OBIEKTU
Przedmiotowa
nieruchomość
jest
budynkiem
usługowym
należącą
do
Politechniki
Szczecińskiej,w którym znajdowała sie stołówka. Aktualnie planowana jest modernizacja całego obiektu i
dostosowanie go do spełniania funkcji biblioteki. Budynek jest niepodpiwniczony, dwu kondygnacyjny.
Obiekt zasilany będzie w zimną wodę z istniejącego przyłącza wody. Ścieki sanitarne odprowadzane
do istniejącej sieci kanalizacji sanitarnej.
1.3. PRZEDMIOT I ZAKRES OPRACOWANIA
Przedmiotem niniejszego opracowania jest projekt wykonawczy wewnętrznej instalacji wody zimnej,
ciepłej wody użytkowej, kanalizacyjnej, centralnego ogrzewania dla budynku usługowego Politechniki
Szczecińskiej,na terenie którego znajdowała sie stołówka
Opracowanie swym zakresem obejmuje:
projekt wykonawczy wewnętrznej instalacji centralnego ogrzewania,
projekt wykonawczy wewnętrznej instalacji wody zimnej i c.w.u.,
projekt wykonawczy wewnętrznej instalacji kanalizacji sanitarnej,
2. OPIS PRZYJĘTYCH ROZWIĄZAŃ
2.1. INSTALACJA C.O.
Obiekt zlokalizowany będzie w I strefie klimatycznej (temperatura obliczeniowa powietrza
zewnętrznego – 16 °C).
Założenia do obliczeń zapotrzebowania ciepłą:
•
Temperatury zewnętrzne obliczeniowe PN/B – 02403
•
Obliczeniowe zapotrzebowanie na ciepło pomieszczeń o kubaturze do 600 m3 PN/B – 03406
•
Ochrona cieplna budynku PN/B – 02020
•
Temperatura ogrzewanych pomieszczeń w budynkach PN/B – 02402
PN-B-02025:2001
Obliczanie sezonowego zapotrzebowania na ciepło do ogrzewania budynków mieszkalnych i
zamieszkania zbiorowego
PN-82/B-02402
Ogrzewnictwo. Temperatury ogrzewanych pomieszczeń w budynkach.
KECMAN – PROJEKTOWANIE, WYKONASTWO, NADZÓR
70-033 Szczecin, ul. Zapadła 10 tel.fax./091/48 25 814, tel.kom./0602/227 194
3
PROJEKT WYKONAWCZY – WEWNĘTRZNE INSTALACJE WOD.-KAN., CENTRALNEGO OGRZEWANIA DLA
PRZERABIANAEGO NA BIBLOTEKĘ BUDYNKU POLITECHNIKI SZCZECIŚNKIEJ.
PN-82/B-02403
Ogrzewnictwo. Temperatury obliczeniowe zewnętrzne.
PN-B-03406:1994
Ogrzewnictwo. Obliczanie zapotrzebowania na ciepło pomieszczeń o kubaturze do 600 m3
PN-B-02414:1999
Ogrzewnictwo i ciepłownictwo. Zabezpieczenie instalacji ogrzewań wodnych systemu zamkniętego z
naczyniami wzbiorczymi przeponowymi. Wymagania.
PN-91/B-02415
Ogrzewnictwo i ciepłownictwo. Zabezpieczenie wodnych zamkniętych systemów ciepłowniczych.
Wymagania.
PN-B-02151-03:1999
Akustyka budowlana. Ochrona przed hałasem w budynkach
Zaprojektowano wewnętrzną instalację c.o. wodną, dwu rurową, pompową o parametrach (instalacja
grzejnikowa) 80/60°C. Instalacja zasilana będzie z istniejącego węzła cieplnego zlokalizowanego w
przyziemiu budynku.
2.1.1. INSTALACJA CENTRALNEGO OGRZEWANIA GRZEJNIKOWEGO
Obliczeniowa moc grzewcza: 150,39 kW.
Ciśnienie dyspozycyjne: 20,7 kPa.
Przyjęto następujące współczynniki przenikania U dla przegród budowlanych do obliczeń
zapotrzebowania ciepła:
ściana zewnętrzna
0,3 W/m2K
stropodach
0,3 W/m2K
posadzka na gruncie
0,6 W/m2K
Poziomy rozprowadzające oraz piony zaprojektowano z rur miedzianych. Przewody układane będą
pod stropem.
Jako elementy grzejne zaprojektowano grzejniki firmy VNH typ CosmoNova K zasilane z boku oraz
wykorzystano istniejące na obiekcie grzejniki panelowe RADSON i VNH typ CosmoNova KV (zgodnie z
częścią rysunkową).
Grzejniki projektowane należy dodatkowo wyposażyć w zawory termostatyczne firmy Danfoss typ
RTD-N z głowicami termostatycznymi Danfoss RTD-3100, a na gałązce powrotnej w zawór grzejnikowy
odcinający typu RLV firmy Danfoss. Dodatkowo w części istniejących grzejników należy wymienić wkładki
zaworowe na wkładki z małym kv zgodnie z częścią graficzną. Grzejniki należy mocować do ścian za
pomocą firmowych zestawów montażowych.
Wszystkie przejścia przewodów przez przegrody budowlane (ściany) wykonać w tulejach
ochronnych. W obszarze tulei nie może być wykonane żadne połączenie na przewodzie. Przejścia przez
przegrody budowlane należy zaizolować.
Przewody c.o.
izolować otulinami z poliuretanu firmy Armacell typ Tubolit DG o
współczynniku przewodzenia ciepła przy średniej temperaturze +40° C równym 0,035 W/mK. Obliczenie
grubości izolacji zgodnie z PN-85/B-02421.
2.1.2.REGULACJA HYDRAULICZNA
Przewidziano jeden stopień regulacji hydraulicznej instalacji:
•
Zawory grzejnikowe z nastawą wstępną i głowicą termostatyczną firmy Danfoss,
2.1.3. ODPOWIETRZENIE INSTALACJI C.O.
KECMAN – PROJEKTOWANIE, WYKONASTWO, NADZÓR
70-033 Szczecin, ul. Zapadła 10 tel.fax./091/48 25 814, tel.kom./0602/227 194
4
PROJEKT WYKONAWCZY – WEWNĘTRZNE INSTALACJE WOD.-KAN., CENTRALNEGO OGRZEWANIA DLA
PRZERABIANAEGO NA BIBLOTEKĘ BUDYNKU POLITECHNIKI SZCZECIŚNKIEJ.
Odpowietrzenie instalacji przewidziano za pomocą ręcznych odpowietrzników przy grzejnikach
(każdy grzejnik CosmoNova K wyposażony jest fabrycznie w odpowietrznik oraz „korek”). Dodatkowo
zaprojektowano automatyczny w najwyższym punkcie instalacji (na przewodzie zasilającym). Projektuje się
rewizję dla odpowietrznika automatycznego umieszczonego na pionie.
2.2. INSTALACJA WODY ZIMNEJ I CIEPŁEJ WODY UŻYTKOWEJ
PN-84/B-01701
Instalacje wewnętrzne wodociągowe i kanalizacyjne. Oznaczenia.
PN-92/B-01706
Instalacje wodociągowe. Wymagania w projektowaniu – wraz z zmianą PN-B-01706:1992/Az1:1999
PN-92/B-01707
Instalacje kanalizacyjne. Wymagania w projektowaniu.
Budynek będzie zasilany w wodę z istniejącego przyłącza wodociągowego.
Opomiarowanie budynku poprzez istniejący wodomierz znajdujący sie w istniejącej studni wodociągowej.
Instalację wewnętrzną wody zimnej,ciepłej, cyrkulacji zaprojektowano z rozdziałem górnym.
Przewody poziome projektuje się z rur stalowych rur stalowych ocynkowanych, instalacyjnych ze szwem wg.
PN-74/H-74200.
Poziomy wody zimnej i cieplej prowadzić pod stropem. W najniższym punkcie instalacji wykonać
odwodnienie przewodów.
Podejścia instalacji wody zimnej i ciepłej do poszczególnych przyborów zaprojektowano
w
systemie KAN-therm z przewodów PEX-c firmy KAN. Rury prowadzone w bruzdach ściennych. Zaleca sie
stosowanie rury osłonowej „peszel” lub izolacji z pianki polietylenowej.
Na przewodzie cyrkulacyjnym należy zamontować zawory termostatyczne z możliwością
dezynfekcji c.w.u. firmy Danfoss typu MTCV Standard. Na dojściach do poszczególnych łazienek należy
zamontować zawory kulowe odcinające.
Wodę zimną i ciepłą należy doprowadzić do poszczególnych przyborów sanitarnych zgodnie
z częścią graficzną.
Armatura czerpalna typowa, standardowa produkcji krajowej. Instalację należy wykonać
zgodnie
z wytycznymi producenta rur. Projektuje się wyposażenie zlewozmywaka oraz umywalek w
stojące baterie czerpalne, natomiast natrysk należy wyposażyć w baterie ścienne.
Umywalek
37
Zlewozmywaków
2
Misek ustępowych
31
Pisuary
13
Natryski
4
Zawór ze złączką
1
Obliczeniowy przepływ sekundowy: qsek.= 1,69 dm3/s.
Obliczeniowy przepływ sekundowy dla celów przeciwpożarowych : qsek.= 2 dm3/s.
Projektuje się osobna instalację wody dla 8 hydrantów przeciwpożarowych HPDN25. Przewody
rozprowadzające z rur stalowych prowadzone pod stropem przyziemia według części rysunkowej. Przed
instalacją zasilającą hydranty projektuje się zawór antyskażeniowy klasy EA.
Próba szczelności instalacji powinna zostać wykonana zgodnie z wytycznymi zawartymi
w „Warunkach Technicznych Wykonania i Odbioru Rurociągów”. Przed przystąpieniem do próby
KECMAN – PROJEKTOWANIE, WYKONASTWO, NADZÓR
70-033 Szczecin, ul. Zapadła 10 tel.fax./091/48 25 814, tel.kom./0602/227 194
5
PROJEKT WYKONAWCZY – WEWNĘTRZNE INSTALACJE WOD.-KAN., CENTRALNEGO OGRZEWANIA DLA
PRZERABIANAEGO NA BIBLOTEKĘ BUDYNKU POLITECHNIKI SZCZECIŚNKIEJ.
ciśnieniowej należy odłączyć wszystkie elementy i armaturę, które przy ciśnieniu wyższym od ciśnienia
pracy mogłyby zakłócić próbę lub ulec uszkodzeniu.
Przewody wody zimnej,ciepłej i cyrkulacji izolować otulinami z polietylenu firmy Armacell typ Tubolit
DG o współczynniku przewodzenia ciepła przy średniej temperaturze +40° C równym 0,035 W/mK.
Obliczenie grubości izolacji zgodnie z PN-85/B-02421.
2.3. INSTALACJA KANALIZACJI SANITARNEJ
Ścieki kanalizacji sanitarnej odprowadzane będą do istniejących przyłączy kanalizacji sanitarnej.
Całą instalację projektuje się w systemie firmy WAVIN.
Poziomy kanalizacji sanitarnej należy prowadzić pod posadzką przyziemia, połączyć w kolektory
wyprowadzające ścieki na zewnątrz budynku do studni rewizyjnych ze spadkami podanymi w części
graficznej. Przejścia przez ściany przewodów kanalizacyjnych należy wykonać w tulejach ochronnych.
Na pionie kanalizacyjnym należy wykonać rewizje kanalizacyjne.
Piony kanalizacyjne prowadzić zgodnie z częścią graficzną, wyprowadzić ponad dach budynku i
zakończyć rurą wywiewną wentylacyjną φ110/160 umieszczoną minimum 0,5m nad połacią dachu.
W pomieszczeniu nr 0110 zastosować zawór napowietrzający np.MaxiVent firmy Wavin. Przy
zaworze należy wykonać rewizję, w celu dokonywania okresowych przeglądów.
Przewody odpływowe z poszczególnych przyborów sanitarnych łączyć za pomocą kształtek PVC,
z zachowaniem minimalnych spadków nie mniejszych niż 2,0%.
Do wykonania instalacji kanalizacji sanitarnej zastosować rury z PVC:
•
dla instalacji podziemnych – rury i kształtki z PVC klasy N
•
dla instalacji wnętrzowych – rury i kształtki oraz elementy wyposażenia z PVC .
Instalacje kanalizacyjną prowadzoną na zewnątrz budynku pod stropem piętra należy zaizolować
wełną mineralną grubości 10 cm i wykonać osłonę z blachy stalowej ocynkowanej.
W pomieszczeniu węzła cieplnego projektuje się dwa wpusty punktowe wykonane ze stali
kwasoodpornej z odprowadzeniem do studni schładzającej o wysokości H=1,0m. Odprowadzenie
należy wykonać z rur z żeliwa sferoidalnego ze względu na występowanie okresowo podwyższonej
temperatury.
Uwaga:
Z uwagi na brak projektu powykonawczego instalacji wod.-kan. w budynku oraz brak możliwości
wykonania odkrywki w pomieszczeniach sanitarnych,które nie podlegają modernizacji, a w których
wymieniana będzie instalacja kanalizacyjna pod posadzką, pokazano prawdopodobny przebieg
pionów kanalizacyjnych. Po dokonaniu odkrywki, w przypadku stwierdzenia rozbieżności z
projektem należy wezwać projektanta na budowę
2.3. MODERNIZACJA WĘZŁA CIEPLNEGO
Należy zmodernizować istniejące w węźle cieplnym rozdzielacze według projektu technologicznego
wentylacji mechanicznej. Na układzie automatycznej regulacji należy zmienić parametry czynnika z 90/700C
na 80/600C.
3. UWAGI KOŃCOWE
KECMAN – PROJEKTOWANIE, WYKONASTWO, NADZÓR
70-033 Szczecin, ul. Zapadła 10 tel.fax./091/48 25 814, tel.kom./0602/227 194
6
PROJEKT WYKONAWCZY – WEWNĘTRZNE INSTALACJE WOD.-KAN., CENTRALNEGO OGRZEWANIA DLA
PRZERABIANAEGO NA BIBLOTEKĘ BUDYNKU POLITECHNIKI SZCZECIŚNKIEJ.
Całość robót prowadzić zgodnie z “Warunkami Technicznymi Wykonania i Odbioru Robót
Budowlano-Montażowych-tom II Instalacje Sanitarne” z uwzględnieniem aktualnych norm i przepisów BHP
i przeciwpożarowych oraz zgodnie z instrukcjami i kartami katalogowymi producentów.
Wszystkie zastosowane materiały muszą posiadać atesty i certyfikaty o dopuszczeniu
do stosowania w budownictwie.
W razie konieczności podejmowania decyzji w sprawach nieobjętych niniejszym opracowaniem należy
porozumieć się z projektantem opracowującym dokumentację.
Projektant: mgr inż. Grzegorz Kecman
