Projekt budowalny

Projekt: Budynek kina
Autor : Przemysław Pytel
Strona 1
2010-05-19

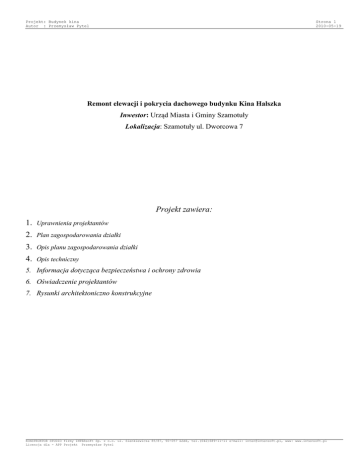

Remont elewacji i pokrycia dachowego budynku Kina Halszka
Inwestor: Urząd Miasta i Gminy Szamotuły
Lokalizacja: Szamotuły ul. Dworcowa 7
Projekt zawiera:
1.
Uprawnienia projektantów
2.
Plan zagospodarowania działki
3.
Opis planu zagospodarowania działki
4.
Opis techniczny
5. Informacja dotycząca bezpieczeństwa i ochrony zdrowia
6. Oświadczenie projektantów
7. Rysunki architektoniczno konstrukcyjne
KONSTRUKTOR STUDIO firmy INTERsoft Sp. z o.o. ul. Sienkiewicza 85/87, 90-057 Łódź, tel.(042)689-11-11 e-mail: [email protected], www: www.intersoft.pl
Licencja dla - APP Projekt Przemysław Pytel
Strona 7
2010-05-19
OPIS PLANU
Projektuje się remont elewacji i pokrycia dachowego budynku Kina Halszka w Szamotułach. Obiekt
zlokalizowany w Szamotułach przy ul. Dworcowej 7 działka oznaczona nr geodezyjnym 2564/4
1. Istniejąca zabudowa kubaturowa
Istniejący budynek – 464,25 m2
2. Zaopatrzenie w media istniejące przyłącza
3. Dojścia i dojazdy – istniejące
4. Do wyłączenia z powierzchni gruntów rolnych – 0
Strona 8
2010-05-19
OPIS TECHNICZNY
DO PROJEKTU REMONTU ELEWACJI I ZMIANY POKRYCIA DACHOWEGO
1.Dane ogólne.
1.1.Charakterystyka urbanistyczna działki.
Teren opracowania położony jest w Szamotułach przy ul. Dworcowej 7 Działka w zabudowie zwartej
staromiejskiej
1.2.Ogólna charakterystyka budynku
Budynek Kina wzniesiony w latach 20 XX w budynek murowany z cegieł pełnych stropy drewniane i
masywne system łupin i płyt klajna typu ciężkiego. Budynek dwukondygnacyjny podpiwniczony główne
przeznaczenie budynku działalność Kina oraz handel w parterze od zaplecza wydzielona część mieszkalna.
Dach dwuspadowy na konstrukcji drewnianej kryty papą
2.Zestawienie powierzchni i kubatura projektowanego budynku
2.2. Powierzchnia zabudowy
Budynek mieszkalny 464,25 m2
2.3.Kubatura
Budynek mieszkalny 4582,14 m3
3.Program użytkowy
Parter i piętro budynku lokale usługowe ( sklep i kino) od zaplecza wejście do lokalu mieszkalnego
poddasze stanowi zaplecze techniczne – strych nie użytkowany
4.Dane konstrukcyjno-materiałowe.
4.1.Dachy
Dach budynek główny na konstrukcji drewnianej kryty papą przewidywane prace naprawcze dachu
wymiana pokrycia dachowego na nowe pokrycie papowe wraz z wymianą wszelkich obróbek dekarskich
Przyjęto wykonanie pokrycia z papy nawierzchniowej termozgrzewalnej modyfikowanej z posypką w
kolorze szarym papę układać na zakład tak aby łączenia nie pokrywały się z istniejącymi zakładami papy.
Strona 9
2010-05-19
Obecne pokrycie dachu w stanie zadawalającym umożliwiającym wykonanie nowego pokrycia bez
konieczności dokonania zerwania starego pokrycia. W miejscu załamania dachu przewężenie budynku
należy wykonać klin rozpływowy ( pokazany na rzucie dachu)
Zejście z kina Dach o dużym nachyleniu obecnie pokryty blachą ocynkowaną pokrytą warstwami
mieszanek bitumicznych Przyjęto naprawę poprzez wykonanie pokrycia z 2 warstw papy mocowanych
mechanicznie lub wykonanie pokrycia z membrany PCV 1,5 mm mocowanej mechanicznie do dachu
poprzez przekładkę z geotkaniny.
Dach nad rotundą wyjściową z kina kryty dachówką ceramiczną karpiówką pokrycie w stanie
zadawalającym wymaga niewielkich zabiegów konserwacyjnych polegających na wymianie uszkodzonych
dachówek i usunięcia zalegających gałęzi i innych zanieczyszczeń
4.2 Stropy
Rotunda wyjściowa brak stropu oraz wieńca co powoduje powstawanie widocznych spękań ścian
zewnętrznych zalecane wykonanie w poziomie posadowienia dachu tzw klamrowania budynku poprzez
wykonanie ściągów z prętów stalowych Φ22 osadzonych w bruzdach ściennych i zatynkowanych Pozostałe
elementy budynku nie wymagają tego typu zabiegów
4.3. Kominy i wywietrzaki dachowe
Na dachu występują dwa kominy murowane oraz dwa wywietrzaki dachowe stan techniczny kominów
wymaga przemurowania powyżej pokrycia dachowego oraz wykonania czapek betonowych. Wywietrzaki
stalowe do odnowienia poprzez odmalowanie
4.4. Elewacja budynku
Elewacje wykonane w technologii tradycyjnej wymaga gruntownego remontu zwłaszcza część elewacji
od strony podwórza ( liczne uszczerbki i odspojenia tynku od podłoża ceglanego)
Sposób wykonania nowej elewacji
Miejsca słabe i uszkodzone należy skuć i usunąć wszelkie zanieczyszczenia z podłoża ceglanego (
elewacja od strony podwórza wymaga skucia 100% powierzchni)
Miejsca skute należy uzupełnić tynkiem cementowo wapiennym na podkładzie cementowym
Elewacja od strony poczty wymaga wcześniejszego wypełnienia bruzd powstałych w wyniku rozebrania
budynków przybudowanych oraz wykoania wzmocnienia istniejących ścian poprzez wykonanie obrzutu
cementowego.
Po dokonaniu prac naprawczych elewacji należy całość elewacji oczyścić z zanieczyszczeń oraz
zagruntować. Na tak przygotowanym podłożu wykonać warstwę zbrojącą z siatki na kleju w strefie
przyziemia do wysokości 2,0 siatka podwójnie
Na przygotowane podłoże nałożyć tynk mineralny o grubości uziarnienia do 2 mm należy doprowadzić
do jednolitej gładniej struktury na elewacji.
Strona 10
2010-05-19
Po wykonaniu wyprawy tynkarskiej należy dokonać malowania elewacji farbami silikonowymi
kolorystyka zgodna z przedstawioną na rysunkach
4.5. Orynnowanie
Istniejące orynnowanie do wymiany rynny należy wykonać z blachy tytanowo cynkowej rynny o
przekroju Φ150 rury spustowe Φ120 Lokalizacja rur spustowych w istniejących miejscach
4.6. Obróbki blacharskie
Istniejące obróbki do wymiany Nowe wykonać na wzór istniejących z blachy tytanowo cynkowej
grubości 0,5 mm obróbki murków ogniowych łączyć na rąbek leżący
4.7. Instalacja odgromowa
Z uwagi na wymianę pokrycia dachowego należy odbudować zdemontowaną instalację odgromową
Z drutu ocynkowanego o Φ8 mm układ odgromników identyczny z istniejącym Mocowanie do pokrycia
poprzez podstawki PCV przyklejane do papy
Szamotuły maj 2010
Strona 11
2010-05-19
INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA
(na podstawie rozporządzenia Ministra Infrastruktury z dnia 23 czerwca 2003 r.)
Informacje ogólne
l) Budynek kina
2) Urząd Miasta i Gminy Szamotuły
3)APP-Projekt Przemysław Pytel Kamińskiego 8 Szamotuły
Część opisowa
l) Zakres robót dla całego zamierzenia budowlanego:
- wykonanie pokrycia dachu
- wykonanie elewacji
2) Budynki istniejące
Istniejąca zabudowa
3) Elementy zagospodarowania terenu , które mogą stwarzać zagrożenie bezpieczeństwa i
zdrowia ludzi:
- brak
4) Zagrożenia dla bezpieczeństwa i zdrowia ludzi występujące podczas budowy:
4.1) Prowadzenie prac na wysokości powyżej 5m a w szczególności
- wykonywanie więźby dachowej, ołacenia dachu, krycia dachówką, montaż konstrukcji stalowej
wykonywania obróbek blacharskich : niebezpieczeństwo upadku z rusztowań bądź z dachu.
- wznoszenie ścian : niebezpieczeństwo upadku z rusztowań
- wykonywanie stropów : niebezpieczeństwo upadku z rusztowań
- wykonywanie elewacji: niebezpieczeństwo upadku z rusztowań
4.2) Wykonywanie wykopów o ścianach pionowych bez rozparcia o głębokości powyżej 1.5 m oraz
wykopów o bezpiecznym nachyleniu ścian o głębokości ponad 3.0 m:
- wykonywanie fundamentów: niebezpieczeństwo przysypania ziemią
- wykonywanie ścian piwnic (dla budynków z podpiwniczeniem):
niebezpieczeństwo przysypania ziemią
4.3)
Wykonywanie prac z udziałem dźwigu: niebezpieczeństwo związane z zerwaniem się
materiału transportowanego i uszkodzeniami dźwigu.
(Inne zagrożenia występujące podczas realizacji robót budowlanych; określić: rodzaj, miejsce oraz czas ich
wystąpienia')
5) Sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót
szczególnie niebezpiecznych
5.1) Przy wykonywaniu ścian: wszyscy pracownicy powinni być zapoznani z przepisami zawartymi w
ROZPORZĄDZENIU MINISTRA INFRASTRUKTURY z dnia 6 lutego 2003 r. w sprawie bhp przy
wykonywaniu robót budowlanych; Dz.U. nr 47 póz. 401 rozdział 8 - Rusztowania i ruchome podesty
robocze, rozdział 9 - Roboty na wysokościach, rozdział 12- Roboty murarskie i tynkarskie,
5.2) Przy wykonywaniu stropów : wszyscy pracownicy powinni być zapoznani z przepisami zawartymi w
rozporządzeniu j.w.; Dz.U. nr 47 póz. 401, rozdział 9 - Roboty na wysokościach, rozdział 14- Roboty
zbrojarskie i betoniarskie.
Strona 12
2010-05-19
5.3) Przy wykonywaniu konstrukcji i pokrycia dachu: wszyscy pracownicy powinni być zapoznani z
przepisami zawartymi w rozporządzeniu j.w.; Dz.U. nr 47 póz. 401 rozdział 9 -Roboty na wysokościach, 13Roboty ciesielskie, rozdział 17 - Roboty dekarskie i izolacyjne
5.4) Przy wykonywaniu prac z użyciem dźwigu: wszyscy pracownicy powinni być zapoznam z przepisami
zawartymi w rozporządzeniu j.w.; Dz.U. nr 47 póz. 401 rozdział 7 -Maszyny i inne urządzenia techniczne
6) Wykaz środków technicznych i organizacyjnych zapobiegającym
niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach
szczególnego zagrożenia zdrowia
6.1) Na pomieszczeniu socjalnym oznaczonym na planie terenu budowy ( sporządza kierownik
budowy) umieścić wykaz zawierający adresy i numery telefonów:
- najbliższego punktu lekarskiego
- straży pożarnej
- posterunku Policji
6.2) W pomieszczeniu socjalnym oznaczonym na planie j/w umieścić punkty pierwszej pomocy
obsługiwane przez wyszkolonych w tym zakresie pracowników
6.3) Telefon komórkowy umieścić w pomieszczeniu socjalnym oznaczonym na planie j/w
6.4) Kaski ochronne, umieścić w pomieszczeniu socjalnym oznaczonym na planie j/w
6.5) Pasy i linki zabezpieczające przy pracach na wysokościach, umieścić w pomieszczeniu
socjalnym oznaczonym na planie j/w
6.6) Ogrodzenie terenu budowy wykonać o wys. min l ,5m .oznakować na planie j/w
6 .7) Barierki wykonane z desek krawężnikowych o szerokości 15cm, poręczy umieszczonych na wysokości
l, l m oraz deskowania ażurowego pomiędzy poręczą a deską krawężnikową.
6.8) Rozmieścić tablice ostrzegawcze,
6.9) Zainstalować oświetlenie emitujące czerwone światło.
6.10) Daszek ochronny nad stanowiskiem operatora dźwigu.
6.11) Skarpy wykopów o odpowiednim nachyleniu.
6.12) Wykonać skarpy zabezpieczające wykop przed wodami opadowymi.
6.14) Zejścia do wykopu wykonać co 20m .
6.15) Na terenie budowy za pomocą tablic informacyjnych wyznaczyć drogę ewakuacyjną i
oznaczyć na planie j/w
Podpis
Strona 13
2010-05-19
Projekt
Oświadczenie
Jako projektant remontu elewacji i pokrycia dachowego położonego na działce oznaczonej nr geodezyjnym
2564/4 zlokalizowanej w Szamotułach przy ul. Dworcowej 7 oświadczam, że wszystkie elementy
zaprojektowano zgodnie z Polskimi Normami, obowiązującymi przepisami zasadą sztuki budowlanej.
