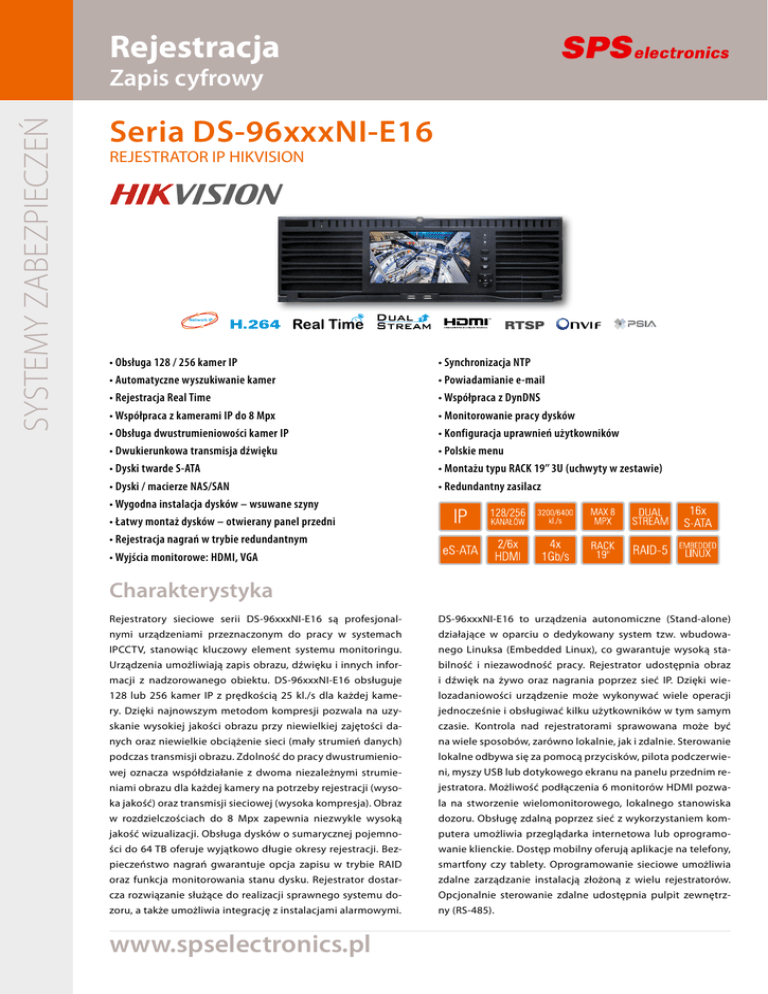

Karta katalogowa - SPS Electronics Sp z oo

Rejestracja
SYSTEMY ZABEZPIECZEŃ
Zapis cyfrowy
Seria DS-96xxxNI-E16
REJESTRATOR IP HIKVISION
Network IP
H.264
• Obsługa 128 / 256 kamer IP
• Automatyczne wyszukiwanie kamer
• Rejestracja Real Time
• Współpraca z kamerami IP do 8 Mpx
• Obsługa dwustrumieniowości kamer IP
• Dwukierunkowa transmisja dźwięku
• Dyski twarde S-ATA
• Dyski / macierze NAS/SAN
• Wygodna instalacja dysków – wsuwane szyny
• Łatwy montaż dysków – otwierany panel przedni
• Rejestracja nagrań w trybie redundantnym
• Wyjścia monitorowe: HDMI, VGA
RTSP
• Synchronizacja NTP
• Powiadamianie e-mail
• Współpraca z DynDNS
• Monitorowanie pracy dysków
• Konfiguracja uprawnień użytkowników
• Polskie menu
• Montażu typu RACK 19’’ 3U (uchwyty w zestawie)
• Redundantny zasilacz
Charakterystyka
Rejestratory sieciowe serii DS-96xxxNI-E16 są profesjonal-
DS-96xxxNI-E16 to urządzenia autonomiczne (Stand-alone)
nymi urządzeniami przeznaczonym do pracy w systemach
działające w oparciu o dedykowany system tzw. wbudowa-
IPCCTV, stanowiąc kluczowy element systemu monitoringu.
nego Linuksa (Embedded Linux), co gwarantuje wysoką sta-
Urządzenia umożliwiają zapis obrazu, dźwięku i innych infor-
bilność i niezawodność pracy. Rejestrator udostępnia obraz
macji z nadzorowanego obiektu. DS-96xxxNI-E16 obsługuje
i dźwięk na żywo oraz nagrania poprzez sieć IP. Dzięki wie-
128 lub 256 kamer IP z prędkością 25 kl./s dla każdej kame-
lozadaniowości urządzenie może wykonywać wiele operacji
ry. Dzięki najnowszym metodom kompresji pozwala na uzy-
jednocześnie i obsługiwać kilku użytkowników w tym samym
skanie wysokiej jakości obrazu przy niewielkiej zajętości da-
czasie. Kontrola nad rejestratorami sprawowana może być
nych oraz niewielkie obciążenie sieci (mały strumień danych)
na wiele sposobów, zarówno lokalnie, jak i zdalnie. Sterowanie
podczas transmisji obrazu. Zdolność do pracy dwustrumienio-
lokalne odbywa się za pomocą przycisków, pilota podczerwie-
wej oznacza współdziałanie z dwoma niezależnymi strumie-
ni, myszy USB lub dotykowego ekranu na panelu przednim re-
niami obrazu dla każdej kamery na potrzeby rejestracji (wyso-
jestratora. Możliwość podłączenia 6 monitorów HDMI pozwa-
ka jakość) oraz transmisji sieciowej (wysoka kompresja). Obraz
la na stworzenie wielomonitorowego, lokalnego stanowiska
w rozdzielczościach do 8 Mpx zapewnia niezwykle wysoką
dozoru. Obsługę zdalną poprzez sieć z wykorzystaniem kom-
jakość wizualizacji. Obsługa dysków o sumarycznej pojemno-
putera umożliwia przeglądarka internetowa lub oprogramo-
ści do 64 TB oferuje wyjątkowo długie okresy rejestracji. Bez-
wanie klienckie. Dostęp mobilny oferują aplikacje na telefony,
pieczeństwo nagrań gwarantuje opcja zapisu w trybie RAID
smartfony czy tablety. Oprogramowanie sieciowe umożliwia
oraz funkcja monitorowania stanu dysku. Rejestrator dostar-
zdalne zarządzanie instalacją złożoną z wielu rejestratorów.
cza rozwiązanie służące do realizacji sprawnego systemu do-
Opcjonalnie sterowanie zdalne udostępnia pulpit zewnętrz-
zoru, a także umożliwia integrację z instalacjami alarmowymi.
ny (RS-485).
www.spselectronics.pl
MODEL
DS-96128NI-E16
Maks. liczba obsługiwanych kamer
DS-96128NI-E16/H
DS-96256NI-E16
DS-96256NI-E16/H
128
256
strumienie wizyjne i dźwiękowe,wsparcie dwustrumieniowości wizji kamer (DualStream),
dwukierunkowa transmisja dźwięku
Maksymalne prędkości rejestracji
3200 kl./s (25 kl./s na kanał)
6400 kl./s (25 kl./s na kanał)
Maks. rozdzielczość rejestracji z kamer IP
8 Mpx
Pasmo wejściowe
400 Mb/s
640 Mb/s
Pasmo wyjściowe
400 Mb/s
320 Mb/s
Interfejsy komunikacyjne
Wejścia wizyjne
4x Ethernet 1 Gb/s, 10/100/1000 Base-TX (RJ-45), 2x USB 2.0, 2x USB 3.0, RS-485, RS-232
2x HDMI, Full HD
6x HDMI, Full HD
2x HDMI, Full HD
6x HDMI, Full HD
1x VGA (D-Sub), Full HD; 1x LCD, 7’’, ekran dotykowy (wbudowany)
Wejście dźwiękowe
1x Audio (RCA), 1 kΩ / 2 Vpp (+ wejścia kamer IP)
Wyjście dźwiękowe
1x Audio (RCA), 600Ω / wyjście liniowe (+ wyjścia kamer IP)
Wejścia alarmowe
16 (+ wejścia kamer IP) wejść beznapięciowych, NC/NO (złącze zaciskowe)
Wyjście alarmowe
8 (+ wejścia kamer IP) przekaźniki elektroniczne (złącze zaciskowe)
Obsługiwane sieci
LAN/MAN/WAN/Internet
Protokoły sieciowe
TCP, UDP, RTP, DHCP, DDNS, SMTP, NTP, PPPoE, SADP, SNMP, NFS, iSCSI, UPnP, IPv6, RTSP ONVIF, PSIA, CGI
System operacyjny
Embedded Linux
Funkcjonalność
Rejestracja obrazu / dźwięku, udostępnianie obrazu / dźwięku na żywo oraz nagrań użytkownikom zdalnym,
monitorowanie zdarzeń i ich rejestracja w dzienniku, wykonywanie akcji zdarzeniowych, powiadamianie użytkowników
zdalnych o zdarzeniach, sterowanie kamerami obrotowymi, sterowanie urządzeniami wykonawczymi
Rejestracja
Maksymalnie 16 wewnętrznych dysków twardych S-ATA o pojemności całkowitej 64 TB (16 x 4 TB),
macierz eS-ATA, dyski/macierze sieciowe (NAS/SAN), opcjonalnie mini-SAS.
Funkcja monitorowania stanu dysków, funkcja hibernacji dysków.
Wbudowany kontroler RAID-0, 1, 5, 10 (hot-swap). Instalacja dysków w wysuwanych szynach (otwierany panel przedni)
Tryby rejestracji
Monitorowanie zdarzeń
Akcje zdarzeniowe
Data/czas
Inne funkcje/ustawienia
Obsługa lokalna
Obsługa i konfiguracja poprzez sieć IP
Oprogramowanie współpracujące (freeware)
Zasilanie
Ręczna, harmonogram;
Ciągła, z detekcją ruchu (z zapisem przed i po detekcji), alarmowa (z zapisem przed- i poalarmowym);
Liniowa (do zapełnienia), cykliczna (nadpisywanie); Zwykła, redundantna (mirroring, RAID).
Funkcja zabezpieczania wybranych nagrań przed usunięciem oraz dysków przed nadpisaniem.
Alarm, detekcja ruchu, sabotaż, awaria rejestracji, awaria dysku, zapełnienie dysku, awaria sieci IP,
konflikt adresów IP, próba nieuprawnionego logowania
Uruchomienie rejestracji, sygnalizacja dźwiękowa, wysłanie komunikatu e-mail, powiadomienie centrum
monitorowania, wysterowanie wyjścia alarmowego, wysterowanie kamery obrotowej.
Synchronizacja z komputerem lub NTP (strefy czasowe)
Indywidualnie konfigurowalne uprawnienia użytkowników. Maskowanie fragmentów obrazu z kamer.
Kopiowanie/ładowanie ustawień rejestratora. Wbudowany serwer WWW (WebServer). Redundantny zasilacz.
Panel przedni rejestratora (przyciski, ekran dotykowy), mysz USB, pilot IR, opcjonalnie konsola sterująca (RS-485).
Komputer: przeglądarka internetowa, oprogramowanie klienckie
Urządzenia mobilne (telefon, smartfon, tablet): mobilna aplikacja kliencka
iVMS-4200 (Windows i MacOS) – oprogramowanie klienckie (obsługa 256 rejestratorów), funkcjonalność: konfiguracja
rejestratorów, sterowanie pracą, podgląd obrazu „na żywo”, odtwarzanie nagrań, archiwizacja nagrań; nadzorowanie
stanu/zdarzeń rejestratorów, wykonywanie akcji zdarzeniowych, sterowanie kamerami obrotowymi, urządzeniami
wykonawczymi; WebClient – przeglądarka internetowa Internet Explorer, Mozilla Firefox, Google Chrome, Apple Safari
(obsługa 1 rejestratora), funkcjonalność zbliżona do iVMS-4200.; iVMS-4500 – aplikacja kliencka (obsługa 16 rejestratorów) na urządzenia mobilne (telefon, smartfon, tablet): iPhone, Android); StreamMediaServer – serwer strumieni;
IPServer – serwer DDNS; VSPlayer – odtwarzacz nagrań archiwalnych; Local Playback – odtwarzacz nagrań z dysków
twardych; Format Converter – konwerter formatu wideo; IP Finder – lokalizator urządzeń w sieci;
DiskCalculator – kalkulator dysków/czasu rejestracji; NVRCalculator – kalkulator rejestratorów IP;
CameraCalculator – kalkulator kamer IP; API/SDK – narzędzia programistyczne
2x AC 100-240 V, 50 ~ 60 Hz (redundantne)
Pobór mocy
300 W (bez dysków)
Zakres temperatury pracy
-10˚C ~ +55˚C
Zakres wilgotności pracy
10 % ~ 90 % (bez skroplenia)
Wymiary (szer. x wys. x gł.)
442 x 146 x 494 mm (Rack 19’’ 3U)
Centrala - ul. Krakowiaków 80/98, 02-255 Warszawa; tel. 22 518 31 50, fax 22 518 31 70, e-mail: [email protected]
BH Gdańsk - ul. Drożyny 6, 80-302 Gdańsk; tel. 58 624 83 04, fax 58 668 59 20, e-mail: [email protected]
BH Katowice - al. Roździeńskiego 188a, 40-203 Katowice; tel. 32 255 64 27, fax 32 255 64 52, e-mail: [email protected]
BH Poznań - ul. Polska 60, 60-595 Poznań; tel. 61 852 19 02, fax 61 825 09 03, e-mail: [email protected]
BH Wrocław - pl. Gen. Wróblewskiego 3a, 50-413 Wrocław; tel. 71 348 44 64, fax 71 348 36 35, e-mail: [email protected]
16 kg
Dystrybutor
Waga
