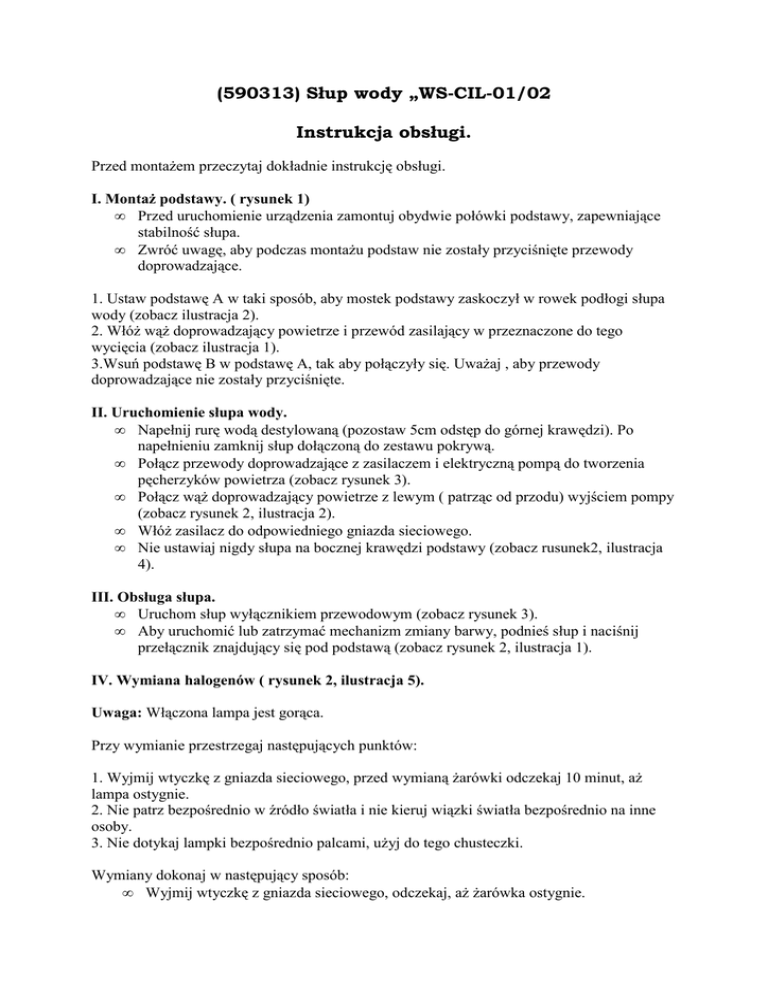

(590313) Słup wody „WS-CIL-01/02
Instrukcja obsługi.
Przed montażem przeczytaj dokładnie instrukcję obsługi.
I. Montaż podstawy. ( rysunek 1)
• Przed uruchomienie urządzenia zamontuj obydwie połówki podstawy, zapewniające
stabilność słupa.
• Zwróć uwagę, aby podczas montażu podstaw nie zostały przyciśnięte przewody
doprowadzające.
1. Ustaw podstawę A w taki sposób, aby mostek podstawy zaskoczył w rowek podłogi słupa
wody (zobacz ilustracja 2).
2. Włóż wąż doprowadzający powietrze i przewód zasilający w przeznaczone do tego
wycięcia (zobacz ilustracja 1).
3.Wsuń podstawę B w podstawę A, tak aby połączyły się. Uważaj , aby przewody
doprowadzające nie zostały przyciśnięte.
II. Uruchomienie słupa wody.
• Napełnij rurę wodą destylowaną (pozostaw 5cm odstęp do górnej krawędzi). Po
napełnieniu zamknij słup dołączoną do zestawu pokrywą.
• Połącz przewody doprowadzające z zasilaczem i elektryczną pompą do tworzenia
pęcherzyków powietrza (zobacz rysunek 3).
• Połącz wąż doprowadzający powietrze z lewym ( patrząc od przodu) wyjściem pompy
(zobacz rysunek 2, ilustracja 2).
• Włóż zasilacz do odpowiedniego gniazda sieciowego.
• Nie ustawiaj nigdy słupa na bocznej krawędzi podstawy (zobacz rusunek2, ilustracja
4).
III. Obsługa słupa.
• Uruchom słup wyłącznikiem przewodowym (zobacz rysunek 3).
• Aby uruchomić lub zatrzymać mechanizm zmiany barwy, podnieś słup i naciśnij
przełącznik znajdujący się pod podstawą (zobacz rysunek 2, ilustracja 1).
IV. Wymiana halogenów ( rysunek 2, ilustracja 5).
Uwaga: Włączona lampa jest gorąca.
Przy wymianie przestrzegaj następujących punktów:
1. Wyjmij wtyczkę z gniazda sieciowego, przed wymianą żarówki odczekaj 10 minut, aż
lampa ostygnie.
2. Nie patrz bezpośrednio w źródło światła i nie kieruj wiązki światła bezpośrednio na inne
osoby.
3. Nie dotykaj lampki bezpośrednio palcami, użyj do tego chusteczki.
Wymiany dokonaj w następujący sposób:
• Wyjmij wtyczkę z gniazda sieciowego, odczekaj, aż żarówka ostygnie.
•
•
•
•
•
Opróżnij rurę z wody.
Połóż słup poziomo.
Odkręć 2 śruby znajdujące się na spodniej stronie i zdejmij podstawę.
Aby zdjąć pierścień zabezpieczający żarówkę, podnieś go do góry i przesuń w bok.
Wyjmij żarówkę i zastąp ją nową.
Uwaga: zaleca się stosowanie żarówek MR 11, 12V/10 Watt ze szkłem ochronnym.
• Złóż urządzenie, przestrzegając powyższych punktów w odwrotnym kierunku.
V. Czyszczenie słupa.
• Minimum raz w roku wypłucz wnętrze rury letnią wodą.
• Do zewnętrznego czyszczenia używaj ciepłej wody i łagodnego płyny. Wytrzyj słup
chusteczką.
VI. Zawartość kompletu:
- 1 słup wody.
- 2 podstawy.
- 1 zasilacz.
- 1 pompa do tworzenia pęcherzyków powietrza.
- 1 pokrywa.
- 1 instrukcja obsługi.
VII. Środki ostrożności.
• Przed otwarciem podstawy odłącz słup od źródła zasilania.
• Urządzenie podłącz do prądu przy użyciu dołączonego zasilacza (230V~/50Hz
wejście, 12V wyjście).
• Przy napełnianiu słupa wodą, uważaj aby nie zalać elementów zewnętrznych.
• Stosuj tylko wodę destylowaną.
• Słup zakrywaj tylko dołączoną pokrywą, która gwarantuje odpowiednie
odprowadzania powietrza. Inne pokrywy mogą doprowadzić do uszkodzenia
urządzenia.
Uwaga: Za szkody powstałe w wyniku nieprzestrzegania instrukcji producent nie ponosi
odpowiedzialności.
VIII. Ustawienie regulacji ilości powietrza.
Urządzenie dysponuje ustawianą, dwukomorową pompą do tworzenie pęcherzyków. Przy
pomocy przycisku ustawienia na pompie możesz regulować ilość powietrza.
Uwaga: Przy większej ilości powietrza (dużej ilości pęcherzyków powietrza) głośności pracy
urządzenia wzrasta, przy mniejszej ilości powietrza- maleje.
Aby zwiększyć ilość powietrza, przekręć przycisk ustawienia zgodnie z ruchem wskazówek
zegara.
Aby zmniejszyć ilości powietrza, przekręć w stronę przeciwną do ruchu wskazówek zegara.
IX. Dane techniczne.
Zasilacz:
230V~ 50Hz, 12V/20VA~ 50Hz sek.
Pompa do tworzenia pęcherzyków: 12V~ 50Hz 3VA
Halogeny:
MR11, 12V 10VA (QR-CBC 35 10W GU/GX 4).
Rysunek 1.
1
2
Widok z boku ( ilustracja 1).
1. Wąż doprowadzający powietrze.
2. Przewód zasilający.
1
2
3
4
5
6
Widok z dołu ( ilustracja 2)
1.
2.
3.
4.
5.
6.
Podstawa B.
Wąż doprowadzający powietrze.
Przewód zasilający.
Podstawa A.
Mostek.
Rowek
Rysunek 2.
1. Mechanizm zmiany barwy.
2. Przewód zasilający
3. Wąż doprowadzający powietrze.
Ilustracja 1
1
2
Ilustracja 2
3
Ilustracja 3.
Pompa do tworzenia pęcherzyków powietrza.
Wąż doprowadzający powietrze.
Ilustracja 4
Przycisk ustawienia
Ilustracja 5
1
2
3
4
5
Nie ustawiać ukośnie
1. Oś.
2. Pierścień zabezpieczający.
3. Tarcza zmiany barwy.
4. Sprężyna.
5. Halogen.
Rysunek 3.
1
2
3
1. Podstawa.
2. Zasilacz.
3. Wyłącznik przewodowy.
4. Pompa do tworzenia pęcherzyków powietrza.
5. Podstawa.
5
4
