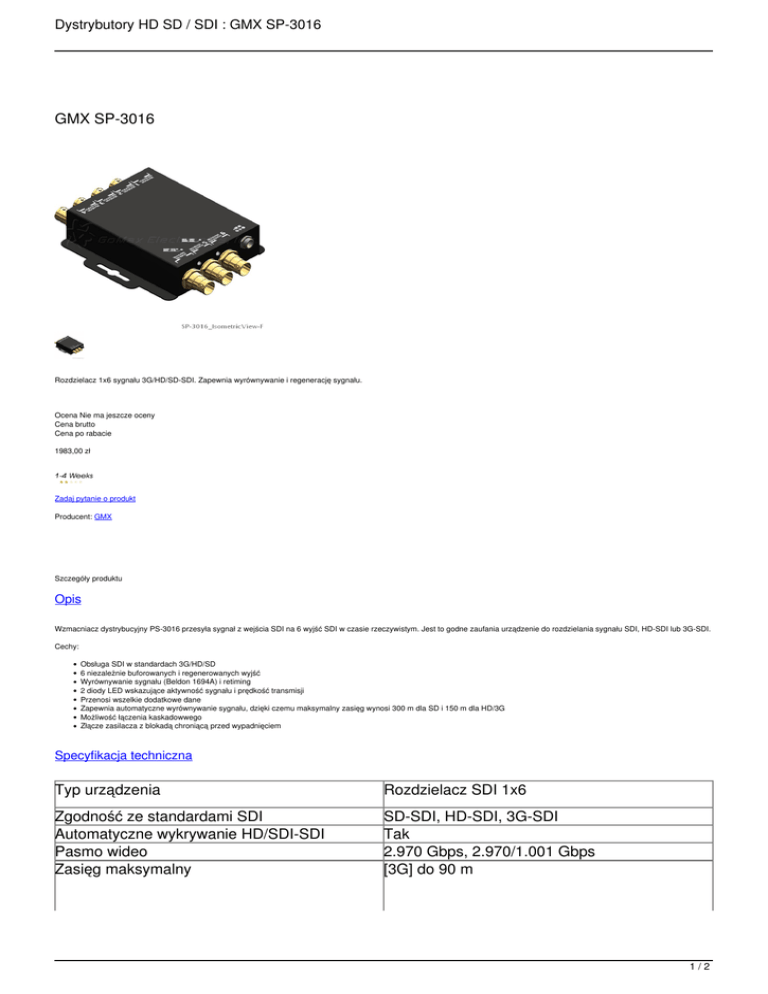

GMX SP-3016
Rozdzielacz 1x6 sygnału 3G/HD/SD-SDI. Zapewnia wyrównywanie i regenerację sygnału.
Ocena Nie ma jeszcze oceny
Cena brutto
Cena po rabacie
1983,00 zł
Zadaj pytanie o produkt
Producent: GMX
Szczegóły produktu
Opis
Wzmacniacz dystrybucyjny PS-3016 przesyła sygnał z wejścia SDI na 6 wyjść SDI w czasie rzeczywistym. Jest to godne zaufania urządzenie do rozdzielania sygnału SDI, HD-SDI lub 3G-SDI.
Cechy:
Obsługa SDI w standardach 3G/HD/SD
6 niezależnie buforowanych i regenerowanych wyjść
Wyrównywanie sygnału (Beldon 1694A) i retiming
2 diody LED wskazujące aktywność sygnału i prędkość transmisji
Przenosi wszelkie dodatkowe dane
Zapewnia automatyczne wyrównywanie sygnału, dzięki czemu maksymalny zasięg wynosi 300 m dla SD i 150 m dla HD/3G
Możliwość łączenia kaskadowwego
Złącze zasilacza z blokadą chroniącą przed wypadnięciem
Specyfikacja techniczna
Typ urządzenia
Rozdzielacz SDI 1x6
Zgodność ze standardami SDI
Automatyczne wykrywanie HD/SDI-SDI
Pasmo wideo
Zasięg maksymalny
SD-SDI, HD-SDI, 3G-SDI
Tak
2.970 Gbps, 2.970/1.001 Gbps
[3G] do 90 m
1/2
Dystrybutory HD SD / SDI : GMX SP-3016
[HD] do 150 m
[SD] do 300 m
Charakterystyka sygnału „oka”
Amplituda: poniżej 800 mV 3% (<10%)
Long time jitter: 0,195 ( <1,0 UI)
Obsługa audio
Wejścia
Wyjścia
Rise Overshoot: Poniżej 2% (<10%)
Max. 7.1 kanałów
1x SDI
6x SDI
Złącze BNC
Obudowa
Wymiary
Masa
Zasilanie
Pobór mocy
Temperatura pracy
Temperatura przechowywania
Wilgotność względna
3G 75 Ω
Metalowa
104 x 77 x 26 mm
323 g
5V 4A DC
max. 10 W
0 – 40 °C
-20 – 60 °C
20-90RH (bez kondensacji)
Schemat połączeń
English
This SP-3016 receives one SDI input, perfectly duplicates it, and re-transmits six SDI outputs for real time multi-viewing. It is a reliable video device splitting a SDI, HD-SDI, or 3G-SDI video
source to six SDI compliant displays at the same time.
KEY FEATURES
3G/HD/SD triple-rate distribution
Six separately buffered and reclocked outputs
Cable equalization (Beldon 1694A) and signal retiming
Dual color LED indication of input lock and rate
Pass all ancillary data
Provides automatic input cable equalization up to 300m (1000ft)@SD, 150m (500ft)@HD/3G
Reclocking SDI signals for cascading and thus longer transmission
Inter-locked power supply for better fixedness
2/2
