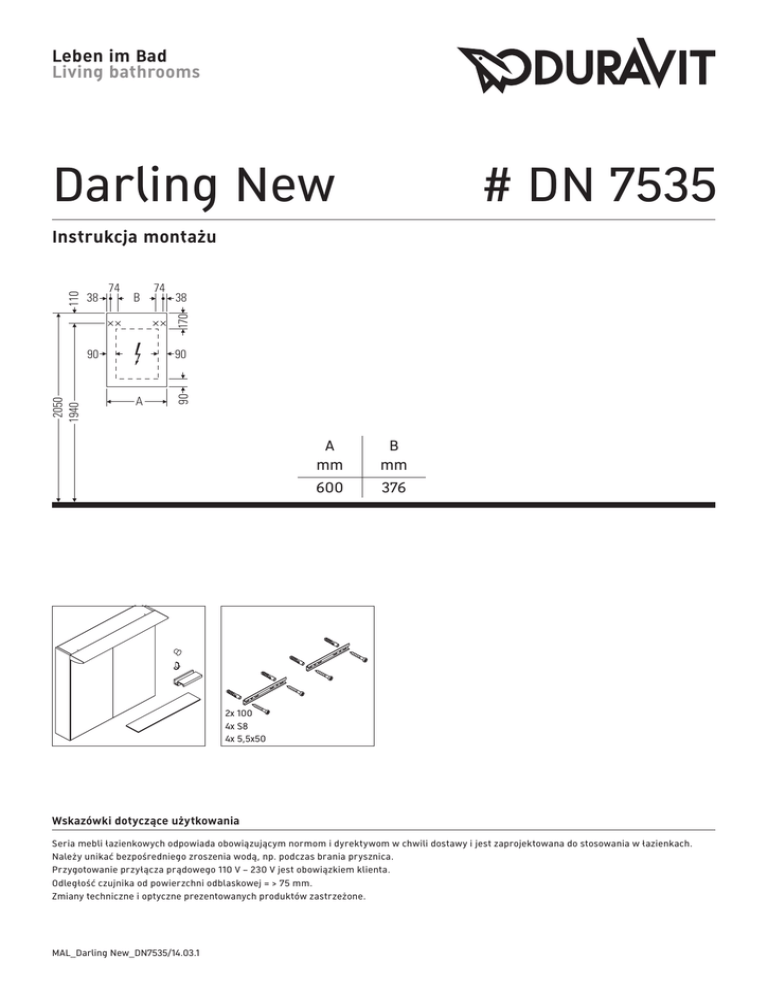

Instrukcja montażu

Leben im Bad
Living bathrooms
Darling New
# DN 7535
38
74
B
74
38
170
110
Instrukcja montażu
90
A
90
2050
1940
90
A
mm
B
mm
600
376
2x 100
4x S8
4x 5,5x50
Wskazówki dotyczące użytkowania
Seria mebli łazienkowych odpowiada obowiązującym normom i dyrektywom w chwili dostawy i jest zaprojektowana do stosowania w łazienkach.
Należy unikać bezpośredniego zroszenia wodą, np. podczas brania prysznica.
Przygotowanie przyłącza prądowego 110 V – 230 V jest obowiązkiem klienta.
Odległość czujnika od powierzchni odblaskowej = > 75 mm.
Zmiany techniczne i optyczne prezentowanych produktów zastrzeżone.
MAL_Darling New_DN7535/14.03.1
1
2
3
4
2
Ø 8 mm
1
230 V
4x
5
6
7
8
9
10
11
12
1
2
8x
4x
14
15
16
17
18
19
20
Best.-Nr. DN7535/14.03.1
13
Duravit AG, Werderstr. 36, 78132 Hornberg, Germany, Phone +49 78 33 700, Fax +49 78 33 70 289, [email protected], www.duravit.de
MAL_Darling New_DN7535/14.03.1
Leben im Bad
Living bathrooms
Instrukcja montażu
do mebli łazienkowych z instalacją elektryczną
Bezpieczeństwo
2
Instalacja elektryczna
3
Montaż
4
Bezpieczeństwo
Zastosowanie zgodnie z przeznaczeniem
Wskazówki dotyczące bezpieczeństwa
Instrukcja montażu jest częścią produktu Duravit
i skierowana jest do osób wykonujących instalację
elektryczną produktu. Należy dokładnie przeczytać
instrukcję montażu i zapewnić jej stałą dostępność.
Zagrożenie dla życia
Kontakt z elementem znajdującym się do pod napięciem
prowadzi do porażenia prądem elektrycznym.
>> Instalację elektryczną należy przeprowadzić zgodnie
z krajowymi, europejskimi i międzynarodowymi
wytycznymi i normami.
>> Należy zachować strefy ochronne do pomieszczeń
wilgotnych zgodnie z normami krajowymi, przepisami
lokalnymi i dyrektywą niskonapięciową.
>> W przypadku pomieszczeń wilgotnych i innych,
specjalnie opisanych pomieszczeniach wykonać
przyłącze elektroniczne za pomocą wyłącznika
instalacyjnego GFI.
>> Przed instalacją odłączyć komponenty elektryczne od
zasilania.
>> Sprawdzić, czy wszystkie komponenty są pozbawione
napięcia.
>> Uniemożliwić przypadkowe włączenie dopływu prądu.
Grupa docelowa i kwalifikacje
Instalacja elektryczna może być przeprowadzana wyłącznie
przez wykwalifikowanych elektryków.
Stopień ochrony produktów Duravit
Stopień ochrony produktów Duravit przewodzących prąd
odpowiada co najmniej standardowi IP 44.
Klasy ochrony lampek ściennych
Klasa ochrony
Przewód przyłączeniowy
I
H05VV-F, 3x 1,5 mm2
II
H03VV-F, 2x 0,75 mm2
Wytyczne i normy
Produkty Duravit spełniają wytyczne oznaczenia CE:
Przedostawanie się ciał obcych i wody
Ciała obce lub woda w urządzeniu mogą doprowadzić do
zwarcia i spowodować uszkodzenie produktu.
>> Przestrzegać stref ochronnych dla produktów Duravit.
Strefy ochronne
0
Znaki i symbole
Symbol
A
Znaczenie
0
60
Ten symbol oznacza pożyteczne i ważne
informacje.
Sekunda
>
Konieczna czynność obsługowa
1
2250
s
60
2
B
0
A Szafka z lustrem z IP 44 może sięgać do strefy 2.
B Gniazdo w szafce z lustrem musi być zainstalowane poza strefami.
2 MAL_51240/16.03.1
Instalacja elektryczna
Instalacja elektryczna dla klasy ochrony I
Przyłącze elektryczne
L
N
Opcjonalne przyłącze zewnętrznego przycisku
L
N
L'
Instalacja elektryczna dla klasy ochrony II
Przyłącze elektryczne
L
N
L
N
Opcjonalne przyłącze zewnętrznego przycisku
L
N
L'
MAL_51240/16.03.1 3
Montaż
Duravit AG · P.O. Box 240 · Werderstr. 36, 78132 Hornberg, Germany · Phone +49 7833 70 0 · Fax +49 7833 70 289 · [email protected] · www.duravit.com
Tryb wystawowy
Sterownik wyposażony jest w tryb wystawowy. Gdy
włączony jest tryb wystawowy, to po wyłączeniu
oświetlenie automatycznie włącza się ponownie po 90
sekundach.
Podczas montażu pod napięciem można włączyć tryb
wystawowy, niechcący naciskając diodę dotykową lub
przełącznik na podczerwień.
>65 s
Oświetlenie miga 6 razy.
>> Aby wyłączyć tryb wystawowy, należy ponownie
przytrzymać diodę dotykową lub przełącznik na
podczerwień przez co najmniej 65 sekund. W przypadku
przełącznika na podczerwień użyć do tego przedmiotu
odbijającego światło (papieru).
Oświetlenie miga 4 razy.
4 MAL_51240/16.03.1
Order no. 51240/16.03.1 We reserve the right to make technical improvements and enhance the appearance of the products shown
>> Aby włączyć tryb wystawowy, należy przytrzymać
diodę dotykową lub przełącznik na podczerwień przez
co najmniej 65 sekund. W przypadku przełącznika na
podczerwień użyć do tego przedmiotu odbijającego
światło (papieru).
