ROZBUDOWA Z PRZEBUDOWĄ ISTNIEJĄCEGO CENTRUM HANDLOWEGO BIELANY Z PARKINGIEM
PODZIEMNYM, OBSŁUGĄ KOMUNIKACYJNĄ I TOWARZYSZĄCĄ MU INFRASTRUKTURĄ TECHNICZNĄ.

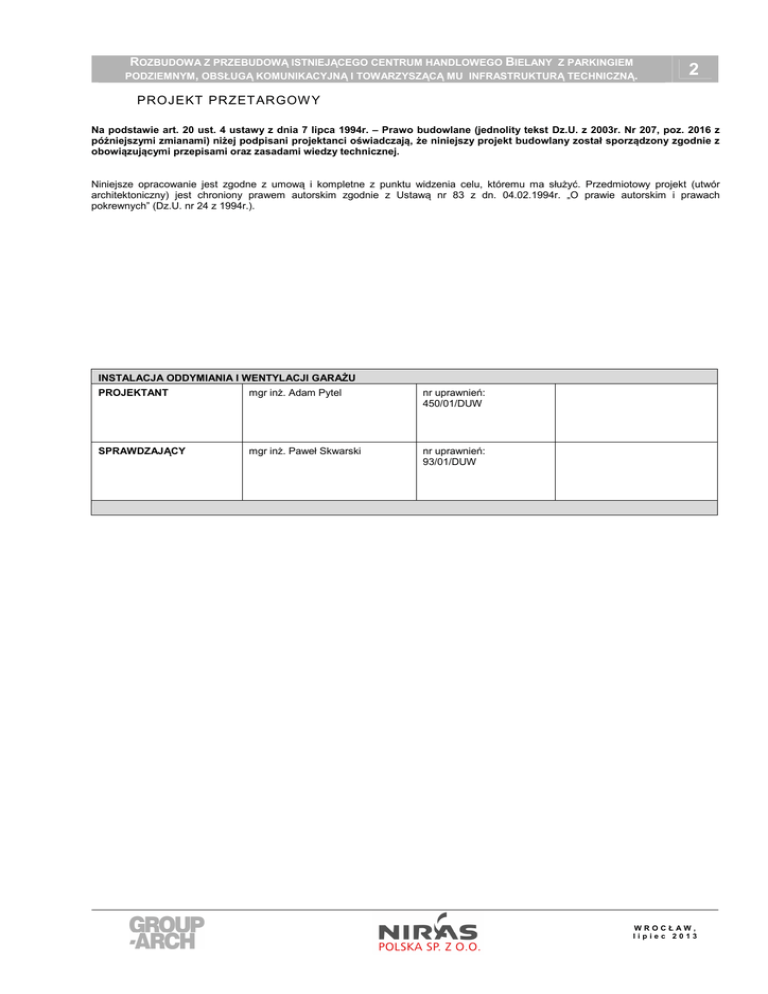

2
PROJEKT PRZET ARGOW Y
Na podstawie art. 20 ust. 4 ustawy z dnia 7 lipca 1994r. – Prawo budowlane (jednolity tekst Dz.U. z 2003r. Nr 207, poz. 2016 z
późniejszymi zmianami) niżej podpisani projektanci oświadczają, że niniejszy projekt budowlany został sporządzony zgodnie z
obowiązującymi przepisami oraz zasadami wiedzy technicznej.
Niniejsze opracowanie jest zgodne z umową i kompletne z punktu widzenia celu, któremu ma służyć. Przedmiotowy projekt (utwór
architektoniczny) jest chroniony prawem autorskim zgodnie z Ustawą nr 83 z dn. 04.02.1994r. „O prawie autorskim i prawach
pokrewnych” (Dz.U. nr 24 z 1994r.).
INSTALACJA ODDYMIANIA I WENTYLACJI GARAŻU
PROJEKTANT
mgr inż. Adam Pytel
nr uprawnień:
450/01/DUW
SPRAWDZAJĄCY
mgr inż. Paweł Skwarski
nr uprawnień:
93/01/DUW
WROCŁAW,
lipiec 2013
I.
3
PROJEKT PRZETARGOWY
SPIS Z AW ART OŚCI OPRACOW ANI A
I.
KARTA TYTUŁOWA PROJEKTU ............................................................................... BŁĄD! NIE ZDEFINIOWANO ZAKŁADKI.
II.
SPIS ZAWARTOŚCI OPRACOWANIA...................................................................................................................................... 3
III.
CZĘŚĆ OPISOWA..................................................................................................................................................................... 4
1.
PODSTAWA OPRACOWANIA .................................................................................................................................................. 4
2.
ZAKRES OPRACOWANIA ........................................................................................................................................................ 4
3.
ZAŁOŻENIA SPOSOBU PRACY SYSTEMU ............................................................................................................................. 4
3.1. ZAŁOŻENIA W ZAKRESIE PRACY INSTALACJI W TRYBIE WENTYLACJI POŻAROWEJ. .................................................. 4
3.2. ZAŁOŻENIA W ZAKRESIE PRACY INSTALACJI W TRYBIE WENTYLACJI BYTOWEJ. ....................................................... 6
4.
OPIS DZIAŁANIA WENTYLACJI STRUMIENIOWEJ GARAŻY ................................................................................................ 6
4.1. TRYB WENTYLACJI POŻAROWEJ.......................................................................................................................................... 7
4.1.1. POŻAR W STREFIE DETEKCJI DYMU A ............................................................................................................................... 7
4.1.2. POŻAR W STREFIE DETEKCJI DYMU B ............................................................................................................................... 8
4.1.3. POŻAR W STREFIE DETEKCJI DYMU C ............................................................................................................................... 8
4.1.4. POŻAR W STREFIE DETEKCJI DYMU D ............................................................................................................................... 9
4.1.5. POŻAR W STREFIE DETEKCJI DYMU E ............................................................................................................................... 9
4.1.6. POŻAR W STREFIE DETEKCJI DYMU F ............................................................................................................................. 10
4.1.7. POŻAR W STREFIE DETEKCJI DYMU G ............................................................................................................................. 10
4.1.8. POŻAR W STREFIE DETEKCJI DYMU H ............................................................................................................................. 11
4.2. TRYB WENTYLACJI BYTOWEJ ............................................................................................................................................. 11
5.
AKUSTYKA ............................................................................................................................................................................. 12
6.
WYTYCZNE ............................................................................................................................................................................. 17
6.1. WYTYCZNE KONSTRUKCYJNE I ARCHITEKTONICZNE ..................................................................................................... 17
6.2. WYTYCZNE OCHRONY PRZECIWPOŻAROWEJ. ................................................................................................................. 17
6.3. WYTYCZNE DLA INSTALACJI SSP. ...................................................................................................................................... 17
6.4. WYTYCZNE INSTALACJI SANITARNYCH. ............................................................................................................................ 19
6.5. WYTYCZNE DLA BRANŻY ELEKTRYCZNEJ. ....................................................................................................................... 19
6.6. WYTYCZNE SYSTEMU AUTOMATYCZNEJ REGULACJI ..................................................................................................... 19
7.
UWAGI KOŃCOWE ................................................................................................................................................................. 20
8.
ZESTAWIENIE ELEMENTÓW ................................................................................................................................................. 21
8.1. ZESTAWIENIE KLAP PPOŻ.................................................................................................................................................... 21
8.2. ZESTAWIENIE WENTYLATORÓW ......................................................................................................................................... 21
8.3. ZESTAWIENIE KANAŁÓW W SYSTEMIE PROMADUCT-500 ............................................................................................... 22
IV.
CZĘŚĆ RYSUNKOWA ............................................................................................................................................................ 23
SPIS RYSUNKÓW........................................................................................................................................................................... 23
V.
ZAŁĄCZNIKI ........................................................................................................................................................................... 23
SPIS ZAŁĄCZNIKÓW ..................................................................................................................................................................... 23
WROCŁAW,
lipiec 2013
4
II.
CZĘŚĆ OPISOW A
1. PODSTAWA OPRACOWANIA
1.
2.
3.
4.
5.
Projekt opracowano na podstawie:
Projektu budowlanego z października 2012.
Projektu architektonicznego.
Wytycznych Fläkt Woods dotyczących projektowania wentylacji strumieniowej garaży.
Norm i aktualnych przepisów.
Opracowania Zakładu Badań Ogniowych ITB pt. „Centrum Handlowe Bielany w gm. Kobierzyce /k
Wrocławia. Raport z obliczeń numerycznych rozprzestrzeniania się dymu i ciepła w celu oceny
działania systemu wentylacji pożarowej części handlowo-usługowej oraz garażu podziemnego” z
września 2012 r. oraz aneksu do powyższego opracowania p.t. „Park Handlowy Bielany Wrocławskie
w gminie Kobierzyce /k Wrocławia. Ocena wpływu zmian w projekcie budowlanym na skuteczność
funkcjonowania systemów wentylacji pożarowej w budynku” z października 2012 (dalej zwanymi
symulacją komputerową CFD).
2. ZAKRES OPRACOWANIA
Niniejsze opracowanie obejmuje projekt przetargowy instalacji wentylacji bytowej oraz wentylacji
pożarowej w garażu podziemnym w Centrum Handlowym Bielany w Bielanach Wrocławskich w gminie
Kobierzyce, przy zastosowaniu wentylatorów strumieniowych firmy Fläkt Woods.
Opracowanie to zostało potwierdzone przez symulację komputerową CFD przeprowadzoną na
trójwymiarowym modelu garażu.
Niniejsze opracowanie nie obejmuje systemu automatycznej regulacji. Projekt automatycznej regulacji
ujęty jest w oddzielnym opracowaniu. Instalacja wentylacyjna innych pomieszczeń jest poza zakresem
niniejszego opracowania. Poza zakresem są również wszystkie pozostałe instalacje.
3. ZAŁOŻENIA SPOSOBU PRACY SYSTEMU
W opracowaniu założono uzyskanie odstępstwa od § 277 Rozporządzenia w sprawie warunków
technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75 z 2002r. z późniejszymi
zmianami) dotyczącego powierzchni strefy pożarowej obejmującej garaż podziemny.
W niniejszym opracowaniu rozpatrywany jest wjazd wyłącznie samochodów osobowych.
3.1. Założenia w zakresie pracy instalacji w trybie wentylacji pożarowej.
W przypadku wykrycia pożaru przez System Sygnalizacji Pożaru (SSP), wyłączana jest wentylacja
bytowa garażu z I-go stopnia detekcji przez jedną czujkę dymu. Po zadziałaniu drugiej czujki dymu system
wentylacji przechodzi w tryb wentylacji pożarowej. W zależności od miejsca wykrycia dymu określone są
miejsca nawiewu i wyciągu powietrza oraz kierunek działania wentylatorów strumieniowych. Założono
wystąpienie pożaru tylko w jednej strefie detekcji dymu i niezależnie od rozprzestrzeniania się dymu nie
dopuszcza się zmiany scenariuszy pożarowych. W przypadku wykrycia pożaru w dwóch różnych strefach
detekcji dymu należy zrealizować scenariusz dla pierwszej strefy detekcji dymu, w której wykryto pożar. Alarm
z drugiej czujki dymu przyspiesza II stopień detekcji, nie zmienia natomiast scenariusza pożarowego.
Poniższa tabela przedstawia projektowaną ilość powietrza oraz funkcję jaką pełnią poszczególne
punkty nawiewno - wywiewne dla poszczególnych stref detekcji dymu.
WROCŁAW,
lipiec 2013
5
Strumień wywiewu
w I fazie pożaru /
w II fazie pożaru
po czasie 330 s od
jego wykrycia
Punkt wywiewu
Strumień nawiewu
mechanicznego w
I fazie pożaru / w II
fazie pożaru po
czasie 330 s od
jego wykrycia
Punkt nawiewu
mechanicznego
-
[m3/h]
-
[m3/h]
-
75.000 / 150.000
A
200.000 / 400.000
NW-4
37.500 / 75.000
50.000 / 100.000
B
C
D
E
200.000 / 400.000
200.000 / 400.000
200.000 / 400.000
200.000 / 400.000
200.000 / 400.000
NW-5
NW-6
NW-7
NW-6
37.500 / 75.000
NW-2
50.000 / 100.000
NW-4
50.000 / 100.000
NW-6
50.000 / 100.000
NW-4
50.000 / 100.000
NW-5
50.000 / 100.000
NW-7
50.000 / 100.000
NW-2
50.000 / 100.000
50.000 / 100.000
NW-4
NW-6
50.000 / 100.000
200.000 / 400.000
NW-7
NW-2
NW-3
50.000 / 100.000
H
NW-4
NW-2
50.000 / 100.000
200.000 / 400.000
NW-2
50.000 / 100.000
50.000 / 100.000
G
NW-6
NW-4
50.000 / 100.000
F
NW-5
NW-6
NW-2
NW-3
50.000 / 100.000
NW-6
Punkt napływu
kompensacyjnego
Strefa detekcji
dymu, w której
wykryto pożar
Tabela 1. Wydajność systemu oddymiania garażu z zależności od oddymianej strefy detekcji dymu.
NP1
BW-1
BW-2
BW-3
BW-4
NP1
BW-1
BW-2
BW-3
BW-4
NP1
BW-1
BW-2
BW-3
BW-4
NP1
BW-1
BW-2
BW-3
BW-4
NP1
BW-1
BW-2
BW-3
NP1
BW-1
BW-3
BW-4
NP1
BW-1
BW-2
BW-3
BW-4
NP1
BW-1
BW-2
BW-3
BW-4
WROCŁAW,
lipiec 2013
6
Zakłada się, że instalacja tryskaczowa uruchomi się przed uruchomieniem wentylatorów
strumieniowych lecz nie przewiduje się celowego ich opóźniania. Dlatego uruchomienie wentylacji pożarowej
nie jest uzależniane od uruchomienia instalacji tryskaczowej.
Szczegółowy scenariusz uruchomienia instalacji oddymiania garaży przedstawiony jest w punkcie 4.1.
Ponieważ przewidywana temperatura dymu usuwanego nie przekracza 400ºC, można zastosować
wentylatory oddymiające klasy F400 120 (400ºC/120min). Nie udowodniono bezpieczeństwa ekip
ratowniczych, więc nie można obniżyć klasy wentylatorów.
3.2. Założenia w zakresie pracy instalacji w trybie wentylacji bytowej.
Wentylacja bytowa w czasie braku detekcji pożaru w garażu sterowana będzie według dwóch progów
detekcji CO i LPG:
• Przewietrzanie: wydajność wentylacji mechanicznej około 145 m3/h na miejsce postojowe.
Wentylatory strumieniowe – praca okresowa na I biegu. Wentylatory główne – praca okresowa.
Zakładany czas przewietrzania to załączenie co godzinę na 10 minut, lecz docelowo obsługa powinna
ustawić w/w czas w zależności od potrzeby wentylacji garażu (natężenie ruchu, występowanie
nieprzyjemnych zapachów, itd.). Załączenie wentylacji od detekcji CO i LPG następuje niezależnie od
trybu przewietrzania.
• I próg detekcji CO i/lub LPG: wydajność wentylacji mechanicznej około 200 m3/h na miejsce
postojowe. Wentylatory strumieniowe – praca ciągła na I biegu. Wentylatory główne – praca ciągła.
• Tryb awaryjny - II próg detekcji CO i/lub LPG: wydajność wentylacji mechanicznej około 220 m3/h na
miejsce postojowe. Wentylatory strumieniowe – praca ciągła na II biegu. Wentylatory główne – praca
ciągła. Utrzymanie się trybu awaryjnego przez czas dłuższy niż 10minut wynikającego z utrzymania
się stężenia LPG powyżej II progu detekcji powoduje podwojenie wydajności wentylatorów głównych
wyciągowych (wówczas łączna wydajność systemu będzie analogiczna jak w przypadku trybu
wentylacji pożarowej), zatrzymanie wentylacji bytowej innych pomieszczeń obrębie garażu (jak w
przypadku sygnału o pożarze) oraz ogłoszenie alarmu i ewakuację garażu. Wyżej opisany czas 10
minut może zostać skorygowany na etapie realizacji lub użytkowania instalacji po zatwierdzeniu przez
rzeczoznawcę ds. ppoż.
Zakłada się następujące progi detekcji:
2 progi detekcji CO:
• I próg – 30ppm
• Tryb awaryjny (II próg) – 80ppm
2 progi detekcji LPG:
• I próg – 5% dolnej granicy wybuchowości
• Tryb awaryjny (II próg) – 20% dolnej granicy wybuchowości.
Szczegółowe założenia dla poszczególnych stref detekcji ujęto w punkcie 4.2.
4. OPIS DZIAŁANIA WENTYLACJI STRUMIENIOWEJ GARAŻY
Bezkanałowy mechaniczny system wentylacji garaży wykorzystuje do usuwania zanieczyszczonego
powietrza wentylatory strumieniowe do transportu powietrza od punktów nawiewnych do punktów
wyciągowych powodując jednocześnie rozcieńczanie i usuwanie zanieczyszczonego powietrza oraz
wentylatory wyciągowe do usuwania powietrza zanieczyszczonego na zewnątrz budynku.
Projektowany w garażu system bezkanałowy instalacji wentylacji oddymiającej, w czasie potrzebnym
do ewakuacji ludzi, będzie chronił przed wystąpieniem na przejściach ewakuacyjnych zadymienia lub
temperatury, uniemożliwiających bezpieczną ewakuację, tj. na wysokości 2,0 m od posadzki widzialność
znaków ewakuacyjnych świecących światłem własnym na skutek zadymienia nie spadnie poniżej 10m, a
temperatura nie przekroczy 60ºC. Założenia te potwierdzono w symulacjach komputerowych, których celem
była przede wszystkim analiza warunków i czasu ewakuacji ludzi z przestrzeni garażu podziemnego.
Rozważono czas detekcji i alarmowania, czas rozpoznania i reakcji, czas przejścia oraz margines
bezpieczeństwa.
Dzięki przetłaczaniu znacznej ilości powietrza system strumieniowy oddymiający powoduje obniżenie
temperatury w całym obszarze garażu, w tym usuwanego dymu.
Dla garażu przewidziano instalację wentylacji mechanicznej strumieniowej, pełniącej 2 funkcje:
WROCŁAW,
lipiec 2013
7
- Wentylacji bytowej - w warunkach normalnej eksploatacji, instalacji wentylacji mechanicznej nawiewno wywiewnej o wydajności sterowanej czujnikami niedopuszczalnego poziomu stężenia CO i LPG.
- Wentylacji pożarowej - w warunkach zagrożenia pożarowego, instalacji wentylacji mechanicznej
nawiewno - wywiewnej oddymiającej ograniczającej zadymienie i zapewniającej widoczność
wystarczającą do ewakuacji ludzi, natomiast po czasie ewakuacji główną funkcją jest usuwanie dymu i
gazów pożarowych.
Analizowany obszar obejmuje 1 kondygnację garażu podziemnego w Centrum Handlowym Bielany w
Bielanach Wrocławskich w gminie Kobierzyce. Kondygnacja ta stanowi jedną strefę pożarową podzieloną na
8 stref detekcji dymu.
Dla każdej ze stref detekcji dymu przewidziano scenariusz pożarowy, w którym przedstawiono w jaki
sposób i w jakiej kolejności poszczególne elementy systemu wentylacji garażu przechodzą w tryb pożarowy.
Ogólny scenariusz czasowy przedstawia się następująco:
Wykrycie pożaru w jednej ze stref detekcji dymu lub strefach przyległych przez jedną czujkę dymu lub
wciśnięcie przycisku ROP:
• Wyłączenie systemu pełniącego funkcję wentylacji bytowej - wyłączenie wentylatorów głównych oraz
strumieniowych.
• Zamknięcie wszystkich klap przeciwpożarowych systemu strumieniowego, które nie biorą udziału w
systemie oddymiania lub napowietrzania pożarowego i otwarcie wszystkich klap przeciwpożarowych
systemu strumieniowego biorących udział w systemie oddymiania lub napowietrzania pożarowego
garażu (tylko od detekcji przez czujkę - klapy sterowane z SSP).
• Pozostałe klapy ppoż. w pozycji zgodnej ze scenariuszem pożarowym.
Wykrycie pożaru przez dwie czujki w jednej strefie detekcji dymu lub jedną czujkę w strefie detekcji dymu
i wciśnięcie ROP w dowolnej strefie:
• Zamknięcie wszystkich klap przeciwpożarowych systemu strumieniowego, które nie biorą udziału w
systemie oddymiania lub napowietrzania pożarowego i otwarcie wszystkich klap przeciwpożarowych
systemu strumieniowego biorących udział w systemie oddymiania lub napowietrzania pożarowego
garażu (tylko od detekcji przez czujkę - klapy sterowane z SSP).
• Pozostałe klapy ppoż. w pozycji zgodnej ze scenariuszem pożarowym.
• Zamknięcie bram wjazdowych w zależności od scenariusza pożarowego (bramy sterowane z SSP).
• Załączenie wentylatorów głównych pracujących z 50-procentową wydajnością niezwłocznie po
wykryciu pożaru i ogłoszeniu alarmu pożarowego.
• Uruchomienie odpowiednich wentylatorów strumieniowych na II biegu (zgodnie ze scenariuszem dla
danej strefy detekcji) oraz zwiększenie wydajności wentylatorów głównych do 100% w czasie około
330s od momentu wykrycia pożaru (czyli około 420s od momentu rozpoczęcia pożaru).
strumieniowych lecz nie przewiduje się celowego ich opóźniania.
Wszystkie wentylatory oddymiające, które nie pracują w trybie wentylacji bytowej lub w czasie
napowietrzania pożarowego należy odciąć bateriami klap ppoż. w celu uniknięcia krótkiego spięcia.
4.1. Tryb wentylacji pożarowej.
4.1.1.
•
•
•
•
•
•
•
Pożar w strefie detekcji dymu A
Następuje wyłączenie wszystkich wentylatorów głównych i strumieniowych pracujących w trybie
wentylacji bytowej.
Następuje zamknięcie klap przeciwpożarowych w punkcie NW-4B. Klapy ppoż. przy wentylatorach
oddymiających NW-5d, NW-6c i NW-6d oraz przy wentylatorach głównych układów NW-2, NW-3 i
NW-7 pozostają zamknięte.
Następuje otwarcie klap ppoż. przy wentylatorze oddymiającym NW-5c oraz przy wentylatorach
głównych układu NW-4. Klapy ppoż. w punkcie NW-4A pozostają otwarte.
Pozostałe klapy ppoż. w pozycji zgodnej ze scenariuszem pożarowym.
Następuje zamknięcie bramy wjazdowej BW-1. Bramy wjazdowe BW-2, BW-3 i BW-4 pozostają
otwarte.
Następuje włączenie w funkcji "ODDYMIANIA" wszystkich wentylatorów głównych w układzie NW-4
pracujących z wydajnością 50.000m3/h każdy. Łączna wydajność wyciągowa wentylatorów wynosi:
V=200.000m³/h.
Następuje włączenie w funkcji "NAWIEWU" wentylatorów głównych NW-5a, NW-5b i NW-5c w
układzie NW-5 pracujących z wydajnością 25.000m3/h każdy oraz wentylatorów NW-6a i NW-6b w
WROCŁAW,
lipiec 2013
•
•
•
•
układzie NW-6 pracujących z wydajnością 18.750m3/h każdy. Łączna wydajność nawiewu
mechanicznego wynosi: V=112.500m³/h.
Następuje zwiększenie wydajności wszystkich wentylatorów głównych w układzie NW-4 do
100.000m3/h. Łączna wydajność wyciągowa wentylatorów wynosi: V=400.000m³/h.
Następuje zwiększenie wydajności wentylatorów głównych NW-5a, NW-5b i NW-5c w układzie NW-5
do 50.000m3/h oraz wentylatorów NW-6a i NW-6b w układzie NW-6 do 37.500m3/h. Łączna
wydajność nawiewu mechanicznego wynosi: V=225.000m³/h.
Wentylatory strumieniowe nr J25÷J27, J37, J51÷J57 i J62÷J65 – praca ciągła na II biegu. Wentylatory
rewersyjne pracują w kierunku punktu wyciągowego NW-4A.
Powietrze uzupełniane jest punktem naturalnego napływu powietrza NP1, ażurem w zamkniętej
bramie wjazdowej BW-1 oraz otwartymi bramami wjazdowymi BW-2, BW-3 i BW-4.
4.1.2.
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Pożar w strefie detekcji dymu B
wentylacji bytowej.
Następuje zamknięcie klap przeciwpożarowych w punkcie NW-4A. Klapy ppoż. przy wentylatorach
oddymiających NW-2c, NW-2d, NW-6c i NW-6d oraz przy wentylatorach głównych układów NW-3,
NW-5 i NW-7 pozostają zamknięte.
Następuje otwarcie klap ppoż. przy wentylatorach głównych układu NW-4. Klapy ppoż. w punkcie
NW-4B pozostają otwarte.
otwarte.
V=200.000m³/h.
Następuje włączenie w funkcji "NAWIEWU" wentylatorów głównych NW-2a i NW-2b w układzie NW-2
oraz wentylatorów NW-6a i NW-6b w układzie NW-6 pracujących z wydajnością 25.000m3/h każdy.
Łączna wydajność nawiewu mechanicznego wynosi: V=100.000m³/h.
Następuje zwiększenie wydajności wentylatorów głównych NW-2a i NW-2b w układzie NW-2 oraz
wentylatorów NW-6a i NW-6b w układzie NW-6 do 50.000m3/h. Łączna wydajność nawiewu
Wentylatory strumieniowe nr J22÷J23, J25÷J27, J37, J51÷J57 i J62÷J65 – praca ciągła na II biegu.
Wentylatory rewersyjne pracują w kierunku punktu wyciągowego NW-4B.
Powietrze uzupełniane jest punktem naturalnego napływu powietrza NP1, ażurem w zamkniętej
bramie wjazdowej BW-1 oraz otwartymi bramami wjazdowymi BW-2, BW-3 i BW-4.
4.1.3.
•
8
Pożar w strefie detekcji dymu C
wentylacji bytowej.
Klapy ppoż. przy wentylatorach oddymiających NW-2c, NW-2d, NW-4c, NW-4d, NW-6c i NW-6d oraz
przy wentylatorach głównych układów NW-3 i NW-7 pozostają zamknięte.
Następuje otwarcie klap ppoż. przy wentylatorach oddymiających NW-5c i NW-5d. Klapy ppoż. w
punktach NW-4A i NW-4B pozostają otwarte.
Bramy wjazdowe BW-1, BW-2, BW-3 i BW-4 pozostają otwarte.
V=200.000m³/h.
pracujących z wydajnością 18.750m3/h każdy oraz wentylatorów NW-4a i NW-4b w układzie NW-4
oraz NW-6a i NW-6b w układzie NW-6 pracujących z wydajnością 25.000m3/h każdy. Łączna
wydajność nawiewu mechanicznego wynosi: V=137.500m³/h.
WROCŁAW,
lipiec 2013
•
•
•
•
Następuje zwiększenie wydajności wentylatorów głównych NW-2a i NW-2b w układzie NW-2 do
37.500m3/h oraz wentylatorów NW-4a i NW-4b w układzie NW-4 oraz NW-6a i NW-6b w układzie
NW-6 do 50.000m3/h. Łączna wydajność nawiewu mechanicznego wynosi: V=275.000m³/h.
Wentylatory strumieniowe nr J30÷J36, J38, J58÷J61 i J64÷J65 – praca ciągła na II biegu. Wentylatory
rewersyjne pracują w kierunku punktu wyciągowego NW-5.
Powietrze uzupełniane jest punktem naturalnego napływu powietrza NP1 oraz otwartymi bramami
wjazdowymi BW-1, BW-2, BW-3 i BW-4.
4.1.4.
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Pożar w strefie detekcji dymu D
wentylacji bytowej.
Następuje otwarcie klap ppoż. przy wentylatorach głównych układu NW-6. Klapy ppoż. w punktach
NW-4A i NW-4B pozostają otwarte.
V=200.000m³/h.
Następuje włączenie w funkcji "NAWIEWU" wentylatorów głównych NW-4a i NW-4b w układzie NW-4,
NW-5a i NW-5b w układzie NW-5 oraz NW-7a i NW-7b w układzie NW-7 pracujących z wydajnością
25.000m3/h każdy. Łączna wydajność nawiewu mechanicznego wynosi: V=150.000m³/h.
Następuje zwiększenie wydajności wentylatorów głównych NW-4a i NW-4b w układzie NW-4, NW-5a i
NW-5b w układzie NW-5 oraz NW-7a i NW-7b w układzie NW-7 do 50.000m3/h. Łączna wydajność
nawiewu mechanicznego wynosi: V=300.000m³/h.
Wentylatory strumieniowe J24, J28÷J32, J44, J50÷J54, J56, J60÷J61 i J66 – praca ciągła na II biegu.
Wentylatory rewersyjne pracują w kierunku punktu wyciągowego NW-6.
4.1.5.
•
9
Pożar w strefie detekcji dymu E
wentylacji bytowej.
otwarte.
V=200.000m³/h.
Następuje włączenie w funkcji "NAWIEWU" wentylatorów głównych NW-2a i NW-2b w układzie NW-2,
NW-4a i NW-4b w układzie NW-4, oraz NW-6a i NW-6b w układzie NW-6 pracujących z wydajnością
25.000m3/h każdy. Łączna wydajność nawiewu mechanicznego wynosi: V=150.000m³/h.
Następuje zwiększenie wydajności wentylatorów głównych NW-2a i NW-2b w układzie NW-2, NW-4a i
NW-4b w układzie NW-4, oraz NW-6a i NW-6b w układzie NW-6 do 50.000m3/h. Łączna wydajność
nawiewu mechanicznego wynosi: V=300.000m³/h.
WROCŁAW,
lipiec 2013
•
•
Wentylatory strumieniowe nr J3÷J8, J16÷J21 i J39÷J49 – praca ciągła na II biegu. Wentylatory
wjazdowymi BW-1, BW-2 i BW-3.
4.1.6.
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Pożar w strefie detekcji dymu F
wentylacji bytowej.
Klapy ppoż. przy wentylatorach oddymiających NW-4c, NW-4d, NW-7c i NW-7d oraz przy
wentylatorach głównych układów NW-3, NW-5 i NW-6 pozostają zamknięte.
otwarte.
Następuje włączenie w funkcji "ODDYMIANIA" wszystkich wentylatorów głównych układzie NW-2
V=200.000m³/h.
Wentylatory strumieniowe nr J1÷J2, J16÷J21 i J39÷J49 – praca ciągła na II biegu. Wentylatory
wjazdowymi BW-1, BW-3 i BW-4.
4.1.7.
•
10
Pożar w strefie detekcji dymu G
wentylacji bytowej.
V=200.000m³/h.
Wentylatory strumieniowe nr J9÷J15, J22÷J23, J69 i J72 – praca ciągła na II biegu. Wentylatory
WROCŁAW,
lipiec 2013
4.1.8.
•
•
•
•
•
•
•
•
•
•
•
11
Pożar w strefie detekcji dymu H
wentylacji bytowej.
NW-4A iNW-4B pozostają otwarte.
V=200.000m³/h.
Wentylatory strumieniowe nr J15, J22÷J23 i J67÷J72 – praca ciągła na II biegu. Wentylatory
4.2. Tryb wentylacji bytowej
Założenia w zakresie pracy instalacji w trybie przewietrzania:
•
•
•
•
•
•
•
Wszystkie klapy przeciwpożarowe przy wentylatorach głównych zamknięte.
Następuje okresowe załączenie wentylatorów głównych NW-6a i NW-6b w układzie NW-6 oraz NW7a i NW-7b w układzie NW-7 działających z wydajnością 32.500m3/h każdy.
Następuje okresowe załączenie wentylatorów głównych NW-2a i NW-2b w układzie NW-2, NW-3a i
NW-3b w układzie NW-3 oraz NW-4a i NW-4b w układzie NW-4 działających z wydajnością
19.500m3/h każdy.
Bramy wjazdowe otwarte.
Wentylatory strumieniowe nr J3÷J21, J24, J28÷J36, J38÷J54, J60÷J61, J64÷J66 i J72 - praca
okresowa na I biegu.
nieprzyjemnych zapachów, itd.). Załączenie wentylacji od detekcji CO i/lub LPG następuje niezależnie
od trybu przewietrzania.
Założenia w zakresie pracy instalacji po przekroczeniu I progu detekcji CO i/lub LPG:
•
•
•
•
•
•
Wszystkie klapy przeciwpożarowe przy wentylatorach głównych zamknięte.
Następuje załączenie wentylatorów głównych NW-6a i NW-6b w układzie NW-6 oraz NW-7a i NW-7b
w układzie NW-7 działających z wydajnością 45.450m3/h każdy.
Następuje załączenie wentylatorów głównych NW-2a i NW-2b w układzie NW-2, NW-3a i NW-3b w
układzie NW-3 oraz NW-4a i NW-4b w układzie NW-4 działających z wydajnością 27.250m3/h każdy.
Bramy wjazdowe otwarte.
Wentylatory strumieniowe nr J3÷J21, J24, J28÷J36, J38÷J54, J60÷J61, J64÷J66 i J72 - praca ciągła
na I biegu.
WROCŁAW,
lipiec 2013
12
Założenia w zakresie pracy instalacji w trybie awaryjnym (po przekroczeniu II progu detekcji CO i/lub
LPG):
• Wszystkie klapy przeciwpożarowe przy wentylatorach głównych zamknięte.
• Praca wentylatorów głównych NW-6a i NW-6b w układzie NW-6 oraz NW-7a i NW-7b w układzie NW7 z wydajnością 50.000m3/h każdy.
• Praca wentylatorów głównych NW-2a i NW-2b w układzie NW-2, NW-3a i NW-3b w układzie NW-3
oraz NW-4a i NW-4b w układzie NW-4 z wydajnością 27.250m3/h każdy.
• Bramy wjazdowe otwarte.
• Powietrze uzupełniane jest punktem naturalnego napływu powietrza NP1 oraz otwartymi bramami
• Wentylatory strumieniowe nr J3÷J21, J24, J28÷J36, J38÷J54, J60÷J61, J64÷J66 i J72 - praca ciągła
na II biegu.
• Utrzymanie się trybu awaryjnego przez czas dłuższy niż 10minut wynikającego z utrzymania się
stężenia LPG powyżej II progu detekcji powoduje podwojenie wydajności wentylatorów głównych
5. AKUSTYKA
Poniższe tabele przedstawiają moce akustyczne poszczególnych urządzeń w różnych trybach pracy
na kondygnacji -1 oraz na dachu z uwzględnieniem tłumików stanowiących wyposażenie wentylatorów.
System DSO został tak dobrany, by pracujące wentylatory nie będą zakłócały jego funkcjonowania.
Tabela 2. Moce akustyczne wentylatorów strumieniowych – kondygnacja -1
Tryb awaryjny
(II próg detekcji)
-
Pożar
Lokalizacja pożaru
-
I próg
detekcji
-
89 dB(A)
Strefa detekcji dymu F
J2
-
-
-
89 dB(A)
Strefa detekcji dymu F
J3
69 dB(A)
69 dB(A)
89 dB(A)
89 dB(A)
Strefa detekcji dymu E
J4
69 dB(A)
69 dB(A)
89 dB(A)
89 dB(A)
J5
69 dB(A)
69 dB(A)
89 dB(A)
89 dB(A)
J6
69 dB(A)
69 dB(A)
89 dB(A)
89 dB(A)
J7
69 dB(A)
69 dB(A)
89 dB(A)
89 dB(A)
J8
69 dB(A)
69 dB(A)
89 dB(A)
89 dB(A)
J9
69 dB(A)
69 dB(A)
89 dB(A)
89 dB(A)
Strefa detekcji dymu G
J10
69 dB(A)
69 dB(A)
89 dB(A)
89 dB(A)
J11
69 dB(A)
69 dB(A)
89 dB(A)
89 dB(A)
J12
69 dB(A)
69 dB(A)
89 dB(A)
89 dB(A)
J13
69 dB(A)
69 dB(A)
89 dB(A)
89 dB(A)
J14
69 dB(A)
69 dB(A)
89 dB(A)
89 dB(A)
J15
69 dB(A)
69 dB(A)
89 dB(A)
89 dB(A)
Strefa detekcji dymu G, H
J16
74 dB(A)
74 dB(A)
89 dB(A)
89 dB(A)
Strefa detekcji dymu E, F
J17
74 dB(A)
74 dB(A)
89 dB(A)
89 dB(A)
J18
74 dB(A)
74 dB(A)
89 dB(A)
89 dB(A)
J19
74 dB(A)
74 dB(A)
89 dB(A)
89 dB(A)
J20
74 dB(A)
74 dB(A)
89 dB(A)
89 dB(A)
J21
74 dB(A)
74 dB(A)
89 dB(A)
89 dB(A)
J22
-
-
-
89 dB(A)
Strefa detekcji dymu B, G, H
Urządzenie
Przewietrzanie
J1
WROCŁAW,
lipiec 2013
J23
-
-
-
89 dB(A)
Strefa detekcji dymu B, G, H
J24
69 dB(A)
69 dB(A)
89 dB(A)
89 dB(A)
Strefa detekcji dymu D
J25
-
-
-
89 dB(A)
Strefa detekcji dymu A, B
J26
-
-
-
89 dB(A)
J27
-
-
-
89 dB(A)
J28
69 dB(A)
69 dB(A)
89 dB(A)
89 dB(A)
J29
69 dB(A)
69 dB(A)
89 dB(A)
89 dB(A)
J30
69 dB(A)
69 dB(A)
89 dB(A)
89 dB(A)
Strefa detekcji dymu C, D
J31
69 dB(A)
69 dB(A)
89 dB(A)
89 dB(A)
J32
69 dB(A)
69 dB(A)
89 dB(A)
89 dB(A)
J33
69 dB(A)
69 dB(A)
89 dB(A)
89 dB(A)
Strefa detekcji dymu C
J34
69 dB(A)
69 dB(A)
89 dB(A)
89 dB(A)
J35
69 dB(A)
69 dB(A)
89 dB(A)
89 dB(A)
J36
69 dB(A)
69 dB(A)
89 dB(A)
89 dB(A)
J37
-
-
-
89 dB(A)
J38
69 dB(A)
69 dB(A)
89 dB(A)
89 dB(A)
J39
74 dB(A)
74 dB(A)
89 dB(A)
89 dB(A)
J40
74 dB(A)
74 dB(A)
89 dB(A)
89 dB(A)
J41
74 dB(A)
74 dB(A)
89 dB(A)
89 dB(A)
J42
74 dB(A)
74 dB(A)
89 dB(A)
89 dB(A)
J43
74 dB(A)
74 dB(A)
89 dB(A)
89 dB(A)
J44
74 dB(A)
74 dB(A)
89 dB(A)
89 dB(A)
Strefa detekcji dymu D, E, F
J45
74 dB(A)
74 dB(A)
89 dB(A)
89 dB(A)
J46
74 dB(A)
74 dB(A)
89 dB(A)
89 dB(A)
J47
74 dB(A)
74 dB(A)
89 dB(A)
89 dB(A)
J48
74 dB(A)
74 dB(A)
89 dB(A)
89 dB(A)
J49
74 dB(A)
74 dB(A)
89 dB(A)
89 dB(A)
J50
69 dB(A)
69 dB(A)
89 dB(A)
89 dB(A)
J51
74 dB(A)
74 dB(A)
89 dB(A)
89 dB(A)
Strefa detekcji dymu A, B, D
J52
74 dB(A)
74 dB(A)
89 dB(A)
89 dB(A)
J53
74 dB(A)
74 dB(A)
89 dB(A)
89 dB(A)
J54
74 dB(A)
74 dB(A)
89 dB(A)
89 dB(A)
J55
-
-
-
89 dB(A)
J56
-
-
-
89 dB(A)
J57
-
-
-
89 dB(A)
J58
-
-
-
89 dB(A)
J59
-
-
-
89 dB(A)
J60
74 dB(A)
74 dB(A)
89 dB(A)
89 dB(A)
J61
74 dB(A)
74 dB(A)
89 dB(A)
89 dB(A)
J62
-
-
-
89 dB(A)
J63
-
-
-
89 dB(A)
J64
74 dB(A)
74 dB(A)
89 dB(A)
89 dB(A)
Strefa detekcji dymu A, B, C
J65
74 dB(A)
74 dB(A)
89 dB(A)
89 dB(A)
Strefa detekcji dymu A, B, C
13
WROCŁAW,
lipiec 2013
14
J66
69 dB(A)
69 dB(A)
89 dB(A)
89 dB(A)
J67
-
-
-
89 dB(A)
Strefa detekcji dymu H
J68
-
-
-
89 dB(A)
J69
-
-
-
89 dB(A)
J70
-
-
-
89 dB(A)
J71
-
-
-
89 dB(A)
J72
69 dB(A)
69 dB(A)
89 dB(A)
89 dB(A)
Tabela 3. Moce akustyczne wentylatorów głównych – tryb wentylacji bytowej
WNW-2a
Przewietrzanie
do otoczenia / do garażu
93,0 / 92,9 dB(A)
I próg detekcji
100,0 / 99,9 dB(A)
Tryb awaryjny (II próg detekcji)
100,0 / 99,9 dB(A)
WNW-2b
93,0 / 92,9 dB(A)
100,0 / 99,9 dB(A)
100,0 / 99,9 dB(A)
Dach
WNW-2c
nie pracuje
nie pracuje
nie pracuje
Dach
WNW-2d
nie pracuje
nie pracuje
nie pracuje
Dach
WNW-3a
93,0 / 92,9 dB(A)
100,0 / 99,9 dB(A)
100,0 / 99,9 dB(A)
Dach
WNW-3b
93,0 / 92,9 dB(A)
100,0 / 99,9 dB(A)
100,0 / 99,9 dB(A)
Dach
WNW-3c
nie pracuje
nie pracuje
nie pracuje
Dach
WNW-3d
nie pracuje
nie pracuje
nie pracuje
Dach
WNW-4a
93,0 / 92,9 dB(A)
100,0 / 99,9 dB(A)
100,0 / 99,9 dB(A)
Dach
WNW-4b
93,0 / 92,9 dB(A)
100,0 / 99,9 dB(A)
100,0 / 99,9 dB(A)
Dach
WNW-4c
nie pracuje
nie pracuje
nie pracuje
Dach
WNW-4d
nie pracuje
nie pracuje
nie pracuje
Dach
WNW-5a
nie pracuje
nie pracuje
nie pracuje
Garaż
WNW-5b
nie pracuje
nie pracuje
nie pracuje
Garaż
WNW-5c
nie pracuje
nie pracuje
nie pracuje
Garaż
WNW-5d
nie pracuje
nie pracuje
nie pracuje
Garaż
WNW-6a
77,1 / 75,9 dB(A)
84,1 / 82,9 dB(A)
86,1 / 84,9 dB(A)
Dach
WNW-6b
77,1 / 75,9 dB(A)
84,1 / 82,9 dB(A)
86,1 / 84,9 dB(A)
Dach
WNW-6c
nie pracuje
nie pracuje
nie pracuje
Dach
WNW-6d
nie pracuje
nie pracuje
nie pracuje
Dach
WNW-7a
76,1 / 74,9 dB(A)
83,1 / 81,9 dB(A)
85,1 / 83,9 dB(A)
Dach
WNW-7b
76,1 / 74,9 dB(A)
83,1 / 81,9 dB(A)
85,1 / 83,9 dB(A)
Dach
WNW-7c
nie pracuje
nie pracuje
nie pracuje
Dach
WNW-7d
nie pracuje
nie pracuje
nie pracuje
Dach
Urządzenie
Lokalizacja
Dach
Zgodnie z opracowaniem BMT Polska Sp. z o.o. p.t. „Karta informacyjna przedsięwzięcia pn.
Rozbudowa i przebudowa istniejącego Parku Handlowego Bielany z parkingiem podziemnym, obsługą
komunikacyjną i towarzyszącą mu infrastrukturą techniczną” poziom mocy akustycznej wentylatorów
oddymiających w trybie wentylacji bytowej nie przekracza 105 dB(A).
WROCŁAW,
lipiec 2013
15
Tabela 4. Moce akustyczne wentylatorów głównych – tryb wentylacji oddymiającej w I fazie pożaru
Urządzenie
Nawiew
do otoczenia / do
garażu
92,0 / 91,9 dB(A)
Lokalizacja pożaru
Wywiew
do otoczenia / do
garażu
Lokalizacja pożaru
86,6 / 86,2 dB(A)
Pożar w strefie detekcji F
86,6 / 86,2 dB(A)
86,6 / 86,2 dB(A)
86,6 / 86,2 dB(A)
86,6 / 86,2 dB(A)
Pożar w strefie detekcji G lub H
WNW-2c
WNW-2d
WNW-3a
-
Pożar w strefie detekcji C
Pożar w strefie detekcji B, E, G
lub H
lub H
nie pracuje
nie pracuje
nie pracuje
WNW-3b
-
nie pracuje
86,6 / 86,2 dB(A)
WNW-3c
-
nie pracuje
86,6 / 86,2 dB(A)
WNW-3d
-
86,6 / 86,2 dB(A)
WNW-4a
98,0 / 97,9 dB(A)
86,6 / 86,2 dB(A)
Pożar w strefie detekcji A lub B
WNW-4b
98,0 / 97,9 dB(A)
86,6 / 86,2 dB(A)
WNW-4c
-
nie pracuje
Pożar w strefie detekcji C, D, E
lub F
lub F
nie pracuje
86,6 / 86,2 dB(A)
WNW-2a
98,0 / 97,9 dB(A)
92,0 / 91,9 dB(A)
WNW-2b
98,0 / 97,9 dB(A)
WNW-4d
-
nie pracuje
86,6 / 86,2 dB(A)
WNW-5a
97,6 / 96,5 dB(A)
Pożar w strefie detekcji A lub D
85,1 / 83,9 dB(A)
WNW-5b
97,6 / 96,5 dB(A)
85,1 / 83,9 dB(A)
WNW-5c
97,6 / 96,5 dB(A)
Pożar w strefie detekcji A
85,1 / 83,9 dB(A)
85,1 / 83,9 dB(A)
86,1 / 84,9 dB(A)
Pożar w strefie detekcji D
86,1 / 84,9 dB(A)
WNW-5d
WNW-6c
-
nie pracuje
Pożar w strefie detekcji B, C, E,
G lub H
G lub H
nie pracuje
86,1 / 84,9 dB(A)
WNW-6d
-
nie pracuje
86,1 / 84,9 dB(A)
WNW-7a
97,6 / 96,5 dB(A)
Pożar w strefie detekcji D lub F
85,1 / 83,9 dB(A)
Pożar w strefie detekcji E
WNW-7b
97,6 / 96,5 dB(A)
85,1 / 83,9 dB(A)
WNW-6a
92,6 / 91,5 dB(A)
98,6 / 97,5 dB(A)
92,6 / 91,5 dB(A)
WNW-6b
98,6 / 97,5 dB(A)
WNW-7c
-
nie pracuje
85,1 / 83,9 dB(A)
WNW-7d
-
nie pracuje
85,1 / 83,9 dB(A)
Tabela 5. Moce akustyczne wentylatorów głównych – tryb wentylacji oddymiającej w II fazie pożaru
Urządzenie
Nawiew
do otoczenia / do
garażu
107,0 / 106,9 dB(A)
Lokalizacja pożaru
Wywiew
do otoczenia / do
garażu
Lokalizacja pożaru
103,7 / 103,4 dB(A)
WNW-2c
WNW-2d
-
lub H
lub H
nie pracuje
nie pracuje
WNW-3a
-
nie pracuje
103,7 / 103,4 dB(A)
WNW-3b
-
nie pracuje
103,7 / 103,4 dB(A)
WNW-2a
113,0 / 112,9 dB(A)
107,0 / 106,9 dB(A)
WNW-2b
113,0 / 112,9 dB(A)
103,7 / 103,4 dB(A)
103,7 / 103,4 dB(A)
103,7 / 103,4 dB(A)
Pożar w strefie detekcji G
lub H
lub H
WROCŁAW,
lipiec 2013
16
lub H
lub H
lub B
lub B
lub B
lub B
WNW-3c
-
nie pracuje
103,7 / 103,4 dB(A)
WNW-3d
-
nie pracuje
103,7 / 103,4 dB(A)
WNW-4a
113,0 / 112,9 dB(A)
WNW-4b
113,0 / 112,9 dB(A)
WNW-4c
-
nie pracuje
103,7 / 103,4 dB(A)
WNW-4d
-
nie pracuje
103,7 / 103,4 dB(A)
WNW-5a
114,8 / 114,8 dB(A)
101,3 / 101,2 dB(A)
WNW-5b
114,8 / 114,8 dB(A)
101,3 / 101,2 dB(A)
WNW-5c
114,8 / 114,8 dB(A)
101,3 / 101,2 dB(A)
-
nie pracuje
101,3 / 101,2 dB(A)
107,6 / 106,5 dB(A)
102,3 / 102,2 dB(A)
102,3 / 102,2 dB(A)
102,3 / 102,2 dB(A)
WNW-5d
lub F
lub F
103,7 / 103,4 dB(A)
103,7 / 103,4 dB(A)
WNW-6c
-
G lub H
G lub H
nie pracuje
WNW-6d
-
nie pracuje
102,3 / 102,2 dB(A)
WNW-7a
114,8 / 114,8 dB(A)
101,3 / 101,2 dB(A)
WNW-7b
114,8 / 114,8 dB(A)
101,3 / 101,2 dB(A)
WNW-7c
-
nie pracuje
101,3 / 101,2 dB(A)
WNW-7d
-
nie pracuje
101,3 / 101,2 dB(A)
WNW-6a
115,8 / 115,8 dB(A)
107,6 / 106,5 dB(A)
WNW-6b
115,8 / 115,8 dB(A)
W celu przeprowadzenia analizy akustycznej w zakresie wymagań izolacyjności akustycznej ścian
szachtów oddymiających poniżej przedstawiono prędkości przepływu powietrza w szachtach oddymiających
w różnych trybach pracy.
I próg detekcji
II próg detekcji
Oddymianie – I
faza pożaru
Oddymianie – II
faza pożaru
Napowietrzanie
– I faza pożaru
Napowietrzanie
– II faza pożaru
Strumień
napowietrzania
I faza pożaru /
II faza pożaru
m/s
m/s
m/s
m/s
11,7
0,6
1,3
1,3
4,7
9,5
NW3
NW4
11,5
12,1
0,7
0,6
1,3
1,3
1,3
1,3
4,8
4,6
9,7
9,2
NW5
14,9
-
-
-
3,7
7,5
NW6
11,3
1,1
2,2
2,5
4,9
9,8
NW7
13,3
0,9
1,9
2,1
4,2
8,4
m/s
0,9
1,2
1,1
0,9
1,4
0,9
1,2
1,0
m/s
1,8
2,4
2,3
1,9
2,8
1,8
2,5
2,1
m /h
37.500 / 75.000
50.000 / 100.000
50.000 / 100.000
50.000 / 100.000
75.000 / 150.000
37.500 / 75.000
50.000 / 100.000
50.000 / 100.000
Powierzchnia
szachtu
oddymiającego
m/s
Nr szachtu
oddymiającego
Przewietrzanie
Tabela 6. Prędkości przepływu powietrza w szachtach oddymiających w różnych trybach pracy.
-
m
NW2
2
3
WROCŁAW,
lipiec 2013
17
6. WYTYCZNE
6.1. Wytyczne konstrukcyjne i architektoniczne
Należy przewidzieć konstrukcje wsporcze lub fundamenty pod wentylatory oddymiające. Wentylatory
główne montować na wibroizolatorach. Dokładny rozstaw podkonstrukcji wentylatorów należy ustalić po
dostarczeniu urządzeń. Masa pojedynczego wentylatora oddymiającego wraz z akcesoriami montażowymi
wynosi ok. 1200 kg.
W przypadku zastosowania palnych elementów pokrycia dachowego, wysokość montażu wentylatorów
zgodnie z wytycznymi rzeczoznawcy ds. ppoż. lecz nie niżej niż 40 cm powyżej dachu wykończonego (dolna
krawędź tłumika wentylatora).
Pomieszczenia rozdzielni na poziomie garażu (pomieszczenie szaf zasilająco-sterowniczych) wykonać
jako suche, przez które nie wolno przeprowadzać instalacji sanitarnych (woda, kanalizacja, ciepło
technologiczne itd.). Oświetlone, wydzielone przeciwpożarowo, wyposażone w drzwi o odporności REI 30
Ściany i stropy pomalowane farbą emulsyjną, bez tynkowania.
Maszynownię wentylacyjną dla wentylatorów głównych układu NW-5 należy wykonać jako
pomieszczenie suche, przez które nie wolno przeprowadzać instalacji sanitarnych (woda, kanalizacja, ciepło
technologiczne itd.), oświetlone, wydzielone przeciwpożarowo, wyposażone w drzwi o odporności REI 60.
Ściany i stropy pomalowane farba emulsyjną, bez tynkowania.
Bramę wjazdową BW-1 należy wyposażyć w panel ażurowy o powierzchni czynnej min. 1m2.
Należy wyprowadzić wszystkie szachty oddymiające ponad dach (zgodnie z rysunkiem) zapewniając
prawidłowy montaż wentylatorów oddymiających, klap ppoż. oraz kanałów w systemie PROMADUCT-500.
Należy zapewnić dostęp do urządzeń oraz odpowiednie wymagane odległości pomiędzy
urządzeniami.
Należy wykonać przebicia w ścianach umożliwiające montaż baterii klap ppoż., wentylatorów
głównych oraz kanałów w systemie PROMADUCT-500.
Należy przewidzieć dojścia do wentylatorów i siłowników w klapach.
Przewody wentylacji oddymiającej (kanały żelbetowe lub murowane) wykonać w klasie odporności
ogniowej EIS120. Technologia wykonania poza zakresem niniejszego opracowania.
Wentylatory strumieniowe należy mocować do stropu za pomocą atestowanych kotew z certyfikatem
o odporności ogniowej np. HKD-S, R-DCA i prętów stalowych gwintowanych. Przy uchwytach należy
stosować wibroizolatory gumowe. Masa jednego wentylatora strumieniowego wynosi ok. 125kg. Wysokość
montażu wentylatorów strumieniowych (dolna krawędź wentylatora z uwzględnieniem tłumika) wynosi ok.:
• ok. 2,50m (+/-0,05m) w przypadku wentylatorów strumieniowych J14÷J15, J33÷J36, J62 oraz J72;
• ok. 2,80m (+/-0,05m) w przypadku pozostałych wentylatorów strumieniowych.
6.2. Wytyczne ochrony przeciwpożarowej.
Wszystkie przebicia przegród będących oddzieleniami pożarowymi należy wypełnić wokół klap
przeciwpożarowych zgodnie z AT.
Przewody wentylacji oddymiającej (kanały żelbetowe lub murowane) wykonać w klasie odporności
ogniowej EIS120. Technologia wykonania poza zakresem niniejszego opracowania.
Ujęte w niniejszym opracowaniu baterie klap ppoż. w punktach NW-4A i NW-4B na kondygnacji -1
wchodzą w skład systemu strumieniowego, dlatego są to klapy ppoż. do systemu mieszanego bez
wyzwalacza termicznego, z siłownikiem typu BE bez sprężyny powrotnej, zasilanym napięciem 230VAC o
odporności EIS120. Klapy ppoż. odcinające wentylatory oddymiające są to klapy wentylacji pożarowej
(normalnie zamknięte bez wyzwalacza termicznego) z siłownikiem typu BE bez sprężyny powrotnej,
zasilanym napięciem 230VAC.
6.3. Wytyczne dla instalacji SSP.
Należy zaprojektować dla każdej rozdzielnicy systemu oddymiania garażu sygnały pożaru
wyszczególnione w opracowaniu automatyki wentylacji i oddymiania garażu. Należy również przewidzieć
sygnały monitorujące informujące o realizacji scenariusza pożarowego oraz awarii rozdzielnicy. Sygnały
sterujące w postaci styków bezpotencjałowy (NC, 24V, 2A), sygnały monitorujące w postaci styków
bezpotencjałowy (NO, 24V, 2A). Sygnały powinny zostać doprowadzone do listew zaciskowych (XSAP) w
poszczególnych rozdzielnicach. Doprowadzone przewody do rozdzielnic należy podłączyć przy założeniu dwie żyły dla jednego sygnału.
Należy zaprojektować instalację SSP w garażu zgodnie z symulacją komputerową CFD w taki
sposób, aby sygnał pożaru w strefie detekcji dymu był uruchamiany po wykryciu pożaru przez dwie czujki
WROCŁAW,
lipiec 2013
18
dymu w danej strefie detekcji dymu. Ze względu na możliwość niekontrolowanego rozprzestrzeniania dymu w
czasie pracy bytowej należy przyjąć, że sygnał „wentylacja bytowa stop” będzie uruchamiany z I stopnia
detekcji dymu przez jedną czujkę zlokalizowaną w strefie garażu.
Przewidzieć sterowanie urządzeniami powiązanymi z bezkanałowym systemem wentylacji
strumieniowej i oddymiania takimi jak bramy wjazdowe i klapy przeciwpożarowe, by funkcjonowały zgodnie ze
scenariuszem pożarowym.
Ponieważ zakłada się wystąpienie pożaru tylko w jednej strefie detekcji dymu i niezależnie od
rozprzestrzeniania się dymu nie dopuszcza się zmiany scenariuszy pożarowych (wysterowań do momentu
resetu centrali SSP), należy przewidzieć blokadę (zatrzaśnięcie) w centrali SSP równoczesnego załączenia
sygnałów sterujących (wyjść w modułach sterujących) dla różnych stref detekcji dymu. W przypadku wykrycia
pożaru w dwóch różnych strefach detekcji dymu należy zrealizować scenariusz dla pierwszej strefy detekcji
dymu, w której wykryto pożar. Alarm z drugiej czujki dymu przyspiesza II stopień detekcji, nie zmienia
natomiast scenariusza pożarowego.
Z uwagi na różne możliwe scenariusze pracy systemu strumieniowego wciśnięcie przycisku ROP nie
uruchamia wentylacji oddymiającej garażu do momentu zadziałania 1 czujki dymu.
Należy zapewnić wyeliminowanie wszelkich opóźnień w przekazie impulsu wysterowania systemu
wentylacji pożarowej garaży przez system wykrywania pożaru.
W przypadku utrzymania się trybu awaryjnego wentylacji bytowej garażu przez czas dłuższy niż
10minut wynikającego z utrzymania się stężenia LPG powyżej II progu detekcji należy przewidzieć
zatrzymanie wentylacji bytowej innych pomieszczeń obrębie garażu (jak w przypadku sygnału o pożarze) oraz
ogłoszenie alarmu i ewakuację garażu.
strumieniowych lecz nie przewiduje się celowego ich opóźniania. Dlatego uruchomienie wentylacji pożarowej
nie jest uzależniane od uruchomienia instalacji tryskaczowej.
Należy przewidzieć sterowanie klapami ppoż. systemu strumieniowego zgodnie ze scenariuszem w
zależności od miejsca detekcji.
Tabela 6. Matryca sterowań klapami ppoż. w układzie wentylacji bytowej i oddymiającej
Wentylacja oddymiająca
Urządzenie
Wentylacja bytowa
Otwarta w przypadku pożaru w strefie detekcji A,
Bateria klap ppoż. 4150x3050 w
Otwarta
C, D, E lub F. Zamknięta w przypadku pożaru w
punkcie NW-4A
pozostałych strefach detekcji.
Otwarta w przypadku pożaru w strefie detekcji B,
Bateria klap ppoż. 4150x3050 w
Otwarta
C, D, E lub F. Zamknięta w przypadku pożaru w
punkcie NW-4B
2 x Bateria klap ppoż.
Otwarte w przypadku pożaru w strefie detekcji F.
1250x1550 przy wentylatorach
Zamknięte
Zamknięte w przypadku pożaru w pozostałych
odymiających NW-2c i NW-2d
strefach detekcji.
Otwarte w przypadku pożaru w strefie detekcji G
Zamknięte
lub H. Zamknięte w przypadku pożaru w
Otwarte w przypadku pożaru w strefie detekcji A
Zamknięte
lub B. Zamknięte w przypadku pożaru w
Bateria klap ppoż. 1250x1550
Otwarta w przypadku pożaru w strefie detekcji A
przy wentylatorze odymiającym
Zamknięta
lub C. Zamknięte w przypadku pożaru w
NW-5c
Bateria klap ppoż. 1250x1550
Otwarta w przypadku pożaru w strefie detekcji C.
przy wentylatorze odymiającym
Zamknięta
NW-5d
strefach detekcji.
Otwarte w przypadku pożaru w strefie detekcji D.
Zamknięte
strefach detekcji.
Otwarte w przypadku pożaru w strefie detekcji E.
Zamknięte
strefach detekcji.
WROCŁAW,
lipiec 2013
19
6.4. Wytyczne instalacji sanitarnych.
Instalacje należy prowadzić w sposób zapewniający spełnienie § 268.ust1. pkt.3 Dz. U. Nr 75 z dnia
15 czerwca 2002 r. z późniejszymi zmianami, by nie kolidowały z żelbetowymi/murowanymi kanałami
oddymiającymi.
Trasowanie instalacji na budowie należy wykonać w koordynacji z wentylatorami strumieniowymi w
sposób pozwalający na uniknięcie kolizji. Należy zachować odpowiednie minimalne odległości od
wentylatorów strumieniowych:
- 0,5m na ssaniu i 4,0m na tłoczeniu w przypadku wentylatora jednokierunkowego,
- 4,0m z obu stron w przypadku wentylatora rewersyjnego.
W przypadku braku możliwości zachowania wymaganych odległości należy uzyskać zgodę projektanta.
6.5. Wytyczne dla branży elektrycznej.
Należy przewidzieć zasilanie rozdzielnic zasilająco - sterujących dla wentylatorów pełniących funkcję
oddymiania oraz dla wentylatorów strumieniowych sprzed głównego wyłącznika przeciwpożarowego prądu.
Należy przewidzieć również zasilanie urządzeń pracujących w czasie pożaru sprzed głównego
przeciwpożarowego wyłącznika prądu, takich jak bramy wjazdowe i klapy przeciwpożarowe.
Okablowanie urządzeń pełniących funkcje pożarowe zaprojektować zgodnie z §187 pkt.3
Rozporządzenia w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie
(Dz. U. Nr 75 z 2002r. z późniejszymi zmianami).
Zestawienie mocy urządzeń:
Wentylator główny oddymiający HT125JM/50B/4/9/23
Wentylator strumieniowy jednokierunkowy 40JT-4SP-UBD-TB
Wentylator strumieniowy rewersyjny 40JT-4SP-RDD-TB
12 x 42,6kW/380-420V/50Hz
8 x 42,6kW/380-420V/50Hz
4 x 42,6kW/380-420V/50Hz
46 x 1,35 kW/380-420V/50Hz
26 x 1,35 kW/380-420V/50Hz
Pobór mocy w czasie wentylacji bytowej: ok. 207kW (w trybie awaryjnym przy II progu detekcji), gdy tryb
awaryjny utrzymuje się przez 10 minut i system zwiększa wydajność jak dla wentylacji pożarowej, pobór mocy
może wzrosnąć do ok. 320 kW.
Pobór mocy w czasie wentylacji pożarowej: ok. 368 kW.
6.6. Wytyczne systemu automatycznej regulacji
Sterowanie sekwencjami wentylatorów projektować w oparciu o proste układy logiczne z
wykorzystaniem styczników i przekaźników dla pracy w funkcji pożarowej i bytowej zgodnie z założeniami
symulacji komputerowej CFD. Dopuszcza się stosowanie sterowników swobodnie programowalnych.
Wentylacja bytowa w czasie braku detekcji pożaru w garażu sterowana będzie według dwóch progów
detekcji CO i LPG:
• Przewietrzanie: wydajność wentylacji mechanicznej około 145 m3/h na miejsce postojowe.
Wentylatory strumieniowe – praca okresowa na I biegu. Wentylatory główne – praca okresowa.
nieprzyjemnych zapachów, itd.). Załączenie wentylacji od detekcji CO i LPG następuje niezależnie od
trybu przewietrzania.
• I próg detekcji CO i/lub LPG: wydajność wentylacji mechanicznej około 200 m3/h na miejsce
postojowe. Wentylatory strumieniowe – praca ciągła na I biegu. Wentylatory główne – praca ciągła.
• Tryb awaryjny - II próg detekcji CO i/lub LPG: wydajność wentylacji mechanicznej około 220 m3/h na
miejsce postojowe. Wentylatory strumieniowe – praca ciągła na II biegu. Wentylatory główne – praca
ciągła. Utrzymanie się trybu awaryjnego przez czas dłuższy niż 10minut wynikającego z utrzymania
się stężenia LPG powyżej II progu detekcji powoduje podwojenie wydajności wentylatorów głównych
WROCŁAW,
lipiec 2013
20
Zakłada się następujące progi detekcji:
2 progi detekcji CO:
• I próg – 30ppm
• Tryb awaryjny (II próg) – 80ppm
2 progi detekcji LPG:
• I próg – 5% dolnej granicy wybuchowości
• Tryb awaryjny (II próg) – 20% dolnej granicy wybuchowości.
Należy zaprojektować możliwość przyjęcia sygnałów pożarowych z systemu SSP za pośrednictwem
styków bezpotencjałowych, normalnie zwartych.
Na elewacji rozdzielnic przewidzieć sygnalizację optyczną realizacji poszczególnych scenariuszy oraz
stan awarii zbiorczej.
Rozdzielnice zasilająco - sterujące należy wykonać w taki sposób, który umożliwi dowolną ingerencję w
scenariusze działania systemu bez konieczności fizycznej ingerencji w rozdzielnicę.
W przypadku wykrycia pożaru układ powinien przechodzić w tryb wentylacji pożarowej - wentylacja
bytowa powinna być wyłączona. W zależności od lokalizacji pożaru należy realizować jeden ze scenariuszy
trybu wentylacji pożarowej.
Należy zastosować sterowanie wentylacją od sygnału z czujek LPG oraz czujek CO. Detektory CO
należy montować na wysokości ok. 1,5÷1,8m od poziomu posadzki wykończonej. Detektory LPG należy
zlokalizować w odległości ok. 0,3m od poziomu posadzki wykończonej oraz zabezpieczyć przed
uszkodzeniami za pomocą odbojnic. Czujki LPG i CO należy rozmieścić zgodnie z projektem automatycznej
regulacji.
Na wjazdach do garażu należy przewidzieć tablice informujące o zakazie wjazdu do garażu w razie
pożaru, nadmiernej ilości spalin lub przekroczenia II progu LPG.
Należy zapewnić podciśnienie w trybie wentylacji bytowej.
7. UWAGI KOŃCOWE
Niniejszą dokumentację należy rozpatrywać łącznie z projektem przetargowym pozostałych instalacji
oraz z opracowaniem Zakładu Badań Ogniowych ITB pt. „Centrum Handlowe Bielany w gm. Kobierzyce /k
Wrocławia. Raport z obliczeń numerycznych rozprzestrzeniania się dymu i ciepła w celu oceny działania
systemu wentylacji pożarowej części handlowo-usługowej oraz garażu podziemnego” z września 2012 r wraz
z aneksem do powyższego opracowania p.t. „Park Handlowy Bielany Wrocławskie w gminie Kobierzyce /k
Wrocławia. Ocena wpływu zmian w projekcie budowlanym na skuteczność funkcjonowania systemów
wentylacji pożarowej w budynku” z października 2012.
Instalacje należy wykonać zgodnie z Wymaganiami Technicznymi COBRTI INSTAL zeszyt 5 z 2002r
– „Warunki Techniczne Wykonania i Odbioru Instalacji Wentylacyjnych”.
W niniejszym opracowaniu rozpatrywany jest pożar wyłącznie samochodów osobowych.
Uruchomienie wentylacji pożarowej nie jest uzależniane od uruchomienia instalacji tryskaczowej.
Instalowanie urządzeń oraz klap ppoż. powinno odbywać się zgodnie z instrukcjami montażu
producentów i aprobatą techniczną.
Wentylatory oddymiające należy posadowić na wibroizolatorach.
Wszystkie wentylatory główne należy wyposażyć w króćce elastyczne i elementy montażowe
dostarczane z wentylatorami jako wyposażenie opcjonalne.
Przy montażu wentylatorów należy zwrócić uwagę na prawidłowy kierunek przepływu powietrza.
Wentylatory strumieniowe należy mocować do stropu za pomocą atestowanych kotew z certyfikatem
o odporności ogniowej np. HKD-S, R-DCA i prętów stalowych gwintowanych. Przy uchwytach należy
stosować wibroizolatory gumowe.
Kanały ogniochronne PROMADUCT-500 stosowane na zewnątrz należy zaimpregnować preparatem
wskazanym przez producenta oraz odizolować od warunków atmosferycznych za pomocą obróbki
blacharskiej.
Trasowanie instalacji na budowie należy wykonać w koordynacji z wentylatorami strumieniowymi w
sposób pozwalający na uniknięcie kolizji. Należy zachować odpowiednie minimalne odległości od
wentylatorów strumieniowych:
- 0,5m na ssaniu i 4,0m na tłoczeniu w przypadku wentylatora jednokierunkowego,
- 4,0m z obu stron w przypadku wentylatora rewersyjnego.
W przypadku braku możliwości zachowania wymaganych odległości należy uzyskać zgodę projektanta.
WROCŁAW,
lipiec 2013
21
Rysunki i część opisowa są dokumentami wzajemnie się uzupełniającymi. Wszystkie elementy ujęte
w opisie, a nie ujęte na rysunkach lub ujęte na rysunkach a nie ujęte w opisie winny być traktowane tak jakby
były ujęte w obu. W przypadku rozbieżności w jakimkolwiek z elementów dokumentacji należy zgłosić
projektantowi, który zobowiązany będzie do pisemnego rozstrzygnięcia problemu.
Zamawiający w przypadku rozdziału wykonania instalacji wentylacji strumieniowej oraz elementów
powiązanych pomiędzy różnych wykonawców jest zobowiązany sprawdzić wyczerpująco jej kompletność pod
względem funkcjonalnym i technicznym.
Projekt zawiera zestawienie elementów wentylacyjnych, która ma za zadanie pomóc w realizacji
inwestycji, jednakże zamawianie i wykonanie tych elementów wyłącznie według przytoczonego zestawienia
nie wyczerpuje zagadnienia pod względem kompletności instalacji. Część rysunkowa jest nadrzędna i w razie
rozbieżności rysunki stanowią podstawę do wykonania instalacji. W przypadku wątpliwości należy
kontaktować się z projektantem.
8. ZESTAWIENIE ELEMENTÓW
8.1. Zestawienie klap ppoż.
Lp
1
2
3
Urządzenie
8 x klapa
ppoż.
1500x800
2 x klapa
ppoż.
1500x700
2 x klapa
ppoż.
1250x750
Punkt
Obsługiwany
Ilość
kompletów
NW-4A, NW-4B
2
NW-4A, NW-4B
2
NW-2c, NW-2d,
NW-3c, NW-3d,
NW-4c, NW-4d,
NW-5c, NW-5d,
NW-6c, NW-6d,
NW-7c, NW-7d
12
Uwagi
Producent
Do systemu mieszanego bez
wyzwalacza termicznego z
siłownikiem typu BE bez
sprężyny powrotnej, zasilanym
napięciem 230VAC o
odporności EIS120. Łączyć w
baterię, wraz z elementami
nośnymi i pomocniczymi
konstrukcjami.
Mercor; zamiennie Frapol
lub Trox. Z uwagi na
różnice w miminalnych
wymiarach otworów
montażowych oraz odstępy
pomiędzy klapami w baterii
należy sprawdzić wymiary
Do systemu pożarowego
normalnie zamknięte bez
wyzwalacza termicznego.
Łączyć w baterię, wraz z
elementami nośnymi i
pomocniczymi konstrukcjami.
Mercor; zamiennie Frapol
lub Trox. Z uwagi na
różnice w miminalnych
wymiarach otworów
montażowych oraz odstępy
pomiędzy klapami w baterii
należy sprawdzić wymiary
8.2. Zestawienie wentylatorów
Lp
Urządzenie
1
Wentylator główny oddymiający HT125JM/50B/4/9/23 wyposażony
w 2 tłumiki B1D, stopy montażowe, wibroizolatory, 2 króćce
elastyczne i stożek wylotowy
2
3
Wentylator główny oddymiający HT125JM/50B/4/6/26 wyposażony w
2 tłumiki B1D, stopy montażowe, wibroizolatory, 2 króćce elastyczne
i stożek wylotowy
Wentylator główny oddymiający HT125JM/50B/4/6/27 wyposażony w
2 tłumiki B1D, stopy montażowe, wibroizolatory, 2 króćce elastyczne
i stożek wylotowy
4
Wentylator strumieniowy jednokierunkowy 40JT-4SP-UBD-TB
5
Wentylator strumieniowy jednokierunkowy 40JT-4SP-RDD-TB
Ilość
Uwagi
Producent
Wentylatory
Flakt
układu NWWoods
12 kpl.
2, NW-3 i
NW-4
Wentylatory
Flakt
8 kpl. układu NWWoods
5 i NW-7
Wentylatory
Flakt
4 kpl. układu NWWoods
6
Flakt
46 szt.
Woods
Flakt
26 szt.
Woods
W przypadku zastosowania urządzeń innego producenta, konieczne jest spełnienie niżej opisanych
parametrów technicznych oraz posiadanie wymaganych polskim prawem dopuszczeń. Urządzenia muszą
wchodzić w skład odpowiednio certyfikowanego systemu, którego prawidłowość funkcjonowania należy
WROCŁAW,
lipiec 2013
22
potwierdzić przez dodatkową symulację CFD wykonaną przez ITB. Należy uzyskać również pozytywną opinię
rzeczoznawcy ds. ppoż. opiniującego niniejszy projekt.
Wymagane parametry techniczne:
Wentylator strumieniowy jednokierunkowy typ 40JT-4SP-UBD-TB
Wentylator strumieniowy jednokierunkowy dla wentylacji ogólnej i oddymiającej, Ciąg 55 / 14 N dwubiegowy
o odporności ogniowej. Obudowa standardowa, okrągła, wykonana ze stali ocynkowanej ogniowo z
o
zewnętrzną okablowaną skrzynką przyłączną z wyłącznikiem serwisowym odpornym na temperaturę 400 C
/2h z blokadą nieautoryzowanego wyłączenia. Wirnik aluminiowy o wysokiej sprawności , z łopatkami o
przekroju aerofoil z wygładzaną piastą , z płyta zaciskową do regulacji kąta nachylenia łopatki. Odporność na
o
wysoką temperaturę klasa F400 (400 C/2h) wg normy PN-EN 12101-3.
Wymagany certyfikat CE zgodności z norma PN-12101-3.
Wentylator wyposażony w obustronne tłumiki akustyczne i deflektory na wylocie oraz stożek wlotowy na
wlocie wentylatora oraz uchwyty montażowe. Silnik zasilany 400V/50Hz/3ph, dwubiegowy , o mocy 1,4
/0,170 kW, sprawność silnika w klasie IE2. Wymagana zgodność wentylatorów z dyrektywą ErP w klasie
wentylatorów osiowych.
Wentylator strumieniowy rewersyjny typ 40JT-4SP-RDD-TB
Wentylator strumieniowy rewersyjny dla wentylacji ogólnej i oddymiającej, dwubiegowy o odporności
ogniowej. Ciąg 52 / 13 N. Obudowa standardowa, okrągła, wykonana ze stali ocynkowanej ogniowo z
o
zewnętrzną okablowaną skrzynką przyłączną z wyłącznikiem serwisowym odpornym na temperaturę 400 C
/2h z blokadą nieautoryzowanego wyłączenia. Wirnik aluminiowy o wysokiej sprawności , z łopatkami o
przekroju aerofoil z wygładzaną piastą , z płyta zaciskową do regulacji kąta nachylenia łopatki. Odporność na
o
wysoką temperaturę klasa F400 (400 C/2h) wg normy PN-EN 12101-3.
Wymagany certyfikat CE zgodności z normą PN-12101-3.
Wentylator wyposażony w obustronne tłumiki akustyczne i deflektory na wylocie i wlocie wentylatora oraz
uchwyty montażowe. Silnik zasilany 400V/50Hz/3ph, dwubiegowy , o mocy 1,4 /0,170 kW , sprawność
silnika w klasie IE2 . Wymagana zgodność wentylatorów z dyrektywą ErP w klasie wentylatorów osiowych.
Wentylator główny oddymiający HT125JM/50B/4/9/23, HT125JM/50B/4/6/26, HT125JM/50B/4/6/27
Wentylator osiowy rewersyjny do wentylacji oddymiającej o odporności ogniowej 400ºC/2h, strumień
V=100000m3/h, spręż 400Pa (dla układu NW2, NW3 i NW4) lub spręż 450Pa (dla układu NW5 i NW7) lub
o
spręż 500Pa (dla układu NW6). Odporność na wysoką temperaturę klasa F400 (400 C/2h) wg normy PN-EN
12101-3. Silnik zasilanie 400V/50Hz/3ph jednobiegowy, o mocy 42,6kW, sprawność silnika w klasie IE2.
Obudowa wentylatora wykonana ze stali ocynkowanej ogniowo, obustronnie zakończona kołnierzowo z
zewnętrzną skrzynką przyłączną. Wirnik aluminiowy o wysokiej sprawności , z łopatkami o przekroju aerofoil
z wygładzaną piastą , z płytą zaciskową do regulacji kąta nachylenia łopatki .
Wentylator wyposażony w obustronne tłumiki cylindryczne, króćce elastyczne, stopy
montażowe,
o
wibroizolatory sprężynowe, króćce elastyczne odporne na temperaturę 400 C i wyłącznik serwisowy z
blokadą nieautoryzowanego wyłączenia.
Wymagany certyfikat CE zgodności z normą PN-12101-3.
Wymagana zgodność wentylatorów z dyrektywą ErP w klasie wentylatorów osiowych
Wymagane certyfikaty:
Certyfikat CE zgodności z normą PN-12101-3.
8.3. Zestawienie kanałów w systemie PROMADUCT-500
Powierzchnia kanałów i kształtek w systemie PROMADUCT-500 prowadzonych na kondygnacji -1
oraz na dachu wynosi ok. 125 m2.
Kanały ogniochronne PROMADUCT-500 stosowane na zewnątrz należy zaimpregnować preparatem
wskazanym przez producenta Promat TOP Sp. z o.o. oraz odizolować od warunków atmosferycznych za
pomocą obróbki blacharskiej.
WROCŁAW,
lipiec 2013
23
III.
CZĘŚĆ RYSUNKOW A
SPIS RYSUNKÓW
Nr rysunku
Nazwa rysunku
WR03_TEN00_HVAC_LX1_NIRAS
_MS1_02
WR03_TEN00_HVAC_ROO_NIRA
S_MS2_03
WR03_TEN00_HVAC_L00_NIRAS
_MS3_02
_MS4_02
_MS5_02
_MS6_02
Instalacja wentylacji i oddymiania garażu. Rzut garażu
1:200
Instalacja wentylacji i oddymiania garażu. Rzut dachu
1:200
Instalacja wentylacji i oddymiania garażu. Rzut
L00
L01
L02
L03
Skala
poziomu 1:200
poziomu 1:200
poziomu 1:200
poziomu 1:200
IV.
Z AŁ ĄCZNIKI
SPIS ZAŁĄCZNIKÓW
Nr załącznika
WR03_TENR00_HVAC_K01_NIRAS_MS_00
WR03_TENR00_HVAC_C01_NIRAS_MS_00
Nazwa załącznika
Karta katalogowa wentylatora oddymiającego
HT125JM/50B/4/9/23
HT125JM/50B/4/6/26
HT125JM/50B/4/6/27
Karta katalogowa wentylatora strumieniowego
40JT-4SP-UBD-TB
Karta katalogowa wentylatora strumieniowego
40JT-4SP-RDD-TB
Certyfikat CE zgodności z normą PN-12101-3 wentylatorów
strumieniowych – wersja angielska
strumieniowych – wersja polska
oddymiających– wersja angielska
oddymiających– wersja polska
WROCŁAW,
lipiec 2013

WR03_TEN00_HVAC_XYZ_NIRAS_MS

Transkrypt

Podobne dokumenty

Dane techniczne Zasilanie Bateria litowa typ LS(T)14500 (3,6V AA

Czujniki ruchu do montażu na ścianie DANE TEC

RECTA Variomatic – energooszczędna, dwustrumieniowa lampa

wersja Standard

Garrett SuperWand - Transactor sp. z oo

Technologie gwarantujące bezpieczeństwo Napłotowy

DETECTA – energooszczędna, automatyczna lampa LED

Letter (Equity theme)

Swiss Garde 360 Corridor

CZUJNIKI RUCHU I OBECNOŚCI Czujniki ruchu do montażu
