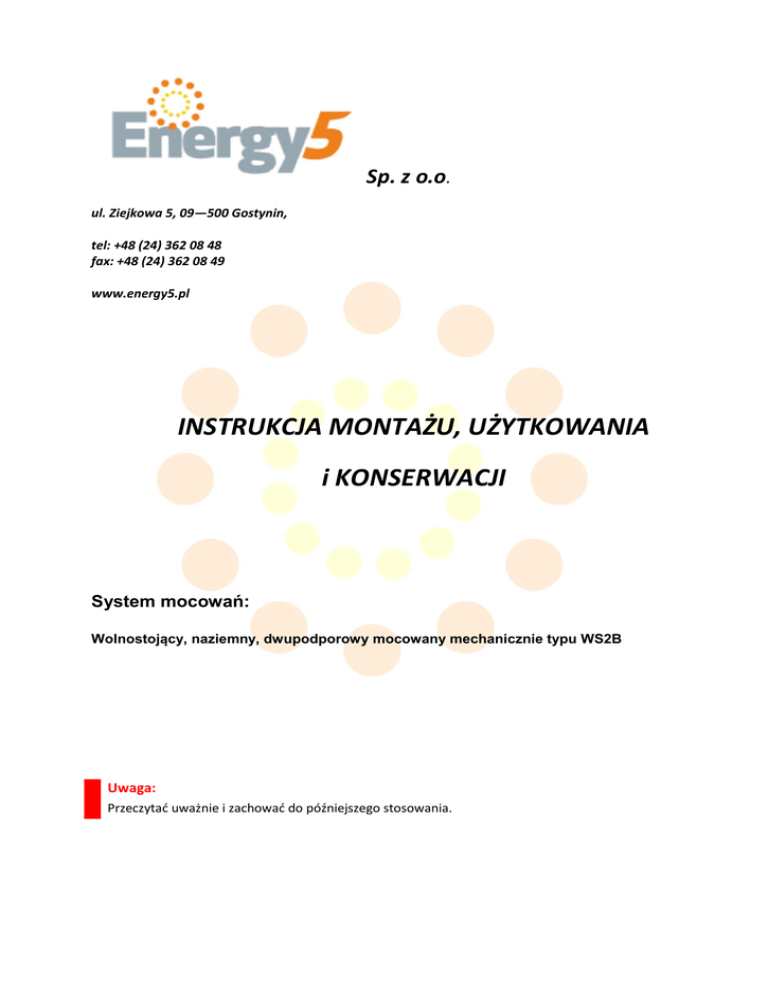

INSTRUKCJA MONTAŻU, UŻYTKOWANIA i KONSERWACJI

Sp. z o.o.
ul. Ziejkowa 5, 09—500 Gostynin,
tel: +48 (24) 362 08 48
fax: +48 (24) 362 08 49
www.energy5.pl
INSTRUKCJA MONTAŻU, UŻYTKOWANIA
i KONSERWACJI
System mocowań:
Wolnostojący, naziemny, dwupodporowy mocowany mechanicznie typu WS2B
Uwaga:
Przeczytać uważnie i zachować do późniejszego stosowania.
Energy5 Sp. z o. o.
ul. Ziejkowa 5, 09-500 Gostynin,
tel: +48 (24) 362 08 48
fax: +48 (24) 362 08 49
[email protected]
Zestawienie materiału dla układu modułów wg załącznika nr.1
Stopa montażowa
Materiał
S235 ocynkowana ogniowo
Noga montażowa przednia
C20/69/129/69/20/3
Noga montażowa tylna
C20/69/129/69/20/3
Materiał
S235 ocynkowana ogniowo
Krokiew
C20/50/120/50/20/2
Materiał
S235 ocynkowana ogniowo
Kątownik mocujący płatew
Materiał
www.energy5.pl
S235 ocynkowana ogniowo
2
Energy5 Sp. z o. o.
ul. Ziejkowa 5, 09-500 Gostynin,
tel: +48 (24) 362 08 48
fax: +48 (24) 362 08 49
[email protected]
Płatew
C20/50/120/50/20/2
Materiał
S235 ocynkowana ogniowo
Belka podporowa
C20/44/114/44/20/2
+
C20/50/120/50/20/2
Materiał
S235 ocynkowana ogniowo
Śruba M12/80
Podkładka 13
Podkładka sprężysta
Nakrętka M12
Materiał
Stal ZN
Śruba M12/150
Podkładka 13
Podkładka sprężysta
Nakrętka M12
Materiał
Stal ZN
Śruba M12/70
Podkładka 13
Podkładka sprężysta
Nakrętka M12
Materiał
www.energy5.pl
Stal ZN
3
Energy5 Sp. z o. o.
ul. Ziejkowa 5, 09-500 Gostynin,
tel: +48 (24) 362 08 48
fax: +48 (24) 362 08 49
[email protected]
Śruba M12/140
Podkładka 13
Podkładka sprężysta
Nakrętka M12
Materiał
Stal ZN
Śruba M12/30
Podkładka 13
Podkładka sprężysta
Nakrętka M12
Materiał
Stal ZN
Klema końcowa 50mm
Śruba imbusowa M8
Nakrętka ząbkowana M8
Podkładka 9
100.010
219.004
215.000
Materiał
Aluminium + Stal A2
Klema środkowa 50mm
Śruba imbusowa M8
Nakrętka ząbkowana M8
Podkładka 9
100.011
219.004
215.000
Materiał
Aluminium+ Stal A2
Podkładka powiększona
Materiał
www.energy5.pl
Stal A2
4
Energy5 Sp. z o. o.
ul. Ziejkowa 5, 09-500 Gostynin,
tel: +48 (24) 362 08 48
fax: +48 (24) 362 08 49
[email protected]
Ogólna charakterystyka konstrukcji WS2B
Konstrukcja została zaprojektowana z uwzględnieniem następujących parametrów:
Konstrukcja wykonana ze stali cynkowanej ogniowo, zgodnie z normą PN - EN ISO 1461 i
odpowiednią klasą korozyjności.
Zabezpieczenie cynkowe konstrukcji może posiadać klasę korozyjności gwarantującą
minimum 10 letnią odporność na korozję.
Sposób posadowienia dostosowany do podłoża, uzależniony od wyników badań
geotechnicznych gruntu działek oraz od wyników próby ramowania,
Konstrukcja umożliwia takie mocowanie modułów do konstrukcji, które nie przenosi
obciążeń (powstałych np. w skutek oddziaływania temperatury na konstrukcję, czy też
podnoszenia/opadania gruntów podczas odwilży) konstrukcji bezpośrednio na moduły,
Konstrukcja posiada gwarancję na wady ukryte na okres minimum 5 lat,
Konstrukcji wykonana z wysokowartościowych materiałów zapewniających jej długoletnie i
nienaganne funkcjonowanie;
Konstrukcja składa się z:
Ocynkowanej stalowej ramy i pionowych belek nośnych,
Elementów mocujących (elementów łączących) ze stali szlachetnej oraz z aluminium
Połączenie elementów z różnych materiałów będzie zabezpieczone przed powstawaniem
ognisk korozji między materiałowej
Konstrukcję WS2B zaprojektowano jako opartą na stupach mocowanych mechanicznie .
www.energy5.pl
5
Energy5 Sp. z o. o.
ul. Ziejkowa 5, 09-500 Gostynin,
tel: +48 (24) 362 08 48
fax: +48 (24) 362 08 49
[email protected]
Podstawowe parametry dotyczące konstrukcji
Kąt nachylenia modułów do poziomu: 25°, 30°, 35°
Układ modułów: 4 rzędy modułów mocowanych w pozycji horyzontalnej
Usytuowanie modułów ponad poziomem gruntu: nie mniej niż 70cm
(do dolnej krawędzi ramy modułów mocowanych w najniższym rzędzie)
Zestawienie materiału oraz parametry konstrukcji znajdują się w Załączniku 1
K
Rys. 1. Przykładowe rozwiązania - widok boczny
www.energy5.pl
6
Energy5 Sp. z o. o.
ul. Ziejkowa 5, 09-500 Gostynin,
tel: +48 (24) 362 08 48
fax: +48 (24) 362 08 49
[email protected]
Montaż konstrukcji WS2B
Konstrukcja WS2B wykonana jest z profili zimno giętych, stanowiących ramę nośną elementów
horyzontalnych do których mocowane są moduły fotowoltaiczne. W wersji konstrukcji słupy
przednie, i słupy tylne, mocowane mechanicznie za pomocą kotew (1) lub śrub wkręcanych w
betonowy fundament(2). Rys.2
Mocowanie za pomocą kotew fundamentowych odbywa się przez zamocowanie do nich stup
montażowych. Następnie do stóp należy zamocować nogi stołu konstrukcji.
Rys.2. Przykładowe rozwiązania - mocowanie konstrukcji do fundamentów
Mocowanie za pomocą śrub rozprężnych do betonu należy
rozpocząć od wykonania otworów w fundamentach. Za
pomocą śrub rozprężnych przykręca się stopy montażowe do
fundamentów. Rys.2
Do stóp (1) należy zamocować nogi stołu konstrukcji (2).
Mocowanie odbywa się za
pomocą śrub M12/80 oraz
nakrętek M12. Pomiędzy łbem śruby/nakrętką a materiałami
łączonymi, zastosowano dodatkowe podkładki okrągłe
zgrubne powiększone i szpręgowe. Rys. 3
Rys.3 Mocowanie nogi stołu do stopy.
www.energy5.pl
7
Energy5 Sp. z o. o.
ul. Ziejkowa 5, 09-500 Gostynin,
tel: +48 (24) 362 08 48
fax: +48 (24) 362 08 49
[email protected]
Do nóg (1) mocowana jest krokiew (2). Mocowanie wykonuje się za pomocą śrub sześciokątnych
M12x30 oraz nakrętek M12 (3). Pomiędzy łbem śruby/nakrętką a materiałami łączonymi,
zastosowano dodatkowe podkładki okrągłe zgrubne powiększone i szpręgowe. Rys.4
Uwaga!
Podczas mocowania krokwi należy ustawić odpowiedni kąt, pod jakim powinny być
ustawione panele do poziomu.
Rys.4 Mocowanie krokwi do nóg konstrukcji.
W celu wzmocnienia konstrukcji do nóg
konstrukcji (1) oraz krokwi (2) mocowana
jest belka skośna (3) za pomocą śrub
sześciokątnych M12x30 oraz nakrętek M12.
Pomiędzy
materiałami
dodatkowe
łbem
śruby/nakrętką
łączonymi,
podkładki
a
zastosowano
okrągłe
zgrubne
powiększone i szpręgowe. Rys.5.
Rys.5 Mocowanie belki podporowej.
www.energy5.pl
8
Energy5 Sp. z o. o.
ul. Ziejkowa 5, 09-500 Gostynin,
tel: +48 (24) 362 08 48
fax: +48 (24) 362 08 49
[email protected]
Do krokwi mocuje się poprzeczne
płatwie. W tym celu do krokwi (1)
należ przykręcić kątowniki mocujące
(2), a następnie do zamocowanych
kątowników przykręca się płatew(3).
Rys.6. Mocowanie wykonuje się za
pomocą śrub sześciokątnych M12x30
oraz nakrętek M12 (3). Pomiędzy łbem
śruby/nakrętką
a
materiałami
łączonymi, zastosowano dodatkowe
podkładki
okrągłe
zgrubne
powiększone i szpręgowe.
Rys. 6 Mocowanie płatwi do krokwi
Wszystkie otwory w profilach stalowych mają kształt fasolkowy, co umożliwia korygowanie
położenia śrub mocujących. Belki poprzeczne mocuje się do belek skośnych za pomocą
łączników (elementy wykonane z kątownika nierównoramiennego). W belkach poprzecznych
wykonane są także dodatkowe otwory
do montażu z belkami sąsiadującej
konstrukcji
oraz
otwory
do
odprowadzania wody.
Do stalowych płatwi (1) mocowane są
moduły
fotowoltaiczne
za
pomocą
aluminiowych
klem
końcowych
i
środkowych
(2),
przykręcanych
nierdzewnymi śrubami imbusowymi M8
wraz z nakrętkami ząbkowanymi M8 (3).
W
celu
odizolowania
powierzchni
cynkowanej i aluminiowej należy użyć
nierdzewnych
podkładek
izolujących
(4). Rys. 7.
Rys. 7 Mocowanie paneli fotowoltaicznych do konstrukcji
Usytuowanie płatwi i klem jest uzgadniane z instrukcją montażu zastosowanych modułów,
według której mocowanie powinno być na dłuższym boku. Każdy moduł ma cztery punkty
podparcia, oraz cztery miejsca mocowania klemami.
www.energy5.pl
9
Energy5 Sp. z o. o.
ul. Ziejkowa 5, 09-500 Gostynin,
tel: +48 (24) 362 08 48
fax: +48 (24) 362 08 49
[email protected]
Uwagi dotyczące technologii i tolerancji montażu
Odnośnie konstrukcji WS2B, w których słupy są mocowane mechanicznie do podłoża, należy
zaznaczyć:
technologia mocowania
Mocowanie za pomocą kotew fundamentowych odbywa się przez zamocowanie do nich stup
montażowych. Następnie do stóp należy zamocować nogi stołu konstrukcji. Rys.2.
Mocowanie za pomocą śrub rozprężnych do betonu należy rozpocząć od wykonania otworów w
fundamentach. Za pomocą śrub rozprężnych przykręca się stopy montażowe do fundamentów.
Następnie do stóp należy zamocować nogi stołu konstrukcji. Rys. 2
uszkodzenia warstwy cynku
Podczas montażu może nastąpić uszkodzenie warstwy cynku profili. Jest to zjawisko normalne i
nieodzowne.
W celu naprawy uszkodzonej warstwy cynku stosuje się tzw. zimny cynk (farba zaprawowa do
cynku jasna srebrna matowa 682-A9508-00), nakładany za pomocą pędzla lub wałka
geometria konstrukcji
Montaż wykonywany jest zawsze z zachowaniem należytej staranności i dokładności, jednakże
istnieje prawdopodobieństwo odchylenia słupa od pionu. Jeżeli odchylenie nie wpływa na
wytrzymałość konstrukcji to słup taki pozostawia się do dalszego montażu, w innych
przypadkach konieczne jest ponowne zamontowanie słupa.
W przypadku pozostawienia odchylonego słupa koryguje się usytuowanie następnych
montowanych elementów.
Uwagi ogólne:
Generalną zasadą przy montażu jest dbałość o zachowanie założonych parametrów
konstrukcji, jej trwałości i wytrzymałości. W przedmiotowym projekcie zasada ta zostanie
dotrzymana, także z zachowaniem estetyki wykonania.
Konstrukcje w poszczególnych rzędach montuje się zgodnie z krzywizną terenu, dlatego
górne krawędzie w poszczególnych rzędach nie są idealnie na tym samym poziomie.
