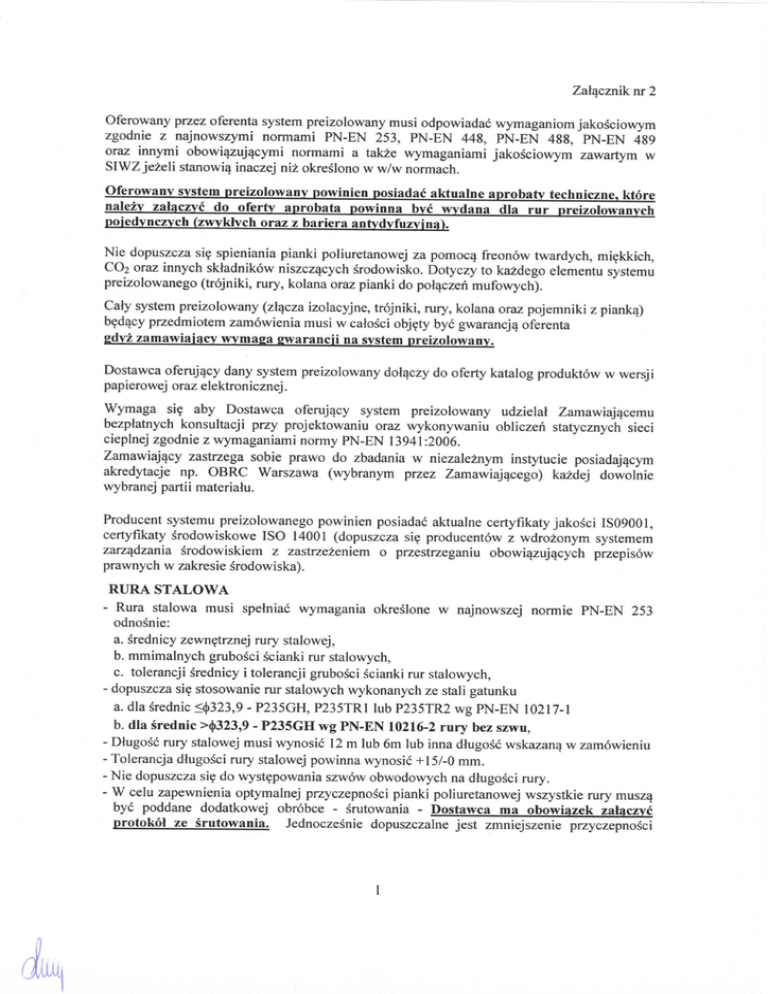

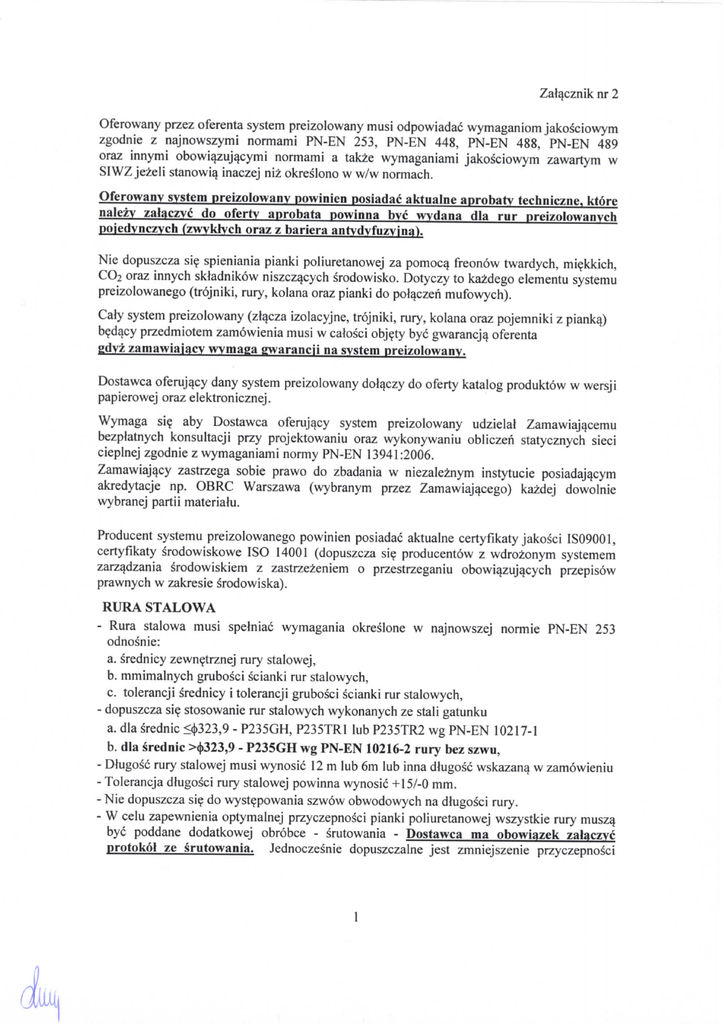

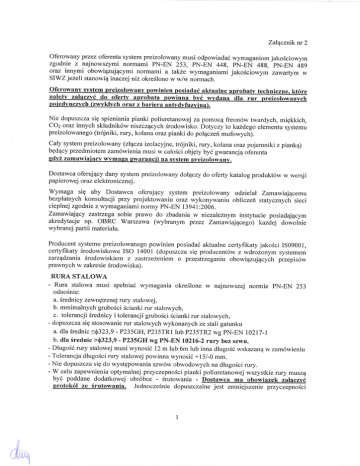

Zal^cznik nr 2
Oferowany przez oferenta system preizolowany musi odpowiadac wymaganiom jakosciowym
zgodnie z najnowszymi normami PN-EN 253, PN-EN 448, PN-EN 488, PN-EN 489
oraz innymi obowiazuj^cymi normami a takze wymaganiami jakosciowym zawartym w
SIWZ jezeli stanowia^ inaczej niz okreslono w w/w normach.
Oferowany system preizolowany now in ion posiadac aktualne aprobaty techniczne, ktore
nalezy zataczyc do ofertv aprobata powinna bye wvdana dla rur preizolowanych
pojedynczych (zwyklych oraz z bariera antvdyfuzvina).
Nie dopuszcza sie spieniania pianki poliuretanowej za pomoc^ freonow twardych, miekkich,
CO2 oraz innych skladnikow niszcz^cych srodowisko. Dotyczy to kazdego elementu systemu
preizolowanego (trqjniki, rury, kolana oraz pianki do polqczen mufowych).
Gary system preizolowany (zlqcza izolacyjne, trqjniki, rury, kolana oraz pojemniki z piankaj
bed^cy przedmiotem zamowienia musi w calosci objety bye gwarancj^ oferenta
gdyz zamawiajacy wymaga gwarancji na system preizolowany.
Dostawca oferujqcy dany system preizolowany dol^czy do oferty katalog produktow w wersji
papierowej oraz elektronicznej.
Wymaga sie aby Dostawca oferuj^cy system preizolowany udzielat Zamawiaj^cemu
bezplatnych konsultacji przy projektowaniu oraz wykonywaniu obliczen statycznych sieci
cieplnej zgodnie z wymaganiami normy PN-EN 13941:2006.
Zamawiajacy zastrzega sobie prawo do zbadania w niezaleznym instytucie posiadaj^cym
akredytacje np. OBRC Warszawa (wybranym przez Zamawiaj^cego) kazdej dowolnie
wybranej parti i materialu.
Producent systemu preizolowanego powinien posiadac aktualne certyfikaty jakosci IS09001,
certyfikaty srodowiskowe ISO 14001 (dopuszcza si? producentow z wdrozonym systemem
zarzqdzania srodowiskiem z zastrzezeniem o przestrzeganiu obowi^zuj^cych przepisow
prawnych w zakresie srodowiska).
RURA STALOWA
- Rura stalowa musi spemiac wymagania okreslone w najnowszej normie PN-EN 253
odnosnie:
a. srednlcy zewnetrznej rury stalowej,
b. mmimalnych grubosci scianki rur stalowych,
c. tolerancji srednicy i tolerancji grubosci scianki rur stalowych,
- dopuszcza sif stosowanie rur stalowych wykonanych ze stali gatunku
a. dla srednic <<))323,9 - P235GH, P235TR1 lub P235TR2 wg PN-EN 10217-1
b. dla srednic ><|>323,9 - P235GH wg PN-EN 10216-2 rury bez szwu,
- Dlugosc rury stalowej musi wynosic 12 m lub 6m lub inna dhigosc wskazanq w zamowieniu
- Tolerancja dlugosci rury stalowej powinna wynosic +15/-0 mm.
- Nie dopuszcza si? do wystepowania szwow obwodowych na dlugosci rury.
- W celu zapewnienia optymalnej przyczepnosci pianki poliuretanowej wszystkie rury muszjj
bye poddane dodatkowej obrobce - srutowania - Dostawca ma obowiazek zataczyc
protokol ze sruto\vania. Jednoczesnie dopuszczalne jest zmniejszenie przyczepnosci
pianki poliuretanowej z wewnetrzn^ powierzchniq plaszcza osfonowego do poziomu nie
mniejszej niz 50 mN/m na minimum 75% obwodu rury.
- konce rur musza^ bye ukosowane zgodnie z normq; PN-ISO 6761:1996 Rury stalowe
przygotowanie koncow rur i ksztahek do spawania.
- Producent rur stalowych musi posiadac certyfikat IS09001, ktory nalezy dolaczyc do
oferty
- rury stalowe muszq posiadac swiadectwo odbioru zgodne z PN-EN 10204 3.1.B
IZOLACJA TERMICZNA
- Pianka izolacyjna uzyta do produkcji oferowanych rur preizolowanych musi spelniac
wymagania najnowszej normy PN-EN253:2009 odnosnie: struktury komorkowej,
gestosci, wytrzymalosci na sciskanie, chlonnosci wody w podwyzszonej temperaturze.
- Wraz z ofertq oferent jest zobowiazany dostarczyc wyniki badan w/w wlasciwosci
wykonane przez niezalezna^ instytucje badawcz^.
- Dla wszystkich elementow systemu (rury proste, ksztaltki, armatura i zl^cza) nie
dopuszcza si? pienienia poliuretanu za pomocq freonow twardych, miekkich oraz za
pomoca^ CO2Dostawca wraz z oferty powinien przedstawic wyniki badan zywotnosci oferowanego
systemu poliuretanowego wykonane zgodnie z najnowsz^ normq PN- EN253 przez
niezaleznq instytucje badawcz% a potwierdzenie tego faktu musi zawierac sie w
Aprobacie Technicznej (temperatura pracy +160° C).
- Wspolczynnik przewodzenia ciepla pianki poliuretanowej A, mierzony w temperaturze
+50°C nie moze bye wiekszy niz 0,0275 W/mK dla rur bez bariery antydyfuzyjnej.
- Dostawca wraz z oferty musi przedstawic swiadectwo badania wspolczynnika
przewodzenia ciepia izolacji z pianki poliuretanowej zastosowanej jako izolacja
termiczna, przeprowadzonego przez akredytowane laboratorium, wykonane zgodnie
z wymaganiami norm PN-ISO 8497:1999 i PN-EN 253:2009 zal. G, w co najmniej trzech
temperaturach rury badawczej 80 ± 10 ° C, w odniesieniu do sredniej temperatury izolacji
t = 50°C badanie powinno dotyczyc zarowno rur z bariery antydyfuzyjn^ oraz bez bariery
antydyfuzyjnej. Badanie musi bye wykonane na rurze producenta systemu
prcizolowanego.
- Wraz z oferty Dostawca jest zobowiqzany dostarczyc wyniki badan zespolu rurowego na
wytrzymatosc na scinanie zgodne z PN-EN 253:2009 wykonane przez niezalezne
laboratorium badawcze. Wyniki badan wytrzymalosci na scinanie przed starzeniem
i po starzeniu nie moga^ bye gorsze niz okreslone w tabeli 8 normy PN-EN 253:2009.
Badanie musi bye wykonane na rurze producenta systemu preizolowanego.
PLASZCZ OSLONOWY
Ptaszcz oslonowy PE-HD stosowany w procesie produkcji rur i elementow preizolowanych
musi bye wykonany z polietylenu wysokiej gestosci PE-HD (minimum typu PESO) i musi
spelniac wymagania najnowszej normy PN-EN 253 odnosnie:
- gestosci surowca,
- wskaznika szybkosci plyni^cia surowca powinien miescic sie w zakresie
0,2<MFR<l,4g/10min,
- czasu indukcji utleniania OIT surowca,
- dlugotrwalych wlasciwosci mechanicznych surowca CLT,
-
srednice i grubosci scianek plaszcza oslonowego powinny bye zgodne z wymaganiami
okreslonymi w ostatniej najnowszej wersji normy PN-EN 253,
wydluzenie do zerwania plaszcza oslonowego mierzone zgodnie z kierunkiem
wytlaczania powinno bye nie mniejsze niz 350%,
wskaznik szybkosci ptyniecia plaszcza oslonowego powinien miescic si? w zakresie
0,2<MFR<l,4g/10min,
dtugotrwale wlasciwosci mechaniczne (CLT) i odpornosc na pekanie gotowej oslony
musz^ bye zgodne z wymaganiami normy PN-EN 253:2009.
Wraz z ofert^ Dostawca jest zobowiazany podac srednice i grubosci scianek oferowanych
przez niego plaszczy oslonowych PE-HD oraz musi zagwarantowac, ze sposob produkcji
plaszcza oslonowego umozliwia uzyskanie (na skutek ,,koronowania" lub innego sposobu
produkcji) wysokiej przyczepnosci izolacji poliuretanowej do zewn^trznej rury oslonowej minimaln^ przyczepnosc 80mN/m na minimum 85% obwodu rury. (kopia protokohi badah
wewnctrznych producenta plaszcza).
RURA PREIZOLOWANA
- srednice zewnetrzne plaszcza oslonowego i grubosci scianek musza^ bye zgodne
z wymaganiami najnowszej edycji normy PN-EN 253:2009 i PN-EN 253:2009/A 1:2007
- tolerancja dlugosci wolnych koncow rury musi wynosic ± 10mm,
- wolne konce do spawania musza wynosic min. 150mm-220mm jednakowe dla calej
dostawy.
ZL^CZA IZOLACYJNE - MUFY
- Zlacza mufowe musz^ spelniac wymagania okreslone w najnowszej normie PN-EN489.
Dla srednic PE-HD plaszcza oslonowego <<(>500
- Jako zfycza mufowe stosowane musz^ bye:
a) termokurczliwe
b) mufy termokurczliwe sieciowane radiacyjnie PEX z korkami zgrzewanymi (wtapianymi)
zawieraj^ce uszczelniacz PEB (poliizobutylen) odporny na penetracje wilgoci
c) dopuszcza si? takze mufy termokurczliwe sieciowane radiacyjnie PEX z korkami
wbijanymi zawierajace uszczelniacz PEB (poliizobutylen) odporny na penetracje wilgoci.
Elementy mufy takie jak korek nie musz^ bye sieciowane radiacyjnie. Jednak nie moga^
bye wklejane
- Oferowane mufy musza^ miec dlugosc zapewniajaczj pokrycie wolnych koncow rur
preizolowanych o dlugosci min. 150mm-220mm zgodne z woln^ koncowk^ rury
preizolowanej.
- Oferowany przez dostawce system zlacz mufowych zalewanych pfynnq piank^ musi
umozliwiac kontrole szczelnosci zl^cza za pomocq powietrza o cisnieniu min. 0.2 bar przed
zaizolowaniem za pornoca^ plynnej pianki PUR.
-Dla zljjcz mufowych zaizolowywanych na budowie za pomoc^ plynnej pianki poliuretanowej
dopuszczalne jest wylacznie stosowanie pianki dostarczanej przez dostawce
w opakowaniach zawieraj^cych niezbednq ilosc ptynnych skladnikow potrzebn^ do
zaizolowania pojedynczego zlqcza,
Nie dopuszcza sie do stosowania pianek mieszanych w otwartych naczyniach.
Nie dopuszcza sie stosowania pianek w lubkach.
Dla srednic PE-HD plaszcza oslonowego powyzej <|)500 - mufy zgrzewane elektrycznie.
Dostawca wraz z ofertij jest zobowiazany przedstawic pozytywne wyniki badan
obciazenia gruntem y.lac/y oraz proby nieprzepuszczalnosci wody i wlasciwosci pianki
poliuretanowej w zlaczu zgodnie z wymaganiami normy PN-EN 489:2009 wykonane
przez niezalezna instytucj$.
ELEMENTY PREFABRYKOWANE (ksztaltki)
Luki (kolana).
Dopuszcza si$ do stosowania Juki:
- formowane na zimno z rur prostych bez szwu lub ze szwem wzdluznym ( w przypadku
stosowania rur ze szwem polozenie szwu musi bye pod k^tem 45°do plaszczyzny gi^cia),
- spawane doczotowe - wykonane przez gi^cie na gorqco rury stalowej lub przez
formowanie na goraco ptyt stalowych i Iqczenie ich za pomoca^ spawania,
- nie dopuszcza sie do stosowania lukow segmentowych wykonanych przez spawanie
doczolowe prostych odcinkow rur.
Zw^zki.
Dopuszcza sie do stosowania wyl^cznie symetryczne zwe±ki stalowe wykonane melody
ci^gnienia z rur bezszwowych, spawanych doczolowo do prostych odcinkow rur o roznych
srednicach.
Nie dopuszcza sie do stosowania zwezek stalowych wykonanych:
Metodq zwijania,
Metoda^ wycinania.
Punkty stale.
Punkty stale nalezy wykonac zgodnie z wymaganiami nomy PN-EN448:2009.
Izolacja poliuretanowa elementow prefabrykowanych musi spelniac wymagania normy
PN-EN448:2009.
ARMATURA ODCINAJ^CA
- stosowana preizolowana armatura odcinajqca powinna bye przystosowana do pracy przy
osiowych napr^zeniach sciskaj^cych (prostych odcinkach rur) do 300 MPa.
- Armatura na odwodnieniach i odpowietrzeniach musi posiadac korpus i konam ki ze stali
nierdzewnej (potwierdzone pisemnie wraz z ofert^).
- Armatura odcinaj^ca musi spehiiac wymagania normy PN-EN 488:2009.
- Armatura na odpowietrzeniach i odwodnieniach w gor? musi posiadac dodatkowe
uszczelnienie za pomocq nierdzewnej zaslepki gwintowanej.
ELEKTRONICZNY SYSTEM ALARMOWY
- Oferowany system alarmowy powinien bye systemem tzw. typu Brandes.
- System alarmowy musi zapewniac zarowno mozliwosc lokalizacji awarii, jak i zastosowania
centralnego monitoringu sieci cieplnych.
- System alarmowy powinien umozliwiac bardzo szybkie wykrycie awarii.
