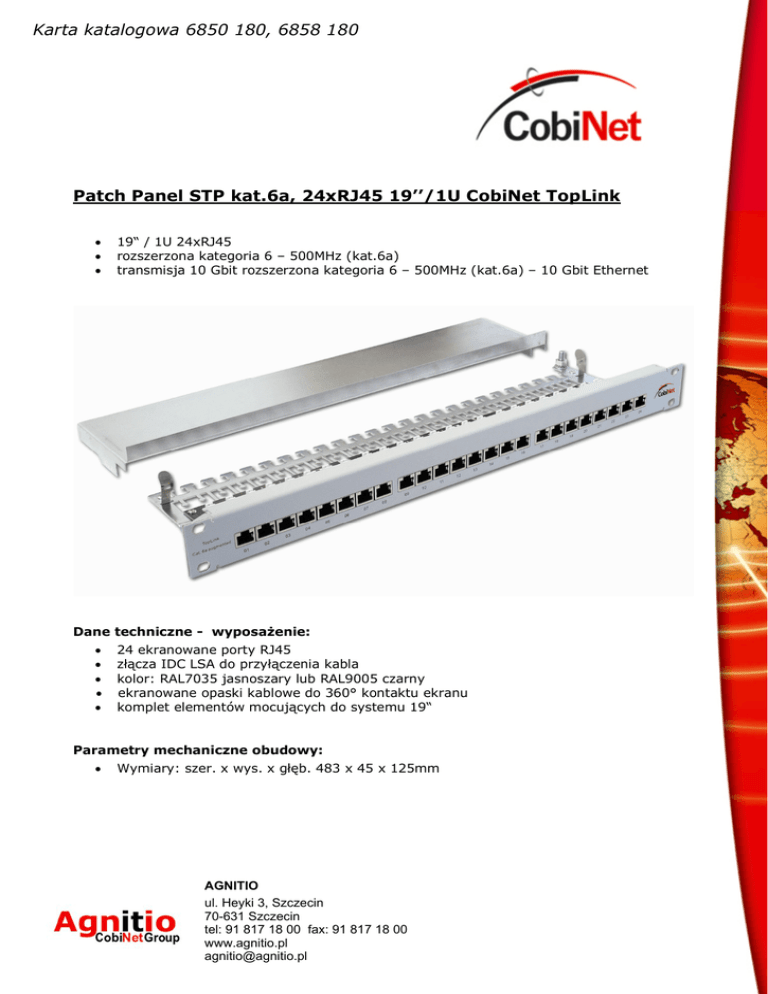

Patch Panel STP kat.6a, 24xRJ45 19’’/1U CobiNet TopLink



Dane





19“ / 1U 24xRJ45
rozszerzona kategoria 6 – 500MHz (kat.6a)
transmisja 10 Gbit rozszerzona kategoria 6 – 500MHz (kat.6a) – 10 Gbit Ethernet
techniczne - wyposażenie:
24 ekranowane porty RJ45
złącza IDC LSA do przyłączenia kabla
kolor: RAL7035 jasnoszary lub RAL9005 czarny
ekranowane opaski kablowe do 360° kontaktu ekranu
komplet elementów mocujących do systemu 19“
Parametry mechaniczne obudowy:

Wymiary: szer. x wys. x głęb. 483 x 45 x 125mm
AGNITIO
ul. Heyki 3, Szczecin
70-631 Szczecin
tel: 91 817 18 00 fax: 91 817 18 00
www.agnitio.pl
[email protected]
Karta katalogowa 6850 180, 6858 180
Parametry elektryczne:
 Wytrzymałość napięciowa:
o kontakt/kontakt: 1000 VDC
o kontakt/masa: 1500 VDC
 Rezystancja izolacji: >500 MegaOhm
 Rezystancja kontaktu: <20 MiliOhm
Parametry mechaniczne złączy:
 ekranowane gniazda RJ45 kat. 6a
 kontakty: CuBe2/Au 1µm
 szczęki kontaktu IDC LSA (mosiądz CuZn37)
 trwałość:
o gniazdo RJ45: 750 cykli wpięcia – zgodnie z EN 60603-7
o kontakt IDC LSA: cykli połączeń i rozłączeń >50
 przyłącze ekranu: ekranowane opaski kablowe 6,0-0,9 mm
 przyłącze żył kabla:
o złącze szczelinowe IDC LSA
o średnica żyły: 0,4-0,65 mm (AWG 26-22)
o średnica żyły z izolacją: 0,7-1,6 mm
Normy:
 Kategoria 6a zgodnie z:
o IEC 60603-7-5 / Ed.1.0
o TIA/EIA 568B.2 Draft 1.4, 2005-02
o ANSI/TIA-TSB-155 Draft 1.2, 2004-10
Schemat rozszycia:
Schemat B
01
02
03
04
05
06
07
08
EIA/TIA 568
Schemat A
biały/pomarańcz. (ws/or)
pomarańcz. (or)
biały/zielony (ws/gn)
niebieski (bl)
biały/niebieski (ws/bl)
zielony (gn)
biały/brązowy (ws/bn)
brązowy (bn)
biały/zielony (ws/gn)
zielony (gn)
biały/pomarańcz. (ws/or)
niebieski (bl)
biały/niebieski (ws/bl)
pomarańcz. (or)
biały/brązowy (ws/bn)
brązowy (bn)
AGNITIO
ul. Heyki 3, Szczecin
70-631 Szczecin
tel: 91 817 18 00 fax: 91 817 18 00
www.agnitio.pl
[email protected]
Karta katalogowa 6850 180, 6858 180
Zastosowanie:
 Ekranowany panel rozdzielczy kategorii 6a (do 500 MHz) o wysokości 1U do budowy
punktów dystrybucyjnych o dużej gęstości upakowania w instalacjach okablowania
strukturalnego umożliwiających transmisję z prędkością 10 GBit/s
Wykonanie:



19-calowy ekranowany panel rozdzielczy z 24 portami RJ45 o wysokości 1U
Materiał:
o obudowa z osobną, przykręconą płytą czołową
o pokrywa z blachy stalowej
o kolor: RAL7035 jasnoszary – nr katalogowy 6850 180
o kolor: RAL9005 czarny – nr katalogowy 6858 180
na obudowie punkt przyłączeniowy do podłączenia uziemienia
