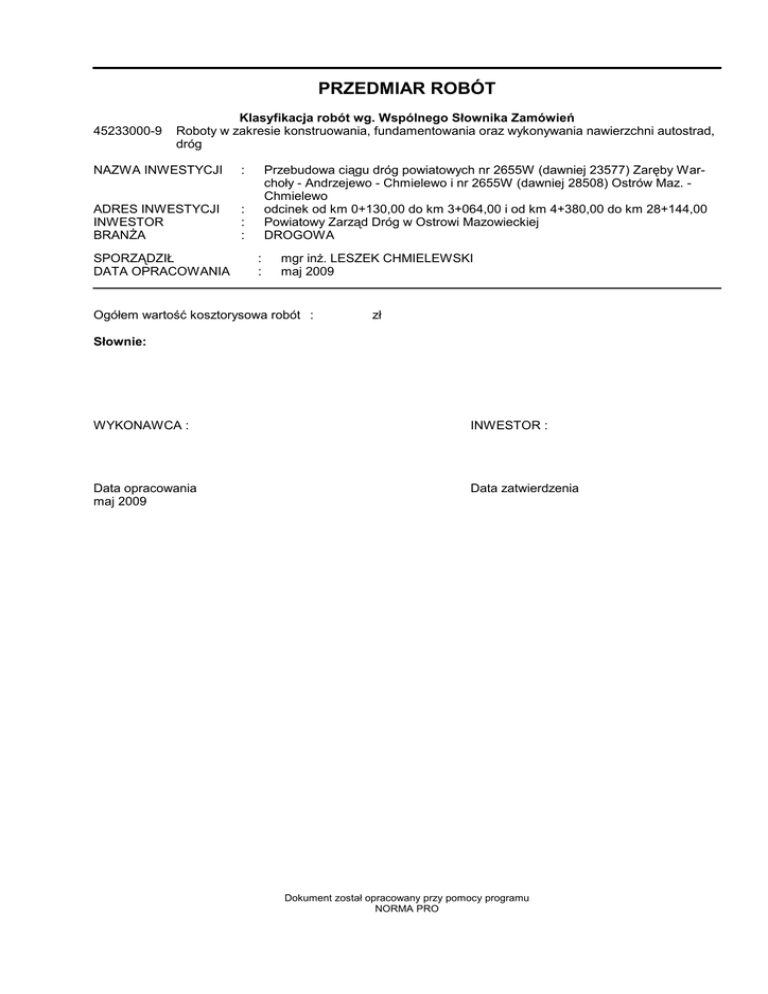

PRZEDMIAR ROBÓT
45233000-9
Klasyfikacja robót wg. Wspólnego Słownika Zamówień
Roboty w zakresie konstruowania, fundamentowania oraz wykonywania nawierzchni autostrad,
dróg
NAZWA INWESTYCJI
:
ADRES INWESTYCJI
INWESTOR
BRANśA
:
:
:
SPORZĄDZIŁ
DATA OPRACOWANIA
Przebudowa ciągu dróg powiatowych nr 2655W (dawniej 23577) Zaręby Warchoły - Andrzejewo - Chmielewo i nr 2655W (dawniej 28508) Ostrów Maz. Chmielewo
odcinek od km 0+130,00 do km 3+064,00 i od km 4+380,00 do km 28+144,00
Powiatowy Zarząd Dróg w Ostrowi Mazowieckiej
DROGOWA
:
:
mgr inŜ. LESZEK CHMIELEWSKI
maj 2009
Ogółem wartość kosztorysowa robót :
zł
Słownie:
WYKONAWCA :
INWESTOR :
Data opracowania
maj 2009
Data zatwierdzenia
Dokument został opracowany przy pomocy programu
NORMA PRO
Ostrów Maz - Zaręby Warchoły bis
PRZEDMIAR ROBÓT
Lp. Podstawa
Opis i wyliczenia
j.m.
Poszcz
Razem
Przebudowa ciągu dróg powiatowych nr 2655W (dawniej 23577) Zaręby Warchoły - Andrzejewo - Chmielewo i nr 2655W (dawniej 28508) Ostrów Maz. - Chmielewo
1
Roboty pomiarowe, przygotowawcze i ziemne
1 SST-01.01. Roboty pomiarowe przy liniowych robotach przebudowy drogi - trasa dróg w
km
d.1 01
terenie równinnym. Wyznaczenie przebiegu osi projektowanej drogi oraz elementów przekroju poprzecznego i projektowanych rzędnych niwelety drogi.
Utrzymywanie elementów wyznaczenia przebiegu drogi w trakcie wykonywania
robót. Pozycja obejmuje koszty prac geodezyjnych związanych z wytyczeniem drogi w istniejącym pasie drogowym oraz geodezyjnej inwentaryzacji
powykonawczej odtworzenie reperów osnowy geodezyjnej uszkodzonych w
trakcie wykonywania robót.
Przedmiar: lokalizacja robót w km 0+131,00 - 3+064,00 i w km 4+380,00
- 28+144,00 Odcinek o długości 26 697 mb = 26,697 km
26,697
km
26,70
RAZEM
26,70
2 SST - 02.00. Roboty ziemne wykonywane koparkami podsiębiernymi o poj. łyŜki do 0,25 m3 m3
d.1 01
w gruncie kat. III z transportem urobku na odległość do 1 km samochodami
samowyładowczymi do wbudowania w poszerzenia korpusu drogi. Pozycja
obejmuje wykonanie wykopów koryta:
- pod projektowaną konstrukcję nawierzchni chodnika i zjazdów z kostki betonowej,
- pod projektowaną konstrukcję nawierzchni zatok autobusowych,
- pod projektowane krawęŜniki i obrzeŜa betonowe z ławami,
Przedmiar: 1806 m3
1806
m3
1 806,00
RAZEM
1 806,00
3 SST - 02.00. Roboty ziemne: wbudowanie gruntu z wykopów w poszerzenia korpusu
m3
d.1 01
ziemnego drogi.Pozycja obejmuje roboty związane z uzupełnieniem korpusu
drogi gruntem pozyskanym z wykonania wykopów koryta pod projektowane
konstrukcje nawierzchni chodników i zjazdów oraz zatok komunikacji publicznej, a takŜe z wykonania koryta pod poszerzenia istniejącej nawierzchni jezdni.
Przedmiar: 1806 m3 + 10044 m3 = 11 850 m3
11850
m3
11 850,00
RAZEM
11 850,00
d.1 01
w gruncie kat. III. Pozycja obejmuje roboty związane z uzupełnieniem korpusu
drogi gruntem dowiezionym z dokopów. Pozycja obejmuje koszty zakupu dodatkowej ilości gruntu, jego transportu i wbudowania w poszerzenia korpusu
drogi.
Przedmiar: 14 180m3
14180
m3
14 180,00
RAZEM
14 180,00
5 SST - 04.01. Profilowanie i zagęszczanie podłoŜa wykonywane mechanicznie zagęszczar- m2
d.1 01
kami prowadzonymi ręcznie w gruncie kat. II-IV pod projektowane warstwy
konstrukcyjne nawierzchni. Pozycja obejmuje przygotowanie i zagęszczenie
podłoŜa pod warstwy konstrukcyjne nawierzchni projektowanych chodników i
zjazdów, zatok komunikacji publicznej oraz w korytach poszerzenia jezdni
drogi.
Przedmiar: 70 876 m2
70876
m2
70 876,00
RAZEM
70 876,00
6 SST-03.02. Regulacja pionowa wpustów ulicznych. Pozycja obejmuje regulację wysokoś- szt
d.1 01
ciową istniejących wpustów ulicznych Ŝeliwnych typu cięŜkiego zlokalzowanych w jezdni w celu dostosowania wysokościowego do projektowanej niwelety
nawierzchni jezdni po wykonaniu warstw wiąŜąco - profilującej i ścieralnej z betonu asfaltowego.
Przedmiar: 13 szt
13
szt
13,00
RAZEM
13,00
7 SST-01.03. Regulacja pionowa skrzynek zasuw wodociągowych. Pozycja obejmuje regu- szt
d.1 05
lację wysokościową skrzynek zasuw wodociągowych zlokalizowanych w jezdni,
chodnikach i wjazdach bramowych - w pasie projektowanych robót przebudowy drogi.
Przedmiar: 38 szt
38
szt
38,00
RAZEM
38,00
8 SST-03.02. Regulacja wysokościowa włazów D600 studzienek kanalizacji sanitarnej i de- szt
d.1 01
SST- szczowej. Pozycja obejmuje regulację wysokościową włazów studni kanalizacji
03.02.02
deszczowej i sanitarnej zlokalizowanych w jezdni w celu dopasowania wysokościowego do nowoprojektowanej niwelety nawierzchni jezdni.
Przedmiar: 17 szt
17
szt
17,00
RAZEM
17,00
-2-
Norma PRO Wersja 4.24 Licencja: 18619 dla DiM Projekt
Lp. Podstawa
9 SST-01.03.
d.1 04
PRZEDMIAR ROBÓT
Opis i wyliczenia
j.m.
Regulacja wysokościowa włazów studzienek kanalizacji telefonicznej zlokalizo- szt
wanych w chodnikach i trawnikach - w pasie projektowanych robót przebudowy drogi.
Przedmiar: 40 szt
40
szt
2
Roboty rozbiórkowe i recykling materiałów odpadowych
10 SST-01.02. Rozebranie krawęŜnika betonowego. Pozycja obejmuje rozebranie istniejące- m
d.2 04
go krawęŜnika betonowego 15x30 cm wraz z ławą betonową. Materiał rozbiórkowy przeznaczony do recyklingu-przekruszenia na gruzobeton z przeznaczeniem na wykonanie podbudowy z kr. łamanego. Rozbiórka istniejących krawęŜników w m. Andrzejewo.
Przedmiar: 1265 mb
1265
m
11 SST-01.02. Rozebranie krawęŜnika betonowego. Pozycja obejmuje rozebranie istniejące- m
d.2 04
go krawęŜnika betonowego 20x30 cm wraz z ławą betonową. Materiał rozbiórkowy przeznaczony do recyklingu-przekruszenia na gruzobeton do wykorzystania jako kruszywo łamane na warstwy podbudowy. Rozbiórka istniejących krawęŜników w m. Ostrów Maz.
Przedmiar: 755 mb
755
m
12 SST - 01.02. Rozbiórka nawierzchni istniejących chodników i zjazdów z płytek 50x50 i
m2
d.2 04
35x35, typu trylinka oraz z kostki betonowej i betonu wylewanego. Pozycja
obejmuje rozbiórkę nawierzchni istniejących chodników i zjazdów bramowych
w m. Ostrów Maz. i Andrzejewo wraz z obrzeŜem. Materiał rozbiórkowy przeznaczony do recyklingu-przekruszenia na gruzobeton do wykonania
warstw podbudowy z kr. łamanego.
Przedmiar: 3660 m2
3660
m2
13 SST - 01.02. Rozebranie nawierzchni jezdni z mas mineralno - bitumicznych mechanicznie. m2
d.2 04
Pozycja obejmuje rozebranie istniejącej nawierzchni asfaltowej na dojeździe
do przejazdu kolejowego na długości 10 mb od krawędzi istniejącej nawierzchni przejazdu oraz na początku i końcu projektowanego zakresu przebudowy, a
takŜe w miejacach remontów przełomów. Warstwy bitumiczne o grubości do
10 cm. Materiał rozbiórkowy- destrukt bitumiczny do wykorzystania przy
wykonaniu warstw podbudowy z m. kr. łamanego.
Przedmiar: 350 m2 +2500 m2; 2850 m2 ( frezowanie naw. bitumicznej)
2850
m2
3
Odwodnienie i kanalizacja deszczowa
14 SST-03.02. Studnie ściekowe z wpustami ulicznymi. Pozycja obejmuje wykonanie studni o szt
d.3 01
śrenicy 500 mm z gotowych prefabrykatów (głębokoś H=1,50 m) z osadnikiem
0,50 m z kratką ściekową Ŝeliwną typu cięŜkiego T-400 zatrzaskową. Pozycja
obejmuje koszty:
- zakupu i przywiezienie materiałów,
- koszty robót ziemnych i odtworzenia konstrukcji nawierzchni jezdni po wbudowaniu studni
- wykonanie płyty podsudziennej fundamentowej betonowej o średnicy 700
mm oraz pierścienia odciąŜającego.
- izolacji bitumicznej ścianek zewnętrznych,
Przedmiar: 46 szt
46
szt
15 SST-03.02. Studnie rewizyjno - połączeniowe z gotowych elementów o średnicy 100 cm,
szt
d.3 01
głebokość H=1,50 m. Pozycja obejmuje wykonanie studni z płytą nastudzienną średnicy 1200 mm i włazem Ŝeliwnym D = 600 mm typu lekkiego (lokalizacja w pasie chodnika lub w trawniku). Pozycja obejmuje koszty:
- zakupu i przywiezienia materiałów-prefabrykatów,
- koszty robót ziemnych związanych z wbudowaniem studni.
Przedmiar: 3 szt
3
szt
16 SST-03.02. Studnie rewizyjno - połączeniowe z gotowych elementów o średnicy 100 cm,
szt
d.3 01
głebokość H=1,50 m. Pozycja obejmuje wykonanie studni z płytą nastudzienną średnicy 1800 mm i z pierścieniem odciąŜającym z włazem Ŝeliwnym zatrzaskowym D = 600 mm typu cięŜkiego (lokalizacja w pasie jezdni). Pozycja
obejmuje takŜe:
- koszty zakupu i przywiezienia materiałów-prefabrykatów,
- koszty robót ziemnych związanych z wbudowaniem studni oraz odtworzenia
kosntrukcji nawierzchni jezdni po wbudowaniu studni.
Przedmiar: 3 szt
3
szt
-3-
Poszcz
Razem
40,00
RAZEM
40,00
1 265,00
RAZEM
1 265,00
755,00
RAZEM
755,00
3 660,00
RAZEM
3 660,00
2 850,00
RAZEM
2 850,00
46,00
RAZEM
46,00
3,00
RAZEM
3,00
3,00
Lp.
Podstawa
PRZEDMIAR ROBÓT
Opis i wyliczenia
j.m.
17 SST-03.04. Studnie chłonne z gotowych elementów o średnicy 100 cm, głebokość H=1,50 szt
d.3 01
m. Pozycja obejmuje wykonanie studni z płytą nastudzienną średnicy 1200
mm i włazem Ŝeliwnym D = 600 mm typu lekkiego (lokalizacja w pasie chodnika lub w trawniku). Pozycja obejmuje takŜe:
- koszty zakupu i przywiezienia materiałów
- koszty robót ziemnych związanych z wbudowaniem studni.
Przedmiar: 11 szt
11
szt
18 SST-03.02. Przykanaliki PCV 160 mm. Pozycja obejmuje wykonanie przykanalików z rur
m
d.3 01
PCV 160 mm w celu przyłączenia studzienek wpustów ulicznych do studni rewizyjno - połączeniowych projektowanych lub istniejących (w m. Andrzejewo)
wraz z kosztami robót ziemnych związanych z wykonaniem przykanalików oraz
odtworzeniem konstrukcji nawierzchni jezdni po wykonaniu robót oraz wykonania przebicia otworów wlotowych do studni rewizyjno-połączeniowych.
Przedmiar: 197 mb
197
m
19 SST-03.02. Kanał deszczowy z rur PP (karbowane SN=8 kN/m) o średnicy 300 mm z ob- m
d.3 01
sypką piaskową 0/2 mm (zlokalizowany poza jezdnią). Pozycja obejmuje zakup i przywiezienie materiałów oraz koszty robót ziemnych związanych z wbudowaniem odcinków kanału deszczowego, tj. wykopami i zasypaniem kanału.
Przedmiar: 67 mb
67
m
d.3 01
sypką piaskową 0/2 mm (zlokalizowany poza jezdnią). Pozycja obejmuje zakup i przywiezienie materiałów oraz koszty robót ziemnych związanych z wbudowaniem odcinków kanału deszczowego, tj. wykopami i zasypaniem kanału.
Przedmiar: 64 mb
64
m
d.3 01
sypką piaskową 0/2 mm (zlokalizowany w jezdni). Pozycja obejmuje zakup i
przywiezienie materiałów oraz koszty robót ziemnych związanych z wbudowaniem odcinków kanału deszczowego, a takŜe odtworzenie konstrukcji nawierzchni jezdni po wbudowaniu kanału, tj. odtworzenie podbudowy z kr. łamanego
gr. 25 cm i warstwy bitumicznej o gr. 5 cm (0/16 mm),
Przedmiar: 39 mb
39
m
d.3 01
sypką piaskową 0/2 mm (zlokalizowany w jezdni). Pozycja obejmuje zakup i
przywiezienie materiałów oraz koszty robót ziemnych związanych z wbudowaniem odcinków kanału deszczowego, a takŜe odtworzenie konstrukcji nawierzchni jezdni po wbudowaniu kanału, tj. odtworzenia podbudowy z kr. łamanego
gr. 25 cm i warstwy bitumicznej gr. 5 cm (0/16 mm).
Przedmiar: 45 mb
45
m
23 SST-08.05.
d.3 01
Przepusty pod chodnikiem dla odprowadzenia wody z jezdni i dalej ściekiem
kpl.
po skarpie wykonane z prefabrykatow betonowych o przekroju prostokątnym
wraz z umocnieniem skarpy rowu korytkami betonowymi na odcinku od wylotu
odpływu do dna rowu. Pozycja obejmuje koszty zakupu, przywiezienia i wbudowania materiałów. Długość przepustów pod chodnikiem 1,50 m, ścieki skarpowe długości średniej po 4,00 mb.
Przedmiar: 50 kpl.(50 szt x 1,50 m=75 mb przepustów pod chodnikiem i 50
sztuk x 4 mb = 200 mb ścieku skarpowego z korytek betonowych prefabrykowanych)
50
kpl.
24 SST-06.01. Wykonanie umocnienia rowów drogowych płytami eko-aŜur. Pozycja obejmuje m
d.3 01
umocnienie dna rowu na szerokości 40 cm i skarp na wysokości - 50 cm płytami typu eko-aŜur o wymiarach 40x60x8 cm. Pozycja obejmuje koszty zakupu,
przywiezienia i wbudowania materiałów, pozycja nie obejmuje robót ziemnych
związanych z odtworzeniem rowów (odrębna pozycja kosztorysowa).
Przedmiar: 280 mb
280
m
-4-
Poszcz
RAZEM
Razem
3,00
11,00
RAZEM
11,00
197,00
RAZEM
197,00
67,00
RAZEM
67,00
64,00
RAZEM
64,00
39,00
RAZEM
39,00
45,00
RAZEM
45,00
50,00
RAZEM
50,00
280,00
RAZEM
280,00
PRZEDMIAR ROBÓT
Lp. Podstawa
Opis i wyliczenia
j.m.
25 SST-03.03. DrenaŜ PCV śr. 160 mm. Pozycja obejmuje wykonanie drenaŜu z rur PCV śr. m
d.3 01
160 mm w otulinie z geowłókniny wraz z wykonaniem obsypki Ŝwirem 16/32
mm oraz koszty robót ziemnych związanych z wykonaniem drenaŜu, tj. wykopami i zasypaniem rurociągów drenarskich. Przedmiar: 185 mb
185
m
26 SST-03.03. DrenaŜ PCV śr. 250 mm. Pozycja obejmuje wykonanie drenaŜu z rur PCV śr. m
d.3 01
250 mm w otulinie z geowłókniny wraz z wykonaniem obsypki Ŝwirem 16/32
mm oraz koszty robót ziemnych związanych z wykonaniem drenaŜu, tj. wykopami i zasypaniem rurociągów drenarskich.
Przedmiar: 116 mb
116
m
4
Przepusty pod zjazdami i zatokami
27 SST-06.02. Przepusty pod zjazdami z rur PP ( karbowana ) o średnicy 300 mm.Pozycja
m
d.4 01
obejmuje koszty zakupu, przywiezienia i wbudowania materiałów wraz z umocnieniem wlotu i wylotu darniną oraz koszty robót ziemnych związanych z zasypaniem przepustu gruntem i jego zagęszczeniem.
Przedmiar: 72mb
72
m
28 SST-06.02. Przepusty pod zjazdami z rur PP ( karbowanych )o średnicy 400 mm. Pozycja m
d.4 01
obejmuje koszty zakupu, przywiezienia i wbudowania materiałów wraz z umocnieniem wlotu i wylotu darniną oraz koszty robót ziemnych związanych z zasypaniem przepustu i jego zagęszczeniem.
Przedmiar: 2268 mb
2268
m
29 SST-06.02. Przepusty pod zjazdami z rur PP ( karbowanych )o średnicy 500 mm. Pozycja m
d.4 01
obejmuje koszty zakupu, przywiezienia i wbudowania materiałów wraz z umocnieniem wlotu i wylotu darniną oraz koszty robót ziemnych związanych z zasypaniem przepustu i zagęszczeniem gruntu zasypki.
Przedmiar: 628 mb
628
m
30 SST-06.02. Przepusty pod zjazdami z rur PP ( karbowanej )o średnicy 600 mm. Pozycja
m
d.4 01
obejmuje koszty zakupu, przywiezienia i wbudowania materiałów wraz z umocnieniem wlotu i wylotu darniną oraz koszty robót ziemnych związanych z zasypaniem przepustu i zagęszczeniem zasypki.
Przedmiar: 128 mb
128
m
5
31 SST-01.02.
d.5 04
32 SST-03.01.
d.5 01
Przepusty pod koroną drogi: przebudowa i wykonanie nowych przepustów
Rozbiórka istniejących ścianek czołowych na przepustach pod koroną drogi.
szt
Ścianki betonowe o objętości betonu do 2,5 m3. Gruz rozbiórkowy do recyklingu - przerobienia na kruszywo łamane do wbudowania w warstwy podbudowy.
Przedmiar: 4 szt ( 4 x 2,50 m3 = 10 m3)
4
szt
Przepusty rurowe pod koroną drogi - ścianki czołowe dla rur o średnicy 40-50
cm. Pozycja obejmuje wykonanie nowych ścianek czołowych betonowych na
wlocie i wylocie nowych i istniejących przepustów pod koroną projektowanej
drogi i dróg bocznych (na skrzyŜowaniach).
Przedmiar: 8 szt ( 8 szt x 2 m3= 16 m3)
8
szt
33 SST - 03.01. Przepusty rurowe pod koroną drogi - ścianki czołowe dla rur o średnicy 60-80
d.5 01
cm. Pozycja obejmuje wykonanie nowych ścianek czołowych betonowych na
wlocie i wylocie nowych i istniejących przepustów pod koroną projektowanej
drogi i dróg bocznych (na skrzyŜowaniach).
Przedmiar: 21 szt ( 21 szt x 2,50 m3= 52,50 m3)
21
szt
szt
szt
34 SST - 03.01. Przepusty rurowe pod koroną drogi - ścianki czołowe dla rur o średnicy 60-80 m3
d.5 01.
cm. Pozycja obejmuje wykonanie podwyŜszenia istniejących ścianek czołowych o 30 cm na przepustach w km 14+467,50 i 22+632,00. Ścianki istniejące
o długości 4,00 mb.
Przedmiar: 2,0 m3 betonu
2
m3
-5-
Poszcz
Razem
185,00
RAZEM
185,00
116,00
RAZEM
116,00
72,00
RAZEM
72,00
2 268,00
RAZEM
2 268,00
628,00
RAZEM
628,00
128,00
RAZEM
128,00
4,00
RAZEM
4,00
8,00
RAZEM
8,00
21,00
RAZEM
21,00
2,00
RAZEM
2,00
PRZEDMIAR ROBÓT
Lp. Podstawa
Opis i wyliczenia
j.m.
35 SST - 03.01. Rurociągi przelotowe prefabrykowanych przepustów drogowych rurowych
m
d.5 01.
dwuotworowych z rur o śr. 40 cm. Pozycja obejmuje wykonanie przedłuŜenia
istniejących przepustów z rur betonowych wraz z wykonaniem robót
ziemnych, tj. zasypaniem i zagęszczeniem przekopu nad przepustem.
Przedmiar: 5 mb przepustów x 2 rury = 10 mb
10
m
36 SST - 03.01. Rurociągi przelotowe prefabrykowanych przepustów drogowych rurowych jed- m
d.5 01.
nootworowych z rur o śr. 60 cm. Pozycja obejmuje wykonanie przedłuŜenia
istniejących przepustów z rur betonowych wraz z wykonaniem robót
ziemnych, tj. zasypaniem i zagęszczeniem przekopu nad przepustem.
Przedmiar: 6 mb
6
m
37 SST - 03.01. Rurociągi przelotowe prefabrykowanych przepustów drogowych rurowych jed- szt
d.5 01.
nootworowych z rur o śr. 60 cm. Pozycja obejmuje rozbiórkę części przelotowej istniejącego przepustu z rur betonowych pod koroną drogi i wykonanie nowej części przelotowej przepustu z rur PEHD śr. 60 cm. Pozycja obejmuje takŜe wykonanie robót ziemnych, tj. zasypanie i zagęszczenie przekopu oraz odtworzenie konstrukcji nawierzchni jezdni nad przepustem. Przepust w km 10+
623,00.
Przedmiar: 1 szt.
1
szt
38 SST - 03.01. Rurociągi przelotowe prefabrykowanych przepustów drogowych rurowych jed- szt
d.5 01.
nootworowych z rur o śr. 60 cm. Pozycja obejmuje: rozbiórkę i wymianę na
nowe istniejących rur betonowych skrajnych o dł. 1,00 m obustonnie (po 1 szt)
oraz dodatkowo przedłuŜenie obustronne po 1,00 m rurami betonowych śr. 60
cm; wykonanie nowych ścianek czołowych betonowych na wlocie i wylocie
przepustu. Pozycja obejmuje takŜe koszty robót ziemnych, tj. zasypanie i zagęszczenie przekopu oraz nad przepustem.
Przedmiar: 1 szt
1
szt
39 SST - 03.01. Oczyszczenie części przelotowej przepustu oraz odtorzenie rowu na dopływie i szt
d.5 01.
odpływie przepustu. Przepusty w km 21+634, 24+362.
Przedmiar: 2 szt
2
szt
40 SST - 03.01. Przepusty ramowe pod koroną drogi. Pozycja obejmuje wykonanie przedłuŜe- szt
d.5 01.
nia istniejącego przepustu ramowego do długości L=10 mb wraz z rozbiórką istniejących i budową nowych ścianek czołowych Ŝelbetowyzh na wlocie i wylocie przepustu. Pozycja obejmuje takŜe koszty robót ziemnych związanych z
przedłuŜeniem części przelotowej i wykonaniem ścianek czołowych tj. zasypaniem i zagęszczeniem przekopu oraz uzupełnieniem korpusu drogi nad przepustem. Przepust w km 2+467,00; światło poziome części przelotowej 1,50 m;
światło pionowe 1,00 m; ścianki czołowe istniejące (do rozbiórki) o długości
4,50 m. PrzedłuŜenie części przelotowej do długości L=10 mb, budowa nowych ścianek czołowych o długości 5,90 m.
Przedmiar: 1 szt
1
szt
d.5 01.
przedłuŜeniem części przelotowej i wykonaniem ścianek czołowych tj. zasypaniem i zagęszczeniem przekopu oraz uzupełnieniem korpusu drogi nad przepustem. Przepust w km 18+417,00; światło poziome części przelotowej 2,40
m; światło pionowe 0,90 m; ścianki czołowe istniejące (do rozbiórki) o długości
Przedmiar: 1 szt
1
szt
-6-
Poszcz
Razem
10,00
RAZEM
10,00
6,00
RAZEM
6,00
1,00
RAZEM
1,00
1,00
RAZEM
1,00
2,00
RAZEM
2,00
1,00
RAZEM
1,00
1,00
RAZEM
1,00
PRZEDMIAR ROBÓT
Lp. Podstawa
Opis i wyliczenia
j.m.
d.5 01.
Przedmiar: 1 szt
1
szt
d.5 01.
Przedmiar: 1 szt
1
szt
d.5 01.
nia istniejącego przepustu ramowego Ŝelbetowego do długości L=10 mb wraz
z rozbiórką istniejących i budową nowych ścianek czołowych Ŝelbetowych na
wlocie i wylocie przepustu. Pozycja obejmuje takŜe koszty robót ziemnych
związanych z przedłuŜeniem części przelotowej i wykonaniem ścianek czołowych tj. zasypaniem i zagęszczeniem przekopu oraz uzupełnieniem korpusu
drogi nad przepustem. Przepust w km 27+564,00; światło poziome części
przelotowej 2,00 m; światło pionowe 0,70 m; ścianki czołowe istniejące (do
rozbiórki) o długości 3,80 m. PrzedłuŜenie części przelotowej do długości L=10
mb, budowa nowych ścianek czołowych o długości 6 m.
Przedmiar: 1 szt
1
szt
6
45 SST-01.02.
d.6 04
Przebudowa przepustu ramowego w km 19+325
Rozbiórka istniejącej konstrukcji Ŝelbetowej przepustu o przekroju ramowym
m
bez dna, wykonywana połówkami wraz z rozbiórką konstrukcji nawierzchni jezdni. Pozycja obejmuje takŜe rozbiórkę istniejących ścianek czołowych. Materiały rozbiórkowe do recyklingu w celu wykorzystania jako kruszywo na podbudowę.
Przedmiar: 7,75 mb przepustu
7,75
m
46 kalk. indywi- Wykonanie tymczasowego przedłuŜenia rurą typu WIPRO 80 cm jednostron- m2
d.6 dualna
nie wraz z wykonaniem nasypu na przedłuŜeniu i wykonaniem poszerzenia po
stronie lewej jezdni płytami typu MON 1,50 x 3,00 m jako nawierzchni tymczasowej. Szerokość 3 m, długość 30 mb. Pozycja obejmuje takŜe koszty rozbiórki wykonanego tymczasowego przejazdu.
Przedmiar: 90 m2 (na wykonanie jednostronnej nawierzchni tymczasowej) x 2
strony; razem 180 m2
180
m2
47 SST-03.01.
d.6 01
48 SST-02.00.
d.6 01
49 SST-04.04.
d.6 02
Wykonanie nowej części przelotowej przepustu z rury PEHD 120 cm metodą
połówkową. Ława Ŝwirowa o grubości - 30 cm.
Przedmiar: 10 mb
10
m
Roboty ziemne. Pozycja obejmuje wykonanie nasypu na wykonanej części
przelotowej przepustu wraz z zagęszczeniem.
Przedmiar: 10 m3
10
m3
m
m3
Warstwa podbudowy z kruszyw łamanych. Pozycja obejmuje wykonanie warst- m2
wy podbudowy z mieszanki kruszywa łamanego fr. 0/31,50 mm zagęszczonego mechanicznie o gr. 30 cm (po zagęszczeniu) pod nawierzchnię z betonu
asfaltowego nad wykonaną uprzednio częścią przelotową przepustu. Pozycja
obejmuje koszty zakupu, przywiezienia i wbudowania materiałów na podbudowę wraz z ich zagęszczeniem.
Przedmiar: 28 m2
28
m2
-7-
Poszcz
Razem
1,00
RAZEM
1,00
1,00
RAZEM
1,00
1,00
RAZEM
1,00
7,75
RAZEM
7,75
180,00
RAZEM
180,00
10,00
RAZEM
10,00
10,00
RAZEM
10,00
28,00
Lp.
Podstawa
50 SST-04.07.
d.6 01
51 SST-03.01.
d.6 01
7
52 SST-01.02.
d.7 04
53 SST-01.02.
d.7 04
54 SST-01.02.
d.7 04
55 SST-13.02.
d.7 00
56 SST-01.02.
d.7 04
57 SST-13.02.
d.7 00
58 SST-15.02.
d.7 03
59 SST-19.01.
d.7 01a
60 SST-15.04.
d.7 01
PRZEDMIAR ROBÓT
Opis i wyliczenia
j.m.
Warstwa podbudowy z mieszanek mineralno - bitumicznych o gr. 5 cm. Pozy- m2
cja obejmuje wykonanie warstwy podbudowy z betonu asfaltowego o grubości
5 cm jak dla KR 3 z m.m. o uziarnieniu 0/16 mm wg PN-S-96025 nad częścią
przelotową przepustu wraz ze skropieniem warstwy kruszywa emulsją asfaltową.
Przedmiar: 28 m2
28
m2
Wykonanie nowych ścianek czołowych Ŝelbetowych o długości L=5,96 m na
fundamencie betonowym. Ścianka beton B30, fundament beton B25.
Przedmiar: 2 szt (2,5 m3 betonu na kaŜdą ściankę)
2
szt
Rozebranie krawęŜnika betonowego mostowego. Pozycja obejmuje rozebranie m
istniejącego krawęŜnika betonowego 20x30 cm. Materiał rozbiórkowy do recyklingu na kruszywo do wykonania warstw podbudowy.
Przedmiar : 44 mb ( 2 x 22 mb = 44 mb)
44
m
m
Usunięcie istniejącej warstwy izolacyjnej pomostów z warstw papy asfaltowej m2
(x2) z lepikiem.
Przedmiar: 51+160+114 = 325 m2
325
m2
Wyrównanie oraz wyprofilowanie spadków poprzecznych na powierzchni
m2
płyty pomostów. Pozycja obejmuje wyrównanie istniejących płyt pomostów ma
mostach warstwą betonu o gr. średniej 10 cm.
Przedmiar: 325 m2
325
m2
Wykonanie izolacji płyty pomostów. Pozycja obejmuje wykonanie w-wy izolacji m2
-hydroizolacyjnej z papy termozgrzewalnej o gr. 0,50- 1 cm wraz z wykonaniem impregnacji płyty betonowej pomostów.
Przedmiar: 325 m2
325
m2
KrawęŜniki kamienne. Pozycja obejmuje zakup i przywiezienie krawęŜników
m
kamiennych mostowych o wymiarach 23x20 cm oraz ich ustawienie na kruszywie z zaprawą z Ŝywicy epoksydowej.
Przedmiar: 66 mb
66
m
Warstwa ochronna z mieszanek mineralno - bitumicznych asfaltowych o gru- m2
bości 6 cm. Pozycja obejmuje wykonanie warstwy podbudowy z betonu asfaltowego o grubości 6 cm jak dla KR 3 z m.m. o uziarnieniu 0/16 mm wg PN-S96025 .
Przedmiar: 305m2
305
m2
28,00
RAZEM
28,00
2,00
RAZEM
2,00
305,00
RAZEM
305,00
44,00
RAZEM
44,00
121,00
RAZEM
121,00
44,00
RAZEM
44,00
325,00
RAZEM
325,00
325,00
RAZEM
325,00
325,00
RAZEM
325,00
66,00
RAZEM
66,00
305,00
RAZEM
305,00
m
Remont belek podporęczowych. Pozycja obejmuje skucie warstwy znisczone- m
go betonu ( otuliny) do zbrojenia wraz z oczyszczeniem, pokryciem środkami zabezpieczającymi i szczepnymi i następnie odtworzenie przekroju belki
podporęczowej.
Przedmiar : 44 mb ( 2 x 22 mb = 44 mb )
44
m
-8-
Razem
28,00
szt
Remont nawierzchni na mostach
Rozebranie nawierzchni jezdni z mas mineralno - bitumicznych wraz z warst- m2
wą betonu wyrównawczego ( ochronnego) mechanicznie. Pozycja obejmuje
rozebranie nawierzchni asfaltowej na mostach wraz z załadunkiem i odwozem
gruzu rozbiórkowego. Warstwy bitumiczne i betonowe do 10 cm. Materiały
rozbiórkowe ( destrukt bitumiczny i betonowy) do wykorzystania po recyklingu do wykonania warstw podbudowy.
Przedmiar: 305 m2 ( 40 m2+ 150 m2 + 115 m2 )
305
m2
Rozbiórka istniejących barierek stalowych na belkach podporęczowych (
skrajnych) mostów. Pozycja obejmuje rozbiórkę istniejących barierek stalowych na mostach.
Przedmiar : 14+66+41 = 121 mb
121
Poszcz
RAZEM
Lp. Podstawa
61 SST-19.01.
d.7 04
62 SST-01.02.
d.7 01
63 SST-13.02.
d.7 00
64 SST-08.05.
d.7 01
65 SST-18.01.
d.7 02
66 SST-20.01.
d.7 08
PRZEDMIAR ROBÓT
Opis i wyliczenia
j.m.
Wykonanie barieroporęczy. Pozycja obejmuje zakup, przywiezienie i zamoco- m
wanie barieroporęczy sztywnych na odcinkach długości płyt pomostowych i
skrzydełek przyczółków.
Przedmiar: 98 mb ( 2 x 6=12 mb + 2 x 22 = 44 mb + 2 x 21 = 42 mb)
98
m
Rozbiórka istniejących kap chodnikowych. Pozycja obejmuje rozbiórkę istnieją- szt
cych kap chodnikowych prefabrykowanych na belkach t. Gromnik.
Przedmiar: 4 szt ( wym. 3x1 = 3 m2 x 4 = 12 m2)
4
szt
Wykonanie nowych kap podporęczowych Ŝelbetowych.
Przedmiar: 12 m2 ( 6x1 = 6 m2 x 2 = 12 m2)
12
69 SST-04.07.
d.8 01
70 SST-04.07.
d.8 01
m2
Wykonanie ścieków skarpowych. Pozycja obejmuje umocnienie skarpy nasypu m
korytkami betonowymi prefabrykowanymi na odcinku od krawędzi nawierzchni
jezdni do dolnej krawędzi skarpy nasypów przy mostach.
Przedmiar: 60 mb
60
m
Dylatacje szczelne bitumiczne typu TARCO 50x30x9. do wykonania na połą- m
czeniach nawierzchni na płytach pomostów z nawierzchnią na dojazdach
do mostów.
Przedmiar: 50 mb ( 14 mb + 17 mb + 19 mb = 50 mb)
50
m
Pokrycie płaskich nowowykonanych powierzchni betonowych warstwą zaprawy m2
Ŝywicznej o gr. 0,5 cm w celu zabezpieczenia powierzchni betonu i podniesienia estetyki wyglądu.
Przedmiar: 70 m2
70
m2
Warstwa podbudowy z kruszyw łamanych. Pozycja obejmuje wykonanie warst- m2
wy podbudowy z mieszanki kruszywa łamanego fr. 0/31,50 mm zagęszczonego mechanicznie o gr. 20 cm (po zagęszczeniu) pod nawierzchnię z betonu
asfaltowego na poszerzeniach istniejącej konstrukcji nawierzchni jezdni. Pozycja obejmuje koszty zakupu, przywiezienia i wbudowania materiałów na podbudowę wraz z ich zagęszczeniem.
50220
m2
5 cm jak dla KR 3 z m.m. o uziarnieniu 0/16 mm wg PN-S-96025 na poszerzeniach istniejącej konstrukcji nawierzchni jezdni wraz ze skropieniem warstwy kruszywa na podbduudowie i nawierzchni bitumicznej starej nawierzchni emulsją asfaltową.
60230
m2
8 cm jak dla KR 3 z m.m. o uziarnieniu 0/31,50 mm wg PN-S-96025 na powierzchni remontów miejsc uszkodzeń istn. nawierzchni jezdni. Naprawa
występujących uszkodzeń siatkowych w przekroju jezdni.
Przedmiar: 2500,00 m2
2500,00
m2
9
Przebudowa skrzyŜowania drogi z torami kolejowymi
71 SST - 10.04. Prefabrykowane płyty Ŝelbetowe nawierzchni drogowej typu CBP - płyty wewd.9 01
nętrzne 134x300x14 cm. Pozycja obejmuje zakup i przywiezienie materiałów
oraz koszty ich wbudowania.
Przedmiar: 2 szt
2
-9-
Razem
98,00
RAZEM
98,00
4,00
RAZEM
4,00
12,00
RAZEM
12,00
60,00
RAZEM
60,00
50,00
RAZEM
50,00
70,00
RAZEM
70,00
50 220,00
RAZEM
50 220,00
50 220,00
RAZEM
50 220,00
60 230,00
RAZEM
60 230,00
2 500,00
RAZEM
2 500,00
m2
8
Poszerzenia istniejącej konstrukcji nawierzchni jezdni
d.8 01
w gruncie kat. III z przerzutem poprzecznym - wbudowaniem w poszerzenia
korpusu drogi. Pozycja obejmuje: wykonanie wykopów koryta na poszerzeniach pod projektowaną konstrukcję nawierzchni jezdni; głębokośc koryta 20 cm
Przedmiar: 50 220 m2 ( 50 220 m2 x 0,20 m = 10 044 m3)
50220
m2
68 SST-04.04.
d.8 02
Poszcz
szt
szt
2,00
Lp.
Podstawa
PRZEDMIAR ROBÓT
Opis i wyliczenia
j.m.
72 SST - 10.04. Prefabrykowane płyty Ŝelbetowe nawierzchni drogowej typu CBP - płyty wewd.9 01
nętrzne skrajne 134x300x14 cm. Pozycja obejmuje zakup i przywiezienie materiałów oraz koszty ich wbudowania.
Przedmiar: 2 szt
2
szt
73 SST - 10.04. Prefabrykowane płyty Ŝelbetowe nawierzchni drogowej typu CBP - płyty zed.9 01
wnętrzne.Pozycja obejmuje zakup i przywiezienie materiałów oraz koszty ich
wbudowania.
Przedmiar: 8 szt
8
szt
szt
szt
74 SST - 10.04. Prefabrykowane elementy Ŝelbetowe nawierzchni drogowej typu CBP - kraszt
d.9 01
węŜniki kolejowe 30x40x75 cm. Pozycja obejmuje zakup i przywiezienie materiałów oraz koszty ich wbudowania.
Przedmiar: 32 szt
32
szt
75 SST - 01.02. Rozbiórka istniejącej nawierzchni na przejeździe kolejowym z płyt CBP. Pozy- kpl.
d.9 04
cja obejmuje koszty rozbiórki oraz odwozu materiału rozbiórkowego na teren
wyznaczony przez Inwestora.
Przedmiar: 1 kpl. ( istniejąca nawierzchnia przejazdu z płyt t. CBP)
1
kpl.
10
Ustawienie krawęŜnika betonowego i obrzeŜa
76 SST - 08.01 KrawęŜniki betonowe. Pozycja obejmuje zakup i przywiezienie krawęŜników
d.10 01
betonowych o wymiarach 15x30 cm oraz ich ustawienie wraz z wykonaniem
oporu betonowego i ław betonowych (beton B15) na podsypce cementowo piaskowej.
Przedmiar: 5780 mb
5780
m
78 SST - 08.03. ObrzeŜa betonowe. Pozycja obejmuje zakup, przywiezienie oraz ustawienie
m
d.10 01
obrzeŜy betonowych 8x30 cm wraz z wykonaniem oporu. ObrzeŜa na wjazdach bramowych z oporem betonowym na ławie betonowej. ObrzeŜa na chodnikach na ławie Ŝwirowej z oporem gruntowym.
Przedmiar: 6350 mb
6350
m
Nawierzchnie chodników i zjazdów z kostki i zjazdy bitumiczne
Warstwa podbudowy zjazdów z kruszyw łamanych. Pozycja obejmuje wykona- m2
nie warstwy podbudowy z mieszanki kruszywa łamanego zagęszczonego mechanicznie o gr. 20 cm (po zagęszczeniu) pod nawierzchnię z betonu asfaltowego na zjazdach. Pozycja obejmuje koszty przywiezienia i wbudowania materiałów na podbudowę wraz z ich zagęszczeniem. Do wykorzystania na podbudowę kruszywo z recyklingu odpadów betonowych rozbiórkowych.
Przedmiar: 7060 m2
7060
m2
80 SST-05.03. Nawierzchnie zjazdów indywidualnych z mieszanek mineralno - bitumicznych m2
d.11 05
asfaltowych o grubości 4 cm (warstwa ścieralna). Pozycja obejmuje wykonanie warstwy ścieralnej z betonu asfaltowego o grubości 4 cm jak dla KR 2 z
m.m. o uziarnieniu 0/12,80 mm wg PN-S-96025 na zjazdach indywidualnych
bitumicznych z jezdni przebiegającej w przekroju drogowym (bez krawęŜników)
.
Przedmiar: 6720 m2
6720
m2
81 SST-04.04.
d.11 02
Warstwa podbudowy na zjazdach z kruszywa łamanego Pozycja obejmuje
m2
wykonanie warstwy podbudowy z kr. łamanego zagęszczonego mechanicznie
o gr. 20 cm (po zagęszczeniu) pod nawierzchnię z betonowej kostki brukowej
na zjazdach.Pozycja obejmuje koszty przywiezienia i wbudowania materiałów
na podbudowę z ich zagęszczeniem. Do wykorzystania na podbudowę kruszywo z recyklingu odpadów betonowych rozbiórkowych.
Przedmiar: 2090 m2
2090
m2
- 10 -
Razem
2,00
2,00
RAZEM
2,00
8,00
RAZEM
8,00
32,00
RAZEM
32,00
1,00
RAZEM
1,00
5 780,00
RAZEM
5 780,00
1 425,00
RAZEM
1 425,00
6 350,00
RAZEM
6 350,00
7 060,00
RAZEM
7 060,00
6 720,00
RAZEM
6 720,00
m
77 SST - 08.01. KrawęŜniki betonowe. Pozycja obejmuje zakup i przywiezienie krawęŜników
m
d.10 01
betonowych o wymiarach 20x30 cm oraz ich ustawienie wraz z wykonaniem
oporu betonowego oraz ław betonowych (beton B15) na podsypce cementowo
- piaskowej.
Przedmiar: 1425 mb
1425
m
11
79 SST-04.04.
d.11 02
Poszcz
RAZEM
2 090,00
Lp.
Podstawa
82 SST-05.03.
d.11 23a
83 SST-08.02.
d.11 02
SST-04.04.
01
84 SST-08.02.
d.11 02
12
85 SST-04.04.
d.12 02
86 SST-04.07.
d.12 01
PRZEDMIAR ROBÓT
Opis i wyliczenia
j.m.
Nawierzchnie wjazdów bramowych z betonowej kostki brukowej. Pozycja obej- m2
muje wykonanie warstwy ścieralnej wjazdów bramowych z betonowej kostki
brukowej grubości 6 cm grafitowej na podsypce cementowo - piaskowej gr. 35 cm wraz z wypełnieniem spoin piaskiem. Pozycja obejmuje koszty zakupu,
przywiezienia i wbudowania materiałów - kostki betonowej i wykonania podsypki c-piaskowej.
Przedmiar: 2090 m2
2090
m2
Chodniki z betonowej kostki brukowej. Pozycja obejmuje wykonanie nawierz- m2
chni chodników z betonowej kostki brukowej gr. 6 cm (szarej) na podsypce
piaskowej gr. 3-5 cm z wypełnieniem spoin piaskiem oraz wykonanie podbudowy z mieszanki kruszywa naturalnego zagęszczonego mechanicznie o gr. 10
cm . Pozycja obejmuje koszty zakupu, przywiezienia i wbudowania materiałów
nawierzchni (kostki) i podbdudowy-kruszywa naturalnego.
Przedmiar: 7050 m2
7050
m2
Chodniki z betonowej kostki brukowej. Pozycja obejmuje koszty zakupu, przy- m2
wiezienia i wbudowania nawierzchni z kostki betonowej na podsypce piaskowej na istniejącej podbudowie (po rozbiórce istniejących chodników), nie obejmuje kosztów podbudowy.
Przedmiar: 1150 m2
1150
m2
Wykonanie konstrukcji nawierzchni zatok przystankowych
Warstwa podbudowy na zatokach autobusowych z kruszyw łamanych. Pozy- m2
cja obejmuje wykonanie warstwy podbudowy z mieszanki kruszywa łamanego
( tłucznia) zagęszczonego mechanicznie o gr. 25 cm (po zagęszczeniu) pod
nawierzchnię z betonu asfaltowego na zatokach komunikacji publicznej. Pozycja obejmuje koszty zakupu, przywiezienia i wbudowania materiałów na podbudowę wraz z ich zagęszczeniem.
Przedmiar: 3306 m2
3306
m2
5 cm jak dla KR 3 z m.m. o uziarnieniu 0/16 mm wg PN-S-96025 na zatokach
komunikacji publicznej wraz ze skropieniem warstwy podbdudowy z kruszywa
emulsją asfaltową.
Przedmiar: 3306 m2
3306
m2
87 SST-05.03. Nawierzchnie z mieszanek mineralno - bitumicznych asfaltowych o grubości 4 m2
d.12 05
cm (warstwa wiąŜąca). Pozycja obejmuje wykonanie warstwy wiąŜącej z betonu asfaltowego o grubości 4 cm jak dla KR 3 z m.m. o uziarnieniu 0/12,80
mm wg PN-S-96025 na zatokach komunikacji publicznej wraz ze skropieniem
warstwy podbudowy bitumicznej emulsją asfaltową.
Przedmiar: 3306 m2
3306
m2
d.12 05
cm (warstwa ścieralna). Pozycja obejmuje wykonanie warstwy ścieralnej z
betonu asfaltowego o grubości 4 cm jak dla KR 3 z m.m. o uziarnieniu 0/
12,80 mm wg PN-S-96025 na zatokach komunikacji publicznej wraz ze skropieniem warstwy wiąŜącej bitumicznej emulsją asfaltową.
Przedmiar: 3306 m2
3306
m2
13
Nawierzchnie bitumiczne jezdni głównej i na skrzyŜowaniach
d.13 05
mm wg PN-S-96025 wraz z oczyszczeniem i skropieniem istniejących warstw
bitumicznych emulsją asfaltową. Warstwa wiąŜąco-profilująca na odcinkach
istn. jezdni w gorszym stanie technicznym.
63030
m2
- 11 -
Poszcz
RAZEM
Razem
2 090,00
2 090,00
RAZEM
2 090,00
7 050,00
RAZEM
7 050,00
1 150,00
RAZEM
1 150,00
3 306,00
RAZEM
3 306,00
3 306,00
RAZEM
3 306,00
3 306,00
RAZEM
3 306,00
3 306,00
RAZEM
3 306,00
63 030,00
RAZEM
63 030,00
PRZEDMIAR ROBÓT
Lp. Podstawa
Opis i wyliczenia
j.m.
90 SST-05.03. Nawierzchnie z mieszanek mineralno - bitumicznych asfaltowych (warstwa
m2
d.13 05
wiąŜąca). Pozycja obejmuje miejscowe korekty istniejącego profilu ulicy Dubois w Ostrowi Maz. mieszanką o uziarnieniu 0/12,80 mm wg PN-S-96025 wraz
z oczyszczeniem i skropieniem istniejących warstw bitumicznych emulsją asfaltową. Warstwa średniej grubości 3 cm. Wykonanie warstwy wiąŜąco-profilującej lokalnie według potrzeb istniejącego profilu poprzecznego.
Przedmiar: 400 m2
400
m2
d.13 05
mm wg PN-S-96025 wraz z oczyszczeniem i skropieniem istniejących warstw
bitumicznych emulsją asfaltową. Warstwa wiąŜąco-profilująca na odcinkach
istn. jezdni w dobrym stanie technicznym.
112735
m2
d.13 05
12,80 mm wg PN-S-96025 wraz z oczyszczeniem i skropieniem warstwy wiąŜącej emulsją asfaltową.
180900
m2
d.13 05
12,80 - 0/16 mm wg PN-S-96025 wraz z oczyszczeniem i skropieniem istniejącej nawierzchni betonowej emulsją asfaltową. Pozycja obejmuje koszty wykonania nawierzchni bitumicznej na parkingach zlokalizowanych wzdłuŜ
jezdni drogi głównej w Ostrowi Mazowieckiej. Zaleca się wykonanie w warstwy wiąŜąco-profilującej gr. 2 cm i warstwy ścieralnej o gr. 4 cm.
Przedmiar: 1 450 m2
1450
m2
14
Roboty wykończeniowe i uzupełniające
94 SST-06.03. Profilowanie i zagęszczanie poboczy po wykonaniu jezdni bitumicznej. Uzu- m2
d.14 01
pełnianie poboczy gruntowych drogi mieszanką kruszywa naturalnego i łamanego (50/50 %) frakcji - 0/31,50 mm oraz profilowanie i zagęszczanie . Grubość warstwy - 10 cm.
46080
m2
95 SST-07.06.
d.14 02
Wygrodzenie barierkami typu olsztyńskiego. Pozycja obejmuje zakupienie,
m
przywiezienie oraz ustawienie barierek ochronnych dla ruchu pieszego ( barierki typ olsztyński, słupki co 2 m)
Przedmiar: 134 m2
134
m
96 SST-07.05. Bariery energochłonne typu SP - 05. Pozycja obejmuje ustawienie stalowych m
d.14 01
barier energochłonnych wzdłuŜ krawędzi korony drogi na odcinkach niebezpiecznych. Rozstaw słupkow w odległości co 2,00 m.
Przedmiar: 1106 mb
1106
m
97 SST-01.03.
d.14 05
Przebudowa istniejącego hydrantu nadziemnego - słupkowego O80 mm. Pozy- szt
cja obejmuje przestawienie istniejącego hydrantu do nowej lokalizacji w celu
ominięcia kolizji z projektowaną jezdnią lub jego przebudowę na skrzynkowy.
Przedmiar: 1 szt
1
szt
98 SST-02.01. Wykonanie odtworzenia istniejących rowów drogowych lub wykonanie nowych mb
d.14 01,
rowów otwartych w pasie za projektowanym chodnikiem lub poboczami. RoboSST-06.04. ty ziemne - wykopy z zładunkiem i odwozem( odkładem ) gruntu z wykopów na
01
odległość do 1 km . Pozycja obejmuje koszty usunięcia warstwy humusu na
skarpach i przeciwskarpach rowów z pogłębieniem dna istniejących rowów
wzdłuŜ drogi lub wykonanie wykopu nowego rowu o profilu trapezowym.
Przedmiar: 39 560 mb
39560
mb
15
Oznakowanie pionowe i poziome drogi po przebudowie
- 12 -
Poszcz
Razem
400,00
RAZEM
400,00
112 735,00
RAZEM
112 735,00
180 900,00
RAZEM
180 900,00
1 450,00
RAZEM
1 450,00
46 080,00
RAZEM
46 080,00
134,00
RAZEM
134,00
1 106,00
RAZEM
1 106,00
1,00
RAZEM
1,00
39 560,00
RAZEM
39 560,00
Lp. Podstawa
99 SST-07.01.
d.15 01
100 SST-07.02.
d.15 01
101 SST-07.02.
d.15 01
102 SST-07.02.
d.15 01
103 SST-07.02.
d.15 01
104 SST-07.02.
d.15 01
105 SST-07.02.
d.15 01
106 SST-07.02.
d.15 01
PRZEDMIAR ROBÓT
Opis i wyliczenia
j.m.
Oznakowanie poziome farbą chlorokauczukową - linie na skrzyŜowaniach i
m2
przejściach dla pieszych oraz linie malowane w osi drogi. Pozycja obejmuje
koszty wykonania malowania oznakowania poziomego. Według projektu oznakowania poziomego.
Przedmiar: 3 770 m2
3770
m2
Pionowe znaki drogowe - Słupki z rur stalowych. Pozycja obejmuje zakup,
przygotowanie i ustawienie słupków stalowych ocynkowanych o średnicy 50
mm pod znaki drogowe. Lokalizacja przedstawiona na projekcie oznakowania
pionowego.
Przedmiar: 346 szt
346
szt
szt
Tablice E-2 z konstrukcjami wsporczymi. Pozycja obejmuje wykonanie kons- szt
trukcji wsporczych dla tablic znaków E-2 oraz zakup i zamocowanie tablic znaków na zamocowanych uprzednio słupkach. Lokalizacja przedstawiona na
projekcie oznakowania pionowego.
Przedmiar: 2 szt
2
szt
Urządzenia bezpieczeństwa ruchu. Pozycja obejmuje zakupienie, przywiezie- szt
nie oraz ustawienie tablic prowadzących pojedynczych w prawo (U-3a) lub w
lewo (U-3b) na zamocowanych uprzednio słupkach. Lokalizacja przedstawiona
na projekcie oznakowania pionowego drogi.
Pzedmiar: 18 szt
18
szt
- 13 -
3 770,00
RAZEM
3 770,00
346,00
RAZEM
346,00
275,00
RAZEM
275,00
15,00
RAZEM
15,00
78,00
RAZEM
78,00
2,00
RAZEM
2,00
18,00
RAZEM
18,00
8,00
RAZEM
8,00
szt
Pionowe znaki drogowe - o pow. ponad 0,3 m2. Pozycja obejmuje zakup, przy- szt
gotowanie i zamocowanie tablic znaków drogowych na ustawionych uprzednio
słupkach. Znaki D-42, D-43, E-4, E-13, E-17a, E-18a. Lokalizacja przedstawiona na projekcie oznakowania pionowego. Tło tablic z folii odblaskowej min. I
generacji.
Przedmiar: 78 szt
78
szt
Urządzenia bezpieczeństwa ruchu. Pozycja obejmuje zakupienie, przywiezienie oraz ustawienie tablic U-9a i U-9b na zamocowanych uprzednio słupkach.
Lokalizacja przedstawiona na projekcie oznakowania pionowego drogi.
Pzedmiar: 8 szt
8
Razem
szt
Pionowe znaki drogowe - znaki zakazu, nakazu, ostrzegawcze i informacyjne o szt
pow. ponad 0,3 m2. Pozycja obejmuje zakup, przygotowanie i zamocowanie
tablic znaków drogowych na ustawionych uprzednio słupkach. Lokalizacja
przedstawiona na projekcie oznakowania pionowego. Tablice znaków o wielkości - średniej z folją odblaskową min. I generacji.
Przedmiar: 275szt
275
szt
Pionowe znaki drogowe o pow. poniŜej 0,3 m2 (tabliczki do znaków). Pozycja
obejmuje zakup, przygotowanie i zamocowanie tabliczek do znaków drogowych na ustawionych uprzednio słupkach. Lokalizacja przedstawiona na projekcie oznakowania pionowego.
Przedmiar: 15 szt
15
Poszcz
szt
szt

Ostrów Maz - Zaręby Warchoły bi

Transkrypt

Podobne dokumenty

Stolarka okienna

Zamawiający informuje, że w związku z tym, iż wynagrodzenie za

Przedmiar robót: Dostawa i montaż stolarki okiennej i drzwiowej w

Montaż rozet

zasoby/przetargi/1911_wyjasnienia i modyfikacje.doc

INSTALACJA KLIMATYZACJI - przed

(KOSZTORYS-popie\263uszko sklep.xls)

Gliwice, dn. 14.01.2014 NIb/05/2014 r. Dot. postępowania

Przedmiar robót Stare Jemielite

PRZEDMIAR ROBÓT (materiał pomocniczy) Remont drogi
