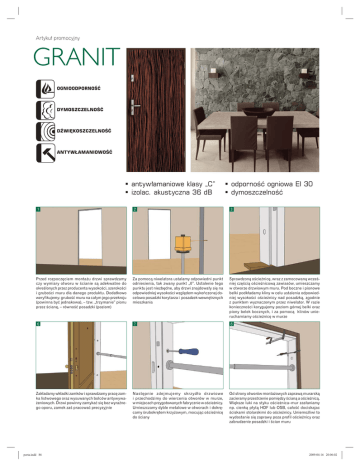

GRANIT
OGNIOODPORNO¥m
DYMOSZCZELNO¥m
D½WI}KOSZCZELNO¥m
ANTYW’AMANIOWO¥m
antywïamaniowe klasy „C”
izolac. akustyczna 36 dB
1
Przed rozpoczÚciem montaĝu drzwi sprawdzamy
czy wymiary otworu w Ăcianie sÈ adekwatne do
okreĂlonych przez producenta wysokoĂci, szerokoĂci
i gruboĂci muru dla danego produktu. Dodatkowo
weryfikujemy: gruboĂÊ muru na caïym jego przekroju
(powinna byÊ jednakowa), – tzw. „trzymanie” pionu
przez ĂcianÚ, – równoĂÊ posadzki (poziom)
6
Zakïadamy wkïadki zamków i sprawdzamy pracÚ zamka listwowego oraz wysuwanych bolców antywywaĝeniowych. Drzwi powinny zamykaÊ siÚ bez wyraěnego oporu, zamek zaĂ pracowaÊ precyzyjnie
porta.indd 86
2
Za pomocÈ niwelatora ustalamy odpowiedni punkt
odniesienia, tak zwany punkt „0”. Ustalenie tego
punktu jest niezbÚdne, aby drzwi znajdowaïy siÚ na
odpowiedniej wysokoĂci wzglÚdem wykoñczonej docelowo posadzki korytarza i posadzek wewnÚtrznych
mieszkania
7
NastÚpnie zdejmujemy skrzydïo drzwiowe
i przechodzimy do wiercenia otworów w murze,
w miejscach przygotowanych fabrycznie w oĂcieĝnicy.
Umieszczamy dyble metalowe w otworach i dokrÚcamy ĂrubokrÚtem krzyĝowym, mocujÈc oĂcieĝnicÚ
do Ăciany
odpornoĂÊ ogniowa EI 30
dymoszczelnoĂÊ
3
SprawdzonÈ oĂcieĝnicÚ, wraz z zamocowanÈ wczeĂniej czÚĂciÈ oĂcieĝnicowÈ zawiasów, umieszczamy
w otworze drzwiowym muru. Pod boczne i pionowe
belki podkïadamy kliny w celu ustalenia odpowiedniej wysokoĂci oĂcieĝnicy nad posadzkÈ, zgodnie
z punktem wyznaczonym przez niwelator. W razie
koniecznoĂci korygujemy poziom górnej belki oraz
piony belek bocznych, i za pomocÈ klinów unieruchamiamy oĂcieĝnicÚ w murze
8
Od strony otworów montaĝowych zaprawÈ murarskÈ
zacieramy przestrzenie pomiÚdzy ĂcianÈ a oĂcieĝnicÈ.
WiÚksze luki na styku oĂcieĝnica–mur zasïaniamy
np. cienkÈ pïytÈ HDF lub OSB, caïoĂÊ dociskajac
Ăciskami stolarskimi do oĂcieĝnicy. Uniemoĝliwi to
wydostanie siÚ zaprawy poza profil oĂcieĝnicy oraz
zabrudzenie posadzki i Ăcian muru
2009-04-16 20:06:02
Bezpieczeñstwo bez kompromisów
Drzwi GRANIT to propozycja dla osób najbardziej
wymagajÈcych, dla których bezpieczeñstwo oparte
na najwyĝszej jakoĂci materiaïach i wykonawstwie
wyraĝonym w odpornoĂci na wïamania – klasy „C”
– jest najwaĝniejsze. Drzwi GRANIT sÈ produkowane w dwóch typach:
typ I charakteryzujÈcy siÚ odpornoĂciÈ na wïamanie klasy „C”, izolacyjnoĂciÈ akustycznÈ 36 dB
oraz dymoszczelnoĂciÈ – gwarancja bezpieczeñstwa, ochrona przed haïasem i najgroěniejszym
skutkiem poĝaru tj. zaczadzeniem,
typ II majÈcy cechy drzwi typu I oraz odpornoĂÊ
ogniowÈ przez 30 minut (EI 30) – dodatkowa peïna
gwarancja ochrony przed skutkami poĝaru.
Model GRANIT stosowany w mieszkaniach o wysokim standardzie zapewnia poczucie bezpieczeñstwa i spokój caïej rodziny. Drzwi GRANIT sprzedawane sÈ w komplecie zïoĝonym ze skrzydïa,
oĂcieĝnicy kÈtowej, progu metalowego poszerzonego (120 mm), kompletu wkïadek klasy „C”, klamki i szyl-du górnego klasy „C”.
4
Konstrukcja skrzydïa
Rama skrzydïa jest wykonana z klejonki drewna iglastego. WewnÚtrzne wypeïnienie skrzydïa
stanowi specjalna pïyta dwuwarstwowa wykonana z blachy aluminiowej i HDF-u.
Profil krawÚdzi skrzydïa
Ramiak zewnÚtrzny okleinowany taĂmÈ obrzeĝowÈ w kolorze skrzydïa. Skrzydïo wykonano
w wersji przylgowej.
Pokrycie
Skrzydïo pokryto okleinÈ CPL o gruboĂci 0,7 mm
lub okleinÈ naturalnÈ (tylko pïaskie) i okleinÈ
drewnopodobnÈ (pïaskie i frezowane).
Model
Jednoskrzydïowe pïaskie lub frezowane.
Akcesoria – w cenie drzwi
Zamek listwowy wielobolcowy
Dwie wkïadki antywïamaniowe
klasy „C”
Klamka z szyldem antywïamaniowym
Szyld górny
Trzy wzmocnione zawiasy czopowe
w kolorze srebrnym
Cztery bolce antywywaĝeniowe
Wizjer w kolorze srebrnym (opcja)
Zastosowany zamek, wkïadka oraz szyld
posiadajÈ certyfikat klasy „C”
MoĝliwoĂÊ skrótu skrzydïa maks. 60 mm
Dodatkowo: typ II – uszczelka puchnÈca pod
wpïywem wysokiej temperatury na obrzeĝach skrzydïa (z wyjÈtkiem doïu)
OĂcieĝnica wyposaĝona w próg metalowy
ze stali nierdzewnej w wersji poszerzonej
(120 mm).
5
wypeïnienie: pïyta wiórowa wzmocniona prÚtami
Kontrolnie osadzamy w oĂcieĝnicy skrzydïo drzwiowe.
Wsuwamy element zawiasu poïÈczony z oĂcieĝnicÈ pomiÚdzy dwie pozostaïe tuleje zawiasowe zamontowane w skrzydle. Zakïadamy bolec czopowy
i dokrÚcamy wkrÚtem krzyĝowym dolnÈ ĂrubÚ mocujÈcÈ. NastÚpnie sprawdzamy ustawienie oĂcieĝnicy
i równe przyleganie do niej skrzydïa na caïym
obwodzie
9
Poprzez otwory montaĝowe wykonane powyĝej górnych kÈtów ramion oĂcieĝnicy, za pomocÈ np. lejka
budowlanego, dokïadnie zalewamy zaprawÈ murarskÈ
przestrzeñ pomiÚdzy oĂcieĝnicÈ a murem. W celu peïnego rozprowadzenia betonu po caïoĂci profilu oĂcieĝnicy podczas zalewania ramiona oĂcieĝnicy opukujemy
mïotkiem gumowym. Uszkodzone przy montaĝu powierzchnie muru obrabiamy tynkiem. ZamontowanÈ
oĂcieĝnicÚ pozostawiamy do zwiÈzania zaprawy
porta.indd 87
Ustawiamy wszystkie rozpórki w równych odlegïoĂciach od siebie: jednÈ na samym dole, drugÈ na
wysokoĂci klamki, trzeciÈ okoïo 20–30 cm od góry.
W przypadku oĂcieĝnicy o szerokoĂci powyĝej 1 m
dodatkowo wstawiamy rozpórkÚ pomiÚdzy górnÈ
belkÚ a posadzkÚ lub nadproĝe
Zobacz caïy film montaĝowy
na stronie
www.porta.com.pl
10
Po wyschniÚciu zaprawy murarskiej montujemy próg
metalowy, zakïadamy zaĂlepki maskujÈce otwory
z dyblami, przycinamy odpowiednio uszczelkÚ obwiedniowÈ .NastÚpnie zakïadamy skrzydïo i sprawdzamy
poprawnoĂÊ montaĝu. JeĂli montaĝ drzwi zostaï
wykonany poprawnie, zakïadamy wkïadki zamków,
szyld i rozetÚ
