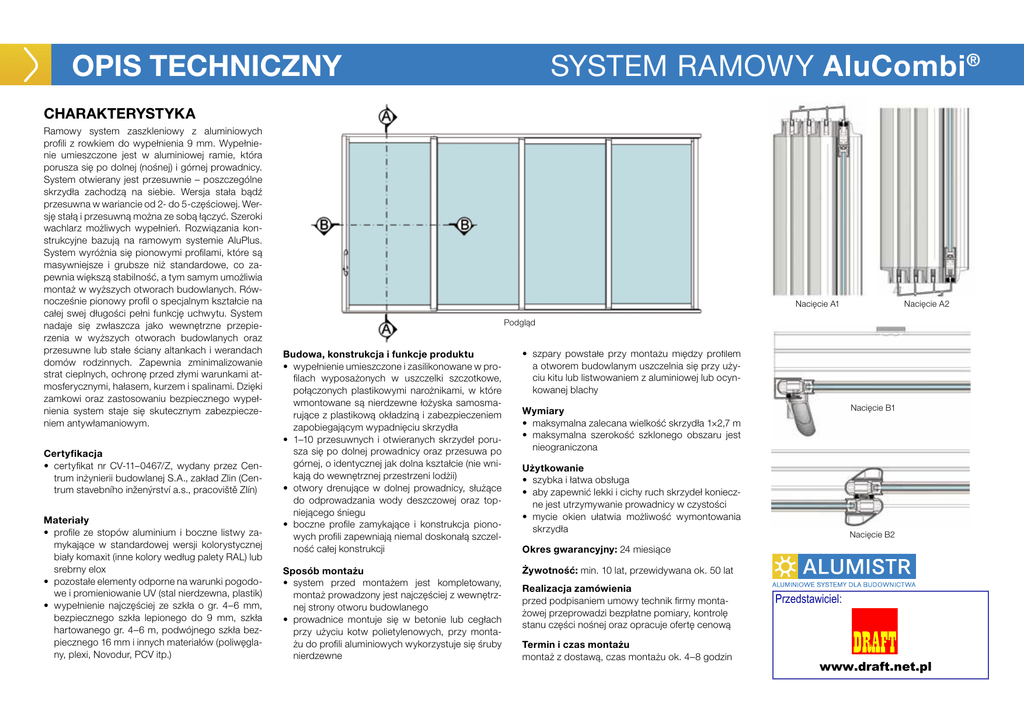

AluCombi

Opis techniczny
SYSTEM RAMOWY AluCombi ®
CHARAKTERYSTYKA
Ramowy system zaszkleniowy z aluminiowych
profili z rowkiem do wypełnienia 9 mm. Wypełnienie umieszczone jest w aluminiowej ramie, która
porusza się po dolnej (nośnej) i górnej prowadnicy.
System otwierany jest przesuwnie – poszczególne
skrzydła zachodzą na siebie. Wersja stała bądź
przesuwna w wariancie od 2- do 5-częściowej. Wersję stałą i przesuwną można ze sobą łączyć. Szeroki
wachlarz możliwych wypełnień. Rozwiązania konstrukcyjne bazują na ramowym systemie AluPlus.
System wyróżnia się pionowymi profilami, które są
masywniejsze i grubsze niż standardowe, co zapewnia większą stabilność, a tym samym umożliwia
montaż w wyższych otworach budowlanych. Równocześnie pionowy profil o specjalnym kształcie na
całej swej długości pełni funkcję uchwytu. System
nadaje się zwłaszcza jako wewnętrzne przepierzenia w wyższych otworach budowlanych oraz
przesuwne lub stałe ściany altankach i werandach
domów rodzinnych. Zapewnia zminimalizowanie
strat cieplnych, ochronę przed złymi warunkami atmosferycznymi, hałasem, kurzem i spalinami. Dzięki
zamkowi oraz zastosowaniu bezpiecznego wypełnienia system staje się skutecznym zabezpieczeniem antywłamaniowym.
Certyfikacja
•certyfikat nr CV-11–0467/Z, wydany przez Centrum inżynierii budowlanej S.A., zakład Zlin (Centrum stavebního inženýrství a.s., pracoviště Zlín)
Materiały
•profile ze stopów aluminium i boczne listwy zamykające w standardowej wersji kolorystycznej
biały komaxit (inne kolory według palety RAL) lub
srebrny elox
•pozostałe elementy odporne na warunki pogodowe i promieniowanie UV (stal nierdzewna, plastik)
•w ypełnienie najczęściej ze szkła o gr. 4–6 mm,
bezpiecznego szkła lepionego do 9 mm, szkła
hartowanego gr. 4–6 m, podwójnego szkła bezpiecznego 16 mm i innych materiałów (poliwęglany, plexi, Novodur, PCV itp.)
Nacięcie A1
Nacięcie A2
Podgląd
Budowa, konstrukcja i funkcje produktu
•wypełnienie umieszczone i zasilikonowane w profilach wyposażonych w uszczelki szczotkowe,
połączonych plastikowymi narożnikami, w które
wmontowane są nierdzewne łożyska samosmarujące z plastikową okładziną i zabezpieczeniem
zapobiegającym wypadnięciu skrzydła
•1–10 przesuwnych i otwieranych skrzydeł porusza się po dolnej prowadnicy oraz przesuwa po
górnej, o identycznej jak dolna kształcie (nie wnikają do wewnętrznej przestrzeni lodżii)
•otwory drenujące w dolnej prowadnicy, służące
do odprowadzania wody deszczowej oraz topniejącego śniegu
•boczne profile zamykające i konstrukcja pionowych profili zapewniają niemal doskonałą szczelność całej konstrukcji
•szpary powstałe przy montażu między profilem
a otworem budowlanym uszczelnia się przy użyciu kitu lub listwowaniem z aluminiowej lub ocynkowanej blachy
Sposób montażu
•
system przed montażem jest kompletowany,
montaż prowadzony jest najczęściej z wewnętrznej strony otworu budowlanego
•prowadnice montuje się w betonie lub cegłach
przy użyciu kotw polietylenowych, przy montażu do profili aluminiowych wykorzystuje się śruby
nierdzewne
Żywotność: min. 10 lat, przewidywana ok. 50 lat
Wymiary
•maksymalna zalecana wielkość skrzydła 1×2,7 m
•maksymalna szerokość szklonego obszaru jest
nieograniczona
Użytkowanie
•szybka i łatwa obsługa
•aby zapewnić lekki i cichy ruch skrzydeł konieczne jest utrzymywanie prowadnicy w czystości
•
mycie okien ułatwia możliwość wymontowania
skrzydła
Nacięcie B1
Nacięcie B2
Okres gwarancyjny: 24 miesiące
Realizacja zamówienia
przed podpisaniem umowy technik firmy montażowej przeprowadzi bezpłatne pomiary, kontrolę
stanu części nośnej oraz opracuje ofertę cenową
Termin i czas montażu
montaż z dostawą, czas montażu ok. 4–8 godzin
