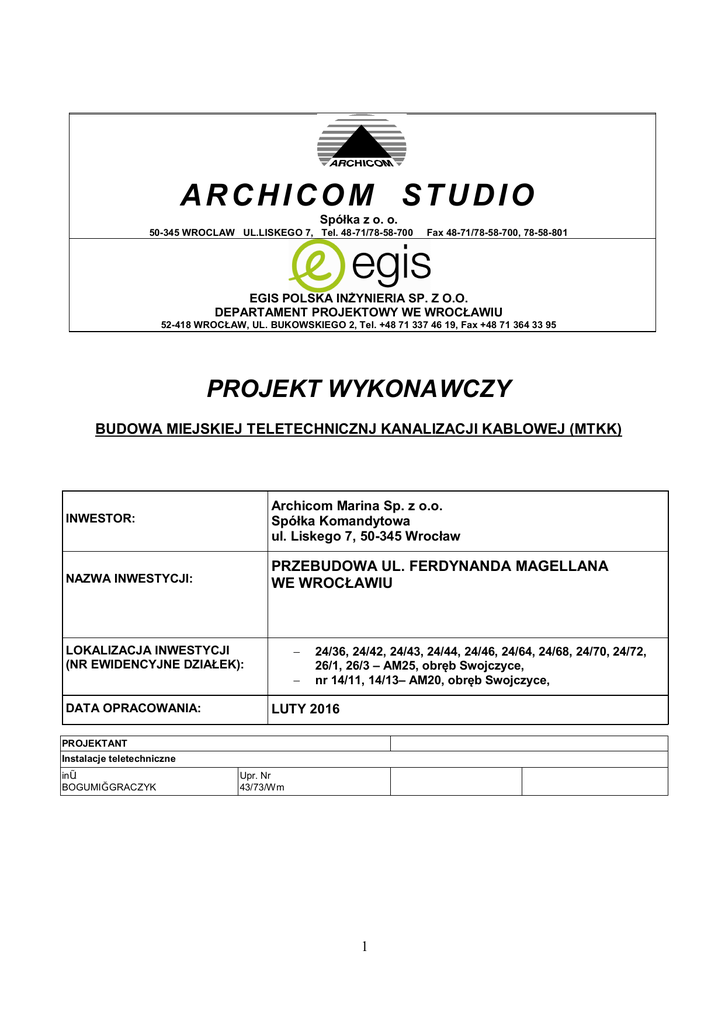

6.2.4. PW Br. teletechniczna

ARCHICOM STUDIO
Spółka z o. o.
50-345 WROCLAW UL.LISKEGO 7, Tel. 48-71/78-58-700
Fax 48-71/78-58-700, 78-58-801
EGIS POLSKA INŻYNIERIA SP. Z O.O.
DEPARTAMENT PROJEKTOWY WE WROCŁAWIU
52-418 WROCŁAW, UL. BUKOWSKIEGO 2, Tel. +48 71 337 46 19, Fax +48 71 364 33 95
PROJEKT WYKONAWCZY
BUDOWA MIEJSKIEJ TELETECHNICZNJ KANALIZACJI KABLOWEJ (MTKK)
INWESTOR:
Archicom Marina Sp. z o.o.
Spółka Komandytowa
ul. Liskego 7, 50-345 Wrocław
NAZWA INWESTYCJI:
PRZEBUDOWA UL. FERDYNANDA MAGELLANA
WE WROCŁAWIU
-
LOKALIZACJA INWESTYCJI
(NR EWIDENCYJNE DZIAŁEK):
DATA OPRACOWANIA:
24/36, 24/42, 24/43, 24/44, 24/46, 24/64, 24/68, 24/70, 24/72,
26/1, 26/3 – AM25, obręb Swojczyce,
nr 14/11, 14/13– AM20, obręb Swojczyce,
LUTY 2016
PROJEKTANT
Instalacje teletechniczne
inż.
BOGUMIŁ GRACZYK
Upr. Nr
43/73/Wm
1
Spis zawartości
Lp
Nazwa
Numer strony
1.
Strona tytułowa
1
2.
Spis zawartości
2
3.
Opis techniczny
3-9
4.
Załączniki / karty katalogowe
10-11
5.
Rysunki
12-13
Rysunki:
Numer
rysunku
Nazwa
Skala
1.
Projekt zagospodarowania terenu - MTKK
1:500
2.
Schemat sieci MTKK
-
2
Opis techniczny
Inwestor:
Archicom sp. z o.o.
ul. Liskego 7, 50-345 Wrocław
Nazwa inwestycji
PRZEBUDOWA ULICY FERDYNADA MAGELLANA WE WROCŁAWIU
Nazwa opracowania: BUDOWA MIEJSKIEJ TELETECHNICZNEJ KANALIZACJI KABLOWEJ (MTKK)
Stadium:
PROJEKT WYKONAWCZY
Branża:
TELETECHNICZNA
3
PRZEBUDOWA ULICY FERDYNADA MAGELLANA WE WROCŁAWIU
Archicom Marina sp. z o.o. – Sp. k, ul. Liskiego 7, 50-345 Wrocław
SPIS TREŚCI
1.
PODSTAWA OPRACOWANIA
5
2.
ZAKRES OPRACOWANIA
5
3.
OPIS ROZWIĄZAŃ TECHNICZNYCH
5
3.1.
MIEJSKA TELETECHNICZNA KANALIZACJA KABLOWA MTKK
5
3.2.
STUDNIE KABLOWE
7
3.3.
ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW
7
4.
INFORMACJA BIOZ
8
4
PRZEBUDOWA ULICY FERDYNADA MAGELLANA WE WROCŁAWIU
Archicom Marina sp. z o.o. – Sp. k, ul. Liskiego 7, 50-345 Wrocław
1. PODSTAWA OPRACOWANIA
·
·
·
·
·
·
umowa z Archicom Sp. z o.o, mapa do celów projektowych w skali 1:500,
Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 w sprawie warunków
technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie. Dz.U. RP Nr43 z 14 maja 1999.
Ustawa poz. 404 z dnia 7 lipca 1994 Prawo Budowlane Dz. U. nr 89/94 z dnia 25.08.1994, Polskie Normy, oraz
inne dokumenty związane.
Materiały projektowe otrzymane od WPB Zabrze Sp. z o.o. opracowane dla Wrocławskich Inwestycji Sp. z o.o. w
ramach Przebudowy ul. Buforowej w ciągu drogi wojewódzkiej nr 395 we Wrocławiu.
Obowiązujący MPZP – uchwała Nr LVI/1727/10 RADY MIEJSKIEJ WROCŁAWIA z dnia 4 listopada 2010 r., w
sprawie uchwalenia miejscowego planu zagospodarowania przestrzennego w rejonie zespołu urbanistycznego
Swojczyce Południe we Wrocławiu.
Wizja w terenie.
2. ZAKRES OPRACOWANIA
W zakresie opracowania jest budowa Miejskiej Teletechnicznej Kanalizacji Kablowej (MTKK) w drogach oznaczonych
w miejscowym planie jako KDD4 przy ul. Ferdynanda Magellan.
3. OPIS ROZWIĄZAŃ TECHNICZNYCH
3.1. MIEJSKA TELETECHNICZNA KANALIZACJA KABLOWA MTKK
Zgodnie z wytycznymi ZDiUM projektuje się w pasie drogowym drogi oznaczonej w miejscowym planie zagospodarowania
terenu jako KDD/4 wykonać sieć MTKK złożoną z ciągu CRu1. Przedmiotowa sieć MTKK ułożona będzie w zachodniej części
pasa drogowego ul. F. Magellana ze studniami typu SKO-2g (przelotowe) oraz SKO-4g (rozgałęźne) zlokalizowanymi od siebie
w odległości nie przekraczającej 120 mb. Projektowaną sieć MTKK połączyć należy z siecią zaprojektowaną w etapie O oraz ze
studnią zlokalizowaną na skrzyżowaniu ul. Marco Polo i ul. F. Magellana.
Szczegóły odnośnie lokalizacji projektowanych miejskich teletechnicznych kanałów kablowych (MTKK) przedstawiono
na projekcie zagospodarowania terenu rys. PZT/T-1.
Sieć MTKK w drodze KDD/5 uzgodniona zostanie odrębnym projektem.
Ciąg CRu1 należy wykonać z modułu 4 rur RS 40/3,7 (RHDPEwp 40/3,7) i jednej rury RO 140//8,0 (RHDPEp 140/8).
5
PRZEBUDOWA ULICY FERDYNADA MAGELLANA WE WROCŁAWIU
Archicom Marina sp. z o.o. – Sp. k, ul. Liskiego 7, 50-345 Wrocław
Na rurach należy umieścić oznaczenia identyfikujące producenta rur i właściciela sieci. Oznaczenia należy umieszczać co 1.
Rury RS 40/3,7 należy składać w ścisłe wiązki związane opaskami samozaciskowymi przeznaczonymi do układania w ziemi i
odpornymi na UV. Wiązania należy wykonywać co 2m. Ciąg CRu1 należy usytuować na głębokości min. 0,7m od powierzchni
chodnika. W tym celu należy:
- wykonać wykop na głębokość 1,1 m,
- wykonać 10 cm podsypki piaskowej,
- ułożyć moduł 4 rur RS 40/3,7,
- wykonać 5 cm podsypkę piaskową,
- ułożyć rurę RO140/8,0,
- zasypać wykop 15 cm warstwą piasku,
- wypełnić wykop gruntem rodzimym odpowiednio go zagęszczając.
Ciąg CRp1 należy wykonać z modułu 4 rur RS 40/3,7 umieszczonych w rurze osłonowej Rop 140/8,0 lub Rop 160/8,0 i jednej
rury RO 140//8,0.
Na rurach należy umieścić oznaczenia identyfikujące producenta rur i właściciela sieci. Oznaczenia należy umieszczać co 1.
Rury RS 40/3,7 należy składać w ścisłe wiązki związane opaskami samozaciskowymi przeznaczonymi do układania w ziemi i
odpornymi na UV i umieszczać w rurach Rop 140/8,0. Wiązania należy wykonywać co 2 m. Ciąg CRp1 należy usytuować na
głębokości min. 1,2m od górnej powierzchni nawierzchni jezdni i od dna rowu.
W miejscy istniejących dróg ciągi CRp1 należy układać przy użyciu metody bezroskopowej przeciskiem lub przewiertem
sterowanym.
6
PRZEBUDOWA ULICY FERDYNADA MAGELLANA WE WROCŁAWIU
Archicom Marina sp. z o.o. – Sp. k, ul. Liskiego 7, 50-345 Wrocław
Końce rury osłonowej dla 4 x RS 40/3,7 należy uszczelnić. W przypadku braku możliwości wykonania przecisku lub przewiertu
sterowanego (brak możliwości wykonania komór startowych i odbiorczych) ciąg CRp1 należy wykonać w technologii rozkopu
jezdni, po uzyskaniu zgody ZDiUM.
3.2. STUDNIE KABLOWE
Zgodnie z wytycznymi wydanymi przez ZDiUM projektuje się studnie przelotowe typu SKO-2g oraz studnie rozgałęźne
typu SKO-4g (w pasie drogowym KDD/4). Projektowana kanalizacja / studnie kablowe zlokalizowane będą w projektowanych
chodnikach. Maksymalna odległość pomiędzy studniami nie przekracza 120 mb dla ciągu głównego w ul. F. Magellana. Studnie
należy zabezpieczyć przed dostępem osób niepowołanych przy użyciu pokryw zamykanych na zamek/kłódkę systemową, na
pokrywach studni powinno być umieszczone trwale logo Urzędu Miejskiego Wrocławia.
Ramy studni wykonać należy z kołnierzem żeliwnym wraz z pokrywami żeliwnymi – studnie wykonać z betonu zbrojonego
w klasie B-125.
Przy nie normatywnych zbliżeniach projektowanych studni do istniejącej sieci uzbrojenia podziemnego należy zastosować
osłonę tych sieci z rur dwudzielnych. Zwieńczenie studni wykonać z ram i pokryw typu ciężkiego. Lokalizację studni pokazano
na rysunku PZT/T-1.
3.3.
ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW
Tabela nr 1 – Zestawienie długości odcinków projektowanych rurociągów sieci MTKK
LP.
1
KIERUNEK
CRu1
CRp1
2
3
4
(STUDNIA – STUDNIA)
1
9-10
71
2
3
10-11
11-11.1
60
71
4
11-12
RAZEM
202
UWAGI
5
Studnia 9 wg odrębnego
opracowania
Studnia 11.1 wg odrębnego
istniejąca
17
17
Tabela nr 2 – Zestawienie projektowanych studni kablowych sieci MTKK
LP.
PROJEKTOWANE TYPY STUDNI KABLOWYCH
SK0-2g
SK0-4g
UWAGI
1
2
3
1
2
1
4
7
PRZEBUDOWA ULICY FERDYNADA MAGELLANA WE WROCŁAWIU
Archicom Marina sp. z o.o. – Sp. k, ul. Liskiego 7, 50-345 Wrocław
Tabela nr 3 – Zestawienie projektowanej sieci MTKK objętych dodatkową ochroną
LP.
CHRONIONYCH ODCINKÓW PRJEKTOWANEJ SIECI MTKK
KIERUNEK
(STUDNIA – STUDNIA)
RURA
OCHRONNA
LICZBA RUR
(szt.)
DŁUGOŚĆ RUR
(m)
SUMA DŁUGOŚCI
(m)
TECHNOLOGIA
WYKONANIA
1
2
3
4
5
6
7
1
9-10
1
11,0
11,0
wykop
2
10-11
-
-
-
3
11-11.1
1
11,0
11,0
wykop
4
11-12
RHDPEp
140/8,0
RHDPEp
140/8,0
RHDPEp
140/8,0
RHDPEp
140/8,0
1
17,0
17,0
wykop
4. INFORMACJA BIOZ
1. Prace budowlane powinny być prowadzone z należytą starannością i nadzorowane przez osoby i zainteresowane jednostki
do tego uprawnione.
2. Pracownicy zatrudnieni przy pracach powinni:
posiadać aktualne badania lekarskie, oraz przeszkolenie w zakresie bezpieczeństwa i higieny pracy,
postępować zgodnie z wytycznymi udzielonymi przez Kierownika robót,
posiadać sprawny sprzęt zabezpieczający przed wypadkiem, prace w pobliżu drogi winny być prowadzone przez
pracowników w kamizelkach odblaskowych
Z niniejszymi uwagami i zagrożeniami Kierownik robót zapoznaje pracowników wykonujących niniejsze zadanie. Przekazane
im informacje (uwagi) do stosowania zawarte w niniejszym projekcie pracownicy poświadczają pisemnie.
3. Wykop pod MTKK na całej długości linii należy wykonywać ręcznie.
4. Prace budowlane powinny być prowadzone i nadzorowane przez osoby do tego uprawnione.
5. Prace przy wykonywaniu sieci MTKK prowadzić zgodnie z obowiązującymi
przepisami i obowiązującymi normami:
- Dz.U.03.47.401 w sprawie BHP podczas wykonywaniu robót budowlanych
- Dz.U.98.21.1439 w sprawie ogłoszenia jednolitego tekstu ustawy Kodeks Pracy,
- Dz.U.98.79.513 w sprawie największych dopuszczalnych stężeń i natężeń czynników
- Dz.U.99.80.912 w sprawie BHP przy urządzeniach i instalacjach energetycznych,
- Dz.U.00.26.313 w sprawie BHP przy ręcznych pracach transportowych,
- Dz.U.96.60.279 w sprawie profilaktycznych posiłków i napojów.
- PN-76/E-05125 Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa.
6. Prace pryz wykonaniu sieci MTKK prowadzić zgodnie z normą zakładową ZN-WIMUMWR-02.
8
PRZEBUDOWA ULICY FERDYNADA MAGELLANA WE WROCŁAWIU
Archicom Marina sp. z o.o. – Sp. k, ul. Liskiego 7, 50-345 Wrocław
7. Przy budowie projektowanych sieci MTKK należy postępować zgodnie z wymogami, właścicieli i zarządców terenu które
wyszczególniono w załącznikach.
8. Strefę niebezpieczną (wykop) oznakować, ogrodzić w sposób uniemożliwiający wstępu osobom postronnym.
9. Prace przy istniejących kablach, pod napięciem wykonywać po wyłączeniu napięcia na polecenie pisemne zgodnie z
Dz.U.99.80.912.
10. Wykopy w miejscach dostępnych dla osób niezatrudnionych przy robotach należy zabezpieczyć poręczami ochronnymi
zaopatrzonymi w napis „Osobom postronnym wstęp wzbroniony”, a w nocy światłami ostrzegawczymi kol. Czerwonego
zgodnie z ustawą Dz.U.03.47.401.
11. W sytuacjach uzasadnionych dla osób postronnych nad wykopem umieścić pomosty zgodnie z Dz.U.72.13.93.
12. Użytkowanie i posługiwanie się narzędziami powinno być zgodne z instrukcją producenta. Instrukcja użytkowanych
narzędzi i maszyn u brygadzisty wykonującego niniejsze zadanie.
13. Nie wolno używać narzędzi uszkodzonych oraz nie odpowiadających normom i warunkom
technicznym. Narzędzia takie należy niezwłocznie wycofać z użytku.
14. Narzędzia do pracy udarowej (ubijarka) nie mogą mieć:
a) uszkodzonych zakończeń roboczych,
b) rozklepów i ostrych krawędzi w miejscu trzymania ich ręką,
c) pęknięć, zadr itp.,
d) krótszych rękojeści niż 0,15 m.
15. Materiały użyte w układach 9zi omowych prowadzonych z projektowanym kablem winny mieć minimalną grubość powłoki
Zn nie mniejszą niż 40mm, nie odwarstwiając się i nie pękającą przy zginaniu taśm.
16. Pracownicy narażeni na urazy mechaniczne, wibracje związane z wykonywaną pracą powinni być zaopatrzeni w sprzęt
ochrony osobistej ochronniki słuchu.
17. Sprzęt ochrony osobistej pracowników powinien posiadać atesty oraz instrukcje określające sposób jego użytkowania,
konserwacji i przechowywania. Pracownicy przy układaniu kabla winni mieć ręce zabezpieczone rękawicami brezentowymi.
18. Plan bezpieczeństwa i ochrony zdrowia opracuje kierownik budowy.
19. Do budowy należy stosować wyłącznie materiały i urządzenia posiadające wymagane prawem atesty lub aprobaty
techniczne, dopuszczające do stosowania w budownictwie. Materiały wymienione w projekcie są materiałami przykładowymi.
Dopuszcza się zamienne rozwiązania pod warunkiem:
·
·
·
spełnienia tych samych właściwości technicznych,
przedstawieniu zamiennych rozwiązań na piśmie (dane techniczne, atesty, dopuszczenia do stosowania, a w
szczególności specyfikacji technicznej wykonania i odbioru robót budowlanych dla zamiennego rozwiązania),
uzyskania akceptacji projektanta i Zamawiającego.
Projektant:
inż. Bogumił Graczyk
nr upraw.: 43/73/Wm
9
IV
I
V
W
N
S
E
IV
V
/1
U3 /2
U3
V
V
/4
U3
Projektowana
Projektowana
Projektowana studnia kablowa typu:
- przelotowe SKO-2g
Projektowana
Projektowana
V
3
4
1
2
Projektowana orurowanie sieci MTKK
1x RO 140/8,0 + 4x RS 40/3,7
1- rura czarna z paskiem zielonym,
3- rura czarna z paskiem czerwonym,
4- rura czarna z paskiem niebieskim.
3
4
1
2
3
4
1
2
Projektowana orurowanie sieci MTKK
Projektowana orurowanie sieci MTKK
Projektowana studnia kablowa typu:
- przelotowa SKO-2g
ul. MARCO POLLO
4xZaRS
4xZaRS
4xZaRS
4xZaRS
4xZaRS
4xZaRS
4xZaRS
drogi KDD/4
ROp140/8,0 - 11 m
CRu1 - 60 m
4xZaRS
4xZaRS
ROp140/8,0 - 11 m CRu1 - 71 m
4xZaRS
CRu1 - 71 m
CRp1 - 17 m
4xZaRS
UWAGI:
1. Projekt MTKK w ulicy oznaczonej w miejscowym planie zagospodarowania terenu
- osobnym uzgodnieniem / projektem.
2.
jako KDD/7 nie jest przedmiotem niniejszej dokumentacji.
