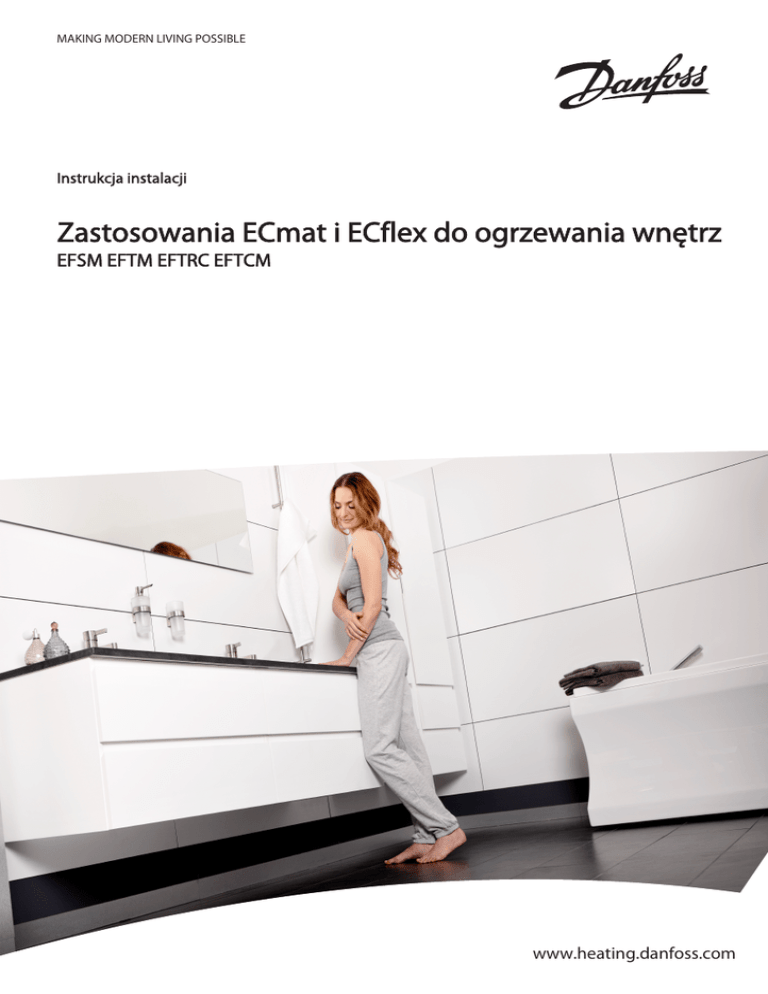

MAKING MODERN LIVING POSSIBLE
Instrukcja instalacji
Zastosowania ECmat i ECflex do ogrzewania wnętrz
EFSM EFTM EFTRC EFTCM
www.heating.danfoss.com



0
Indeks
1
Wstęp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.1
Instrukcje bezpieczeństwa . . . . . . . . . . . . . . . .
1.2
Wytyczne instalacji . . . . . . . . . . . . . . . . . . . .
1.3
Schemat poglądowy układu . . . . . . . . . . . . . . .
1.4
Przegląd funkcji . . . . . . . . . . . . . . . . . . . . . .
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
1
2
3
3
4
2
Instalacja krok po kroku . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.1
Sposoby mocowania . . . . . . . . . . . . . . . . . . . . . . . . .
2.2
Obliczanie modułu C-C . . . . . . . . . . . . . . . . . . . . . . .
2.3
Planowanie układu instalacji . . . . . . . . . . . . . . . . . . . .
2.4
Przygotowanie miejsca instalacji . . . . . . . . . . . . . . . . . .
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
4
4
4
5
6
3
Montaż elementów . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.1
Instalacja elementów grzejnych . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6
6
4
Aplikacje wewnętrzne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.1
Ogrzewanie podłogowe w cienkim materiale . . . . . . . . . . . . . . . . . . . . . . . . .
4.2
Ogrzewanie podłogowe a podłogi betonowe . . . . . . . . . . . . . . . . . . . . . . . . .
7
8
9
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
5
Kończenie instalacji
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10
6
Ustawienia opcjonalne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6.1
Regulacja temperatury podłogi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10
11
1
Wstęp
W niniejszym podręczniku obsługi słowem "element"
określa się zarówno kable grzejne, jak i maty grzejne.
Jeżeli użyto nazwy "kabel grzejny" lub "mata grzejna",
instrukcja dotyczy wyłącznie elementu tego rodzaju.
Autoryzowany instalator ma obowiązek dobrać
wielkość instalacji, wybrać odpowiednie produkty,
przeprowadzić instalację i dokonać jej rozruchu.
Wszelkie aplikacje z elementami grzejnymi lub
termostatami nabytymi przez użytkownika
końcowego muszą być zatwierdzone przez
uprawnionego elektryka przed uruchomieniem przy
oddaniu do eksploatacji.
▪ Wraz z typem, rozmiarem, instalacją i
połączeniem elementu grzejnego
▪ Wraz z typem, rozmiarem, połaczeniem i
ustawieniami termostatu sterującego
elementem grzejnym
Danfoss Heating Solutions
Przeznaczenie elementów grzejnych przedstawione
w niniejszym podręczniku obejmuje wyłącznie
ogrzewanie podłogowe.
▪ Nie wolno instalować
elementów grzejnych w
podłogach metalowych lub w
aplikacjach przeznaczonych do
ogrzewania magazynów.
▪ Elementy należy całkowicie
zatopić w betonie, wylewce,
kleju do płytek lub podobnym
materiale na głębokości co
najmniej 5 mm.
W przypadku innych aplikacji prosimy o kontakt z
najbliższym przedstawicielem handlowym Danfoss .
VIEGC249
1
1.1
Instrukcje bezpieczeństwa
----------------------------------------------------------------------------------------Nie wolno przecinać ani skracać elementów
grzejnych
▪ Cięcie elementu grzejnego unieważnia
gwarancję.
▪ Można ciąć lub skracać przewody
doprowadzające zależnie od wymagań.
Elementy należy zawsze instalować zgodnie z
lokalnymi przepisami budowlanymi i elektrycznymi, a
także zgodnie z zaleceniami przedstawionymi w tym
podręczniku obsługi
▪ Wykonanie instalacji w jakikolwiek inny sposób
ograniczy działanie elementu lub grozi
niebezpieczeństwem, a także unieważnia
gwarancję.
▪ Należy upewnić się, że elementy grzejne,
przewody doprowadzające, skrzynki rozdzielcze
oraz inne podzespoły elektryczne nie mają
styczności z substancjami chemicznymi lub
łatwopalnymi podczas instalacji i po jej
zakończeniu.
▪ Każdy ekran kabla grzejnego należy uziemić
zgodnie z lokalnymi przepisami elektrycznymi i
podłączyć do wyłącznika różnicowo-prądowego
(RCD).
▪ Zalecane znamiona zadziałania wyłączników
różnicowo-prądowych to 30 mA, ale mogą one
wynosić do 300 mA, jeżeli upływ
pojemnościowy może doprowadzić do
niepoprawnego działania wyłączników.
▪ Elementy grzejne należy podłączyć do
wyłącznika rozłączającego wszystkie bieguny.
▪ Element grzejny należy podłączyć do
bezpiecznika lub wyłącznika różnicowego o
odpowiedniej wielkości, np. 10/13 A dla
przedowód doprowadzających 1,5 mm2 i 16/20
A dla przewodów doprowadzających 2,5 mm2.
Połączenia elektryczne elementów wolno wykonywać
wyłącznie uprawnionemu elektrykowi i na stałe.
▪ Przed przystąpieniem do montażu lub obsługi
należy odłączyć zasilanie od wszystkich
obwodów.
▪ Połączenie ze źródłem zasilania nie może być
dostępne dla użytkownika końcowego.
1.
2.
3.
4.
5.
Kabel grzejny
Termostat
Czujnik
Ekran
RCD (wyłącznik
różnicowoprądowy)
6. Wyłącznik wszystkich
biegunów
7. Bezpiecznik

2
VIEGC249

Połączenia
▪ Faza - czarny
▪ Zero - niebieski
▪ Uziemienie - ekran
Należy oznaczyć położenie elementu grzejnego
▪ za pomocą oznaczeń ostrzegawczych lub
znaków na przyłączu zasilania oraz/lub w
krótkich odstępach na długości obwodu, w
wyraźny sposób.
▪ w każdej dokumentacji elektrycznej po
wykonaniu instalacji.
Nie wolno przekraczać maksymalnej gęstości cieplnej
(W/m2) dla rzeczywistej aplikacji.
1.2
Wytyczne instalacji
----------------------------------------------------------------------------------------▪ Produkt nie zawiera substancji szkodliwych.
▪ Przechowywać w suchym i ciepłym miejscu w
temperaturze od +5 °C do +30 °C.
Elementy nie mogą dotykać się wzajemnie ani
krzyżować, a także muszą być równomiernie
rozprowadzone.
Przygotować miejsce instalacji, usuwając ostre
przedmioty, brud itp.
Elementy, a zwłaszcza ich połączenia należy chronić
przed obciążeniami i naprężeniami mechanicznymi.
Regularnie mierzyć rezystancję i oporność izolacji
przed wykonaniem instalacji i po jej zakończeniu.
Elementy należy instalować w odległości co najmniej
30 mm od przewodzących elementów budynku, np.
rur wodociągowych.
Nie układać elementów grzejnych pod ścianami i
stałymi przeszkodami. Wymagają one co najmniej 6
cm wolnej przestrzeni.
Należy bezwzględnie zainstalować czujnik
podłogowy i podłączyć go do termostatu, aby
ograniczyć temperaturę podłogi do 35°C.
Unikać izolowania elementów grzejnych, sąsiedztwa
innych źródeł ciepła oraz szczelin dylatacyjnych.
1.3
Schemat poglądowy układu
----------------------------------------------------------------------------------------ECflex
EFSM
EFTRC
EFTM
EFTCM
M1
M1
M1
M2
Ogrzewanie podłogowe w cienkich warstwach (< 3
cm)
D
P
P
A
Ogrzewanie podłogowe w podłogach betonowych
(> 3 cm)
A
A
A
P
Klasa mechaniczna (IEC 60800)
M1
M2
Do stosowania w warunkach małego ryzyka
wystąpienia uszkodzeń mechanicznych, np.
przy montażu na równych powierzchniach i
zalaniu warstwą wykończeniową
pozbawioną ostrych przedmiotów.
Do stosowania w warunkach zwiększonego
ryzyka wystąpienia uszkodzeń
mechanicznych.
P
D
A
Zalecenie podstawowe dla tej aplikacji.
Zaprojektowany i dopuszczony dla tej
aplikacji.
Zalecane, lecz istnieją lepsze rozwiązania.
VIEGC249
3
1.4
Przegląd funkcji
----------------------------------------------------------------------------------------1.
2.
3.
4.
5.
6.
7.
2
Element
Odległość międzyosiowa
Połączenie z przewodem doprowadzającym
Przewód doprowadzający
Skrzynka rozdzielcza (jeżeli jest dostępna)
Czujnik
Termostat
Instalacja krok po kroku
2.1
Sposoby mocowania
----------------------------------------------------------------------------------------Danfoss CLIP CC
Służy do dokładnego utrzymania odległości między
kablami grzejnymi (co 1 cm) na róznych
powierzchniach. Odporny na promieniowanie UV.
Taśma lub klej termiczny
Do mocowania elementów do twardych, suchych i
równych powierzchni.
2.2
Obliczanie modułu C-C
----------------------------------------------------------------------------------------Moduł C-C w przypadku powierzchni oznacza
odegłość liczoną w centymetrach między sąsiednimi
odcinkami kabla grzejnego.
Moduł C-C
[cm]
lub
Moduł C-C
[cm]
=
Powierzchnia [m2]
x 100 cm
Długość kabla [m]
= Moc liniowa kabla [W/
m]
x 100 cm
Moc jednostkowa [W/
m 2]
Maks. moduł C-C
Cienkie zaprawy (< 3 cm)
Stropy betonowe (> 3 cm)
4
VIEGC249
10 cm
15 cm
W/m² przy 220V/380V
Moduł C-C [cm]
20 W/m2
25 W/m2
30 W/m2
Moduł C-C [cm]
20 W/m2
25 W/m2
5
366
457
-
5
436
544
30 W/m2
-
7,5
244
305
366
7,5
290
363
436
10
183
229
274
10
218
272
327
12,5
146
183
220
12,5
174
218
261
15
122
152
183
15
145
181
218
20
91
114
137
20
109
136
163
25
73
91
110
25
87
109
131
Moduł C-C [cm]
20 W/m2
25 W/m2
5
400
500
30 W/m2
-
7,5
267
333
400
10
200
250
300
12,5
160
200
240
15
133
167
200
20
100
125
150
25
80
100
120
2.3
Planowanie układu instalacji
----------------------------------------------------------------------------------------Należy sporządzić szkic poglądowy instalacji,
przedstawiający
▪ rozplanowanie elementów
▪ przewody doprowadzające i mufy połączeniowe
▪ skrzynkę przyłączową/rozdzielnicę (jeżeli
występuje)
▪ czujnik
▪ skrzynka rozdzielcza
▪ termostat
Zapisać szkic
▪ Znając dokładne położenie tych podzespołów
ułatwimy wykrycie i naprawę uszkodzonych
elementów.
Należy pamiętać, aby:
▪ Zawsze przestrzegać wszystkich zaleceń
przedstawionych w części 1.1.
▪ Należy zachować poprawny moduł C-C (dotyczy
to wyłącznie kabli grzejnych) - patrz część 2.2.
▪ Należy przestrzegać wymaganej głębokości
instalacji i stosować wymagane zabezpieczenia
mechaniczne przewodów doprowadzających.
▪ W przypadku montażu więcej niż jednego kabla
grzejnego, nie wolno łączyć ich szeregowo wszystkie kable grzejne należy podłączyć
równolegle do skrzynki rozdzielczej.
▪ W jednym pomieszczeniu wolno
zainstalować dwa kable grzejne lub więcej,
lecz nie wolno instalować jednego kabla w
co najmniej dwóch pomieszczeniach.
▪ Wszystkie kable grzejne w tym samym
pomieszczeniu muszą mieć tę samą moc
jednostkową (W/m2), o ile nie są
podłączone do oddzielnych czujników
podłogowych i termostatów.
▪ W przypadku kabli grzejnych dwustronnie
zasilanych (jednożyłowych), oba przewody
zasilające należy podłączyć do skrzynki
rozdzielczej.
VIEGC249
5
2.4
Przygotowanie miejsca instalacji
----------------------------------------------------------------------------------------▪ Usunąć wszystkie pozostałości po starej
instalacji (jeżeli występuje).
▪ Należy upewnić się, że powierzchnia montażu
jest równa, stabilna, gładka, sucha i czysta.
▪ W razie potrzeby należy uszczelnić
szczeliny wokół rur, spustów i ścian lub
założyć osłonę z folii
▪ Na powierzchni nie mogą znajdować się ostre
krawędzie, liście, brud lub ciała obce.
3
Montaż elementów
Montażu kabli grzejnych nie należy prowadzić w
temperaturze poniżej -5 °C.
Kable grzejne mogą sztywnieć w niskiej
temperaturze. Po rozwinięciu kabla grzejnego, należy
podłączyć go na chwilę do zasilania, aby nieco zmiękł
przed montażem.
Jeżeli wartości rezystancji i rezystancji izolacji różnią
się od podanej na etykiecie, element należy
wymienić.
▪ Rezystancja musi zawierać się w granicach -5% +10% wartości podanej na etykiecie.
▪ Rezystancja izolacji musi wynosić ponad >20
MΩ dla co najmniej 500 V, najlepiej 2,5 kV.
Pomiar rezystancji
Pomiaru rezystancji kabla grzejnego należy dokonać:
▪ Po rozpakowaniu kabla grzejnego
▪ Po przymocowaniu kabli grzejnych
▪ Po ukończeniu instalacji
3.1
Instalacja elementów grzejnych
----------------------------------------------------------------------------------------Należy przestrzegać instrukcji i wytycznych w części patrz część 1.1 oraz 1.2.
Elementy grzejne
▪ Kabel grzejny należy ułożyć w taki sposób, aby
jego odległość od przeszkód wynosiła co
najmniej połowę modułu C-C.
▪ Elementy muszą przylegać do powierzchni
przekazującej ciepło (np. betonu). Szczegółowe
informacje przedstawiono w części 4.
6
VIEGC249
Kable grzejne
▪ Należy zachować poprawny moduł C-C - patrz
część 2.2.
▪ Średnica gięcia kabla grzejnego powinna
wynosić co najmniej sześciokrotność jego
średnicy.
▪ Rzeczywista długość kabla może różnić się o +/2%.
Maty grzejne
▪ Maty grzejne należy rozwijać tak, aby kabel
grzejny znajdował się na górze.
▪ Kiedy mata grzejna zostanie rozwinięta do
końca powierzchni montażu, należy przeciąć
siatkę i obrócić matę przed zwinięciem.
▪ Rzeczywista długość maty może różnić się w
następujących zakresach:
▪ +/-1 zwój dla mat o długości od 5 do 10 m.
▪ +/- 2 zwoje w przypadku mat o długości
większej niż 10 m.
Przedłużanie przewodów doprowadzających
▪ Należy unikać przedłużania przewodów
doprowadzających gdy to tylko możliwe.
Przedłużenie przewodów zasilających należy
wykonać w postaci mufy termokurczliwej lub w
puszce montażowej.
▪ Dopuszcza się maksymalnie 5% spadek napięcia
na całej długości przewodu zasilającego.
▪ Większa długość przewodu zasilającego
zwiększa wartość pojemnościowego prądu
upływowego, co oznacza że wartość prądu
różnicowego wyłącznika różnicowo-prądowego
będzie musiała być wyższa.
4
Czujniki
▪ Czujniki są elementami pod napięciem (230 V) i
należy prowadzić w rurkach plastikowych
▪ Czujniki można przedłużać za pomocą kabla
montażowego.
▪ W części 4 przedstawiono konkretne aplikacje.
Czujniki podłogowe
▪ Należy bezwzględnie montować pod
podłogami drewnianymi lub drewnianymi
podłogami ślepymi.
▪ Należy umieścić w odpowiednim miejscu.
▪ Należy umieszczać w miejscach nie
narażonych na światło słoneczne lub
przeciąg z otworów drzwiowych
▪ W odległości > 2 cm od dwóch kabli
grzejnych
▪ Rurka powinna być wpuszczona w
powierzchnię podłogi.
▪ W tym celu może okazać się
wykonanie zagłębienia pod rurkę.
▪ Doprowadzić rurkę do skrzynki rozdzielczej.
Aplikacje wewnętrzne
Ślepa podłoga
Cienkie zaprawy* (< 3 cm)
Drewno
Maks. 10 W/m i 100
Beton
Maks. 20 W/m i 225 W/m2
Stropy betonowe* (> 3 cm)
W/m2
Pokrycie podłogi
Drewno, parkiet, panel podłogowy
Maks. 100 W/m2
Maks. 150 W/m2
W/m2
Maks. 150 W/m2
W/m2
100 - 200 W/m2
Podłogi z płytek w kuchniach, salonach, holach 100 - 150 W/m2
itp.
100 - 150 W/m2
Dywan, winyl, linoleum, itp.
Podłogi z płytek w łazienkach, cieplarniach,
piwnicach itp.
Maks. 100
100 - 200
* Do 225 W/m2 w strefach krawędziowych, np. pod
dużymi oknami
▪ Tylko na betonowych podłogach ślepych i pod
płytkami
▪ Jeżeli podłączono do oddzielnego czujnika
podłogowego i termostatu
VIEGC249
7
Drewniane pokrycia stropu
Drewno kurczy się i pęcznieje w naturalny sposób w
zależności od wilgotności względnej (rh) w
pomieszczeniu. Jej optymalny zakres wynosi 30-60%.
▪ Unikać drewna brzozowego i klonowego w
pokryciach wielowarstwowych, o ile nie są one
suszone prasami.
▪ Należy założyć barierę paroszczelną na ślepe
podłogi w pomieszczeniach o wilgotności
względnej <95% lub membranę
przeciwwilgociową gdy wilgotność względna
przekracza 95%.
▪ Należy zapewnić pełną styczność elementu
grzejnego z pokryciem podłogi (bez kieszeni
powietrznych).
▪ Zamontować układ grzejny na całej powierzchni
podłogi o temperaturze powierzchni
wynoszącej 15°C.
▪ Należy zawsze instalować czujnik podłogowy w
celu ograniczenia temperatury podłogi. Więcej
informacji znajduje się w 6.1.
4.1
Ogrzewanie podłogowe w cienkim materiale
----------------------------------------------------------------------------------------Nowe płytki podłogowe w pomieszczeniach
wilgotnych
Patrz rys.
1. Nowe płytki
2. Klej do płytek
3. Membrana przeciwwilgociowa (w
pomieszczeniach wilgotnych)
4. Masa samopoziomująca
5. ECmat lub kabel grzejny ECflex
6. Podkład
7. Istniejące płytki lub podłoga betonowa
Nowe pokrycie stropu w suchych pomieszczeniach
Patrz rys.
1. Nowe płytki, podłoga drewniana, panele
podłogowe lub dywan
2. Bariera paroszczelna i mata dźwiękochłonna
(podłoga drewniana / panel podłogowy)
3. Wylewka na bazie lateksu / klej do płytek
4. ECmat lub kabel grzejny ECflex
5. Podkład
6. Istniejąca podłoga drewniana lub betonowa
8
VIEGC249
Drewniane podłogi ślepe muszą być właściwie
zakotwione
▪ W razie potrzeby przed założeniem elementu
grzejnego należy nałożyć gips szpachlowy.
Dodatkowa izolacja (płyty pod płytki ceramiczne)
▪ Można zakładać między istniejącą ślepą
podłogą i elementem grzejnym
▪ Styrodur o dużej wytrzymałości na
ściskanie > 300 kN/m2.
▪ Beton lub wyłożenie folią bez pęknięć
▪ Należy zakładać w sposób zalecany przez
producenta.
▪ Czujnik podłogowy należy zakładać nad izolacją.
▪ Moc maks. 10 W/m and 150 W/m2.
Membrana przeciwwilgociowa
▪ Zakładać w pomieszczeniach wilgotnych nad
kablami grzejnymi.
▪ Stosować wyłącznie wówczas, jeżeli nie ma jej
na istniejącej podłodze.
▪ Podczas pracy z matami samoprzylepnymi
należy uważać, aby nie uszkodzić
membrany.
Klej do płytek lub masa samopoziomująca
▪ Zagruntować ślepą podłogę w sposób zalecany
przez producenta.
▪ Element grzejny powinien być trwale
przymocowany przed nałożeniem.
▪ Element grzejny musi być całkowicie zatopiony
na głębokości co najmniej 5 mm.
Niezbędne narzędzia
▪ Młotek.
▪ Dłuto.
▪ Pistolet na klej.
▪ Nóż lub nożyczki
Opis instalacji
Wyciąć rowek w ścianie i założyć rurki kablowe ze
skrzynką rozdzielczą. Wyciąć dłutem rowek na rurkę
czujnika i przewodu zasilającego. Zamocować rurkę
czujnika np. za pomocą pistoletu do kleju.
Rozłożyć element. Przytwierdzić go do ślepej podłogi.
Obciąć i odwrócić siatkę maty przy ścianach i
przeszkodach. NIE WOLNO przecinać kabla.
Wylać elastyczną masę poziomującą, położyć
membranę przeciwwilgociową i/lub klej do płytek w
zależności od wykończenia podłogi.
4.2
Ogrzewanie podłogowe a podłogi betonowe
----------------------------------------------------------------------------------------Nowa podłoga w suchych pomieszczeniach
Patrz rys.
1. Podłoga drewniana, panel podłogowy lub
dywan.
2. Mata dźwiękochłonna / pilśń (pod drewnem).
3. Bariera paroszczelna.
4. Beton.
5. ECmat lub kabel grzejny ECflex .
6. Płyta betonowa lub folia.
7. Izolacja ze styroduru.
8. Piasek i ziemia.
▪ Wylewać powoli, aby nie dopuścić do
przesunięcia kabla grzejnego
▪ Ograniczyć prace z użyciem grabi, łopat,
wibratorów i walców
▪ Element grzejny musi być całkowicie zatopiony
na głębokości co najmniej 5 mm.
▪ Czas schnięcia powinien wynosić co najmniej 30
dni w przypadku betonu i 7 dni dla wylewki
samopoziomującej.
Opis instalacji
Położyć płytę betonową lub folię na izolację.
Kable grzejne nie mogą stykać się z izolacją
▪ Kable grzejne należy oddzielić płytą betonowa
lub folią.
Rozłożyć element. Przytwierdzić go do ślepej podłogi.
Obciąć i odwrócić siatkę maty przy ścianach i
przeszkodach. NIE WOLNO przecinać kabla.
Montaż w betonie, zaprawie lub w cienkiej "zacierce"
▪ Materiał, w którym kabel będzie zatopiony, nie
może zawierać kamieni o ostrych krawędziach.
▪ Materiał musi być wystarczająco płynny,
jednolity i pozbawiony pęcherzy powietrza
Wylewać powoli, aby nie dopuścić do przesunięcia
kabla grzejnego.
VIEGC249
9
5
Kończenie instalacji
Podłączanie kabli
▪ Patrz podręcznik obsługi termostatu.
▪ Patrz schemat połączeń elektrycznych i inne
ważne informacjew rozdziale 1.1.
▪ Upewnić się, że łączna wartość natężenia nie
przekracza znamion termostatu. W przeciwnym
razie należy zamontować stycznik.
Próba końcowa i dokumentacja
▪ Po zamontowaniu elementów i zbadaniu
rezystancji należy zakończyć instalację.
▪ Całkowita wartość izolacji R nad kablami
nie może przekraczać 0,2 m2K/W, co
odpowiada 20 mm sośniny lub 30 mm
dębiny.
▪ Należy upewnić się, że powierzchnia distributor
(np. podłoga ) zniesie ciepło
wypromieniowywane przez element. Dotyczy to
zwłaszcza zwłaszcza przypadków, gdy element
jest podłączony do termostatu, który
uniemożliwia ustawienie temperatury
maksymalnej. Szczegółowe informacje
przedstawiono w części 4.
▪ Dotyczy to zwłaszcza zwłaszcza
przypadków, gdy element jest podłączony
6
▪
▪
▪
▪
do termostatu, który uniemożliwia
ustawienie temperatury maksymalnej.
Należy udokumentować, co następuje - w
postaci opisów, rysunków lub zdjęć:
▪ typ kabla, rozstaw, głębokość, układ,
identyfikator obwodu, czujniki;
▪ miejsca połączeń między przewodami
doprowadzającymi a elementami
grzejnymi;
▪ położenie zakończeń kablowych;
▪ położenie szczelin dylatacyjnych, jeżeli
występują.
Wypełnić formularz gwarancyjny.
▪ Wypełnić etykietę ostrzegawczą ECmat i
przykleić ją na tablicę rozdzielczą.
Należy pouczyć użytkownika końcowego lub
nadzór o działaniu i utrzymaniu układu
grzejnego.
Przed każdym okresem ciągłej pracy należy
sprawdzić tablicę rozdzielczą, termostat i
czujniki.
▪ Ponownie sprawdzić i porównać
rezystancję znamionową i oporność
izolacji.
Ustawienia opcjonalne
Jeżeli element grzejny podłączono do termostatu np.
ECtemp , należy skonfigurować ustawienia
podstawowe zgodnie z poniższą tabelą i
podręcznikiem obsługi termostatu.
Termostat
Maks. obciążenie
Ogólnie o ogrzewaniu podłogowym
ECtemp 13x
16 A
Temp. pomieszczenia 20-22°C
ECtemp 330/610
16/10 A
ECtemp 53x
15A
ECtemp 550
16A
Danfoss LINK
15A (FT)
Temp. podłogi: patrz część 6.1
Maks. ograniczenie temperatury podłogi: 35°C
Jeżeli to możliwe, należy ustawić temperaturę
dopuszczalną zgodnie z zaleceniami producenta, aby
zapobiec uszkodzeniu np. podłogi.
▪ W przypadku większości podłóg drewnianych
wartość temperatury wynosi ok. 27°C.
10
VIEGC249
6.1
Regulacja temperatury podłogi
----------------------------------------------------------------------------------------Zgodnie z normą ISO 13732-2, komfortowa
temperatura podłogi zależy od materiału pokrycia
stropu.
Stropy betonowe (płytki)
26 - 28,5°C
Drewno miękkie (sosna)
22,5 - 28°C
Drewno twarde (dąb)
24,5 - 28°C
Tkaniny (dywany, wykładziny)
21 - 28°C
Opór cieplny
[m2K/W]
Przykłady podłóg
Nastawiana temperatura podłogi powinna być o kilka
stopni wyższa aby wyrównać opór cieplny pokrycia
stropu.
Szczegóły
Przybliżona regulacja
dla podłogi o temp.
25°C
Kamień lub ceramika
26°C
>800 kg/m3
28°C
0,02
Płytki 15 mm
0,05
Panel podłogowy HDF 8 mm
0,10
Parkiet bukowy 14 mm
0,13
Deska lita dębowa 22 mm
>800 kg/m3
32°C
Maksymalna grubość wykładziny
odpowiednia dla ogrzewania
podłogowego
wg EN 1307
34°C
450 - 650 kg/m3
35°C
< 0,17
0,18
Deski lite jodłowe 22 mm
650 - 800
kg/m3
31°C
W pierwszym tygodniu temperaturę podłogi należy
podnosić powoli, aby nowa podłoga mogła się
ułożyć. Należy tak postępować również na początku
sezonu grzewczego.
VIEGC249
11
12
VIEGC249
VIEGC249
13
Danfoss A/S
Electric Heating Systems
Ulvehavevej 61
7100 Vejle
Denmark
Phone:+45 7488 8500
Fax: +45 7488 8501
Email: [email protected]
www.EH.Danfoss.com
Danfoss nie ponosi odpowiedzialności za możliwe błędy drukarskie w katalogach, broszurach i innych materiałach drukowanych. Dane techniczne zawarte w broszurze mogą ulec zmianie bez
wcześniejszego uprzedzenia, jako efekt stałych ulepszeń i modyfikacji naszych urządzeń. Wszystkie znaki towarowe w tym materiale są własnością odpowiednich spółek. Danfoss, logotyp Danfoss są
znakami towarowymi Danfoss A/S. Wszystkie prawa zastreżone.
088L0800 & VIEGC249
Produced by Danfoss Heating Solutions © 06/2011
