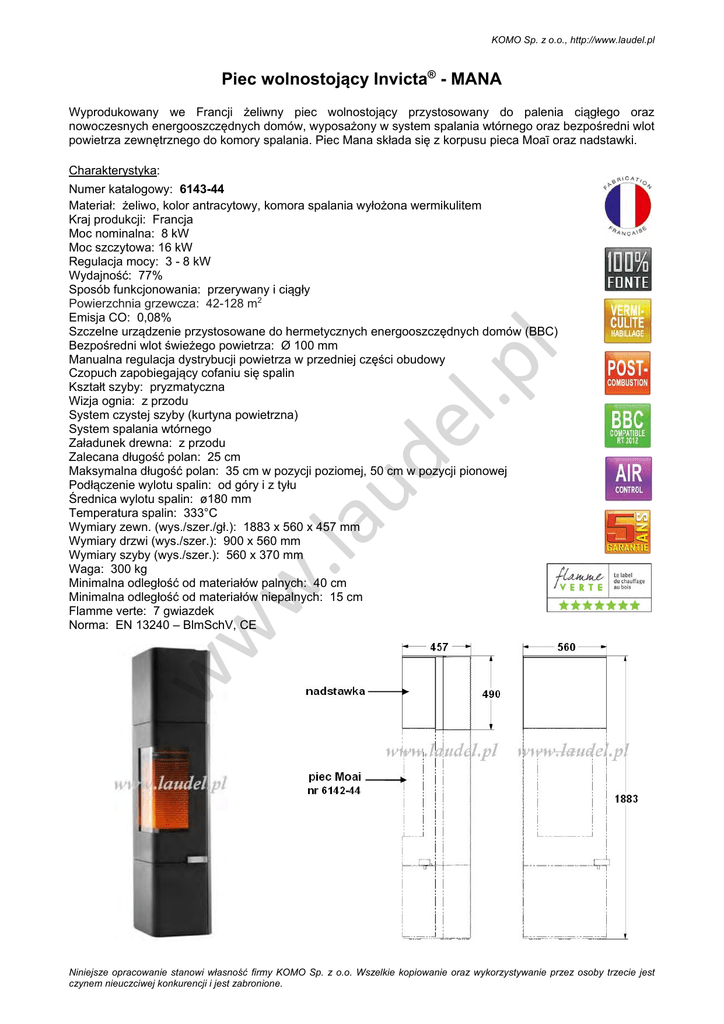

Piec wolnostojący Invicta® - MANA
Wyprodukowany we Francji żeliwny piec wolnostojący przystosowany do palenia ciągłego oraz
nowoczesnych energooszczędnych domów, wyposażony w system spalania wtórnego oraz bezpośredni wlot
powietrza zewnętrznego do komory spalania. Piec Mana składa się z korpusu pieca Moaī oraz nadstawki.
Charakterystyka:
w
w
w
.la
ud
el
.p
l
Numer katalogowy: 6143-44
Materiał: żeliwo, kolor antracytowy, komora spalania wyłożona wermikulitem
Kraj produkcji: Francja
Moc nominalna: 8 kW
Moc szczytowa: 16 kW
Regulacja mocy: 3 - 8 kW
Wydajność: 77%
Sposób funkcjonowania: przerywany i ciągły
Powierzchnia grzewcza: 42-128 m2
Emisja CO: 0,08%
Szczelne urządzenie przystosowane do hermetycznych energooszczędnych domów (BBC)
Bezpośredni wlot świeżego powietrza: Ø 100 mm
Manualna regulacja dystrybucji powietrza w przedniej części obudowy
Czopuch zapobiegający cofaniu się spalin
Kształt szyby: pryzmatyczna
Wizja ognia: z przodu
System czystej szyby (kurtyna powietrzna)
System spalania wtórnego
Załadunek drewna: z przodu
Zalecana długość polan: 25 cm
Maksymalna długość polan: 35 cm w pozycji poziomej, 50 cm w pozycji pionowej
Podłączenie wylotu spalin: od góry i z tyłu
Średnica wylotu spalin: ø180 mm
Temperatura spalin: 333°C
Wymiary zewn. (wys./szer./gł.): 1883 x 560 x 457 mm
Wymiary drzwi (wys./szer.): 900 x 560 mm
Wymiary szyby (wys./szer.): 560 x 370 mm
Waga: 300 kg
Minimalna odległość od materiałów palnych: 40 cm
Minimalna odległość od materiałów niepalnych: 15 cm
Flamme verte: 7 gwiazdek
Norma: EN 13240 – BlmSchV, CE
Niniejsze opracowanie stanowi własność firmy KOMO Sp. z o.o. Wszelkie kopiowanie oraz wykorzystywanie przez osoby trzecie jest
czynem nieuczciwej konkurencji i jest zabronione.
KOMO Sp. z o.o., http://www.laudel.pl
DEFINICJE:
Funkcjonowanie/palenie przerywane i ciągłe:
Palenie „przerywane” wymaga dokładania małych ilości drewna co 45 minut. Zaletą tego sposobu palenia
jest szczególna wydajność i przyjazność dla środowiska (sprzyjanie ochronie środowiska).
Urządzenie umożliwia także działanie "ciągłe", gdy nie możemy spełnić wymogów palenia przerywanego (tj.
dokładać drewna, co 45 min) lub pożądana jest mniejsza moc grzewcza. W tym przypadku, pełna moc
grzewcza może zostać osiągnięta w ciągu 3 godzin, zaś przy zredukowanej prędkości palenia i małej mocy,
palenie przy jednorazowym załadunku może trwać do 10 godzin.
Regulacja mocy:
Możliwość dostosowania mocy grzewczej do wymogów pomieszczenia. Minimalna moc grzewcza jest
osiągana przy zredukowanej prędkości palenia.
ud
el
.p
l
Moc nominalna:
Nominalna moc grzewcza to średnia ilość ciepła wytwarzana po załadowaniu odpowiedniej ilości drewna,
przy normalnej (średniej) prędkości palenia.
W przypadku palenia przerywanego moc nominalna jest otrzymywana przy ciśnieniu w kominie 12 Pa oraz
załadunku 2,5 kg drewna w postaci 2 ½ polan, dokładanych co 45 minut, z przepustnicą prędkości spalania
ustawioną w pozycji na wpół otwartej.
W przypadku palenia ciągłego załadunek drewna wzrasta do 3 polan o wadze 5-6 kg, dokładanych co ok. 2
godziny.
.la
Moc szczytowa:
Podczas godzinnych testów laboratoryjnych notowana jest zmienna prędkość spalania drewna. Maksymalna
moc grzewcza jest osiągana w ciągu 15 minut, podczas szczytowej aktywności pieca kominkowego
(maksymalna prędkość spalania).
w
w
Powierzchnia grzewcza:
To liczba metrów kwadratowych, które można ogrzać za pieca kominkowego. Jest ona zależna od lokalizacji
domu (ukształtowanie terenu, sąsiedztwo, ekspozycja na wiatr, itp.), współczynnika przenikalności cieplnej
ścian, okien i dachu oraz układu pomieszczeń.
Podawane wskaźniki dotyczą pomieszczeń o standardowej wysokości 2,5 m.
w
System czystej szyby (kurtyna powietrzna)
Strumień powietrza jest kierowany na wewnętrzną stronę szyby kominkowej, co zapobiega osadzaniu się
sadzy. Jednakże ważnym warunkiem utrzymania szyby w czystości jest sprawność komina oraz stosowanie
suchego drewna (wilgotność poniżej 20%) twardych drzew liściastych.
System spalania wtórnego:
Polega na wdmuchiwaniu przez tylną część urządzenia dodatkowego świeżego powietrza, które jest
wstępnie ogrzewane w przestrzeni pomiędzy żeliwną płytą tylną a ścianą tylną pieca, po czym kierowane do
komory paleniska, w której rozpoczyna się spalanie wtórne węglowodoru i pyłów powstałych w wyniku
spalania drewna. Proces ten zapewnia całkowite spalanie, zwiększa wydajność cieplną urządzenia, co z
kolei ogranicza zużycie drewna oraz redukuje do minimum emisję zanieczyszczeń do atmosfery. Powietrze
wtórne dodatkowo chroni szybę przed dymem oraz odkładaniem się sadzy.
Niniejsze opracowanie stanowi własność firmy KOMO Sp. z o.o. Wszelkie kopiowanie oraz wykorzystywanie przez osoby trzecie jest
czynem nieuczciwej konkurencji i jest zabronione.
KOMO Sp. z o.o., http://www.laudel.pl
ODLEGŁOŚCI MONTAŻOWE
 Należy zachować odległość 40 cm pomiędzy piecem, a ścianami oraz jakimikolwiek materiałami palnymi.
 Jeśli ściany są wykonane z lub pokryte materiałami niepalnymi, odpornymi na temperaturę co najmniej
200oC, wówczas odległości te można zmniejszyć do 15 cm.
Widok z góry
Ściana
tylna
ud
el
.p
l
Ściana
boczna
MONTAŻ PIECA MANA
w
w
w
.la
Usuń dekoracyjny panel górny pieca MOAI. Na górnej części urządzenia umieść nadstawkę P614144. Użyj
3 śrub rep. 6 i 3 podkładek rep. 3, aby przytwierdzić nadstawkę. Umieść na miejscu element dekoracyjny i
ewentualnie pokrywę maskującą („zaślepkę”), jeśli wylot spalin będzie zainstalowany z tyłu urządzenia.

1.
2.
3.
4.



Zdejmij dekoracyjny panel górny.
Nałóż nadstawkę.
Przykręć nadstawkę.
Umieścić z powrotem na swoje miejsce element dekoracyjny w taki sam sposób jak pokrywę (zaślepkę)
dekoracyjną.
Niniejsze opracowanie stanowi własność firmy KOMO Sp. z o.o. Wszelkie kopiowanie oraz wykorzystywanie przez osoby trzecie jest
czynem nieuczciwej konkurencji i jest zabronione.
.p
l
KOMO Sp. z o.o., http://www.laudel.pl
ud
el
regulowane
nóżki
w
w
.la
PODŁĄCZNIE WLOTU POWIETRZA ZEWNĘTRZNEGO
w
podłączenie wlotu
powietrza zewnętrznego
Ø 100 mm
Niniejsze opracowanie stanowi własność firmy KOMO Sp. z o.o. Wszelkie kopiowanie oraz wykorzystywanie przez osoby trzecie jest
czynem nieuczciwej konkurencji i jest zabronione.
KOMO Sp. z o.o., http://www.laudel.pl
Podłączenie z tyłu pieca
ud
el
.p
l
(usunąć pokrywę maskującą)
Podłączenie przez otwór w podłodze
.la
(usunąć pokrywę maskującą)
REGULACJA PRĘDKOŚCI PALENIA (jak w modelu Mana)
w
w
w
Regulator służący do modulowania prędkości palenia znajduje się za dolnymi drzwiczkami maskującymi
nogi pieca.
Rozpalanie
Moc nominalna
Pozycja maksymalna regulator przesunięty do
oporu w prawo
Pozycja nominalna –
regulator ustawiony pośrodku
Niniejsze opracowanie stanowi własność firmy KOMO Sp. z o.o. Wszelkie kopiowanie oraz wykorzystywanie przez osoby trzecie jest
czynem nieuczciwej konkurencji i jest zabronione.
KOMO Sp. z o.o., http://www.laudel.pl
Przełączenie na spalanie
powolne
Wygaszanie
Pozycja zamknięta –
regulator przesunięty do
oporu w lewo
Uważaj, by niechcący
nie wygasić płomienia.
Pozostaw przepustnicę w
pozycji zamkniętej dopóki w
urządzeniu znajduje się żar.
w
w
w
.la
ud
el
.p
l
Przesuń suwak w lewo, co
spowoduje widoczną
redukcję prędkości spalania.
