Numer sprawy DP-271-43/2015

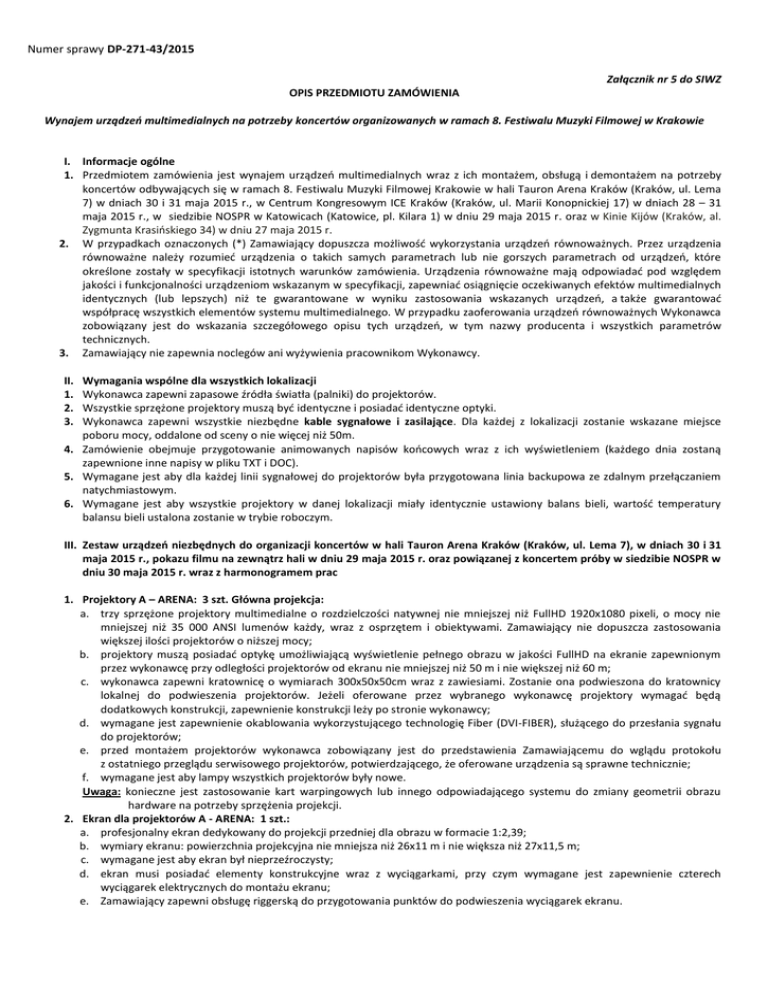

Załącznik nr 5 do SIWZ
OPIS PRZEDMIOTU ZAMÓWIENIA
Wynajem urządzeń multimedialnych na potrzeby koncertów organizowanych w ramach 8. Festiwalu Muzyki Filmowej w Krakowie
I. Informacje ogólne
1. Przedmiotem zamówienia jest wynajem urządzeń multimedialnych wraz z ich montażem, obsługą i demontażem na potrzeby
koncertów odbywających się w ramach 8. Festiwalu Muzyki Filmowej Krakowie w hali Tauron Arena Kraków (Kraków, ul. Lema
7) w dniach 30 i 31 maja 2015 r., w Centrum Kongresowym ICE Kraków (Kraków, ul. Marii Konopnickiej 17) w dniach 28 – 31
maja 2015 r., w siedzibie NOSPR w Katowicach (Katowice, pl. Kilara 1) w dniu 29 maja 2015 r. oraz w Kinie Kijów (Kraków, al.
Zygmunta Krasińskiego 34) w dniu 27 maja 2015 r.
2. W przypadkach oznaczonych (*) Zamawiający dopuszcza możliwość wykorzystania urządzeń równoważnych. Przez urządzenia
równoważne należy rozumieć urządzenia o takich samych parametrach lub nie gorszych parametrach od urządzeń, które
określone zostały w specyfikacji istotnych warunków zamówienia. Urządzenia równoważne mają odpowiadać pod względem
jakości i funkcjonalności urządzeniom wskazanym w specyfikacji, zapewniać osiągnięcie oczekiwanych efektów multimedialnych
identycznych (lub lepszych) niż te gwarantowane w wyniku zastosowania wskazanych urządzeń, a także gwarantować
współpracę wszystkich elementów systemu multimedialnego. W przypadku zaoferowania urządzeń równoważnych Wykonawca
zobowiązany jest do wskazania szczegółowego opisu tych urządzeń, w tym nazwy producenta i wszystkich parametrów
technicznych.
3. Zamawiający nie zapewnia noclegów ani wyżywienia pracownikom Wykonawcy.
II.
1.
2.
3.
Wymagania wspólne dla wszystkich lokalizacji
Wykonawca zapewni zapasowe źródła światła (palniki) do projektorów.
Wszystkie sprzężone projektory muszą być identyczne i posiadać identyczne optyki.
Wykonawca zapewni wszystkie niezbędne kable sygnałowe i zasilające. Dla każdej z lokalizacji zostanie wskazane miejsce
poboru mocy, oddalone od sceny o nie więcej niż 50m.
4. Zamówienie obejmuje przygotowanie animowanych napisów końcowych wraz z ich wyświetleniem (każdego dnia zostaną
zapewnione inne napisy w pliku TXT i DOC).
5. Wymagane jest aby dla każdej linii sygnałowej do projektorów była przygotowana linia backupowa ze zdalnym przełączaniem
natychmiastowym.
6. Wymagane jest aby wszystkie projektory w danej lokalizacji miały identycznie ustawiony balans bieli, wartość temperatury
balansu bieli ustalona zostanie w trybie roboczym.
III. Zestaw urządzeń niezbędnych do organizacji koncertów w hali Tauron Arena Kraków (Kraków, ul. Lema 7), w dniach 30 i 31
maja 2015 r., pokazu filmu na zewnątrz hali w dniu 29 maja 2015 r. oraz powiązanej z koncertem próby w siedzibie NOSPR w
dniu 30 maja 2015 r. wraz z harmonogramem prac
1. Projektory A – ARENA: 3 szt. Główna projekcja:
a. trzy sprzężone projektory multimedialne o rozdzielczości natywnej nie mniejszej niż FullHD 1920x1080 pixeli, o mocy nie
mniejszej niż 35 000 ANSI lumenów każdy, wraz z osprzętem i obiektywami. Zamawiający nie dopuszcza zastosowania
większej ilości projektorów o niższej mocy;
b. projektory muszą posiadać optykę umożliwiającą wyświetlenie pełnego obrazu w jakości FullHD na ekranie zapewnionym
przez wykonawcę przy odległości projektorów od ekranu nie mniejszej niż 50 m i nie większej niż 60 m;
c. wykonawca zapewni kratownicę o wymiarach 300x50x50cm wraz z zawiesiami. Zostanie ona podwieszona do kratownicy
lokalnej do podwieszenia projektorów. Jeżeli oferowane przez wybranego wykonawcę projektory wymagać będą
dodatkowych konstrukcji, zapewnienie konstrukcji leży po stronie wykonawcy;
d. wymagane jest zapewnienie okablowania wykorzystującego technologię Fiber (DVI-FIBER), służącego do przesłania sygnału
do projektorów;
e. przed montażem projektorów wykonawca zobowiązany jest do przedstawienia Zamawiającemu do wglądu protokołu
z ostatniego przeglądu serwisowego projektorów, potwierdzającego, że oferowane urządzenia są sprawne technicznie;
f. wymagane jest aby lampy wszystkich projektorów były nowe.
Uwaga: konieczne jest zastosowanie kart warpingowych lub innego odpowiadającego systemu do zmiany geometrii obrazu
hardware na potrzeby sprzężenia projekcji.
2. Ekran dla projektorów A - ARENA: 1 szt.:
a. profesjonalny ekran dedykowany do projekcji przedniej dla obrazu w formacie 1:2,39;
b. wymiary ekranu: powierzchnia projekcyjna nie mniejsza niż 26x11 m i nie większa niż 27x11,5 m;
c. wymagane jest aby ekran był nieprzeźroczysty;
d. ekran musi posiadać elementy konstrukcyjne wraz z wyciągarkami, przy czym wymagane jest zapewnienie czterech
wyciągarek elektrycznych do montażu ekranu;
e. Zamawiający zapewni obsługę riggerską do przygotowania punktów do podwieszenia wyciągarek ekranu.
Numer sprawy DP-271-43/2015
3. System multimedialny oraz urządzenia podające sygnał: wykonawca zobowiązany jest zapewnić urządzenia wraz z osprzętem
niezbędne do stworzenia systemu multimedialnego. Na system multimedialny składają się wszystkie niezbędne do realizacji
zadań kable i peryferia oraz następujące urządzenia:
a. Mikser wizji / procesor video ARENA pozwalający na:
– niezależne skalowanie materiałów pochodzących z każdego źródła;
– zmianę ustalonych presetów projekcji w trakcie jej realizacji bez przerywania z możliwością podglądu wprowadzanych
zmian na ekranie podglądowym zlokalizowanym na FOH;
– obsługę kanału alfa jako przeźroczystości wraz z gradacją;
– nakładanie materiałów z różnych źródeł, z kanałem alfa;
– sterowanie po protokole DMX, z konsoli oświetleniowej;
 zapewnienie nie mniej niż 4 wejść HD-SDI oraz 4 wejść DVI jednocześnie.
b. Ekran podglądowy: 2 szt. ekranów plazmowych/LCD, każdy nie mniejszy niż 32” i nie większy niż 50”, na statywach.
Lokalizacja ustalona w trybie roboczym za sceną lub w przyległych korytarzach.
c. Monitor podglądowy dla dyrygenta: wraz ze statywem, nie mniejszy niż 20” i nie większy niż 24” – połączony DVI-Fiber.
4. System odtwarzania filmu: dwa sprzężone serwery mediów ARENA - 1 komplet. (główny i backup) wraz z peryferiami
(matryce DVI, ekrany podglądowe itp.) w tym:
a. komputer (MAC lub PC) z oprogramowaniem QLAB 3.0 lub równoważnym* wraz z programem do synchronicznego
wyświetlania napisów, obsługujący CUE i timecode, pozwalający na wypuszczenie jednocześnie 3 sygnałów 1920x1080 pixeli
przy 60Hz, w tym:
1. ekran sterujący;
2. sygnał główny do projektorów w formacie Pro-Res 4:4:2 bitrate ok 150Mb/s;
3. sygnał dla dyrygenta o niższym bitrate i jakości. Wymagana jest pojemność dysków dostępnych na materiały
Zamawiającego nie mniejsza niż 500GB na każdym z serwerów.
b. Oprogramowanie musi obsługiwać synchroniczne odtworzenie dwóch opisanych powyżej materiałów video oraz 8 ścieżek
AUDIO monofonicznych.
c. Zamawiający zapewni peryferia dźwiękowe do cyfrowego odbioru dźwięku: interfejsy audio MADI lub sterowniki do systemu
DANTE.
d. Wymagane jest zapewnienie kompletu peryferiów typu: myszki klawiatury, ekrany podglądowe itp.
e. Na minimum tydzień przed koncertem zostanie w Krakowie zorganizowana próba działania całości systemu odtwarzania
filmu. Wykonawca zobowiązany jest do zapewnienia na niej całości oferowanego Systemu odtwarzania filmu wraz
ekranami podglądowymi oraz jednego projektora. W trakcie próby wymagana jest obecność technika. Zamawiający
zapewni peryferia audio wraz z konsoletą audio.
5. Zestaw na próby zewnętrzne: na potrzeby prób odbywających się w siedzibie NOSPR w Katowicach, wymagane jest
zapewnienie zestawu składającego się z:
a. pojedynczego serwera mediów: komputer (MAC lub PC) z oprogramowaniem QLAB 3 lub równoważnym* obsługujący CUE
i timecode, pozwalający na wypuszczenie jednocześnie 2 sygnałów 1920x1080 pixeli przy 60Hz, w tym ekran sterujący
i sygnał dla dyrygenta. Wymagana jest pojemność dysków dostępnych na materiały Zamawiającego nie mniejsza niż 500GB
na każdym z serwerów. Oprogramowanie musi obsługiwać synchroniczne odtworzenie dwóch opisanych powyżej
materiałów video oraz 8 ścieżek AUDIO monofonicznych. Zamawiający zapewni peryferia dźwiękowe do cyfrowego odbioru
dźwięku: interfejsy audio MADI lub sterowniki do systemu DANTE;
b. ekranu podglądowego dla dyrygenta na statywie wraz ze statywem, nie mniejszy niż 20” i nie większy niż 24” – połączony
DVI-Fiber;
c. dwóch ekranów podglądowych: ekranów plazmowych/LCD, każdy nie mniejszy niż 32” i nie większy niż 50”, na statywach.
Lokalizacja ustalona w trybie roboczym za sceną lub w przyległych korytarzach.
6. Zestaw kina zewnętrznego:
a. kino zewnętrzne Ekran: profesjonalny ekran przednio-projekcyjny w formacie 16:9, o szerokości nie większej niż 7m,
wyposażony w ramę z nogami pozwalającymi na ustawienie dolnej linii ekranu na wysokości min 1,5m. Zamówienie
obejmuje zakotwienie ramy w celu stabilizacji;
b. kino zewnętrzne Projektor: profesjonalny projektor DLP o mocy min. 14 000 ANSI lumen wraz z dedykowaną optyką
pozwalającą na uzyskanie obrazu na ekranie z odległości ok 30m;
c. komputer do odtwarzania filmu wyposażony w odtwarzacz DVD wraz z zewnętrznym interfejsem audio wydającym sygnał
stereo po złączach XLR.
Zamawiający zapewni namiot i podest pod projektor.
7. HARMONOGRAM prac montażowych związanych z koncertami w hali Tauron Arena Kraków (ul. Lema 7) w dniach 30 i 31 maja
2015 r.
Harmonogram obejmuje wszystkie najważniejsze momenty montażu dla wszystkich ekip technicznych.
a. Tauron Arena Kraków
29 maja 2015 r.
Obszar sceny hali:
05:00 - 09:00
montaż ekranu 26 x 11 m oraz podwieszenie projektorów
09:00 – 14:00
montaż kratownic oświetlenia
14:00 – 18:00
montaż urządzeń i kablowanie
09:00 – 14:00
montaż nagłośnienia kolejno grono centralne i pozostałe
Numer sprawy DP-271-43/2015
14:00 – 15:00
przerwa
15:00 – 16:00
transport sceny na miejsce docelowe
16:00 – 17:00
montaż schodów przed sceną
16:00 – 18:00
montaż wykładziny na scenie
18:00 – 19:00
rozstawienie pulpitów
20:00 – 22:00
omikrofonowanie orkiestry oraz soundcheck
18:00 – 22:00
montaż kamer i okablowania
Nocne programowanie oświetlenia
Obszar środka hali:
05:00 – 07:00
montaż projektorów
09:00 – 14:00
montaż kratownic i oświetlenia
14:00 – 15:00
przerwa
15:00 – 16:00
transport sceny na miejsce docelowe
16:00 -18:00
montaż 4 gron delay
18:00 – 20:00
montaż krzeseł
Tył hali:
8:00 – 14:00
montaż podestu scenicznego
18:00 – 20:00
montaż krzeseł
Sektory c:
05:00 – 10:00
montaż kratownic
10:00 – 14:00
montaż oświetlenia
14:00 – 15:00
przerwa
15:00 – 20:00
dalszy montaż oświetlenia
Parking za Tauron Areną Kraków:
16:00 – 19:00
montaż zestawu do kina zewnętrznego
19:00
gotowość
21:00
pokaz filmu
Po zakończeniu pokazu demontaż
30 maja 2015 r.
10:00 – 13:00
próby z prowadzącymi i solistami
13:00 – 17:00
generalna próba w Arenie na galowo
18:00
gotowość do koncertu
20:00
koncert
Po koncercie zmiana układu sceny na dzień następny
W nocy programowanie oświetlenia
31 maja 2015 r.
11:00 – 12:00
ustawienie sceny
12:00 – 13:00
sound check
13:00 – 17:00
generalna próba w Arenie.
19:15 – 20:15
1 część koncertu
20:45 – 21:45
2 część koncertu
Po koncercie demontaż. Kolejność demontażu zostanie ustalona w trybie roboczym z szefami ekip technicznych.
Zakończenie wszystkich demontaży do godziny 10:00 w dniu 1 czerwca 2015 r.
b. Siedziba NOSPR Katowice
30 maja 2015 r.
8:00 – 9:00
montaż
10:00 – 15:00
próby
16:00
zakończenie demontażu
IV. Zestaw urządzeń niezbędnych do organizacji koncertów w Centrum Kongresowym ICE Kraków (Kraków, ul. Marii
Konopnickiej 17) w dniach 28 – 31 maja 2015 r. wraz z harmonogramem prac
1. Projektory B – ICE S1: 2 szt. Główna projekcja:
a. dwa sprzężone projektory multimedialne o rozdzielczości natywnej nie mniejszej niż FullHD 1920x1080 pixeli, o mocy nie
mniejszej niż 28 000 ANSI lumenów każdy, wraz z osprzętem i obiektywami. Zamawiający nie dopuszcza zastosowania
większej ilości projektorów o niższej mocy – projektory zostaną zlokalizowane w reżyserce;
b. projektory muszą posiadać optykę umożliwiającą wyświetlenie pełnego obrazu w jakości FullHD na ekranach zapewnionych
przez Zamawiającego przy odległości projektorów od ekranu nie mniejszej niż 35 m i nie większej niż 42 m. Na koncert
w dniach 28, 30 i 31 maja 2015 r. zapewniony przez Zamawiającego będzie ekran o wymiarze 12x7m, na koncert w dniu 29
maja 2015 r. ekran o wymiarach 15x10m;
c. przed montażem projektorów wykonawca zobowiązany jest do przedstawienia Zamawiającemu do wglądu protokołu
z ostatniego przeglądu serwisowego projektorów, potwierdzającego, że oferowane urządzenia są sprawne technicznie;
d. wymagane jest aby lampy wszystkich projektorów były nowe.
Numer sprawy DP-271-43/2015
2.
3.
4.
5.
6.
Uwaga: konieczne jest zastosowanie kart warpingowych lub innego odpowiadającego systemu do zmiany geometrii obrazu
hardware na potrzeby sprzężenia projekcji.
Ekrany do przedniej projekcji pionowe 3:4 – 2 szt.:
a. profesjonalny ekran dedykowany do projekcji przedniej dla obrazu w formacie 3:4, wraz ramą samonośną oraz dwoma
statywami;
b. wymiary ekranu: powierzchnia projekcyjna nie mniejsza niż 2,5 x 3,5 m i nie większa niż 3 x 4 m;
c. wymagane jest aby ekran był nieprzeźroczysty;
d. ekran musi posiadać własne elementy konstrukcyjne (rama aluminiowa) w tym statyw do montażu ekranu.
Zamówienie obejmuje obsługę dwóch projektorów Zamawiającego w celu projekcji na ekrany. W tym zapewnienie wszystkich
kabli sygnałowych.
System multimedialny oraz urządzenia podające sygnał: zapewnienie urządzeń wraz z osprzętem niezbędnych do stworzenia
systemu multimedialnego. Na system multimedialny składają się wszystkie niezbędne do realizacji zadań kable i peryferia oraz:
a. Mikser wizji / procesor video ICE S1 pozwalający na:
– niezależne skalowanie materiałów pochodzących z każdego źródła;
– zmianę ustalonych presetów projekcji w trakcie jej realizacji bez przerywania z możliwością podglądu wprowadzanych
zmian na ekranie podglądowym zlokalizowanym na FOH;
– obsługę kanału alfa jako przeźroczystości wraz z gradacją;
– nakładanie materiałów z różnych źródeł, z kanałem alfa;
 zapewnienie nie mniej niż 4 wejść HD-SDI oraz 4 wejść DVI jednocześnie.
b. Monitor podglądowy: 2 szt. ekranów plazmowych/LCD, każdy nie mniejszy niż 32” i nie większy niż 50”, na statywach.
Lokalizacja ustalona w trybie roboczym za sceną lub w przyległych korytarzach.
c. Monitor podglądowy dla dyrygenta - wraz ze statywem, nie mniejszy niż 20” i nie większy niż 24” – połączony DVI-Fiber.
System odtwarzania filmu: dwa sprzężone serwery mediów ICE S1 - 1 komplet (główny i backup) wraz z peryferiami (matryce
DVI ekrany podglądowe etc.):
a. Komputer (MAC lub PC) z oprogramowaniem QLAB 3.0 lub równoważnym* wraz z programem do synchronicznego
wyświetlania napisów obsługujący CUE i timecode, pozwalający na wypuszczenie jednocześnie 3 sygnałów 1920x1080 pixeli
przy 60Hz, w tym:
1. ekran sterujący;
2. sygnał główny do projektorów w formacie Pro-Res 4:4:2 bitrate ok 150Mb/s;
3. sygnał dla dyrygenta o niższym bitrate i jakości. Wymagana pojemność dysków dostępnych na materiały
Zamawiającego nie mniej niż 500GB na każdym z serwerów.
b. Oprogramowanie musi obsługiwać synchroniczne odtworzenie dwóch opisanych powyżej materiałów video oraz 8 ścieżek
AUDIO monofonicznych.
c. Zamawiający zapewni peryferia dźwiękowe do cyfrowego odbioru dźwięku: interfejsy audio MADI lub sterowniki do systemu
DANTE.
d. Wymagane jest zapewnienie kompletu peryferiów typu: myszki klawiatury, ekrany podglądowe itp.
e. Na minimum tydzień przed koncertem zostanie w Krakowie zorganizowana próba działania całości systemu odtwarzania
filmu. Wykonawca zobowiązany jest do zapewnienia na niej całości oferowanego Systemu odtwarzania filmu wraz
ekranami podglądowymi oraz jednego projektora. W trakcie próby wymagana jest obecność technika. Zamawiający
zapewni peryferia audio wraz z konsoletą audio.
Zestaw na próby zewnętrzne - 2 szt.: na potrzeby prób odbywających się w Krakowie, wymagane jest zapewnienie zestawu
składającego się z:
a. pojedynczego serwera mediów: komputer (MAC lub PC) z oprogramowaniem QLAB 3 lub równoważnym* obsługujący CUE
i timecode, pozwalający na wypuszczenie jednocześnie 2 sygnałów 1920x1080 pixeli przy 60Hz, w tym ekran sterujący,
sygnał dla dyrygenta. Wymagana pojemność dysków dostępnych na materiały Zamawiającego nie mniej niż 500GB na
każdym z serwerów. Oprogramowanie musi obsługiwać synchroniczne odtworzenie dwóch opisanych powyżej materiałów
video oraz 8 ścieżek AUDIO monofonicznych. Zamawiający zapewni peryferia dźwiękowe do cyfrowego odbioru dźwięku:
interfejsy audio MADI lub sterowniki do systemu DANTE.
b. ekranu podglądowego dla dyrygenta na statywie wraz ze statywem, nie mniejszego niż 20” i nie większego niż 24” –
połączony DVI-Fiber.
HARMONOGRAM prac montażowych związanych z koncertami w Centrum Kongresowym ICE Kraków (Kraków, ul. Marii
Konopnickiej 17) w dniach 26 - 28 maja 2015 r.
a. Próby w Krakowie – lokalizacja zostanie ustalona w trybie roboczym
26 – 28 maja 2015 r.
9:00 – 19:00
próby z zestawem do prób zewnętrznych zgodnie z pkt 5 (jeden zestaw)
b. Centrum Kongresowe ICE Kraków Sala S1
28 maja 2015 r.
6:00
rozpoczęcie montażu
12:00
gotowość
W ciągu dnia próby
19:00
koncert
Numer sprawy DP-271-43/2015
Po koncercie demontaż ekranów wykonawcy, zmiana ekranu Zamawiającego
Nocne programowanie wizualizacji i oświetlenia
29 maja 2015 r.
8:00
gotowość do koncertu
W ciągu dnia próby
20:00
koncert
Po koncercie zmiana ekranu Zamawiajacego
Nocne programowanie wizualizacji i oświetlenia
30 maja 2015 r.
8:00
gotowość do próby
12:00
koncert
Po koncercie próby techniczne koncertu na dzień następny
Nocne programowanie wizualizacji i oświetlenia
31 maja 2015 r.
9:00 – 14:00
próby
15:00
pokaz filmu
Po koncercie demontaż
22:00
zakończenie demontaży
V. Zestaw urządzeń na potrzeby koncertu w Centrum w siedzibie NOSPR w Katowicach w dniu 29 maja 2015 r wraz
z harmonogramem
1. Projektory C – NOSPR - 2 szt. Główna projekcja:
a. dwa sprzężone projektory multimedialne o rozdzielczości natywnej nie mniejszej niż FullHD 1920x1080 pixeli, o mocy nie
mniejszej niż 14 000 ANSI lumenów, wraz z osprzętem i obiektywami. Wymagany tryb cichy <55 dB. Zamawiający nie
dopuszcza zastosowania większej ilości projektorów o niższej mocy;
b. projektory muszą posiadać optykę umożliwiającą wyświetlenie pełnego obrazu w jakości FullHD na ekranie zapewnionym
przez wykonawcę przy odległości projektora od ekranu nie mniejszej niż 28m i nie większej niż 45 m;
c. przed montażem projektorów wykonawca zobowiązany jest do przedstawienia Zamawiającemu do wglądu protokołu
z ostatniego przeglądu serwisowego projektorów, potwierdzającego, że oferowane urządzenia są sprawne technicznie;
d. wymagane jest aby lampy projektorów były nowe.
2. Ekran dla projektorów NOSPR - 1 szt.:
a. profesjonalny ekran dedykowany do projekcji przedniej dla obrazu w formacie 16:9;
b. wymiary ekranu: szerokość nie mniejsza niż 11 m i nie większa niż 12,5 m;
c. wymagane jest aby ekran był nieprzeźroczysty;
d. ekran musi posiadać elementy konstrukcyjne wraz z wyciągarkami, przy czym wymagane jest zapewnienie zawiesi do ekranu
do sztankietu lokalnego.
3. System multimedialny oraz urządzenia podające sygnał: wykonawca zobowiązany jest zapewnienić urządzenia wraz
z osprzętem niezbędne do stworzenia systemu multimedialnego. Na system multimedialny składają się wszystkie niezbędne do
realizacji zadań kable i peryferia oraz następujące urządzenia:
a. Mikser wizji / procesor video NOSPR pozwalający na:
– niezależne skalowanie materiałów pochodzących z każdego źródła;
– zmianę ustalonych presetów projekcji w trakcie jej realizacji bez przerywania z możliwością podglądu wprowadzanych
zmian na ekranie podglądowym zlokalizowanym na FOH;
– obsługę kanału alfa jako przeźroczystości wraz z gradacją;
– nakładanie materiałów z różnych źródeł, z kanałem alfa;
 zapewnienie nie mniej niż 4 wejść HD-SDI oraz 4 wejść DVI jednocześnie.
b. Komputer do odtwarzania materiałów video
4. HARMONOGRAM prac montażowych związanych z koncertami w siedzibie NOSPR w Katowicach w dniu 29 maja 2015 r.
Siedziba NOSPR w Katowicach:
29 maja 2015 r.
7:00
początek montażu
11:00
gotowość
Próby
20:00
koncert
Po koncercie demontaż
VI. Zestaw urządzeń na potrzeby koncertu w Kinie Kijów (Kraków, al. Zygmunta Krasińskiego 34) w dniu 27 maja 2015 r. wraz
z harmonogramem
1. Projektory D – KIJÓW - 1 szt. Główna projekcja:
a. projektor multimedialny o rozdzielczości natywnej nie mniejszej niż FullHD 1920x1080 pixeli, o mocy nie mniejszej niż 20 000
ANSI lumenów, wraz z osprzętem i obiektywami. Zamawiający nie dopuszcza zastosowania większej ilości projektorów
o niższej mocy;
Numer sprawy DP-271-43/2015
b. projektor musi posiadać optykę umożliwiającą wyświetlenie pełnego obrazu w jakości FullHD o szerokości 12m i wysokości
7m przy odległości projektora od ekranu nie mniejszej niż 28m i nie większej niż 35 m;
c. zamówienie obejmuje obsługę projektora kinowego wraz z podziałem sygnału między projektor wynajmującego oraz
projektor kinowy.
d. przed montażem projektorów wykonawca zobowiązany jest do przedstawienia Zamawiającemu do wglądu protokołu
z ostatniego przeglądu serwisowego projektorów, potwierdzającego, że oferowane urządzenia są sprawne technicznie;
e. wymagane jest aby lampa projektora były nowa.
2. System multimedialny oraz urządzenia podające sygnał: wykonawca zobowiązany jest zapewnić urządzenia wraz z osprzętem
niezbędnym do stworzenia systemu multimedialnego. Na system multimedialny składają się wszystkie niezbędne do realizacji
zadań kable i peryferia oraz mikser wizji / procesor video Kijów pozwalający na:
– niezależne skalowanie materiałów pochodzących z każdego źródła;
– zmianę ustalonych presetów projekcji w trakcie jej realizacji bez przerywania z możliwością podglądu wprowadzanych
zmian na ekranie podglądowym zlokalizowanym na FOH;
– obsługę kanału alfa jako przeźroczystości wraz z gradacją;
– nakładanie materiałów z różnych źródeł, z kanałem alfa;
 zapewnienie nie mniej niż 4 wejść HD-SDI oraz 4 wejść DVI jednocześnie.
3. HARMONOGRAM prac montażowych związanych z koncertami w Kinie Kijów (Kraków, al. Zygmunta Krasińskiego 34) w dniu 27
maja 2015 r.
25 maja 2015 r.
8:00 – 16:00
montaż konstrukcji
16:00
przyjazd agregatów
16:00 – 23:00
montaż oświetlenia i nagłośnienia oraz montaż siatek
23:00 – 24:00
kalibracja projektorów
Nocne programowanie oświetlenia i wizualizacji.
26 maja 2015 r.
8:00 – 12:00
montaż realizacji kamerowej
Całodzienne próby
Nocne programowanie oświetlenia i multimediów
27 maja 2015 r.
10:00 – 15:00
próba generalna
20:00 – 21:30
koncert
Po koncercie demontaż
28 maja 2015 r.
8:00
zakończenie demontażu przez wszystkie ekipy
