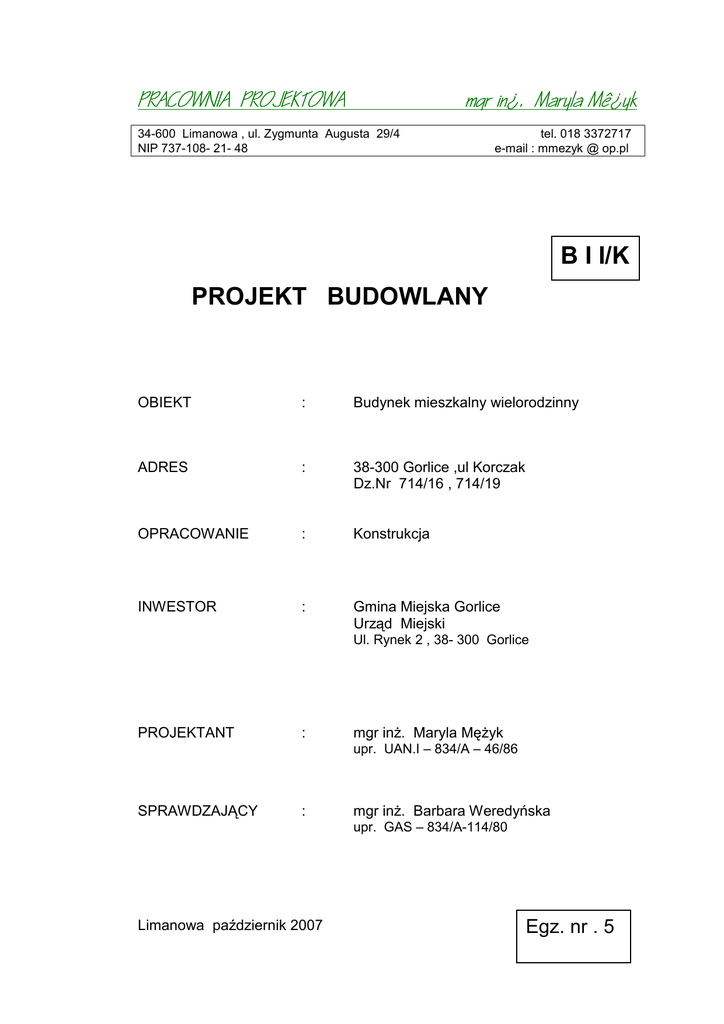

PRACOWNIA PROJEKTOWA
mgr in¿. Maryla Mê¿yk
34-600 Limanowa , ul. Zygmunta Augusta 29/4
NIP 737-108- 21- 48
tel. 018 3372717
e-mail : mmezyk @ op.pl
B I I/K
PROJEKT BUDOWLANY
OBIEKT
:
Budynek mieszkalny wielorodzinny
ADRES
:
38-300 Gorlice ,ul Korczak
Dz.Nr 714/16 , 714/19
OPRACOWANIE
:
Konstrukcja
INWESTOR
:
Gmina Miejska Gorlice
Urząd Miejski
Ul. Rynek 2 , 38- 300 Gorlice
PROJEKTANT
:
mgr inŜ. Maryla MęŜyk
upr. UAN.I – 834/A – 46/86
SPRAWDZAJĄCY
:
mgr inŜ. Barbara Weredyńska
upr. GAS – 834/A-114/80
Limanowa październik 2007
Egz. nr . 5
2
Spis treści
I Strona tytułowa
I I Spis treści
I I I Opis techniczny
1. Podstawa opracowania
2. Przedmiot opracowania
3. Zakres opracowania
4. ObciąŜenia
5. Opis konstrukcji
6. Warunki gruntowo wodne
7. Izolacje ,
9. Materiały
IV Obliczenia statyczno- wytrzymałościowe
V Rysunki konstrukcyjne
Rys
Rys
Rys
Rys
Rys
Rys
nr 1.
nr 2.
nr 3
nr 4
nr 5
nr 6
-
Posadowienie obiektu - szczegóły 1: 100
Strop nad piwnicami 1 : 100
Strop nad parterem 1 : 100
Strop nad I piętrem 1 : 100
Strop nad I I piętrem 1 : 100
Strop nad I I I piętrem 1 : 100
3
I I I Opis techniczny
1
Podstawa opracowania
a/ Opracowanie architektoniczne w skali 1 : 50
b/ Dokumentacja geologiczno inŜynierska - opracowanie „GEOSOL”
Sącz, ul Grodzka 9
c/ Literatura techniczna i polskie normy
Nowy
2. Przedmiot opracowania
Przedmiotem opracowania jest projekt budowlany, część konstrukcyjna –
Budynku mieszkalnego wielorodzinnego w Gorlicach przy ul Korczak , działki nr
714/16 , 714/19
3. Zakres opracowania
Opracowanie
konstrukcyjne
4.
obejmuje część
opisową , obliczenia
statyczne
oraz rysunki
ObciąŜenia
Śnieg I I I strefa Wiatr I I I strefa -
Qk = 1,2 kN/m2
qk = 0.40kN/m2
Zmienne :
poddasze mieszczące komórki - 2,00 kN/m2
pomieszczenia mieszkalne
- 1,50 kN/m2
2
klatka schodowa
3.0 kN/m
komunikacja
2.0kN/m2
5. Opis konstrukcji
Projektowany obiekt , I I I piętrowy podpiwniczony z poddaszem uŜytkowym .
System wznoszenia tradycyjny z zastosowaniem dla ścian zewnętrznych i
stropów materiałów systemu Porotherm Wienerberger.
5.1
Posadowienie obiektu
Posadowienie obiektu przewidziano bezpośrednie za pomocą Ŝelbetowych ław ,
w obrębie I I I - IV i VI warstw geotechnicznych tj. wietrzelin ilastych in situ
złoŜonych z półzwartych na granicy z twardoplastycznymi iłów i iłów na
pograniczu glin zwięzłych z
fragmentami zwietrzałego łupka o zmiennej
zawartości procetowej 20 – 46% przechodzących w podłoŜe fliszowe złoŜone z
piaskowców i łupków tzw . warstw istebniańskich.
Do ław
A – 0.
i ścian wyrównawczych stosować beton B 30 , stal A- I I I (34GS) ,
Z uwagi na usytuowanie projektowanej budowy w obrębie skarp oraz niecki
poeksploatacyjnej gliny , związanych z tym miejsc okresowych podmokłośći
naleŜy :
° Wykopy fundamentowe wykonywać w porze suchej . Nie dopuszczać do
zalania wodami opadowymi i gruntowymi
4
° unikać głębokich niebezpiecznych podcięć terenu u podnóŜa skarp.
° Nie dopuszczać do stagnowania wód opadowych w niecce wyrobiska lub
nawodnienia gruntów w wykopach wodami opadowymi NaleŜy w związku z tym
powyŜej budynków wzdłuŜ istniejących skarp odprowadzić wody opadowe
powierzchniowe, jak równieŜ wykonać drenaŜ wgłębny opaskowy wokół budynku.
° nie dopuszczać do składowania gruntów z wykopu nad krawędziami formowanych skarp czy teŜ obciąŜania skarp np. poruszającymi się pojazdami .
Odbioru wykopów fundamentowych dokonać z udziałem geologa .
W rejonie projektowanego budynku występują proste warunki gruntowe z
uwagi
na
występowanie
gruntów
genetycznie
jednorodnych
i brak
niekorzystnych procesów . Obiekt zaliczyć moŜna do I I kategorii geotechnicznej.
5.2
Konstrukcja nośna
Budynek mieszkalny wielorodzinny przewidziano w konstrukcji ścianowej , ze
stropami gęstoŜebrowymi typu Porotherm 23/62 i Porotherm 23/50 .Układ ścian
mieszany z przewagą poprzecznego.
• Ściany wyrównawcze
- zewnętrzne , poniŜej terenu - gr 42cm z betonu B 30 - zewnętrzne powyŜej
terenu - gr 42 cm tj 30cm z beton B 30 + izolacja AQUAFIN 2K + cegła
klinkierowa TERCA
- wewnętrzne gr 25 z betonu B30 .
Ściany wyrównawcze zwieńczone są wieńcem Ŝelbetowym o wym. odpowiednio
30 x 30 cm w ścianach zewnętrznych oraz 25-35 x 30cm w ścianach wewnętrznych.
• Ściany parteru , piętra i I I piętra
- zewnętrzne - jednowarstwowe gr 44 cm z pustaka Porotherm 44 P+W o
wytrzymałości 10 M Pa na zaprawie termoizolacyjnej Porotherm TM o średniej
grubości 1,2cm
- wewnętrzne z cegły pełnej
kl 150 ( 15 M Pa ) na zaprawie M 10 przy
klasie wykonawstwa A
Połączenie ściany zewnętrznej z pustaków Porotherm z wewnętrzną z cegły
pełnej wykonać wg zasady jaką stosuje się w systemie Porotherm tj. pierwsza
warstwa z przewiązaniem murarskim +styropian wewnątrz , druga warstwa na styk.
5.3
Stropy
W obiekcie przyjęto stropy gęstoŜebrowe Porotherm 23/622 wysokości 27
cm , rozpiętościach lt = 3.0 ÷ 6.5m , dla obciąŜeń zmiennych poza
cięŜarem stałym wg tabeli zawartej w materiałach do projektowania w systemie .
W stropach Porotherm naleŜy stosować Ŝebra rozdzielcze 2φ 16 ze stali A- I I I ,
strzemiona φ45 co 45 cm , oraz dodatkowe zbrojenie podporowe z pręta φ 12
umieszczonego nad kaŜdą belką w miejscu jej oparcia
5.4 Więźba dachowa
Więźba drewniana płatwiowo krokwiowa , drewno klasy C 30 szpilkowe
5
przyjęte przekroje więźby :
krokwie 7,5 x 18 cm C 30
krokwie krawędziowe
14 x 18 cm C 30
płatwie 16x 20 cm C 30
słupki
16x 16 cm C 30
jętka - belka stropowa
75 x 18
w połączeniu krokwi belki stropowej
stosować płytki stalowe perforowane 2 x 9 gwoździ d = 4,0 mm z kaŜdej strony
połączenia
murłaty
16x 16 cm
Zabezpieczenie więźby p poŜ. - Fobos M-2 lub inny zabezpieczający w sposób
dostateczny p poŜ. oraz korozji biologicznej.
5.5. Komunikacja
W obiekcie projektuje się trzy klatki schodowe , Ŝelbetowe wylewane , płytowe
oparte na belkach spocznikowych .
5.6 NadproŜa i wieńce
Wieńce - naleŜy je wykonać w poziomach - 0,12 , w poziomie wszystkich
stropów tj stropu nad parterem , piętrem i I I piętrem oraz jako zwieńczenie
ścian poddasza
NadproŜa okienne - Ŝelbetowe wylewane , ocieplone od zewnątrz styropianem
oraz warstwa pustaków Porotherm 11 5 opartą na belce nadproŜowej Porotherm
115 . NadproŜa drzwiowe wylewane .
6. Warunki gruntowo - wodne
W podłoŜu zalegają utwory czwartorzędowe i paleogeńsko – kredowe.
Trzeciorzęd reprezentowany jest przez utwory fliszowe serii śląskiej wykształcone
w postaci łupków warstw istebniańskich noszących lokalną nazwę łupków
czarnorzeckich oraz wzajemnie przewarstwionych piaskowców i łupków warstw
istebniańskich tzw. piaskowce czarnorzeckie. Strop utworów fliszowych występuje
na zmiennych głębokościach rzędu 1,6 – 7,0 m ppt.
Utwory czwartorzędowe wykształcone są w postaci pokryw deluwialno wietrzelinowych . Pokrywy deluwialne są wykształcone w postaci piasków gliniastych , glin
pylastych zwięzłych i iłów z rumoszem oraz wietrzelin ilasto – gliniastych „in situ” .
MiąŜszość utworów deluwialno wietrzelinowych jest rzędu 1,5 – 5,0m.
Teren projektowanej budowy znajduje się częściowo na fragmencie naturalnego
zbocza , częściowo w obrębie skarp i niecki wyrobiska po eksploatacji gliny . W
czasie eksploatacji złoŜa glin teren zbocza został całkowicie
zebrany do
głębokości zmiennej 3 – 6m . W wyniku powstało sztuczne zagłębienie ograniczone od północy i wschodu skarpami . Powierzchnia skarp pomimo znacznego
nachylenia jest dobrze zachowana bez oznak ruchów mas ziemi. Dobremu
zachowaniu skarp sprzyja stosunkowo płytkie występowanie podłoŜa skalnego
reprezentowane przez łupki i piaskowce warstw istebniańskich oraz brak lustra
wody. Bez wątpienia powierzchnia skarp podlega erozji wód opadowych i
6
roztopowych napływających z kierunku niecki wyrobiska . Procesy te mają jednak
charakter płytki i lokalny bez wyraźnych rozdolinień i rynien .
W poziomie posadowienia projektowanego obiektu wystąpiły grunty warstw I I I
- I V oraz V I
Warstwa I I I - wietrzelin ilasto gliniastych „ in situ” złoŜone z twardoplastcznych
glin zwięzłych na pograniczu iłów i fragmentów zwietrzałego łupka o zmiennej
zawartości procentowej 20 – 40 % . Grunty te występują w rejonie wyrobisk nr 2
oraz archiwalnych A/06, B/06. MiąŜszość warstwy wynosi 0,7 – 1,0mUogólniony
stopień plastyczności IL 0,15 stopień skonsolidowania geologicznego D
Uogólnione cechy fizyko - mechaniczne określono wg metody B
wilgotność naturalna 23,00 %
gęstość objętościowa 2,10 t/m3
kąt tarcia wewnętrznego 110
kohezja 50 kPa
edometryczny moduł ściśliwości pierwotnej 27 000 kPa
Warstwa I V - wietrzeliny ilaste „ in situ” złoŜone z półzwartych na granicy z
twardoplastycznymi iłów i iłów na pograniczu glin zwięzłych oraz fragmentów
zwietrzałego łupka o zmiennej zawartości procentowej 20 – 46 % . Grunty te
występują w rejonie wszystkich wyrobisk oraz archiwalnych A/06, B/06.
MiąŜszość warstwy wynosi 0,7 – 1,0m Uogólniony stopień plastyczności IL 0,15
stopień skonsolidowania geologicznego D
Uogólnione cechy fizyko - mechaniczne określono wg metody B
wilgotność naturalna 19,35 %
gęstość objętościowa 2,05 t/m3
kąt tarcia wewnętrznego 130
kohezja 57 kPa
edometryczny moduł ściśliwości pierwotnej 60 000 kPa
warstwa I V - fliszowe piaskowce i łupki tzw. warstw istebniańskich . Strop
utworów fliszowych występuje na głębokościach 1,6 – 7,0 m ppt. Warstwy skalne
są w stropowych warstwach mocno zwietrzałe i spękane .
Warunki wodne.
Wody
podziemne występują
w
postaci
wód gruntowych w obrębie
czwartorzędowych pokryw deluwialno wietrzelinowych oraz w postaci wód
szczelinowo –porowych w obrębie trzeciorzędowych utworów fliszowych .
Wody gruntowe – są to okresowe wody sączeniowe o charakterze porowym
związane z bardziej przepuszczalnymi partiami w obrębie glin i wietrzelin . Wody
te alimentowane są wodami opadowymi infiltrującymi w ich obrębie w głębsze
podłoŜe .Cecha charakterystyczną jest ich zmienna w czasie wydajność i
intensywność uzaleŜniona od warunków atmosferycznych . Sączenia mogą
występować na zmiennych głębokościach w porze mokrej praktycznie w całym
profilu utworów deluwialno –wietrzelinowych . naleŜy liczyć się z grupowaniem
sączeń na kontakcie z podłoŜem skalnym . W wykonanych otworach badawczych
do głębokości 4,5 – 7,5 m ppt nie stwierdzono .
7
Nachylenie powierzchni terenu oraz zagłębienie terenu ( rejon niecki wyrobiska )
powodować będą spływ powierzchniowych wód opadowych i roztopowych
napływających z wyŜszych partii terenu . Wody opadowe będą spływały głównie
wzdłuŜ istniejącej drogi o nawierzchni gruntowej oraz po całej powierzchni zbocza
w kierunku projektowanych obiektów . W okresach bardziej mokrych wody
opadowe będą podtapiały rejon niecki po wyrobisku gliny . Na powierzchni terenu
w miejscach bezodpływowych pojawiają się podmokłości ( rejon B ) Ponadto
stwierdzono oczka wody pomimo długotrwałej pory suchej .
Ze względu na charakter i proste warunki gruntowe obiekt moŜna zaliczyć
do I I kategorii geotechnicznej
Odbioru wykopów fundamentowych naleŜy dokonać z udziałem geologa autora
opracowania geologicznego.
7 . Izolacje ,
• pionowe - cokołu na styku betonu z cegła klinkierową AQUAFIN 2K
pionowe ścian wyrównawczych COMBIFLEX C2 (COMBIFLEX C2/S )
wzmocnione włókniną + warstwy drenujące lub osłaniająca
•
pozioma przeciwwilgociowa
pod posadzką - 2 x papa
9. Materiały konstrukcyjne
-
Beton fundamentów B 30
Beton konstrukcyjny B25
Stal A- I I I 34GS
Stal, A- 0
Pustaki POROTHERM 44cm P+W , kl 10 M Pa
Cegła pełna kl 150 ( 15 M Pa )
Zaprawy Porotherm TM do ścian zewnętrznych , TERCA KLINKIER
dla cokołu z cegły klinkierowej , zaprawa cementowo wapienna M 10 dla
ścian z cegły pełnej.
- Drewno klasy C30
8
IV
Obliczenia statyczne
1 Dach
α = 300
1.0 ObciąŜenia
- pokrycie blachą dachówkową
na drewnianej więźbie
- wełna mineralna
0.15 x 0,35
płyty GKF
0,35
1.3
0,46
na rzut g/ cos α
0.05
1.3
0.28
1.2
0,68kN/m2
0,78kN/m2
0.07
0.33
0,86 kN/m2
0,99kN/m2
ObciąŜenie śniegiem
H= 300 m npm
Qk = 1,2kN/m2
C = 1,2
Sk =
Sk po połaci
1,44
1,25
1,5
1,5
2,16kN/m2
1,88kN/m2
0.21
1.3
-0,33
1.3
2,43kN/m2
0.27
-0,43
3,42 kN/m2
0.30
1.2
0.06
1.3
0.14
1.3
0,13
1,3
0,63kN/m2
0,50
1.4
1.13kN/m2
0.36
0.08
0.18
0,17
0,79kN/m2
0,70
1.49 kN/m2
ObciąŜenie wiatrem
qk = 0.40kN/m2
C = 0.25
Ce = 1,16
pk = 0.40 x 0.25 x 1.16 x 1.80
pkz = 0,40 x (-0,40) x 1,16x 1,80
Razem na rzut
Strop
-
drewniany
2x płyta GKF na drewn. ruszcie
wełna min 18 cm
belka drewniana
deski gr25 mm
- obciąŜenie zmienne
9
OBCIĄśENIA:
1,3
0,4
0,2
-0,3
2,5
0,7
0,4
1,3
0,7
0,2
1,3
0,7
0,2
1,3
0,4
0,2
3
4
1,3 2,5
0,7
0,4
-0,3
2
1,3
0,7
-0,3
5
1
6
SIŁY PRZEKROJOWE - WARTOŚCI EKSTREMALNE:
1,3
0,7
-0,3
T.I rzędu
ObciąŜenia obl.: "Kombinacja obciąŜeń"
-----------------------------------------------------------------Pręt: x[m]:
M[kNm]:
Q[kN]:
N[kN]: Kombinacja obciąŜeń:
-----------------------------------------------------------------1
0,541
0,5*
0,1
-1,3
ASW
1,732
-1,8*
-3,3
1,5
AJSW
1,732
-1,8
-3,3*
1,5
AJSW
1,732
-1,0
-1,4
2,2* AJW
0,000
0,0
1,4
-2,9* AS
2
1,610
1,610
2,540
2,540
2,540
0,000
1,8*
1,8*
-1,8*
-1,8
-1,1
-1,2
-2,8
0,1
-4,9
-4,9*
-2,9
3,0
1,0
-0,6
2,1
2,1
2,7*
-3,8*
AJSW
AJSW
AJSW
AJSW
AJW
AS
3
1,072
0,000
1,559
0,000
0,2*
-1,8
0,0
-1,0
0,1
2,9*
0,3
2,2
-2,0
-2,4
0,9*
-3,3*
ASW
AJSW
JW
AS
4
0,390
1,559
0,000
1,559
1,559
0,2*
-1,8
0,0
-0,7
-0,9
0,1
-2,7*
-0,4
-0,4
-1,9
-2,0
-2,6
0,8*
0,8*
-3,4*
AS
AJS
J
J
ASW
5
0,920
0,920
0,000
0,000
0,000
2,540
1,7*
1,7*
-1,8*
-1,8
-1,0
-1,0
2,7
-0,2
5,0
5,0*
2,9
-2,6
0,6
-1,1
1,9
1,9
2,4*
-4,4*
AJS
AJS
AJS
AJS
AJ
ASW
6
1,191
0,4*
-0,1
-2,1
AS
0,000
-1,7*
3,1
0,8
AJS
0,000
-0,9
1,2
1,4* AJ
1,732
0,0
-1,2
-3,9* ASW
-----------------------------------------------------------------* = Max/Min
10
1,1 Krokiew
„B 18,0x7,5” - drewno klasy C 24
Nośność na zginanie:
Nośność dla xa=2,54 m; xb=0,00 m, przy obciąŜeniach „AJSW”:
σ t , 0 ,d σ m , y ,d
σ
0,2
4,6
0,0
+
+ k m m , z ,d =
+
+ 0,7×
= 0,3 < 1
f t , 0, d
f m , y ,d
f m , z ,d 8,62 14,77
14,77
Stan graniczny uŜytkowania:
Ugięcie całkowite:
u z,fin = -1,8 + -0,6 = 2,4 < 12,7 = u net,fin
1,2 Belka stropowa co 85 cm
ObciąŜenie
0,85 x 0,63
0,54
0,67kN/m
cięŜar człowieka
1,00
1,40kN
OBCIĄśENIA:
1,0
0,5
0,5
1
SIŁY PRZEKROJOWE:
T.I rzędu
ObciąŜenia obl.: CięŜar wł.+AB
-----------------------------------------------------------------Pręt:
x/L:
x[m]:
M[kNm]:
Q[kN]:
N[kN]:
-----------------------------------------------------------------1
0,00
0,000
-0,0
2,4
0,0
0,50
2,250
3,5*
0,7
0,0
1,00
4,500
0,0
-2,4
0,0
-----------------------------------------------------------------* = Wartości ekstremalne
Przekrój: 1 „B 18,0x7,5” Drewno C24.
Nośność na zginanie:
σ m , y ,d
σ
8,6
0,0
+ k m m , z ,d =
+ 0,7×
= 0,5 < 1
f m , y ,d
f m , z ,d 16,62
16,62
Stan graniczny uŜytkowania:
u z,fin = -12,5 + -4,7 = 17,2 < 22,5 = u net,fin
POŁĄCZENIE NA GWOŹDZIE W WĘŹLE NR: 2
11
81
80
Płytki 2,0 mm
B 18,0x7,5
Gwoździe 4,0 mm
Przyjęto połączenie z zastosowaniem płytek stalowych na jednocięte gwoździe okrągłe
długości mm o średnicy d = 4,0 mm.
Normowe wymagania dotyczące rozmieszczenia łączników (odległości minimalne):
- rozstaw łączników w szeregu: a1 = 28,0 mm,
- rozstaw łączników w rzędach: a2 = 14,0 mm,
- odległość od krawędzi czołowej:
a3 = 42,0 mm.
- odległość od krawędzi bocznych:
a4 = 28,0 mm,
Przyjęte rozstawy łączników: s1 = 80,0 mm, s2 = 57,0 mm,
1,3 Płatew
ObciąŜenie
Stałe
Zmienne
3,10
3,40
4,00
5,10
OBCIĄśENIA:
3,4
3,1
3,4
3,1
1
SIŁY PRZEKROJOWE:
3,4
3,1
2
3,4
3,1
3
T.I rzędu
ObciąŜenia obl.: AB
-----------------------------------------------------------------Pręt:
x/L:
x[m]:
M[kNm]:
Q[kN]:
N[kN]:
-----------------------------------------------------------------1
0,00
0,000
0,0
14,6
0,0
0,38
1,608
11,6*
-0,1
0,0
1,00
4,200
-19,1
-23,7
0,0
2
0,00
1,00
0,000
1,000
-19,1
0,0
23,7
14,6
0,0
0,0
12
3
0,00
0,000
0,0
14,6
0,0
0,50
1,600
11,6*
0,0
0,0
1,00
3,200
0,0
-14,6
0,0
Przekrój: 1 „B 20,0x16,0” Drewno C30.
σ m,d = M / W = 19,1 / 1066,67 ×103 = 17,9 < 18,5 = 1,000×18,46 = k crit f m,d
Nośność dla xa=4,20 m; xb=0,00 m, przy obciąŜeniach „AB”:
σ m , y ,d
σ
17,9
0,0
+ k m m , z ,d =
+ 0,7×
= 1,0 = 1
f m , y ,d
f m , z ,d 18,46
18,46
u z,fin = -6,9 + -5,9 = 12,9 < 16,8 = u net,fin
przyjęte przekroje więźby
krokwie 7,5 x 18 cm C 24
krokwie krawędziowe
14 x 18 cm
płatwie 16x 20 cm
16x 16 cm
słupki
jętka - belka stropowa
75 x 18 w połączeniu krokwi belki stropowej
stosować płytki stalowe perforowane 2 x 9 gwoździ d = 4,0 mm z kaŜdej strony
połączenia
murłaty
16x 16 cm
2
Strop nad I I I piętrem
2,0 ObciąŜenia
zewnętrzne
- wylewka 4 cm
0,04x 21,0
- styropian + folia
tynk
0,84
1,3
0,07
1,2
0,29
1,1
1,20kN/m2
1,25
1,2
2,00
1,4
4,45kN/m2
1,09
0,08
0,38
1,55kN/m2
1,50kN/m2
2,80kN/m2
5,85kN/m2
obciąŜenie z dachu
razem zewn 1
zmienne
razem zewn.2
2,43kN/m2
6,88kN/m2
2,50
1,3
3,70kN/m2
3,42 kN/m2
9,27kN/m2
3,25kN/m2
4,80kN/m2
cięŜar własny stropu
3,60
1,1
10,48kN/m2
obciąŜenie zastępcze
obciąŜenie zmienne
3,96kN/m2
13,23kN/m2
2,1 Strop POROTHERM lt = 5,0- 6,25m
Przyjęto strop Porotherm 23/50
2,1,1 Pasmo wylewane pod obciąŜeniem ścianką działową lt = 5,0m
wykonać jak POZ 2,4,1
2,1,2 Pasmo wylewane przy wentylacjach lt = 6,5m
13
ObciąŜenia
warstwy posadzki + zmienne
0,585x 6,88
cięŜar pasma
0,34 x 4,14
4,02
5,42kN/m
1,41
5,43kN/m
1,57kN/m
6,99kN/m
Mmax = 46,30kNm
Qmax = 28,50 kN
• Wymiarowanie
Przyjęto beleczki o szerokości 25 cm wysokości 27 cm , beton B 25 stal A – I I I
34 GS , Asdolne = 6,51cm2, A sgorne = 2,56cm2 Przyjęto zbrojenie 4 # 16 o As = 8,04
cm2 dołem + 2 # 16 górą , strzemiona φ 6 co15 cm .
2,2 Strop Porotherm
lt
= 5,75m
Przyjęto strop Porotherm 23/ 50
ObciąŜenia
0,63 x 6,88
cięŜar pasma
0,38 x 4,14
4,33
5,84kN/m
1,57
5,90kN/m
1,76kN/m
7,60 kN/m
Mmax = 38,80 kNm
Qmax = 27,00 kN
• Wymiarowanie
34 GS , Asdolne = 5,40cm2, A sgorne = 1,05cm2 Przyjęto zbrojenie 3 # 16 o As = 6,03
cm2 dołem + 2 # 16 górą , strzemiona φ 6 co15 cm .
2,2,2 Belki podwójne pod obciąŜenie więźbą , potrójne pod obciąŜenie
sumaryczne
ObciąŜenie
ze stropu pasmo szer.0,66m
0,66 x 8,05
cięŜar ścianki działowej 2,8m
z więźby R2
5,31
6,47kN/m
5,04kN/m
6,24kN/m
9,60kN/m
16,07kN/m
22,31kN/m
q1
q2
M1max = 66,41 kNm < 2 x MRd
Q1max = 64,14kN < 2 x VRd
M2max = 92,20kNm < 3 x MRd
14
Q2max = 64,14kN < 3 x VRd
2,3 Strop Porotherm
lt
= 5,50m
ze stropu pasmo szer. 1,0m
0,50 x 8,05
0,50 x 4,14
0,50 x 4,45
4,03
2,07
2,23
8,33kN/m
4,91
2,31
2,93
10,15kN/m
1,62kN/m
5,04kN/m
2,01kN/m
6,24kN/m
siły skupione R1
R2
9,00kN
9,60kN
OBCIĄśENIA:
9,600
9,000
8,330
1,620
8,330
1,620
3,420
1
SIŁY PRZEKROJOWE:
T.I rzędu
ObciąŜenia obl.: ABS
-----------------------------------------------------------------Pręt:
x/L:
x[m]:
M[kNm]:
Q[kN]:
N[kN]:
-----------------------------------------------------------------1
0,00
0,000
0,0
49,7
0,0
0,52
2,856
74,5*
0,0
0,0
1,00
5,500
0,0
-52,9
0,0
Mmax = 74,50 < M Rd = 124,84 kNm
Qmax = 52,90 < 62,28 kN
Pojedyncze belki +pasmo wylewane pod ściankę działową przenoszą
obciąŜenie
z więźby + ścianka działowa wzdłuŜ .
2,3,2 Pasmo wylewane lt = 5,5m
ObciąŜenia
0,63 x 6,88
cięŜar pasma
4,33
5,84kN/m
15
0,38 x 4,14
ze stropu poroth.
1,57
0,29 x 10,48
3,04
8,94kN/m
1,76kN/m
3,84kN/m
11,44kN/m
Mmax = 50,0 kNm
Qmax = 36,4 kN
• Wymiarowanie
34 GS , Asdolne = 7,05cm2. Przyjęto zbrojenie 4 # 16 o As = 8,04 cm2 dołem + 2 # 16
górą , strzemiona φ 6 co15 cm .
2,4 Strop Porotherm
lt
= 5,00m
ObciąŜenie
0,50 x 8,05
0,50 x 4,14
0,50 x 4,45
4,03
2,07
2,23
8,33kN/m
4,91
2,31
2,93
10,15kN/m
1,62kN/m
5,04kN/m
2,01kN/m
6,24kN/m
siły skupione R1
R2
9,00kN
9,60kN
Wykonać jak POZ 2,3,1
2,5 Strop Porotherm
lt
= 4,75m
0,50 x 8,05
0,50 x 4,14
0,50 x 4,45
siły skupione R1
R2
OBCIĄśENIA:
4,03
2,07
2,23
8,33kN/m
4,91
2,31
2,93
10,15kN/m
1,62kN/m
5,04kN/m
2,01kN/m
6,24kN/m
9,00kN
9,60kN
16
9,600
9,000
8,330
1,620
8,330
1,620
3,420
1
SIŁY PRZEKROJOWE:
T.I rzędu
ObciąŜenia obl.: ABS
-----------------------------------------------------------------Pręt:
x/L:
x[m]:
M[kNm]:
Q[kN]:
N[kN]:
-----------------------------------------------------------------1
0,00
0,000
-0,0
41,3
0,0
0,50
2,331
52,7*
-0,0
0,0
1,00
4,650
0,0
-47,4
0,0
Mmax = 52,7 < M Rd = 102,44 kNm
Qmax = 47,4 < 62,28 kN
obciąŜenie
z więźby
Wariant 2 obciąŜeń Pasmo wylewane pod obciąŜeniem wzdłuŜ ścianką
działową i tramem dolnym więźby , Zbrojenie pasma przyjęto konstrukcyjnie φ 8
co 15 x 15 cm krzyŜowo .
ObciąŜenie
0,50 x 8,05
0,50 x 4,14
0,50 x 4,45
z więźby R2
4,03
2,07
2,23
8,33kN/m
4,91
2,31
2,93
10,15kN/m
5,04kN/m
6,24kN/m
9,60kN/m
OBCIĄśENIA:
9,600
8,330
5,040
9,600
8,330
5,040
1
SIŁY PRZEKROJOWE:
T.I rzędu
ObciąŜenia obl.: AS
-----------------------------------------------------------------Pręt:
x/L:
x[m]:
M[kNm]:
Q[kN]:
N[kN]:
17
-----------------------------------------------------------------1
0,00
0,000
0,0
62,1
0,0
0,50
2,375
73,8*
0,0
0,0
1,00
4,750
0,0
-62,1
0,0
Mmax = 73,8 < M Rd = 102,44 kNm
Qmax = 62,1 < 62,28 kN
obciąŜenie
z więźby , Zbrojenie pasma przyjęto konstrukcyjnie φ 8 co 15 x 15 cm krzyŜowo .
ObciąŜenia
0,57x 6,88
cięŜar pasma
0,32 x 4,14
3,92
5,28kN/m
1,32
5,24kN/m
1,62kN/m
5,04kN/m
1,48kN/m
6,76kN/m
2,01kN/m
6,24kN/m
Mmax =32,30kNm
Qmax = 29,0 kN
• Wymiarowanie
2,6 Strop Porotherm
lt
= 4,50m
2,6,1 Pasmo wylewane pod obciąŜeniem wzdłuŜ ścianką działową i tramem
dolnym więźby lt = 4,5m
Wg poz 2,5, 1
ObciąŜenia
0,63 x 6,88
cięŜar pasma
0,38 x 4,14
ze stropu poroth.
0,29 x 10,48
4,33
5,84kN/m
1,57
1,76kN/m
3,04
8,94kN/m
3,84kN/m
11,44kN/m
18
Mmax = 37,3kNm
Qmax = 31,40 kN
• Wymiarowanie
2,7 Strop Porotherm
lt
= 4,25m
2,7,1 Pasmo wylewane pod obciąŜeniem ścianką działową lub tramem więźby
lt = 4,25m
wg poz 2,5,1
2,8 Strop Porotherm
lt
= 4,00m
2,8,1 Pasmo wylewane pod obciąŜeniem ścianką działową lub tramem więźby, lt =
4,00m
wg poz 2,5,1
2,9 Strop Porotherm
lt
= 3,00m
Przyjęto strop Porotherm 23/50
2,10 Strop Porotherm
lt
= 2,50m
lt
= 1,75m
2,12 Belka pod oparcie więźby
2,12, 1 Słupek
2,13 Belka
lt = 1,58m
wykonać jak poz 5,14
2,14 NadproŜa
2,14 , 1 NadproŜe N-1 lt = 2,55m
wykonać jak POZ 5,15 , 1
2,14 , 2 NadproŜe N-2 lt = 2,55m
19
2,15 Wieńce
W poziomie stropu nad parterem wykonać wieńce zarówno na ścianach
zewnętrznych jak i wewnętrznych. Zbrojenie wieńców 2 x 2# 12 ze stali A – I I I ,
strzemiona φ 6 co 20cm.
2,16 NadproŜa w osi 3
jak POZ 5,16
3 Strop nad piętrem
3,0 ObciąŜenia
ObciąŜenie zewnętrzne
a) warstwy posadzki
- podłoga
- wylewka 4 cm
0,04x 21,0
- styropian + folia
tynk
0,20
a) warstwy posadzki
- podłoga
- wylewka 4 cm
0,04x 21,0
- styropian + folia
tynk
1,2
0,24
0,84
1,3
0,01
1,2
0,29
1,1
1,34kN/m2
0,75
1,2
1,50
1,4
3,59kN/m2
1,09
0,01
0,38
1,72kN/m2
0,90kN/m2
2,10kN/m2
4,72kN/m2
0,20
0,24
1,2
0,84
1,3
0,01
1,2
0,29
1,1
1,34kN/m2
1,25
1,2
1,50
1,4
4,09kN/m2
3,38
1,1
7,47kN/m2
1,09
0,01
0,38
1,72kN/m2
1,50kN/m2
2,10kN/m2
5,32kN/m2
3,72kN/m2
9,04kN/m2
1,50
1,3
1,25
1,2
2,75kN/m2
5,00kN/m21,3
1,95
1,50kN/m2
3,45kN/m2
6,50kN/m2
2,75
2,93kN/m
Wspornik lt =1,46m
ObciąŜenie
warstwy wyrównawcze
3,1 Strop Porotherm
lt
= 6,5 – 1,8m
Przyjęto strop Porotherm 23/ 62,5
ObciąŜenie
warstwy posadzki
0,55 x 4,09
20
cięŜar pasma
0,54 x 0,5 x 4,14
1,12
3,37kN/m
1,25kN/m
4,18kN/m
Mmax = 29,60 kNm
Qmax = 18,20 kN
• Wymiarowanie
3,2 Strop Porotherm
lt
= 5,75m
3,2,1 Pasmo wylewane lt = 5,75 m
ObciąŜenia
Ze stropu
warstwy
0,615x 4,09
cięŜar pasma
0,5 x 0,57 x 4,14
cięŜar ścianki działowej
1,80 x 2,66
2,51
3,27
1,18
3,69kN/m
1,32
4,59kN/m
4,79kN/m
5,93kN/m
3,2,1,1 Beleczka nie obciąŜona ścianką działową
Mmax = 24,90kNm
Qmax = 17,30kN
• Wymiarowanie
34 GS , Asdolne = 3,40cm2. Przyjęto zbrojenie 2 # 16 o As = 4,02cm2 dołem + 2 # 12
3,2,1,2 Beleczka obciąŜona ścianką działową
Mmax
Qmax
= 39,80 kNm
= 30,60 kN
• Wymiarowanie
34 GS , Asdolne = 5,55cm2 , Asgórne = 1,26 cm . Przyjęto zbrojenie 3 # 16 o As =
6,03cm2 dołem + 2 # 12 górą , strzemiona φ 6 co15 cm .
3,3 Strop Porotherm
lt
= 5,50m
21
3,3,1 Pasmo wylewane lt = 5,50m - 4,5m
3,3,2 Pasmo wylewane lt = 5,50 m
ObciąŜenia
Ze stropu
warstwy
0,565x 4,09
cięŜar pasma
0,5 x 0,57 x 4,14
cięŜar ścianki działowej
1,80 x 2,66
2,31
3,00
1,18
3,49kN/m
1,32
4,32kN/m
4,79kN/m
5,93kN/m
Mmax = 38,90kNm
Qmax = 30,10kN
• Wymiarowanie
34 GS , Asdolne = 5,48cm2 , Asgórne = 2,42 cm . Przyjęto zbrojenie 3 # 16 o As =
6,03cm2 dołem + 2 # 16 górą , strzemiona φ 6 co15 cm .
3,4 Strop Porotherm
lt
= 5,00m
3,5 Strop Porotherm
lt
= 4,75m
ObciąŜenia
Ze stropu
warstwy
0,595x 4,09
cięŜar pasma
0,5 x 0,57 x 4,14
2,43
3,17kN/m
1,18
3,61kN/m
1,32kN/m
4,49kN/m
Mmax = 17,30kNm
Qmax = 14,60kN
• Wymiarowanie
22
3,6 Strop Porotherm
lt
= 4,50m
Ze stropu
warstwy
0,565x 4,09
cięŜar pasma
0,5 x 0,57 x 4,14
2,31
3,00kN/m
1,18
3,49kN/m
1,32kN/m
4,32kN/m
Mmax = 14,50kNm
Qmax = 12,90kN
• Wymiarowanie
3,7 Strop Porotherm
= 4,25m
lt
3,8 Strop Porotherm
lt
= 4,00m
3,9 Strop Porotherm
lt
= 3,00m
lt
= 2,50m
lt
= 1,75m
3,12 Balkon lt = 1,46m
jak poz 5,12
3,13 Belka lt = 1,58m
3,14 NadproŜa
3,14,1 NadproŜe N-1 lt = 2,55m
3,14,2 NadproŜe N-2 lt = 2,55m
23
3,15 Wieńce
3,16 NadproŜa w osi 3
jak POZ 5,16
4.Strop nad piętrem
4,0 ObciąŜenia
a) warstwy posadzki
- podłoga
- wylewka 4 cm
0,04x 21,0
- styropian + folia
tynk
0,20
a) warstwy posadzki
- podłoga
- wylewka 4 cm
0,04x 21,0
- styropian + folia
tynk
1,2
0,24
0,84
1,3
0,01
1,2
0,29
1,1
1,34kN/m2
0,75
1,2
1,50
1,4
3,59kN/m2
1,09
0,01
0,38
1,72kN/m2
0,90kN/m2
2,10kN/m2
4,72kN/m2
0,20
0,24
1,2
0,84
1,3
0,01
1,2
0,29
1,1
1,34kN/m2
1,25
1,2
1,50
1,4
4,09kN/m2
3,38
1,1
7,47kN/m2
1,09
0,01
0,38
1,72kN/m2
1,50kN/m2
2,10kN/m2
5,32kN/m2
3,72kN/m2
9,04kN/m2
1,50
1,3
1,25
1,2
2,75kN/m2
5,00kN/m21,3
1,95
1,50kN/m2
3,45kN/m2
6,50kN/m2
Wspornik lt =1,46m
ObciąŜenie
4,1 Strop Porotherm
lt = 6,5 – 1,8m
4,2 Strop Porotherm
lt
= 5,75m
4,3 Strop Porotherm
lt
= 5,50m
24
4,4 Strop Porotherm
lt
= 5,00m
4,5 Strop Porotherm
= 4,75m
lt
4,6 Strop Porotherm
lt
= 4,50m
4,7 Strop Porotherm
lt
= 4,25m
4,8 Strop Porotherm
lt
= 4,00m
4,9 Strop Porotherm
lt
= 3,00m
lt
= 2,50m
lt
= 1,75m
jak poz 5,12
4,13 Belka
lt = 1,58m
4,14 NadproŜa
4,14 , 1 NadproŜe N-1 lt = 2,55m
4,14 , 2 NadproŜe N-2 lt = 2,55m
25
4,15 Wieńce
4, 16 NadproŜa w osi 3
jak POZ 5,16
5 Strop nad parterem
5,0 ObciąŜenia
a) warstwy posadzki
- podłoga
- wylewka 4 cm
0,04x 21,0
- styropian + folia
tynk
0,20
a) warstwy posadzki
- podłoga
- wylewka 4 cm
0,04x 21,0
- styropian + folia
tynk
1,2
0,84
1,3
0,01
1,2
0,29
1,1
1,34kN/m2
0,75
1,2
1,50
1,4
3,59kN/m2
1,09
0,01
0,38
1,72kN/m2
0,90kN/m2
2,10kN/m2
4,72kN/m2
0,20
0,24
1,2
0,84
1,3
0,01
1,2
0,29
1,1
1,34kN/m2
1,25
1,2
1,50
1,4
4,09kN/m2
2,00
1,4
3,38
1,1
q1 7,47kN/m2
q2 6,72kN/m2
zmienne komunikacja
0,24
1,09
0,01
0,38
1,72kN/m2
1,50kN/m2
2,10kN/m2
5,32kN/m2
2,80kN/m2
3,72kN/m2
9,04kN/m2
8,24kN/m2
Wspornik lt =1,46m
ObciąŜenie
1,50
1,3
1,25
1,2
2,75kN/m2
5,00kN/m21,3
5,1 Strop Porotherm
lt
= 6,5 – 1,8m
5,2 Strop Porotherm
lt = 5,75m
5,3 Strop Porotherm
lt
= 5,50m
1,95
1,50kN/m2
3,45kN/m2
6,50kN/m2
26
ObciąŜenie
Z pasma wylewanego
warstwy posadzki
0,535 x 4,09
cięŜar pasma
0,575x 0,5 x 4,14
pasmo sąsiednie
0,305 x 7,47
2,19
2,85kN/m
1,18
1,32kN/m
2,28
5,65kN/m
2,76kN/m
6,93kN/m
Mmax = 33,0 kNm
Qmax = 24,0 kNm
• Wymiarowanie
34 GS , As = 4,55 cm2. Przyjęto zbrojenie 3 # 16 o As = 6,03cm2 dołem + 2 # 12
5,4 Strop Porotherm
= 5,00m
lt
5,5 Strop Porotherm
lt
= 4,75m
5,6 Strop Porotherm
lt
= 4,50m
5,7 Strop Porotherm
lt
= 4,25m
5,8 Strop Porotherm
lt
= 4,00m
5,9 Strop Porotherm
lt = 3,00m
lt
=2,50m
lt
=2,50m
27
Mmax = 14,10 kNm
Qmax = 19,50 kN
• Wymiarowanie
Przyjęto płytę Ŝelbetową gr 13,0cm ,beton B 25 stal A – I I I 34 GS ,As = 3,8 cm2.
Przyjęto zbrojenie φ 10 co 15 cm o As =5,23 cm2 , pręty rozdzielcze φ 6 co 20 cm.
5,13 Belki przy wiatrołapach
reakcje z belek spocznikowych
30,90 x 4
obciąŜenie z podestów Porotherm
7,72 x 1,5 x 3
7,94 x 1,5 x 1
cięŜar ściany I
11,41x 3,94
11,95x 0,03 x 19,0
0,27 x 0,25 x 25,0 x 3
cięŜar ściany I I
12,33 x 3,94
12,93x 0,03 x 19,0
0,27 x 0,25 x 25,0 x 3
123,6kN
145,20kN
34,74kN/m
11,91kN/m
46,65kN/m
42,03kN/m
14,37kN/m
56,40kN/m
44,96 1,1
6,81 1,3
5,06 1,1
56,83kN/m
49,46kN/m
8,85kN/m
5,57kN/m
63,88kN/m
48,58 1,1
7,37 1,3
5,06
1,1
61,01 kN/m
53,44kN/m
9,58kN/m
5,57kN/m
68,59kN/m
OBCIĄśENIA:
123,600
56,830
56,830
56,830
46,650
46,650
2
1
61,010
SIŁY PRZEKROJOWE:
T.I rzędu
ObciąŜenia obl.: CięŜar wł.+ABC
-----------------------------------------------------------------Pręt:
x/L:
x[m]:
M[kNm]:
Q[kN]:
N[kN]:
-----------------------------------------------------------------1
0,00
0,000
0,0
29,7
53,2
0,22
0,413
6,1*
-0,2
54,2
1,00
1,889
-70,9
-103,3
57,6
2
0,00
0,53
1,00
0,000
1,120
2,100
-70,9
61,1*
0,0
252,1
-1,0
-123,6
-0,0
-0,0
-0,0
28
• Wymiarowanie
Wymiary przekroju [cm]: h=45,0, b=44,0, beton B
2
25, Stal A – I I I , Asmaxpodp = 5,18cm , Asmax przęsł =
2
2
4,43 cm przyjęto 4φ 16 dołem o As = 8,04 cm
+4φ 16 górą strzemiona φ 8 co 9- 15 cm
czterocięte .
4¤16
45,00
4¤16
40,00
5,13,1 Słup
Siła skupiona
370,30 kN
Przyjęto ze względów konstrukcyjnych słup o wym. 25 x 44 cm zbrojony 2 x 3
# 16 strzemiona φ6 co 10 –20 cm
5,14 Belka
lt = 1,58
ze stropu
3,0 x 7,47
22,41
27,12kN/m
• Wymiarowanie
Przyjęto belkę o wymiarach 25 x 25 cm z betonu B 25 , zbrojona stalą A – I I I .
Zbrojenie 3 # 12 dołem o As =3,39cm2 + 2#12 górą , strzemiona φ 6 co 15 cm.
5, 15 NadproŜa w ścianach zewnętrznych
5,15 , 1 NadproŜe N-1 lt = 2,55m
ObciąŜenia
reakcja ze wspornika
ze stropu
0,30 x 7,74
cięŜar wieńca
0,27 x 0,25 x 25,0
cięŜar ściany podparapetowej
3,70 x 0,94
0,03 x 0,94 x 19,0
15,90
19,50
2,32
2,71
1,69
1,1
3,48 1,1
0,54 1,3
23,93kN/m
1,86
3,83
0,70
28,60kN/m
Mmax = 24,50 kNm
Qmax = 38,40kN
• Wymiarowanie
29
Zbrojenie 3 # 16 dołem o As =6,03 cm2 + 2#12 górą , strzemiona φ 6 co 10 cm.
5,15 , 2 NadproŜe N-2 lt = 2,55m
ObciąŜenia
reakcja ze wspornika
ze stropu
0,5 x 5,50 x 7,74
cięŜar wieńca
0,27 x 0,25 x 25,0
cięŜar ściany podparapetowej
3,70 x 0,94
0,03 x 0,94 x 19,0
15,90
19,50
21,29
24,86
1,69
1,1
3,48 1,1
0,54 1,3
42,90kN/m
1,86
3,83
0,70
50,75kN/m
Mmax = 45,70kNm
Qmax = 70,3kN
• Wymiarowanie
Przyjęto belkę o wymiarach 50 x 25 cm(łącznie nadproŜe+ wieniec) z betonu B
25 , zbrojona stalą A – I I I . As = 2,96cm2 . Zbrojenie 3# 16 dołem o As
=6,03cm2 + 2# 12 górą , strzemiona φ 8co 18 cm.
5,16 NadproŜe
w osi 3
l
= 1,35m
ObciąŜenia
Ze stropu
4,83 x 7,47
cięŜar ściany
0,25 x 2,93 x 14,50
0,03 x 2,93 x 19,0
36,08
43,66kN/m
10,62 1,1
1,67 1,3
48,37kN/m
11,68kN/m
2,17kN/m
57,51kN/m
Mmax = 13,50 kNm
Qmax = 39,90kN
• Wymiarowanie
Wymagane zbrojenie Asdolne = 1,9 cm2 . Przyjęto zbrojenie 3 # 12 dołem o As
=2,26cm2 + 2#12 górą , strzemiona φ 6 co 15 cm.
5,16,1 Trzpień
25 x 37 cm
Przyjęty konstrukcyjnie o wym. 25x 37 cm, zbrojenie 4# 16 w naroŜach ,
strzemiona φ 6 co 10 –20 cm .
5,17 Wieńce
zewnętrznych jak i wewnętrznych. Zbrojenie wieńców 2 x 2φ 12 ze stali A – I I I ,
strzemiona φ 6 co 20 cm
6 Strop nad piwnicami
30
6,0 ObciąŜenia
a) warstwy posadzki
- podłoga
- wylewka 4 cm
0,04x 21,0
- styropian + folia
tynk
0,20
a) warstwy posadzki
- podłoga
- wylewka 4 cm
0,04x 21,0
- styropian + folia
tynk
1,2
0,24
0,84
1,3
0,01
1,2
0,29
1,1
1,34kN/m2
0,75
1,2
1,50
1,4
3,59kN/m2
1,09
0,01
0,38
1,72kN/m2
0,90kN/m2
2,10kN/m2
4,72kN/m2
0,20
0,24
1,2
0,84
1,3
0,01
1,2
0,29
1,1
1,34kN/m2
1,25
1,2
1,50
1,4
4,09kN/m2
3,38
1,1
7,47kN/m2
1,09
0,01
0,38
1,72kN/m2
1,50kN/m2
2,10kN/m2
5,32kN/m2
3,72kN/m2
9,04kN/m2
1,05
1,2
1,26
0,10
0,08
1,3
1,3
0,13
0,10
cięŜar 1m2 ściany działowej
- z cegły modularnej
15 szt x 0,07
- spoiny
0,088x 19,0 x 5 x 0,012
0,088x0,012 x 19,0 x4
-tynk
0,03 x 19,0
- z cegły kratówki
17 x 0,08
- spoiny
0,12x 19,0 x 5 x 0,012
0,12x0,012 x 19,0 x4
- tynk
0,03 x 19,0
0,57
1,3
1,80kN/m2
0,74
2,23kN/m2
1,36
1,2
1,63kN/m2
0,14
0,11
1,3
1,3
0,18kN/m2
0,14kN/m2
0,57
1,3
2,18kN/m2
0,74kN/m2
2,69kN/m2
3,53
1,1
0,61
1,2
4,14kN/m2
3,88kN/m2
0,74kN/m2
4,62kN/m2
cięŜar 1 m2 pasma wylewanego/m2
beton 0,19x 25,0x0,465/0,625
pustak 0,38/0,625
6,1 Strop Porotherm
lt
= 5,5m
6,1,1 Belka - wymian przy kominie
wykonać jak POZ 5,3,1
31
6,1,2 Sprawdzenie belki pod obciąŜeniem ścianką działową 12 cm
cięŜar ścianki działowej z cegły kratówki gr12 cm
2,18x 2,66
5,80kN/m
ze stropu
7,47 x 0,625
4,67kN/m
10,47kN/m
7,15 kN/m
5,65kN/m
12,80kN/m
Mmax = 48,40kNm< 50,45kNm
Qmax = 35,20kN > 24,91kN
Pojedyncza belka nie jest wystarczająca dla przeniesienia obciąŜeń ścianki
działowej , przyjęto belki podwójne.
6,2 Strop Porotherm
lt
= 4,5m
6,3 NadproŜe okienne wylewane
lt= 1,26m
ObciąŜenie
cięŜar ściany
12,68 x 11,50 x 0,44
0,03 x 12,68 x 19,0
ze stropu
0,5 x 5,50 x ( 10,48 + 3 x 7,47 )
70,58
9,40
90,45
170,43kN/m
Mmax = 34,2 kNm
Qmax = 108,20 kN
• Wymiarowanie
Wymagane zbrojenie Asdolne = 3,75 cm2 . Przyjęto zbrojenie 3 # 14 dołem o As
=4,62cm2 + 3#14 górą , strzemiona φ 8 co 9 cm rozsunąć w miejscu belki
POROTHERM i dołoŜyć dodatkowe strzemiona obok .
6,4 Belka lt = 1,05 m
I wariant obciąŜenia
ObciąŜenie z nadproŜa
CięŜar ściany na nadproŜu
0,64 x 18,0 x 0,25 x 1,1
0,64 x 19,0 x 0,03 x 1,3
ze stropu
5,25 x (10,34+3 x 7,47)
reakcja z nadproŜa
0,65 x 175,58
reakcja z pilastra
2,10 x 0,15x 0,25 x 18,0x 1,1x 4
2,10 x 0,15 x 0,03 x 19,0x 1,3
3,17
0,47
171,94
175,58kN/m
114,13 kN
6,23
0,23
32
120,59kN
I I wariant
ściany przydylatacyjne i z pełną ścianą
wariant I obciąŜeń
15,96x18,0 x 0,25 x 1,1
15,96x 19,0 x 0,03 x 1,3
ze stropów
2,875 x (10,34+3 x 7,47)
79,00
11,83
94,16
185,99kN/m
wariant I I
ze stropów
4,625 x (10,34+3 x 7,47)
cięŜar pilastra ściany
0,25 x 11,74 x 18,0 x 1,1
0,03 x 11,74 x 19,0 x 1,3
151,47
58,11
8,70kN/m
218,28kN/m
OBCIĄśENIA:
218,3
218,3
1
SIŁY PRZEKROJOWE:
T.I rzędu
ObciąŜenia obl.: CięŜar wł.+A
-----------------------------------------------------------------Pręt:
x/L:
x[m]:
M[kNm]:
Q[kN]:
N[kN]:
-----------------------------------------------------------------1
0,00
0,000
-0,0
115,8
0,0
0,50
0,525
30,4*
0,0
0,0
1,00
1,050
-0,0
-115,8
0,0
3¤14
35,00
3¤14
25,00
6,5 Płyta tarasu
Przyjęto belkę o wym 25 x 35 cm z betonu B 25 ,
zbrojona stalą A – I I I . Wymagane zbrojenie
2
Asdolne = 2,94 cm . Przyjęto zbrojenie 3 # 14
2
dołem o As =4,62cm + 3#14 górą , zagęścić φ 8 co
8 cm .
33
ObciąŜenie
0,04x 21,0
izolacja
cięŜar płyty
0,12x25,0
0,23
0,84
0,07
1,3
1,3
1,3
3,00
1,1
1,14kN/m2
0,30
1,09
0,09
3,30kN/m
4,78kN/m2
Mmax= 2,15 kNm
• Wymiarowanie
Przyjęto płytę grubości 12 cm z betonu B 25 , zbrojenie stalą A – I I I . Przyjęto
zbrojenie #8 co 15 x 15 cm dołem o As = 3,35 cm2
7. Klatki schodowe
ObciąŜenia
Płyta biegowa
stopnie
0,5 x 0,18 x 24,0
tynk
2,16
1,1
0,29
1,3
2,45kN/m2
3,00kN/m21,3
2,38
0,38
2,76kN/m2
3,90kN/m2
0,23
1,3
0,29
1,3
0,52kN/m2
0,30
0,38
0,68kN/m2
3,50
3,85kN/m
płyta spocznikowa
cięŜar płyty
0,14x25,0
1,1
7,1 Bieg
Mmax = 23,1 kNm
R2 = 45,6 kN
• Wymiarowanie
Przyjęto płytę grubości 14 cm z betonu B 25 , zbrojenie stalą A – I I I
10 cm o As = 11,31 cm2 , pręty rozdzielcze φ6 co 20 cm.
7,2 Belka spocznikowa lt =2,84m
reakcja z biegu
19,90
φ 12 co
23,40kN
Mmax = 28,20 kNm
Qmax = 33,0kN ( 28,30 )
• Wymiarowanie
Przyjęto belkę o wymiarach 24 x 32 cm z betonu B 25 stali A – I I I , As =
3,04 cm2Przyjęto zbrojenie 4 #12 dołem o As = 4,52cm2 + 2 # 12 górą ,
strzemiona φ 6 co 15 cm zagęścić na odcinku 0,6m przy podporach .
7,3 Belka dwuprzęsłowa lt1 =3,53m , lt2 = 2,22m
34
podest - strop Porotherm
zmienne
1,34
3,38
3,00
7,72kN/m
1,72
3,72
3,90
9,34kN/m
przęsło 2,2m
1,50 x 7,72
0,875x 10,48
cięŜar ściany gr 25 cm
0,25 x 18,0 x 2,82
0,03 x 19,0 x 2,82
11,58
9,17
reakcja z belki Poz 7,2 ,1
12,69 1,1
1,61
1,3
35,05kN/m
10,30kN/m
przęsło 3,53m
23,47kN/m
14,01kN/m
11, 58kN/m
13,96kN/m
2,09kN/m
41,64kN/m
11,90kN/m
27,63kN/m
OBCIĄśENIA:
10,300
35,050
23,470
23,470
1
35,050
2
SIŁY PRZEKROJOWE:
T.I rzędu
ObciąŜenia obl.: CięŜar wł.+ABC
-----------------------------------------------------------------Pręt:
x/L:
x[m]:
M[kNm]:
Q[kN]:
N[kN]:
-----------------------------------------------------------------1
0,00
0,000
0,0
41,8
0,0
0,39
1,379
28,9*
0,1
0,0
1,00
3,530
-41,0
-65,0
0,0
2
0,00
0,000
-41,0
76,3
0,0
0,66
1,452
12,3*
0,1
0,0
1,00
2,200
-0,0
-33,1
0,0
• Wymiarowanie
Przyjęto belkę o wymiarach 25 x 40 cm z betonu B 25 stali A – I I I , Asdolne =
3,43cm2 , zbrojenie 3# 16 dołem o As = 6,03 cm2 + 3# 16 górą , strzemiona φ 8
co 10- 18 cm zagęścić na odcinku 0,6m przy podporach .
7,3,1 Słup
N = 389,70kN
e = 0,02m
• Wymiarowanie
Przyjęto słup o przekroju kołowym D = 0,25m z betonu B 25 stali A – I I I ,
zbrojenie 6 φ 16 po obwodzie , strzemiona φ 6 co 10- 20 cm .
35
7,4 Belka dwuprzęsłowa
Ze względów konstrukcyjnych przyjęto belkę 25 x 27 cm z betonu B 25 stali A
– I I I - zbrojoną 2 x 3φ 12 strzemiona φ 6 co 15 cm .
7,5 Belka pod kawałek spocznika
ObciąŜenie
Ze względów konstrukcyjnych przyjęto belkę 25 x 25 cm z betonu B 25 stali A
– I I I - zbrojoną 2 x 2φ 12 strzemiona φ 6 co 10 cm .
8. Posadowienie obiektu
Parametry geotechniczne warstwy I I I najgorszej w poziomie posadowienia
Gęstość objętościowa 2,1 x 0,9
Kąt tarcia Φ = 11 x 0,90
Kohezja 50 x 0,9
1,89t/m3
9,9 0
45kPa
8,1 Ława pod ścianę zewnętrzną osie A i B
ObciąŜenia
cięŜar ściany
0,44 x 13,0 x 14,50
0,03 x 13,0 x 19,0
ze stropów
0,5 x 0,625 x (10,48 + 3 x 7,47)
cięŜar ławy z gruntem na odsadzce
0,60 x 1,60 x 23,0
82,94
7,41
91,23
9,63
10,28
12,61
22,08
122,71
1,1 24,29
137,76kN/m
qrs = 137,76/0,60 = 229,60 kPa
8,2 Ława pod ściany zewnętrzne nie obciąŜone stropem , obciąŜone balkonami
ObciąŜenia
cięŜar ściany
0,44 x 13,0 x 14,50
0,03 x 13,0 x 19,0
ze stropów
0,5 x 0,625 x (10,48 + 3 x 7,47)
z balkonów
1,20 x 11,0 x 3
0,80 x 1,60 x 23,0
82,94
7,41
91,23
9,63
10,28
12,61
39,60
29,44
169,67
qrs = 194,56/0,8 = 243,20kPa
8,3 Ławy pod ściany wewnętrzne obciąŜone stropami
trakt 0,5x 8,15 m
ObciąŜenia
cięŜar ściany ceramicznej
48,71
1,1
32,38
194,56kPa
36
0,25 x 11,79 x 18,0
0,03 x 11,79 x 19,0
ze stropów
0,5 x 8,15 x 32,89
cięŜar ściany wyrównawczej
1,30 x 3,0 x 23,0
53,06
6,72
1,1
1,3
134,03
58,37
8,74
164,26
89,70 1,1
283,51
98,67
330,04kN/m
qrs = 330,04/1,30= 253,88kPa
8,4 Ławy pod ścianę wewnętrzną przy trakcie 0,5 x 9,65m
ObciąŜenia
0,25 x 11,79 x 18,0
0,03 x 11,79 x 19,0
ze stropów
0,5 x 9,65x 32,89
1,40 x 3,0 x 22,0
53,06
6,72
1,1
1,3
158,69
58,37
8,74
194,69
92,40 1,1
310,87
101,64
363,44kN/m
qrs = 363,44/1,4 = 259,60kPa
ObciąŜenia
0,25 x 11,79 x 18,0
0,03 x 11,79 x 19,0
ze stropów
0,5 x10,25x 32,89
1,50 x 3,0 x 22,0
53,06
6,72
1,1
1,3
168,56
99,00 1,1
327,34
58,37
8,74
206,79
108,90
382,80kN/m
qrs = 382,80/1,5 = 255,20kPa
8,6 Ławy pod ściany wewnętrzne przydylatacyjne przy trakcie 0,5 x 10,52m
ObciąŜenia
0,25 x 11,79 x 18,0 x2
0,03 x 11,79 x 19,0
ze stropów
0,5 x10,25x 32,89
1,7 x 3,0 x 22,0
106,11 1,1
6,72 1,3
116,72
8,74
168,56
206,79
112,20 1,1
386,99
123,42
455.67kN/m
qrs = 455,67/1,7 = 268,04
8,7 Ława pod ściany zewnętrzne obciąŜone stropem , obciąŜone balkonami
ObciąŜenia
cięŜar ściany
0,44 x 12,70 x 14,50
81,03
89,13
37
0,03 x 12,70 x 19,0
ze stropów
0,5 x 5,5 x (10,48 + 3 x 7,47)
z balkonów
1,20 x 11,0 x 3 x 0,5
1,1 x 1,60 x 22,5
7,24
9,41
90,45
110,96
19,80
24,36
39,60
238,12
1,1
43,56
277,42kN/m
qrs = 277,42/1,10 = 252,20kPa
8,8 Ławy pod ścianę wewnętrzną nie obciąŜona stropem lub obciąŜoną traktem
0,875
ObciąŜenia
0,25 x 11,79 x 18,0
0,03 x 11,79 x 19,0
ze stropów
0,875x 32,89
0,60 x 3,00 x 23,0
53,06
6,72
1,1
1,3
28,78
58,37
8,74
35,31
41,40
129,96kN/m
45,54
147,96kN/m
qrs = 147,96/0,60 = 246,60kPa
ObciąŜenia
0,25 x 11,79 x 18,0
0,03 x 11,79 x 19,0
ze stropów
0,5 x6,00x 32,89
121,05
1,0 x 3,0 x 23,0
53,06
6,72
1,1
1,3
58,37
8,74
98,67
69,00
187,89
1,1
75,90
263,70kN/m
qrs = 263,70/1,0 = 263,70kPa
ObciąŜenia
0,25 x 11,79 x 18,0
0,03 x 11,79 x 19,0
ze stropów
0,5 x4,00x 32,89
0,80 x 3,0 x 23,0
qrs = 208,53/0,80 = 260,66kPa
53,06
6,72
1,1
1,3
65,78
55,20
180,76
58,37
8,74
80,70
1,1
60,72
208,53kN/m
38
8,10 Ławy pod ścianę wewnętrzną przy klatce schodowej
ObciąŜenia
0,25 x 14,60 x 18,0
0,03 x 14,60 x 19,0
ze stropów
0,5 x5,50x 32,89
1,0 x 3,0 x 23,0
65,70
8,32
1,1
1,3
90,45
69,00
233,47
72,27
10,82
110,96
1,1
75,90
269,95kN/m
qrs = 269,95/1,00= 269,95 kPa
8,11 Ława pod ścianę zewnętrzną klatki schodowej
ObciąŜenie
z klatki schodowej
1,50x8,95x4
cięŜar ściany
8,81 x 0,44x 14,50
8,81 x 0,03 x 19,00
cięŜar ściany i ławy
0,80 x 3,00 x 23,0
53,70
56,21 1,1
5,02 1,3
63,06
61,83
6,53
55,20 1,1 60,72
170,13
192,14kN/m
qrs = 192,14/0,80 = 240,18kPa
8,12 Ława pod ścianą wewnętrzną część podpiwniczona
ObciąŜenia
0,25 x 11,79 x 18,0
0,03 x 11,79 x 19,0
ze stropów
0,5 x5,50x 32,89
0,5 x 5,50 x 7,47
cięŜar ściany piwnic
0,25 x 25,0 x 2,67
cięŜar ławy
1,0 x 0,50 x 24,0
0,375x 2,30x 20,0
53,06
6,72
1,1
1,3
90,45
20,54
16,69
58,37
8,74
110,96
24,86
1,1
12,00 1,1
17,25 1,1
220,21
18,36
13,20
18,98
253,47kN/m
qrs = 253,47/1,0 = 253,47kPa
8,13 Ława pod ściany zewnętrzne obciąŜone stropem , obciąŜone balkonami
ze stropów
0,5 x5,50x 32,89
0,5 x 5,50 x 7,47
cięŜar ściany
0,44 x 12,70 x 14,50
0,03 x 12,70 x 19,0
cięŜar ściany
0,44 x 2,8 x 23,0
90,45
20,54
110,96
24,86
81,03
7,24
89,13
9,41
28,34
1,1
31,17
39
0,375x 1,70x 20,0
cięŜar ławy
1,2 x 0,50 x 24,0
12,75
1,1
14,40 1,1
252,35
14,03
15,84
295,40kN/m
qrs = 295,40/1,2 = 246,17kPa
8,14 Ściany obciąŜone gruntem
Parametry geotechniczne warstwy I I I najgorszej w poziomie posadowienia
Gęstość objętościowa 2,05 x 0,9t/m3
Kąt tarcia Φ = 13 x 0,90
Kohezja 50 x 0,9
K = tg2 39.15 = 0,6628
11,7 0
45kPa
P na głębokości 2,69m
P1 = 20,5 x 2,69 x 0,6629
P2 = 1,5 x 0,6629
36,55 1,2
1,00 1,2
37,55
43,86kN/m2
1,20kN/m2
45,06kN/m2
29,22 1,2
1,00 1,2
30,22
35,06kN/m2
1,20kN/m2
36,26kN/m2
p na głębokości 2,15m
p1 = 20,5x 2,15 x 0,6629
P2 = 1,5 x 0,6629
8,14 ,1 Ściana oparta na trzech krawędziach
2,8/4,50 = 0,6222
My0 = 0,02414 x 45,06x 4,52 = 22,03kNm
• Wymiarowanie
Przyjęto ścianę grubości 35 cm zbrojoną stalą A – I I I , Zbrojenie wymagane
As = Asmiń = 4,94 cm2 przyjęto zbrojenie # 12 co 20 x 20 cm krzyŜowo
obustronie o As = 5,65 cm2
8,14 Ściana oparta na trzech krawędziach
a/b = 0,56
M = 0,06644 x 26,36 x 5,02 = 60,23 kNm
A = 669 , As = 6,00 cm2
• Wymiarowanie
Przyjęto ścianę grubości 35 cm zbrojoną stalą A – I I I , Zbrojenie wymagane
As = Asmiń= 4,94 cm2 przyjęto zbrojenie # 12 co 15 x 15cm krzyŜowo obustronnie
o As = 7,54cm2.

Opis techniczny+ obliczenia statyczne . Budynek mieszk

Transkrypt

Podobne dokumenty

Spis treści.indd

579 000 192 m2

opis techniczny – część konstrukcyjna

Wienerberger IP

Wizualizacja 3D (opis warstw)

Wiosenne szkolenia firmy Wienerberger
