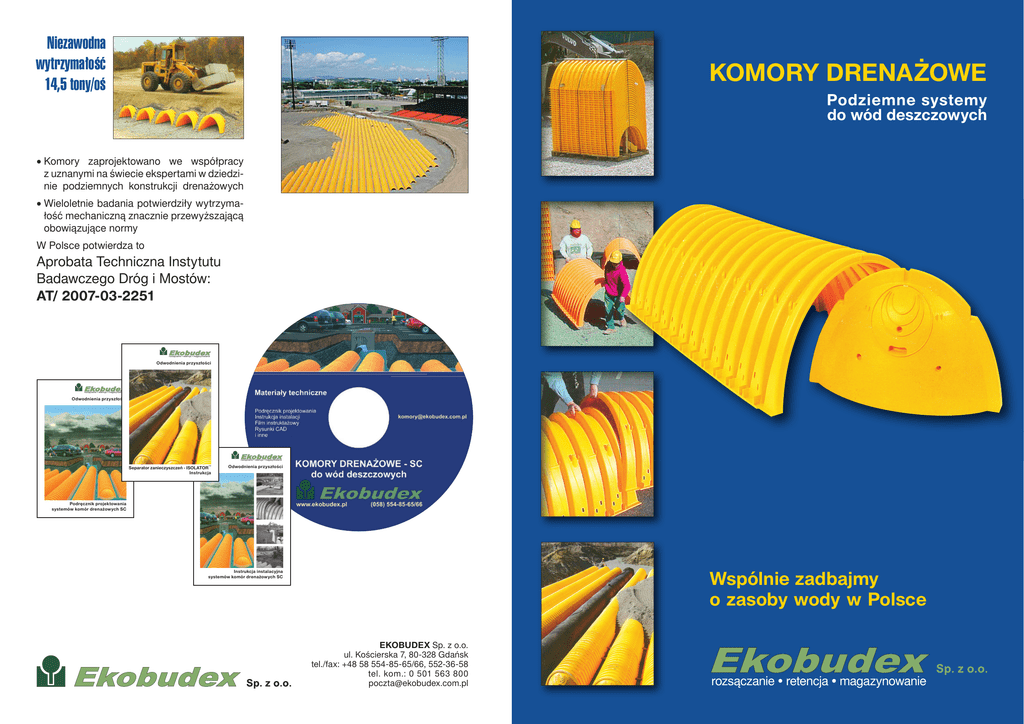

komory drenażowe

Niezawodna
wytrzymałość
14,5 tony/oś
KOMORY DRENAŻOWE
Podziemne systemy
do wód deszczowych
• Komory zaprojektowano we współpracy
z uznanymi na świecie ekspertami w dziedzinie podziemnych konstrukcji drenażowych
• Wieloletnie badania potwierdziły wytrzymałość mechaniczną znacznie przewyższającą
obowiązujące normy
W Polsce potwierdza to
Aprobata Techniczna Instytutu
Badawczego Dróg i Mostów:
AT/ 2007-03-2251
rozsączanie • retencja • magazynowanie
Odwodnienia przyszłości
rozsączanie • retencja • magazynowanie
Odwodnienia przyszłości
rozsączanie • retencja • magazynowanie
TM
Separator zanieczyszczeń - ISOLATOR
Instrukcja
Odwodnienia przyszłości
Podręcznik projektowania
systemów komór drenażowych SC
Wspólnie zadbajmy
o zasoby wody w Polsce
Instrukcja instalacyjna
systemów komór drenażowych SC
EKOBUDEX Sp. z o.o.
ul. Kościerska 7, 80-328 Gdańsk
tel./fax: +48 58 554-85-65/66, 552-36-58
tel. kom.: 0 501 563 800
[email protected]
rozsączanie • retencja • magazynowanie
Odwodnienia przyszłości
Komory drenażowe SC produkowane w Stanach
Zjednoczonych to urządzenia przeznaczone
do odwadniania obszarów zurbanizowanych.
Systemy zbudowane z komór drenażowych
mogą być montowane pod drogami, parkingami,
chodnikami, terenami zielonymi, stadionami
oraz na terenach rekreacyjnych, mieszkalnych,
handlowych, przemysłowych itp. – wszędzie tam,
gdzie istnieją ograniczenia przestrzenne i tam,
gdzie włączenie dodatkowej ilości wód opadowych
do sieci miejskiej jest utrudnione, kosztowne lub
wręcz niemożliwe.
Rozsączanie • Retencja • Magazynowanie
System komór drenażowych SC to alternatywne
rozwiązanie dla tradycyjnych zbiorników retencyjnych, studni chłonnych, rurowych drenaży rozsączających, trawiastych rowów odwadniających itp.
Zalety systemu, które warto wyróżnić:
- bardzo duża wytrzymałość
(14,5 tony/oś) – obciążony TIR
- duża pojemność pojedynczej komory
- nieograniczona pojemność całego systemu
- łatwy, szybki i bezpieczny montaż
- znaczne ograniczenie powierzchni
pola drenażowego
- duża drożność
- możliwość stosowania przy wysokim poziomie
wód gruntowych (min. przykrycie 46 cm)
- ograniczenie zużycia tłucznia
- możliwość inspekcji (np. kamerą) i czyszczenia
pod ciśnieniem
- możliwość rozbudowy lub przeniesienia
- możliwość ponownego wykorzystania zgromadzonej wody deszczowej (np. do podlewania
zieleni, czy spłukiwania toalet)
- separator zanieczyszczeń Isolator TM – technologia usuwania zawiesin z wód deszczowych.
Parametr
Wymiary
- szerokość
- długość
- wysokość
Pojemność
Ciężar
Jednostka
SC-310
SC-740
m
m
m
m3
kg
0,86
2,17
0,41
0,9 - 1,2
17
1,30
2,17
0,76
2,12 - 2,60
34
MOŻLIWOŚĆ UMIESZCZENIA RURY PCV 100 mm
W OPCJONALNYM OTWORZE INSPEKCYJNYM
KOMORA DRENAŻOWA SC-740
WIDOK (BEZ ZACHOWANIA SKALI)
230 cm
217 cm
DŁUGOŚĆ PO ZAINSTALOWANIU
76 cm
Komory: SC-310 (z lewej) i SC-740 (z prawej)
ZIARNISTE, DOBRZE PRZESORTOWANE MIESZANINY GRUNTU/KRUSZYWA
<35% ZIAREN DROBNYCH, ZAGĘSZCZONE DO UZYSKANIA 95% GĘSTOŚCI
WG NORMY PROCTORA
POKRYWA SKRAJNA
130 cm
KOMORA
MOŻLIWOŚĆ UMIESZCZENIA RURY PCV 100 mm
W OPCJONALNYM OTWORZE INSPEKCYJNYM
TŁUCZEŃ PŁUKANY
O UZIARNIENIU 2 - 5 cm
WOKÓŁ TŁUCZNIA
ZASTOSOWANA
JEST GEOWŁÓKNINA
NAWIERZCHNIA
W PRZYPADKU INSTALACJI NIE UTWARDZONYCH, NA KTÓRYCH
MOŻNA SPODZIEWAĆ SIĘ PRZEMIESZCZENIA POJAZDÓW, OBSYBKA
NAWIERZCHNIOWA POWINNA ZOSTAĆ POWIĘKSZONA DO 61 cm
min.
46 cm
min.
15 cm
max.
244 cm
KOMORA DRENAŻOWA SC-310
WIDOK (BEZ ZACHOWANIA SKALI)
76 cm (SC-740)
41 cm (SC-310)
GRUBOŚĆ WARSTWY
TŁUCZNIA OKREŚLA
PROJEKTANT (min. 15 cm)
PROJEKTANT OKREŚLA STOPIEŃ
STABILNOŚCI PODŁOŻA
min.
15 cm
130 cm (SC-740)
86 cm (SC-310)
230 cm
217 cm
DŁUGOŚĆ PO ZAINSTALOWANIU
min.
30 cm
KOMORA DRENAŻOWA SC-740, PRZEKRÓJ POPRZECZNY
(BEZ ZACHOWANIA SKALI)
Sp. z o.o. • 058 554 85 65/66 • www.ekobudex.pl
41 cm
86 cm
