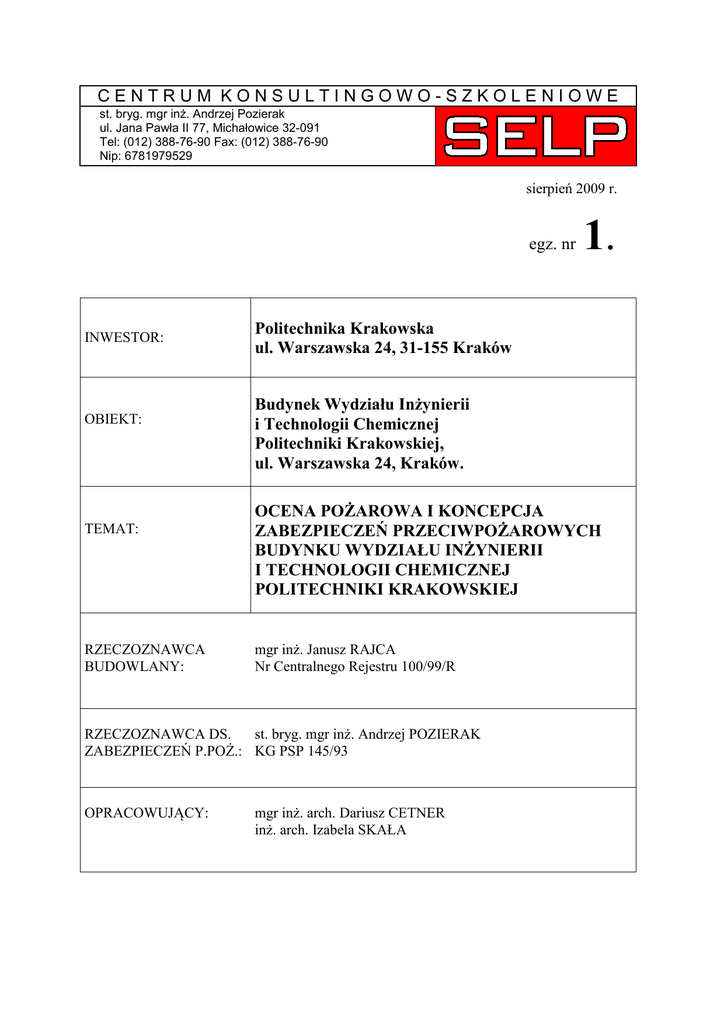

CENTRUM KONSULTINGOWO-SZKOLENIOWE
st. bryg. mgr inż. Andrzej Pozierak
ul. Jana Pawła II 77, Michałowice 32-091
Tel: (012) 388-76-90 Fax: (012) 388-76-90
Nip: 6781979529
sierpień 2009 r.
egz. nr
INWESTOR:
OBIEKT:
TEMAT:
RZECZOZNAWCA
BUDOWLANY:
Politechnika Krakowska
ul. Warszawska 24, 31-155 Kraków
Budynek Wydziału Inżynierii
i Technologii Chemicznej
Politechniki Krakowskiej,
ul. Warszawska 24, Kraków.
OCENA POŻAROWA I KONCEPCJA
ZABEZPIECZEŃ PRZECIWPOŻAROWYCH
BUDYNKU WYDZIAŁU INŻYNIERII
I TECHNOLOGII CHEMICZNEJ
POLITECHNIKI KRAKOWSKIEJ
mgr inż. Janusz RAJCA
Nr Centralnego Rejestru 100/99/R
RZECZOZNAWCA DS.
st. bryg. mgr inż. Andrzej POZIERAK
ZABEZPIECZEŃ P.POŻ.: KG PSP 145/93
OPRACOWUJĄCY:
1.
mgr inż. arch. Dariusz CETNER
inż. arch. Izabela SKAŁA
OCENA POŻAROWA I KONCEPCJA ZABEZPIECZEŃ PRZECIWPOŻAROWYCH
BUDYNKU WYDZIAŁU INŻYNIERII I TECHNOLOGII CHEMICZNEJ
SPIS TREŚCI
Do opracowania oceny pożarowej budynku i projektu koncepcji dostosowania budynku do
obecnych wymagań ochrony przeciwpożarowej
Ocena pożarowa budynku
I. Część ogólna. Cel i zakres opracowań......................................................................................... 3
II.
Część opisowa. Charakterystyka pożarowo – techn. obiektu. ................................................... 5
1.1 FUNDAMENTY. ................................................................................................................... 7
1.2 ŚCIANY ZEWNĘTRZNE. ................................................................................................... 7
1.4 STROPY................................................................................................................................. 8
1.5 DACH..................................................................................................................................... 8
1.6 WARSTWY POSADZKOWE ............................................................................................... 8
1.7 KLATKI SCHODOWE.......................................................................................................... 9
1.8 AUDYTORIUM ................................................................................................................... 11
III.
Część opisowa. Stan istniejący ochrony pożarowej budynku, stan techniczny urządzeń........ 28
IV. Zakres niezgodności z obecnymi przepisami przeciwpożarowymi.. ....................................... 32
V.
Niezbędne działania jakie należy podjąć dla zapewnienia stanu zgodnego z aktualnymi
wymaganiami przepisów w zakresie bezpieczeństwa pożarowego. …………………………32
VI. Część projektowa. Koncepcja dostosowania obiektu Wydziału Inżynierii i Technologii
Chemicznej Politechniki Krakowskiej do wymagań w zakresie bezpieczeństwa pożarowego...... 33
VI.1 Parametry pożarowe występujących substancji palnych...................................................... 33
VI.2 Przewidywana gęstość obciążenia ogniowego. .................................................................... 33
VI.3 Kategoria zagrożenia ludzi, przewidywana ilość osób......................................................... 34
VI.4 Klasa odporności pożarowej budynku, klasa odporności ogniowej elementów. ................. 34
VI.5 Podział obiektu na strefy pożarowe...................................................................................... 35
VI.6 Pomieszczenia wydzielone pożarowo, oddzielenia przeciwpożarowe – wymagania. ......... 36
VI.7 Wymagania dla elementów budowlanych na granicy stref pożarowych. ............................ 37
VI.8 Wymagania dla przepustów instalacyjnych. ........................................................................ 37
VI.9 Wymagania dla pomieszczeń wydzielonych pożarowo. ...................................................... 38
VI.10 Warunki ewakuacji, oświetlenie awaryjne........................................................................ 39
VI.11 Elementy wykończenia wnętrz. ........................................................................................ 41
VI.12 Zabezpieczenie przeciwpożarowe instalacji użytkowych................................................. 41
VI.13 Dobór urządzeń przeciwpożarowych................................................................................ 42
VI.14 Wyposażenie w gaśnice. ................................................................................................... 46
VI.15 Zaopatrzenie w wodę do zewnętrznego gaszenia pożaru. ................................................ 47
VI.16 Drogi pożarowe................................................................................................................. 47
VI.17 Oznakowanie ewakuacyjne, pożarnicze tablice informacyjne. ........................................ 48
VI.18 Warunki doboru wyrobów budowlanych.......................................................................... 48
VII. Zalecenia. ................................................................................................................................. 49
VIII. Część graficzna – rzuty i przekroje rys. K-1 ÷ K-10................................................................ 49
(Zał. – 11, zagosp.terenu-zbiornik p.poż., rzuty kondygnacji - piwnice, parter, piętro I, II, III i
IV, V i VI, VII, przekroje – schemat wentylacji oddymiającej, schemat wentylacji
oddymiającej pionowych dróg ewakuacyjnych).
CENTRUM KONSULTINGOWO - SZKOLENIOWE ,,SELP,, Andrzej Pozierak Michałowice
2
I.
Część ogólna. Cel i zakres opracowań.
Ocenę pożarową budynku Wydziału Inżynierii i Technologii Chemicznej Politechniki
Krakowskiej wykonano w celu rozpoznania wszelkich problemów architektonicznotechnicznych związanych z prawidłowością funkcjonowania obiektu w warunkach
konieczności przeprowadzenia działań ratowniczych, a w szczególności ewakuacji ludzi na
skutek powstania ewentualnego zagrożenia dla ich zdrowia lub życia.
W dalszej części opracowania przedstawiono projekt koncepcyjny dostosowania obiektu do
obecnie obowiązujących przepisów zabezpieczeń przeciwpożarowych.
Ocena pożarowa rzeczoznawców: Budowlanego oraz rzeczoznawcy do spraw Zabezpieczeń
Przeciwpożarowych została wykonana na podstawie Rozporządzenia Ministra Infrastruktury
z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych, jakim powinny
odpowiadać budynki i ich usytuowanie ( Dz. U. z 2002 roku, nr 75, poz. 690 – z
późniejszymi zmianami ) oraz Rozporządzenia Ministra Spraw Wewnętrznych z dnia 21
kwietnia 2006 roku w sprawie ochrony przeciwpożarowej budynków, innych obiektów
budowlanych i terenów (Dz. U. z 2006 r., Nr 80, poz. 563)
Opracowanie sporządzono w oparciu o zlecenie Działu Technicznego Politechniki
Krakowskiej dokonania oceny stanu ochrony przeciwpożarowej przedmiotowego budynku w
aspekcie wymagań określonych w aktualnie obowiązujących aktach prawnych:
Wykaz uregulowań prawnych, norm i literatury fachowej.
1. Ustawa z dnia 24 sierpnia 1991 r. o ochronie przeciwpożarowej (obwieszczenie Ministra
Spraw Wewnętrznych i Administracji z dnia 22 lipca 2002 r. w sprawie ogłoszenia
jednolitego tekstu; ( Dz. U. z 2002 r. Nr 147, poz. 1229).
2. Ustawa z dnia 7 lipca 1994 r. Prawo Budowlane (obwieszczenie Marszałka Sejmu R.P. z dnia
17 sierpnia 2006 r. w sprawie ogłoszenia jednolitego tekstu ustawy – Prawo Budowlane ( Dz.
U. z 2006 r. Nr 99, poz. 156).
3. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków
technicznych, jakim powinny odpowiadać budynki i ich usytuowanie
(Dz. U. Nr 75, poz. 690).
4. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 21 kwietnia 2006 r. w
sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz.
U. Nr 80, poz. 563).
5. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 14 lipca 2009 r. w
sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych
(Dz. U. Nr 124, poz. 1030).
6. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003 r. w
sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpożarowej (Dz.
U. Nr 121, poz. 1137, zm. Dz. U. z 2009 r. nr 119, poz. 998).
3
7. Rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowego
zakresu i formy projektu budowlanego (Dz. U. Nr 120, poz. 1133).
8. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 20 czerwca 2007 r. w
sprawie wykazu wyrobów służących zapewnieniu bezpieczeństwa publicznego lub ochronie
zdrowia i życia oraz mienia, a także zasad wydawania dopuszczeń tych wyrobów do
użytkowania (Dz. U. 2007 r. Nr 143, poz.1002).
9. Rozporządzenie Ministra Nauki i Szkolnictwa Wyższego z dnia 05 lipca 2007 r. w sprawie
bezpieczeństwa i higieny pracy w uczelniach (Dz. U. Nr 128, poz. 897).
10. PN-EN 12101-6 Wentylacja pożarowa mechaniczna.
11. PN-EN 12101-6:2005 Systemy kontroli rozprzestrzeniania dymu i ciepła. Wymagania
techniczne dotyczące systemów ciśnieniowych. Zestawy urządzeń.
12. PN-B-02877-4. Ochrona przeciwpożarowa budynków. Instalacje grawitacyjne do
odprowadzania dymu i ciepła. Zasady projektowania.
13. PN-EN 50172:2005 Systemy awaryjnego oświetlenia ewakuacyjnego.
14. PN EN 1838:2005 Zastosowanie oświetlenia. Oświetlenie awaryjne.
15. PN-IEC 60364-4-482 (norma wieloczęściowa) Instalacje elektryczne w obiektach
budowlanych. Ochrona dla zapewnienia bezpieczeństwa. (…) Ochrona przeciwpożarowa.
16. PN-IEC 61024-1-1 Ochrona odgromowa obiektów budowlanych.
17. PN-EN 60849:2001 Dźwiękowe systemy ostrzegawcze.
18. PN-E-08350-14. Systemy sygnalizacji pożarowej. Projektowanie, zakładanie, odbiór
eksploatacja i konserwacja instalacji.
19. PN-N-01255:1992 Barwy bezpieczeństwa i znaki bezpieczeństwa.
20. PN-N-01256/01:1992 Znaki bezpieczeństwa. Ochrona przeciwpożarowa.
21. PN-N-01256/02: Znaki bezpieczeństwa. Ewakuacja.
22. PN-N-01256/04:1997 Znaki bezpieczeństwa. Techniczne środki przeciwpożarowe.
23. PN-N-01256:1998 Znaki bezpieczeństwa. Zasady umieszczania znaków bezpieczeństwa na
drogach ewakuacyjnych i drogach pożarowych.
24. PKN-CEN/TS 54-14 Systemy sygnalizacji pożarowej. Część 14: Wytyczne planowania,
projektowania, instalowania, odbioru, eksploatacji i konserwacji
25. WYTYCZNE SITP WP-01:2006 OŚWIETLENIE AWARYJNE. Wytyczne planowania,
projektowania, instalowania, odbioru, eksploatacji i konserwacji.
26. Bogdan Mizieliński. Systemy oddymiania budynków. Wentylacja. Wydawnictwa NaukowoTechniczne.
4
II.
Część opisowa. Charakterystyka pożarowo – techn. obiektu.
Budynek Wydziału Inżynierii i Technologii Chemicznej Politechniki Krakowskiej
zlokalizowany jest na terenie kampusu ul. Warszawska 24 przy ul. Szlak w Krakowie.
Budynek jest obiektem użyteczności publicznej, zalicza się do obiektów wysokich,
kwalifikowanych do kategorii zagrożenia ludzi ZL III
Powierzchnia zabudowy – 3 300 m².
Powierzchnia wewnętrzna - 10. 058,99 m² (bez budynku niskiego)
Powierzchnia wewnętrzna kondygnacji – ok. 1 250 m².
Ilość kondygnacji nadziemnych – 7.
Ilość kondygnacji podziemnych – 1.
Wysokość budynku – 27,09 m; budynek wysoki (W).
Budynek składa się z dwóch części: wysokiej o rzucie prostokąta posiada siedem
kondygnacji nadziemnych , piwnice i strych techniczny oraz niższej dwukondygnacyjnej.
Budynek niski o rzucie w kształcie litery C dwukondygnacyjny , częściowo podpiwniczony
/strona wschodnia/ z wewnętrznym dziedzińcem /atrium/ dostępnym od ul. Szlak.
Widok na północną elewację budynku
5
Widok na budynek niski od strony południowej
Widok na budynek od strony wewnętrznego dziedzińca (atrium)
6
1. Rozwiązania konstrukcyjne.
Budynek Wydziału Chemii Posiada konstrukcję szkieletową, słupowo-ryglową ,żelbetową o
siatce modularnej podłużnej 6,0 m i poprzecznej 5,4 m.- 3,0 m – 5,4 m./trójtraktowy/
Budynek jest podpiwniczony w części wysokiej i częściowo w części niskiej.
1.1
FUNDAMENTY.
Fundamenty monolityczne, żelbetowe w postaci ław poprzecznych pod słupami, szerokość
3,0 m
1.2
ŚCIANY ZEWNĘTRZNE.
Ściany zewnętrzne fundamentowe ( piwnic) z cegły ceramiczne pełnej. Izolacja pionowa w
części podziemnej zabezpieczona ścianką osłonową gr 6cm. Elementy żelbetowe ścian
zewnętrznych / słupy , rygle , podciagi / obłożone termicznie supremą gr 5cm i kamieniem z
piaskowca lub obudowa ceramiczna cegły dziurawki gr 25cm. Ściany zewnętrzne oraz
ścianki podokienne powyżej stropu nad piwnicami wykonane z gazobetonu PGS o gr 24cm ,
od środka dodatkowo suprema gr 3 cm z wyprawą tynkarską. Opisane ściany nie są ścianami
konstrukcyjnymi tylko wypełnieniem. Według projektu archiwalnego budynku oraz
ekspertyzy z 2002 roku ściany zewnętrzne w pasach międzyokiennych oraz w polach wokół
okiennych na wypustach żelbetowych ściany południowej i północnej wykonano z bloczków
PGS 0,7 o gr. 24 cm. W obydwu przypadkach osłonę zewnętrzną stanowi kurtyna metalowa z
blachy aluminiowej fałdowej w układzie pionowym, mocowana do konstrukcji murowej za
pośrednictwem rusztu z profili stalowych.
Obecnie wykonywana jest modernizacja elewacji podczas której zdejmuje się warstwę
okładzinową z blachy a w to miejsce przychodzi wełna mineralna 15 cm z tynkiem
strukturalnym. Wymianie podlega również stolarka okienna na PCV.
1.3
ŚCIANY WEWNĘTRZNE
Ściany działowe piwnic-ceglane, tynkowane, gr. 12 cm opierają się na warstwach
posadzkowych. Przy klatkach schodowych i w miejscach prowadzenia kanałów wentylacji
grawitacyjnej ściany grubości 25 cm, ceglane oparte na podłożu, bez własnego fundamentu.
Ściany działowe-wewnętrzne:
- ściany działowe wykonane jako murowane z cegły dziurawki na zaprawie cementowowapiennej obustronnie tynkowanej – ściany te w kondygnacjach powyżej piwnic
dochodzą tylko do rygli i słupów konstrukcji podstawowej w pasie zewnętrznym budynku,
a przestrzeń pomiędzy ścianą zewnętrzną wypełniającą na wspornikach żelbetowych a
konstrukcją i ścianami wewnętrznymi o szerokości 28 cm wypełniają blendy
drewnopochodne jak płyta pilśniowa miękka gr 12 mm , lub sklejka.
- obudowa korytarzy z cegły dziurawki tynkowanej jednostronnie
- w niektórych pomieszczeniach jako podziały wtórne występują ściany działowe
wykonane z płyt gipsowo-kartonowych, na profilach stalowych.
Ścianki korytarzowe wykonane z cegły dziurawki gr. 6,5 cm na zaprawie cem.wap stoją na
żebrach podłużnych równoległych do podciągów które podtrzymują strop nad korytarzem.
Do tego stropu podwieszono strop pośredni z siatkobetonu posiadający otwory rewizyjne.
Przestrzeń międzystropowa nad korytarzami jest wykorzystywana do rozprowadzenia
7
instalacji w poziomie. Dla rozprowadzenia instalacji technicznych w pionie wykonano
otwory w stropach w pasie pomiędzy ryglem wzdłużnym a podciągiem korytarzowym o
szerokości 24 cm.
1.4
STROPY
Stropy wszystkich kondygnacji w traktach zewnętrznych z płyt kanałowych ułożonych
poprzecznie wspieranych na ryglach wzdłużnych posiadający projektowaną indywidualnie
jako prefabrykat płytę instalacyjną ,,korytową,, o wysokości płyty kanałowej dla
poprowadzenia instalacji wodno-kanalizacyjnej w przestrzeni stropu / grubość dna płyty
4cm/7cm /. W trakcie środkowym strop żelbetowy wylewany na podciągach wzdłużnych
równoległych do rygli. Pomiędzy ryglami a podciągami otwory instalacyjne wzdłużne o
otworze szrr. 24cm. Uzupełnienia stropami Akermana . W kondygnacjach parter – VI pietra
wykonano wypusty z rygli zewnętrznych o wysięgu 45cm dla podparcia ściany zewnętrznej
osłonowej murowanej z PGS 24cm.
Nad szóstym piętrem wykonano strych technologiczny /wentylacje i maszynownie dźwigów/
przykryty stropem DZ-3.
Stropy w budynku niskim mieszane : DZ-3 i strop żelbetowy skrzynkowy w części
wschodniej
1.5
DACH
Dach na budynku kryty płytami dachowymi prefabrykowanymi ułożone na podwójnych
belkach DZ-3 nadbetonowanych do wysokości h=23 cm. wylewka cementowa na płytach
dachowych dylatowana na polu 2,0/ 2,0. Ścianka kolankowa, dylatowana pionowo, ułożona
na 2 warstwach papy niepiaskowanej. Odwodnienie dachu do wewnątrz, odprowadzenie
pionami prowadzonymi przy słupach środkowych w pasie instalacyjnym. Dach w pasach
zewnętrznych tworzy stropodach nie przełazowy wentylowany, docieplony zasypką
keramzytową.
1.6
WARSTWY POSADZKOWE
Warstwy posadzkowe piwnic zgodnie z dokumentacją projektową składają się z lastryka lub
gładzi cementowej gr. 3 cm (zależnie od charakteru pomieszczenia), betonowej płyty
dociskowej gr. 8 cm, dwóch warstw papy smołowej przedzielonej lepikiem smołowym,
wylewki cementowej gr. 3 cm oraz warstwy gruzobetonu gr. 14-15 cm, leżącej bezpośrednio
na podłożu gruntowym nie ubitym. W trakcie realizacji obiektu podłoże nie zostało właściwie
zagęszczone.
Łączna grubość warstw posadzkowych wynosi średnio 25 cm.
Warstwy posadzkowe kondygnacji wyższych zgodnie z dokumentacją projektową składają
się z lastryka , wykładziny PCV , lub gresu na jastrychu cementowym o gr. 30 mm poniżej
papa smołowa , plaster waty szklanej ok. 30 mm na stropie kanałowym lub płycie
żelbetowej.
8
Widok na dach i strych
1.7
KLATKI SCHODOWE
W budynku wysokim znajdują się 2 klatki : K-1 przy holu wejściowym i K-2 w części
zachodniej. Obie klatki trzybiegowe, płytowe oparte na belkach podestowych i murach
konstrukcyjnych. . W części niższej znajduje się klatka schodowa dwubiegowa płytowa, oraz
zewnętrzne schody wachlarzowe wykonane w systemie tradycyjnym, na mokro.
Klatka schodowa K-1 nie wymknieta, nie posiada bez pośredniego wyjścia na zewnątrz
budynku. Klatka schodowa K-2 wymknięta drzwiami EI30 posiada bezpośrednie wyjście na
zewnątrz. W ostatnich latach w obydwu klatkach K-1 i K-2 zamontowano system
przewietrzania uchylny w oknach ostatniej kondygnacji jako wywiew i w kondygnacji
przyziemia jako nawiew / dokładny opis w p. IV p. 4. instalacje oddymiające/.
Obie klatki schodowe posiadają obudowy poręczy i przegrody poziome w duszy klatek z
elementów drewnopochodnych palnych.
Dodatkowo na klatce schodowej K-2 na spoczniku VI i V pietra przy wejściu do windy
towarowej umieszczono butle z tlenem i gazami obojętnymi.
Przy schodach wyjściowych z klatki schodowej K-2 w atrium dziedzińca zabudowano wiatę
ażurową na butle techniczne.
W części niskiej budynku w części wschodnie znajdują się schody K-3 łączące parter z
I piętrem bez możliwości wyjścia na zewnątrz – wyjście odbywa się przez hol główny
budynku.
Kolejnymi schodami są schody zewnętrzne wachlarzowe w atrium dziedzińca umożliwiające
wyjście ze środkowej części piętra budynku niskiego.
9
Główna klatka schodowa z hallu głównego-widok z IV piętra
Schody ewakuacyjne klatki schodowej wydzielonej pożarowo z drzwiami
przeciwpożarowymi
10
1.8
AUDYTORIUM
W części wschodniej budynku wysokiego znajdują się dwie sale audytoryjne , każda z nich
zajmuje wysokość dwóch kondygnacji. Nachylenie audytorium uzyskane poprzez
betonowanie belek i płyt. Belki układane równolegle do podłużnej osi budynku, oparte na
podciągach ukośnych i słupach.
Widok na salę audytoryjną
HALL
Widok z
hallu
głównego
na wyjście
z budynku
11
2. Instalacje techniczne.
Budynki Wydziału Inżynierii i Technologii Chemicznej Politechniki Krakowskiej
wyposażone są w następujące instalacje:
• Elektryczna - niezgodna z obowiązującymi przepisami , będąca w okresie
przeprojektowywania – wykonawca dokumentacji Inteligent-System Kraków.
• System sygnalizacji pożaru – technicznie przestarzały
• Odgromową
• Wentylacji mechanicznej nawiewnej obsługującej wybrane pomieszczenia z
wentylator nią w przyziemiu.
• Wodociągowa – wspólna z hydrantową ppoż. – hydrofornia w przyziemiu.
• Gazową ( przewody odcięte na wszystkich kondygnacjach za wyjątkiem parterudoprowadzenie do kuchni)
• Centralnego ogrzewania / obecnie wymieniana wraz z przebudową
wymiennikowni MPEC /
• Telekomunikacyjną
3. Opis funkcjonalny budynku
Budynek posiada 7 nadziemnych kondygnacji, poddasze techniczne oraz piwnice.
Połączone są dwiema klatkami schodowymi K-1 i K-2 , które stanowią centralne węzły
komunikacyjne , przy klatce schodowej K-1 znajdują się dwie windy osobowe a przy klatce
K-2 winda towarowa. Klatka schodowa prowadząca z hallu głównego jest wymknięta
drzwiami EI 30 jedynie na dwóch ostatnich kondygnacjach( tj. piętrze V i VI). Druga klatka
schodowa K-2 prowadząca na poddasze, posiada drzwi wymykające EI 30 na każdej
kondygnacji.
Budynek jest podpiwniczony. Pod jego wyższą częścią znajduje się jedna kondygnacja
piwniczna przeznaczona na pomieszczenia gospodarczo-techniczne, dydaktyczne, magazyny
chemiczne, archiwum, ksero, rentgen oraz kilka pracowni.
Wyjścia na zewnątrz budynku prowadzi przez hall wejściowy na parterze obiektu, przez
drugą klatkę schodową (dotyczy to wyższej części obiektu). Z niższej części ewakuacja
przebiega spiralnymi schodami na wewnętrzny dziedzinie
Dostęp do piwnic możliwy jest z dwóch głównych klatek schodowych, K-1 i K-2.
Siedmiokondygnacyjny budynek w parterze posiada pomieszczenia biurowoadministracyjne , pracownie dydaktyczne , oraz w jego zachodniej części gabinety lekarskiedo których dostęp możliwy jest osobno przez schody zewnętrzne od strony zachodniej.
Kolejne kondygnacje to pracownie, laboratoria oraz pomieszczenia dydaktyczne.
Niższa część zajmowana jest w parterze przez bufet i zaplecze kuchenne oraz odseparowany
od budynku sklep papierniczy, filia banku i stacje trafo. Piętro to pomieszczenia biurowoadministracyjne oraz pracownie dydaktyczne i komputerowe. Od strony zachodniej w
budynku niskim znajduje się sala półtechniki, która zajmuje 2 kondygnacje nadziemne.
Możliwy jest do niej dostęp z zewnątrz z centralnego dziedzińca oraz z poziomu piwnic.
HALL WEJŚCIOWY I GASTRONOMIA
Wejście główne od strony wschodniej do budynku prowadzi przez hall wejściowy.
Jest to wspólna, jednokondygnacyjna przestrzeń z dostępem do szatni , portierni , 2 wind
12
osobowych i klatki schodowej K-1. w holu zabudowano kiosk agencji PKO i dystrybutory z
napojami.
Od strony południowej przylega do hallu stołówka skomunikowana dodatkowo z
wewnętrznym atrium budynku , obecnie w części przeprojektowywana na bibliotekę która ma
być dostępna też z holu głównego.
Z przeciwnej strony budynku wysokiego tj. zachód znajduje się wejście do części przychodni
lekarskich skomunikowanej korytarzem i klatką K-2 z pozostałą częścią budynku .
PIWNICE
Korytarz główny w piwnicach z podwieszonymi instalacjami .
ZESTAWIENIE POWIERZCHNI
Piwnice
1.390,83 m²
Parter
1.420,52 m²
I Piętro
1.818,96 m²
II Piętro
1.071,34 m²
III Piętro
934,65 m²
IV Piętro
1.052,57 m²
V Piętro
1.024,29 m²
VI Piętro
1.020,56 m²
Strych
325,27 m²
----------------------------------------razem :
10.058,99 m2
13
4. Strefy pożarowe i oddzielenia przeciwpożarowe
Dopuszczalna wielkość strefy pożarowej dla budynku wysokiego w kategorii zagrożenia
ludzi ZL III wynosi 2 500 m².
W całym obiekcie podział na strefy pożarowe nie istnieje, wydzielono pożarowo jedynie
jedną z głównych klatek schodowych. Nie wydzielono pożarowo pomieszczeń technicznych,
a także nie wydzielono przeciwpożarowo piwnic i pozostałych klatek schodowych.
5. Warunki ewakuacji.
Ponieważ brak pełnego wydzielenia klatek schodowych długości dojść ewakuacyjnych są
przekroczone o ponad 100 % od określonych w przepisach techniczno budowlanych.
Brak zabezpieczenia przed zadymieniem poziomych dróg ewakuacyjnych.
Oddymianie klatek schodowych mało skuteczne ze względu na brak możliwości
zastosowania normatywnych powierzchni klap oddymiających oraz powierzchni
napowietrzających.
Budynek nie posiada podziału na strefy pożarowe.
Korytarz o dł. powyżej 50m
Wyjście ewakuacyjne z klatki schodowych K-1 niezgodne z wymaganiami, przechodzi przez
otwartą przestrzeń hallu głównego, przymkniętego wiatrołapem o drzwiach w świetle otworu
2 x 60cm. gdzie jedno z podwójnego skrzydła drzwiowego otwiera się do wewnątrz, drugie
na zewnątrz).
Wyjście z klatki schodowej K-2 na zewnątrz, drzwiami 2 x 90 cm , ale po otwarciu
blokującymi światło wyjścia schodów które dodatkowo posiadają w biegu zabetonowane dwa
pasy pod kołowy wózek do przewozu butli gazowych.
Kolejnym wyjściem jest wyjście w ścianie szczytowej zachodniej budynku. Szerokość
wyjścia 180 dla drzwi zewnętrznych , ale tłumionych przymknięciem wiatrołapu 2 x 80 gdzie
jedno z podwójnego skrzydła drzwiowego otwiera się do wewnątrz, drugie na zewnątrz
W poniższej tabeli - maksymalne ilości osób mogących jednocześnie przebywać
w obiekcie na danej kondygnacji:
PIWNICE
Nr pom.
1
01
02
03
04
05
06
06
07
08
08
Powierzchni
a
w [m²]
2
182,04
13,84
14,66
12,82
31,61
14,18
44,44
8,55
288,12
Funkcja
Przewidywana
max ilość osób
3
Klatka schodowa
Korytarz
pokój
pokój
Pom. pomocnicze
hydrofornia
hydrofornia
Pom. pomocnicze
Pom. pomocnicze
archiwum+ pom. pomocnicze
4
1
2
1
1
14
08a
09
010
010a
011
013
013a
014a
014b
014c
015
015a
016
017
018
019
020
021
021a
022
023a
023b
023b
023c
024
024a
025
026
027
028
029
030
030a
030b
031
14,48
91,54
15,21
29,42
4,68
15,90
29,01
44,80
29,28
30,32
15,53
1,19
3,16
8,31
19,46
9,36
7,14
13,24
6,99
4,18
13,94
27,66
1,28
20,80
53,93
1,20
14,96
14,28
31,83
94,16
44,73
21,01
3,64
35,61
8,34
288,12
365,2
154,79
45,79
73,81
4,35
471,44
1390,83
korytarz
Zaplecze
Pom. pomocnicze
Pom. pomocnicze
Pom. pomocnicze
prostownikownia
Magazyn chemiczny
Magazyn chemiczny
rentgen
pracownia
pokój
wc
wc
Pom. pomocnicze
korytarz
Pom. pomocnicze
Winda tow.
Pom. pomocnicze
Pom. pomocnicze
Pom. pomocnicze
Pom pomocnicze
pokój
pracownia
Pom. gosp.
Pracownia
Pokój
umywalnia
Pokój
Pom. Pomoc
Pom. Pomocnicze
Wentylatornia
MPC
Ksero
Przedpokój
Pokój (laboratorium)
Pom. pomocnicze
archiwum
Pom. gosp.,pom., komunikacja
Pom. techniczne
Pom. hydroforni
magazyny
sanitariaty
Pracownie, ksero, pom. użytkowe
RAZEM na kondygnacji:
1
2
2
2
2
2
1
1
3
3
15
1
1
1
1
10
10
62
15
PARTER
Nr pom.
1
1
2
3
4
5
5a
5b
5c
6
8
9
10
11a
11b
11c
12
13
13a
14
14a
15
15a
16
16a
17
21
21a
21b
22
24
26
26b
26a
27
29
30
P1
P2
P3
P 4b
P 4a
P6
P 6a
Powierzchnia
w [m²]
2
6,25
259,16
3,96
14,65
36,00
6,58
5,73
31,57
21,16
17,08
11,02
11,02
7,00
57,93
2,00
3,02
3,75
3,48
2,92
2,92
5,54
2,62
13,93
8,78
5,67
1,16
3,54
14,56
8,34
2,82
4,39
2,96
15,46
7,81
12,63
10,28
13,05
11,83
6,74
16,43
15,28
Funkcja
3
Przedsionek
Hall główny
Winda
winda
przedpokój
pokój
Pracownia komp
pokój
przedsionek
Dziekanat
Sekretariat
pracownia
Gabinet dziekana
Gabinet dziekana
komunikacja
Sala konferencyjna
Wc
Umywalnia
Wc
Umywalnia
wc
umywalnia
wc
umywalnia
korytarz
umywalnia
umywalnia
wc
wc
pokój
umywalnia
wc
umywalnia
wc
Pokój
przedsionek
Gab.lek
Gab.lek
Gab. lek
Gab. lek
Gab. Lek.
rejestracja
Pom pomocnicze
Przewidywana
max ilość osób
4
170
2
2
10
5
3
4
25
15
2
2
2
2
2
1
2
2
2
16
P7b
P7a
P7c
G1
G2
G3
G4
35
36
37
38
39
40
41
42
42a
42a
43
43a
44
44a
44b
44c
44d
44e
44f
44g
44h
45
45
52
52a
52b
53
148
S1
S2
S3
S4
6,17
4,98
4,98
28,40
5,67
7,18
13,08
5,10
30,54
14,97
11,46
14,80
30,45
14,94
31,72
21,97
5,01
15,28
2,24
1,59
3,66
26,96
6,06
10,59
2,83
8,24
15,53
4,37
3,66
11,97
10,62
65,14
32,30
35,85
37,40
134,83
2,45
31,54
13,12
1,85
1420,52
magazyn
przedsionek
magazyn
Gab. Odnowy biol
Gab dent
Gab dent
Gab dent
Gab dent
Pom dydakt
Pokój dziekana
pokój
sekretariat
pokój
pokój
pokój
szatnia
zaplecze
ksero
wc
przedsionek
stołówka
kuchnia
zmywak
Magazyn
Obierak
Zaplecze
zaplecze
zaplecze
wc
Pom portiera
Klatka schodowa
pracownia
Sala wykładowa
Sala wykładowa
pracownia
Hala półtechniki
wiatrołap
sklep
zaplecze
wc
4
1
1
2
1
33
2
1
1
20
3
20
4
104
4
1
1
2
3
40
40
10
40
10
570
17
I PIĘTRO
Nr pom.
1
102
102a
102b
102d
103
135
135a
135b
136
137
138
139
140a
140b
140c
140d
140
141
141a
142
143
144
144.10
144.9
144,.8
144.7
145
145.2
145.1
145.3
145.4
145.5
145.6
149c
149b
149a
150
151
152
126a
126b
126c
125
Powierzchnia
w [m²]
2
28,25
22,69
18,04
2,64
11,84
49,34
43,41
8,59
64,47
10,43
143,12
34,32
13,28
13,88
14,76
10,82
13,79
19,10
16,66
35,57
34,29
10,26
23,44
8,23
7,88
7,70
25,18
8,78
25,40
15,62
8,78
15,62
8,10
11,20
11,20
22,19
30,64
34,25
33,26
13,83
18,09
9,20
18,73
Funkcja
3
Sala komp.
Sala komp
Pokój
magazyn
pokój
pracownia
pracownia
magazyn
pracownia
Klatka schodowa
korytarz
Sala seminaryjna
pokój
pokój
pokój
pokój
przedpokój
pokój
pokój
pracownia
pracownia
przedpokój
pokój
pokój
pokój
pokój
przedpokój
pokój
laboratorium
pokój
pokój
pokój
pokój
pokój
pokój
pracownia
Serwerownia
Laboratorium dydaktyczne
Laboratorium dyd
pokój
pokój
pokój
magazyn
Przewidywana
max ilość osób
4
35
2
2
4
20
20
20
20
1
2
2
2
2
7
19
19
7
1
2
1
1
6
3
1
3
1
1
2
3
10
10
3
2
1
18
122w
123
122
120
119
118
118a
117
117a
116
115
114
113
112
111
110
109
108
107
135
134
133
132
131a
131
131b
130
129
129a
128
127
195
18,13
9,45
20,13
191,60
15,88
6,52
2,73
7,28
3,55
22,69
15,00
14,33
14,73
15,14
13,65
42,52
14,76
30,82
15,15
3,18
8,54
0,57
0,60
31,94
32,55
31,25
12,55
11,20
4,27
74,25
14,64
82,86
9,14
15,49
20,46
14,54
1818,96
Zaplecze
magazyn
ksero
korytarz
korytarz
Wc d
przedsionek
Wc m
przedsionek
pracownia
pokój
pokój
pokój
pokój
pracownia
pracownia
Pokój kierownika
laboratorium
Wc m
Wc d
Pom gosp
Pom gosp
Sala seminaryjna
Sala sem
Sala sem
Pokój wagowy
pokój
przedpokój
laboratorium
pokój
laboratorium
P. asystenta
pokój
pracownia
pokój
3
2
2
2
2
3
1
5
2
18
35
33
28
2
1
15
2
15
2
2
10
2
422
II PIĘTRO
Nr pom.
1
203
202
203a
204b
204c
Powierzchnia
w [m²]
2
14,28
130,5
8,06
5,17
3,19
Funkcja
3
Komisja rekrutacyjna
audytorium
magazyn
magazyn
magazyn
Przewidywana
max ilość osób
4
2
170
19
205
205a
208
209
210b
210a
211
212
213
213L
214
214a
215
215a
216
217
219
221
220
222
223
224
224
226
227
227a
227b
228
229
229a
230
231
232
11,15
3,9
11,92
6,80
30,25
57,62
29,92
14,76
41,53
14,59
7,32
3,64
6,60
2,88
15,99
205,32
7,15
15,67
13,67
14,80
15,26
23,24
8,68
36,53
69,23
15,60
10,02
14,88
81,69
11,44
12,53
64,15
31,41
1071,34
Wc męski
przedsionek
pokój
pokój
pokój
Laboratorium dyd.
pracownia
pokój
pracownia
pokój
Wc męski
przedsionek
Wc damski
przedsionek
korytarz
korytarz
pokój
pokój
pokój
sekretariat
Pok. Kier. katedry
pracownia
pokój
pracownia
laboratorium
pokój
pokój
Pokój wagowy
Laboratorium dyd.
pokój
Pokój wagowy
Laboratorium dyd.
pracownia
2
2
2
10
5
3
4
2
1
4
2
2
2
15
3
2
10
2
2
2
10
2
2
10
2
275
III PIĘTRO
Nr pom.
1
302
303
303a
304
304a
305
305a
308
Powierzchnia
w [m²]
2
45,64
14,71
27,80
7,34
6,65
10,89
3,09
164,23
Funkcja
3
biblioteka
pokój
Prac. komp
magazyn
magazyn
Wc damski
przedsionek
korytarz
Przewidywana
max ilość osób
4
30
2
15
20
309
309a
310
312
313
314
315
316
317
320b
320a
320
320c
321
321a
322
324
326
327
328
329
330
331a
331
332
333b
333
333a
334
335
336
337
14,27
16,91
31,77
14,39
14,89
11,60
14,66
26,06
14,37
14,59
22,01
3,55
7,28
6,53
2,74
16,11
7,10
14,24
14,37
14,21
15,22
20,24
8,72
21,57
10,55
10,56
52,05
23,31
14,57
90,70
12,81
92,35
934,65
pokój
pokój
pracownia
pokój
Pokój
pokój
pokój
pokój
Pokój
Pokój
Pokój
Przedsionek
Magazyn
Wc d I m
Przedsionek
korytarz
pokój
pokój
pokój
pokój
pokój
pokój
pokój
pracownia
pokój
Pokój
laboratorium
laboratorium
zaplecze
laboratorium
zaplecze
laboratorium
Powierzchnia
w [m²]
2
130,5
14,38
7,82
8,49
10,54
2,88
19,03
12,67
32,20
Funkcja
5
1
10
2
2
2
3
2
2
2
2
1
2
2
3
2
3
1
7
1
1
6
2
2
25
1
25
164
IV PIĘTRO
Nr pom.
1
402
404
404a
404b
405
405a
408
410a
410b
3
audytorium
pokój
magazyn
magazyn
Wc męski
przedsionek
pokój
pokój
Sala konferencyjna
Przewidywana
max ilość osób
4
170
5
1
1
16
21
410
410c
411
412
413
414
415
415a
416
416a
417
418
420
421
422
422
423
424
424a
424b
425
426
427
428
428a
428b
429
430a
430b
431
432a
423b
432c
432
4,19
28,63
11,39
14,60
28,85
53,59
7,31
3,74
6,60
2,92
16,18
206,83
6,90
14,14
9,59
3,91
14,57
4,10
10,95
21,88
8,89
10,55
26,02
9,58
31,78
48,70
14,55
33,76
55,92
12,56
37,13
30,73
16,67
6,35
1052,57
przedpokój
laboratorium
Pokój
pokój
pracownia
pracownia
Wc męski
przedsionek
Wc damski
przedsionek
korytarz
Korytarz
Pokój
Pracownia
pokój
przedsionek
Pokój
Przedsionek
Pokój
Pracownia
Pokój
Pokój
Pracownia
Pokój
Laboratorium
laboratorium
laboratorium
laboratorium
laboratorium
pokój
laboratorium
laboratorium
pokój
przedpokój
RAZEM na kondygnacji
Powierzchnia
w [m²]
2
13,89
15,03
14,25
14,36
14,86
22,86
10,66
Funkcja
8
3
3
6
2
1
1
1
1
2
1
1
1
5
2
2
2
2
17
15
3
3
4
1
280
V PIĘTRO
Nr pom.
1
501
502
503
504
505
506
507
3
korytarz
pokój
pokój
Pokój
Pokój
Pokój
Pokój
Przewidywana
max ilość osób
4
2
2
1
4
2
1
22
508
509
510
511
512
512a
513
513a
516
517a
517a
517b
518
519
520
521
522
523
524
524a
525
525a
526
527
529
530
531
532
533
534
534
535
535a
537
538
539
540
541c
541b
541a
20,9
14,01
14,82
13,81
3,36
1,70
7,79
1,23
17,90
29,44
15,44
43,35
14,67
14,50
14,49
14,65
14,72
22,22
7,30
3,71
6,19
2,89
16,11
168,78
7,09
14,65
14,70
27,67
8,66
2,40
22,11
15,36
21,24
92,71
14,77
90,45
12,48
8,86
51,45
29,80
1024,29
pracownia
pokój
pokój
pokój
Wc damski
Przedsionek
Wc męski
przedsionek
Pokój przygotowaw-czy
pracownia
Pracownia
Laboratorium
pokój
pokój
laboratorium
Laboratorium
Laboratorium
Laboratorium
Wc męski
Przedsionek
Wc damski
przedsionek
korytarz
korytarz
Pokój
Pracownia
Pracownia
Pom. Dyd.
Pokój
Przedsionek
Pracownia
Pokój
Pracownia
Laboratorium
Pokój
Laboratorium
Pokój
Laboratorium
Laboratorium
pokój
Powierzchnia
w [m²]
2
14,16
Funkcja
4
2
2
2
2
4
4
30
2
2
2
2
2
6
1
1
1
30
1
4
2
6
20
1
20
2
1
30
2
200
VI PIĘTRO
Nr pom.
1
601
3
Korytarz
Przewidywana
max ilość osób
4
23
602
603
604
605
606
607
608
609
610
611
612
612a
613
613a
616
617
618
619
620
621
622
623
623a
624
624a
628
629
630
631
632
633
634
634
635
636b
636
637
638
638
639
640
640a
172,18
14,72
13,75
13,90
10,15
21,32
10,33
20,38
14,43
14,49
13,35
7,35
1,38
3,24
1,69
18,45
88,65
28,32
28,89
15,28
17,62
5,37
7,28
3,84
6,79
2,76
16,09
7,15
14,08
14,68
14,58
15,50
21,89
5,79
20,97
15,59
63,28
29,91
14,92
45,98
43,84
12,61
70,28
23,35
1020,56
Korytarz
Pokój
Pokój
Pokój
Pokój
biblioteka
Pokój
Pokój
Pokój
Pokój
pracownia
Wc męski
przedsionek
Wc damski
przedsionek
sekretariat
laboratorium
Pracownia
laboratorium
Pokój
Pokój
Pokój
Wc meski
Przedsionek
Wc damski
przedsionek
korytarz
pokój
pokój
pracownia
Pokój
Pracownia
pracownia
laboratorium
laboratorium
Pokój
laboratorium
laboratorium
Pokój
Laboratorium
Laboratorium
Laboratorium
Laboratorium
Laboratorium
2
3
2
2
10
1
3
2
3
4
5
12
4
8
2
2
1
4
1
2
2
6
1
2
2
10
10
2
15
15
2
20
3
163
24
STRYCH
Nr pom.
Powierzchnia
w [m²]
1
2
3
4
5
6
7
8
48,02
100,14
56,62
25,14
21,39
21,28
44,17
8,51
325,27
Funkcja
strych
strych
strych
strych
strych
maszynownia
strych
maszynownia
RAZEM na kondygnacji
Przewidywana
max ilość osób
nieużytkowy
Najwięcej ludzi jednocześnie ( ok. 600 )może być ewakuowanych z parteru, ponieważ w tej
części budynku znajduje się hall wejściowy i sala gastronomiczna. Oznacza to, że szerokość
dróg ewakuacyjnych dla tej kondygnacji powinna być nie mniejsza niż 3,60 m.
PIONOWE DROGI EWAKUACYJNE
W obiekcie do celów ewakuacji służą 2 klatki wewnętrzne zlokalizowane w wyższej części
budynku K-1 i K-2 oaz dwie klatki w części niższej tj. klatka dwubiegowa we wschodniej
części , spiralna klatka zewnętrzna i przejścia schodowe w części zachodniej.
Klatka schodowa K-1 nie wymkniętą , tylko na VI i V piętrze oddzielona od korytarza
drzwiami EI-30 nie posiada bezpośredniego wyjścia na zewnątrz budynku. Klatka schodowa
K-2 wymkniętą drzwiami EI-30 posiada bezpośrednie wyjście na zewnątrz. W ostatnich
latach w obydwu klatkach K-1 i K-2 zamontowano system przewietrzania uchylny w oknach
ostatniej kondygnacji jako wywiew i w kondygnacji przyziemia jako nawiew
Obie kalki schodowe posiadają obudowy pochwytów , poręczy i przegrody poziome w duszy
klatek z elementów drewnopochodnych palnych.
Dodatkowo na klatce schodowej K-2 na spoczniku VI i V pietra przy wejściu do windy
towarowej umieszczono butle z tlenem i gazami obojętnymi.
Przy schodach wyjściowych z klatki schodowej K-2 w atrium dziedzińca zabudowano wiatę
ażurową na butle techniczne.
W części niskiej budynku w części wschodnie znajdują się schody K-3 łączące parter z
piwnicą i I piętrem bez możliwości wyjścia na zewnątrz – wyjście odbywa się przez hol
główny budynku.
Kolejnymi schodami są schody zewnętrzne wachlarzowe w atrium dziedzińca umożliwiające
wyjście ze środkowej części piętra budynku niskiego.
W części zachodniej budynku niskiego jest przejście schodami wewnętrznymi dające
połączenie z budynkiem wysokim.
W chwili obecnej tylko jedna klatka jest zamykana drzwiami EI 30. Pozostałe w budynku są
otwarte.
Biegi klatek schodowych w niektórych miejscach posiadają zawężenia w świetle pochwytów
do ok. 117cm w pozostałej części szerokość wynosi min. 120cm.
25
POZIOME DROGI EWAKUACYJNE
Przejścia w pomieszczeniach nie przekraczają długości 40 m.
Obudowa poziomych dróg ewakuacyjnych- drzwi rewizyjne i klapy rewizyjne z materiałów
drewnopochodnych palnych .
Wysokość w świetle dróg ewakuacyjnych nie jest mniejsza niż 2,2 m.
Szerokość poziomych dróg ewakuacyjnych jest nie mniejsza niż 1,40 m i wynosi średnio 1,90
m.
Jeden z korytarzy w obiekcie
WYJŚCIA EWAKUACYJNE
Maksymalna ilość osób na kondygnacji – parter < 600 osób, wymagana szer. wyjść – 3,6 m.
Szerokość wszystkich obecnych wyjść z budynku wynosi :
- klatki schodowe 2 x 1,2 m, wyjście z holu i części zach. korytarza 2 x 1,8 m, wyjście do
sąsiedniej strefy 1,0 m = 7,0 m
6. Wystrój i wykończenie wnętrz
Do wystroju wnętrz następujących części budynku (zaliczanych do ZL I i ZL III) oraz dróg
ewakuacyjnych użyto materiałów drewnopochodnych palnych:
- elementy wykończenia ścian (ściany i podwieszone ustroje sufitowe) na korytarzach
stanowiących poziome drogi ewakuacyjne;
- pochwyty , balustrady i przegrody poziome w klatkach ewakuacyjnych
- elementy boazeryjne wykończenia sali gastronomicznej, szatni, hallu głównego
- drewniana boazeria obudowy ścian i stropu sal audytoryjnych;
- drzwi rewizyjne szachów instalacyjnych i rewizje w sufitach podwieszonych korytarzy;
Sale audytoryjne są przeznaczone do jednoczesnego w nich przebywania 170 os
26
Widok na salę audytoryjną
7. Podręczny sprzęt gaśniczy.
Budynek wyposażony jest w podręczny sprzęt gaśniczy –gaśnice proszkowe przeznaczone do
gaszenia pożarów typu ABC.
Rozmieszczenie podręcznego sprzętu gaśniczego zapewnia dostęp do najbliższej gaśnicy nie
dłuższy niż 30m.
Miejsce usytuowania podręcznego sprzętu gaśniczego oznakowane zgodnie z wymaganiami
Polskich Norm.
27
8. Drogi pożarowe.
Dojazd pożarowy i dostęp do budynku zapewniony jest od strony ul. Szlak i układu dróg
wewnętrznych kampusu.
III. Część opisowa. Stan istniejący ochrony pożarowej budynku,
stan techniczny urządzeń.
1.Instalacja hydrantów pożarowych zewnętrznych – zgodna z normą.
2.Instalacja wodociągowa wewnętrzna przeciwpożarowa.
Budynek posiada wspólną hydrofornię, wody bytowej i pożarowej, zlokalizowaną
w piwnicach budynku zasilaną z sieci wewnętrznej PK.
Brak hydrantów 25, brak zbiornika wody pożarowej.
3. Instalacja wykrywania i sygnalizacji alarmów pożarowych.
Instalacja taka istnieje w budynku, w większości pomieszczeń. Centralka zlokalizowana
w portierni hallu głównego. System niezgodny z obowiązującą normą.
4. Instalacja DSO ( Dźwiękowy System Ostrzegania) - brak
28
5. Instalacja oddymiająca.
Dwie główne klatki schodowe zaopatrzone są w system oddymiania z włącznikami na
poziomie piwnic i ostatniej kondygnacji. Analiza stanu istniejącego - powierzchnia czynna
wg prEN12101-2 (2006): „Systemy usuwania dymu i ciepła. Wymagania dla klap do
naturalnego usuwania dymu i ciepła”, zgodnie z tabelą nr 1.:
Klatka schodowa KL1
Widok okien oddymiających 6 piętra KL1
Widok okien napowietrzających przyziemia KL1
29
Widok okien nawiewnych przyziemia KL2
Istniejące okna oddymiające zabudowane w niewydzielonej klatce schodowej
KL1.-2 okna nawiewne (parter):
Pcz=2x0,322m2=0,644m2
przy uwzględnieniu ościeży:
Pcz=2x0,246m2=0,492m2
-2 okna oddymiające (6 piętro)
Pcz=2x0,528m2=1,056m2
Wymóg „Pcz” wg koncepcji wygrodzenia klatki – 30m2:
Otwory czynne nawiewu oddymiania:
30m2x0,05x1,3=1,95m2
Otwory czynne wywiewu oddymiania: 30m2x0,05=1, 5m2
System niezgodny z obowiązującymi przepisami – istniejąca instalacja nie
spełnia parametrów czynnej powierzchni oddymiającej.
30
Widok okien oddymiających 6 piętra KL2
Klatka schodowa KL 2
Istniejące okna oddymiające zabudowane w wydzielonej klatce schodowej KL2.
-2 okna nawiewne (parter):
przy uwzględnieniu ościeży:
-4 okna oddymiające (6 piętro)
Pcz=2x0,475m2=0,95m2
Pcz=2x0,28m2=0,56m2
Pcz=4x0,108m2=0,432m2
Wymóg „Pcz” wg wydzielonej klatki sdchodowej o powierzcni – 37m2:
Otwory czynne nawiewu oddymiania:
37m2x0,05x1,3=2,405m2
Otwory czynne wywiewu oddymiania: 37m2x0,05=1,85m2
Istniejacy system nieskuteczny.
Istniejąca instalacja nie spełnia wymogów normatywnych oddymiania pionowych dróg
komunikacyjnych.
6. Stałe urządzenia gaśnicze.
Stałe urządzenia gaśnicze nie są wymagane.
31
IV. Zakres niezgodności z przepisami przeciwpożarowymi.
W chwili obecnej budynek Wydziału Inżynierii i Technologii Chemicznej Politechniki
Krakowskiej nie spełnia następujących warunków technicznych dla budynków, określonych
w Rozporządzeniu Ministra Infrastruktury z dnia 12 kwietnia 2002 roku ( Dz. U. z 2002 r.,
Nr 75, poz. 690; z późniejszymi zmianami) oraz Ministra Spraw Wewnętrznych i
Administracji z dnia 21 kwietnia 2006 roku w sprawie ochrony przeciwpożarowej budynków,
innych obiektów budowlanych i terenów (Dz. U. z 2006 r., Nr 80, poz. 563):
• Przekroczenie dopuszczalnej powierzchni strefy pożarowej wskutek braku podziału
na strefy pożarowe, co nie spełnia wymagań §227 ust. 1 w/w rozporządzenia Ministra
Infrastruktury
• Klatka schodowa budynku nie jest oddzielona od korytarzy przedsionkami
przeciwpożarowymi, co nie spełnia wymagań §246 ust. 1 w/w rozporządzenia
Ministra Infrastruktury
• Klatka schodowa w budynku nie jest w pełni obudowana ścianami w klasie
odporności ogniowej REI 60 oraz nie jest zamknięta przedsionkiem
przeciwpożarowym od korytarzy na poszczególnych kondygnacjach, co nie spełnia
wymagań §246 w/w rozporządzenia MI
• Korytarze nie posiadają urządzeń służących do samoczynnego usuwania dymu, co nie
spełnia wymagań §246 ust.3 i §247 oraz w/w rozporządzenia MI
• Brak podziału korytarza drzwiami dymoszczelnymi na odcinki < 50 m.
• Drewnopochodne elementy wystroju dróg ewakuacyjnych (korytarzy i klatek
schodowych), co nie spełnia wymagań §258 ust. 1 i 2 oraz §262 ust. 1 w/w
rozporządzenia MI
• Szerokość biegów schodów w klatce schodowej, które obecnie wynoszą ok. 117 cm
licząc brutto w świetle ich konstrukcji, co nie spełnia wymagań § 68 ust. 1 w/w
rozporządzenia MI
• Istniejące otwory oddymiające /okna oddymiające/ posiadają nieadekwatną
powierzchnię czynną „Pcz” (wg pkt. IV.5).
• Wentylacja mechaniczna bytowa bez podziału i klap pożarowych.
• Obiekt nie posiada wyłącznika pożarowego – zaprojektowano wymianę zasilania
V.
Niezbędne działania jakie należy podjąć dla zapewnienia stanu
zgodnego z aktualnymi wymaganiami przepisów w zakresie
bezpieczeństwa pożarowego.
Wnioski z analizy aktualnego stanu rozwiązań techniczno – budowlanych jednoznacznie
wskazują na bezwzględną konieczność modernizacji budynku w zakresie poprawy
warunków bezpieczeństwa pożarowego, a w szczególności w zakresie poprawy warunków
ewakuacji i likwidacji czynników kwalifikujących budynek do stanu zagrożenia życia ludzi.
Niezbędnym jest objęcie obu budynków /wysokiego i niskiego/ , przebudową budowlanoinstalacyjną z wprowadzeniem odpowiednich oddzieleń, zabezpieczeń konstrukcji i
elementów wykończeniowych oraz z wyposażeniem budynku w wymagane instalacje,
urządzenia i środki techniczne niezbędne dla poprawy warunków bezpieczeństwa
pożarowego.
32
W ramach modernizacji należy:
1.
2.
3.
4.
Podzielić budynki na strefy pożarowe (uzupełnić odporność stropów).
Oddzielić przedsionkami klatki schodowe od poziomych dróg ewakuacyjnych.
Obudować poziome drogi ewakuacyjne zgodnie z wymogami (ściany EI 30).
Zamontować urządzenia antypaniczne w drzwiach wyjściowych w poziomie
parteru.
5. Przystosować dźwig dla potrzeb ekip ratowniczych
6. Wydzielić pomieszczenia wentylatorni na kondygnacjach technicznych.
7. Wykonać wentylację mechaniczną oddymiającą z dostosowaniem do podziału
budynku.
8. Dostosować wewnętrzną instalację wodociągową przeciwpożarową do
aktualnych wymagań w tym zakresie.
9. Zapewnić wymagane ilości wody dla wewnętrznej instalacji wodociągowej
przeciwpożarowej poprzez wybudowanie zbiornika przeciwpożarowego o
pojemności 100 m³.
10. Wykonać awaryjne oświetlenie ewakuacyjne.
11. Wymienić łatwo zapalne elementy wystroju wnętrz.
12. Wyposażyć budynek w przeciwpożarowy wyłącznik prądu zgodnie
z wymaganiami w tym zakresie.
VI. Część projektowa. Koncepcja dostosowania obiektu Wydziału
Inżynierii i Technologii Chemicznej Politechniki Krakowskiej do
wymagań w zakresie bezpieczeństwa pożarowego.
VI.1
Parametry pożarowe występujących substancji palnych.
W budynku Wydziału Inżynierii i Technologii Chemicznej występują materiały palne stałe typowe
dla obiektów dydaktycznych (sprzęt biurowy i stoły, krzesła, osprzęt do prac dydaktycznych).
Zgodnie z przyjętymi założeniami przez Dziekana Wydziału wszelkie prace dydaktyczne i badawcze
wymagające substancji i odczynników określanych jako substancje niebezpieczne pożarowo w
rozumieniu § 2 ust. 1 pkt 1, rozporządzenia MSW i A [4], będą prowadzone w innym obiekcie.
Likwidacji ulega również magazyn materiałów i odczynników palnych i toksycznych zlokalizowany
w piwnicach.
VI.2
Przewidywana gęstość obciążenia ogniowego.
Przy obliczaniu gęstości obciążenia ogniowego należy uwzględnić materiały palne składowane,
wytwarzane, przerabiane lub transportowane w sposób ciągły, znajdujące się w danym
pomieszczeniu, strefie pożarowej lub składowisku. Gęstość obciążenia ogniowego powinna być
obliczana przy założeniu, że wszystkie materiały znajdujące się w danym pomieszczeniu, strefie
pożarowej lub składowisku są równomiernie rozmieszczone na powierzchni rzutu pomieszczenia,
strefy pożarowej lub składowiska. W przypadku, gdy strefa pożarowa składa się z wielu
pomieszczeń gęstość obciążenia ogniowego strefy pożarowej oblicza się według wzoru:
33
gdzie:
Qd - gęstość obciążenia ogniowego
n - liczba rodzajów materiałów palnych znajdujących się w pomieszczeniu, strefie pożarowej lub
składowisku.
G - masa poszczególnych materiałów, w kilogramach.
F - powierzchnia rzutu poziomego pomieszczenia, strefy pożarowej lub składowiska, w metrach
kwadratowych,
Qc - ciepło spalania poszczególnych materiałów, w megadżulach na kilogram,
dla archiwum:
Qd =
1222400
MJ
= 3216,84 2
380
m
Z przeprowadzonych wyliczeń wynika, że zgodnie z normą PrPN-B-02852 gęstość obciążenia
ogniowego Qd - w pomieszczeniu archiwum wyniesie ok. 3 220 MJ/m².
Dla projektowanych rozwiązań techniczno – budowlanych należy przyjąć przedział maksymalnej
gęstości obciążenia ogniowego:
2 000 < Q < 4 000 [MJ/m²].
Drugim takim pomieszczeniem jest magazyn odczynników i substancji chemicznych używanych w
procesach dydaktyczno – badawczych, znajdujący się również w części piwnicznej. W magazynie na
drewnianych regałach przechowywane są palne substancje chemiczne, materiały stałe oraz ciecze w
ilościach od kilku do kilkudziesięciu litrów tj.; chlorek metylu, toluen, benzen, alkohole, pentan itp.,
oraz inne.
Brak danych do matematycznych wyliczeń gęstości obciążenia ogniowego, natomiast na podstawie
oględzin magazynu odczynników można przyjąć, że gęstość obciążenia ogniowego jest zbliżona do
wartości 4 000 MJ/m², czyli w podobnym przedziale jak archiwum.
Zgodnie z informacją otrzymaną od Dziekana Wydziału Chemii (notatka z dnia 14.07.2009 r.)
powyższy magazyn jest przeznaczony do likwidacji.
VI.3
Kategoria zagrożenia ludzi, przewidywana ilość osób.
Budynek użyteczności publicznej przeznaczony na potrzeby szkolnictwa wyższego stanowi
podstawę do zaliczenia części nadziemnej - do kategorii ZL III zagrożenia ludzi.
Z uwagi na występowanie pomieszczeń przeznaczonych do przebywania w nich ponad 50
osób nie będących ich stałymi użytkownikami – dwie sale audytoryjne po 140 osób każda na
piętrach I - II oraz III – IV, należy je zaliczyć - do kategorii ZL I zagrożenia ludzi.
Część piwniczna zaliczona w części do kategorii ZL III oraz PM, piętro VII techniczne – PM.
Szacunkowa ilość osób w budynku ≈ 1 800 średnio ok. 200 osób na kondygnacji, najwięcej
osób może się znajdować na parterze ok. 600 osób, patrz rozdz. II pkt. 5 analizy.
VI.4 Klasa odporności pożarowej budynku, klasa odporności ogniowej elementów.
Dla budynku wysokiego (W) zaliczonego do kategorii zagrożenia ludzi ZL III + ZL I
należy przyjąć zgodnie z § 212 ust. 2 [3], klasę „B” odporności pożarowej.
Odporność ogniowa elementów budowlanych, § 216 ust. 1 [3] - dla klasy „B” odporności
pożarowej, elementy budynku w zakresie klasy odporności ogniowej winny spełniać co najmniej
następujące wymagania:
34
- główna konstrukcja nośna – R 120, stropy – REI 60,
- strop nad piwnicą – REI 120,
- ściany zewnętrzne – EI 60, ściany wewnętrzne – EI 30,
- konstrukcja dachu – R 30, przekrycie dachu – E 30.
Powyższe elementy budynku powinny być nierozprzestrzeniające ognia NRO.
Pomieszczenia techniczne, rozdzielnie elektryczne, centrale wentylacyjne, klimatyzacyjne, itp.
należy wydzielić ścianami i stropami o klasie EI 60 odporności ogniowej, a drzwi lub inne
zamknięcia otworów w ścianach wewnętrznych powinny posiadać co najmniej klasę EI 30
odporności ogniowej.
Pomieszczenia, w których będą umieszczone przeciwpożarowe zbiorniki wody, pompy wodne
instalacji przeciwpożarowych, maszynownie wentylacji do celów przeciwpożarowych oraz
rozdzielnie elektryczne, zasilające, niezbędne podczas pożaru, instalacje i urządzenia powinny
stanowić odrębną strefę pożarową.
W ścianach zewnętrznych pasy między kondygnacyjne powinny mieć wysokość co najmniej 0,8 m.
Pas oddzielający piwnice od kondygnacji parteru powinien mieć wysokość co najmniej 1,2 m ze
względu na pomieszczenia PM o gęstości obciążenia ogniowego powyżej 1 000 MJ/m².
Stosowanie materiałów i wyrobów budowlanych łatwo zapalnych do wykończenia
wnętrz oraz na drogach komunikacji ogólnej, służących celom ewakuacji jest zabronione.
Elementy konstrukcji i przekrycie dachu budynku niższego, usytuowanego bliżej niż 8 m od
ściany z otworami budynku wyższego, powinny być nierozprzestrzeniające ognia i mieć klasę
odporności ogniowej co najmniej R 30 dla elementów konstrukcji dachu i E 30 dla przekrycia dachu.
VI.5
Podział obiektu na strefy pożarowe.
Strefę pożarową stanowi budynek albo jego część oddzielona od innych budynków lub
innych części budynku elementami oddzielenia przeciwpożarowego § 226 ust. 1 [3].
Częścią budynku jest także jego kondygnacja, jeżeli klatki schodowe i szyby dźwigowe w
tym budynku są obudowane i zamykane drzwiami o klasie odporności co najmniej EI 30, oraz
wyposażone w urządzenia zapobiegające zadymieniu lub służące do usuwania dymu § 226 ust. 2,
oraz § 256 ust. 2 [3].
Dopuszczalna powierzchnia strefy pożarowej – budynek wysoki kategorii ZL III + ZL I,
może wynosić 2 500 m² § 227 ust. 1 [3], ponieważ powierzchnia kondygnacji nadziemnych wynosi 1
250 m², maksymalnie dwie kondygnacje powinny stanowić oddzielną strefę pożarową. Podział na
strefy pożarowe powinien być poprzedzony dokładną analizą poszczególnych kondygnacji ze
względu na koszty jakie pociąga za sobą wykonanie technicznych i budowlanych zabezpieczeń w
tym zakresie.
Kondygnacja podziemna - dopuszczalna powierzchnia strefy 1 250 m², § 227 ust. 2[3].
Zmniejszenie dopuszczalnej powierzchni strefy pożarowej kondygnacji podziemnej nie dotyczy
przypadku, gdy wyjścia ewakuacyjne z kondygnacji podziemnej prowadzą bezpośrednio na zewnątrz
budynku.
W piwnicach budynku znajdują się pomieszczenia magazynowe o dużym obciążeniu ogniowym
(archiwum, magazyn odczynników chemicznych), z tego względu powinny zostać wydzielone
pożarowo jako strefa PM – ścianami i stropami co najmniej REI 120 oraz drzwiami
przeciwpożarowymi EI 60 lub równoważnie.
35
Strefy pożarowe :
Cały obiekt podzielono zgodnie z kwalifikacją na następujące strefy :
• strefa nr 1 ZL-III w piwnicach / sale i pracownie ,/
• strefa nr 3 ZL-III na parterze,
• strefa nr 3 ZL-III + ZL I piętro 1 i 2,
• strefa nr 4 ZL-III + ZL I piętro 3 i 4,
• strefa nr 5 ZL-III piętro 5 i 6,
• strefa nr 6 ZL III budynek niski – usługi,
• strefę PM piętro VII na poddaszu / wentylatornie, maszynownie dźwigów /,
• strefa PM piwnice /archiwum, magazyn, pomieszczenia techniczne/.
VI.6
Pomieszczenia wydzielone pożarowo, oddzielenia przeciwpożarowe – wymagania.
1. Zgodnie z § 212 ust. 8 i 9 warunków technicznych [3] odrębne strefy pożarowe powinny
stanowić również wydzielone pożarowo pomieszczenia techniczne i magazynowe oraz
pomieszczenia w których są umieszczone przeciwpożarowe zbiorniki wody, pompy wodne
instalacji przeciwpożarowych, maszynownie wentylacji do celów przeciwpożarowych oraz
rozdzielnie elektryczne, zasilające niezbędne podczas pożaru, instalacje i urządzenia, a także
hydrofornie, kotłownie, węzły ciepłownicze, stacje transformatorowe itp.
2. Klasa odporności ogniowej oddzieleń przeciwpożarowych.
Elementami oddzielenia pożarowego są ściany, stropy, drzwi przeciwpożarowe i inne
zamknięcia o wymaganej odporności oraz ustalona odległość pomiędzy budynkami.
Klasa odporności ogniowej elementów oddzielenia przeciwpożarowego oraz zamknięć
i znajdujących się w nich otworów dla budynku wykonanego w klasie „B” odporności
pożarowej zgodnie z § 232 ust. 4 [3], powinna wynosić:
Klasa odporności ogniowej
Klasa
odporności
pożarowej
budynku
elementów oddzielenia
przeciwpożarowego
ścian i
stropów, z
wyjątkiem
stropów w
ZL
stropów
w ZL
drzwi
przeciwpożarowych
lub innych
zamknięć
przeciwpożarowych
1
2
3
„B"
REI 120
REI 60
drzwi z przedsionka
przeciwpożarowego
na korytarz i
do
pomieszczenia
na klatkę
*
schodową* )
4
5
6
E I 60
E I 30
E 30
*) Dopuszcza się osadzenie tych drzwi w ścianie o klasie odporności ogniowej, określonej dla drzwi w kol. 6,
znajdującej się między przedsionkiem a klatką schodową.
36
VI.7
Wymagania dla elementów budowlanych na granicy stref pożarowych.
Zadaniem ścian i stropów jako oddzieleń przeciwpożarowych jest niedopuszczenie do
rozprzestrzeniania się pożaru poza chronioną strefę pożarową poprzez elementy budynku oraz
otwory w nich znajdujące się.
Ściany i stropy stanowiące elementy oddzielenia przeciwpożarowego powinny być wykonane z
materiałów niepalnych, a występujące w nich otwory – obudowane przedsionkami
przeciwpożarowymi lub zamykane za pomocą drzwi przeciwpożarowych bądź innego zamknięcia
przeciwpożarowego § 232 ust. 1 [3].
W ścianie oddzielenia przeciwpożarowego łączna powierzchnia otworów, nie powinna
przekraczać 15% powierzchni ściany, a w stropie oddzielenia przeciwpożarowego - 0,5%
powierzchni stropu.
W ścianie oddzielenia przeciwpożarowego dopuszcza się wypełnienie otworów materiałem
przepuszczającym światło, takim jak luksfery, cegła szklana lub inne przeszklenie, jeżeli
powierzchnia wypełnionych otworów nie przekracza 10% powierzchni ściany, przy czym klasa
odporności ogniowej wypełnień nie powinna być niższa niż:
Wymagana klasa odporności
ogniowej ściany oddzielenia
przeciwpożarowego
Klasa odporności ogniowej wypełnienia otworu w ścianie
będącej obudową drogi
ewakuacyjnej
innej
1
2
3
R E I 120
E I 60
E 60
Ścianę oddzielenia przeciwpożarowego należy wznosić na własnym fundamencie lub na
stropie, opartym na konstrukcji nośnej o klasie odporności ogniowej nie niższej od odporności
ogniowej tej ściany.
W budynku Wydziału Inżynierii i Technologii Chemicznej PK wymagania dla oddzieleń
przeciwpożarowych powinny spełniać następujące elementy:
• Stropy pomiędzy kondygnacjami nadziemnymi – REI 60.
• Strop kondygnacji podziemnej – REI 120.
• Ściany wydzielające klatki schodowe i szyby windowe – EI 60,
w części podziemnej – EI 120,
• Ściany pomieszczeń technicznych EI 60
VI.8
Wymagania dla przepustów instalacyjnych.
1. Przepusty instalacyjne w elementach oddzielenia przeciwpożarowego powinny mieć klasę
odporności ogniowej EI wymaganą dla tych elementów.
2. Dopuszcza się nie instalowanie przepustów przeciwpożarowych dla pojedynczych rur
instalacji wodnych, kanalizacyjnych i ogrzewczych wprowadzanych przez strop i ściany do
pomieszczeń higieniczno sanitarnych § 234 ust. 1 i 2 [3]..
3. Przepusty instalacyjne o średnicy powyżej 4 cm przechodzące przez ściany i stropy dla
których jest wymagana klasa odporności ogniowej co najmniej EI 60 lub REI 60, powinny
mieć klasę odporności ogniowej [EI] tych elementów [dotyczy przejść przez ściany i stropy
nie będących elementami oddzielenia przeciwpożarowego] np. przejścia kablowe, przewody
kanalizacyjne itp., § 234 ust. 3 [3].
4. Główne, pionowe ciągi instalacji elektrycznych prowadzone w wydzielonych kanałach lub
szybach instalacyjnych powinny posiadać obudowę co najmniej EI 60, oraz być zamykane
klapami rewizyjnymi lub drzwiami EI 60.
37
5. Pionowe szyby instalacyjne powinny być podzielone przepustami o klasie odporności
ogniowej EI 60 (nie dotyczy przejść przez oddzielenia przeciwpożarowe o wymaganej klasie
odporności ogniowej REI 120).
6. Przejścia instalacji przez zewnętrzne ściany budynku, znajdujące się poniżej poziomu terenu,
powinny być zabezpieczone przed możliwością przenikania gazu do wnętrza budynku.
VI.9
Wymagania dla pomieszczeń wydzielonych pożarowo.
9.1 Klatki schodowe i szyby dźwigowe.
1. Klatki schodowe powinny być obudowane i oddzielone od poziomych dróg komunikacji
ogólnej oraz pomieszczeń przedsionkiem przeciwpożarowym § 246 ust. 1 „warunków
technicznych” [3].
2. Ściany wewnętrzne i stropy stanowiące obudowę klatek schodowych powinny mieć klasę
odporności ogniowej REI 60 (w piwnicy REI 120), biegi i spoczniki R 60.
3. Klatki schodowe i przedsionki przeciwpożarowe powinny być wyposażone w urządzenia
zapobiegające zadymieniu lub samoczynne urządzenia oddymiające uruchamiane za pomocą
systemu wykrywania dymu § 246 ust. 3 [3].
4. Przedsionek przeciwpożarowy powinien mieć wymiary rzutu poziomego nie mniejsze niż 1,4
x 1,4 m, ściany i strop, a także osłony lub obudowy przewodów elektroenergetycznych – z
wyjątkiem wykorzystywanych w przedsionku – o klasie odporności ogniowej co najmniej EI
60 wykonane z materiałów niepalnych oraz być zamykany drzwiami; od strony korytarza lub
pomieszczenia - drzwi EI 30, od strony klatki – drzwi E 30 oraz zabezpieczony przed
zadymieniem jak w pkt 3.
5. Schody prowadzące do piwnic powinny być zabezpieczone w sposób uniemożliwiający
omyłkowe zejście ludzi do piwnic w przypadku ewakuacji.
6. Szyby dźwigowe powinny być obudowane ścianami REI 60 (w części podziemnej REI 120),
wyposażone w urządzenia zapobiegające zadymieniu lub służące do usuwania dymu oraz
zamykane drzwiami co najmniej EI 30 (w części podziemnej EI 60 lub EI 30 + E 30), § 226
ust. 2 warunków technicznych [3].
9.2 Dźwig dla potrzeb ekip ratowniczych.
1. W budynku przynajmniej jeden dźwig powinien być przystosowany do potrzeb ekip
ratowniczych, wymagana nośność co najmniej 1 000 kg oraz kabina o wymiarach poziomych
nie mniejszych niż 1,1 x 2,1 m §§ 253-255 „warunków technicznych” [3].
2. Spocznik przed wejściem do dźwigu powinien być dostępny z przedsionka
przeciwpożarowego klatki schodowej.
3. Dopuszcza się przystosowanie do potrzeb ekip ratowniczych dźwigu, który nie spełnia
wymagań określonych w pkt 2, jeżeli hol, w którym on się znajduje, jest zamykany w razie
pożaru drzwiami o klasie odporności ogniowej co najmniej EI 60.
4. Ściany i stropy szybu dźwigu powinny mieć klasę odporności ogniowej EI 60 (w piwnicy EI
120), a drzwi EI 30 (w piwnicy EI 60) – nie dotyczy drzwi dźwigu dostępnego przez
przedsionek przeciwpożarowy.
5. Szyb dźwigu powinien być wyposażony w urządzenia zapobiegające zadymieniu lub służące
do usuwania dymu.
9.3 Ściany oddzielające pomieszczenia magazynowe o gęstości obciążenia ogniowego
2 000 < Q < 4 000 MJ/m² (archiwum, magazyn odczynników itp.).
38
Klasa odporności ogniowej ścian:
Klasa odporności ogniowej zamknięć otworów (w tym drzwi) :
- REI 120.
- EI 60.
9.4 Ściany oddzielające pomieszczenia techniczne, maszynownie wentylacyjne itp.
Klasa odporności ogniowej ścian i stropu:
- REI 60.
Klasa odporności ogniowej zamknięć otworów (w tym drzwi): - EI 30.
VI.10 Warunki ewakuacji, oświetlenie awaryjne.
10.1 Warunki ewakuacji.
1. Z pomieszczeń przeznaczonych na pobyt ludzi powinna być zapewniona możliwość
ewakuacji w bezpieczne miejsce na zewnątrz budynku lub do sąsiedniej strefy pożarowej,
bezpośrednio lub drogami komunikacji ogólnej określanymi jako „drogi ewakuacyjne”.
2. Bezpieczeństwo użytkownikom obiektu w zakresie ewakuacji powinno być zapewnione
szczególnie poprzez następujące elementy:
- dostateczną ilość i szerokość wyjść ewakuacyjnych,
- odpowiednią do kategorii długość, szerokość i wysokość przejść oraz dojść,
- bezpieczną pożarowo obudowę i wydzielenia dróg ewakuacyjnych,
- oświetlenie awaryjne i przeszkodowe w miejscach, w których jest ono niezbędne.
3. W pomieszczeniach od najdalszego miejsca, w którym może przebywać człowiek, do wyjścia
ewakuacyjnego na drogę ewakuacyjną lub do innej strefy pożarowej albo na zewnątrz
budynku powinno być zapewnione przejście o szerokości minimum 0,9 m, o długości
nieprzekraczającej w strefach pożarowych ZL – 40 m, w pozostałych – 75 m.
4. Pomieszczenie powinno mieć co najmniej dwa wyjścia ewakuacyjne oddalone od siebie o co
najmniej 5 m, jeżeli jest przeznaczone do jednoczesnego przebywania w nim ponad 50 osób
(dotyczy w szczególności sal audytoryjnych).
5. Dopuszczalne długości dojść ewakuacyjnych w poszczególnych strefach pożarowych określa
poniższa tabela:
Długość dojścia w m
Rodzaj strefy pożarowej
przy jednym
dojściu
przy co najmniej 2
1
dojściach
2
3
(pomieszczenia powyżej 50
osób)
10
40
ZL III
30
2
60
PM
(długość przejścia 75 m.)
30
2
100
1
ZL I
1)
Dla dojścia najkrótszego, przy czym dopuszcza się dla drugiego dojścia długość większą o 100% od najkrótszego.
Dojścia te nie mogą się pokrywać ani krzyżować.
2)
W tym nie więcej niż 20 m na poziomej drodze ewakuacyjnej.
6. Szerokość drzwi stanowiących wyjście ewakuacyjne z budynku, a także szerokość drzwi na
drodze ewakuacyjnej z klatki schodowej, prowadzących na zewnątrz budynku powinna być
39
nie mniejsza niż szerokość biegu klatki schodowej, tzn. co najmniej 1,2 m, a drzwi powinny
się otwierać na zewnątrz.
7. Szerokość drzwi w świetle na drodze ewakuacyjnej, nie wymienionych wyżej, powinna
wynosić 0,9 m w świetle.
8. Zgodnie z § 242, ust. 4 warunków technicznych [3] skrzydła drzwi, stanowiących wyjście na
drogę ewakuacyjną, nie mogą, po ich całkowitym otwarciu, zmniejszać wymaganej
szerokości tej drogi.
9. Korytarze powinny być podzielone na odcinki nie dłuższe niż 50 m, drzwiami
dymoszczelnymi lub innymi urządzeniami technicznymi, zabezpieczającymi przed
rozprzestrzenianiem się dymu.
10. Wysokość drzwi na drogach ewakuacyjnych, powinna wynosić co najmniej 2 m.
11. Wysokość korytarza po założeniu sufitów podwieszonych powinna wynosić nie mniej niż 2,2
m, przy czym długość obniżonego odcinka nie może być większa niż 1,5 m.
12. Obudowa poziomych dróg ewakuacyjnych powinna mieć klasę EI 30 odporności ogniowej.
Jeżeli wyjście z klatki nie prowadzi bezpośrednio na zewnątrz, obudowa poziomej drogi
ewakuacyjnej (korytarza z klatki schodowej do wyjścia na zewnątrz) powinna mieć klasę EI
60 odporności ogniowej, a znajdujące się w tej obudowie otwory powinny być zabezpieczone
zamknięciami (drzwiami), o klasie odporności ogniowej co najmniej EI 30 (dotyczy klatki
obok sal audytoryjnych).
13. Drzwi i inne zamknięcia otworów o wymaganej klasie odporności ogniowej powinny być
zaopatrzone w urządzenia, zapewniające samoczynne zamykanie otworu w razie pożaru (np.
samozamykacze).
Należy też zapewnić możliwość ręcznego otwierania drzwi służących do ewakuacji.
14. Szerokość poziomych dróg ewakuacyjnych powinna być obliczona proporcjonalnie do liczby
osób mogących przebywać jednocześnie na danej kondygnacji budynku, przyjmując co
najmniej 0,6 m na 100 osób, lecz nie mniej niż 1,40 m.
15. Dopuszcza się zmniejszenie poziomej drogi ewakuacyjnej do 1,2 m, jeżeli jest ona
przeznaczona do ewakuacji nie więcej niż 20 osób.
16. Szerokość użytkową schodów stałych mierzy się między wewnętrznymi krawędziami
poręczy, a w przypadku balustrady jednostronnej - między wykończoną powierzchnią ściany,
a wewnętrzną krawędzią poręczy tej balustrady. Szerokości te nie mogą być ograniczane
przez zainstalowane urządzenia oraz elementy budynku (szer. minimalna biegu - 1,20 m,
spocznika – 1,50 m).
17. Poziome drogi ewakuacyjne powinny posiadać zabezpieczenia techniczno – budowlane
zabezpieczające przed zadymieniem.
18. Drzwi wyjściowe na zewnątrz w poziomie parteru należy wyposażyć w urządzenia
antypaniczne.
10.2 Awaryjne oświetlenie ewakuacyjne.
1. Awaryjne oświetlenie zapasowe należy stosować w pomieszczeniach, w których nawet
krótkotrwałe wyłączenie oświetlenia podstawowego może spowodować zagrożenie życia lub
zdrowia, ludzi poważne zagrożenie środowiska, lub znaczne straty materialne.
2. Awaryjne oświetlenie ewakuacyjne jest wymagane na drogach ewakuacyjnych w całym
budynku. Czas działania oświetlenia ewakuacyjnego nie może być krótszy niż 1 godzina od
zaniku oświetlenia podstawowego.
3. Oświetlenie dodatkowe (przeszkodowe) należy stosować w pomieszczeniach użytkowanych
przy zgaszonym oświetleniu podstawowym dla uwidocznienia przeszkód wynikających z
układu budynku, drogi komunikacyjnej lub sposobu jego użytkowania.
40
4. Oświetlenie awaryjne oraz podświetlone znaki wskazujące kierunki ewakuacji powinny być
wykonane zgodnie z Polskimi Normami dotyczącymi wymagań w tym zakresie.
VI.11 Elementy wykończenia wnętrz.
W całym obiekcie stosowanie łatwo zapalnych przegród , stałych elementów wyposażenia i
wystroju wnętrz oraz wykładzin podłogowych łatwo zapalnych jest zabronione.
1. Zabronione jest również stosowanie:
• do wykończenia wnętrz materiałów łatwo zapalnych, których produkty rozkładu
termicznego są bardzo toksyczne lub intensywnie dymiące,
• materiałów i wyrobów budowlanych łatwo zapalnych na drogach komunikacji ogólnej,
służących celom ewakuacji.
2. Zastosowane dywany lub wykładzina podłogowa powinny posiadać cechę materiału trudno
zapalnego stwierdzoną przez kompetentne jednostki naukowo badawcze.
3. Okładziny sufitów oraz sufity podwieszone powinny być wykonane z materiałów niepalnych
lub niezapalnych , niekapiących i nieodpadających pod wpływem ognia.
4. Stosowane materiały do wystroju i wyposażenia wnętrz powinny posiadać odpowiednie
aprobaty techniczne i certyfikaty uprawnionych jednostek naukowo badawczych.
VI.12 Zabezpieczenie przeciwpożarowe instalacji użytkowych.
12.1. W budynku występują instalacje wewnętrzne :
1.
2.
3.
4.
5.
6.
7.
8.
Instalacja zimnej, ciepłej wody.
Instalacja kanalizacji sanitarnej.
Instalacja ogrzewcza.
Instalacja wentylacji mechanicznej.
Instalacje klimatyzacji.
Instalacja elektryczna i odgromowa.
Instalacja telefoniczna.
Instalacja oświetlenia awaryjnego.
12.2. Wymagania dla instalacji wentylacji i klimatyzacji.
1. Różnorodność mediów które powinny być usunięte przy pomocy wentylacji wymaga
dogłębnej analizy rozmieszczenia kratek nawiewnych i wywiewnych oraz prowadzenia
przewodów wentylacyjnych. Konieczność taka wynika z różnej gęstości par i gazów
względem powietrza, które powinny zostać usunięte z pomieszczeń. Trudnością dodatkową
jest częsta zmiana odczynników, substancji używanych do prac badawczych. W czasie kilku
godzin możemy mieć do czynienia z parami pełzającymi lub lżejszymi od powietrza, więc
lokalizacja odciągów musi uwzględniać te parametry.
2. Przewody wentylacyjne powinny być wykonane i prowadzone w sposób uniemożliwiający
oddziaływanie w przypadku pożaru na elementy budowlane z siłą większą niż 1 kN, a także
w taki sposób, aby przejście przez przegrody umożliwiało kompensację wydłużeń przewodu.
3. Zamocowania przewodów do elementów budowlanych powinny być wykonane z
materiałów niepalnych , zapewniających przejęcie siły powstającej w przypadku pożaru w
czasie nie krótszym niż wymagany dla klasy odporności ogniowej przewodu lub klapy
odcinającej.
4. W przewodach wentylacyjnych nie należy prowadzić innych instalacji.
41
5. Przewody wentylacyjne i klimatyzacyjne w miejscu przejścia przez elementy oddzielenia
przeciwpożarowego powinny być wyposażone w przeciwpożarowe klapy odcinające o klasie
odporności ogniowej równej klasie odporności ogniowej oddzielenia przeciwpożarowego
z uwagi nasz czelność ogniową izolacyjność ogniową i dymoszczelność (EIS).
6. Przewody wentylacyjne i klimatyzacyjne samodzielne lub obudowane prowadzone przez
strefę pożarową, której nie obsługują, powinny mieć klasę odporności ogniowej wymaganą
dla elementów oddzielenia przeciwpożarowego tych stref pożarowych z uwagi nasz czelność
ogniową izolacyjność ogniową i dymoszczelność (EIS), lub powinny być wyposażone
w przeciwpożarowe klapy odcinające jw.
7. Klapy odcinające niezależnie od zastosowanego wyzwalacza termicznego muszą być
uruchamiane przez system sygnalizacji pożarowej.
12.3. Wymagania dla instalacji elektrycznych i odgromowych.
1. Główny wyłącznik prądu należy zlokalizować w pobliżu głównego wejścia do budynku lub
złącza i odpowiednio oznakować. Wyłącznik powinien odcinać dopływ prądu do wszystkich
obwodów z wyjątkiem obwodów zasilających urządzenia, których funkcjonowanie jest
niezbędne podczas pożaru ( oddymianie, pompownia p.poż. itp.).
2. Odcięcie dopływu prądu przeciwpożarowym wyłącznikiem nie może spowodować
samoczynnego załączenia drugiego źródła energii elektrycznej, w tym zespołu
prądotwórczego, z wyjątkiem źródła zasilającego oświetlenie awaryjne.
3. Przejścia kablowe pomiędzy strefami pożarowymi należy zabezpieczyć masami
ognioodpornymi co najmniej EI 60. Urządzenia elektryczne jak tablice rozdzielcze, gniazda,
wyłączniki instalowane w ścianach nie mogą obniżać ich odporności ogniowej.
4. Klapy rewizyjne umożliwiające dostęp do pionowych ciągów instalacji elektrycznych
powinny być niepalne i posiadać klasę EI 60 odporności ogniowej.
5. Przewody i kable elektryczne wraz z zamocowaniami stosowane w systemach zasilania i
sterowania urządzeniami służącymi ochronie przeciwpożarowej powinny zapewniać ciągłość
dostawy energii elektrycznej w warunkach pożaru przez wymagany czas działania urządzenia
przeciwpożarowego, jednak nie mniejszy niż 90 minut.
6. Ochrona odgromowa podstawowa, instalacja piorunochronna powinna być wykonana zgodnie
z Polską Normą dotyczącą ochrony odgromowej obiektów budowlanych.
VI.13 Dobór urządzeń przeciwpożarowych.
Budynek Wydziału Inżynierii i Technologii Chemicznej Politechniki Krakowskiej powinien
być wyposażony w urządzenia przeciwpożarowe zastosowanie których wynika ze sposobu jego
użytkowania oraz potrzeby zapewnienia pełnego bezpieczeństwa w zakresie ochrony przed
pożarem osób w nim przebywających.
Zgodnie z aktualnie obowiązującymi przepisami w budynku powinny być zainstalowane
urządzenia służące do wykrywania i zwalczania pożaru lub ograniczenia jego skutków, a w
szczególności:
1. Wewnętrzna instalacja wodociągowa przeciwpożarowa składająca się z sieci hydrantów
wewnętrznych 25 i zaworów 52 w strefach ZL i hydrantów 52 w strefie PM, umieszczonych
przy drogach komunikacji ogólnej, obejmujących ochroną całą powierzchnię budynku (stref
pożarowych).
2. System sygnalizacji pożarowej, obejmujący urządzenia sygnalizacyjno-alarmowe, służące do
samoczynnego wykrywania i przekazywania informacji o pożarze.
42
3. Dźwiękowy System Ostrzegawczy, umożliwiający rozgłaszanie sygnałów ostrzegawczych i
komunikatów głosowych dla potrzeb bezpieczeństwa osób przebywających w budynku,
nadawanych automatycznie po otrzymaniu sygnału z systemu sygnalizacji pożarowej, a także
przez operatora.
4. System zapobiegający zadymieniu lub samoczynne urządzenia oddymiające przedsionki,
drogi ewakuacyjne i szyby dźwigowe, uruchamiane za pomocą systemu wykrywania dymu
oraz rozwiązania techniczno – budowlane zabezpieczające przed zadymieniem poziomych
dróg ewakuacyjnych.
5. Awaryjne oświetlenie ewakuacyjne.
Zgodnie z § 3, ust. 1 rozporządzenia [4] urządzenia przeciwpożarowe w budynku powinny być
wykonane zgodnie z projektem uzgodnionym z rzeczoznawcą pod względem ochrony
przeciwpożarowej, a warunkiem dopuszczenia do ich użytkowania jest przeprowadzenie
odpowiednich dla danego urządzenia prób i badań, potwierdzających prawidłowość ich działania.
Zaleca się aby w trakcie użytkowania, konserwacja urządzeń przeciwpożarowych była
przeprowadzana przez specjalistyczne firmy legitymujące się stosownym certyfikatem.
13.1. Wewnętrzna instalacja wodociągowa przeciwpożarowa.
1. Hydranty wewnętrzne 25 i 52 oraz zawory 52 powinny być umieszczane przy drogach
komunikacji ogólnej, a w szczególności:
- przy wejściach do budynku i klatek schodowych na każdej kondygnacji budynku,
- w przejściach i na korytarzach, w tym w holach i na korytarzach poszczególnych
kondygnacji,
- zaleca się lokalizację zaworów hydrantowych w przedsionkach przeciwpożarowych, a
dopuszcza na klatkach schodowych.
2. Instalacja wodociągowa przeciwpożarowa powinna zapewniać możliwość poboru wody z
dwóch sąsiednich hydrantów przyjmując minimalną wydajność dla hydrantu 25 = 1,0
dm³/s., dla hydrantu i zaworu 52 = 2,5 dm³/s (jednocześnie min. 12 dm³/s)
3. Instalacja wodociągowa powinna zapewniać możliwość jednoczesnego poboru wody na
kondygnacji podziemnej i położonej na wysokości powyżej 25 m (piętro VI),
z czterech sąsiednich hydrantów wewnętrznych lub zaworów 52.
4. Hydranty powinny pokrywać swoim zasięgiem powierzchnię chronionego budynku, strefy
pożarowej lub pomieszczenia z uwzględnieniem:
1) zasięgu hydrantu 25 wynoszącego 33 m przy 30 metrowym wężu,
2) zasięgu hydrantu 52 wynoszącego 30 m przy 20 metrowym wężu.
5. Przewody instalacji wodociągowej przeciwpożarowej powinny być wykonane z materiałów
niepalnych. W przypadku wykonania instalacji z materiałów palnych, przewody powinny
być obudowane ze wszystkich stron osłonami o klasie odporności ogniowej co najmniej EI
60.
6. Przewody zasilające instalacji wodociągowej przeciwpożarowej należy zabezpieczyć przed
możliwością jej zamarznięcia.
7. Ciśnienie na zaworze położonym najniekorzystniej ze względu na wysokość i opory
hydrauliczne nie może być niższe niż 0,2 MPa.
8. Średnice nominalne przewodów powinny wynosić co najmniej DN 25 – dla hydrantów 25 i
DN 50 – dla hydrantów 52 oraz DN 80 dla zaworów 52.
9. Hydranty wewnętrzne 25 i 52 należy lokalizować przy drogach komunikacji ogólnej tak, aby
była zapewniona dostateczna przestrzeń do rozwinięcia linii gaśniczej.
43
10. Zawory odcinające hydrantów powinny być umieszczone na wysokości 1,35 m. od poziomu
posadzki w widocznym i dostępnym miejscu.
11. Zasilanie hydrantów wewnętrznych powinno być zapewnione przez co najmniej 1 godzinę.
12. Hydranty powinny spełniać wymagania Polskich Norm w tym zakresie.
13. Do zasilania w wodę instalacji wodociągowej przeciwpożarowej w budynku wydziału
Chemii PK powinien być zapewniony dodatkowy zapas wody zgromadzony w jednym
lub kilku zbiornikach o łącznej pojemności nie mniejszej niż 100 m³.
13.2. System automatycznej sygnalizacji pożarowej.
Zadaniem automatycznego systemu sygnalizacji pożarowej jest wczesne wykrywanie pożaru,
zadymienia, oraz sygnalizowanie i alarmowanie o nim. W wyniku zasygnalizowania zagrożenia
zostają podjęte działania przewidziane procedurą, takie jak: powiadomienie ochrony obiektu,
ewakuacja ludzi i mienia, wezwanie Straży Pożarnej za pośrednictwem systemów transmisji alarmu,
uruchomienie urządzeń przeciwpożarowych itp.
Wykrycie pożaru lub zadymienia przez system.
1. Po otrzymaniu sygnału pożarowego z czujki lub przycisku znajdującego się w danej
strefie pożarowej na wyświetlaczu centrali SSP powinien wyświetlić się dokładny opis
alarmującego
czujnika
oraz
uruchomić
się
alarm
I
stopnia.
Alarm I stopnia (czas trwania 30 sec.) nie powinien uruchamiać sygnalizatorów
akustycznych.
2. Zadaniem ochrony obiektu jest potwierdzenie przyjęcia alarmu oraz przeprowadzenie
czynności rozpoznawczych. W przypadku braku reakcji ze strony osób ochrony obiektu,
centrala SSP po upływie 60 sec. powinna generować automatycznie alarm II stopnia .
3. Potwierdzenie przez ochronę alarmu I stopnia wydłuża czas sygnalizacji alarmu
maksymalnie do 210 sec. W tym czasie służba ochrony rozpoznaje zagrożenie i albo
kasuje alarm usuwając we własnym zakresie incydent (przyczynę alarmu), albo
potwierdza alarm.
4. Nieskasowanie w powyższym czasie alarmu I stopnia lub jego potwierdzenie poprzez
użycie sygnalizatora ręcznego (ROP) powoduje wywołanie stanu alarmu II stopnia.
ALARM II stopnia powinien spowodować:
• uruchomienie sygnalizatorów akustycznych,
• automatyczne przekazanie alarmu przez system monitoringu do Straży Pożarnej,
• uruchomienie systemów oddymiania w klatkach schodowych, systemów
zabezpieczających na drogach ewakuacyjnych umożliwiających ewakuację osób
znajdujących się w budynku,
• sprowadzenie wind do poziomu parteru i ich zablokowanie z otwartymi drzwiami.
• wyłączenie central wentylacji bytowej i klimatyzacji,
• zwolnienie zamków drzwi na drogach ewakuacyjnych,
• zwolnienie blokad zamków drzwi chroniących przed zadymieniem, które w stanie
normalnym są otwarte,
• zamknięcie przeciwpożarowych klap odcinających w kanałach wentylacyjnych i
klimatyzacyjnych.
13.3. Dźwiękowy System Ostrzegawczy.
44
Zgodnie z § 25 ust. 1 pkt 5 Rozporządzenia MSW i A z dnia 21 kwietnia 2006 r. w sprawie ochrony
przeciwpożarowej budynków, innych obiektów budowlanych i terenów [4], budynek należy
wyposażyć w dźwiękowy system ostrzegawczy (DSO), umożliwiający rozgłaszanie sygnałów
ostrzegawczych i komunikatów głosowych dla potrzeb bezpieczeństwa osób przebywających w
budynku, nadawanych automatycznie po otrzymaniu sygnału z systemu sygnalizacji pożarowej, a
także przez operatora.
W przypadku zastosowania DSO, nie należy stosować innych pożarowych urządzeń alarmowych
akustycznych służących alarmowaniu użytkowników, za wyjątkiem osób ochrony obiektu.
13.4. Urządzenia zapobiegające zadymieniu – wentylacja oddymiająca.
1. Klatki schodowe i przedsionki przeciwpożarowe stanowiące drogę ewakuacyjną w budynku
oraz szyby dźwigowe (z uwagi na poziomy podział na strefy pożarowe) należy wyposażyć w
urządzenia zapobiegające zadymieniu lub samoczynne urządzenia oddymiające uruchamiane
za pomocą systemu wykrywania dymu.
2. Poziome drogi ewakuacyjne powinny posiadać rozwiązania techniczno – budowlane
zabezpieczające je przed zadymieniem.
3. Instalacja wentylacji oddymiającej powinna:
a) zapewnić usuwanie dymu z intensywnością zapewniającą, że w czasie potrzebnym do
ewakuacji ludzi na chronionych przejściach i drogach ewakuacyjnych, nie wystąpi
zadymienie lub temperatura uniemożliwiające bezpieczną ewakuację,
b)mieć stały dopływ powietrza zewnętrznego dla uzupełnienia braków w wyniku jego
wypływu wraz z dymem.
4. Przewody wentylacji oddymiającej, obsługujące:
a) wyłącznie jedną strefę pożarową, powinny mieć co najmniej klasę odporności ogniowej z
uwagi na szczelność ogniową i dymoszczelność – E 600 S, co najmniej taką, jak klasa
odporności ogniowej stropu określona w § 216, przy czym dopuszcza się stosowanie klasy E
300 S, jeżeli wynikająca z obliczeń temperatura dymu powstającego w czasie pożaru nie
przekracza 300º C.
b) więcej niż jedną strefę pożarową, powinny mieć klasę odporności ogniowej EIS, co
najmniej taką jak klasa odporności stropu określona w § 216.
5. Klapy odcinające do przewodów wentylacji oddymiającej, obsługujące:
a) wyłącznie jedną strefę pożarową, powinny być uruchamiane automatycznie i mieć klasę
odporności ogniowej z uwagi na szczelność ogniową i dymoszczelność – E 600 S AA, co
najmniej taką, jak klasa odporności ogniowej stropu określona w § 216, przy czym
dopuszcza się stosowanie klasy E 300 S AA, jeżeli wynikająca z obliczeń temperatura dymu
powstającego w czasie pożaru nie przekracza 300º C,
b) więcej niż jedną strefę pożarową, powinny być uruchamiane automatycznie i mieć klasę
odporności ogniowej EIS AA, co najmniej taką jak klasa odporności stropu określona w §
216.
6. Wentylatory oddymiające powinny mieć klasę:
a) F 600 60, jeżeli przewidywana temperatura dymu przekracza 4 000º C,
b) F 400 120 w pozostałych przypadkach, przy czym dopuszcza się inne klasy, jeżeli z
analizy obliczeniowej temperatury dymu oraz zapewnienia bezpieczeństwa ekip
ratowniczych wynika taka możliwość.
7. Klapy dymowe w grawitacyjnej wentylacji oddymiającej powinny mieć klasę:
a) B300 30 – dla klap otwieranych automatycznie,
b) B600 30 – dla klap otwieranych wyłącznie w sposób ręczny.
45
8. W przypadku zastosowania innych urządzeń zapobiegających zadymieniu
(np. nadciśnienie) powinny one spełniać wymagania odnośnych norm w tym zakresie.
13.5. Awaryjne oświetlenie ewakuacyjne.
1. Oświetlenie ewakuacyjne należy stosować na wszystkich drogach ewakuacyjnych.
2. Natężenie oświetlenia na drodze ewakuacyjnej o szerokości do 2 m mierzone w jej osi przy
podłodze powinno wynosić ≥ 1 Lx. W obszarze środkowym, który jest nie mniejszy niż
połowa szerokości tej drogi, natężenie oświetlenia nie może się zmniejszyć o więcej niż 50%.
3. Znaki ewakuacyjne znajdować się powinny przy wszystkich wyjściach bezpieczeństwa i przy
wszystkich wyjściach służących do ewakuacji.
4. Wzdłuż dróg ewakuacyjnych znaki ewakuacyjne powinny być oświetlone albo podświetlone.
5. Aby osiągnąć wymaganą widoczność opraw należy je montować nad wyjściami awaryjnymi
i wzdłuż dróg ewakuacyjnych, co najmniej na wysokości 2 m od podłogi.
6. Jeśli wyjście ewakuacyjne nie jest bezpośrednio widoczne, to muszą być zamontowane
dodatkowe oprawy wskazujące drogę do tego wyjścia.
7. Oprawy oświetlenia ewakuacyjnego muszą być przy każdych drzwiach wyjściowych oraz
tam, gdzie jest to nieodzowne dla uwidocznienia miejsc potencjalnie niebezpiecznych oraz
tam, gdzie są zamontowane urządzenia bezpieczeństwa. Do miejsc, które szczególnie należy
oświetlić zalicza się:
1) każde drzwi wyjściowe używane w czasie ewakuacji,
2) schody, które należy oświetlić w taki sposób, aby każdy stopień był bezpośrednio
oświetlony oraz spoczniki schodów,
3) miejsca zmiany poziomu drogi ewakuacyjnej,
4) miejsca w pobliżu wyjść ewakuacyjnych i znaków bezpieczeństwa,
5) miejsca przy każdej zmianie kierunku drogi ewakuacyjnej,
6) miejsca na skrzyżowaniu dróg ewakuacyjnych i korytarzy,
7) miejsca poza i w pobliżu ostatniego wyjścia (tzn. również na zewnątrz budynku przy
wyjściach ewakuacyjnych),
8) miejsca w pobliżu każdego urządzenia przeciwpożarowego1 i urządzenia sygnalizacji
pożarowej, muszą mieć zapewnione natężenie oświetlenia min. 5 Lx.
8. Oprawy
oświetlenia
ewakuacyjnego
powinny
odpowiadać
normie
PN-EN 60598-2-22 :2001 Dział 22: „Oprawy oświetlenia awaryjnego”.
W każdym miejscu drogi ewakuacyjnej powinien być widoczny przynajmniej jeden
znak ewakuacyjny, w sposób jednoznaczny określający kierunek ewakuacji.
VI.14 Wyposażenie w gaśnice.
Budynek należy wyposażyć w podręczny sprzęt gaśniczy – jedna jednostka masy środka gaśniczego
2 kg (lub 3 dm³), na 100 m² powierzchni. Gaśnice powinny być usytuowane przy głównych
wejściach oraz drogach komunikacyjnych, przy wyjściach z pomieszczeń.
Przy rozmieszczaniu sprzętu gaśniczego w budynku należy stosować następujące zasady:
1
Mogą występować następujące urządzenia przeciwpożarowe:
1) samoczynne urządzenia oddymiające,
2) system sygnalizacji pożarowej,
3) hydranty 25 lub hydranty i zawory 52,
46
1. Sprzęt powinien być umieszczany w miejscach łatwo dostępnych i widocznych (wejścia,
przejścia, korytarze), oraz nie narażonych na uszkodzenia mechaniczne i działanie źródeł
ciepła (np. grzejniki).
2. W tych samych miejscach na każdej kondygnacji, jeżeli pozwalają na to istniejące warunki.
3. Odległość z każdego miejsca w budynku, w którym może przebywać człowiek, do najbliższej
gaśnicy nie powinna być większa niż 30 m.
4. Miejsca usytuowania sprzętu powinny być oznakowane znakami informacyjnymi wg PN92/N-01256.01. Znaki bezpieczeństwa. Ochrona przeciwpożarowa.
5. Do sprzętu należy zapewnić wolny dostęp o szerokości co najmniej 1,0 m.
VI.15 Zaopatrzenie w wodę do zewnętrznego gaszenia pożaru.
1. Stosownie do § 5, ust.2 rozporządzenia [5] woda do celów przeciwpożarowych do
zewnętrznego gaszenia pożaru dla budynku zakwalifikowanego do grupy budynków
użyteczności publicznej powinna być zapewniona w ilości 20 dm3/s łącznie z co najmniej
dwóch hydrantów . (taka sama ilość wody wynika również z tytułu powierzchni strefy i
gęstości obciążenia ogniowego w pomieszczeniach PM).
2. Na sieci wodociągowej przeciwpożarowej powinny być stosowane hydranty zewnętrzne
nadziemne o średnicy nominalnej DN 80.
3. Hydranty zewnętrzne zainstalowane na sieci wodociągowej przeciwpożarowej powinny być
od niej odcinane zasuwami w sposób umożliwiający ich odłączanie od sieci. Zasuwy
powinny znajdować się w odległości, co najmniej 1 m od hydrantu i pozostawać w położeniu
otwartym.
4. Hydranty zewnętrzne na sieci wodociągowej przeciwpożarowej powinny być rozmieszczone
wzdłuż dróg i ulic oraz przy ich skrzyżowaniach, przy zachowaniu odległości:
• od krawędzi drogi lub ulicy - do 15 m;
• od chronionego budynku lub kompleksu budowlanego - do 75 m;
• od ściany budynku - co najmniej 5 m.
5. Wydajność nominalna hydrantu zewnętrznego, przy ciśnieniu nominalnym 0,2 MPa
mierzonym na zaworze hydrantowym podczas poboru wody, powinna wynosić, co najmniej
dla hydrantu nadziemnego o średnicy nominalnej DN 80 - 10 dm3/s.
VI.16 Drogi pożarowe.
Do budynku zgodnie z § 11, ust.1 rozporządzenia MSW i A [5], powinna być doprowadzona
droga pożarowa o utwardzonej nawierzchni, umożliwiająca dojazd o każdej porze roku pojazdów
jednostek Straży Pożarnej.
Droga pożarowa powinna spełniać następujące wymagania:
1. Droga pożarowa powinna umożliwić przejazd pojazdu bez zawracania lub być zakończona:
objazdem pętlicowym, placem manewrowym o wymiarach co najmniej 20×20 m, albo
w sposób równorzędny. Wymaganie to nie dotyczy końcowego odcinka drogi pożarowej
o długości do 15 m.
2. Droga
pożarowa
powinna
przebiegać
wzdłuż
dłuższego
boku
budynku,
a w przypadku, gdy szerokość budynku jest większa niż 60 m - z jego dwóch stron.
3. Bliższa krawędź drogi pożarowej powinna być oddalona od ściany budynku o 5 - 15 m, a
pomiędzy drogą pożarową i ścianą budynku nie powinny występować stałe elementy
zagospodarowania terenu o wysokości przekraczającej 3 m lub drzewa.
47
4. Budynek, powinien mieć połączenie z drogą pożarową, utwardzonym dojściem o szerokości
minimalnej 1,5 m i długości nie większej niż 50 m, tych wyjść ewakuacyjnych z kompleksu,
poprzez które jest możliwy dostęp, bezpośrednio lub drogami ewakuacyjnymi, do każdej
strefy pożarowej.
5. Najmniejszy promień zewnętrznego łuku drogi pożarowej powinien wynosić co najmniej 11
m.
6. Zgodnie z wymogami § 13.ust.3 rozporządzenia [5] minimalna szerokość drogi pożarowej
powinna wynosić 4 m, a jej nachylenie podłużne nie powinno przekraczać 5 % na całej
długości budynku, oraz na odcinku 10 m przed i za tym budynkiem.
7. Droga powinna wytrzymać dopuszczalny nacisk na oś co najmniej 100 kN.
8. Minimalna szerokość drogi pożarowej, (poza budynkiem) powinna wynosić 3,5 m
9. Droga pożarowa powinna być oznakowana wg zasad określonych w PN [21-25].
VI.17 Oznakowanie ewakuacyjne, pożarnicze tablice informacyjne.
Oznakowania, znakami zgodnymi z Polskimi Normami [23-27], dotyczącymi znaków
bezpieczeństwa wymagają:
1. Drogi ewakuacyjne oraz pomieszczenia, z których wymagane są co najmniej 2 wyjścia
ewakuacyjne, w sposób zapewniający dostarczenie informacji niezbędnych do ewakuacji.
2. Miejsca usytuowania urządzeń przeciwpożarowych, hydrantów i gaśnic.
3. Miejsca usytuowania elementów sterujących urządzeniami przeciwpożarowymi.
4. Miejsca usytuowania przeciwpożarowych wyłączników prądu, kurków głównej instalacji
gazowej oraz materiałów niebezpiecznych pożarowo.
5. Pomieszczenia, w których występują materiały niebezpieczne pożarowo.
6. Miejsca zbiórki do ewakuacji, miejsca lokalizacji kluczy do wyjść ewakuacyjnych.
7. Dźwigi dla ekip ratowniczych.
VI.18
Warunki doboru wyrobów budowlanych.
1. Stosownie do odnośnych przepisów przy doborze wyrobów budowlanych służących do
ochrony przeciwpożarowej lub posiadających narzucone cechy przeciwpożarowe takie jak:
odporność ogniowa, dymoszczelność, stopień rozprzestrzeniania ognia, dymotwórczość,
wytwarzanie płonących kropli i odpadów przez palący się wyrób należy obowiązkowo
sprawdzać, czy przewidziane w projekcie materiały budowlane są dopuszczone do obrotu i
stosowania.
2. Dopuszczonymi do stosowania są wyroby budowlane:
- oznaczone przez producenta znakiem
z wystawioną na podstawie posiadanego
CERTYFIKATU ZGODNOŚCI DEKLARACJĄ ZGODNOŚCI,
- oznaczone przez producenta znakiem
z wystawioną na podstawie posiadanego
CERTYFIKATU ZGODNOŚCI KRAJOWĄ DEKLARACJĄ ZGODNOŚCI.
APROBATA TECHNICZNA nie dopuszcza wyrobu budowlanego do obrotu i stosowania.
3. Zgodnie z § 3, ust. 1 rozporządzenia [4] urządzenia przeciwpożarowe w budynku powinny
być wykonane zgodnie z projektem uzgodnionym z rzeczoznawcą pod względem ochrony
przeciwpożarowej.
48
4. Zaprojektowane urządzenia przeciwpożarowe w budynku mogą być dopuszczone do
użytkowania pod warunkiem przeprowadzenia odpowiednich dla danego urządzenia prób i
badań, potwierdzających prawidłowość ich działania.
5. Podczas czynności odbiorowych lub kontrolnych wymagane jest udokumentowanie
spełnienia wymogów ochrony przeciwpożarowej oraz przedłożenie deklaracji zgodności na
zastosowane wyroby, materiały, urządzenia i elementy budowlane zabezpieczeń
przeciwpożarowych użyte w konstrukcji lub do wykończenia wnętrz, a także urządzenia
ochrony przeciwpożarowej, sprzęt i techniczne środki zabezpieczenia przeciwpożarowego.
VII. Zalecenia.
Ponieważ brak możliwości spełnienia wszystkich wymogów przepisów techniczno –
budowlanych, wewnątrz klatki występują pomieszczenia administracyjne gdzie brak jest
możliwości oddzielenia ich od klatki przedsionkiem, na etapie projektu budowlanego należy
wykazać wszystkie tego typu przekroczenia w ekspertyzie technicznej zgodnie z zapisem § 2
ust. 2 warunków technicznych [3], oraz uzyskać akceptację Komendanta Wojewódzkiego
Państwowej Straży Pożarnej spełnienie wymagań w sposób inny niż określone w
rozporządzeniu MI [3].
VIII. Część graficzna – rzuty i przekroje.
K-0
K-1
K-2
K-3
K-4
K-5
K-6
K-7
Zagospodarowanie terenu, zbiornik p.poż.
Rzut piwnic;
Rzut parteru;
Rzut I piętra;
Rzut II piętra;
Rzut III i IV piętra;
Rzut V i VI piętra;
Rzut strychu i dachu ze schematem;
inst. wentylacji bytowej i p.poż.;
K-8 Schemat prowadzenia wentylacji bytowej
- kondygnacja typowa rzut, przekrój;
K-9 Schemat prowadzenia wentylacji oddymiającej
- przekrój
K-10 Schemat prowadzenia wentylacji oddymiającej
pionowych dróg ewakuacyjnych RDA – przekrój;
1:500
1:100
1:100
1:100
1:100
1:100
1:100
1:100
1:100
1:100
1:100
49
CHARAKTERYSTYKA
FUNKCJONALNA
BUDYNKU WYDZIAŁU INŻYNIERII
I TECHNOLOGII CHEMICZNEJ
STAN OBECNY
01
02
03
04
05
06
06
07
08
08
08a
09
010
Klatka
schodowa
Korytarz
pokój
pokój
Pom.
pomocnicze
hydrofornia
hydrofornia
Pom.
pomocnicze
Pom.
pomocnicze
archiwum
zaplecze
Pom.
pomocnicze
Pom.
pomocnicze
+
+
+
+
+
-
80
2,69
+
+
+
+
+
3 otw./uchyl.
1 uchylne
-
140
110
90
2,45 / 2,42
2,46
2,68
+
+
-
110
2,72
-
-
-
-
-
-
-
-
-
-
-
1
2
1
-
-
G
-
+
+
+
+
-
+
+
+
+
+
+
+
-
-
+
+
+
-
-
-
-
-
+
+
+
-
-
-
G
-
1
1
-
-
-
G
G
G
-
-
-
-
G
-
+
+
+
+
Wysokość [m]
+
+
+
2 otw. elektrycznie
2 otw/uchyl.
1 uchylne
3 otw./uchyl.
3 otw./uchyl.
1 otw./uchyl. z
nawiewnikiem
-
-
+
Drzwi [szerokość]
elektryczna
Okna
[ilość + uchylność]
p.poż.
wentylacja
c.o.
gaz
kanalizacja
Instalacje
woda
mechaniczna
Wentylacja
grawitacyjna
Zagrożenie
podczas zajęć
Zagrożenie
wybuchem
Butle z gazem,
odczynniki
Nazwa
pomieszczenia.
ilość osób
Nr
pom.
[na stałe/zmiennie]
PIWNICE
+
+
-
2,75
80
90
80
2,84
2,67
2,67
2,71
100
90
2,73
2,87
2,71
010a
023a
023b
Pom.
pomocnicze
prostownikown
ia
Magazyn
chemiczny
Magazyn
chemiczny
rentgen
pracownia
pokój
wc
wc
Pom.pomocnic
ze
korytarz
Pom.
pomocnicze
Winda tow.
Pom.
pomocnicze
Pom.
pomocnicze
Pom.
pomocnicze
Pom
pomocnicze
pokój
pracownia
023b
023c
Pom. gosp
Pracownia
011
013
013a
014a
014b
014c
015
015a
016
017
018
019
020
021
021a
022
-
-
-
-
-
+
+
+
-
80
2,72
-
-
-
-
-
+
+
+
-
80
2,72
2
+
-
-
M
+
+
+
+
+
4 otwierane
140
2,67
2
+
-
-
M
+
+
+
+
100
2,67
+
+
+
+
+
+
+
+
+
6 (w tym jedno z
wentylatorem)
4 otw./ uchyl.
5 otw./uchyl.
-
1/2
2
2
-
-
+
-
G
G
-
M
-
140
90
140
80
70
90
2,65
2,65
2,67
2,70
2,70
2,70
-
-
-
G
G
-
+
+
+
-
140
80
2,69
2,69
-
-
-
-
-
+
-
80
2,70
-
-
-
G
-
+
+
+
+
-
80
2,70
-
-
-
G
-
+
+
+
+
-
80
2,70
-
-
-
-
-
+
-
80
2,71
1
1/3
-
-
-
K
+
+
+
+
2 otwierane
-
120
120
2,83
2,67
3
1/3
-
-
-
+
+
2 otw./ uchyl.
80
80
2,66
2,71
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
klimatyzacja
-
-
+
-
024
Pokój
1/15
-
-
-
M
+
024a
025
umywalnia
Pokój
1
1
-
-
-
M
-
+
026
Pom. Pomoc
1
-
-
G
M
+
027
Pom. Pomocn.
1
-
-
-
-
+
028
029
Wentylatornia
MPC
-
-
-
G
M
-
+
+
030
Ksero
1/10
-
-
-
-
+
030a
030b
Przedpokój
Pokój
1/10
+
-
G
-
+
+
-
-
-
+
+
+
+
+
+
+
+
9 dwukwaterowych
otw./uchyl.
1 otw./uchyl.
1 dwukwaterowe otw.
2 otw./ uchyl.
1 uchyl.
147
2,74
90
2,47
2,70
88
2,70
Okien brak /2 otwory
+żaluzje +kraty
70
2,62
170
100
2,61
2,71
80
2,67 / 1,92
+
Okna zabite blachą
9 dwukwaterowych
otw./uchyl.
4 dwukwaterowe otw./
uchyl./ ( w tym 2 z
nawiewnikiem)
-
140
90
2,67
2,69
+
-
70
2,18 / 2,82
+
+
+
+
+
+
+
+
(labolatorium)
031
Pom.
pomocnicze
-
+
kanalizacja
gaz
c.o.
wentylacja
p.poż.
1
2
Przedsionek
Hall główny
-
-
-
-
-
-
-
-
+
-
-
+
3
4
5
5a
5b
1
1/10
-
-
-
+
-
-
-
-
-
-
M
M
+
+
+
5c
6
8
Winda
winda
przedpokój
pokój
Pracownia
komp
pokój
przedsionek
Dziekanat
3
-
-
G
-
9
Sekretariat
2
-
-
-
-
10
pracownia
2
-
-
G
11a
Gabinet
dziekana
1/2
-
-
-
+
+
+
+
+
+
+
+
+
-
+
+
-
+
+
+
+
+
8 nieotwieralnych od
podłogi do sufitu
2 nieotwieralne
2 nieotwieralne
4 dwukwaterowe
otw./uchyl.
3 dwukwaterowe
otw./uchyl.
2 dwukwaterowe+
1 jednokwater.
otw./uchyl.
2 dwukwaterowe
otw./uchyl.
Wysokość[m]
Okna [ilość+uchylność]
woda
mechaniczna
Instalacje
Drzwi [szerokość]
Wentylacja
elektryczna
Zagrożenie
wybuchem
Zagrożenie
podczas zajęć
grawitacyjna
Nazwa pom.
Butle z gazem,
odczynniki
Nr.
pom
Iność osób
PARTER
90
-
2,67
2,67
80
85
160/80
2,67
2,68 / 3,16
2,68
80
80/85
80
2,68
3,15
3,15
140
3,15
80
3,15
90
3,15
11b
1/2
-
-
-
-
+
+
50
-
-
-
M
+
+
13
Gabinet
dziekana
Sala
konferencyjna
Wc
-
-
-
G
-
+
+
13a
14
Umywalnia
Wc
-
-
-
G
-
+
+
+
+
+
14a
15
15a
Umywalnia
wc
umywalnia
-
-
-
G
G
-
+
+
+
+
+
+
+
+
+
16
16a
17
21
21a
21b
22
24
wc
umywalnia
korytarz
umywalnia
umywalnia
wc
wc
pokój
2
-
-
G
G
G
G
G
G
-
-
+
+
+
+
+
+
+
+
+
+
+
+
+
+
26
26b
26a
27
29
umywalnia
wc
umywalnia
wc
Pokój
2
-
-
G
G
G
G
G
M
+
+
+
+
+
30
P1
P2
P3
przedsionek
Gab.lek
Gab.lek
Gab.lek
1/2
1/2
1/2
-
-
-
-
12
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
2 dwukwaterowe
otw./ uchyl.
8 dwukwaterowych
otw./uchyl.
uchyl.
uchyl.
2 uchylne obrotowe
1 dwukwaterowe
otw./uchyl.
Okna na halę półtechnikinieotwieralne
3 stare otwierane
2 stare otwierane
3 stare otwierane
90
3,15
90/140
3,15
70
3,20
70
70
3,20
3,20
70
60
70
3,20
3,19
3,19
80
80
70
70
70
70
80
3,19
3,18
3,18 / 2,36
3,19
3,19
3,19
3,19
3,16
70
70
70
70
80
3,19
3,19
3,19
3,19
3,16
85
85
85
3,16
3,15
3,17
3,12
P 4b
P 4a
P6
P 6a
P7b
P7a
P7c
G1
G2
G3
G4
35
Gab. lek
1
Gab. Lek.
1/2
rejestracja
2
Pom
1/2
pomocnicze
magazyn
przedsionek
magazyn
Gab. Odnowy 1/4
biol
Gab dent
1
Gab dent
1
Gab dent
1/2
Gab dent
1
Pom dydakt 1/33
Butla z
tlenem
-
G
-
+
+
+
2 stare otwierane
90
3,31 / 3,16
-
-
G
-
-
+
+
+
+
+
+
+
+
+
2 stare otwierane
4 stare otwierane
2 stare otwierane
80
46 / 90
3,16
3,15
3,15
-
-
G
M
-
-
+
+
+
+
+
+
+
+
+
90
70
95
90
3,33
3,32
3,16
3,15
-
-
G
-
+
+
+
+
+
+
+
+
+
+
+
+
90
85
85
85 / 60
140
3,17
3,15
3,15
3,15
3,16
+
+
+
80
3,16
+
+
4 dwukwaterowe
otw./uchyl.
3 otwierane
1 otwierane
4 dwukwaterowe
otw./uchyl.
2 dwukwaterowe
otw/uchyl+ 2 małe
nieotwierane
2 dwukwaterowe
otw./uchyl.
2 dwukwaterowe
otw./uchyl.
4 dwukwaterowe
otw./uchyl
2 dwukwaterowe
otw/uchyl
4 dwukwaterowe
otw./uchyl
-
80
3,16
80
3,16
80
3,16
85
3,16
85 / 110
3,16
85
90
2,70
2,70
+
+
+
36
Pokój
dziekana
1/2
-
-
G
-
37
pokój
1
-
-
-
-
38
sekretariat
1
-
-
-
-
+
+
+
39
pokój
6/20
-
-
-
M
+
+
+
40
pokój
3
-
-
-
-
+
+
41
pokój
6/20
-
-
-
M
+
+
42
42a
szatnia
zaplecze
1
1
-
-
-
-
+
+
42a
43
43a
44
ksero
wc
przedsionek
stołówka
4
104
-
-
G
G
G
M
M
44a
kuchnia
2/4
-
-
G
M
+
44b
44c
zmywak
Magazyn
1
-
-
-
G
-
+
+
+
+
+
44d
44e
44f
44g
Obierak
Zaplecze
zaplecze
zaplecze
1
1
-
-
-
G
-
-
+
+
+
+
+
44h
45
52
wc
Pom portiera
pracownia
1/2
3
-
-
G
M
-
+
+
+
+
+
+
+
+
52a
Sala
wykładowa
Sala
wykładowa
pracownia
40
-
-
-
M
+
+
+
+
40
-
-
-
M
+
+
+
+
10
+
-
G
M
+
+
+
+
Hala
półtechniki
wiatrołap
sklep
zaplecze
wc
40
-
-
-
M
+
+
+
+
2/10
2
1
-
-
-
-
+
+
+
+
52b
53
148
S1
S2
S3
S4
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
2 od podłogi
nieotwieralne
4 dwukwaterowe
otw./uchyl.
Luksfery w górnej części
ściany
1 dwukwaterowe
otw./uchyl.
5 dużych
nieotwieralnych, 1 duże
uchylne
3 duże uchylne,
3 małe nieotwierane
3 duże uchylne,
3 małe nieotwierane
3 duże uchylne,
3 małe
Ściana strukturalna
4 okna nieotwieralne
2 okna nieotwieralne
1 okno otwieralne
80
60
70
160
2,71
3,20
3,20
2,68
80
3,16
75
90
3,17
2,47
75
75
3,19
3,16
2,31
3,20
70 / 75
70
140
3,20
2,60
4,60
140
4,79
140
4,79
110
4,79
90
4,79 / 8,10
110
90
100
68
3,14
2,53
2,53
2,53
M
+
+
102a
102b
Sala komp
Pokój
2
2
-
-
-
-
+
+
+
+
102d
103
135
magazyn
pokój
pracownia
2/4
1/20
-
-
G
-
M+K
+
+
+
+
+
+
+
+
+
+
+
+
+
wodna
klimatyzacj
a
135a
135b
136
pracownia
magazyn
pracownia
137
138
139
Klatka sch.
korytarz
Sala
seminaryjna
pokój
140a
1/20
1/20
-
-
G
-
M
M
M+K
20
-
-
G
-
M
+
+
1
-
-
-
-
+
+
+
+
+
7 dwukwaterowych
otw./uchyl.
3 dwukomorowe
otw./uchyl.
3 dwukomorowe
otw./uchyl.
3 dwukomorowe
otw./uchyl.
Okna na korytarz
1 dwukomorowe
otw./uchyl.
Wysokość [m]
-
Drzwi szerokość
[cm]
-
elektryczna
-
+
p.poż.
2/35
wentylacja
Sala komp.
c.o.
102
grawitacyjna
Instalacje
gaz
Wentylacja
kanalizacja
Zagrożenie
podczas zajęć
Zagrożenie
wybuchem
mechaniczna
Nazwa pom.
Ilość osób [na
stałe/zmiennie]
Nr.
Pom.
Butle z gazem,
odczynniki
I PIĘTRO
85
2,70
70
80
2,70
2,70
80
80 / 88
75
3,33
3,33
2,69
140
100
140
2,69
2,35
2,68
140
90
3,15
3,15
90
3,13
140b
pokój
2
-
-
-
-
+
+
140c
pokój
2
-
-
-
-
+
+
140d
pokój
2
-
-
-
-
+
+
141
pokój
2/2
-
-
-
-
+
+
141a
pokój
1/7
-
-
G
-
+
+
142
pracownia
1/19
-
-
G
-
+
+
143
pracownia
1/19
-
-
G
-
+
+
144
144.10
przedpokój
pokój
3/7
-
-
G
-
+
+
+
144.9
pokój
1
-
-
G
+
+
144,.8
pokój
2
-
-
-
-
+
+
144.7
pokój
1
-
-
-
-
+
+
145
145.2
przedpokój
pokój
1
-
-
G
-
-
+
+
+
+
-
-
-
-
+
+
145.1
laboratorium 3/6
+
+
145.3
pokój
3
-
-
-
-
+
+
145.4
pokój
1
-
-
-
-
+
+
2 dwukomorowe
otw./uchyl.
2 dwukomorowe
otw./uchyl.
1 dwukomorowe
otw./uchyl.
1 dwukomorowe+1
pojedyncze otw./uchyl.
1 dwukomorowe+1
3 dwukomorowe
otw./uchyl.
3 dwukomorowe
otw./uchyl.
2 dwukomorowe
otw./uchyl.
1 dwukomorowe
otw./uchyl.
1 dwukomorowe
otw./uchyl.
1 dwukomorowe
otw./uchyl.
1 dwukomorowe
otw./uchyl.
1 dwukomorowe
otw./uchyl.
2 dwukomorowe
otw./uchyl.
1 dwukomorowe
otw./uchyl.
90
3,13
90
3,13
90
3,13
140
3,16
85
3,16
140
3,15
140
3,13
140
80
3,13
3,10
80
3,105
80
3,15
80
3,15
140
80
3,14
3,15
80
3,15
80
3,15
80
3,15
145.5
pokój
2/3
-
-
-
-
+
+
145.6
pokój
1
-
-
-
-
+
+
149c
pokój
1
-
-
-
-
+
+
149b
pokój
2
-
-
G
-
+
+
149a
pracownia
3
-
-
G
-
150
Serwerowni
a
-
-
-
-
10
-
-
-
K
+
+
+
10
-
-
-
K
+
+
+
126a
Laborator.
dydaktyczne
Laboratoriu
m dyd
pokój
2 dwukomorowe
otw./uchyl.
1 dwukomorowe
otw./uchyl.
1 dwukomorowe
otw./uchyl.
2 dwukomorowe
otw./uchyl.+2 okna małe
nieotwieralne
3 dwukomorowe
otw./uchyl.+3 okna małe
nieotwieralne
3 dwukomorowe +1
pojedyncze otw./uchyl.+3
małe nieotwieralne
-
1/3
-
-
-
K
+
+
126b
pokój
2
-
-
G
K
+
+
126c
pokój
1
-
-
G
-
+
+
125
122w
123
122
magazyn
Zaplecze
magazyn
ksero
3
-
-
G
G
G
G
-
+
+
+
+
+
+
+
+
120
korytarz
-
-
-
-
-
151
152
+
+
M+K
+
+
+
+
+
klimatyzacj
a
+
+
+
+
+
+
70
3,14
70
3,15
80
3,13
80
3,14
80
3,14
140
3,15
125
3,14
-
130
3,14
1 dwukomorowe
otw./uchyl.
2 dwukomorowe
otw./uchyl.
1 dwukomorowe
otw./uchyl.
Szklana ściana na halę
półtechniki
-
90
3,14
80
3,14
80 / 80
3,14 / 2,36
80
80
80
80
3,14
3,14
3,16
3,15
-
3,33 / 2,42
118
Wc d
-
-
-
-
M
+
+
118a
117
117a
116
przedsionek
Wc m
przedsionek
pracownia
2
-
-
-
M
M
+
+
+
+
+
+
+
+
115
pokój
2
-
-
-
114
pokój
2
-
-
113
pokój
2
-
112
pokój
3
111
pracownia
110
pracownia
109
108
134
+
+
+
+
+
+
+
-
+
+
+
-
-
+
+
-
-
-
+
+
-
-
-
-
+
+
1
+
-
-
M
+
+
1/5
+
-
-
M
+
+
Pokój
1/2
kierownika
laboratorium 1/18
-
-
-
-
+
+
-
-
-
M
+
+
35
-
-
G
G
G
-
+
33
-
-
G
-
107
135
+
Wc m
Wc d
Pom gosp
Pom gosp
Sala
seminaryjna
Sala sem
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
1 dwukomorowe
otw./uchyl.
1 dwukom.otw./uchyl.
3 dwukomorowe
otw./uchyl.
2 dwukomorowe
otw./uchyl.
2 dwukomorowe
otw./uchyl.
2 dwukomorowe
otw./uchyl.
2 dwukomorowe
otw./uchyl.
2 dwukomorowe
otw./uchyl.
6 dwukomorowych
otw./uchyl.
2 dwukomorowe
otw./uchyl.
4 pojedyncze stare
otwierane
4 dwukomorowe
otw./uchyl.
4 dwukomorowe
otw./uchyl.
90
2,63
90
90
90
80
2,33
2,63
2,33
3,18
80
3,18
80
3,18
80
3,16
80
3,18
90
3,18
140
3,18
80 / 85
3,14
80
3,14
80
90
90
70
70
140
3,14
3,18
3,18
3,16
3,16
3,00
140
3,17
133
Sala sem
28
-
-
G
-
132
Pokój
wagowy
pokój
1/2
-
-
-
1
-
-
+
131a
131
131b
130
przedpokój
laboratorium 2/15
pokój
2
+
+
-
+
+
-
-
+
+
-
-
M
M
+
+
-
-
-
-
129
laboratorium 2/15
+
-
-
M
129a
P. asystenta
1/2
-
-
-
-
128
pokój
2
-
-
-
-
127
pracownia
1/10
-
-
-
M
195
pokój
2
-
-
-
-
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
4 dwukomorowe
otw./uchyl.
2 dwukomorowe
otw./uchyl.
2 dwukomorowe
otw./uchyl.
10 dwukomorowych
otw./uchyl.
2 dwukomorowe
otw./uchyl.
10 dwukomorowych
otw./uchyl.
2 dwukomorowe
otw./uchyl.
2 dwukomorowe
otw./uchyl.
6 dwukomorowych
otw./uchyl.
6 starych otwieralnych
140
3,16
90
3,17
80
3,17
140
90 / 140
3,16
3,16
90
3,18
140 / 140
3,15
80
3,15
80
3,15
80
3,14
80
3,16
elektryczna
wodna
Okna
[ilość+uchylność]
p.poż.
-
wentylacja
-
c.o.
-
+
gaz
-
kanalizacja
G
mechaniczna
-
Instalacje
+
+
-
+
+
+
+
203a
magazyn
-
-
-
G
-
204b
204c
205
magazyn
magazyn
Wc meski
-
-
-
G
G
-
+
205a
208
przedsionek
pokój
2
-
-
-
-
+
+
209
pokój
2
-
-
G
-
210b
pokój
2
-
-
-
M
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
2 dwukomorowe
otw./uchyl.
7 dwukomorowe +
1 pojedyncze, 2
duże podwójne+8
małych
otw./uchyl.
4 dwukomorowe
otw./uchyl.
2 dwukomorowe
otw./uchyl.
2 dwukomorowe
otw./uchyl.
2 dwukomorowe
otw./uchyl.
4 dwukomorowe
otw./uchyl.
Wysokość [m]
202
-
grawitacyjna
Komisja
2
rekrutacyjna
audytorium 170
Wentylacja
Zagrożenie
podczas zajęć
203
Zagrożenie
wybuchem
Butle z gazem,
odczynniki
Nazwa pom.
Ilość osób [na
stałe/zmiennie]
Nr.
Pom.
Drzwi szerokość
[cm]
II PIETRO
85
3,18
135 / 80
6,42 /
2,49
80
2,95
70
70
80
2,95
2,95
3,18
90
80
3,15
3,17
70
3,17
140
3,17
210a
Laboratoriu 1/10
m dyd.
-
-
-
M
+
+
+
+
211
212
pracownia
pokój
5
1/3
+
-
-
-
M
-
+
+
+
+
+
+
+
+
213
pracownia
4
-
-
-
M
+
+
+
+
213L
pokój
2
+
-
-
M
+
+
+
+
214
Wc meski
-
-
-
-
M
+
+
214a
215
przedsionek
Wc damski
-
-
-
-
M
+
+
+
+
215a
219
przedsionek
pokój
1
-
-
-
-
+
+
221
pokój
4
-
-
-
-
220
pokój
2
-
-
-
-
222
sekretariat
2
-
-
-
-
223
2
-
-
-
-
224
Pok. Kier.
katedry
pracownia
15
-
-
-
224
pokój
3
-
-
-
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
-
+
+
-
+
+
+
+
8
dwukomorowych
otw./uchyl.
4 duże uchyl.
2 dwukomorowe
otw./uchyl.
2 dwukomorowe
otw./uchyl.
5 starych
uchylnych
1 dwukomorowe
otw./uchyl.
1 dwukomorowe
otw./uchyl.
2 dwukomorowe
otw./uchyl.
2 dwukomorowe
otw./uchyl.
2 dwukomorowe
otw./uchyl.
2 dwukomorowe
otw./uchyl.
2 dwukomorowe
otw./uchyl.
3 dwukomorowe
otw./uchyl.
1 dwukomorowe
otw./uchyl.
140
3,18
80 / 80
80
3,14
3,14
140
3,14
80
3,16
90
2,63
90
90
2,33
2,63
90
80
3,16
3,14
80
3,13
80
3,13
80
3,14
80 / 85
3,15
90
3,14
80
3,15
226
pracownia
2
-
-
G
-
+
+
227
laboratorium
10
-
-
-
M
+
+
+
+
227a
pokój
2
-
-
-
-
+
+
+
+
227b
pokój
2
-
-
-
-
+
+
+
228
Pokój
wagowy
Laboratoriu
m dyd.
2
-
-
-
-
+
+
+
10
+
-
-
M
+
+
+
229
+
+
+
229a
pokój
2
-
-
-
-
+
+
230
Pokój
wagowy
Laboratoriu
m dyd.
2
-
-
-
-
+
+
10
-
-
-
M
+
2
-
-
-
M
+
231
232
pracownia
+
+
+
+
+
+
+
5
dwukomorowych
otw./uchyl.
8
dwukomorowych
otw./uchyl.
2 dwukomorowe
otw./uchyl.
2 dwukomorowe
otw./uchyl.
2 dwukomorowe
otw./uchyl.
10
dwukomorowych
otw./uchyl.
2 dwukomorowe
otw./uchyl.
2 dwukomorowe
otw./uchyl.
8
dwukomorowych
otw./uchyl.
4 dwukomorowe
otw./uchyl.
80
3,14
140
3,16
80
3,16
140
3,13
80
3,13
140
3,13
80 / 140
3,13
80
3,14
80 / 140
3,15
140
3,14
303
303a
304
304a
305
305a
308
309
309a
310
312
313
314
315
316
317
320b
1/30
-
-
-
M
pokój
1/2
Prac. komp 1/15
magazyn
magazyn
Wc damski
przedsionek
korytarz
pokój
1/5
pokój
1
pracownia 1/10
pokój
1/2
Pokój
2
pokój
2
pokój
3
pokój
2
Pokój
1/2
Pokój
1/2
+
+
+
+
+
-
+
+
+
+
-
G
G
G
-
K
M
M
M, K
M
M
M
M
M
M
-
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
10 dwukomorowych
otw./uchyl.
2 dwukomorowe otw./uchyl.
Wysokość [m]
elektryczna
Okna
[ilość + uchylność]
p.poż.
Wentylacja
c.o.
Gaz
Kanalizacja
Instalacje
Wodna
bibliteka
wentylacja
Mechaniczna
302
Zagrożenie
wybuchem
Grawitacyjna
Nazwa pom.
Ilość osób
Butle z gazem,
odczynniki
Zagrożenie
podczas zajęć
Nr
pom.
Drzwi –szerokość [cm]
III PIĘTRO
90
3,16
80
85
80 / 80
80
80
90
90
90
85
85
80
80
80
80
80
80
3,16
2,66
3,14
3,14
3,18
3,15
2,45 / 3,35
3,16
3,15
3,18
3,15
3,18
3,7
3,17
3,20
3,18
3,18
320a
320
320c
321
321a
324
326
327
328
329
330
331a
331
Pokój
Przedsionek
Magazyn
Wc d I m
Przedsionek
pokój
pokój
pokój
pokój
pokój
pokój
pokój
pracownia
2
1
2
1/2
3
2
1/3
1
7
+
+
+
+
+
-
-
M
M
M
M
M
+
+
332
333b
333
pokój
Pokój
laboratorium
1
1
1/6
-
-
-
K
+
333a
334
335
laboratorium 2
zaplecze
2
laboratorium 2/25
-
-
-
K+M
M
+
+
+
336
337
zaplecze
1
laboratorium 2/25
-
-
-
M
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
2 dwukomorowe+1
7 dwukomorowych
otw./uchyl.
12 dwukomorowych
otw./uchyl.
12 dwukomorowych
otw./uchyl.
80
80
70
90
90
80
80
80
80
80
80
90
80
3,18
3,21
3,22
2,63
2,33
3,13
3,18
3,18
3,18
3,18
3,18
2,44 / 3,16
3,16
80
80
110
3,18
3,18
3,15
80/110
80
140
3,17
3,18
3,17
80
140
3,17
3,17
wentylacja
audytorium
170
-
-
-
-
404
404a
404b
405
405a
408
410a
410b
pokój
magazyn
magazyn
Wc meski
przedsionek
pokój
pokój
1/5
1
1
16
+
+
-
-
G
G
G
G
G
-
-
instalacje
+
+
+
elektryczna
+
+
6 dwukomorowych+
7 dwukomorowych
małych+1pojedyncze małe+4
duże otw./uchyl.
80/90/140
2,95 / 6,40
+
+
+
+
+
+
+
+
+
+
80
90
100
80
90
80
80 / 80
85
3,16
2,94
2,96
3,17
3,17
3,17
3,17
2,86
+
+
+
+
p.poż.
Wentylacja
c.o.
Gaz
Kanalizacja
mechaniczna
grawitacyjna
Wodna
+
Wysokość [m]
Zagrożenie
podczas zajęć
402
Sala
konferencyjna
Zagrożenie
wybuchem
Drzwi- szerokość
[cm]
Nazwa pom.
Ilość osób
Nr
pom.
Butle z gazem,
odczynniki
IV PIĘTRO
+
+
+
+
410
410c
411
przedpokój
laboratorium
Pokój
2/8
3
-
-
-
M
-
412
413
414
pokój
pracownia
pracownia
3
6
2
+
+
+
-
-
M
M
415
415a
416
416a
417
420
421
422
422
423
424
424a
424b
425
426
427
428
428a
1
1
1
1
2
1
1
1
1
1/2
1/2
+
+
-
+
-
-
M
M
M
M
M
M
+
+
+
+
+
+
428b
Wc meski
przedsionek
Wc damski
przedsionek
korytarz
Pokój
Pracownia
przedsionek
pokój
Pokój
Przedsionek
Pokój
Pracownia
Pokój
Pracownia
Pokój
Pokój
Laboratoriu
m
laboratorium
2
-
-
-
M
+
429
430a
laboratorium
laboratorium
2
2/17
+
+
+
+
-
M
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
140
80
80 / 80
3,16
3,16
3,14
+
+
+
+
+
+
7 dwukomorowych
otw./uchyl.
4 stare otwietalne
90 / 90
85
140
3,15
3,15
3,16
90
90
90
90
100
80
90
70
70
80
80
80
80
90
80 / 80
80
140
80
2,65
2,65
2,65
2,65
3,17
3,13
3,16
3,16
3,16
3,17
3,17
3,18
3,18
2,44 / 3,16
3,16
3,17
3,18
3,18
140
3,17
80
140
3,15
3,16
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
6 dwukomorowych
otw./uchyl.
430b
laboratorium
15
-
-
-
M
+
431
pokój
2/3
-
-
-
-
432a
laboratorium
1/3
-
-
-
K
+
423b
432c
432
laboratorium
pokój
przedpokój
2/4
1
-
-
-
-
M
-
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
8 dwukomorowych
otw./uchyl.
z nawiewnikami
5 dwukomorowych
otw./uchyl.
-
80 / 140
3,16
80
3,17
140
3,15
80
80
140
3,17
3,17
3,15
V PIĘTRO
503
pokój
2
+
-
-
M
+
504
Pokój
1
+
-
-
M
+
505
Pokój
2/4
-
-
G
-
+
+
506
Pokój
1/2
-
-
G
-
+
+
507
Pokój
1
-
-
-
-
+
+
508
pracownia
3/4
+
-
-
M
509
510
511
pokój
pokój
pokój
2
2
2
-
-
-
-
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
2 dwukomorowe
otw./uchyl.
2 dwukomorowe
otw./uchyl.
2 dwukomorowe
otw./uchyl.
2 dwukomorowe
otw./uchyl.
3 dwukomorowe
otw./uchyl.
1 dwukomorowe
otw./uchyl.
1 dwukomorowe
otw./uchyl.+2 ,małe
nieotwieralne
2 dwukomorowe otw.
2 dwukomorowe otw.
2 dwukomorowe
otw./uchyl.
Wysokość [m]
-
Drzwi-szerokość
[cm]
-
elektryczna
-
p.poż.
Okna [ilosć+uchylność]
Wentylacja
-
c.o.
2
Gaz
pokój
Kanalizacja
instalacje
Wodna
502
mechaniczn
a
wentylacja
Zagrożenie
podczas
zajęć
grawitacyjn
a
Zagrożenie
wybuchem
Butle,
odczynniki
Nazwa pom.
Ilość osób [na
stałe/zmiennie]
Nr
pom.
80
2,90
80
2,90
80
2,95
90
2,90
80 / 90
2,90
220
2,45
90
2,91
90
90
80
2,95
2,95
2,95
512
512a
513
Wc damski
Przedsionek
Wc meski
-
-
-
G
G
G
-
+
+
+
+
+
+
513a
516
1/2
+
-
-
-
517a
przedsionek
Pokój
przygotowawczy
pracownia
4
+
-
-
M
+
+
+
+
517a
Pracownia
2/4
+
-
-
M
+
+
+
+
517b
Laboratorium
1/30
+
-
-
M
+
+
+
+
518
pokój
2
+
-
-
M
+
+
+
+
519
pokój
2
+
-
-
M
+
+
+
+
520
laboratorium
2
+
-
-
M
+
+
+
+
521
Laboratorium
2
+
-
-
M
+
+
+
+
522
Laboratorium
2
+
-
-
M
+
+
+
+
523
Laboratorium
6
+
-
-
M
+
+
+
+
524
Wc meski
-
-
-
-
M
+
+
+
+
524a
525
Przedsionek
Wc damski
-
-
-
-
M
+
+
+
+
+
+
+
525a
Przedsionek
-
-
-
-
-
+
+
+
+
+
+
+
+
+
+
+
2 dwukomorowe
otw./uchyl.
4 dwukomorowe
otw./uchyl.
4 dwukomorowe
otw./uchyl.
2 dwukomorowe
otw./uchyl.
6 dwukomorowych
otw./uchyl.
2 dwukomorowe
otw./uchyl.
2 dwukomorowe
otw./uchyl.
2 dwukomorowe
otw./uchyl.
2 dwukomorowe
otw./uchyl.
2 dwukomorowe
otw./uchyl.
5 dwukomorowych
otw./uchyl.
1 dwukomorowe
otw./uchyl.
1 dwukomorowe
otw./uchyl.
-
90
90
80
3,15
3,15
3,16
90
80
3,16
3,16
140
3,15
80
3,15
140
3,15
80
3,17
80
3,17
80
3,17
80
3,17
80
3,17
90
3,17
90
2,63
90
90
2,33
2,63
90
2,33
529
Pokój
1
-
-
-
-
+
530
Pracownia
1
+
-
-
M
+
+
+
+
+
531
Pracownia
1
+
-
-
-
+
+
+
+
+
532
Pom. Dyd.
30
-
-
G
-
+
+
+
+
533
Pokój
1
-
-
-
-
534
534
Przedsionek
Pracownia
2/4
+
-
-
M
+
535
Pokój
1/2
-
-
-
-
+
535a
Pracownia
1/5
+
-
-
M
+
537
Laboratorium
2/20
-
+
-
M
+
+
538
Pokój
1
-
-
-
M
+
+
539
Laboratorium
2/20
-
+
G
M
+
+
540
Pokój
2
-
-
-
-
+
+
+
541c
Laboratorium
1
+
-
-
-
+
+
+
+
+
541b
Laboratorium
1/30
+
-
-
M
+
+
+
+
+
541a
pokój
1/2
+
-
-
M
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
2 dwukomorowe
otw./uchyl.
2 dwukomorowe
otw./uchyl.
2 dwukomorowe
otw./uchyl.
4 dwukomorowe
otw./uchyl.
1 dwukomorowe
otw./uchyl.
3 dwukomorowe
otw./uchyl.
2 dwukomorowe
otw./uchyl.
3 dwukomorowe
otw./uchyl.
12 dwukomorowych
otw./uchyl.
2 dwukomorowe
otw./uchyl.
12 dwukomorowych
otw./uchyl.
2 dwukomorowe
otw./uchyl.
2 dwukomorowe
otw./uchyl.
6 dwukomorowych
otw./uchyl.
4 dwukomorowe
otw./uchyl.
80
3,13
80
3,19
80
3,18
80
3,15
80
3,16
80
90
3,19
3,19
80
3,18
80
3,18
140 / 140
3,16
80
3,16
140
3,17
80
3,17
80
3,16
140
3,17
140
3,19
Butle,
odczynniki
Zagrożenie
podczas zajęć
Wodna
Kanalizacja
Gaz
c.o.
601
602
Korytarz
Pokój
2
-
-
-
-
-
-
-
+
603
Pokój
2/3
-
-
-
M
+
+
604
Pokój
1/2
+
-
-
M
+
+
+
605
Pokój
1/2
-
-
-
-
+
+
606
biblioteka
10
-
-
G
-
+
607
Pokój
1
-
-
-
-
+
608
Pokój
2/3
-
-
-
M
609
Pokój
2
-
-
-
-
Okna [ilosć+uchylność]
+
elektryczna
-
p.poż.
instalacje
wentylacja
grawitacyjna
mechaniczna
wentykacja
+
+
+
+
+
+
+
+
+
+
+
+
+
2 dwukomorowe
otw./uchyl.
2 dwukomorowe
otw./uchyl.
2 dwukomorowe
otw./uchyl.
2 dwukomorowe
otw./uchyl.
3 dwukomorowe
otw./uchyl.-stare
1 dwukomorowe
otwieralne-stare
1 dwukomorowe
otw./uchyl.+ 1
dwukomorowe otw./uchyl.
małe
2 dwukomorowe
otw./uchyl.
Wysokość [m]
Nazwa pom.
Zagrożenie
wybuchem
Drzwi-szerokość
[cm]
Nr
pom.
Ilość osób
VI PIĘTRO
80
2,40
3,15
80
3,15
80 / 80
2,90
80
2,90
80
2,94
2,20
2,90
80 / 90
2,90
80
2,90
610
Pokój
3
-
-
-
-
611
pracownia
1/4
-
-
-
K+M
+
612
612a
613
Wc meski
przedsionek
Wc damski
-
-
-
G
G
G
-
+
+
+
613a
616
przedsionek
sekretariat
1/5
-
-
G
K
617
laboratorium
2/12
+
-
-
M
+
618
619
620
621
622
623
Pracownia
laboratorium
Pokój
Pokój
Pokój
Wc meski
4
2/8
1/2
1/2
-
+
+
-
-
G
-
M
M
M
K
M
623a
624
Przedsionek
Wc damski
-
-
-
-
624a
628
629
630
631
632
633
przedsionek
pokój
pokój
pracownia
Pokój
Pracownia
pracownia
1
4
1
2
2
2/6
+
-
G
-
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
M
+
+
+
+
+
+
+
M
M
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
2 dwukomorowe
otw./uchyl.
2 dwukomorowe
otw./uchyl.
2 dwukomorowe
otw./uchyl.
4 dwukomorowe
otw./uchyl.
12 dwukomorowych otw. starych
4 dwukomorowe otw. stare
2 dwukomorowe otw.
1 dwukomorowe
otw./uchyl.
1 dwukomorowe
otw./uchyl.
2 dwukomorowe otw.stare
3 dwukomorowe
otw./uchyl.
80
2,90
80
3,13
90
90
80
3,15
3,15
3,16
90
90
3,16
3,16
140 / 140
2,90
80
80
80
80
80
90
3,17
3,17
3,16
3,16
3,16
2,63
90
90
2,33
2,63
90
90
80
80
85
80
80
2,33
3,18
3,15
3,18
3,20
3,25
3,18
634
laboratorium
1
-
-
-
-
+
+
634
laboratorium
2
-
-
-
M
+
+
+
+
+
635
Pokój
2
-
-
-
-
+
+
+
+
+
636b
laboratorium
1/10
+
+
-
M
+
+
+
+
+
636
laboratorium
2/10
+
+
-
M
+
+
+
+
+
637
Pokój
2
+
-
-
M
+
+
+
638
Laboratorium
2/15
+
-
-
M
+
+
+
+
+
638
Laboratorium
2/15
-
+
-
M
+
+
+
+
+
640
Laboratorium
3/20
+
+
-
M
+
+
+
+
+
640a
Laboratorium
2/3
-
-
-
M
+
+
+
+
+
1 dwukomorowe
otw./uchyl.
3 dwukomorowe
otw./uchyl.
2 dwukomorowe
otw./uchyl. z
nawiewnikami
8 dwukomorowych
otw./uchyl.
4 dwukomorowe
otw./uchyl.
2 dwukomorowe
otw./uchyl.
6 dwukomorowych
otw./uchyl.
6 dwukomorowych
otw./uchyl.
9 dwukomorowych otw.
starych
3 dwukomorowe
otw./uchyl.
90
3,16
80
3,18
80
3,18
140
3,16
140
3,17
80
3,18
80 / 140
3,18
80 / 140
3,18
140
3,17
140
3,16
STRYCH
698
strych
strych
strych
strych
strych
strych
maszynowia
maszynownia
wysokość
2,16
2,16
2,16
2,16
2,16
2,16
OZNACZENIA
W1
W2
W3
W4
W5
W6
W7
ZP
Wyjście ewakuacyjne z hallu głównego obiektu
Proj. wyjście ewakuacyjne z kond. piwnic strefy PM
i kond. parteru i piętra budynku niskiego ZLIII
Proj. wyjście ewak. z kond. piwnic strefy ZL III
i klatki schodowej wschodniej budynku wysokiego
Wyjście ewakuacyjne z punktu gastronomicznego
Wyjście ewakuacyjne z klatki schodowej zachodniej
Wyjście ewakuacyjne z "hali półtechniki" - parter
Wyjście wschodnie z kond. parteru (gabinety lekarskie)
Podziemny zbiornik poŜarowy o pojemności 100m3
1.
Instalacja teletechniczna sterowania w rurze Arota Ø50
2.
Rurociąg wody - zasilanie zbiornika DN50.
3.
Rurociąg wody - ssanie do pompowni DN125.
4.
Kanalizacja - przelew ze zbiornika DN200
HP
Dostęp komunikacyjny drogi poŜarowej
HP
Hydranty Zewnętrzne
6,0m
9,0m
2,3m
12,0
m
HP
W7
1,0m
1,0m
K2
00
HP
ZP
4
W5
W3
W6
3
2
1
W1
W4
W2
HP
CENTRUM KONSULTINGOWO-SZKOLENIOWE "SELP"
ANDRZEJ POZIERAK, ul. Jana Pawła II 77, Michałowice 32-091
Inwestor:
Temat:
Koncepcja Zabezpieczenia Przeciwpożarowego
Budynku Wydziału Inżynierii i Technologii Chemicznej
Politechniki Krakowskiej, ul. Warszawska 24
Funkcja
Nazwisko
rzeczoznawca
budowlany.:
mgr inŜ. Janusz RAJCA
rzeczoznawca ds.
zabezpieczeń
p.poż.:
st. bryg. mgr inŜ. Andrzej POZIERAK
opracowujący:
mgr inŜ. arch.Dariusz CETNER
inŜ. arch Izabela SKAŁA
skala:
Treść rys.:
1:100
Podpis
KG PSP 145/93
Zagospodarowanie terenu
Zbiornik P.Poż.
nr rysunku:
K-0
data:
08.2009
OZNACZENIA:
PODZIEMNY ZBIORNIK
WODY POŻAROWEJ
100m3
projektowana ściana oddzielenia pożarowego w klasie REI 120
projektowana ściana wydzielenia klatek schodowych w klasie EI 60
1
3
2
4
252
36
252
5
60
256
36
252
7
6
91
257
67
200
8
98
200
101
203
B.
WE
EI60
istniejaca sciana obudowy poziomych dróg ewakuacyjnych do
uszczelnienia lub przebudowy do klasy EI-30
9
95
206
100
206
73
129
11
10
761
246
12
63
251
34
253
13
62
253
34
254
15
14
98
252
37
251
16
63
252
33
257
18
17
59
249
36
251
160
112
62
wnęka elektryczna wymknięta p.poż. w klasie EI60
19
adresowany ręczny ostrzegacz ROP
adresowana optyczna czujka dymu
537
centrala sygnalizacji pożaru
EI 120
05 pom. pomocnicze
12,82 m2 płytki PCV
EI 120
90
210
E
C.
O.
C.
O.
C.
O.
C.
O.
winda
015 WC
1,19 m2 lastriko
016 pom. pomocnicze
8,31 m2 wylewka
18x16,6x30
C.
O.
014a rentgen
014b pracownia
30,32 m2 płytki ceramiczne
014c pokój
15,53 m2 wylewka
C.
O.
013 mag. chemiczny
29,01 m2 wylewka
C.
O.
013a mag. chemiczny
44,80 m2 wylewka
C.
O.
C.
O.
C.
O.
R.
s.
hydrant wody przeciwpożarowej Ø52
Z52
zawór hydrantowy wody przeciwpożarowej Ø52
D1
wentylacja pożarowa poziomych dróg ewakuacyjnych
w budynku wysokim obudowana w klasie EI120
EI120, klapa pożarowa
07 pom. pomocnicze
44,44 m2 wylewka
09 pom. pomocnicze
C.O.
C.
O.
SYSTEM PODWYŻSZONEGO CIŚNIENIA
RDA - Wentylator nadciśnieniowy w ramach systemu
kontroli rozprzestrzeniania dymu i ciepła (system
podwyższonego ciśnienia)
-zabezpieczenie pionowych dróg ewakuacyjnych.
C.O.
C.O.
C.O.
C.O.
F1 F
7x18x30
C.O.
C.
O.
R.s.
D8P
pom. pomocnicze
2,31 m2 PCV
110/200
mechaniczna wentylacja bytowa
prowadzona w duszy klatki schodowej w obudowie EI120
PM ZL III
ZL III PM
ZL III PM
4.26
08a zaplecze
91,54 m2 wylewka, PCV
08 archiwum
285,81 m2 wylewka, PCV
16x17,5x27
B.
-
HP52
C.O.
D4L
70/200
F1 F
m2
korytarz
14,48 m2 lastriko
010 pom. pomocnicze
011 prostownikownia
15,90 m2 wylewka
90/200
90
200
90
200
140
200
90
200
140
200
80
200
90
200
80
200
C.O.
EI60
S
HP25 Z52
010a pom. pomocnicze
018 pom. pomocnicze
9,36 m2 wylewka
90
200
EI30
winda
m2
017 korytarz III
19,46 m2 lastriko
DSO
021 pom. pomocnicze
13,24 m2 wylewka
023b pracownia
27,66 m2 parkiet
80
200
015a WC
3,16 m2 lastriko
80
200
023b pom.gosp.
1,28 m2 parkiet
EI60
S
EI 120
90
200
- 3.00
WYMIANA DŹWIGU
DLA POTRZEB EKIP
RATOWNICZYCH
pom. pomocnicze
70
6,99 m2 lastriko
200
HP25
E
022 pom. pomocnicze
4,18 m2 lastriko
EI60
EI30
EI30
020 pom. pomocnicze
7,14 m2 lastriko
EI30
90
200
EI60
100
200
DSO
instalacja wody pożarowej, pion
06 hydrofornia
14,18 m2 wylewka
100
200
90
200
140
200
120
210
R.s.
70
200
EI30
drzwi dymoszczelne
S
TS-2
R.s.
---
HP25 Z52 Z52
80
200
TS-1a TS-1b
100
210
EI60
80
200
EI60
S
02 korytarz
182,04 m2 lastriko
100
210
EI30
08 pom. pomocnicze
8,55 m2 lastriko
R.
s.
DSO
drzwi o odp. ogniowej 60 min wym. szczelności i izolacyjności
kierunek ewakuacji
EI60
DSO
DSO
120
210
D
EI60
EI30
EI60 140
200
100
200
90
200
148
200
100
200
EI30
EI60
R.
s.
HP25 Z52
023a pokój
13,94 m2 parkiet
dźwiękowy system ostrzegawczy
A.
C.O.
110
200
90
200
90
200
90
200
90
200
R.
s.
D3P
C
C.
O.
8,34 m2 wylewka
DSO
06a hydrofornia
31,61 m2 wylewka
040 pom. pomocnicze
030a przedpokój
EI60
R.s.
180
200
90
200
EI60
04 pokój
DSO
90
200
90
200
EI60
S
03 pokój
90
200
Projekt przebudowy sal audytornych
wg opracowania "Czegeko" zawiera
instalację wentylacji/klimatyzacji.
A.
030b pokój
030 ksero
C.
O.
3.00
C
024a umywalnia
029 MPC
44,73 m2 wylewka
HYDROFOR
WODY POŻ.
sygnalizator optyczno-akustyczny
D
028 wentylatornia
94,16 m2 wylewka
C.
O.
18x16,6x30
C.
O.
80
200
027 pom.pomocnicze
31,83 m2 wylewka
C.
O.
C.O.
EI60
026 pom. pomocnicze
14,28 m2 wylewka
Istniejąca wentylatornia przeznaczona do likwidacji
ze względu na niemożliwość wykorzystania jej do
obecnych przepisów (odzysk ciepła).
Koncepcję rozwiązania wentylacji bytowej
przedstawiono na rys.A-8.
C.
O.
90/200
025 pokój
C.
O.
C.
O.
D6
80/200
024 pokój
C.
O.
C.
O.
EI30
023c pracownia
C.
O.
C.
O.
C.
O.
100
210
C.
O.
-
C.
O.
C.
O.
A
120
210
A
B
C.
O.
wskaźnik zadziałania czujki
B
ZL III PM
istniejąca balustrada do przełożenia
dla zapewnienia odp. szerokości
drogi ewakuacyjnej (120cm)
B1
PM ZL III
ZL III PM
dźwig towarowy przystosowany do potrzeb ratowniczych
-
drzwi oddzielenia pożarowego w klasie EI60
200
100
G
G
WYMIANA DŹWIGU
DLA POTRZEB EKIP
RATOWNICZYCH
1.45
EI30
100
200
EI60
DSO
DSO
drzwi windowe oddzielenia pożarowego w klasie EI30
C.
O.
H
H
EI30
HP52 Z52
R.s.
90
200
wygrodzenie strefy
poszerzenie światła przejścia otworu drzwiowego
120
210
EI 120
100
210
C.
O.
PM
ZL III
EI60
C.
O.
I
I
C.
O.
PM ZL III
133
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
63
135
63
131
PRZEBUDOWA KLATKI SCHODOWEJ
DLA UMOŻLIWIENIA EWAKUACJI Z BUDYNKU DO WYKONANIA BIEG SCHODÓW Z KONDYGNACJI
PARTERU DO PIWNIC
976
17
18
19
Inwestor:
Temat:
piwnice
Funkcja
Nazwisko
rzeczoznawca
budowlany.:
rzeczoznawca ds.
zabezpieczeń
p.poż.:
opracowujący:
skala:
Treść rys.:
1:100
Podpis
KG PSP 145/93
nr rysunku:
Rzut Piwnic
K-1
data:
08.2009
OZNACZENIA:
1
3
2
4
5
7
6
8
B.
WE
EI60
9
11
10
12
13
15
14
16
18
17
19
964
47
88
46
46
46
46
46
46
964
C.
O.
P 1 gab. lekarski
12,63 m2 lastrico
C.
O.
P 3 gab.lekarski
13,05 m2 lastrico
P 2 gab.lekarski
10,28 m2 lastrico
C.
O.
gab. odnowy biol.
C.
O.
gab. dentystyczny
5,10 m2 płytki PCV
C.
O.
C.
O.
gab.dentystyczny
35 pom. dydaktyczna
30,54 m2 płytki PCV, linoleum
35 pom. dydaktyczna
14,97 m2 płytki PCV, linoleum
C.
O.
38 sekretariat
C.
O.
40 pokój
39 pokój
m2 płytki PCV
C.
O.
21x16,7x30
41 pokój
P 0.00
E
C.
O.
C.
O.
90
200
C.O.
C.
O.
A
D
42a zaplecze
5,01 m2 lastrico
C.
O.
C.
O.
80
200
C.
O.
EI60
C.
O.
C.
O.
R.s.
93
,0
8°
EI 120
42 szatnia
21,97 m2 lastriko
EI60
trafo
44c zaplecze
trafo
m2
m2
80
200
44f zaplecze
15,53 m2 parkiet drewniany
44h WC
3,66 m2 lastriko
650
sklep
80
200
90
200
90
200
92
200
DZIERśAWA BANKU PARTER
C.
O.
80/200
--TAGNAME_120_200
6x15x30
wiatrołap
2,45 m2 płytki cer.
90
200
90
200
100
barierka kierunkowa ewakuacyjna
120
210
0.00
90
200
21x16,7x30
C.
O.
I
I
H
80
200
140/200
C.
O.
EI60
90
200
44a kuchnia
80
200
90
200
43a przedsionek
1,59 m2 lastriko
HP25
zaplecze
13,12 m2 PCV
EI30
80
200
80
200
EI30
100
210
R.s.
44b stołówka
6,06 m2 płytki PCV
E
T15-50
T15-51
trafo
m2
EI60
656
52b sala wykładowa
35,85 m2 lastriko
210
HP25 Z52
80/200
44e zaplecze
8,24 m2 płytki PCV
EI60
52a sala wykładowa
32,30 m2 lastriko
100
EI60
80
200
R.s.
180
200
180
200
-
H
E
WC
120
200
T15-54A
140
200
140
200
R.s.
EI60
200
100
DSO
200
TP-15
43 WC
2,24 m2 lastriko
C.
O.
C.
O.
551
E
T15-54B
-----
TS-15
E
G
51
16x17,5x27
Obudowa żelbetowa
na butle z gazem
E
E
WYMIANA DŹWIGU
DLA POTRZEB EKIP
RATOWNICZYCH
44 gastronomia
84.43 m2 lastriko
D6
80/200
EI60
zabezpieczenie elementów
drewnopochodnych do
klasy trudnozapalności
7x16x30
140
200
E
w budynku wysokim obudowana w klasie EI120, klapa pożarowa
C.
O.
C.
O.
G
T15-52
51
6x15x30
52 pracownia
Z52
DSO
185
E
44-1 biblioteka
89.03 m2 lastriko
148 hala półtechniki
134,83 m2 bruk drewniany
28x17,7x30
53 pracownia
551
- 1.45
---
HP52
80
200
80
200
5c pokój
6,58 m2 płytki PCV
173
45 pom. portiera
m2 lastrico
EI30
C.O.
C.
O.
E
C.
O.
C.
O.
5a pokój
9 sekretariat
HP25
380
10 pracownia
549
11a gabinet dziekana
11,0 2 m2 płytki PCV
80
200
C.
O.
360
300
90
200
EI 120
T15-53
756
3 winda
m2
PORTIERNIA
11b gabinet dziekana
11,0 2 m2 płytki PCV
D1
4 winda
m2
9x16,1x30
3 352
R.
s.
EI30
S
6 przedsionek
5,73 m2 płytki PCV
8 dziekanat
9x15x30
548
C
100
90
200
90
200
90
200
13 WC
2,90 m2 lastriko
80
200
EI 60
kierunek ewakuacji
-----
160
7 przedpokój
6,80 m2 płytki PCV
drzwi dymoszczelne
S
F1 F
T 15-54C
14 WC
3,75 m2 lastriko
90
200
80
200
90
200
90
200
80
200
21x16,7x30
C.
O.
EI60
80
200
12 sala konferencyjna
16 WC
5,54 m2 lastriko
30 przedsionek
7,81 m2 lastriko
14a umywalnia
3,48 m2 lastriko
29 pokój
15,46 m2 lastriko
80
200
-----
2 hall główny
259,16 m2 lastrico
HP25 Z52
EI30
180
210
1 Przedsionek
6,25 m2 lastriko
3 352
C.O.
80
200
DSO
C.O.
90
200
90
200
182
E
P 0.00
15a umywalnia
2,92 m2 lastriko
15 WC
1,38 m2 lastriko
90
200
90
200
13a umywalnia
3,02 m2 lastriko
80
200
EI30
EI60
EI30
210
R.s.
16a umywalnia
2,62 m2 lastriko
KL 2
180
EI30
180
210
DSO
DSO
180
--210
R.s.
-----
R.s.
18 korytarz
DSO
wyłącznik przeciwpożarowy
P 0.00
90
200
218
C.O.
90
200
90
200
90
200
-----
100
210
214
38
EI60
90
200
HP25 Z52
90
200
90
200
EI30
90
200
100
200
P 0.00
WYMIANA DŹWIGU
DLA POTRZEB EKIP
RATOWNICZYCH
80
200
27 WC
2,86 m2 lastriko
90
200
A.
18x16,6x30
R.s.
18x16,6x30
17 korytarz III
13,93 m2 lastriko
90
200
90
200
90
200
DSO
90
200
26 umywalnia
8,34 m2 lastriko
80
200
S
korytarz przychodni
R.s.
22 WC
3,54 m2 lastriko
C.O.
EI30
80
200
80
200
21b WC
3,16 m2 lastriko
24 pokój
14,56 m2 lastriko
100+40
210
P 7b magazyn
6,17 m2 lastriko
26b WC
2,82 m2 lastriko
21 umywalnia
8,78 m2 lastriko
P 4b gab.lekarski
11,83 m2 lastriko
90
200
EI30
80
200
80
200
140
200
90
200
P 7a magazyn
9,97 m2 lastriko
80
200
80
200
14x1
3
72
80
200
80
200
C.
O.
kabina przysznicowa
0,88 m2 płytki PCV
80
200
90
200
26a umywalnia
4,39 m2 lastriko
,5x3
0
21a umywalnia
5,67 m2 lastriko
80
200
gab.dentystyczny
7,18 m2 płytki PCV
HP25 Z52
100+40
210
P 4 przedpokój
44,27 m2 lastriko
90
200
90
200
90
200
80
200
120+60
210
°
0,
30
R.s.
11
81
P 4a gab. lekarski
6,74 m2 lastriko
216
C
D
gab.dentystyczny
5,67 m2 płytki PCV
DSO
80
200
80
200
180
210
90
200
KL 1
90
200
210
90
200
140/200
90
200
140
200
-
90
200
90
200
0.02
90
200
140
200
213
wiatrołap
6,49 m2 lastriko
P 0.00
F1 F
centrala sterująca systemem wentylacji pożarowej
DSO
90
200
100
200
49
11
0, 3
2°
55
200
A.
DSO
B1
209
C.
O.
P 6 rejestracja
16,43 m2 lastriko
P 6a pom. pomocnicze
15,28 m2 lastriko
238
C.
O.
C.
O.
60
10x15x35
C.
O.
C.
O.
180
B
58
A
B
44d zaplecze
2,95 m2 płytki PCV
44g zaplecze
4,37 m2 lastriko
B.
korytarz
6,56 m2 wylewka bet.
PRZEBUDOWA KLATKI SCHODOWEJ
DLA UMOŻLIWIENIA EWAKUACJI Z BUDYNKU DO WYKONANIA BIEG SCHODÓW Z KONDYGNACJI
PARTERU DO PIWNIC
45 klatka schodowa
10,62 m2 lastriko
68
531
71
68
531
109
527
112
808
174
531
527
70
343
560
2 555
Inwestor:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
Temat:
parter
Funkcja
rzeczoznawca
budowlany.:
Nazwisko
Podpis
rzeczoznawca ds.
zabezpieczeń
p.poż.:
opracowujący:
skala:
Treść rys.:
1:100
KG PSP 145/93
nr rysunku:
Rzut Parteru
K-2
data:
08.2009
OZNACZENIA:
1
3
2
4
5
7
6
8
B.
9
11
10
11
12
13
15
14
16
18
17
8 194
11
19
467
WE
EI60
478
EI 30
EI 30
EI 30
EI 30
EI 30
EI 30
EI 30
EI 60
EI 60
EI 30
C.O.
C.
O.
C.
O.
C.O.
131b laboratorium
130 pokój
102a sala komputerowa
132 pokój wagowy
131 pokój
133 sala seminaryjna
31,94 m2 płytkiPCV,linoleum
90
200
90
200
R.
s.
SZ
SZ
SZ
90
200
EI30
E
T 21-27
126b pokój
18,09 m2 panele drewniane
WYMIANA DŹWIGU
DLA POTRZEB EKIP
RATOWNICZYCH
123 magazyn
9,45 m2 płytki PCV
90
200
119 korytarz III
15,88 m2 lastriko
+ 3.50
90
200
118a przedsionek
2,73 m2 płytki PCV
R.SZ
s.
117a przedsionek
3,55 m2 płytki PCV
SZ
100
210
SZ
SZ
SZ
T 21-16
90
200
E
90
200
21x16,7x30
90
200
80/200
90
200
80/200
80/200
EI30
117 korytarz
E SZ
EI30
TS-22 TP-22
90
200
90
200
90
200
E
SZ
90
200
HP25 Z52
EI30
80/200
winda
EI30
S
m2
107
KL 2
109
110 pracownia
111 pokój
C.O.
90
210
EI60
140
200
+ 3.50
+ 3.50
WC męski
HP52
Z52
C.
O.
C.
O.
C.
O.
C.
O.
C.
O.
WC damski
C.
O.
E
C.
O.
EI 120
60
200
C.
O.
C.
O.
C.
O.
E
C.O.
pom.gosp
103 pokój
0.60 m2
118 WCdamski
6,52 m2 płytki PCV
117 WCmeski
7,28 m2 płytki PCV
REI 120
EI60
EI 30
EI 30
EI 30
EI 30
EI 30
EI 30
EI 30
EI 30
C.
O.
EI 30
C.
O.
R.s.
C.
O.
135b magazyn
8,59 m2 płytki PCV
C.
O.
0.57 m2
+ 3.50
HP25
T 22A
90
200
140
200
100
210
EI60
S
drzwi dymoszczelne
kierunek ewakuacji
90
200
108 laboratorium
pom.gosp.
E
T25-49
112 pokój
15,14 m 2 płytki PCV
90
200
EI 120
+ 3.63
90/200
94
C.
O.
113 pokój
114 pokój
21x16,7x30
90
210
EI60
90
200
90
200
EI60
149b pokój
4m
E
F1 F
EI60
S
90
200
122w zaplecze
90
200
C.
O.
122 biblioteka
+ 3.63
80/200
80
200
C.
O.
115 pokój
116 pracownia
70
200
80
200
126a pokój
EI60
100
200
DSO
125 magazyn
S
winda
m2
DSO
100
210
EI30
R.s.
T 22-08
E E
DSO
140
200
TP-21 Z52 TS-21
HP25
80
200
SZ
D
SZ
100+40
200
80
200
R.
s.
140
200
DSO
100
210
EI60
102d magazyn
2,64? m2 płytki PCV
90
200
EI30
DSO
C.O.
SZ
E
180
210
EI30
T 22-10B
EI60
SZ
E
EI30
S
180
210
SZ
HP25 Z52
E
E
SZ
E
T 22-10A
SZ
E
R.s.
140
200
140
210
SZ
przedpokój
4,27 m2 płytki PCV
T 21-31C
140
200
E
T 21-31B
E
T 21-11
140
200
C
E
90
200
126c pokój
T 21-31A
T 21-29C
R.
s.
SZ
SZ
1 374
T 21-29B
E
E30
102c pokój
7,40 m2 płytki PCV
90
200
21x16,7x30
80
200
T 21-29A
E
90
200
nia d
ze po z eń
c
zc e
es an ie nia
mi ow z p a
po yfik z abe ac ow o"
k
er
pr
zw dem g o zege
glę . w "C
wz .poż my
p fir
T 21-27
102b pokój
kanał wentylacji
w obudowie EI120
90
200
140/200
90
200
140
200
A.
102 sala kompurerowa
DSO
KL 1
90
200
80
200
D
128 pokój
127 pracownia
129 laboratotium
+ 3.50
21x16,7x30
F1 F
129a p.asystenta
9,14 m2 płytki PCV
C.O.
B
C.
O.
B1
C.
O.
C
C.
O.
D1
C.
O.
72
C.
O.
1 181
B
C.O.
C.
O.
27x12,5x27
C.
O.
27x12,5x27
75
C.O.
C.O.
C.
O.
72
A
EI 30
A
EI 30
EI60
135a pracownia
140d pokój
korytarz
135 pracownia
140 przedpokój
140
200
-
EI60
1.45
140c pokój
148 hala półtechniki
m2 bruk drewniany
T 24-35
H
EI30
145.4 pokój
8,78 m2 płytki PCV
145.3 pokój
145.2 pokój
8,78 m2 płytki PCV
145.6 pokój
8,10 m2 płytki PCV
145.5 pokój
144.7 pokój
7,70 m2 płytki PCV
144.9 pokój
8,23 m2 płytki PCV
143 pracownia
144.10 pokój
141a pokój
142 pracownia
umywalnia
2,06 m2 lastriko
141 pokój
80
200
umywalnia
2,60 m2 lastriko
90
200
140
200
140
200
144.8 pokój
7,88 m2 płytki PCV
80
200
HP25
145.1 laboratorium
80
200
90
200
140
200
151 laboratorium dyd.
EI30
21x16,7x30
90
200
E
120
200
120
200
90
200
C.
O.
90
200
90
200
90
200
90
200
90
200
144 przedpokój
138 korytarz
C.
O.
90
200
S
5
6
EI30
C.
O.
C.
O.
90
200
Hp
S
137 klatka schodowa
100
200
90
200
EI30
90+30
210
195 pokój
EI 60
B.
138 korytarz
90+30
210
140
200
140
200
140
200
C.
O.
145 przedpokój
90
200
I
90
200
140
200
90
200
140
200
T25-50
EI60
WC
0,89 m2 lastriko
korytarz
5,75 m2 płytki PCV
I
136 pracownia
WC
0,85 m2 lastriko
100
200
WC
0,83 m2 lastriko
E
T25-46
E
T25-47
R.s.
555
138 korytarz
140a pokój
140
200
90+30
210
80/200
C.
O.
C.
O.
90
200
R.s.
+ 3.50
140
200
100
E
140
200
zadaszenie lekkie
składu butli
90+30
210
WYMIANA DŹWIGU
DLA POTRZEB EKIP
RATOWNICZYCH
25x16x
23
200
TP-25
90
200
140b pokój
R.s.
90
200
H
E
149a pracownia
TS-25
28x17,6x26
7x16x30
140
200
HP25
Hp
E
75/200
G
42
C.
O.
C.
O.
G
90
200
1
2
3
4
7
8
9
10
11
12
13
14
15
16
17
18
19
1 pietro
Inwestor:
Temat:
Funkcja
Nazwisko
rzeczoznawca
budowlany.:
Podpis
rzeczoznawca ds.
zabezpieczeń
p.poż.:
opracowujący:
skala:
Treść rys.:
1:100
KG PSP 145/93
nr rysunku:
Rzut I piętra
K-3
data:
08.2009
OZNACZENIA:
1
3
2
4
5
7
6
8
B.
WE
EI60
9
11
10
11
12
13
15
14
16
18
17
8 194
11
19
467
478
EI 30
EI 30
EI 30
EI 30
EI 30
EI 30
EI60
EI 30
EI 30
EI60
C.
O.
C.
O.
C.
O.
C.
O.
C.
O.
21x16,7x30
C.
O.
DSO
100
200
227a pokój
T 31-13B
T 32-11
KL 2
90
200
TS-32 TP-32
SZ
E
E
SZ
EI30
HP25 Z52
EI30
E
T 32-10A
E
E
EI30
S
T 32-10B
80
200
80
200
winda
m2
winda
m2
80
200
+ 3.63
+ 3.63
222 sekretariat
220 pokój
221 pokój
15,67 m2 PCV
219 pokój
7,15 m2 płytki PCV
EI60
S
90
200
213 pracownia
214 WCmęski
7,32 m2 płytki PCV
213a pokój
212 pokój
211 pracownia
210a laboratorium dyd.
210b pokój
70/200
208 pokój
215 WCdamski
6,60 m2 płytki PCV
21x16,7x30
209 pokój
6,80 m2 płytki PCV
205 WCmęski
HP52
Z52
+ 3.50
DSO
DSO
204 pokój
audytorium
m2 płytki PCV
80
200
380
223 pok.kier.katedry
HP25
181
+ 3.50
+ 7.00
224 pracownia
C
R.
s.
80
200
70/200
70/200
E
T 31-20
540
216 korytarz III
15,99 m2 lastriko
80
200
100
210
160
T 31-13A
R.
s.
SZ
D
SZ
E
E
EI30
EI30
90
200
SZ
100
210
EI60
DSO
21x16,7x30
WYMIANA DŹWIGU
DLA POTRZEB EKIP
RATOWNICZYCH
drzwi dymoszczelne
S
D1
90
200
SZ
90
200
80
200
A.
300
217 korytarz
DSO
R. SZ
s.
100
210
SZ
27x12,5x27
90
200
90
200
140
200
140
200
214a przedsionek
3,64 m2 płytki PCV
SZ
27x12,5x27
215a przedsionek
2,88 m2 płytki PCV
SZ
E
EI30
E
E
T 31-24
180
210
TP-31
E
EI60
kierunek ewakuacji
T 32-03
EI30
EI30
SZ
90
200
R.s.
E
E
90
200
HP25 Z52
140
200
SZ
SZ
SZ
T 32-31C
E
T 32-08
90
200
R.
s.
SZ
T 32-31B
E
140
200
90
200
SZ
T 32-31A
E
E
EI30
S
180
210
EI30
140
200
90
200
SZ
SZ
EI60
HP25 Z52 TS-31
T 31-29C
T 31-29B
E
EI60
SZ
DSO
90
200
140
200
C.
O.
D
SZ
90
200
224 pokój
8,68 m2 płytki PCV
E
140
210
SZ
T 31-29A
T 31-27C
E
140
200
SZ
1 374
300
E
21x16,7x30
T 31-27B
E
D6
80/200
90
200
360
KL 1
140
200
C
E
+ 7.00
DSO
DSO
nia d
ze po z eń
c
zc e
es an ie nia
mi ow z p a
k
er
pr
zw dem g o zege
glę . w "C
wz .poż my
p fir
T 31-27A
T 31-25
+ 7.00
232 pracownia
227 laboratotium
80
200
90
200
140
200
A.
230 pokój wagowy
228 pokój wagowy
90
200
140/200
540
229a pokój
227a pokój
DSO
B1
+ 7.18
226 pracownia
60
C.
O.
C.
O.
72
C.
O.
C.
O.
C.
O.
180
B
C.
O.
C.
O.
72
75
75
60
C.
O.
A
EI 30
B
EI 30
A
EI 30
204a magazyn
80/160
C.
O.
C.
O.
C.
O.
C.
O.
C.
O.
C.
O.
C.
O.
EI 60
EI 60
C.
O.
C.
O.
EI 30
EI 30
C.
O.
EI 30
C.
O.
EI 30
C.
O.
EI 30
EI 30
EI 30
C.
O.
C.
O.
C.
O.
205a przedsionek
3,09 m2 płytki PCV
EI 30
C.
O.
EI 30
EI 30
204b magazyn
5,17 m2 płytki PCV
F1 F
94
F1 F
94
E
E
8,06 m2 płytki PCV
204c magazyn
31,9 m2 wylewka
EI 30
wentylacja
stropodachu
wentylacja
stropodachu
koryto odwadniające
+ 7.88
wentylacja
stropodachu
WYMIANA DŹWIGU
DLA POTRZEB EKIP
RATOWNICZYCH
wentylacja
stropodachu
inst.
odgromowa
inst.
odgromowa
inst.
odgromowa
+ 7.88
100
200
inst.
odgromowa
G
G
inst.
odgromowa
200
EI30
100
EI60
wentylacja
stropodachu
wentylacja
stropodachu
wentylacja
stropodachu
inst.
odgromowa
wentylacja
stropodachu
inst.
odgromowa
wentylacja
stropodachu
wentylacja
stropodachu
inst.
inst.
odgromowa odgromowa
inst.
odgromowa
wentylacja
stropodachu
wentylacja
stropodachu
90
200
600
H
H
EI30
wentylacja
stropodachu
+ 7.88
wentylacja
stropodachu
wentylacja
stropodachu
wentylacja
stropodachu
I
I
wentylacja
stropodachu
+ 7.88
wentylacja
stropodachu
+ 7.88
inst.
odgromowa
inst.
odgromowa
600
600
B.
600
inst.
odgromowa
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
2 pietro
Inwestor:
Temat:
Funkcja
Nazwisko
rzeczoznawca
budowlany.:
rzeczoznawca ds.
zabezpieczeń
p.poż.:
opracowujący:
skala:
Treść rys.:
1:100
Podpis
KG PSP 145/93
nr rysunku:
Rzut II piętra
K-4
data:
08.2009
1
3
4
5
7
6
8
9
11
10
12
13
15
14
16
18
17
OZNACZENIA:
19
B.
2
42
42
11
8 194
11
467
478
C.
O.
21x16,7x30
SZ
EI30
S
180
210
EI30
EI30
416a przedsionek
2,92 m2 lastriko
100
210
EI60
415a przedsionek
3,74 m2 lastriko
D
E E
E
E
90
200
90
200
TS-51 TP-51
R.
s.SZ
90
200
90
200
SZ
90
200
90
200
SZ
R.s.
SZ
E
E
SZ
E
T 51-14B
T 51-14A
T 52-10A
T 52-10B
410 przedpokój
E
T 52-10C
E
21x16,7x30
90
200
winda
+ 14.00
WYMIANA DŹWIGU
DLA POTRZEB EKIP
RATOWNICZYCH
417 korytarz III
16,18 m2 lastriko
424a pokój
423 pokój
422 pokój
420 pokój
6,90 m2 panele
m2
90
200
410b pom. biurowe
410c laboratorium
411 pokój
11,39 m2 panele
408 pokój
410a pokój
410b
+ 10.50
+ 10.50
EI60
WE
A
C
EI60
drzwi dymoszczelne
S
kierunek ewakuacji
21x16,7x30
HP25
HP52
Z52
C.O.
80
200
405 WC męski
404b magazyn
8,49 m2 płytki PCV
---
C.
O.
C.
O.
C.O.
C.O.
C.O.
404a magazyn
7,82 m2 płytki PCV
F
94
94
+ 10.63
404 pokój
80
200
+ 10.63
F
60
E
R.s.
80
200
D6
80/200
80
200
C.
O.
80
200
EI60
S
90
200
winda
m2
90
200
80
200
412 pokój
415 WCmęski
80
200 7,31 m2 lastriko
KL 2
421 pracownia
80
200
413 pracownia
T 51-13
424b pracownia
414 pracownia
80
200
416 WCdamski
6,60 m2 lastriko
540
90
200
70
200
80
200
80
200
DSO
80
200
HP25 Z52
EI30
E
90
200
422 przedsionek
EI30
100
210
80
200
424 przedsionek
4,10 m2 płytki PCV
E
90
200
EI30
EI30
S
TS-52 TP-52
SZ
E
E
T 51-21
T 51-25
SZ
405a przedsionek
90
200
HP25 Z52 Z52
R.
s. SZ
EI30
90
200
90
200
140
200
90
200
SZ
418 korytarz
206,83 m2 lastriko
140
200
90
200
SZ
360
SZ
EI30
C.
O.
B
B1
SZ
E
180
210
SZ
60
EI60
SZ
90
200
HP25 Z52
D
SZ
140
200
R.
s.
SZ
160
90
200
R.s.
E
E
143
200
140
200
SZ
T 52-32C
T 52-32B
E
D1
T 52-32A
E
EI30
21x16,7x30
A.
300
T 51-30C
E
KL 1
432 przedpokój
6,35 m2 płytki PCV
380
SZ
140
200
140
210
SZ
T 51-30B
E
140
200
1 374
SZ
90
200
425 pokój
8,89 m2 płytki PCV
T 51-30A
E
E
140
200
C
300
T 51-28C
T 51-28B
E
E
90
200
ni a d ń
ze po ze
zc ne iec ia
ies a p an
m ow ez ow
po ryfik zab rac ko"
e m p ge
zw de g o ze
glę ż. w " C
wz .po irmy
p f
T 51-28A
T 51-26
+ 14.00
+ 14.00
90
200
80/200
D6
430a laboratorium
90
200
432b laboratorium
90
200
A.
SZ
432c pokój
27x12,5x27
540
432a laboratorium
430b laboratorium
90
200
140
200
431 pokój
T 52-03
428b laboratorium
+ 14.18
+ 14.00
429 laboratorium
100
210
428a laboratotium
E
428 pokój
T 52-08
426 pokój
180
402 audytorium
m2 płytkiPCV, lastriko
27x12,5x27
B
C.
O.
427 pracownia
C.
O.
C.O.
60
C.
O.
C.
O.
C.
O.
C.
O.
72
C.
O.
1 543
C.
O.
72
C.
O.
C.
O.
EI30
EI60
1 181
C.
O.
C.
O.
75
75
60
A
4 pietro
150
600
600
2
1
4
3
5
600
6
B.
478
600
7
8
600
10
9
600
11
600
13
12
14
600
15
17
16
19
18
1
3
4
5
7
6
8
9
11
10
12
13
15
14
16
18
17
19
B.
2
42
11
8 194
11
WYMIANA DŹWIGU
DLA POTRZEB EKIP
RATOWNICZYCH
467
478
EI30
A
C.
O.
C.
O.
C.
O.
C.
O.
C.O.
C.
O.
C.
O.
C.
O.
21x16,7x30
332 pokój
10,55 m2 wykładzina
333b pokój
333 laboratotium
333a laboratorium
336 zaplecze
335 laboratorium
334 zaplecze
337 laboratorium
+ 10.50
B1
331 pracownia
EI30
180
C.
O.
EI60
100
C.
O.
B
C.
O.
60
C.
O.
72
C.
O.
72
75
75
60
B
C.
O.
100
200
EI60
A
C.
O.
200
42
EI30
543
540
302 biblioteka
m2 panele drewniane
90
200
303a prac.komputerowa
SZ
HP25 Z52 TS-41
R.
s. SZ
E
TP-41
90
200
E
E
E
T 41-30
90
200
90
200
R.SZ
s.
140
200
D
SZ
90
200
90
200
E
321a przedsionek
2,74 m2 płytki PCV
T 41-26
90
200
SZ
90
200
SZ
90
200
90
200
SZ
90
200
90
200
SZ
90
200
R.
s. SZ
E
T 41-19
E SZ
EI30
E
E
T 41-18
EI30
S
TS-42 TP-42
E
EI30
540
322 korytarz III
16,11 m2 lastriko
KL 2
329 pokój
328 pokój
327 pokój
326 pokój
315 pokój
320b pokój
320a pokój
324 pokój
7,10 m2 płytki PCV
E
T 42-12
T 42-13
m2
90
200
80
200
C
winda
m2
314 pokój
R.s.
+ 10.63
+ 10.63
+ 10.50
+ 10.50
100
200
305 WC damski
316 pokój
313 pokój
312 pokój
310 pracownia
309 pokój
audytorium
m2 płytki PCV
303 pokój
321 WCdamski i męski
6,53 m2 płytki PCV
EI60
S
90
200
T 42-14
E
E
317 pokój
320c magazyn
7,28 m2 płytki PCV
330 pokój
80
200
80
200
80
200
70/200
+ 10.50
90
200
70/200
70/200
WYMIANA DŹWIGU
DLA POTRZEB EKIP
RATOWNICZYCH
T 41-16
E
winda
320 przedsionek
3,55 m2 płytki PCV
HP25 Z52
EI30
T 42-10
T 42-11
21x16,7x30
90
200
80
200
90
200
305a przedsionek
3,09 m2 płytki PCV
100
210
D
308 korytarz
90
200
90
200
EI30
D1
210
300
EI60
EI30
EI30
C.
O.
100
210
SZ
309a pokój
T 42-A
21x16,7x30
E
E
80
200
C.O.
C.O.
C.O.
C.O.
C.O.
C.
O.
E
304 magazyn
7,34 m2 płytki PCV
C.O.
304a magazyn
m2 płytki PCV
C.
O.
C.O.
F
94
94
C.O.
C.
O.
C.
O.
F
60
C.O.
60
E
80
200
C.
O.
160
140
200
140
200
SZ
100
180
210
EI30
SZ
90
200
380
180
210
SZ
90
200
HP25 Z52
1 543
EI30
S
EI60
SZ
R.s.
E
A.
457
SZ
R.s.
E
27x12,5x27
SZ
KL 1
T 42-37C
T 42-37B
E
27x12,5x27
SZ
T 42-37A
E
E
80
200
SZ
T 41-35C
T 41-35B
E
E
SZ
90
200
331a pokój
8,72 m2 płytki PCV
T 41-35A
E
T 42-03
SZ
T 41-33C
E
21x16,7x30
90
200
1 374
300
90
200
E
R.
s.
EI30
80
200
140
200
C
SZ
T 41-33B
T 41-33A
140
200
E
80
200
80
200
333c przedsionek
T 41-31
80
200
nia d
ze po z eń
c
zc e
es an ie nia
mi ow z p a
k
er
pr
zw dem g o zege
glę . w "C
wz .poż my
p fir
przedsionek
3,94 m2 wykładzina
90
200
140
200
90
200
90
200
90
200
140
210
A.
360
90
200
C.O.
EI30
Inwestor:
Temat:
478
600
600
600
600
600
600
600
600
B.
150
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
3 pietro
Funkcja
Nazwisko
rzeczoznawca
budowlany.:
rzeczoznawca ds.
zabezpieczeń
p.poż.:
opracowujący:
skala:
Treść rys.:
1:100
Podpis
KG PSP 145/93
nr rysunku:
Rzut III i IV piętra
K-5
data:
08.2009
1
3
4
5
7
6
8
9
11
10
12
13
15
14
16
18
17
OZNACZENIA:
19
B.
2
42
42
11
8 194
11
467
C.
O.
C.
O.
C.
O.
C.
O.
C.
O.
C.
O.
C.
O.
B
C.
O.
B
WE
C.
O.
C.
O.
C.
O.
A
C.
O.
C.
O.
60
C.
O.
72
C.
O.
EI60
72
C.
O.
75
75
60
A
EI60
478
636 laboratorium
63,28 m2 PCV
636a laboratorium
29,91 m2 PCV
637 pokój
14,92 m2 PCV
638 laboratorium
45,89 m2 PCV
638 laboratorium
43,84 m2 PCV
639 laboratorium
640 laboratorium
601 korytarz II
14,16 m2 lastriko
640A laboratorium
602 pokój
604 pokój
603 pokój
B1
635 pokój
15,59 m2 PCV
180
KL 1
634 laboratorium
20,97 m2 PCV
+ 21.00
540
605 pokój
606 biblioteka
E
T 72-03
C
613a przedsionek
1,69 m2 Płytki cer.
90
200
612a przedsionek
EI30
607 pokój
90
200
90
200
623 WC męski
7,28 m2 płytki PCV
619 laboratorium
620 pokój
90/200
616 laboratorium
617 laboratorium
618 pracownia
612 WCmęski
26x16,7x30
610 pokój
609 pokój
608 pokój
HP25
HP52
Z52
E
C.
O.
90/200
C.
O.
C.
O.
611 pracownia
80
200
kierunek ewakuacji
380
90/200
621 pokój
drzwi dymoszczelne
S
D1
80
200
613 WCdamski
D
80
200
90
200
T 72-08
180
T 72-16
615 winda
m2
80
200
T 71-18B
T 71-18A
E
E
E
E
R.
s.
614 winda
m2
EI60
90
200
90
200
E
T 72-17C
90
200
622 pokój
5,37 m2 płytki PCV
Z52
HP25
EI30
T 72-11
E
E
T 72-17B
EI30
90
200
140
200
E
T 72-17A
SZ
E
E
E
90
200
EI30
S
TS-72 TP-72
C.
O.
C.
O.
C.
O.
C.
O.
C.
O.
C.
O.
C.
O.
C.
O.
C.
O.
F
C.
O.
60
E
E
E
624 WC damski
6,79 m2 lastriko
EI60
S
C.
O.
R.
s. SZ
SZ
300
180
210
DSO
160
EI30
96
140
200
140
200
korytarz
90
200
90
200
F
94
EI30
21x16,7x30
korytarz III
16,09 m2 lastriko
629 pokój
90
200
94
181
630 pracownia
628 pokój
7,15 m2 płytki PCV
60
SZ
T 71-19B
WYMIANA DŹWIGU
DLA POTRZEB EKIP
RATOWNICZYCH
C.
O.
SZ
90
200
T 71-21
KL 2
+ 21.00
C.
O.
90
200
SZ
E
90
200
631 pokój
100
210
90
200
140
200
632 pracownia
90
200
90
200
SZ
140
200
E
540
633 pracownia
21,89 m2 PCV
SZ
EI60
TP-71
E
T 71-29
80/200
SZ
E
HP25 Z52 TS-71
SZ
E
90
200
SZ
623a przedsionek
3,84 m2 PCV
90/200
T 71-33
624a przedsionek
2,76 m2 lastriko
SZ
90
200
A.
R.
s.
E
EI30
R.
s.
D
90
200
EI30
T 71-19A
90
200
SZ
180
210
EI30
HP25 Z52
T 71-20
90
200
SZ
180
210
SZ
EI30
90
200
1 543
EI60
SZ
90
200
C.
O.
EI30
S
R.
s.
SZ
90
200
E
E
90
200
90
200
181
90
200
634 laboratorium
5,79 m2 PCV
SZ
T 72-40C
T 72-40B
T 72-40A
E
E
21x16,7x30
przedsionek
4,20 m2 płytki PCV
80
200
SZ
140
200
SZ
T 71-38C
T 71-38B
E
140
210
R.
s.
SZ
T 71-38A
E
90
200
1 374
90
200
T 71-36C
E
90/200
140
200
C
SZ
300
T 71-36B
E
E
140
200
T 71-36A
T 71-34
D6
80/200
90/200
100/200
D6
80/200
90
200
T 72-04
E
A.
360
90
200
19
19
127
623
600
2
1
1
4
3
3
4
6
5
600
7
8
7
6
600
10
9
8
9
623
11
11
10
13
12
12
14
13
15
17
16
15
14
6 pietro
577
600
16
18
18
17
B.
2
5
600
B.
478
42
42
11
467
WYMIANA DŹWIGU
DLA POTRZEB EKIP
RATOWNICZYCH
EI60
EI60
B
21x16,7x30
539 laboratorium
538 pokój
537 laboratotium
92,71 m2 PCV
540 pokój
541c laboratorium
8,86 m2 płytki PCV
+ 17.50
541a pokój
541b laboratorium
502 pokój
505 pokój
506 pokój
540
501 korytarz II
13,89 m2 lastriko
504 pokój
503 pokój
B1
535 pokój
15,36 m2 PCV
535a pracownia
21,24 m2 PCV
EI30
180
B
C.
O.
100
200
C.
O.
C.
O.
100
C.
O.
C.
O.
200
C.
O.
60
C.
O.
C.
O.
72
C.
O.
C.
O.
72
75
75
60
A
C.
O.
C.
O.
A
C.O.
C.O.
C.
O.
EI30
530 pracownia
525 WC damski
6,19 m2 lastriko
523 laboratorium
521 laboratorium
T 61-19
80
200
90
200
90
200
E
T 62-16
T 62-04
T 62-08
80
200
80
200
511 pokój
517a pracownia
510 pokój
509 pokój
517a pracownia
516 magazyn
80
200
508 pracownia
20,9 m2 płytki PCV
513 WC męski
21x16,7x30
C.
O.
C.
O.
C.
O.
C.
O.
C.
O.
C.
O.
E
C.
O.
C.
O.
C.
O.
C.
O.
F
C.
O.
60
94
94
C.
O.
C.
O.
C.
O.
C.
O.
F
60
E
80
200
C.
O.
300
E
90
200
512 WC damski
80
200
517b laboratorium
EI60
S
90
200
90
200
winda
m2
80/200
518 pokój
519 pokój
520 laboratorium
E
80
524 WCmęski
200 7,30 m2 lastriko
522 laboratorium
winda
m2
90
200
526 korytarz III
16,11 m2 lastriko
529 pokój
7,09 m2 płytki PCV
T 62-17C
E
70
200
90
200
90
200
R.
s.
D1
+ 17.50
80
200
E
T 62-17B
otwory rewizyjne
w suficie podwieszonym
380
80
200
E
E
T 62-17A
80/200
WYMIANA DŹWIGU
DLA POTRZEB EKIP
RATOWNICZYCH
E
E
Z52
HP25
EI30
D
EI30
507 pokój
160
EI30
90
200
SZ
180
210
90
200
513a przedsionek
1 543
527 korytarz
90
200
181
EI30
512a przedsionek
90
200
95
100
200
EI30
EI30
S
TS-62 TP-62
E
E
R.s.
90
200
90
200
100
210
C
140
200
140
200
R.
s. SZ
SZ
T 61-23
21x16,7x30
540
532 pom. dydaktyczne
KL 2
80
200
531 pracownia
SZ
E
534 przedsionek
2,40 m2 płytki PCV
90
200
90
200
SZ
T 62-18
534 pracownia
90
200
90
200
SZ
T 61-20
80
200
90
200
SZ
524a przedsionek
3,71 m2 lastriko
T 61-30
90
200
R.
s.
90
200
E
E
SZ
EI60
T 61-21
E
T 61-34
SZ
525a przedsionek
2,89 m2 lastriko
90
200
E E
SZ
181
TS-61 TP-61
SZ
90
200
90
200
E
E
EI30
E
A.
80
200
T 62-11
180
210
EI30
E
T 62-41C
80
200
80/200
180
210
T 61-22
SZ
HP25 Z52
R.
s. SZ
D
SZ
90
200
90
200
SZ
EI30
S
E
90
200
SZ
HP25 Z52
EI30
C.
O.
R.
s.
SZ
90
200
T 62-41B
140
200
SZ
EI60
90
200
E
140
200
SZ
E
T 62-41A
140
200
140
210
SZ
T 61-39C
KL 1
21x16,7x30
140
200
1 374
SZ
E
E
R.
s.
T 61-39B
140
200
140
200
C
90
200
T 61-39A
T 61-37C
E
E
E
300
T 61-37B
T 61-37A
T 61-35
533 pokój
8,66 m2 płytki PCV
80
200
90
200
90
200
T 62-03
E
A.
360
EI30
Inwestor:
150
1
600
600
2
3
4
5
6
600
7
B.
Temat:
600
8
9
600
10
11
12
13
14
15
600
16
5 pietro
478
17
18
19
Funkcja
rzeczoznawca
budowlany.:
Nazwisko
Podpis
rzeczoznawca ds.
zabezpieczeń
p.poż.:
opracowujący:
skala:
Treść rys.:
1:100
KG PSP 145/93
nr rysunku:
Rzut V i VI piętra
K-6
data:
08.2009
OZNACZENIA:
1
3
2
4
5
7
6
8
9
11
10
12
13
42
15
14
16
18
17
19
42
60
180
B
WENT.
P.POŻ.
540
B1
WENT.
P.POŻ.
B
WENT.
P.POŻ.
WENT.
P.POŻ.
+ 25.73
WENT.
P.POŻ.
60
+ 25.73
A
A
+ 29.09
inst.
odgromowa
inst.
odgromowa
360
inst.
odgromowa
+ 29.09
+ 29.09
C
C
+ 29.09
inst.
odgromowa
300
300
inst.
odgromowa
EI60
inst.
odgromowa
+ 28.84
+ 28.84
D1
+ 28.84
160
D
+ 29.09
D
+ 29.09
DSO
540
inst.
odgromowa
HP25
HP52
Z52
E
F
prowadzona w duszy klatki schodowej
60
WENT.
P.POŻ.
WENT.
P.POŻ.
60
E
WENT.
P.POŻ.
+ 29.09
380
WENT.
P.POŻ.
+ 29.09
+ 25.73
F
+ 25.73
kanał wentylacji bytowej, p.pożarowej
w obudowie EI120
dach
2
1
4
3
5
6
7
8
10
9
11
13
12
14
15
17
16
18
WENT.
P.POŻ.
wentylacja p.poż poziomych dróg ewakuacyjnych
poniżej poziomu strychu
czerpnia wentylacji bytowej
19
wyrzutnia wentylacji bytowej
5
7
6
8
9
11
10
12
13
15
14
16
18
17
19
B.
4
100
3
2
EI30
100
200
EI60
42
200
1
42
30
114
42
11430
114
30
114
42
30
114
42
11430
114
30
114
42
11430
114
30
114
42
11430
114
30
114
42
11430
114
45
111
42
11430
114
30
114
114
30
114
40
11430
114
37
292
114
40
+ 25.73
B
wentylacja
stropodachu
wentylacja
stropodachu
inst.
odgromowa
A.
wentylacja
stropodachu
wentylacja
stropodachu
wentylacja
stropodachu
inst.
odgromowa
CENTR.
WENT.1
+ 24.60
inst.
odgromowa
360
540
B1
180
B
60
60
+ 25.73
A
A
EI30
A.
C
maszynownia
wylewka bet.
R.
s.
EI30
inst.
odgromowa
wentylacja
stropodachu
141
wentylacja
stropodachu
+ 24.60
R.
s.
wentylacja
stropodachu
wentylacja
stropodachu
wentylacja
stropodachu
inst.
odgromowa
wentylacja
stropodachu
60
60
E
---
E
EI60
S
D
maszynownia
R.
s.
26x16,7x30
+ 25.67
wentylacja
stropodachu
540
m2
7,5x16
EI60
380
inst.
odgromowa
8,51
7,5x16
---
strych
D1
175
D
199
R.
s.
HP52 Z52 Z52
strych
160
---
CENTRALA
WENT.2
6,5x14
300
EI30
Z52
HP52 Z52
+ 24.60
---
wygrodzenie
wentylatorni
w klasie EI60
---
82
EI30
C.O.
EI60
+ 25.72
---
698 strych
EI30
53
80
300
---
strych
EI30
C.
O.
strych
EI30
193
C
+ 24.60
F
+ 25.73
F
+ 25.73
Inwestor:
11529
30
114
41
111
383
30
114
30
112
114
42
11430
114
30
114
42
11430
114
30
114
30
114
30
114
42
11430
114
11230
114
42
11430
114
11230
114
11430
114
47
344
11430
262
112
11430
Temat:
1
600
2
600
3
4
5
6
600
7
B.
1 265
150
600
8
9
600
10
11
600
12
600
13
14
15
strych
600
16
17
18
19
Funkcja
Nazwisko
rzeczoznawca
budowlany.:
rzeczoznawca ds.
zabezpieczeń
p.poż.:
opracowujący:
skala:
Treść rys.:
1:100
Podpis
KG PSP 145/93
Rzut strychu i dachu ze schematem
inst. wentylacji bytowej i p.poż.
nr rysunku:
K-7
data:
08.2009
I
H
G
E
D
C
B
COP
+ 25,77
+ 25,72
piętro typowe (5)
210
133
50
26
N
133
N
+ 24,18
26
30
65
133
26
+ 24,60
8826
133
48
26
208
4
4
+ 25,72
336
+ 27,10
W
336
99
W
98
wentylatornia
+ 28,14
177
336
336
336
336
+ 29,09
182
182
318
230
1
168
230
350
86
A
60
72
B
+ 17.50
504 pokój
503 pokój
502 pokój
kanał wentylacji bytowej
- wyciągowy + klapa pożarowa
B1
541b laboratorium
505 pokój
506 pokój
360
E
T 62-04
E
T 62-03
80/200
A.
w obudowie EI120
21x16,7x30
SZ
SZ
EI30
EI30
525a przedsionek
2,89 m2 lastriko
100
210
527 korytarz
180
210
512a przedsionek
EI30
C
513a przedsionek
507 pokój
181
180
210
Hp
TP-61
E
SZ
SZ
SZ
SZ
R.
s. SZ
SZ
TS-62 TP-62
E
E
Hp
HP25 Z52
SZ
T 61-23
T 62-17A
EI30
S
522 laboratorium
521 laboratorium
otwory rewizyjne
w suficie podwieszonym
winda
m2
E
R.
s.
90
200
T 62-08
winda
m2
T 62-11
T 61-20
E
T 62-17C
518 pokój
519 pokój
520 laboratorium
511 pokój
517a pracownia
E
509 pokój
380
E
510 pokój
517a pracownia
516 magazyn
60/200
508 pracownia
20,9 m2 płytki PCV
513 WC męski
21x16,7x30
Centrala z odzyskiem ciepła
N
Kanał Nawiewny
C.
O.
C.
O.
C.
O.
C.
O.
E
C.
O.
W
Kanał Wyciągowy
F
C.
O.
252
258
COP
60
94
C.
O.
C.
O.
C.
O.
C.
O.
F
94
60
E
60/200
32
150
600
600
600
B.
Inwestor:
600
600
600
478
3,00
1
2
3
4
5
6
7
8
9
Temat:
2,25
-
-
268
32
Klapa p.poż. na instalacji nawiewnej
C.
O.
C.
O.
C.
O.
C.
O.
C.
O.
C.
O.
Klapa p.poż. na instalacji wyciągowej
T 62-18
T 61-19
517b laboratorium
EI60
S
169
+ 3,50
T 62-17B
EI30
512 WC damski
526 korytarz III
16,11 m2 lastriko
529 pokój
7,09 m2 płytki PCV
E
E
70/200
523 laboratorium
524 WCmęski
7,30 m2 lastriko
540
525 WC damski
6,19 m2 lastriko
T 61-21
530 pracownia
531 pracownia
T 61-22
532 pom. dydaktyczne
+ 17.50
E
70/200
70/200
168
534 przedsionek
2,40 m2 płytki PCV
E
E
T 62-16
E
524a przedsionek
3,71 m2 lastriko
E
EI30
E
T 61-30
D
E
OZNACZENIA - PRZEKROJ
D1
HP25 Z52 TS-61
R.
s. SZ
SZ
181
C.
O.
300
SZ
160
SZ
1 543
SZ
95
SZ
HP25 Z52
180
210
WYMIANA DŹWIGU
DLA POTRZEB EKIP
RATOWNICZYCH
182
EI30
100
200
SZ
21x16,7x30
10
E
EI30
D
86
T 62-41C
E
140
210
EI30
SZ
+ 2,62
T 62-41B
E
R.s.
SZ
EI30
S
86
60
32
T 62-41A
E
P 0,00
268
-
3,00
T 61-39C
E
E
1 374
300
SZ
T 61-34
182
318
32
318
230
0,30
T 61-39B
E
E
C
168
SZ
50
32
32
8832
8832
+ 3,18
T 61-39A
T 61-37C
E
+ 4,31
208
60
32
- nawiewny + klapa pożarowa
540
E
533 pokój
8,66 m2 płytki PCV
182
182
318
T 61-37B
T 61-37A
534 pracownia
230
86
32
60
32
32
32
268
-
268
-
318
258
2,57
piwnica
N
541c laboratorium
8,86 m2 płytki PCV
541a pokój
80/200
D6
+ 7,00
+ 2,52
N
540 pokój
SZ
50
32
32
8832
230
86
50
32
32
318
182
+ 6,68
+ 3,50
parter
C.
O.
180
B
168
+ 10,50
+ 7.81
1 pietro
N
539 laboratorium
538 pokój
537 laboratotium
92,71 m2 PCV
A.
+ 6,13
N
C.O.
C.O.
501 korytarz II
13,89 m2 lastriko
2 577
182
86
86
32
50
32
+ 10,18
+ 7.00
N
C.
O.
72
60
75
535 pokój
15,36 m2 PCV
T 61-35
2 pietro
N
C.
O.
C.
O.
C.
O.
535a pracownia
21,24 m2 PCV
+ 9.63
318
182
N
C.
O.
+ 11,31
+ 10,50
N
C.
O.
C.
O.
21x16,7x30
86
318
230
182
+ 13,13
3 pietro
C.
O.
C.
O.
+ 14,00
50
32
32
+ 13.68
C.
O.
C.
O.
182
182
318
230
32
88
32
32
50
182
N
318
184
N
75
A
50
32
32
8832
32
50
32
182
318
86
+ 14,00
166
149
2,10
19
42
C.O.
C.
O.
+ 14,81
P 0,00
0,92
18
17
OZNACZENIA - RZUT
+ 16,63
0,02
1,16
-
-
-
P 0,00
1,07
16
+ 17,50
166
184
N
+ 17,18
4 pietro
10
234
369
369
369
360
360
P 0,00
15
14
SCHEMAT WENTYLACJI BYTOWEJ
170
183
+ 2,53
+ 2,53
848
+ 4,36
97
97
97
97
97
184
185
180
91
316
179
271
316
92
+ 3,50
+ 2,53
360
892
+ 3,50
+ 4,36
13
+ 18,31
+ 17,50
+ 6,21
12
182
318
5 pietro
166
+ 6,82
11
10
467
E
53
+ 6,94
9
11
166
184
+ 6,68
53
119
115 4
119
+ 6,21
45 66
+ 6,21
45
4
160
+ 7,81
+ 7,32
61
12 38 53
+ 7,85
8
50
32
32
8832
32
50
32
+ 20,68
7
6
42
E
+ 7,85
5
+ 20,13
318
182
N
86
184
N
N
2 709
4
+ 21,00
166
+ 21,00
3
2
B.
+ 21,81
86
318
6 pietro
86
184
184
+ 23,63
10
11
12
13
14
15
16
17
18
19
Funkcja
rzeczoznawca
budowlany.:
Nazwisko
rzeczoznawca ds.
zabezpieczeń
p.poż.:
opracowujący:
skala:
Treść rys.: Schemat prowadzenia
wentylacji bytowej - kondygnacja typowa
rzut, przekrój
1:100
Podpis
KG PSP 145/93
nr rysunku:
K-8
data:
08.2009
I
H
G
E
D
C
B
336
99
98
336
+ 25,72
4
210
133
+ 24,18
50
26
WN
133
133
26
+ 25,77
26
133
48
26
4
208
+ 24,60
177
+ 25,72
WW
+ 27,10
65
30
wentylatornia
+ 28,14
8826
336
336
336
336
+ 29,09
182
182
318
230
+ 21,81
86
318
6 pietro
86
184
184
+ 23,63
+ 21,00
50
32
32
182
318
350
+ 18,31
86
32
8832
230
182
+ 20,13
86
184
+ 20,68
5 pietro
318
50
32
168
166
+ 21,00
+ 17,50
50
32
32
182
182
318
+ 14,00
168
230
182
182
318
86
+ 10,50
168
50
32
32
8832
182
182
318
+ 7.81
86
86
230
50
32
32
2 pietro
318
182
+ 10,18
+ 9.63
+ 7.00
+ 7,00
168
50
32
32
8832
182
318
230
+ 4,31
86
182
86
318
1 pietro
182
32
50
32
+ 6,68
+ 6,13
+ 3,50
169
+ 3,50
252
258
318
- 3,00
32
268
208
piwnica
32
- 0,30
P 0,00
268
60
32
32
32
-
2,10
268
-
0,92
10
60
32
32
8832
230
60
32
32
318
258
2,57
+ 2,62
P 0,00
268
149
-
parter
+ 3,18
+ 2,52
0,02
1,16
-
-
-
P 0,00
1,07
Wentylator nawiewny
2 577
32
50
32
32
88
32
50
32
86
+ 10,50
166
10
369
369
369
360
P 0,00
360
234
+ 2,53
WN
+ 11,31
170
183
+ 2,53
848
+ 4,36
97
97
97
97
184
185
180
+ 4,36
91
316
179
316
92
271
97
+ 2,53
360
892
+ 3,50
Wentylator wyciągowy
+ 14,00
+ 13,13
3 pietro
318
182
+ 13.68
+ 6,21
+ 3,50
WW
+ 14,81
166
184
+ 6,82
Klapa p.poż.
86
32
8832
230
182
LEGENDA:
166
184
2 709
+ 6,94
53
+ 7,32
61
12 38 53
53
119
119
+ 6,21
+ 6,68
45 66
+ 6,21
115 4
160
+ 7,81
+ 7,85
45
4
+ 7,85
SCHEMAT WENTYLACJI ODDYMIAJĄCEJ
+ 16,63
86
184
+ 17,18
4 pietro
318
50
32
166
+ 17,50
Inwestor:
- 2,25
- 3,00
Temat:
Funkcja
Nazwisko
rzeczoznawca
budowlany.:
rzeczoznawca ds.
zabezpieczeń
p.poż.:
opracowujący:
skala:
Treść rys.:
1:100
Podpis
KG PSP 145/93
Schemat prowadzenia
wentylacji oddymiającej - przekrój
nr rysunku:
K-9
data:
08.2009
I
H
G
E
D
C
B
+ 25,72
210
133
133
26
50
26
65
30
+ 24,18
6 pietro
182
182
318
230
min 220
414
+ 20,68
+ 21,00
32
8832
53
168
+ 21,00
86
+ 21,81
50
32
182
82
166
RDA 500
+ 25,72
+ 23,63
86
184
8826
10026
208
+ 24,60
RDA 500
336
+ 25,77
4
+ 25,67
wentylatornia
336
99
98
177
42
+ 27,10
53
4
216
Wentylacja poŜarowa nadciśnieniowa
klatki schodowej
+ 28,14
303
104
336
336
99
+ 29,09
5 pietro
182
+ 17,18
32
+ 17,50
86
350
+ 18,31
50
32
8832
53
82
166
RDA 500
318
230
min 220
297
sufit
podwieszony
86
184
182
+ 20,13
+ 17,50
4 pietro
230
182
182
min 220
297
318
86
182
182
318
230
3 pietro
+ 11,31
86
min 220
297
+ 10,50
+ 10,18
32
8832
53
168
+ 10,50
50
32
182
86
82
166
RDA 500
2 577
32
8832
+ 13.68
32
50
168
+ 14,00
+ 13,13
184
2 709
RDA 500
+ 14,81
+ 14,00
53
82
166
86
184
182
+ 16,63
2 pietro
32
168
182
182
86
169
+ 3,50
+ 2,62
252
318
258
3,00
piwnica
Inwestor:
-
32
32
268
268
-
min 220
sufit
podwieszony
208
60
32
53
247
387
przestrzeń
instalacyjna
P 0,00
2,25
-
220
min 220
P 0,00
0,30
parter
10
32
+ 3,18
60
32
3032
68
53
297
171
0,02
219
-
318
230
min 220
297
182
86
92
170
164 10
183
848
+ 3,50
1,07
1,16
+ 4,31
+ 2,52
369
369
+ 2,53
P 0,00
-
184
185
180
316
91
97
+ 4,36
369
360
360
P 0,00
+ 2,53
1 pietro
+ 6,13
+ 4,36
97
179
316
92
97
97
271
+ 2,53
360
892
97
+ 3,50
+ 7,00
50
32
8832
+ 6,68
+ 6,21
+ 3,50
182
182
86
+ 7.81
+ 7.00
53
RDA 500
318
230
min 220
86
82
+ 6,82
166
+ 6,94
53
+ 7,32
61
12 38 53
53
119
119
+ 6,21
+ 6,68
45 66
+ 6,21
115 4
160
+ 7,81
+ 7,85
45
4
+ 7,85
297
184
182
+ 9.63
3,00
Temat:
Funkcja
rzeczoznawca
budowlany.:
Nazwisko
rzeczoznawca ds.
zabezpieczeń
p.poż.:
opracowujący:
skala:
Treść rys.:
1:100
Podpis
KG PSP 145/93
Schemat prowadzenia
wentylacji oddymiającej pionowych
dróg ewakuacyjnych RDA - przekrój
nr rysunku:
K-10
data:
08.2009

hydrant wody przeciwpożarowej Ř52

Transkrypt

Podobne dokumenty

Oferta nr VTA-DS-2018 - Jastrzębska Giełda Nieruchomości Vesta

Karta - krawczyk

Art Centrum Nieruchomości

Torba na ramię, regulowana długość paska, może być używana do

Bardzo bym chciał, żeby na świecie panował pokój ponieważ czuję

+48 504 647 433 Krzeszyce - 440 000 zł

"Zaczarowany Młyn" ul. Jana Kaczary - DOM-BUD

karta 3G
