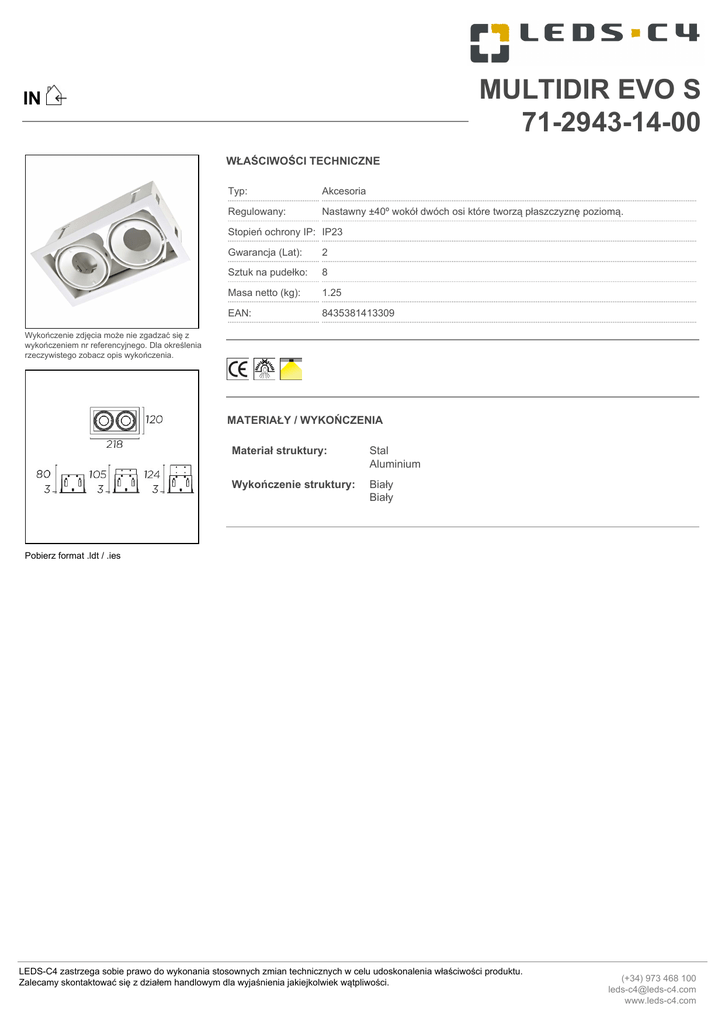

MULTIDIR EVO S
71-2943-14-00
IN
WŁAŚCIWOŚCI TECHNICZNE
Typ:
Akcesoria
Regulowany:
Nastawny ±40º wokół dwóch osi które tworzą płaszczyznę poziomą.
Stopień ochrony IP: IP23
Gwarancja (Lat):
2
Sztuk na pudełko:
8
Masa netto (kg):
1.25
EAN:
8435381413309
Wykończenie zdjęcia może nie zgadzać się z
wykończeniem nr referencyjnego. Dla określenia
rzeczywistego zobacz opis wykończenia.
MATERIAŁY / WYKOŃCZENIA
Materiał struktury:
Stal
Aluminium
Wykończenie struktury:
Biały
Biały
Pobierz format .ldt / .ies
LEDS-C4 zastrzega sobie prawo do wykonania stosownych zmian technicznych w celu udoskonalenia właściwości produktu.
Zalecamy skontaktować się z działem handlowym dla wyjaśnienia jakiejkolwiek wątpliwości.
(+34) 973 468 100
[email protected]
www.leds-c4.com
DOSTĘPNE AKCESORIA OPCJONALNE
71-4032-14-M2
Materiał struktury:
Aluminium
Wykończenie struktury:
Biały
Materiał dyfuzora:
Poliwęglan
Wykończenie dyfuzora:
Przezroczysty
IP20
71-4033-14-M2
Materiał struktury:
Aluminium
Wykończenie struktury:
Biały
Materiał dyfuzora:
Poliwęglan
Wykończenie dyfuzora:
Przezroczysty
IP20
71-3885-14-M2
Materiał struktury:
Aluminium
Wykończenie struktury:
Biały
Materiał dyfuzora:
Poliwęglan
Wykończenie dyfuzora:
Przezroczysty
IP20
71-3886-14-M2
Materiał struktury:
Aluminium
Wykończenie struktury:
Biały
Materiał dyfuzora:
Poliwęglan
Wykończenie dyfuzora:
Przezroczysty
IP20
LEDS-C4 zastrzega sobie prawo do wykonania stosownych zmian technicznych w celu udoskonalenia właściwości
produktu.
Zalecamy skontaktować się z działem handlowym dla wyjaśnienia jakiejkolwiek wątpliwości.
(+34) 973 468 100
[email protected]
www.leds-c4.com
71-5156-14-M2V1
Materiał struktury:
Aluminium
Wykończenie struktury:
Biały
Materiał dyfuzora:
Poliwęglan
Wykończenie dyfuzora:
Przezroczysty
IP20
71-5157-14-M2V1
Materiał struktury:
Aluminium
Wykończenie struktury:
Biały
Materiał dyfuzora:
Poliwęglan
Wykończenie dyfuzora:
Przezroczysty
IP20
71-5086-14-M2V1
Materiał struktury:
Aluminium
Wykończenie struktury:
Biały
Materiał dyfuzora:
Poliwęglan
Wykończenie dyfuzora:
Przezroczysty
IP20
71-5087-14-M2V1
Materiał struktury:
Aluminium
Wykończenie struktury:
Biały
Materiał dyfuzora:
Poliwęglan
Wykończenie dyfuzora:
Przezroczysty
IP20
LEDS-C4 zastrzega sobie prawo do wykonania stosownych zmian technicznych w celu udoskonalenia właściwości
produktu.
Zalecamy skontaktować się z działem handlowym dla wyjaśnienia jakiejkolwiek wątpliwości.
(+34) 973 468 100
[email protected]
www.leds-c4.com
1
ARCHITECTURAL
1
MULTIDIR EVO
TRIM
TRIMLESS
MULTIDIR
STRUCTURES
KIT GU10
KIT GX8.5
OFF
KIT LED / LED AC
KIT G53
KIT G8.5 KIT GU5.3
2
LED / LED AC
A
B
G8.5
C
*
A
B
OPTIONAL
GU10
GX8.5
G53
GU5.3
*
D
2
ARCHITECTURAL
MULTIDIR EVO
POSITION 1
POSITION 2
POSITION 3
B
A
X
MULTIDIR
EVO S
105
80
VERSION
GU5.3
GU10
POSITION 1
Hmax 50mm
X
124
80
POSITION 2 POSITION 3 POSITION 4
Hmax 75mm
Hmax 95mm
Hmax 50mm
Hmax 75mm
X
MULTIDIR
EVO L
VERSION
GU10
GX8.5
G53
G8.5
LED ZHAGA
125
100
POSITION 1
X
X
Hmax 77mm
X
X
144
100
POSITION 2 POSITION 3 POSITION 4
Hmax 80mm
Hmax 100mm
Hmax 102mm
Hmax 122mm
X
3
ARCHITECTURAL
L
N
LED AC
MULTIDIR EVO
L
N
GX8.5
BALLAST
...
LED AC 220-240V
GU10 100-240V
min. 50mm
min. 50mm
G53
G8.5
min. 50mm
min. 50mm
GU10
BALLAST
L
N
...
H03VVH2.F 3x0.75mm²
Impulse Voltage 5KV
230V/240V
min. 200mm
min. 50mm
LED
L
N
TRANSFORMER
GU5.3
DRIVER
...
...
230 / 240V
50.....60Hz
min. 50mm
min. 50mm
Driver
Equipo led
H03VVH2.F 3x0.75mm²
230V/240V
min. 200mm
min. 50mm
TRIM VERSION
TRIM
VERSION
SMALL 1 LAMP
110x110
SMALL 2 LAMP 208x110
SMALL 3 LAMP 306x110
0-25mm
BIG 1 LAMP
160x160
BIG 2 LAMP
302x160
BIG 3 LAMP
445x160
B
A
min. 50mm
H03VVH2.F 3x0.75mm²
230V/240V
min. 200mm
4
ARCHITECTURAL
TRIMLESS VERSION
TRIMLESS
VERSION
SMALL 1 LAMP
108x108
SMALL 2 LAMP 206x108
SMALL 3 LAMP 304x108
0-25mm
BIG 1 LAMP
156x156
BIG 2 LAMP
300x156
BIG 3 LAMP
444x156
MULTIDIR EVO
