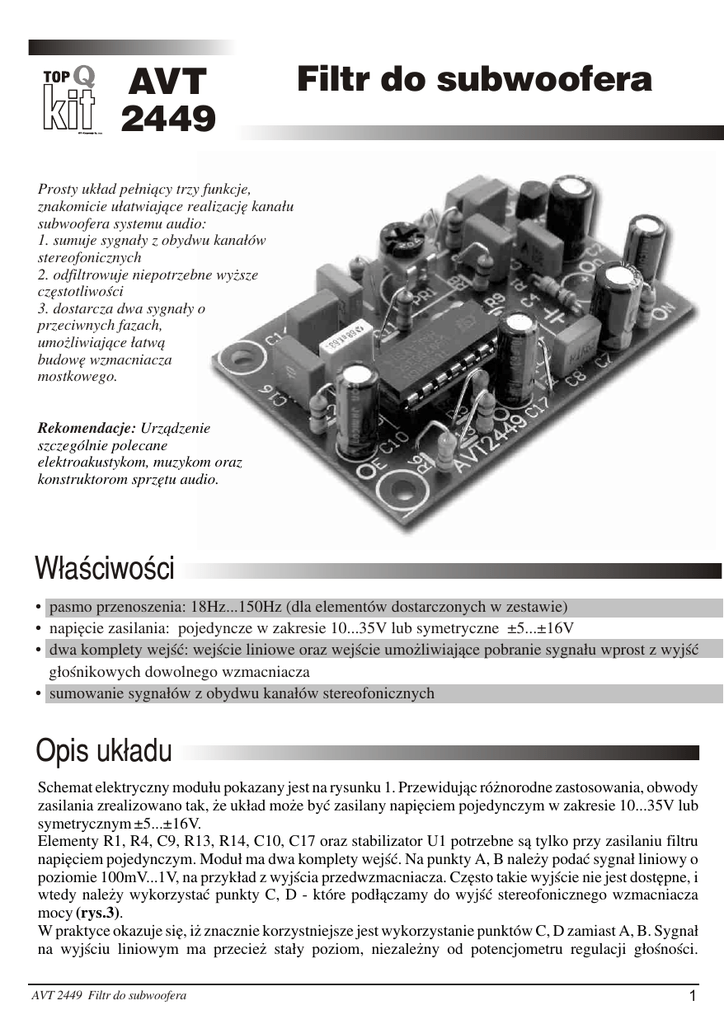

AVT 2449

AVT
2449
Filtr do subwoofera
Prosty uk³ad pe³ni¹cy trzy funkcje,
znakomicie u³atwiaj¹ce realizacjê kana³u
subwoofera systemu audio:
1. sumuje sygna³y z obydwu kana³ów
stereofonicznych
2. odfiltrowuje niepotrzebne wy¿sze
czêstotliwoœci
3. dostarcza dwa sygna³y o
przeciwnych fazach,
umo¿liwiaj¹ce ³atw¹
budowê wzmacniacza
mostkowego.
Rekomendacje: Urz¹dzenie
szczególnie polecane
elektroakustykom, muzykom oraz
konstruktorom sprzêtu audio.
W³aœciwoœci
• pasmo przenoszenia: 18Hz...150Hz (dla elementów dostarczonych w zestawie)
• napiêcie zasilania: pojedyncze w zakresie 10...35V lub symetryczne ±5...±16V
• dwa komplety wejœæ: wejœcie liniowe oraz wejœcie umo¿liwiaj¹ce pobranie sygna³u wprost z wyjœæ
g³oœnikowych dowolnego wzmacniacza
• sumowanie sygna³ów z obydwu kana³ów stereofonicznych
Opis uk³adu
Schemat elektryczny modu³u pokazany jest na rysunku 1. Przewiduj¹c ró¿norodne zastosowania, obwody
zasilania zrealizowano tak, ¿e uk³ad mo¿e byæ zasilany napiêciem pojedynczym w zakresie 10...35V lub
symetrycznym ±5...±16V.
Elementy R1, R4, C9, R13, R14, C10, C17 oraz stabilizator U1 potrzebne s¹ tylko przy zasilaniu filtru
napiêciem pojedynczym. Modu³ ma dwa komplety wejœæ. Na punkty A, B nale¿y podaæ sygna³ liniowy o
poziomie 100mV...1V, na przyk³ad z wyjœcia przedwzmacniacza. Czêsto takie wyjœcie nie jest dostêpne, i
wtedy nale¿y wykorzystaæ punkty C, D - które pod³¹czamy do wyjœæ stereofonicznego wzmacniacza
mocy (rys.3).
W praktyce okazuje siê, i¿ znacznie korzystniejsze jest wykorzystanie punktów C, D zamiast A, B. Sygna³
na wyjœciu liniowym ma przecie¿ sta³y poziom, niezale¿ny od potencjometru regulacji g³oœnoœci.
AVT 2449 Filtr do subwoofera
1
Natomiast wykorzystanie sygna³ów z g³oœników pozwoli zachowaæ sta³e proporcje ich g³oœnoœci i
g³oœnoœci subwoofera.
Sygna³y z kana³u lewego i prawego s¹ sumowane w uk³adzie ze wzmacniaczem U2A. Poziom sygna³u
mo¿na regulowaæ wed³ug potrzeb za pomoc¹ PR1. Poniewa¿ regulacjê poziomu trzeba przeprowadziæ
tylko jeden raz, dostosowuj¹c g³oœnoœæ subwoofera do g³oœnoœci kolumn systemu stereofonicznego,
ca³kowicie wystarcza potencjometr monta¿owy w roli PR1.
Sygna³ z sumatora-bufora U1A jest podany na dolnoprzepustowy filtr trzeciego rzêdu z elementami
R9...11, C13...C15, U2B. Górn¹ czêstotliwoœæ graniczn¹ oraz przebieg charakterystyki filtru mo¿na dobraæ
wed³ug upodobania. Bli¿sze wskazówki podane s¹ w artykule w EDW 9/00. Zazwyczaj górna
czêstotliwoœæ graniczna bêdzie wynosiæ oko³o 150Hz. Oprócz czêstotliwoœci granicznej, mo¿na dobraæ
stromoœæ filtru. Maksymalna stromoœæ wynosi 18dB/oktawê.
W rzeczywistoœci dolna czêstotliwoœæ graniczna modu³u wynosi oko³o 20Hz i jest wyznaczona g³ównie
przez pojemnoœæ C16 i rezystancje R5, R12. Kto chcia³by poszerzyæ pasmo w dó³, mo¿e zwiêkszyæ
pojemnoϾ C16 (i ewentualnie C11, C12) do 470nF lub nawet 1mF.
Odfiltrowane sygna³y o czêstotliwoœciach w zakresie oko³o 20Hz...150Hz podawane s¹ na bufory
wyjœciowe. Uk³ad ze wzmacniaczem U1C ma wzmocnienie -1, czyli odwraca fazê sygna³u. Uk³ad ze
wzmacniaczem U1D ma wzmocnienie +1, czyli nie odwraca fazy. W punktach E, F dostêpny jest wiêc ten
sam sygna³, maj¹cy przeciwne fazy. Obecnoœæ takiego sygna³u umo¿liwia realizacjê wzmacniacza
mostkowego w mo¿liwie najprostszy sposób.
*
Rys. 1 Schemat elektryczny
Monta¿ i uruchomienie
Monta¿ jest klasyczny i nie powinien sprawiæ trudnoœci.
W pierwszej kolejnoœci warto zamontowaæ elementy najmniejsze, potem coraz wiêksze. Mo¿liwoœci zmian
podane s¹ podane s¹ w artykule w EDW 9/00. W wersji typowej nie nale¿y montowaæ C13, a zamiast R9
wlutowaæ zworê. Na koniec w³o¿yæ w podstawkê kostkê U2.
UWAGA!
W zale¿noœci od sposobu zasilania, nale¿y odpowiednio wykonaæ obwody zasilania.
2
AVT 2449 Filtr do subwoofera
Zasilanie napiêciem pojedynczym. Nie montowaæ elementów C3, C4. Przy zasilaniu napiêciem w zakresie
10...15V nie nale¿y montowaæ stabilizatora U1 natomiast w jego miejsce wlutowaæ zworê (pin 1 i 3). Przy
zasilaniu napiêciem (16...35V) stabilizator U1 nale¿y zamontowaæ. Napiêcie zasilania nale¿y pod³¹czyæ do
punktów P, N. Mas¹ sygna³u jest ujemny biegun zasilania - do³¹czyæ go do masy wspó³pracuj¹cych urz¹dzeñ.
Zasilanie napiêciem symetrycznym. Nie montowaæ R1, R4, C1, C2, C9, R13, R14, U1. Wlutowaæ zworê
miêdzy zaznaczone kó³kami punkty lutownicze U1 (nó¿ki 1, 3). Wlutowaæ zwory zamiast C10, C17. •ród³o
zasilania (±5...±16V) do³¹czyæ do punktów P, O, N. Mas¹ jest punkt O - do³¹czyæ go do masy
wspó³pracuj¹cych urz¹dzeñ.
Uk³ad zmontowany ze sprawnych elementów nie wymaga ¿adnego uruchamiania i od razu bêdzie dzia³a³
poprawnie.
Jedyn¹ regulacj¹ bêdzie ustawienie potencjometru PR1, by uzyskaæ w³aœciwe proporcje tonów najni¿szych i
pozosta³ych. Czynnoœæ tê nale¿y wykonaæ po do³¹czeniu wzmacniacza i g³oœnika (subwoofera), gdy ca³y
system bêdzie gotowy. Biegunowoœæ g³oœnika (zacisk „gor¹cy oznaczony czerwon¹ kropk¹) nale¿y dobraæ
doœwiadczalnie. Chodzi o dobranie fazy subwoofera zgodnej z faz¹ g³oœników w istniej¹cych kolumnach.
Rys. 2 Rozmieszczenie elementów na p³ytce drukowanej
Rys. 3 Przyk³ad pod³¹czenia.
AVT 2477 Samochodowy wzmacniacz 70 W
Nowoczesny wzmacniacz samochodowy mog¹cy w po³¹czeniu z zestawem AVT2449 pracowaæ jako
subwoofer. Du¿a moc wyjœciowa (70 W) uzyskiwana jest dziêki zastosowaniu uk³adu wzmacniacza
pracuj¹cego w klasie H. Jest to uk³ad mostkowy, którego ostatni stopieñ zasilany jest z
podwy¿szonego napiêcia (bootstrap). Dodatkow¹ zalet¹ klasy H jest wy¿sza sprawnoœæ czyli
"kostka" bêdzie mniej siê grza³a przy pe³nym wysterowaniu. Uk³ad TDA1562 dodatkowo posiada
zabezpieczenie termiczne i przeciwzwarciowe oraz specjalny obwód zapewniaj¹cy wyciszanie
podczas w³¹czania i wy³¹czania zasilania eliminuj¹c ewentualne stuki i szumy stanów
nieustalonych.
•
•
•
•
•
•
wzmocnienie: 26 dB
maksymalny ci¹g³y pr¹d wyjœciowy: 8 A
zniekszta³cenia nieliniowe: typ. 0,06% (14,4 V, 20 W)
górna czêstotliwoœæ graniczna >20 kHz
sygnalizacja stanu uk³adu: dioda LED
zasilanie: 8...18 V DC
AVT 2449 Filtr do subwoofera
3
Wykaz elementów
W kolejnoœci lutowania:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
R9:
R1,R4:
R2,R3:
R5,R6:
R7,R8,R12,R14:
R10:
R11:
R13:
PR1:
C1,C5...C6,C8:
C4:
C2,C7:
C3:
C9,C10,C17:
C11,C12,C16:
C14:
C15:
C13:
U1:
U2:
Montuj¹c elementy
zwora
oznaczone wykrzyknikiem
10kW
zwróæ uwagê na ich
2,2MW
biegunowoϾ.
Pomocne mog¹ okazaæ siê ramki z
56kW
rysunkami wyprowadzeñ i symbolami
100kW
tych elementów na p³ytce drukowanej
4,3kW
oraz fotografie zmontowanych
18kW
zestawów.
100kW
220kW miniaturowy
100nF
100nF (montowaæ tylko w przypadku zasilania napiêciem symetrycznym)
100mF/16V !
100mF/16V ! (montowaæ tylko w przypadku zasilania napiêciem symetrycznym)
10mF/50V !
220nF ceramiczne lub MKT
220nF foliowy MKT
68nF
nie montowaæ
LM78L15 ! (patrz tekst)
podstawka DIL14 + Tl074 !
!
!
2
3
1
wciêcie
TL0
123
74
Zestaw powsta³ na podstawie projektu o tym samym tytule opublikowanego w Elektronice dla Wszystkich 9/00
