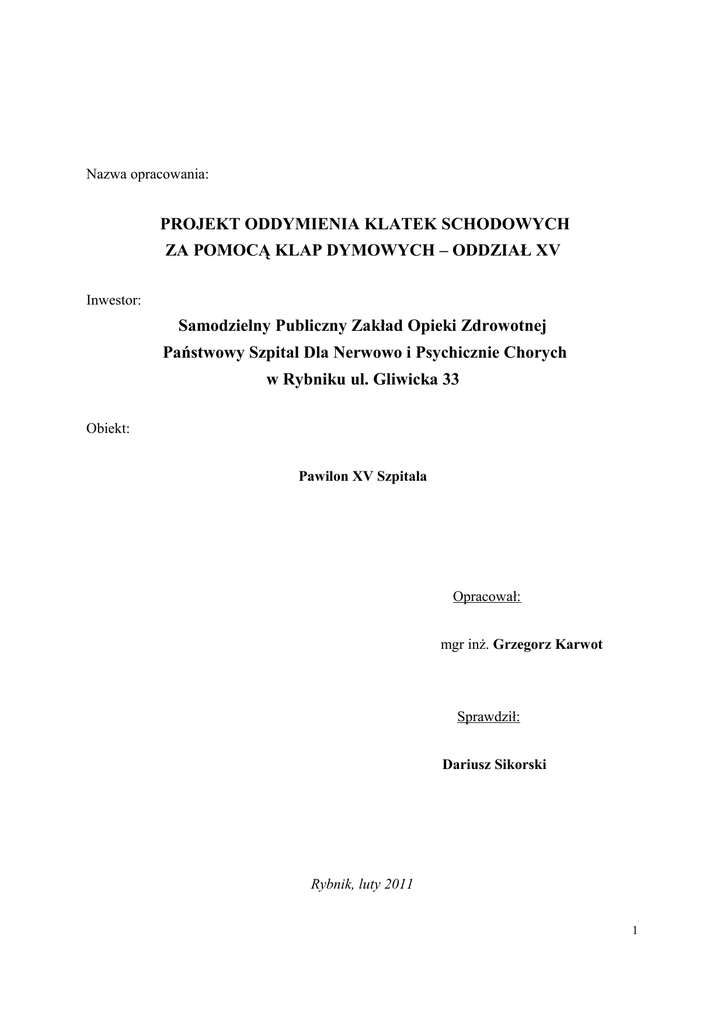

Nazwa opracowania:
PROJEKT ODDYMIENIA KLATEK SCHODOWYCH
ZA POMOCĄ KLAP DYMOWYCH – ODDZIAŁ XV
Inwestor:
Samodzielny Publiczny Zakład Opieki Zdrowotnej
Państwowy Szpital Dla Nerwowo i Psychicznie Chorych
w Rybniku ul. Gliwicka 33
Obiekt:
Pawilon XV Szpitala
Opracował:
mgr inż. Grzegorz Karwot
Sprawdził:
Dariusz Sikorski
Rybnik, luty 2011
1
SPIS TREŚCI CZĘŚCI OPISOWEJ:
Założenia.....................................................................................................................................4
Zakres opracowania.....................................................................................................................4
Dane wejściowe...........................................................................................................................4
Opis techniczny..........................................................................................................................6
Charakterystyka obiektu..............................................................................................................6
System elektrycznego oddymiania klatek schodowych...........................................................6
Założenia podstawowe wykonania systemu................................................................................7
Dobór urządzeń..........................................................................................................................8
Centralka......................................................................................................................................8
Przycisk ręcznego oddymiania....................................................................................................8
Siłowniki klap dymowych...........................................................................................................9
Drzwi wyjściowe z Pawilonu XV................................................................................................9
Stolarka........................................................................................................................................9
Okablowanie................................................................................................................................9
Konstrukcja ,,szybów” łączących klatkę schodową z klapami dymowymi na dachu...............11
Klapy dymowe – dobór, parametry i wyposażenie..........................................................................12
Wykaz norm związanych z tematyką systemu oddymiania.....................................................14
Awaryjne oświetlenie ewakuacyjne.......................................................................................1 5
Uprawnienia projektanta......................................................................................................16-18
Oświadczenie projektanta..........................................................................................................19
BIOZ.........................................................................................................................20-24
CZĘŚĆ RYSUNKOWA..........................................................................................................25
Rys. nr 1 - Rzut piwnic.........................................................................................................26
Rys. nr 2 - Rzut parteru........................................................................................................27
Rys. nr 3 - Rzut I piętra........................................................................................................28
Rys. nr 4 - Rzut II piętra.......................................................................................................29
Rys. nr 5 - Rzut II piętra – lokalizacja klap dymowych.........................................................30
Rys. nr 6 - Rzut dachu..............................................................................................................31
Rys. nr 7 - Przekrój A-A...................................................................................................32
Rys. nr 8 - Detal I.............................................................................................................33
2
Rys. nr 9 - Detale II i III...................................................................................................34
Rys. nr 10 - Rzut ,,szybu”........................................................................................................35
Rys. nr 11 - Przekrój B-B.................................................................................................36
Rys. nr 12 - Przekroje C-C i D-D......................................................................................37
Rys. nr 13 – Zamocowanie IPE.........................................................................................38
Rys. Nr 14 – Zestawienie stolarki drzwiowej – oddział XV..............................................39
Mapa zasadnicza w skali 1:500.........................................................................................40
3
ZAŁOŻENIA
ZAKRES OPRACOWANIA
Przedmiotem opracowania jest projekt wykonania dwóch klap dymowych na
podstawie prostej ze spojlerami z opcją przewietrzania i czujnikiem pogodowym oraz
możliwością otwarcia podczas konieczności wyjścia na dach (funkcja wyłazu
dachowego).
Niniejszy projekt obejmuje wykonanie instalacji elektrycznego oddymiania dla dwóch
klatek schodowych z opcją przewietrzania i czujnikiem pogodowym.
DANE WEJŚCIOWE
−
Inwentaryzacja budynku Pawilonu XV Szpitala w Rybniku.
−
Ustawa „Prawo budowlane” z 7 lipca 1994 r, z późniejszymi zmianami.
Rozporządzenie Ministra Infrastruktury z 12. kwietnia 2002 r w sprawie warunków
technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, z późniejszymi
zmianami.
−
Rozporządzenie Ministra Infrastruktury z 2 września 2004 r w sprawie
szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych
wykonania i odbioru robót budowlanych oraz programu funkcjonalno – użytkowego.
−
Norma wieloarkuszowa PN–IEC 60364 „Instalacje elektryczne w obiektach
budowlanych”.
−
−
PN-EN 54 – Systemy sygnalizacji pożarowej – Wprowadzenie.
PN-EN 54-2 – Systemy sygnalizacji pożarowej - Część 2: Centrale sygnalizacji
pożarowej.
−
−
PN-EN 54-4 – Systemy sygnalizacji pożarowej - Część 4: Zasilacze.
PN-EN 54-7 – Systemy sygnalizacji pożarowej - Część 7: Czujki punktowe
działające z wykorzystaniem światła rozproszonego, światła przechodzącego lub jonizacji.
−
PN-EN 54-11 – Systemy sygnalizacji pożarowej - Część 11: Ręczne ostrzegacze
pożarowe.
−
−
Ustawa z dnia 7 lipca 1994r. "Prawo budowlane" (Dz. U. nr 89 poz. 414 z 1994r.).
Zarządzenie Ministra Gospodarki Przestrzennej i Budownictwa z dnia 30 grudnia
1994r. w sprawie szczegółowego zakresu i formy projektu budowlanego (M.P. nr 2 z 1995r.
Poz. 30).
−
Rozporządzenie Ministra Spraw Wewn. z dnia 4 lipca 1995r. w sprawie zakresu,
trybu i zasad uzgodnienia projektu budowlanego pod względem ochrony przeciwpożarowej
(Dz. U. Nr 102 poz. 506 z 1995r.).
−
−
Ustawa z dnia 24 sierpnia 1991r. o ochronie przeciwpożarowej
(Dz. U. nr 81 poz. 351 z 1991r.).
4
−
Ustawa z dnia 24 sierpnia 1991r. o Państwowej Straży Pożarnej
(Dz. U. nr 88 poz. 400).
Rozporządzenie Ministra Spraw Wewnętrznych z 22 kwietnia 1992r. w sprawie
wydawania świadectw Dopuszczenia (atestów) użytkowania wyrobów służących do ochrony
przeciwpożarowej (Dz. U. nr 40 poz. 172).
−
Rozporządzenie Ministra Spraw Wewnętrznych z 3 listopada 1992r. w sprawie
ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów
(Dz. U. nr 92 poz. 460 z 1992r.).
−
Rozporządzenie Ministra Spraw Wewnętrznych z 21 sierpnia 1995r. zmieniające
rozporządzenie w sprawie ochrony przeciwpożarowej budynków, innych obiektów
budowlanych i terenów (Dz. U. nr 102 poz. 507 z 1995r.).
−
Zarządzenie nr 1/96 Komendanta Głównego Państwowej Straży Pożarnej
z dnia 1 lutego 1996r. w sprawie rzeczoznawców ds. zabezpieczeń przeciwpożarowych.
−
Rozporządzenie Ministra Gospodarki Przestrzennej i Budownictwa z dnia 14 grudnia
1994r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich
usytuowanie (Dz. U. nr 110 poz. 46 z 1995r.).
−
Ustawa z dnia 10 kwietnia 1986r. "Prawo atomowe" (Dz. U. nr 12 poz.70 z
późniejszymi zmianami: nr 33 z 1987r., nr 8 z 1994r., nr 90 z 1994r., nr 104 z 1995r.).
−
PN-74/B-02866 – Otwory pod klapy dymowe. Obliczanie powierzchni
i rozmieszczenie.
−
−
PN-91/B-02840 – Ochrona przeciwpożarowa budynków. Nazwy i określenia.
−
PN-70/B-02852 – Ochrona przeciwpożarowa w budownictwie.
−
PN-B-0277-2 – Instalacje grawitacyjne odprowadzania dymu i ciepła.
5
OPIS TECHNICZNY
Charakterystyka obiektu
Adres budynku:
ul. Gliwicka 33
44-201 Rybnik.
Pawilon XV Szpitala
Kondygnacje:
−
Piwnica,
−
Parter,
−
I Piętro,
−
II Piętro,
−
Poddasze nieużytkowe.
Pawilon XV należy do kompleksu (leży na terenie) budynków objętych ochroną
konserwatorską (Rejestr Zabytków Województwa Śląskiego nr A/75/02), jednak sam
budynek nie znajduję się pod ochroną.
System elektrycznego oddymiania klatki schodowej
Przedmiotem opracowania jest projekt wykonawczy instalacji elektrycznego
oddymiania klatek schodowych. Zakres rzeczowy projektu obejmuje dwie klatki schodowe
pomiędzy kondygnacjami piwnicy a poddaszem nieużytkowym nad II piętrem budynku.
W ramach realizacji zadania należy:
−
wytyczyć trasy okablowania,
−
zamontować niezbędne urządzenia,
−
określić sposób funkcjonowania systemu elektrycznego oddymiania,
wykonać roboty budowlane konieczne do montażu klap dymowych na klatkach
schodowych budynku Pawilonu XV Szpitala.
−
W ramach wykonania instalacji oddymiania należy oddzielnie dla każdej z klatek
schodowych:
−
wykonać trasy kablowe,
−
zamontować centralę oddymiania,
−
zamontować siłowniki klap dymowych,
zamontować przyciski ręcznego uruchomienia instalacji oddymiania, czujki
automatycznie uruchamiające system elektrycznego oddymiania, przewietrzania
−
6
z czujnikiem pogodowym i możliwością otwarcia podczas konieczności wyjścia na
dach (funkcja wyłazu dachowego),
zamontować klapy dymowe służące do oddymiania klatek schodowych, realizujące
funkcję oddymiania z opcją przewietrzania i czujnikiem pogodowym oraz możliwością
otwarcia podczas konieczności wyjścia na dach (funkcja wyłazu dachowego),
−
na wejściu z klatki schodowej na oddziały zamontować drzwi przeciwpożarowe
o klasie EI30.
−
na wejściu z klatki schodowej do składziku z oddziału XV zamontować drzwi
przeciwpożarowe o klasie EI30.
−
na wejściu z klatki schodowej do piwnicy z oddziału XV zamontować drzwi
przeciwpożarowe o klasie EI60.
−
Założenia podstawowe wykonania systemu
Zaproponowano następującą konfigurację systemu oddymiania dla klatek schodowych:
w stropie ostatniej kondygnacji zaprojektowano klapy dymowe (po jednej dla każdej
klatki schodowej), realizujące funkcję oddymiania z opcją przewietrzania i czujnikiem
pogodowym oraz możliwością otwarcia podczas konieczności wyjścia na dach (funkcja
wyłazu dachowego),
−
centralkę oddymiania zainstalować zgodnie z przepisami i w oparciu o obwiązujące
normy (po jednej dla każdej klatki schodowej),
−
od centralki do siłowników klap dymowych poprowadzony zostanie bezhalogenowy
kabel ognioodporny (klasy min. PH30),
−
przyciski do ręcznego uruchamiania instalacji oddymiania zainstalować zgodnie
z przepisami i w oparciu o obwiązujące normy,
−
pomiędzy centralą, a przyciskami oddymiania poprowadzony zostanie kabel
ognioodporny klasy PH90,
−
na suficie klatki schodowej (każdej kondygnacji), wykonać czujki dymu
podłączone do centralki oddymiania, które będą odpowiadały za automatyczne wykrycie
i uruchomienie systemu oddymiania,
−
ponadto należy zainstalować obwód zasilania 230V 50Hz centralki. Przewód należy
poprowadzić do lokalnej rozdzielnicy. Obwody zasilania central należy wyraźnie opisać
w celu łatwej identyfikacji przez obsługę systemu lub pracowników serwisu,
−
−
okablowanie wykonać pod tynkiem w rurkach osłonowych typu instalacyjnych
peszel,
klapy dymowe jak i całą instalację niezbędną do prawidłowego ich funkcjonowania
wykonać z materiałów posiadających certyfikaty dopuszczenia wyrobu do użytkowania
w ochronie przeciwpożarowej na terenie kraju,
−
ręczne uruchamianie systemu oddymiania będzie możliwe poprzez zbicie szybki
i wciśnięcie przycisków systemu oddymiania zlokalizowanych na klatkach schodowych,
−
7
klapy dymowe służące do oddymiania dla klatek schodowych zlokalizowane są
na poziomie poddasza nieużytkowego, nad II piętrem. Do klap dymowych należy
doprowadzić okablowanie z centrali oddymiania. Klapy dymowe służące do oddymiania nie
mogą posiadać trwałych zabezpieczeń blokujących otwieranie ich za pomocą siłownika.
−
Dobór urządzeń
Centralka
Centralka oddymiania wykonana jest w postaci szafki ściennej. Centralka ta jest zasilana
napięciem 230V/50Hz.
Napięcie robocze to 24V napięcia stałego na wyjściach, do których podłączone
są urządzenia elektrycznego systemu sterowania oddymianiem. Jest ona wyposażona
w akumulatory pozwalające na pracę układu w ciągu 72 godzin po zaniku napięcia
podstawowego.
Centralka umożliwia:
−
ręczne wyzwalanie alarmu z przycisków alarmowych,
−
automatyczne wyzwalanie alarmu z czujek dymowych,
−
przekazywanie informacji o alarmie (sygnał NO/NC),
−
przekazywanie informacji o uszkodzeniu systemu (sygnał NO/NC),
ręczne otwieranie klap dymowych w celu wentylacji obiektu w czasie normalnej
eksploatacji bez wywołania stanu alarmowego (przewietrzanie),
−
automatyczne zamkniecie klap dymowych otwartych do wentylacji w przypadku
opadów deszczu lub silnego wiatru (zastosowanie centralki pogodowej z czujnikiem wiatru
i deszczu),
−
−
możliwość otwarcia klap podczas konieczności wyjścia na dach (funkcja wyłazu
dachowego).
Centrala posiada optyczną sygnalizację stanu jej pracy, powtórzoną w przyciskach
alarmowych co w łatwy sposób pozwala stwierdzić stan alarmu lub uszkodzenia systemu.
Centralę należy ze względów użytkowych i serwisowych zamontować na wysokości
ok. 1,40m od podłogi (dolna krawędź).
Należy zwrócić uwagę Użytkownikowi na czasookres wymiany akumulatorów (zgodnie ze
wskazaniami podanymi przez producenta zastosowanych akumulatorów).
Przycisk ręcznego oddymiania
Ręczne uruchamianie oddymiania będzie możliwe poprzez zbicie szybki
i wciśnięcie przycisków systemu oddymiania zlokalizowanych na klatkach schodowych.
Przyciski wykonać w wersji natynkowej.
8
Siłowniki klap dymowych
Siłowniki klap dymowych Pawilonu XV wykonać zgodnie z przepisami i w oparciu
o obwiązujące normy.
Drzwi wyjściowe z Pawilonu XV
Aby zainstalowany system oddymiania na klatkach schodowych spełniał prawidłowo
swoją rolę, potrzebne jest zapewnienie dostatecznego dopływu powietrza w celu
wytworzenia tzw. „ciągu kominowego”.
Drzwi wyjściowe z Pawilonu XV na zewnątrz o wymiarach 1,40x2,50m i powierzchni 3,50 m2
każde, spełniają ogólne założenia PN-B-02877-4:2001 (pkt. 6). Potrzebna powierzchnia
otworu dopowietrzającego dla rozpatrywanych klatek schodowych, dla jednej wynosi
Agdop = 1,93 m2.
3,50m 2 > Agdop = 1,93m2 – warunek jest spełniony
Zgodnie z PN-B-02877-4:2001 (pkt. 6) przy zastosowaniu urządzeń oddymiania
pożarowego wymagane jest zapewnienie dopływu powietrza „uzupełniającego” poprzez
otwory umiejscowione w dolnych częściach pomieszczenia. Możliwe jest wliczenie okien
oraz drzwi, które w przypadku pożaru dadzą się otworzyć od zewnątrz lub otworzą się
automatycznie gdy zajdzie taka potrzeba. Ich otwarcie zagwarantuje wytworzenie
strumienia powietrza przelotowego na zasadzie naturalnej różnicy ciśnień.
Stolarka
Na wejściu z klatki schodowej na oddziały zarówno dla budynku XVa, jak i XVb zamontować
drzwi przeciwpożarowe o klasie EI30.
Na wejściu z klatki schodowej do piwnicy z oddziału XVa zamontować drzwi przeciwpożarowe
o klasie EI30.
Na wejściu z klatki schodowej do piwnicy z oddziału XVb zamontować drzwi przeciwpożarowe
o klasie EI60.
Ponadto w celu umożliwienia wejścia na poddasze nieużytkowe podczas
wykonywania ścianek ,,szybów” pod klapy dymowe w jednej z ścianek należy zamontować
drzwi wyłazowe przeciwpożarowe o klasie EI 30. Drzwi wyłazowe na poddasze nieużytkowe
wykonać tak samo w obu ,,szybach”, dla obu klatek schodowych.
Okablowanie
Wszystkie prace instalacyjne powinny być wykonane wg zaleceń i obowiązujących
norm dotyczących danej instalacji. Założenie podstawowe to wykonanie całości
okablowania w korytach metalowych lub pod tynkiem w rurkach typu peszel. Dopuszcza się
montaż kabli pod tynkiem, jednak z wyjątkiem odcinków na styku (skrzyżowania i zbliżenia)
9
z innymi instalacjami (zastosować odcinki rurek lub inne przekładki izolacyjne) oraz
w przejściach przez stropy (zastosować rurki). Po wciągnięciu kabli przepusty rurowe należy
uszczelnić przy użyciu certyfikowanych mas ppoż.
Inne zasady, które powinny być przestrzegane przy układaniu kabli:
−
nie wykonywać żadnych połączeń przewodów dodatkowych,
po ułożeniu kabli i zaprawieniu bruzd należy wykonać pomiary kontrolne (rezystancja
linii, rezystancja izolacji między żyłami linii, pojemność przewodów linii itp.). Protokoły
z pomiarów powinny być przekazane firmie specjalistycznej, która wykona montaż urządzeń,
−
−
w miejscach montażu elementów należy pozostawić odpowiednie zapasy przewodów:
a) czujki i ostrzegacze ręczne : 2x 20 cm (nie rozcięte pętle)
b) centralki min. 50-100 cm.
Należy koordynować przebieg tras kabli systemów sterowania oddymianiem oraz innych
instalacji i zachować następujące minimalne odstępy:
−
20 cm od przewodów energetycznych przy braku przegrody,
−
5 cm od przewodów energetycznych zastosowaniu przegrody stalowej,
−
30 cm od opraw oświetleniowych typu „świetlówka”,
−
100 cm od transformatorów i silników.
UWAGI:
−
Należy zachować minimum 50 cm odstępu czujek od opraw oświetleniowych, ścian,
podciągów i belek, kanałów i otworów wentylacyjnych oraz innych urządzeń
i składowanych towarów.
−
Przejścia instalacji przez granicę stref ogniowych zabezpieczyć masą Hilti
CP606 lub opaskami pożarowymi.
−
Wszystkie urządzenia muszą odpowiadać branżowym przepisom
i normatywom.
10
Konstrukcja ,,szybów” łączących klatki schodowe z klapami dymowymi na dachu
Przejście pomiędzy klatką schodową, a klapą dymową na dachu należy wykonać za
pomocą tzw. ,,szybu”. ,,Szyb” należy wykonać poprzez wykonanie otworu w stropie.
Wielkość otworu powinna wynosić 1,60x1,60. Powyższa powierzchnia otworu jest
podyktowana doborem odpowiedniej klapy dymowej, zapewniającej właściwe
,,przewietrzenie” klatki schodowej.
Po wykonaniu otworu w stropie należy na poddaszu nieużytkowym zamontować belkę
stalową dwuteową I 180PE. Belkę oprzeć na wierzchu przeciwległych ścian nośnych klatki
schodowej. Do pasa górnego belki I 180PE przyspawać ceownik C 160. Wnętrze ceownika
wypełnić betonem zbrojonym na wysokość 4 cm.
Takie rozwiązanie umożliwi wymurowanie ścianki ,,szybu” grubości 12cm z cegły
ceramicznej dziurawki (pierwsza ścianka). Po zamontowaniu belki I 180PE należy wstawić
i przyspawać do niej belkę z ceownika C 180 prostopadle do istniejącej belki dwuteowej
I 180PE. Zabieg ten ma na celu usztywnienie przestrzeni pomiędzy belką dwuteową, a nowo
wymurowaną ścianką z cegły ceramicznej dziurawki grubości 36cm (druga ścianka)
i zabezpieczenie belki dwuteowej I 180PE przed wyboczeniem. Podczas budowy ścianki na
ścianie nośnej środkowej budynku należy wykonać odsadzkę równą 7cm. Ściankę
podbudować do istniejącej krokwi 12x15cm więźby dachowej, a następnie zawęzić grubość
ścianki do 12cm przy przejściu przez dach, aż do osiągnięcia odpowiedniego poziomu
posadowienia klapy dymowej. Ponadto w ściance należy wykonać otwór 60x60cm w celu
montażu drzwi wyłazowych na poddasze nieużytkowe. Nad otworem wbudować nadproże
betonowe o wymiarach 36cm x 100cm i grubości 5cm. Drzwi wyłazowe na poddasze
nieużytkowe wykonać jako przeciwpożarowe o klasie EI30. Drzwi wyłazowe na poddasze
nieużytkowe wykonać tak samo w obu ,,szybach”, dla obu klatek schodowych.
Trzecią ściankę wykonać w postaci lekkiej konstrukcji stalowej. Należy przyspawać ją
do pasa górnego ceownika C 180 (w jej dolnej części).
Ściankę stalowa wykonać do odpowiedniego poziomu posadowienia klapy dymowej.
Ostatnia czwartą ściankę ,,szybu” należy wymurować opierając ją na istniejącej ścianie
nośnej budynku, wspierając część konstrukcji ścianki na belkach: dwuteowej I 180PE i
ceowej C 160.
Grubość ścianki 36cm, wykonać z cegły ceramicznej dziurawki. Ścianką obudować istniejącą
krokiew dachową 15x20cm z trzech stron.
Ściankę wymurować na wymaganą wysokość aż do osiągnięcia odpowiedniego poziomu
posadowienia klapy dymowej.
Należy ponadto pamiętać że żadna z czterech ścian nie opiera się na istniejących
legarach stropowych 15x20cm, ma to uchronić konstrukcję nośną stopu przed dodatkowym,
niekorzystnym jej dociążeniem.
Do belki stalowej dwuteowej I 180PE i ceownika C 180 przyspawać podkładki stalowe
z blachy 50x6mm w celu umożliwienia montażu płyt ogniowych.
W miejscu łączenia ścianek murowanych ,,szybu” z powierzchnią dachu wykonać
obróbki blacharskie.
11
Belki stalowe dwuteowe i ceowniki zabezpieczyć od wewnątrz ,,szybu” płytami
ogniowymi o odporności ogniowej 60min. Miejsca łączenia płyt, jak i otwory po śrubach
wypełnić masą ogniochronną Hilti CP606. Płyty ogniowe przymocować do belek stalowych
dwuteowych i ceowników poprzez przyspawane do nich podkładki stalowe z blachy 50x6mm.
Ponadto, aby zabezpieczyć stopki belek stalowych należy od spodu wykonać warstwę
ochronną z płyt ogniowych o odporności ogniowej na 60min.
Dodatkowo płytami ogniowymi o odporności ogniowej 60min należy zabezpieczyć (osłonić)
we wnętrzu ,,szybu” wszystkie odsłonięte: legary stropowe 15x20cm, krokwie dachowe
15x20cm jak i jedną z ścianek ,,szybu” wykonaną z lekkiej konstrukcji stalowej.
Grubość płyt ogniowych powinna wynosić 12,5mm, zastosować płyty gipsowo-włóknowe.
Konstrukcję ,,szybu” wykonać identycznie dla obu klatek schodowych.
Szczegółowe informacje dotyczące technologii wykonania, sposobu rozmieszczenia,
montażu, jak również szczegóły konstrukcyjne zawarto w części rysunkowej niniejszego
projektu.
Klapy dymowe – dobór, parametry i wyposażenie
Klapy dymowe zabudować na wcześniej przygotowanych ,,szybach”.
Do montażu należy przyjąć klapy dymowe na podstawie prostej ze spojlerami.
Klapy powinny mieć zapewnioną opcję przewietrzania i czujnik pogodowy. Klapy powinny
zapewniać możliwość ręcznego ich otwierania w celu wentylacji obiektu w czasie normalnej
eksploatacji bez wywołania stanu alarmowego (przewietrzanie), oraz automatyczne
zamkniecie klap dymowych otwartych do wentylacji w przypadku opadów deszczu lub
silnego wiatru (zastosowanie centralki pogodowej z czujnikiem wiatru i deszczu).
Dodatkowo klapy powinny mieć możliwość ich otwarcia podczas konieczności wyjścia na
dach (funkcja wyłazu dachowego).
Obliczenia
Ponieważ budynek zaliczamy do budynków średnio wysokich, to zgodnie z Polską
Normą PN-B-02877-4 wymagana powierzchnia czynna oddymiania na klatce schodowej
budynków średnich i niskich powinna wynosić co najmniej 5% powierzchni rzutu
poziomego podłogi tej klatki schodowej.
Poniżej wykonano niezbędne obliczenia dla doboru klap dymowych.
Oznaczenia użyte we wzorach przy obliczaniu powierzchni czynnej oddymiania:
AK – powierzchnia rzutu poziomego klatki schodowej
AK5% - 5% powierzchni rzutu poziomego klatki schodowej
AG – powierzchnia geometryczna oddymiania
ACZ – powierzchnia czynna oddymiania
12
Obliczenie powierzchni otworu oddymiającego dla jednej klatki schodowej:
Powierzchnia rzutu poziomego klatki schodowej zgodnie z rzutem wynosi:
AK = 2,97 x 6,00 = 17,82m 2
5% powierzchni rzutu poziomego klatki schodowej wynosi:
AK5% = 17,82 x 5% = 0,891m 2
AG = 0,891m 2
ACZ = 0,891/0,6 = 1,485m2
Powierzchnia czynna klapy służącej do oddymiania, powinna wynosić A CZ = 1,485m 2
(pamiętając że powierzchnia czynna to współczynnik 0,6 do powierzchni klapy
oddymiającej – oznaczenie A G).
Na podstawie powyższego przyjęto dwie klapy dymowe (po jednej dla każdej klatki
schodowej). Przyjęto klapę dymową IcoPal Awak lub równoważną na podstawie prostej ze
spojlerami. Powierzchnia czynna oddymiania dla jednej klapy wynosi 1,79 m2 przy potrzebnej
wielkości otworu 1,60m x 1,60m. Powyższe parametry techniczne przyjęto identycznie dla
obu klap dymowych.
1,79m2 > A CZ = 1,485m2 – warunek jest spełniony
Szczegółowe informacje dotyczące technologii wykonania, sposobu rozmieszczenia, montażu
jak również szczegóły konstrukcyjne zawarto w części rysunkowej niniejszego projektu.
Aby zainstalowany system oddymiania na klatkach schodowych spełniał prawidłowo
swoją rolę, potrzebne jest zapewnienie dostatecznego dopływu powietrza w celu
wytworzenia tzw. „ciągu kominowego”.
Zapewnienie dostatecznego dopływu powietrza klatki schodowej:
Zgodnie z PN-B-02877-4:2001 (pkt. 6) przy zastosowaniu urządzeń oddymiania pożarowego
wymagane jest zapewnienie dopływu powietrza ,,uzupełniającego” poprzez otwory
umiejscowione w dolnych częściach pomieszczenia. Możliwe jest wliczenie okien lub drzwi,
które w przypadku pożaru dadzą się otworzyć na zewnątrz. Ich otwarcie zagwarantuje
wytworzenie strumienia powietrza przelotowego na zasadzie naturalnej różnicy ciśnień.
Spełniając ten warunek geometryczna powierzchnia otworów wlotowych powinna być co
najmniej o 30% większa niż suma geometrycznych powierzchni wszystkich otworów
oddymiających, co spełnia postawiony warunek. Drzwi służące do do dopowietrzania
(otwieranie ręczne), muszą mieć możliwość ich otwarcia z zewnątrz w sytuacji zadymienia
klatki schodowej i zadziałania systemu elektrycznego oddymiania.
Uwagę tę należy uwzględnić w instrukcji bezpieczeństwa pożarowego dla budynku.
Oznaczenia użyte we wzorach przy obliczaniu powierzchni dopowietrzajacych:
AG – powierzchnia geometryczna klapy oddymiającej
Agdop – powierzchnia geometryczna drzwi dopowetrzających
13
Obliczenie powierzchni otworu dopowietrzającego:
AGdop = AG + 30%
AGdop = 1,485 x 1,30 = 1,93m2
Drzwi wyjściowe z Pawilonu XV na zewnątrz o wymiarach 1,40x2,50m i powierzchni 3,50 m2
każde, spełniają ogólne założenia PN-B-02877-4:2001 (pkt. 6). Potrzebna powierzchnia
otworu dopowietrzającego dla rozpatrywanych klatek schodowych, dla jednej wynosi
Agdop = 1,93 m2.
3,50m2 > AGdop = 1,93m2 – warunek jest spełniony
Szczegółowe
informacje
dotyczące
technologii
wykonania,
sposobu
rozmieszczenia, montażu jak również szczegóły konstrukcyjne zawarto w części
rysunkowej niniejszego projektu.
UWAGA!
Zawiasy obu klap dymowych umieścić po stronie południowo-zachodniej.
Wykaz norm związanych z tematyką systemu oddymiania
PN-74/B-02866 – Otwory pod klapy dymowe. Obliczanie powierzchni i rozmieszczenie
PN-91/B-02840 – Ochrona przeciwpożarowa budynków. Nazwy i określenia
PN-70/B-02852 – Ochrona przeciwpożarowa w budownictwie
PN-B-0277-2 – Instalacje grawitacyjne odprowadzania dymu i ciepła.
14
Awaryjne oświetlenie ewakuacyjne
W związku z wykonywanym projektem oddymiania klatki schodowej należy wykonać
awaryjne oświetlenie ewakuacyjne w celu zapewnienia bezpiecznego wyjścia z budynku osób
podczas zaniku normalnego zasilania i wystąpienia zagrożenia pożarowego.
Awaryjne oświetlenie ewakuacyjne zaprojektowano zgodnie z PN-EN 1838:2005.
Oświetlenie awaryjne wykonać jako oświetlenie ewakuacyjne zapewniające bezpieczne
wyjście z budynku podczas zaniku normalnego zasilania.
W tym celu należy przewidzieć zaopatrzenie opraw oświetlenia ewakuacyjnego
na drodze ewakuacyjnej w wewnętrzne baterie (akumulatorki) służące do podtrzymania
zasilania oświetlenia w przypadku zaniku napięcia podstawowego.
Zastosować oprawy Ledowe dające światło białe. Zastosowanie diody LED białej zapewni
kilkukrotnie mniejsze zużycie energii, wyższą sprawność i niskie napięcie zasilania dla całego
układu.
Po zaniku napięcia dioda LED powinna być zasilana z akumulatorka AA. Akumulatorek ten
powinien być ciągle ładowany przez sieć energetyczną 230V.
Nie jest wymagany transformator.
Wymagany czas pracy opraw po zaniku napięcia równy 3 godziny zgodnie z obowiązującymi
przepisami. Do opraw awaryjnych należy doprowadzić dodatkową żyłę – „stałą fazę”.
Oprawy awaryjnego oświetlenia ewakuacyjnego będą pracować zarówno w ruchu normalnym
jak i awaryjnym, czyli należy zastosować lampy dwuzadaniowe.
Awaryjne oświetlenie ewakuacyjne pojawi się natychmiast po zaniku napięcia.
W trybie awaryjnym natężenie światła na drodze ewakuacyjnej powinno wynosić minimum
1 lux, natomiast w obrębie sprzętu przeciwpożarowego (gaśnice, hydranty), minimum 10 lux.
W trybie awaryjnym lampa powinna zapewnić oświetlenie drogi ewakuacyjnej jeszcze przez
3 godziny.
Montaż oświetlenia awaryjnego i jego rozmieszczenie należy wykonać zgodnie
z normami i w oparciu o obowiązujące przepisy.
Przewody zasilające poprowadzić w korytkach metalowych lub pod tynkiem w rurkach
typu peszel. Zastosować przewody ognioodporne o klasie min PH30 min.
15
