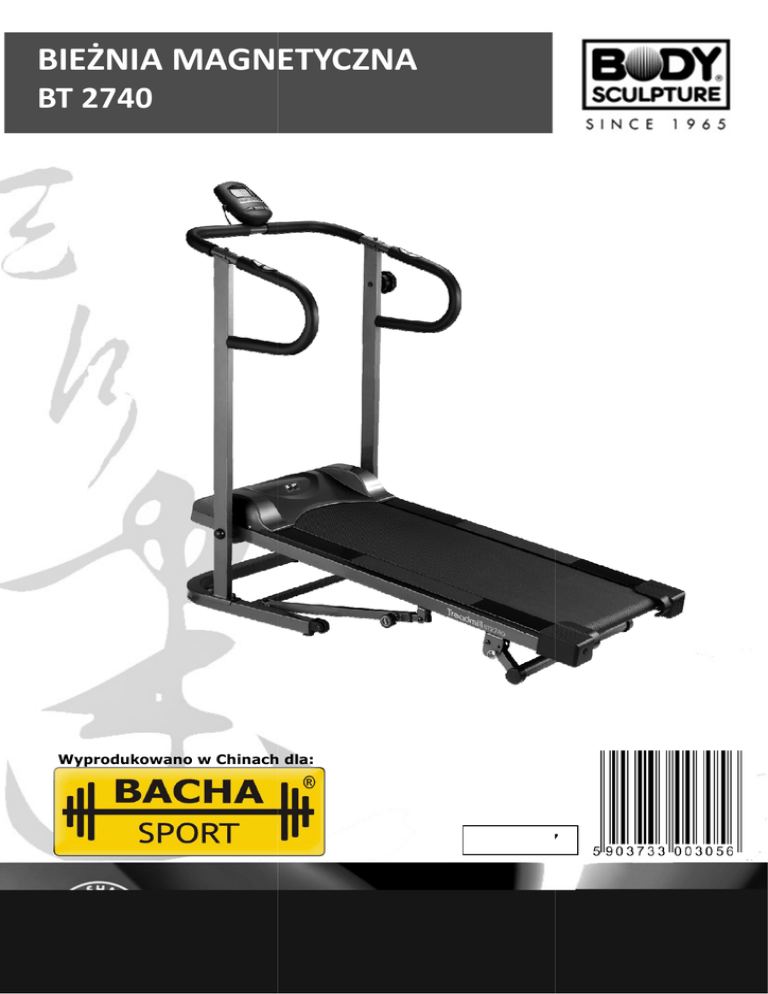

BIEŻNIA MAGNETYCZNA NIA MAGNETYCZNA

BIEŻNIA MAGNETYCZNA
BT 2740
Wyprodukowano w Chinach dla:
EN 957
WAŻNE INFORMACJE
PRZED PRZYSTĄPIENIEM DO MONTAŻU PROSIMY O UWAŻNE PRZECZYTANIE
NINIEJSZEJ INSTRUKCJI.
1. Urządzenie jest przeznaczone wyłącznie do użytku domowego.
2. Bieżnia powinna być ustawiona na płaskim i stabilnym podłożu. Dla zachowanie
bezpieczeństwa ćwiczeń wokół bieżni powinna znajdować się wolna przestrzeń
powinna ona wynosić co najmniej 0,5 m.
3. Przed użyciem bieżni przeczytaj uważnie całą instrukcję i zapoznaj się z zasadą jej
działania.
4. Zawsze przed przystąpieniem do ćwiczeń sprawdź czy wszystkie śruby są dobrze
dokręcone. (Poluzowywanie się niektórych śrub jest naturalnym procesem
zachodzącym w trakcie eksploatacji urządzeń). W razie zużycia którejś z części
należny natychmiast ją wymienić Nie wolno ćwiczyć na choćby częściowo
uszkodzonym sprzęcie.
5. Większość przyrządów do ćwiczeń nie nadaje się dla małych dzieci. Dzieci nie
powinny używać tego przyrządu bez opieki dorosłych.
6. Bieżnia posiada części ruchome. Podczas ćwiczeń pozostałe osoby powinny zachować
bezpieczny dystans.
7. Przed ćwiczeniami wykonaj krótką rozgrzewkę (ok. 5-10 min.). Po zakończonym
treningu poświęć podobny czas na ochłonięcie, co pozwoli sercu na płynną zmianę
tempa pracy i zapobiegnie nadmiernemu obciążaniu mięśni.
8. Nigdy nie wstrzymuj oddechu podczas ćwiczeń!
9. Pomiędzy ćwiczeniami niezbędny jest odpowiedni odpoczynek, podczas którego
następuje rozwinięcie mięśni. Początkujący nie powinni ćwiczyć więcej niż dwa razy
w tygodniu, stopniowo zwiększając tę liczbę do 4 i 5 razy.
10. Do ćwiczeń ubieraj zawsze wygodny dres i obuwie. Unikać należy luźnych ubrań,
które mogą wkręcić się w ruchome części maszyny.
11. Wszelkich informacji dotyczących używanego sprzętu można zasięgnąć pod numerem
telefonu 32/270 16 15 lub bezpośrednio w siedzibie serwisu firmy w Gliwicach przy
ul. Radomskiej 71.
12. Maksymalna waga osoby ćwiczącej nie może przekraczać 120 KG.
13. Przyrząd posiada europejskie certyfikat zgodności: w klasie H. C. (użytek domowy),
EN 957-1:2005, EN 957-6:2001.
UWAGA: Zanim rozpoczniesz jakiekolwiek ćwiczenia skonsultuj się ze swoim lekarzem. Jeżeli
podczas treningu będzie odczuwalny ból, wystąpią zawroty głowy, mdlenie lub podobne
objawy -zaprzestań ćwiczeń i udaj się do lekarza!
1
SERWIS GWARANCYJNY I POGWARANCYJNY
W razie wystąpienia usterki prosimy o zgłoszenie się do miejsca zakupu!
Wszelkich napraw gwarancyjnych i pogwarancyjnych dokonuje importer i zarazem
dystrybutor.
BACHA SPORT
44-164 Gliwice, ul. Radomska 71,
Tel/Fax: 32/270-16-15 Tel. kom.: 608-374-149
e-mail: [email protected]
www.bodysculpture.pl
DANE TECHNICZNE
WYMIARY : (dł/szer./wys.) 144x76,5x130 cm
WAGA:
36 KG
PO ZŁOŻENIU: 63x76,5x141 cm
MAKSYMALNA WAGA OSOBY ĆWICZĄCEJ NIE MOŻE PRZEKRACZAĆ 120 KG
DANE LICZNIKA:
Ilość baterii: 2
Typ baterii: AA 1.5 V
Funkcje: Czas, prędkość, dystans, spalone kalorie (w przybliżeniu*), puls, automatyczna
zmiana wskazań (scan).
*Jest to szacunkowa wartość, która ustalana jest w oparciu o ustawiony poziom oporu,
kąt nachylenia bieżni oraz czas ćwiczeń.
76,5
76,5
140
130
63
144
Safety area
Do not place any items here!
200
2
100
RYSUNEK POGLĄDOWY
3
LISTA CZĘŚCI
NR
1.
2L.
2R.
3.
4.
5.
6.
7.
7A.
8.
9.
10.
11.
12.
13.
NAZWA
Przednia podstawa
Wspornik lewy
Wspornik prawy
Rama główna
Poręcz
Drążek uchwytów
Tylna podstawa
Tylnia rolka
Przednia rolka
Koło zamachowe, lewe
Koło zamachowe, prawe
Przednia oś
Tylnia oś
Uchwyt magnetyczny (Magnet holder)
Ramię mechanizmu składania
Rura teleskopowa mechanizmu
13A.
składania
14. Metalowy wspornik
15. Wkręt (M10/S45C)
16. Wkręt (M8*45)
17. Wkręt (M8*70)
18. Wkręt (M8*55)
19. Wkręt (M6*85)
20. Osłona koła zamachowego
21. Wkręt (M5*25)
22. Wkręt (M5*30)
23. Wkręt (M4*20)
24. Wkręt (M3.5*10)
25. Nakrętka
26. Podkładka (Ø12.5)
27. Podkładka (Ø10.5)
28. Podkładka (Ø8.5)
29. Podkładka (Ø6.5)
30. Podkładka dla wkrętu nr 16 (Ø8.5)
31. Podkładka profilowana (Ø12.5)
32. Wkręt (M8*40)
33. Blokada mechanizmu składania
34. Przewód nachylenia
35. Łożysko
36. Pas bieżny
37. Płyta
ILOŚĆ NR
NAZWA
ILOŚĆ
1
1
1
1
2
1
1
1
1
1
1
1
1
1
1
38.
39.
40.
41.
42.
43.
44.
45.
46.
47.
48.
49.
50.
51.
52.
Zacisk ramienia magnesu
Uchwyty piankowe (Ø26*5*380)
Uchwyt piankowy (Ø26*5*670)
Zaślepka, tył
Stopka, przód
Prowadnica (Ø33*Ø10.7*29)
Prowadnica(Ø32*Ø10.7*29)
Zaślepka
Kapturek ochronny
Przednia osłona
Tylnia osłona
Rampa boczna
Zatyczka stopki, przód
Kółko transportowe
Wkręt (M8*45)
1
2
2
2
4
2
2
2
3
1
2
2
2
2
5
1
53.
Nakrętka (M8)
7
2
2
2
2
4
2
1
1
6
1
2
4
4
2
18
3
2
4
1
1
1
4
1
1
54.
55.
56.
57.
58.
59.
60.
61.
62.
63.
64.
65.
66.
67.
68.
69.
70.
71.
72.
73.
74.
75.
76.
77.
Licznik
Wtyk regulacji nachylenia
Zaślepka
Górny przewód sensora
Dolny przewód sensora
Sensor i przewód
Okrągły magnes
Ramię magnesu
Wkręt przedniej osłony (M6*12)
Podkładka zabezpieczająca (Ø8.2)
Prowadnica (D4.5*Ø42.5)
Wkręt do licznika (M5*10)
Podkładka zabezpieczająca (Ø10.2)
Osłona antypoślizgowa
Wkręt (M6*30)
Zatyczka
Zatyczka
Podkładka
Przewód sensora pulsu
Sensor pulsu
Wkręt (M4*15)
Pokrętło regulacji oporu
Cylinder powietrzny
Wkręt (M8*27)
1
2
1
1
1
1
1
8
2
8
2
2
2
2
1
1
1
1
2
2
2
1
1
2
4
NARZĘDZIA
Montaż bieżni wymaga użycia wyłącznie poniżej przedstawionych narzędzi (załączone w
zestawie):
Narzędzie wielofunkcyjne
Klucz imbusowy
INSTRUKCJA MONTAZU
Wypakuj ostrożnie wszystkie części z kartonu. Umieść je na płaskiej powierzchni,
zabezpieczonej przed uszkodzeniem elementami metalowymi. Montaż powinny
wykonywać 2 osoby dorosłe.
Przed rozpoczęciem montażu sprawdź na podstawie załączonej listy części, czy wszystkie
elementy są obecne. Część części jest już wstępnie zmontowana, aby ułatwić Tobie
końcowy montaż. Niektóre nakrętki zabezpieczające zostały użyte dla podniesienia
Twojego bezpieczeństwa.
Nakrętki te są trudniejsze do skręcania, dzięki funkcji samo blokowania. Po wielokrotnym
skręcaniu i odkręcaniu tracą swoje właściwości. Jeżeli do tego dojdzie, należy zastąpić
zużytą nakrętkę samoblokującą nową. Zaleca się, aby podczas skręcania używać
załączonego narzędzia.
KROK 1
Przykręć wspornik lewy (2L) od
góry do przedniej podstawy (1).
Wykonaj
czynności
tak,
jak
pokazano
na
rysunku
obok,
wykorzystując w tym celu 2
wkręty M8*55mm (1), 2 podkładki
Ø8.5mm
(28),
2
podkładki
zabezpieczające Ø8.2mm (63) i 2
nakrętek M8 (25).
5
KROK 2
Przykręć wspornik prawy (2R) od góry do przedniej podstawy (1). Użyj do
tego 2 wkrętów M8*55mm (18), 2 podkładek Ø8.5mm (28), 2 podkładek
zabezpieczających Ø8.2mm (63) i 2 nakrętek (25).
Upewnij się, czy przewód nachylenia został fabrycznie zmontowany z
ramą główną. W tym kroku może być konieczny udział 2 osób; jedna
nieznacznie podniesie podest z pasem bieżnym, druga natomiast skręci w
tym czasie prawy wspornik (2R). Proszę się upewnić, że przewód
nachylenia (34) nie zaczyna „szczypać”.
Zmontuj ramę główną (3) ze złączonymi wspornikami (2L i 2R). Aby to
zrobić, będziesz potrzebować 1 wkręt M10*88mm (15) na stronę, 1
podkładkę zabezpieczającą Ø10.2mm (66) i 1 podkładkę Ø10.5mm (27).
Nałóż zaślepki (45) na śruby (15). Połącz przewody sensora (58 i 59).
Bądź bardzo ostrożny w trakcię wykonywania czynności, aby nie zgiąć
połączeń pin.
W tylnej części bieżni, włóż wtyk do regulacji nachylenia (55) po obu
stronach. Istnieją 3 możliwe do ustawienia poziomy / gradienty dostępne
podczas wykonywania ćwiczeń.
6
KROK 3
Zmontuj obydwie poręcze (4) ze wspornikami (2L i 2R). Aby to wykonać,
potrzebujesz 1 wkręt M8*70mm (17), 1 podkładkę zabezpieczającą Ø8.2mm (63)
i 1 podkładkę Ø8.5mm (28) na stronę.
7
KROK 4
Podłącz przewód pulsu (72) z sensorem pulsu (73). Podłącz drążek uchwytów
(5) do obydwu wsporników (2L i 2R) i poręczy (4). Aby to zrobić, potrzebne
są metalowe wsporniki (14), jedna profilowana podkładka Ø8.5mm (30) i
jedna śruba M8 * 45 mm (16).
Przy tych czynnościach należy sprawdzić, czy przewody nie mają przebicia
(„nie szczypią”) lub nie są uszkodzone. Ponadto, płytka do montażu licznika
powinna być skierowana ku górze jak na rysunku powyżej.
Podłącz górny i dolny przewód licznika (57 i 58) ze sobą.
8
