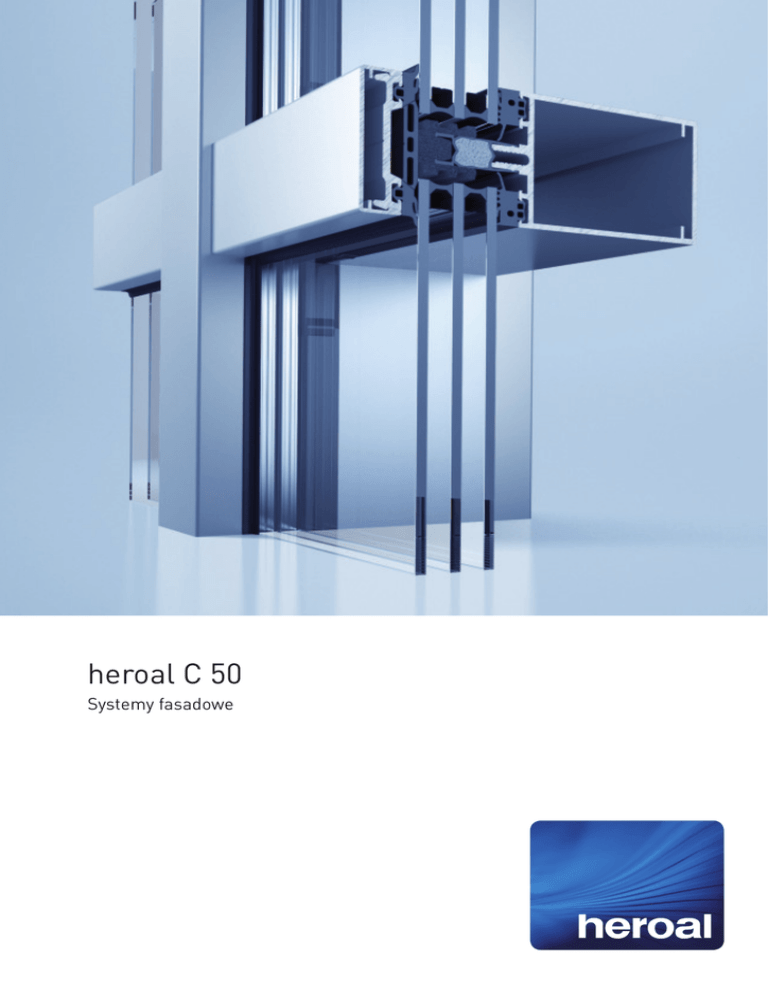

heroal C 50
Systemy fasadowe
Systemy fasadowe
Najwyższej klasy materiały, perfekcja rozwiązań
technicznych i wiele możliwości konstrukcyjnych
wyróżniają wydajną technologię heroal. To jakość,
która przekona każdego. Firma heroal, która od
dziesięcioleci oferuje innowacyjne rozwiązania z
aluminium i kompozytów aluminiowych wykorzystywane na fasadach budynków jest niezawodnym
partnerem architektów, inwestorów i wykonawców.
Projektanci cenią zróżnicowany design, inwestorzy
mogą urzeczywistniać swoje wizje, a nasi partnerzy
odnoszą korzyści dzięki ekonomicznym i wydajnym
rozwiązaniom systemowym heroal.
Oferując innowacyjne systemy fasadowe, firma
heroal spełnia rosnące wymagania w zakresie energooszczędnych elewacji budynków, bez ograniczenia
swobody twórczej architektów. Systemy fasadowe
heroal C 50 oferują innowacyjną koncepcję izolacji
cieplnej. Wypełnione pianką izolatory i obwodowa
uszczelka zapewniają szereg korzystnych cech
ułatwiających obróbkę, montaż i przechowywanie.
Przekonują zaawansowanymi technicznie i funkcjonalnie, atrakcyjnymi pod względem ekonomicznym
i stylistycznym rozwiązaniami systemowymi – łącznie
z systemem fasadowym z certyfikatem domu
pasywnego.
Łatwe w montażu i elastyczne w zastosowaniu
systemy heroal można stosować nie tylko przy
realizacji fasad budynku, ale również do budowy
wiat garażowych i dachów tarasowych.
Odkryj różnorodność systemów fasadowych heroal!
02 | Systemy fasadowe heroal C 50
heroal C 50
Strona 6
System różnorodnych rozwiązań
fasadowych
heroal C 50 ID
Strona 7
Efektowny system fasadowy w kolorze
stalowym
heroal C 50 HI
Strona 8
System fasadowy o wysokiej izolacji
heroal C 50 PH
Strona 10
System fasadowy z certyfikatem domu
pasywnego
heroal C 50 FP
Strona 12
Rozwiązanie systemowe dla fasad
przeciwpożarowych
Systemy fasadowe heroal C 50 | 03
Systemy fasadowe heroal C 50
Optymalne rozwiązania dla każdego zadania
Systemy fasadowe oferują
w architekturze wiele możliwości realizacji nowoczesnych
koncepcji budynków.
Systemy fasadowe heroal C 50 zapewniają idealne rozwiązania
dla architektów, projektantów i wykonawców. Dzięki zmiennym
składnikom system heroal wyróżnia się swoimi możliwościami –
estetyką, funkcjonalnością i niezawodnością. Podstawę systemów
fasadowych heroal C 50 stanowi jednolita konstrukcja.
Począwszy od wydajności energetycznej (heroal C 50) poprzez
rozwiązania fasadowe z doskonałą izolacją termiczną (heroal
heroal C 50 – dopracowane, estetyczne, ekonomiczne
C 50 HI) po wariant z certyfikatem domu pasywnego (heroal
C 50 PH) spełniające wszelkie wymagania – heroal ze swoimi
systemami fasadowymi C 50 proponuje innowacyjne rozwiązania
systemowe spełniające każde wymagania powłok budynków.
heroal C 50 HI – doskonale izolowane i różnorodne
heroal C 50 PH – z certyfikatem domu pasywnego
„Z ALUMINIUM MOŻNA ZROBIĆ NAPRAWDĘ WIELE.
MY TWORZYMY Z NIEGO COŚ WYJĄTKOWEGO”.
heroal C 50
System różnorodnych rozwiązań fasadowych
System fasadowy heroal C 50 z izolacją termiczną sprawdza się
jako pionowa fasada słupowo-ryglowa, ryglowa lub słupowa.
Fasady heroal mogą być również wykorzystywane do budowy
przeszklonych piramid dachowych, dachów lub ogrodów
zimowych. Ofertę systemową uzupełnia swoboda projektowania możliwa dzięki różnorodnym profilom maskującym oraz
dociskowym.
Firma heroal oferuje innowacyjną koncepcję izolacji termicznej.
Wypełnione pianką izolatory i jednoczęściowa uszczelka oferują
wiele możliwości podczas montażu, transportu i stosowania
prowadnic do wkrętów. Wszystkie te zalety charakteryzują cały
system i mają wartość dla wszystkich wariantów projektowych.
Koncepcja izolacji również ma zastosowanie we wszystkich
wariantach konstrukcyjnych i zmniejsza wymagania związane
z przechowywaniem. Dzięki systemowi fasadowemu heroal C 50
osiągnięto wartości współczynnika przenikania ciepła równe
Uf = 1,2 W/m²K. Ten system zapewnia zoptymalizowany nawiew
i odwodnienie.
Wymiary i właściwości systemu
» Szerokość lica: 50 mm
» Głębokość profilu słupowego: 28–260 mm
50 mm
5,5 mm
» Głębokość profilu ryglowego: 6–215 mm
96 mm
» Grubość szkła/wypełnienia: 8–62 mm
» maks. waga wypełnienia: 450 kg
» Izolacja cieplna: Uf ≥ 1,2–1,7 W/m2K
» Odporność na włamanie: do RC 3
» Odporność na obciążenia wiatrem: wymagania spełnione
48 mm
» Deszczoszczelność: RE 1050
» Przepuszczalność powietrza: AE
» Udarność: I5/E5
» Izolacja dźwiękowa: do 46 dB
Warianty wykonania i design
» Fasada słupowo-ryglowa, ryglowa lub słupowa
» Proste lub wieloboczne poprowadzenie rzutu poziomego
» W segmentach także możliwość wykorzystania do wykonania
świetlika dachowego, powierzchni dachowej lub ogrodu
zimowego
50 mm
» Zintegrowany ze wszystkimi systemami okiennymi
i drzwiowymi, jak również z połaciowymi oknami heroal
Widok przekroju słupka heroal C 50 z elementem wbudowanym
» Liczne warianty profili maskujących i dociskowych
» Warianty kolorystyczne przy zastosowaniu wysokiej jakości
malowania proszkowego hwr
heroal C 50 ID
Efektowny system fasadowy w kolorze stalowym
System fasadowy heroal C 50 ID to niezawodne i uniwersalne
rozwiązanie do kreatywnego projektowania we wzornictwie
przemysłowym. Umożliwia ono projektantom, architektom
i wykonawcom realizację zadań o najwyższych wymaganiach.
Innowacyjną koncepcję izolacji termicznej z wypełnionymi pianką
izolatorami i dostosowaną izolacją izolatorów oraz jednoczęściową uszczelką zastosowano w standardowej wersji wariantu
wzornictwa przemysłowego.
Niczym nieograniczone możliwości projektowania fasady
w połączeniu z efektywną kompatybilnością innych wykorzystywanych systemów heroal stanowią podstawę wysokiej jakości
elastycznego kształtowania fasady.
» Izolacja cieplna do: Uf ≥ 0,78–1,7 W/m2K
» Odporność na włamanie: do WK 3
» Odporność na obciążenia wiatrem: 2 kN/m2
(obc. dopuszczalne), 3 kN/m2 (obc. możliwe)
50 mm
50 mm
» Fasada słupowo-ryglowa
świetlika dachowego, powierzchni dachowej
» Elementy wbudowane: Zintegrowany ze wszystkimi systemami
okiennymi i drzwiowymi, jak również z połaciowymi oknami
heroal
Widok przekroju słupka heroal C 50 ID z przymocowaną za pomocą
śrub listwą dociskową (kontur stalowy)
heroal C 50 HI
System fasadowy o wysokiej izolacji
System fasadowy heroal C 50 HI, przy wykorzystaniu powszechnie
dostępnych potrójnie zespolonych szyb izolowanych termicznie,
może być zastosowany w konstrukcji domu pasywnego.
Umożliwia to opracowywanie projektów uwzględniających zasady
zrównoważonego rozwoju, oferujących doskonałą wydajność
energetyczną. Specjalne elementy konstrukcyjne systemu
zapewniają szybki, pewny i ekonomiczny montaż.
Ten system również wyróżnia się innowacyjną koncepcją izolacji
termicznej z wypełnionymi pianką izolatorami i dostosowaną
izolacją izolatorów oraz jednoczęściową uszczelką.
50 mm
7 mm
86 mm
» Odporność na włamanie: do RC 2
84 mm
» Izolacja dźwiękowa: do 49 dB
świetlika dachowego, powierzchni dachowej lub ogrodu
zimowego
50 mm
Widok przekroju słupka heroal C 50 HI z elementem wbudowanym
» Zintegrowany ze wszystkimi systemami okiennymi
i drzwiowymi, jak również z połaciowymi oknami heroal
heroal C 50 HI + heroal W 72 i
heroal C 50 PH
System fasadowy z certyfikatem domu pasywnego
heroal C 50 PH to efekt logicznego i konsekwentnego rozwijania
systemu fasadowego heroal C 50 HI o znakomitej izolacji,
w konstrukcji słupowo-ryglowej o minimalnej wartości Uf
wynoszącej 0,78 W/m²K. Dzięki zastosowaniu odpowiednich
paneli fasadowych oraz oszklenia system uzyskał certyfikat domu
pasywnego. Modułowa strefa izolacji heroal dzięki zastosowaniu
innowacyjnych surowców i materiałów redukuje straty energii do
minimum.
Standardowo realizowana jest innowacyjna koncepcja izolacji
termicznej z zastosowaniem wypełnionych pianką izolatorów oraz
dostosowanej izolacji izolatorów i jednoczęściową uszczelką.
» Głębokość profilu słupowego: ≥115 mm
» Głębokość profilu ryglowego: >120 mm
» Grubość szkła/wypełnienia: 48 mm
» Izolacja cieplna: Uf ≥ 0,78 W/m2K
48 mm
50 mm
50 mm
» Identyczny wygląd zewnętrzny i wewnętrzny jak w przypadku
standardowej fasady heroal C 50
» Fasada słupowo-ryglowa
48 mm
Widok przekroju rygla heroal C 50 PH
Przebieg izotermy zgodnie z normą współczynnika przenikania ciepła Uf EN ISO 10077-2
-9
-9
-9
-9
-5
-5
5
5
15
15
17
16
15
15
16
17
20,0 °C
8,0 °C
-10,0 °C
18
18
heroal C 50 FP
Rozwiązanie systemowe dla fasad przeciwpożarowych
Fasadowy system przeciwpożarowy heroal C 50 FP to element
konstrukcji podlegający wymogom oznakowania CE i który został
sprawdzony przez instytut badawczy w Rosenheim pod względem
spełniania wymagań normy EN 13501-2 w odniesieniu do ścian
kurtynowych. Wszystkie komponenty przeciwpożarowe są ukryte
w konstrukcji, co umożliwia niewidoczne przejście do części
fasady nieobjętej wymogami ochronnymi.
System elewacji przeciwpożarowej można rozbudować na bazie
fasady heroal C 50 do identycznej z wyglądu fasady EI 30 i<>o.
Za pomocą identycznych profili podstawowych i niewielkiej liczby
dodatkowych elementów konstrukcyjnych, jak np. opatentowanego izolatora Fireblock, można wykonać fasadę o wysokim
poziomie bezpieczeństwa. Jest ona objęta wymogiem oznakowania CE.
» Odporność na obciążenia wiatrem: 2 kN/m2 (obc. dopuszczalne),
3 kN/m2 (obc. możliwe)
» Ochrona przeciwpożarowa: EI 30
» Identyczny wygląd zewnętrzny i wewnętrzny jak w przypadku
standardowej fasady heroal C 50
powierzchni dachowej
50 mm
50 mm
50 mm
50 mm
Widok przekroju słupka heroal C 50 FP dla obszaru ochrony przeciwpożarowej
Widok przekroju słupka heroal C 50 FP dla obszaru przejścia ochrony
przeciwpożarowej
Wymiary i właściwości systemu: Tabele porównawcze
Wymiary systemu
Oznaczenie
heroal C 50
heroal C 50 HI
heroal C 50 ID
heroal C 50 PH
heroal C 50 FP
50
50
50
50
50
Głębokość profilu słupowego (mm)
28–260
28–260
95–185
≥115
95–185
Głębokość profilu rygla [mm]
6–215
6–215
60–120
>120
60–190
Grubość szkła/wypełnienia (mm)
8–62
28–68
8–68
48
22–44
Maks. waga elementu wypełnieniowego (kg)
450
450
450
380
450
Izolacja cieplna (Uf w W/m²K)
1,2–1,7
0,78–1,4
0,78–1,7
≥ 0,78
1,6–2,2
Zabezpieczenie antywłamaniowe
do WK 3
do WK 2
do WK 3**
–
–
Wytrzymałość na obciążenie wiatrem dopuszczalne obciążenie
wymagania spełnione
2 kN/m²
2 kN/m²
2 kN/m²
2 kN/m²
możliwe obciążenie
wymagania spełnione
3 kN/m²
3 kN/m²
3 kN/m²
3 kN/m²
RE 1050
RE 1200
RE 1200
RE 1050
RE 1050
Przepuszczalność powietrza
AE*
AE*
AE*
AE*
AE*
Udarność
I5/E5
I5/E5
I5/E5
I5/E5
–
do 46 dB
do 49 dB
do 49 dB
–
–
heroal C 50
heroal C 50 HI
heroal C 50 ID
heroal C 50 PH
heroal C 50 FP
Konstrukcja słupowo-ryglowa
∙
∙
∙
∙
∙
Fasada ciepła
∙
∙
∙
∙
∙
Fasada zimna
∙
–
∙
–
–
Konstrukcja nadbudowy
∙
∙
–
–
–
Konstrukcja dachu przeszklonego
∙
∙
∙
–
–
Rodzaj konstrukcji i elementy konstrukcyjne
∙
∙
∙
–
–
Dach ogrodu zimowego
∙
∙
–
–
–
Oferta paneli maskujących
∙
∙
∙
∙
–
Wzornictwo przemysłowe
–
∙
∙
–
–
heroal C 50
heroal C 50 HI
heroal C 50 ID
heroal C 50 PH
heroal C 50 FP
Elementy okienne heroal
∙
∙
∙
–
–
Okna blokowe heroal
∙
∙
∙
–
–
Elementy drzwiowe heroal
∙
∙
∙
–
–
Elementy okien dachowych heroal
∙
∙
∙
–
–
Szerokość lica (mm)
Deszczoszczelność
Izolacja akustyczna
* Przepuszczalność powietrza < 0,5 m3/h·m przy ciśnieniu > 600 PA
** tylko określone listwy zakrywające
Właściwości systemu
Oznaczenie
Elementy wbudowane
Oznaczenie
Powierzchnie heroal
Nasze usługi są zawsze ukierunkowane na Państwa potrzeby
Wykończenie powierzchni stanowi integralny element kompo-
Poza bogatą ofertą kompleksowych rozwiązań systemowych
nentów systemów heroal. W tym zakresie heroal oferuje
z perfekcyjnie dopasowanymi do siebie produktami firma heroal
optymalnie dostosowane systemy dla okien, drzwi, fasad, rolet
oferuje również jedyne w swoim rodzaju, efektywne usługi
i bram rolowanych. Do malowania proszkowego hwr heroal
branżowe, które są ukierunkowane na wymogi, życzenia
stosuje własne najwyższej jakości systemy powłokowe.
i potrzeby klientów. Podstawę usług świadczonych przez firmę
Wyróżnienie heroal jako oficjalnego wykonawcy powłok GDB
heroal stanowią kompetentni pracownicy, a także własna energo-
Premium oraz znak jakości Qualicoat dowodzą najwyższej
oszczędna produkcja „made in Germany”. Unikalny udział własny
jakości. Oprócz powłok nakładanych proszkowo heroal oferuje
w produkcji i niezawodność procesów gwarantuje wykonawcom,
swoim klientom powłoki eloksalowane i laminowane. W obszarze
architektom i inwestorom optymalną jakość produktów, która jest
rolet nakładany jest dwuwarstwowy lakier grubopowłokowy.
kluczowa dla zrównoważonego, ekonomicznego i zwiększającego
Firma heroal dostarcza swój cały asortyment produktów bezpo-
wartość budownictwa. Do jakości oferowanych usług przyczynia
średnio z zakładu i tym samym gwarantuje najkrótsze czasy
się także nowe centrum logistyczne heroal o powierzchni
dostawy dla swoich partnerów.
wynoszącej 40 000 m² oraz własna flota samochodów ciężarowych. Ponadto ofertę usług heroal wzbogaca obsługujące
również klientów centrum badawczo-rozwojowe posiadające
ard
Green Aw
certyfikat Instytutu Badawczego w Rosenheim, w którym
testowane są rolety, bramy rolowane, okna, drzwi oraz fasady,
jak również świadczone we własnym zakresie efektywne usługi
gięcia profili i kantowania, jakie firma heroal oferuje swoim
klientom z całej branży.
heroal – dostawca aluminiowych
systemów dla budynków
Jako jeden z wiodących dostawców systemów
Rollade
nRoller s und R
hutt
er a ollto
nd rsy
rol st
ler em
do e
or
z aluminium firma heroal projektuje i wytwarza perfekcyjne dopasowane do siebie systemy do rolet, bram
rolowanych, okien, drzwi i fasad. Minimalne zużycie
s
em
st
sy
energii w procesie produkcji oraz maksymalna ener-
Marka heroal to gwarancja rozwiązań systemowych, które
Fa
Fa ssa
c
d
a
d e en
sy
Innowacja, usługi, estetyka,
zrównoważony rozwój
Service Service
Service Service
zwiększeniem wartości budynku.
gkeit Sustain
hhalti
abil
Nac
it y
w połączeniu z wysoką opłacalnością systemów oraz
ürsysteme
- und T
ster
r systems
Fen dow and doo
Win
się do popularyzacji zrównoważonego budownictwa –
gkeit Sustain
hhalti
abil
Nac
it y
rozwiązania systemowe heroal znacząco przyczyniają
e
em
st s
sy em
st
gooszczędność w trakcie użytkowania sprawiają, że
wyznaczają nowe standardy w branży poprzez praktyczne
innowacje, usługi dla klientów z branży, wysoką jakość,
estetykę współgrającą z każdym rodzajem architektury
Systemy heroal
Rolety | Bramy rolowane | Okna | Drzwi | Fasady | Serwis
heroal – Johann Henkenjohann GmbH & Co. KG
Österwieher Str. 80 | 33415 Verl (Niemcy)
Tel. +49 5246 507-0 | Faks +49 5246 507-222
www.heroal.com
Nr artykułu 88399 40 01 I 02.14
oraz zrównoważony rozwój.

heroal C 50 - Prospekt_PL

Transkrypt

Podobne dokumenty

MONTATWIN®

Referencje VOLVO

Rolety ALUKON

Stojaki rowerowe SR7

Łączniki z krótką strefą rozporu KI
