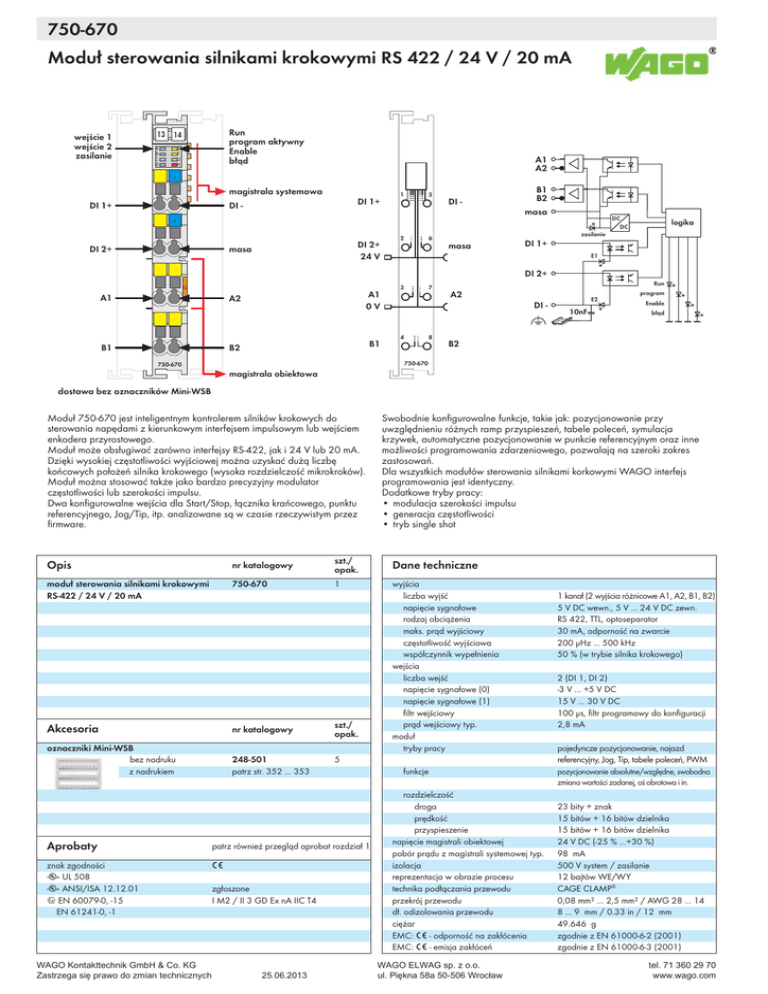

750-670, Moduł sterowania silnikami krokowymi RS 422 / 24 V / 20 mA

750-670, Moduł sterowania silnikami krokowymi RS 422 / 24 V / 20 mA

750-670
1
Moduł sterowania silnikami krokowymi RS 422 / 24 V / 20 mA
288
wejście 1
wejście 2
zasilanie
Run
program aktywny
Enable
błąd
13 14
A
B
C
D
E
F
G
H
A1
A2
-
magistrala systemowa
DI 1+
DI 1+
DI -
1
5
DI -
B1
B2
masa
DC
DC
-
DI 2+
DI 2+
24 V
masa
2
6
logika
zasilanie
masa
DI 1+
E1
DI 2+
A1
A1
0V
A2
B1
B2
B1
3
7
Run
A2
DI -
4
8
E2
10nF
program
Enable
błąd
B2
750-670
750-670
magistrala obiektowa
dostawa bez oznaczników Mini-WSB
Moduł 750-670 jest inteligentnym kontrolerem silników krokowych do
sterowania napędami z kierunkowym interfejsem impulsowym lub wejściem
enkodera przyrostowego.
Moduł może obsługiwać zarówno interfejsy RS-422, jak i 24 V lub 20 mA.
Dzięki wysokiej częstotliwości wyjściowej można uzyskać dużą liczbę
końcowych położeń silnika krokowego (wysoka rozdzielczość mikrokroków).
Moduł można stosować także jako bardzo precyzyjny modulator
częstotliwości lub szerokości impulsu.
Dwa konfigurowalne wejścia dla Start/Stop, łącznika krańcowego, punktu
referencyjnego, Jog/Tip, itp. analizowane są w czasie rzeczywistym przez
firmware.
Swobodnie konfigurowalne funkcje, takie jak: pozycjonowanie przy
uwzględnieniu różnych ramp przyspieszeń, tabele poleceń, symulacja
krzywek, automatyczne pozycjonowanie w punkcie referencyjnym oraz inne
możliwości programowania zdarzeniowego, pozwalają na szeroki zakres
zastosowań.
Dla wszystkich modułów sterowania silnikami korkowymi WAGO interfejs
programowania jest identyczny.
Dodatkowe tryby pracy:
• modulacja szerokości impulsu
• generacja częstotliwości
• tryb single shot
Opis
nr katalogowy
szt./
opak.
Dane techniczne
moduł sterowania silnikami krokowymi
RS-422 / 24 V / 20 mA
750-670
1
wyjścia
liczba wyjść
napięcie sygnałowe
rodzaj obciążenia
maks. prąd wyjściowy
częstotliwość wyjściowa
współczynnik wypełnienia
wejścia
liczba wejść
napięcie sygnałowe (0)
napięcie sygnałowe (1)
filtr wejściowy
prąd wejściowy typ.
moduł
tryby pracy
Akcesoria
nr katalogowy
oznaczniki Mini-WSB
bez nadruku
z nadrukiem
248-501
patrz str. 352 ... 353
szt./
opak.
5
Aprobaty
patrz również przegląd aprobat rozdział 1
znak zgodności
r UL 508
r ANSI/ISA 12.12.01
4 EN 60079-0, -15
EN 61241-0, -1
1
zgłoszone
I M2 / II 3 GD Ex nA IIC T4
funkcje
rozdzielczość
droga
prędkość
przyspieszenie
napięcie magistrali obiektowej
pobór prądu z magistrali systemowej typ.
izolacja
reprezentacja w obrazie procesu
technika podłączania przewodu
przekrój przewodu
dł. odizolowania przewodu
ciężar
EMC: 1 - odporność na zakłócenia
EMC: 1 - emisja zakłóceń
:$*2.RQWDNWWHFKQLN*PE+&R.*
:$*2(/:$*VS]RR
=DVWU]HJDVLĊSUDZRGR]PLDQWHFKQLF]Q\FK
XO3LĊNQDD:URFáDZ
1 kanał (2 wyjścia różnicowe A1, A2, B1, B2)
5 V DC wewn., 5 V ... 24 V DC zewn.
RS 422, TTL, optoseparator
30 mA, odporność na zwarcie
200 μHz ... 500 kHz
50 % (w trybie silnika krokowego)
2 (DI 1, DI 2)
-3 V ... +5 V DC
15 V ... 30 V DC
100 μs, filtr programowy do konfiguracji
2,8 mA
pojedyncze pozycjonowanie, najazd
referencyjny, Jog, Tip, tabele poleceń, PWM
pozycjonowanie absolutne/względne, swobodna
zmiana wartości zadanej, oś obrotowa i in.
23 bity + znak
15 bitów + 16 bitów dzielnika
15 bitów + 16 bitów dzielnika
24 V DC (-25 % ...+30 %)
98 mA
500 V system / zasilanie
12 bajtów WE/WY
CAGE CLAMP®
0,08 mm² ... 2,5 mm² / AWG 28 ... 14
8 ... 9 mm / 0.33 in / 12 mm
49.646 g
zgodnie z EN 61000-6-2 (2001)
zgodnie z EN 61000-6-3 (2001)
